autocad基础培训教程第2课cad绘图基本知识
任何物体在空间中的位置都是通过一个坐标系 来定位的，坐标系是确定位置的最基本的手段。掌 握各种坐标系的概念和创建以及正确的坐标数据输 入方法，对于正确、高效地绘图是非常重要的。
《中文版AutoCAD 2004机械制图培训教程 》
控制坐标系的显示
选择[视图][显示][UCS图标][开]菜单 命令，即可控制坐标系在绘图区中的显示。选择 [视图][显示][UCS图标][特性]菜单命令， 在打开的如图2-6所示的“UCS图标”对话框中可 对UCS坐标系图标的特性进行设定。
以输入坐标方式指定点
通过指定坐标的方式来指定点位置是绘图过程 中最常用的一种拾取点方法，在AutoCAD中，按坐 标系的定制对象不同，可以分为世界坐标系（WCS） 和用户坐标系（UCS）；按照坐标值参考点的不同， 可以分为绝对坐标系和相对坐标系；按照坐标轴的 不同，可以分为直角坐标系、极坐标系、球坐标系 和柱坐标系。
例如，“@45,13”表示输入点相对于前一点在X 轴上移动45个绘图单位，在Y轴上移动13个绘图单位。 “@”字符表示当前为相对坐标输入，它相当于 输入一个相对坐标值“@0,0”。在输入相对坐标时， 必须在坐标值前加“@”符号。
《中文版AutoCAD 2004机械制图培训教程 》
●相对极坐标
相对极坐标与绝对极坐标较为类似，不同的 是相对极坐标是指定点距前一点之间的距离和角度 在极坐标值前要加上“@”符号。 例如，要指定相对于前一点距离为23，角度为 14°的点，输入“@23<14”即可。
《中文版AutoCAD 2004机械制图培训教程 》
一般在绘图时， 采用的是AutoCAD提 供的缺省坐标系，用 户不需单独设置。
图2-6
《中文版AutoCAD 2004机械制图培训教程 》
“UCS图标”对话框中各选项含义如下：
• UCS图标样式：在该栏中设定绘图区中显示的坐标系图 标的类型，有二维和三维两种坐标系图标。选中 复 选框，表示如果选中 单选项，则X和Y轴显示三维圆 锥形箭头。如果不选中 复选框，则显示二维箭头。 可在“线宽”下拉列表框中设定坐标系图标的显示线宽。
《中文版AutoCAD 2004机械制图培训教程 》
用户也可单击鼠标右键，在弹出的快捷菜单中 选择第一项菜单命令，即重复执行前一次操作的命 令。若用户设置了禁用右键快捷菜单，则当用户单 击鼠标右键时，系统自动执行前一次操作的命令。
《中文版AutoCAD 2004机械制图培训教程 》
取消已执行的命令
《中文版AutoCAD 2004机械制图培训教程 》
在（X,Y,Z）中，X值表示此点在X方向到原点 间的距离；Y值表示此点在Y方向到原点间的距离；Z 值表示此点在Z方向到原点间的距离。若为二维平面， 则可省略Z坐标值，如输入坐标点（50,10,0）与输 入（50,10）相同。
《中文版AutoCAD 2004机械制图培训教程 》
在命令提示过程中也可取 消前一步执行操作。在部分命 令的命令行提示信息中提供了 “放弃”选项，用户可在该提 示下选择“放弃”选项取消上 一步执行的操作，连续选择 “放弃”选项可连续取消当前 命令所执行的操作。
《中文版AutoCAD 2004机械制图培训教程 》
恢复已撤消的命令
若用户需要取消前一次或前几次已撤消执行的 操作，可通过如下几种方法来完成：
《中文版AutoCAD 2004机械制图培训教程 》
目标对象的选择
• 用单击方法选择对象 • 用窗口方法选择对象 • 用交叉窗口选择对象
《中文版AutoCAD 2004机械制图培训教程 》
用单击方式选择对象
当命令行显示“选择对象”时，将拾取光标置 于某个对象上单击，与拾取光标有公共点的对象就 被选择到选择集，被选中的对象在屏幕上亮显。
若要重复执行前一次操作的命令，不必再单击该命 令的工具形式或在命令行中输入该命令的命令形式，只 需在命令行为“命令:”提示状态时直接按【Enter】键 或空格键即可，系统将自动执行前一次操作的命令。 如果要翻阅以前执行过的命令，可按键盘上的【↑】 键，依次向上翻阅前面在命令行中所输入的数值或命令， 当命令行出现需要执行的命令后，按【Enter】键或空 格键即可。
AutoCAD为用户提供了模型空间和图纸空间两种绘 图环境。 模型空间是指按实际尺寸绘制二维或三维图形的， 不能删除和重命名；而图纸空间就是一张二维图纸（可 用layout命令为输出建立图纸），用于在绘图输出前设 计模型的布局，确定模型在图纸中的位置，可以删除和 重命名。模型空间和图纸空间在屏幕上是通过不同的 UCS坐标系来指示的，如图2-1、图2-2所示。其中UCS是 指坐标输入、操作平面和观察的一种可移动坐标系统。
《中文版AutoCAD 2004机械制图培训教程 》
使用透明命令
在某些状态下，AutoCAD可以在不中断某一命 令的执行情况下执行另一条命令，这种可在其他命 令执行过程中执行的命令称为透明命令。在执行透 明命令时，必须在原命令形式前加一个撇号“'”。
《中文版AutoCAD 2004机械制图培训教程 》
• 在命令行中执行oops命令，可取消前一次操作时删除的对 象。该命令只能恢复以前操作时最后一次被删除的对象而 不影响前面所进行的其他操作。 • 在使用了u（或undo）命令后，紧接着使用redo命令（或选 择[编辑][重做]菜单命令）恢复已撤消的前一步操作。 • 单击“标准”工具栏中的“重做”按钮 。
《中文版AutoCAD 2004机械制图培训教程 》
AutoCAD 提供了两个坐标系：一个称为世界坐标系 (World Coordinate System 简称WCS坐标) 的固定坐标 系和一个称为用户坐标系 (User Coordinate System 简 称UCS坐标) 的可移动坐标系。UCS 对于输入坐标、定义图 形平面和设置视图非常有用。改变 UCS 并不改变视点。只 改变坐标系的方向和倾斜。 WCS 和 UCS 常常是重合的，即它们的轴和原点都恰好 重叠在一起。无论如何重新定向 UCS,都可以通过使用 UCS 命令的“世界”选项使其与 WCS 重合
若要取消前一次或前几次命令所执行的结果，可 通过如下几种方法来完成：
• 单击“标准”工具栏中的“放弃”按钮，可依次取消前面 所执行的操作至最后一次保存图形时。 • 紧接着前一次操作，在命令行中执行u（或undo）命令可 取消前一次或前几次命令的执行结果。
《中文版AutoCAD 2004机械制图培训教程 》
《中文版AutoCAD 2004机械制图培训教程 》
• UCS图标大小：在该栏中拖动滑块可调整UCS坐 标系图标的大小。 • UCS图标颜色：在该栏的“模型空间图标颜色” 下拉列表框中设定模型空间中坐标系图标的显示 颜色，在“布局选项卡图标颜色”下拉列表框中 设定图纸空间中坐标系图标的显示颜色。
《中文版AutoCAD 2004机械制图培训教程 》
• 退出正在执行的命令 • 重复执行上一次操作命令 • 取消已执行的命令 • 恢复已撤消的命令 • 使用透明命令
《中文版AutoCAD 2004机械制图培训教程 》
在实际绘图之前，读者还应掌握一些命 令执行过程中的常用技巧，才能提高绘图的 效率。
《中文版AutoCAD 2004机械制图培训教程 》
输入坐标时的逗号“,” 是在英文状态下输入的， 而不是中文逗号，且每次 输入完点的坐标后必须按 【Enter】键，以确认输入 完毕。
《中文版AutoCAD 2004机械制图培训教程 》
● 绝对极坐标 绝对极坐标是指点距原点之间的距离和角度。 距离与角度之间用尖括号“<”分开，例如，要 指定相对于原点距离为50，角度为30°的点， 输入“50<30”即可。 其中，角度按逆时针方向增大，按顺时针 方向减小。如果要向顺时针方向移动，应输入 负的角度值，如输入10<-50等价于输入10<310。
图2-5
《中文版AutoCAD 2004机械制图培训教程 》
在执行命令过程中，读者应注意以下几点：
• 方括号[ ]中的以“/”隔开的内容表示各种选项， 若要选择某个选项，则需输入圆括号中的字母，该字 母可以是大写或小写形式。例如，在执行“多边形” 命令过程中，要选择“边”选项，即在命令提示后输 入“e”即可。 • 在执行某些命令过程中，会遇到命令提示的后面有一 个尖括号“< >”，其中的值是当前系统的默认值， 若在这类提示下直接按【Enter】键，则采用系统默 认的缺省值。 26
《中文版AutoCAD 2004机械制图培训教程 》
第二课
AutoCAD 2004绘图基本知识
• 模型空间与图纸空间 • 如何使用AutoCAD命令绘图 • 命令执行过程的常用技巧 • 坐标系和坐标值 • 目标对象的选择 • 控制视图显示
《中文版AutoCAD 2004机械制图培训教程 》
模型空间与图纸空间
《中文版AutoCAD 2004机械制图培训教程 》
如何使用AutoCAD命令绘图
• 通过菜单命令绘图 • 通过工具按钮绘图 • 通过命令形式绘图
《中文版AutoCAD 2004机械制图培训教程 》
通过命令形式绘图
通过命令形式绘图，即是指在命令行中输入要执行 的命令，按【Enter】键后按命令行提示依次完成绘图。 例如，绘制多边形时可在命令行提示为“命令:”状态下 输入polygon命令后，按【Enter】键即可，如图2-5所 示。
• 在命令行提示“命令:”状态下直接使用透明命令，效果与 非透明命令相同。 • 在输入文字时，不能使用透明命令。另外，AutoCAD不允许 同时执行两条及两条以上的透明命令。
《中文版AutoCAD 2004机械制图培训教程 》
坐标系和坐标值
• 控制坐标系的显示 • 以输入坐标方式指定点
《中文版AutoCAD 2004机械制图培训教程 》
例如，在执行line命令过程中执行zoom命令，其 命令行操作如下：
合集下载

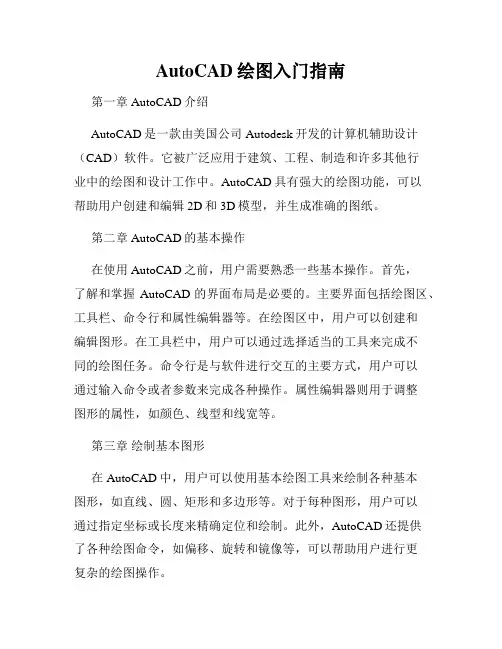

AutoCAD绘图入门指南
AutoCAD绘图入门指南第一章 AutoCAD介绍AutoCAD是一款由美国公司Autodesk开发的计算机辅助设计（CAD）软件。
它被广泛应用于建筑、工程、制造和许多其他行业中的绘图和设计工作中。
AutoCAD具有强大的绘图功能，可以帮助用户创建和编辑2D和3D模型，并生成准确的图纸。
第二章 AutoCAD的基本操作在使用AutoCAD之前，用户需要熟悉一些基本操作。
首先，了解和掌握AutoCAD的界面布局是必要的。
主要界面包括绘图区、工具栏、命令行和属性编辑器等。
在绘图区中，用户可以创建和编辑图形。
在工具栏中，用户可以通过选择适当的工具来完成不同的绘图任务。
命令行是与软件进行交互的主要方式，用户可以通过输入命令或者参数来完成各种操作。
属性编辑器则用于调整图形的属性，如颜色、线型和线宽等。
第三章绘制基本图形在AutoCAD中，用户可以使用基本绘图工具来绘制各种基本图形，如直线、圆、矩形和多边形等。
对于每种图形，用户可以通过指定坐标或长度来精确定位和绘制。
此外，AutoCAD还提供了各种绘图命令，如偏移、旋转和镜像等，可以帮助用户进行更复杂的绘图操作。
第四章编辑和修改图形在绘制图形后，用户可能需要对其进行编辑和修改。
AutoCAD提供了丰富的编辑工具和命令，以满足用户的需求。
例如，用户可以使用移动命令将图形从一个位置移动到另一个位置，使用复制命令创建图形的副本，使用缩放命令调整图形的大小等。
此外，AutoCAD还可以通过修剪、延伸和旋转等命令对图形进行进一步的修改。
第五章创建和编辑文本在绘图过程中，用户可能需要添加文字或标注。
AutoCAD提供了创建和编辑文本的工具和命令。
用户可以选择适当的字体、大小和样式，并将其插入到图纸中。
此外，用户还可以编辑已有的文字，如更改字体、修改内容和调整位置等。
第六章使用尺寸和标注尺寸和标注是绘图和设计中非常重要的元素。
通过使用AutoCAD的尺寸和标注工具，用户可以对图形进行详细测量和注释。
《CAD制图基础培训》课件
块与外部参照
块
将多个对象组合成一个单独的实体，方便插入和修改。可以设置块的属性，如插入单位、缩放比例等 。
外部参照
将一个CAD文件作为参照附着到另一个CAD文件中，实现多个文件的关联和同步更新。
文字与表格
文字
在CAD制图中添加文字注释，设置字体 、大小、颜色等属性。可以使用单行或 多行文字工具，并可对文字进行编辑和 修改。
指导如何启动和退出CAD软件，以及如何创建新文件和打开已有文件。
基础命令
绘图命令
介绍常用的绘图命令，如直线、圆、 矩形等，以及如何使用这些命令绘制 简单的二维图形。
编辑命令
介绍常用的编辑命令，如移动、复制 、修剪等，以及如何使用这些命令对 已绘制的图形进行修改和调整。
视图控制
缩放和平移
介绍如何使用缩放和平移工具查看和调整绘图区域的视图。
复制对象
02
复制命令可以创建所选对象的副本。选择对象并指定新的位置
，即可创建对象的副本。
旋转对象
03
旋转命令可以改变对象的方向。选择对象并指定旋转中心，输
入旋转角度即可。
精确绘图工具
1 2 3
栅格和捕捉
栅格是显示在绘图区域中的格子，用于辅助绘图 和对齐。捕捉是自动将光标移动到栅格上的特定 点，以便精确绘图。
航空航天设计
利用CAD软件进行飞机、火箭等复 杂产品的设计。
04
CAD制图的基本流程
确定设计方案
明确设计目标，收集相关资料，进行 初步构思。
02
绘制草图
使用手绘或CAD软件绘制初步的草图 。
01
输出与归档
将最终的图纸输出为所需的格式，如 PDF、JPG、DWG等，并进行归档保 存。
最新autocad第二节课
✓ “拾取点”方式 ✓ “选择对象” 方式
创建面域（REGION命令）• Nhomakorabea功能创建二维的面域。
• 访问方法
➢下拉菜单：【绘图(D)】【面域(N)】 ➢工具栏：【绘图】【面域】图标 ➢命令行：REGION
• 说明及举例
① 组成面域的图形对象所围成的区域必须是完全独立并且是封闭的。 ② 可以对面域进行面积的计算；也可以通过拉伸或者旋转面域的方法创
编辑文字对象
修改文字内容（DDEDIT命令） • 功能
修改文字对象或属性定义的内容 。
• 访问方法
➢下拉菜单：【修改(M)】→【对象(O)】→【文字(T)】→【编辑(E)】 ➢可以直接双击文字 ➢命令行：DDEDIT
• 说明
➢ 如果用户选取的文字是用TEXT命令标注的，则会弹出“编辑文字”窗口， 在该窗口内，只能对文字内容进行修改。
➢ “外部”单选钮
设置外部方式，从最外边的区域开始向内部填充，遇到第一个内部 边界即停止填充，仅对最外层区域填充。
➢ “忽略”单选钮
设置忽略方式，忽略所有内部边界，对最外层边界所围成的全部区 域进行填充。
４.“边界”区
用户选择填充图案、设置参数后需指定图案填充边界。AutoCAD要 求图案填充边界呈封闭状态，图案填充边界可以是一个首尾相连的直 线、圆或圆弧围成的封闭区域，图案填充边界也可以是由任意的直线、 圆和圆弧围成的一个封闭区域。
• 多行文字编辑器说明
➢“样式”
➢“字体”下拉列表框 ➢“文字高度”下拉列表框
➢“ ”堆叠按钮：用来标注公差或测量单位的 文字或分数,使用堆叠控制符设置选定文字的堆 叠位置。
➢颜色下拉列表框 ➢标尺按钮 ➢选项弹出菜单 ➢“文字高度”下拉列表框 ➢段落按钮 ➢编号下拉列表框 ➢特殊字符下拉列表框: 用来输入特殊字符 ➢宽度因子数值列表框
创建面域（REGION命令）• Nhomakorabea功能创建二维的面域。
• 访问方法
➢下拉菜单：【绘图(D)】【面域(N)】 ➢工具栏：【绘图】【面域】图标 ➢命令行：REGION
• 说明及举例
① 组成面域的图形对象所围成的区域必须是完全独立并且是封闭的。 ② 可以对面域进行面积的计算；也可以通过拉伸或者旋转面域的方法创
编辑文字对象
修改文字内容（DDEDIT命令） • 功能
修改文字对象或属性定义的内容 。
• 访问方法
➢下拉菜单：【修改(M)】→【对象(O)】→【文字(T)】→【编辑(E)】 ➢可以直接双击文字 ➢命令行：DDEDIT
• 说明
➢ 如果用户选取的文字是用TEXT命令标注的，则会弹出“编辑文字”窗口， 在该窗口内，只能对文字内容进行修改。
➢ “外部”单选钮
设置外部方式，从最外边的区域开始向内部填充，遇到第一个内部 边界即停止填充，仅对最外层区域填充。
➢ “忽略”单选钮
设置忽略方式，忽略所有内部边界，对最外层边界所围成的全部区 域进行填充。
４.“边界”区
用户选择填充图案、设置参数后需指定图案填充边界。AutoCAD要 求图案填充边界呈封闭状态，图案填充边界可以是一个首尾相连的直 线、圆或圆弧围成的封闭区域，图案填充边界也可以是由任意的直线、 圆和圆弧围成的一个封闭区域。
• 多行文字编辑器说明
➢“样式”
➢“字体”下拉列表框 ➢“文字高度”下拉列表框
➢“ ”堆叠按钮：用来标注公差或测量单位的 文字或分数,使用堆叠控制符设置选定文字的堆 叠位置。
➢颜色下拉列表框 ➢标尺按钮 ➢选项弹出菜单 ➢“文字高度”下拉列表框 ➢段落按钮 ➢编号下拉列表框 ➢特殊字符下拉列表框: 用来输入特殊字符 ➢宽度因子数值列表框
企业培训-CAD培训第2课 精品
第二课 AutoCAD 2004绘图准备
➢ 用状态栏工具辅助绘图 ➢ AutoCAD绘图命令的使用 ➢ 命令执行过程中的操作技巧 ➢ 调整绘图窗口的视图大小 ➢ 上机实战
用状态栏工具辅助绘图
在AutoCAD中可通过设置状态栏工具准确、快 速地绘图，从而提高绘图效率。设置状态栏主要包 括捕捉、栅格、正交、极轴、对象捕捉、对象追踪、 线宽和模型或图纸空间转换等设置。 ➢ 捕捉和栅格 ➢ 正交和极轴 ➢ 对象捕捉和对象追踪 ➢ 设置线宽 ➢ 模型/图纸空间转换
通过菜单执行命令绘图
通过菜单命令方式执行命令的优点在于，如果用户不知 道某个命令的命令形式或该命令的工具按钮属于哪个工具栏， 或者工具栏中没有该命令的工具按钮形式，就可通过菜单的
方式来执行所需的命令 。
通过工具按钮执行命令绘图
通过工具按钮的方式执行命令，即在工具栏中单 击与所要执行的命令相应的工具按钮，然后按照命令 行提示完成绘图操作。
显示绘图中全部对象
显示绘图中全部对象，就是将绘图区中所有对 象都同时显示出来，对图形的全局有一个清楚的认 识。 ➢ 选择[视图][缩放][全部]菜单命令 ➢ 单击“标准”工具栏中的“放大”按钮不放，在弹 出的工具菜单中单击“放大”按钮。 ➢ 在命令行中执行ZOOM命令，在提示信息中选择 “全部”选项。
其它方式显示视图
在AutoCAD中还有其他几种调整视图显示方式， 这些方式不很常用。 ➢ 动态缩放视图 ➢ 放大/缩小视图
显示上一个视图
若对图形进行了缩放显示，但要快速返回到上 一个状态，此时可执行返回缩放操作。此操作不会 改变对象在绘图区中的实际坐标位置。显示上一个 视图返回到上一个状态的方法有如下几种：
➢ 开：选择该项后，系统将按当前间距显示栅格。
➢ 用状态栏工具辅助绘图 ➢ AutoCAD绘图命令的使用 ➢ 命令执行过程中的操作技巧 ➢ 调整绘图窗口的视图大小 ➢ 上机实战
用状态栏工具辅助绘图
在AutoCAD中可通过设置状态栏工具准确、快 速地绘图，从而提高绘图效率。设置状态栏主要包 括捕捉、栅格、正交、极轴、对象捕捉、对象追踪、 线宽和模型或图纸空间转换等设置。 ➢ 捕捉和栅格 ➢ 正交和极轴 ➢ 对象捕捉和对象追踪 ➢ 设置线宽 ➢ 模型/图纸空间转换
通过菜单执行命令绘图
通过菜单命令方式执行命令的优点在于，如果用户不知 道某个命令的命令形式或该命令的工具按钮属于哪个工具栏， 或者工具栏中没有该命令的工具按钮形式，就可通过菜单的
方式来执行所需的命令 。
通过工具按钮执行命令绘图
通过工具按钮的方式执行命令，即在工具栏中单 击与所要执行的命令相应的工具按钮，然后按照命令 行提示完成绘图操作。
显示绘图中全部对象
显示绘图中全部对象，就是将绘图区中所有对 象都同时显示出来，对图形的全局有一个清楚的认 识。 ➢ 选择[视图][缩放][全部]菜单命令 ➢ 单击“标准”工具栏中的“放大”按钮不放，在弹 出的工具菜单中单击“放大”按钮。 ➢ 在命令行中执行ZOOM命令，在提示信息中选择 “全部”选项。
其它方式显示视图
在AutoCAD中还有其他几种调整视图显示方式， 这些方式不很常用。 ➢ 动态缩放视图 ➢ 放大/缩小视图
显示上一个视图
若对图形进行了缩放显示，但要快速返回到上 一个状态，此时可执行返回缩放操作。此操作不会 改变对象在绘图区中的实际坐标位置。显示上一个 视图返回到上一个状态的方法有如下几种：
➢ 开：选择该项后，系统将按当前间距显示栅格。

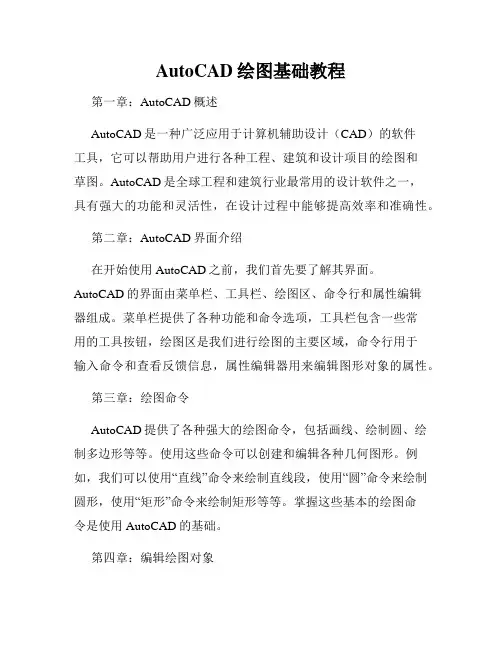

AutoCAD绘图基础教程
AutoCAD绘图基础教程第一章：AutoCAD概述AutoCAD是一种广泛应用于计算机辅助设计（CAD）的软件工具，它可以帮助用户进行各种工程、建筑和设计项目的绘图和草图。
AutoCAD是全球工程和建筑行业最常用的设计软件之一，具有强大的功能和灵活性，在设计过程中能够提高效率和准确性。
第二章：AutoCAD界面介绍在开始使用AutoCAD之前，我们首先要了解其界面。
AutoCAD的界面由菜单栏、工具栏、绘图区、命令行和属性编辑器组成。
菜单栏提供了各种功能和命令选项，工具栏包含一些常用的工具按钮，绘图区是我们进行绘图的主要区域，命令行用于输入命令和查看反馈信息，属性编辑器用来编辑图形对象的属性。
第三章：绘图命令AutoCAD提供了各种强大的绘图命令，包括画线、绘制圆、绘制多边形等等。
使用这些命令可以创建和编辑各种几何图形。
例如，我们可以使用“直线”命令来绘制直线段，使用“圆”命令来绘制圆形，使用“矩形”命令来绘制矩形等等。
掌握这些基本的绘图命令是使用AutoCAD的基础。
第四章：编辑绘图对象除了创建绘图对象外，我们还需要能够编辑和修改这些对象。
AutoCAD提供了丰富的编辑命令，包括平移、旋转、缩放、镜像等。
例如，我们可以使用“移动”命令将选定的对象在绘图区内进行平移，使用“旋转”命令将选定的对象按指定角度进行旋转，使用“缩放”命令将选定的对象进行缩放等等。
这些编辑命令可以帮助我们快速且精确地修改绘图对象。
第五章：图层管理在AutoCAD中，我们可以使用图层来组织和管理绘图对象。
每个绘图对象可以分配到不同的图层中，通过打开或关闭图层，我们可以控制其显示和隐藏。
图层管理对于复杂的绘图项目非常重要，它可以提高绘图效率和可读性。
在图层管理中，我们可以创建新的图层、更改图层属性、设置图层的显示顺序等等。
第六章：尺寸和注释在设计和绘图项目中，我们通常需要向图纸中添加尺寸和注释，以便更好地传达设计意图。
AutoCAD提供了丰富的标注命令，包括添加线性尺寸、径向尺寸、角度尺寸等等。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
CAD培训(基础教程)课件
文字输入
文字排版
掌握如何使用CAD软件输入文字，包 括单行文字和多行文字的输入方法。
了解如何对文字进行排版，包括文字 的对齐、旋转、镜像等操作。
文字编辑
学习如何对已输入的文字进行编辑， 包括文字的字体、大小、颜色等属性 的设置。
04 尺寸标注与修改
CHAPTER
尺寸标注方法及设置
线性标注
用于标注水平和垂直方向上的尺 寸。
材质、灯光等。
渲染效果调整
02
可以通过调整渲染参数来改变渲染效果，包括渲染质量、阴影
效果、反射效果等。
渲染输出
03
可以将渲染结果输出为图像文件或视频文件，以便在后期处理
中使用。
06 文件输出与打印设置
CHAPTER
文件输出格式选择及设置
常见文件格式
DWG、DXF、DGN等，可根据需求选择合适的格式。
功能
CAD软件具有多种功能，包括二维绘 图、三维建模、渲染、动画制作、参 数化设计等，可以广泛应用于机械、 建筑、电子、航空航天等领域。
cad软件发展历程
01
02
03
早期阶段
CAD软件起源于20世纪 60年代，最初主要用于机 械设计领域。
发展阶段
随着计算机技术的不断进 步，CAD软件逐渐普及并 应用于各个领域。
对象选择
演示如何选择CAD中的对象，包括点选、框 选和交叉选择等。
视图调整
介绍如何使用视图调整工具，如视图刷新、 视图重画等，来提高绘图效率。
03 绘图基础
CHAPTER
线条绘制与编辑
直线绘制
掌握如何使用CAD软件绘制直线 ，包括水平线、垂直线、斜线等
。
线条编辑
AutoCAD基础教程 第2章 机械制图基础知识.ppt
（3）图样中所标注的尺寸，为该图样所示机件的最 后完工的尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注 在反映该结构最清晰的图形上。
• 2．尺寸的组成
尺寸一般由尺寸界线、尺寸线和尺寸数字等组
成。
（1）尺寸界线。尺寸界线用来表示所注尺寸
的范围。
（2）尺寸线。尺寸线用来表示所注尺寸的度
代替点划线。
2.2.2 AutoCAD中的设定方法
• 1．比例 • 2．字体 • 3．设置图层
2.3 尺寸标注样式
• 1．基本规则
（1）机件的真实大小应以图样上所注的尺寸 数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中（包括技术要求和其他说明）的尺寸， 以mm为单位时，不需标注计量单位的代号或名称，如采 用其他单位，则必须注明相应的计量单位的代号或名称。Biblioteka • 1．表面粗糙度符号、代号
表面粗糙度的符号及画法如图2-12所示，表
面粗糙度符号的尺寸见表2-9，表面粗糙度参数的注
写位置如图2-13所示。
图2-12 表面粗糙度符号的画法
2-13
图 表 面 粗 糙 度 参 数 的 注 写 位 置
• 2．表面粗糙度的标注方法
表面粗糙度的标注规则如下。
（1）在同一图样上，每一表面一般只标注一 次。
2-4 A4
图 图 幅 样 板 图
• 2．模板图的调用
• （1）利用模板图创建一个图形文件 • （2）插入一个样板布局
2.2 比例、字体及图线
2.2.1 国标规定
• 1．比例
比例是指图纸中图形与其实物相应要素
的线性尺寸之比。绘制图样时，一般应采用表2-2
（4）机件的每一尺寸，一般只标注一次，并应标注 在反映该结构最清晰的图形上。
• 2．尺寸的组成
尺寸一般由尺寸界线、尺寸线和尺寸数字等组
成。
（1）尺寸界线。尺寸界线用来表示所注尺寸
的范围。
（2）尺寸线。尺寸线用来表示所注尺寸的度
代替点划线。
2.2.2 AutoCAD中的设定方法
• 1．比例 • 2．字体 • 3．设置图层
2.3 尺寸标注样式
• 1．基本规则
（1）机件的真实大小应以图样上所注的尺寸 数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中（包括技术要求和其他说明）的尺寸， 以mm为单位时，不需标注计量单位的代号或名称，如采 用其他单位，则必须注明相应的计量单位的代号或名称。Biblioteka • 1．表面粗糙度符号、代号
表面粗糙度的符号及画法如图2-12所示，表
面粗糙度符号的尺寸见表2-9，表面粗糙度参数的注
写位置如图2-13所示。
图2-12 表面粗糙度符号的画法
2-13
图 表 面 粗 糙 度 参 数 的 注 写 位 置
• 2．表面粗糙度的标注方法
表面粗糙度的标注规则如下。
（1）在同一图样上，每一表面一般只标注一 次。
2-4 A4
图 图 幅 样 板 图
• 2．模板图的调用
• （1）利用模板图创建一个图形文件 • （2）插入一个样板布局
2.2 比例、字体及图线
2.2.1 国标规定
• 1．比例
比例是指图纸中图形与其实物相应要素
的线性尺寸之比。绘制图样时，一般应采用表2-2
《CAD绘图软件基本操作培训》ppt课件(图文)
• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框 来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则 图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始 点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片 文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用 工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查 询功能（aa），按照命令提示操作“加模式（A）”。
2、创建面域
由某些对象围成的封闭区域（圆、椭圆、封闭的二维多段线和封闭的样 条曲线等）都可以转化为面域。
