镜头毫米数与搭配的CCD拍摄视角的对应关系
镜头与距离视角的关系

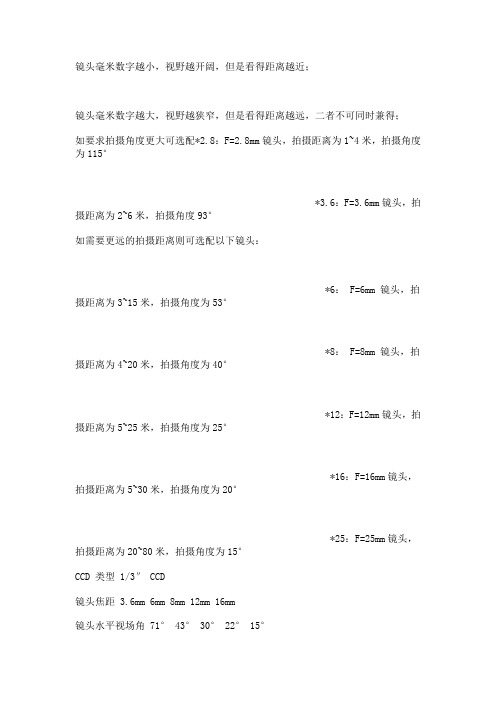

镜头毫米数字越小，视野越开阔，但是看得距离越近；
镜头毫米数字越大，视野越狭窄，但是看得距离越远，二者不可同时兼得；
如要求拍摄角度更大可选配*2.8：F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°
*3.6：F=3.6mm镜头，拍摄距离为2~6米，拍摄角度93°
如需要更远的拍摄距离则可选配以下镜头：
*6： F=6mm 镜头，拍摄距离为3~15米，拍摄角度为53°
*8： F=8mm 镜头，拍摄距离为4~20米，拍摄角度为40°
*12：F=12mm镜头，拍摄距离为5~25米，拍摄角度为25°
*16：F=16mm镜头，拍摄距离为5~30米，拍摄角度为20°
*25：F=25mm镜头，拍摄距离为20~80米，拍摄角度为15°
CCD 类型1/3″ CCD
镜头焦距 3.6mm 6mm 8mm 12mm 16mm
镜头水平视场角71° 43° 30° 22° 15°
CCD 类型1/4″ CCD
镜头焦距 3.6mm 6mm 8mm 12mm 16mm
镜头水平视场角52° 31° 24° 14° 1。
镜头焦距对应表
镜头焦距对应表镜头焦距 2.8mm 3.5mm 4mm 4.8mm 6mm 8mm1/3”CCD视角86.3°67.4°62° 52.2°42.3° 32.6°物体距离 4.3m 5.4m 6m 7.3m 9m 12m镜头焦距 12mm 16mm 25mm 60mm 73.8mm1/3” CCD视角22.1° 17.1° 10.6° 3.5° 2.9°物体距离 18m 25m 38m 120m 150m这几个一一对应的镜头知识1.镜头的种类(根据应用场合分类)· 广角镜头：视角90度以上，观察范围较大，近处图像有变形。
· 标准镜头：视角30度左右，使用范围较广。
· 长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。
· 变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长成像越大。
· 针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。
2.被摄物体的大小、距离与焦距的关系设被摄物体的高度和宽度分别为H、W，被摄物体与镜头间的距离为D，镜头的焦距为f。
靶面成像的高度和宽度分别为h、w，则计算公式如下：f=h×D/H f=w×D/W 根据上述公式，也可以很容易地计算出视场角，下表为靶面尺寸和成像大小对照表靶面规格1" 2/3" 1/2" 1/3" h 9.6mm 6.6mm 4.8mm 3.6mm w 12.8mm 8.8mm6.4mm 4.8mm3.相对孔径为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。
假定光圈的有效孔径为d，由于光线折射的关系，镜头实际的有效孔径为D，比d大，D与焦距f之比定义为相对孔径A，即A=D/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的平方成正比，一般习惯上用F=f/D，即相对光径的倒数来表示镜头光圈的大小。
镜头 参考资料
镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头..(这些镜头都是全金属的大CS镜头)客户选择镜头要点:1.镜头大小可以自由选择.根据摄像头监控的实际距离,参照上表选择相对合适的镜头毫米数.同系列产品镜头大小不影响价格.例如:宝贝名称为10米摄像机,而您的实际距离是25米.那么您可以选择8MM的镜头,产品价格不变.同样,宝贝名称为50米摄像机,而您的实际距离是35米,那么您可以选择12MM的镜头,产品价格不变.2.镜头毫米数所对应的最佳距离,指的是发现距离.有客户问3.6MM的镜头,能看清10米内的人吗?回答是肯定的.这里说的"看清",是说的看清人的大致面貌和活动.如果要求看清楚人脸的话,建议您选择更大的镜头.如图:图中3个人的大致面貌和活动可以清楚的看到,如果是您熟悉的人,您一眼就可以认出来.如果是陌生人,您就没办法清楚的辨认五官.这个镜头是3.6MM的,看的距离是在10米左右.如果您换成16MM的镜头,就可以清楚的看出.但是视觉范围就很窄.上图右边的部分就看不到了.这也就是大镜头与小镜头的根本区别.如您所需监控的范围较小,建议您对照表格选择大一个规格的镜头.这样在清晰度(芯片线数)相同的情况下,目标物体看起来放的更大,细节看的更清楚,视觉效果更好;如您所需监控的范围较广,建议您对照表格选择规格相对大的镜头.在清晰度(芯片线数)相同的情况下,这样您会感官上觉得目标物体更清晰.镜头毫米数与搭配的CCD拍摄视角的对应关系摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：监控摄像机镜头与距离的关系摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：镜头焦距搭配1/3" CCD 搭配1/4" CCD 二者差的异性2.8 mm 89.9°75.6°14.3°3.6 mm 75.7 °62.2°13.5°4 mm 69.9 °57.0°12.9°6 mm 50.0 °39.8°10.2°8 mm 38.5 °30.4°8.1°12 mm 26.2 °20.5° 5.7°16 mm 19.8 °15.4° 4.4°25 mm 10.6 °8.3° 2.3°60 mm 5.3 ° 4.1° 1.2°1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：镜头焦距(毫米数) 距离5米距离10米距离15米距离20米距离30米2.8mm 13×9.8米26×19.5米39×29.3米52×39米78×58.5米(宽×高)3.6mm 8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米4mm 8×6米16×12米24×18米32×24米48×36米6mm 5.5×4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米8mm 3.5×2.6米7×5.3米10.5×7.9米14×10.5米21×15.8米12mm 2×1.5米4×3米6××4.5米8×6米12×9米16mm 1.5×1.1米3×2.3米 4.5×3.4米6×4.5米9×6.8米25mm 1.3×1米 2.5×1.9米 3.8×2.9米5×3.8米7.5×5.6米60mm 0.5×0.4米1×0.75米 1.5×1.1米2×1.5米3×2.3米一般5MM以内用3.6mm的，20米以内用6mm的，30米以内用8mm的，再远的就用12mm 或16mm了，100米左右用25mm的视频线的传输距离民用闭路监视电视系统工程技术规范syv75-5, syv75-7 >（gb50198-94）规定：75－3不宜长于50m,75－5不宜长于100m,75－7不宜长于400m,75－9不宜长于600m.在监控系统中有关规定是-3为100米以内，-5为200米以内，-7为400米以内双绞线在监控系统中的设备选择普通超五类网线的价格相当与75-3视频线，室外防水超五类网线的价格相当与75-5视频线. 传输距离远，传输效果好。
镜头毫米数与对应距离的参数表
镜头毫米数与对应距离的参数表-CAL-FENGHAI.-(YICAI)-Company One1镜头毫米数与对应距离的参数表镜头参数4MM6MM8MM12MM16MM25MM60MM镜头角度度度度度度度度最佳距离10米内20米内30米内40米内50米内60米内80米内镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配或者6MM的镜头;30米以内红外防水摄像机可以选配、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头..(这些镜头都是全金属的大CS镜头)即： F=镜头，拍摄距离为1~4米，拍摄角度为115°即： F= 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/W f=hL/h f：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm 规格 W H 1/3" 1/2" 2/3"1"由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
镜头毫米数与对应距离的参数表
安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头(这些镜头都是全金属的大CS镜头)2.8即： F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°3.6即： F=3.6mm 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.83.61/2" 6.44.82/3" 8.86.61" 12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
监控摄像头镜头焦距的选择，硬核干货，对照参考，备不时之需
监控摄像头镜头焦距的选择，硬核干货，对照参考，备不时之需上一篇：如何将网址、文章、图片、文件转换为二维码，实用工具直接上干货监控系统中，监控摄像头镜头焦距的选择很重要，关系到成像效果及图像质量，焦距过小，监控面积很广，但图像成像很小，图像细节不清楚；焦距过大，监控面积很窄，图像成像很大，看不到整体的监控场景。
如何选择合适的镜头焦距呢？监控摄像头的视场由宽（W）、高（H）和与监控摄像头的距离（L）决定，一旦决定了监控摄像头要监控的景物，正确地选择镜头的焦距就由来3个因素决定：1、欲监视景物的尺寸；2、摄像机与景物的距离；3、摄像机成像器的尺寸：1/3'、1/2'、2/3'或1'。
计算方法：f=vD/V或f=hD/H其中，f代表焦距，f=vD/V：v代表CCD靶面垂直高度，D代表镜头到景物距离，V 代表被观测物体高度。
f=hD/H：h代表CCD靶面水平宽度，D代表镜头到景物距离，H 代表被观测物体宽度。
举例：假设用1/2”CCD摄像头观测，被测物体宽4400毫米，高3300毫米，镜头焦点距物体25000毫米。
由公式可以算出：焦距f=6.4X25000/4400≈36毫米或焦距f=4.8X25000/3300≈36毫米。
注：数码成像元件中英寸这个单位，都不能按1英寸=25.4mm 来计算，而要按1英寸=16mm来计算。
所以1/2”CCD换算成长宽分别是6.4和4.8当焦距数值算出后，如果没有对应焦距的镜头是很正常的，这时可以根据产品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。
下面以1/3'CCD搭配镜头图像范围尺寸如下表：镜头焦距（毫米数）距离5米（宽*高）距离10米（宽*高）距离15米（宽*高）距离20米（宽*高）距离30米（宽*高）2.8mm 13×9.8米26×19.5米39×29.3米59×39米78×58.5米3.6mm 8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米4mm 8×6米16×12米24×18米32×24米48×36米6mm 5.5×4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米8mm 3.5×2.6米7×5.3米10.5×7.9米14×10.5米21×15.8米12mm 2×1.5米4×3米6×4.5米8×6米12×9米16mm 1.5×1.1米3×2.3米 4.5×3.4米6×4.5米9×6.8米25mm 1.3×1米 2.5×1.9米3.8×2.9米5×3.8米7.5×5.6米60mm 0.5×0.4米1×0.75米 1.5×1.1米2×1.5米3×2.3米备注：同样毫米数的镜头搭配1/4'的CCD图像范围和角度稍微窄一点，但是图像中的物体看起来要大一点，表中的数据为水平方向的视场角度，如果监控摄像头在高处往低处监控时，视场角充和图像范围要稍微大一些，但图像中的物体要稍微小一点。
摄像头毫米数和距离的关系
摄像头毫米数和距离的关系2.8 即：F=2.8mm 镜头，拍摄距离为1~4米，拍摄角度为115°3.6 即: F=3.6mm拍摄距离为2~6米拍摄角度93°6 即F=6mm拍摄距离为3~15米拍摄角度为53°, 8 即F=8mm拍摄距离为4~20米拍摄角度为40°12 即F=12mm拍摄距离为5~25米拍摄角度为25°16 即F=16mm拍摄距离为5~30米拍摄角度为20°25 即F=25mm拍摄距离为20~80米拍摄角度为15镜头產米数与对应距离的参数表1/3〃 CCD 搭配镜头拍摄范围的尺寸如下表所示:谯头焦距 :毫米数） 距离5米 （宽x 高） 距离1咪 （宽X 高） 距离15米 （宽x 高） 距离20米 （宽X 高） 距离3咪 （宽x 咼） 2. 8iran 13X9. 8米 26X19. 5米 39X29. 3米 52X39# 78X58. 5米 3. 6rran 8. 5X6. 4米 17X12. 8米 25.5X19 米 34X25. 5米 51X38. 3米 4iran 8X6米 16X12 米 24X18 米 32X24米 48X36米 6iran 5.5X4.1 米 11X8. 3米 16.5X12. 4米 22X16. 5米 33X24. 8米 8iran 3. 5X2. 6米 7X5. 3米 10.5X7. 9米 14X10. 5米21X15. 8米 12mm 2X1. 5米 4X3米 6X X4. 5米 8X6米 12X9 米 16miD 1.5X1.1 氷 3X2. 3氷 4.5X3. 4氷 6 X 4. 5氷 9X6. 8氷 25mm 1.3X1 米 2. 5X1. 9米 3.8X2. 9米 5X3.眯 7. 5X5. 6米 6 Oram0.5X0.4 米1X 0. 75米1.5X1.1 米2X1.5 米3X2. 3米备注:同样毫米数的镜头搭配1/4〃的CCD 芯片拍摄的范围和角度稍微窄一点，但是拍摄画面中的物体看起来奧大一点•茨中的数据为水平方向的视场角度,如果攝像机裝在髙处往低处监看时，视场角和拍攝范围 要稍微大一些,但拍摄画面中的物体要稍微小一点芟 镜头毫米数与对应距离的参数表 镜头大小的主要区别是:镜头越小看的越近，但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄. 我们宝贝分类里面，半球型摄像头可以选配3. 6MM 或者6MM 的镜头；30氷以内红外防水摄像机可以选配3. 6MM 、6MN 或者8MM 的镜头；30氷以上红外防水摄像机可以选配4血6MM 、8MM> 12MM. 16MM. 25冊［的饥头…（这些锻头都是全金属的。
(完整word版)监控摄像机镜头角度和距离计算
监控摄像机镜头角度和距离计算
选用镜头焦距的理论计算：
摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：
(1) f=u·D/U
(2) f=h·D/H
f：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度
举例说明：当选用1/2″镜头时，图像尺寸为u=4.8mm，h=6.4mm。
镜头至景物距离D=3500mm，景物的实际高度为U=2500mm(景物的实际宽度可由下式算出
H=1.333·U，这种关系由摄像机取景器CCD片决定)。
将以上参数代入公式(1)中，可得f=4.8·3500/2500=6.72mm，故选用6mm定焦镜头即可。
摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系仅供参考。
镜头毫米数与搭配的CCD拍摄视角的对应关系
1/3″CCD 搭配镜头拍摄范围的尺寸如下表所示：
备注:同样毫米数的镜头搭配1/4″的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点。
1/3" CCD 搭配镜头拍摄范围的尺寸
摄像机镜头与观察角度，观察距离关系图
监控摄像机镜头的选用。
镜头毫米数与对应距离的参数表
安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头大小的主要区别是：镜头越小看的越近，但是视觉范围越宽；镜头越大看的越远但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM勺镜头；30米以内红外防水摄像机可以选配3.6MM 6MM或者8MM勺镜头；30米以上红外防水摄像机可以选配4MM 6MM 8MM 12MM 16MM 25MM勺镜头（这些镜头都是全金属的大CS镜头）2.8即：F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°3.6 即: F=3.6mm拍摄距离为2~6米拍摄角度93°6即F=6mm拍摄距离为3~15米拍摄角度为53°,8即F=8mm拍摄距离为4~20米拍摄角度为40°,12即F=12mm拍摄距离为5~25米拍摄角度为25°,16 即F=16mm 拍摄距离为5~30 米拍摄角度为20°25 即F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf ：镜头焦距w ：图象的宽度（被摄物体在ccd 靶面上成象宽度）W被摄物体宽度L ：被摄物体至镜头的距离h:图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H:被摄物体的高度ccd 靶面规格尺寸：单位mm规格W H1/3" 4.83.61/2" 6.44.82/3" 8.86.61" 12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3, 当L 不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
镜头毫米数与对应距离的参数表
安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头这些镜头都是全金属的大CS镜头2.8即： F=2.8mm镜头,拍摄距离为1~4米, 拍摄角度为115°3.6即： F=3.6mm 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°,8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°,12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°,16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小,视场的大小是以镜头至被摄取物体距离,镜头焦头及所要求的成像大小确定的;镜头的焦距,视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距 w：图象的宽度被摄物体在ccd靶面上成象宽度W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度被摄物体在ccd靶面上成像高度视场摄取场景高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.83.61/2" 6.44.82/3" 8.86.61" 12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样,其比例均为4:3,当L 不变,H或W增大时,f变小,当H或W不变,L增大时,f增大;视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度;水平视场角β水平观看的角度β=2tg-1= 垂直视场角q垂直观看的角度q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下： q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W.H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm2/3in,镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m,试求视场的宽度w; W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长,视场角越小,监视的目标也就小;图解法如前所示,摄像机镜头的视场由宽W;高H和与摄像机的距离L决定,一旦决定了摄像机要监视的景物,正确地选择镜头的焦距就由来3个因素决定； .欲监视景物的尺寸 .摄像机与景物的距离 .摄像机成像器的尺士：1/3"、1/2"、2/3"或1";图解选择镜头步骤：所需的视场与镜头的焦距有一个简单的关系;利用这个关系可选择适当的镜头; 估计或实测视场的最大宽度；估计或实测量摄像机与被摄景物间的距离；使用1/3”镜头时使用图2,使用1/2镜头时使用图3,使用2/3”镜头时使用图4,使用1镜头时使用图5;具体方法：在以W和L为座标轴的图示2-5中,查出应选用的镜头焦距;为确保景物完全包含在视场之中,应选用座标交点上,面那条线指示的数值;例如：视场宽50m,距离40m,使用1/3"格式的镜头,在座标图中的交点比代表4mm镜头的线偏上一点;这表明如果使用4mm镜头就不能覆盖50m的视场;而用2.8mm的镜头则可以完全覆盖视场;f=vD/Vf=hD/H其中,f代表焦距,v代表CCD靶面垂直高度,V代表被观测物体高度,h代表CCD靶面水平宽度,H代表被观测物体宽度;举例：假设用1/2”CCD摄像头观测,被测物体宽440毫米,高330毫米,镜头焦点距物体2500毫米;由公式可以算出：焦距f=6.4X2500/440≈36毫米或焦距f=4.8X2500/330≈36毫米当焦距数值算出后,如果没有对应焦距的镜头是很正常的,这时可以根据产品目录选择相近的型号,一般选择比计算值小的,这样视角还会大一些;为了从1/3″与1/2″ CCD摄像机中获取同样的视角,1/3″ CCD摄像机镜头焦距必须缩短；相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头,情况又如何呢1/3″ CCD摄像机视角将比1/2″ CCD摄像机明显地减小,同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大,产生了使用长焦距镜头的效果;另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头,反之则不行;原因是：如1/2″CCD摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损；反之,则进光量会变大,色彩会变好,图像效果肯定会变好;当然,综合各种因素,摄像机最好还是选择与其相匹配的镜头;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镜头毫米数与搭配的CCD拍摄视角的对应关系
监控知识 2010-11-10 12:23:28 阅读288 评论0 字号：大中小 订阅
摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的
CCD拍摄视角的对应关系，可供大家参考：
镜头焦距 搭配1/3" CCD 搭配1/4" CCD
二者的角
度差异
3.6 mm 85° 73° 12°
4 mm 80° 67° 13°
6 mm 68° 56° 12°
8 mm 45° 35° 10°
12 mm 35 ° 25° 10°
16 mm 30 ° 20° 10°
镜头毫米数与对应距离的参数表
镜头“M数” 3.6 与 4 MM 6 MM 8MM 12MM 1
6MM
镜头
角度
角度数请参考上面对照表
最佳距离 5米内 室内10米内 室外15米内 20-30左右 35-40米左右 5
0米内
镜头大小的主要区别是:
镜头【M数】越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.
半球型 & 海螺 摄像头：原配 3.6MM 或者 6MM 的镜头;
36灯款式 60# 摄像头：原配 3.6MM、6MM 的镜头;
48灯款式 70# 摄像头：原配 3.6MM、6MM 的镜头;
50米款式 90# 摄像头：原配 6MM、8MM的镜头;（可选 4MM、12MM、16MM）
50米款式 90# 摄像头可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头.(这些镜
头都是全金属的大CS镜头)
如图:
镜头的重要选择参考:
镜头毫米数所对应的最佳距离,指的是发现距离.有客户问3.6MM的镜头,能看清10米内的人
吗?
回答是肯定的.这里说的"看清",是说的看清人的大致面貌和活动.如果要求看清楚人脸的话,建
议您
选择更大的【M数】镜头.如图:
图片中的人大致面貌和活动可以清楚的看到,如果是您熟悉的人,您一眼就可以认出来.如果是陌
生人,您就没办法清楚的辨认五官.这个镜头是6MM的,看的距离是在7米左右.如果您换成16MM
的镜头,就可以清楚的看出.但是视觉范围就很窄.上图右边的部分就看不到了.这也就是大镜头与
小镜头的根本区别.
终结一下：
如您所需监控的范围较小,建议您对照表格选择大一个规格的镜头.这样在清晰度(芯片线数)
相同的情况下,目标物体看起来放的更大,细节看的更清楚,视觉效果更好;
如您所需监控的范围较广,建议您对照表格选择规格相对大的镜头.在清晰度(芯片线数)相同的情
况下,这样您会感官上觉得目标物体更清晰.
