电动机的绝缘等级
绝缘等级的划分
根据绝缘材料的耐热等级来分的分为A、E、B、F、H级。
电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级 E级 B级F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素(如温度、电和机械的应力、振动、有害气体、化学电机绝缘等级机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
绝缘材料按耐热能力分为 Y级、A级、E级、B级、F级、H级、C级，允许温度（℃） 90、105、120、130、155、180 、180℃以上。
电动机采用B级绝缘时定子绕组的温升极限（电阻法）应不超过80K；电动机采用F级绝缘时定子绕组温升极限应不超过105K；YR电机集电环的温升极限（温度计法）应不超过80K；电机轴承的容许温度（温度计法或埋置检温计法）对滚动轴承应不超过95℃；对滑动轴承（出油温度不高于65℃时）应不超过80℃或按双方协议。
绝缘等级 电动机 防护等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.防护等级外壳防护等级（IP）代码（BS EN60529；1992）作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
第一位特征数字防止固定导体异物进入0 无防护1 固定异物直径大于50mm2 固定异物直径大于12mm3 固定异物直径大于2.5mm4 固定异物直径大于1.0mm5 防尘6 尘密第二位特征数字防止进水造成有害影响0 无防护1 垂直滴水2 倾角75-90°滴水3 淋水4 溅水5 喷水6 猛烈喷水7 短时间侵水8 连续侵水另注：IP1 2第一位数字第二位数字抗外界物体冲刺能力防水能力0无抗冲穿能力 0无防水穿能力1外界物体尺寸大于50mm（特大） 1水自落下滴2外界物体尺寸大于120mm（中） 2水滴入角度为-15° 3外界物体尺寸大于2.5mm（小） 3水以60°角度喷射4颗粒状外界物体，粒度大于1mm 4从各方面喷射5危险性尘埃 5 50升/分的水束6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束7以1米/分的速度浸入水中8以预先商定的方式浸入水中。

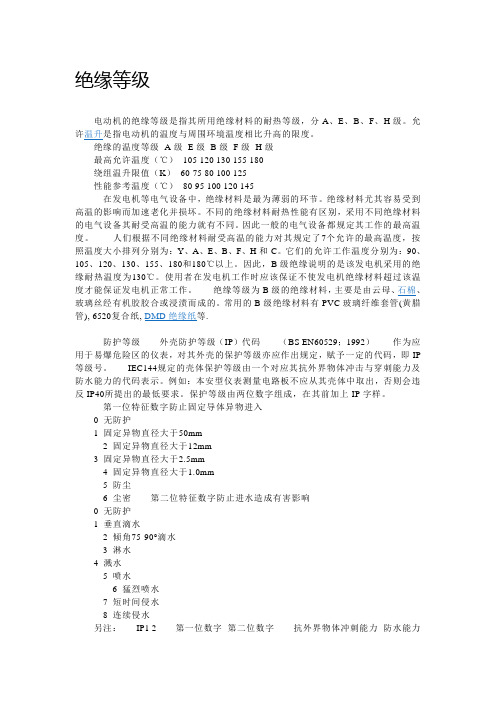

绝缘等级
绝缘等级 电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。 绝缘的温度等级 A级 E级 B级 F级 H级 最高允许温度（℃） 105 120 130 155 180 绕组温升限值（K） 60 75 80 100 125 性能参考温度（℃） 80 95 100 120 145 在发电机等电气设备中，绝缘材料是最为薄弱的环节。绝缘材料尤其容易受到高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其工作的最高温度。 人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。 绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.
防护等级 外壳防护等级（IP）代码 （BS EN60529；1992） 作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。 IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。保护等级由两位数字组成，在其前加上IP字样。 第一位特征数字防止固定导体异物进入 0 无防护 1 固定异物直径大于50mm 2 固定异物直径大于12mm 3 固定异物直径大于2.5mm 4 固定异物直径大于1.0mm 5 防尘 6 尘密 第二位特征数字防止进水造成有害影响 0 无防护 1 垂直滴水 2 倾角75-90°滴水 3 淋水 4 溅水 5 喷水 6 猛烈喷水 7 短时间侵水 8 连续侵水 另注： IP1 2 第一位数字 第二位数字 抗外界物体冲刺能力 防水能力 0无抗冲穿能力 0无防水穿能力 1外界物体尺寸大于50mm（特大） 1水自落下滴 2外界物体尺寸大于120mm（中） 2水滴入角度为-15° 3外界物体尺寸大于2.5mm（小） 3水以60°角度喷射 4颗粒状外界物体，粒度大于1mm 4从各方面喷射 5危险性尘埃 5 50升/分的水束 6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束 7以1米/分的速度浸入水中 8以预先商定的方式浸入水中
电动机绝缘和防护等级
15°防滴，与铅垂线成15°角范围内的滴水，应不能直接进入电机内部
3
防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分
3
防淋水，与铅垂线成60°角范围内的淋水，应不能直接进入电机内部
4
防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分
电动机绝缘等级
等级标示
最高允许温度℃
绕组温升限值K
性能参考温度℃
A
105
60
80
E
120
75
95
B
130
80
100
F
155
100
120
H
180
125
145
电动机防护等级
第1个数字表示电机离尘、防止外物侵入的等级
第2个数字表示电机防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
0
无防护，有专门的防护
8
潜水，机在规定的压力下长时间浸在水中，其进水量应无有害影响
电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等，潜水电机一般为最高等级IP68。
4
防溅，方向的溅水对电机应无有害的影响
5
防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
5
防喷水，何方向的喷水对电机应无有害的影响
6
尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分
防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响
电机温升和绝缘等级
电机温升和绝缘等级用来使器件在电气上绝缘的材料称绝缘材料。
一种或几种绝缘材料的组合称绝缘结构。
表示绝缘结构的最高允许工作温度，并在这样的温度下它能在预定的使用期内维持其性能，在允许的X围内及其所分的等级即耐热等级。
耐热等级分为Y级90℃、A级105℃、E级120℃、B级130℃、F级155℃、H 级180℃和H级以上共七个等级。
超过这个限度，绝缘材料的寿命就急剧缩短，甚至会烧毁。
这个温度限度，称为绝缘材料的允许温度。
某一点的温度与参考（或基准）温度之差称温升。
也可以称某一点温度与参考温度之差。
电机某部件与周围介质温度之差，称电机该部件的温升。
电机在额定负载下长期运行达到热稳定状态时，电机各部件温升的允许极限，称温升限度。
绝缘材料的允许温度，就是电机的允许温度；绝缘材料的寿命，一般就是电机的寿命。
电机负载运行时，从尽量发挥它的作用出发，所带负载即输出功率越大越好（若不考虑机械强度）。
但是输出功率越大、损耗功率越大，温度越高。
我们知道，电机内耐温最薄弱的东西是绝缘材料，如漆包线。
绝缘材料耐温有个限度，在这个限度内，绝缘材料的物理、化学、机械、电气等各方面性能都很稳定，其工作寿命一般约为20年。
按照允许温度的高低，电机常用的绝缘材料为A、E、B、F、H五种。
按环境温度为40摄氏度计算，这五种绝缘材料及其允许温度和允许温升如下表所示：-大家都知道衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念进行讨论。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为y、a、e、b、f、h、c7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，a级材料在105℃、b级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
绝缘等级和防护等级
绝缘等级与防护等级一、绝缘等级1、电机绝缘等级划分依据就是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级,各级的允许极限温度如下表。
所谓允许极限温度就是指电机绝缘材料的允许最高工作温度,它反应绝缘材料的耐热性能。
2、表:绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。
根据经验,A级材料在105℃、B级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度与温升均不会长期达设计值,因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短。
所以电机在运行中,温度就是寿命的主要因素之一。
二、IP防护等级IP(INTERNATIONAL PROTECTION)防护等级系统就是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具,人的手指等均不可接触到灯具内之带电部分,以免触电。
IP防护等级就是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二。
表一:防护程度防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体(如手掌)因意外而接触到灯具内部的零件。
防止较大尺寸(直径大于50mm)的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm)的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
绝缘等级
电动机的绝缘等级是依据所用国内绝缘材料的耐热等级划分的，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145
IP防护等级说明
防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
0：没有保护
防水等级(第一个X表示)
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水。
电动机温度不能超过多少度
电动机温度不能超过多少度电机正常运行的温度不宜超过多少度？一般来说，电机机身温度以不超过摄氏80度为好。
当超过该温度时，电机内绕组温度也已经比较高，且肯定会超过80°同时，机身温度也会传输到电机轴伸端，影响电机轴承的润滑等。
电动机温度超过多少会烧坏？一般来说电机绝缘等级如果是A级，环境温度40℃,那么电机的外壳温度应该小于60℃。
电机各部位的温度限度1、与绕组接触的铁心温升（温度计法）应不超过所接触的绕组绝缘的温升限度（电阻法），即A级为60°C,E级为75°C,B级为80°C,F级为100°C,H 级为125℃。
2、滚动轴承温度应不超过95℃,滑动轴承的温度应不超过80℃。
因温度太高会使油质发生变化和破坏油膜。
3、机壳温度实践中往往以不烫手为准。
4、鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近绝缘为限。
可预先刷上不可逆变色漆来估计。
电机的温度与温升衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念进行讨论。
1、绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃＞及180℃以上。
性能参考温度(°C)A80E95B1OOF120H145绝缘材料根据热稳定性可分为如下7个等级：1、Y级，90度，棉花2、A级,105度3、E级,120度4、B级，130度，云母5、F级，155度，环氧树脂6、H级，180度，硅橡胶7、C级，180度以上常用的B级电机，其内部的绝缘材料往往是F级的，而铜线可能使用H级甚至更高的，来提高其质量。
一般为提高使用寿命，往往规定高级绝缘要求，低一级来考核。
比如，常见的F级绝缘的油泵电机，做B级来考核，即其温升不能超过120度(留10度作为余量，以避免工艺不稳定造成个别电机温升超差)。
电机的绝缘等级
电机的绝缘等级分为那些等级？最佳答案电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核。
常用绝缘等级有E B F H C电阻法温升极限（空气冷却）单位：开尔文（K）E级75KB级80KF级100KH级125K是按耐热等级划分的吧Y 90A 105E 120B 130F 155H 180200 200220 220250 250绝缘等级分为以下七个等级，每一个等级温度（℃）如下Y A E B F H C90 105 120 130 150 180 180以上这是我刚找到的/电机绝缘等级提问两台绝缘等级为E的电机，其中一台为IP55，另一台为IP54，IP55的可以更好的防止水气进入电机，故问是否对绕组的绝缘保护要好一点？提问者：匿名最佳答案E是一个耐热等级的意思应该是120度IP第一个数字表示防水等级的意思第2个数字表示防固体进入的意思我有这方面的资料想了解的话留下MAIL具体的话要看2种电机的使用的地方就像1楼说的其实没有多大的影响如果使用环境湿度不大的话，基本上没什么影响。
不是的，IP55只能防止溅水，而不能防止水气进入电机内步，所以对绕组的绝缘跟IP44是一样的，如果你是用在温热的环境下可以选择温热带专用电机防护等级一样的电机绝缘就是一样的。
IP的意思：前面那个5是表示防尘，后面那个几是表示防水，4是防溅水，5是防喷水。
IPXY 不是绝缘等级的概念，而是防水/防尘等级的概念。
X表示防水效果的代号，Y表示防尘等级的代号。
绝缘等级OR绝缘水平
绝缘等级OR绝缘水平绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：温度等级Y级A级E级B级F级H级C级允许工作温度（℃）90 105 120 130 155 180 180℃以上因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
****什么是绝缘材料****电工常用的绝缘材料按其化学性质不同，可分为无机绝缘材料、有机绝缘材料和混合绝缘材料。
常用的无机绝缘材料有：云母、石棉、大理石、瓷器、玻璃、硫黄等，主要用作电机、电器的绕组绝缘、开关的底板和绝缘子等。
有机绝缘材料有：虫胶、树脂、橡胶、棉纱、纸、麻、人造丝等，大多用以制造绝缘漆，绕组导线的被覆绝缘物等。
混合绝缘材料为由以上两种材料经过加工制成的各种成型绝缘材料，用作电器的底座、外壳等。
）绝缘水平绝缘水平是电气设备能够承受住运行中各种过电压与长期最高工作电压作用的水平,要正确处理作用在绝缘上的各种电压（包括运行电压和各种过电压）、各种限压措施、绝缘强度这三者之间的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机的绝缘等级及防护等级
1． 电动机的绝缘等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
Tabel 1
电机绝缘等级 A级 E级 B级 F级 H级
最高允许温度（℃）
105 120 130 155 180
绕组温升限值（K）
60 75 80 100 125
性能参考温度（℃）
80 95 100 120 145
2． 防护等级
IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL
ELECTROTECHNICAL COMMISSION）所起草。将灯具依其防尘防湿气之特性加以分
级。这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触
电。IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等
级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越
高，两个标示数字所表示的防护等级如表一及表二所示：
表一：第一个标示特性号码（数字）所指的防护程度
0 没有防护 对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入 防止人体（如手掌）因意外而接触到灯具内部的零
件。防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入 防止人的手指接触到灯具内部的零件防止中等尺寸
（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入 防止直径或厚度大于2.5mm的工具、电线 或类似的
细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm 的固体物体侵入 防止直径或厚度大于1.0mm的工具、电线或类似的
细节小外物侵入而接触到灯具内部的零件。
5 防尘 完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯
具的正常工作。
6 防尘 完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码（数字）所指的防护程度
0 没有防护 没有防护。
1 防止滴水侵入 垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入 当灯具由垂直倾斜至15度时，滴水对灯具不会造成有
害影响。
3 防止喷洒的水侵入 防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具
造成损害。
4 防止飞溅的水侵入 防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入 防止各自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入 装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入 灯具浸在水中一定时间或水压在一定的标准以下能确保不因进
水而造成损坏。
8 防止沉没时水的侵入 灯具无限期的沉没在指定水压的状况下，能确保不因进水而造
成损坏。
- 防水试验
1、范围
防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容
（1）IPX1
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法见2.11
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口
的距离不大于200mm
试验条件：滴水量为1 0.5 mm/min；
试验持续时间：10 min；
（2）IPX2
方法名称：倾斜 15°滴水试验
试验设备：滴水试验装置及其试验方法见2.11
试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个 ．．．．．面，共四次。
试验条件： 滴水量为3 0.5 mm/min；
试验持续时间： 4×2.5 min（共10 min）；
（3）IPX3
方法名称：淋水试验
试验方法：
a.摆管式淋水试验
试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在
样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。 淋水时，摆管中点两边
各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边
各摆动60°，共120°。每次摆动(2×120°约4s 。
试验时间：连续淋水10 min 。
b.喷头式淋水试验
试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min
试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5
min 。
（4）IPX4
方法名称：溅水试验；
试验方法：
a.摆管式溅水试验
试验设备和试样放置：与上述第（3）条 IPX3 之a 款均相同；
试验条件: 除下述条件外，与上述第（3）条 IPX3 之a 款均相同；
喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆
中心。摆管沿垂两边各摆动180°，共约360°。每次摆动 (2×360° 约12s 。
试验时间： 与上述第（3） 条 IP
IP（INTERNATIONAL PROTECTION）防护等级和防水试验所依据的标准有：
1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防
护和防水试验标准：国际电工委员会标准IEC 529 – 598
2）国标GB 700 – 86
3）GB 4208等。
