旋风除尘器的设计
旋风除尘器的设计资料
•有0一6 •锅炉，0. •理烟气0 =
m3/h，0排 •
2000：kg率/m度3T，180粒度8，分浓布度见5 表2体，性要质8求、效76粉率5＞008005%尘密, 设9 计旋风
除尘=器。
9度91ρp = 99
2. 初定入口风速： 18m/s； 3. 确定入口断面积、进气管宽和高 :
A=Q/3600Vc ，=0.077m2 ，取尺寸比H/W=2.5 ， A=HW， 所以H=0.42m ， W=0. 18m
2)螺栓孔距确定
需满足JB/ZQ4248-86 。如螺栓直径为8mm ，孔距大于28mm 。对于旋风 除尘器法兰 ， 总满足 。故可视法兰尺寸而定 ，见法兰设计图
3)孔径确定
采用通孔 。10~ 15mm
4)螺栓直径、长度及螺纹长度的确定（C级全螺纹） 考虑时间关系 ，不作受力分析 。螺栓直径视孔径而定 ，GB5277-85 。选
将分割径代入筛分理论效率公式 ，将所计算的 分级效率填入表中 。其总效率为
因ηT ＞85%，故满足设计要求。
八 、压力损失估算
压力损失取上限 ，旋风除尘器阻力近似为1300Pa。
九、结构设计
1.外形图的画法
1020 6 5
技术要求
7 壳体均采用6mm厚Q235-A钢板制作采取连续焊
接 ，器外表面刷铁红防锈底漆一遍 ，完全干后
A.蜗壳的画法
1)蜗壳出口断面 寸确定
出口风速：v ＝12 15m/s abv ＝Q ，取a ＝b；
a ＝（Q/v）1/2 ＝〔5000/（15×3600）〕 1/2 ＝ 0.304~0.340 取a ＝b ＝320mm 2)确定偏心距 考虑焊接方便 ，蜗壳出口内壁距旋风出气管20mm， 于是中心线到出口蜗壳出口内壁距半径： r ＝230mm，
18万风量的旋风除尘器设计要求
18万风量的旋风除尘器设计要求
一、旋风除尘器的结构设计：能较好的旋风除尘器的外筒部分的高度为其直径的1-2倍，椎体部分的⾼度为直径的1-3倍，椎体的角度为20°-40°除尘器高的断面的宽高之也重要，宽高比越小。
⼆、除尘器的密性设计：由于气流旋转的原因，旋风除尘器内压强接近与轴心处越低，在下部的排尘处有着加大的负压。
因此，卸灰装置兼有卸灰和密封两种功能，是影响除尘器性能的主要的部位。
三、性能的匹配设计：除尘器的入口风速要保持在18-23米每秒的效率也会降低。
根据工况考虑压力的损失，尽可能的使它的动消动力耗减少。
除尘器的压力一般控制在500-1500Pa之间。
四、控制入口的含尘浓度设计：⼀般情况下，当旋风除尘器单独使用时，进口的粉尘浓度不宜大于每立方米1.5克。
当它作为一级除尘器使用时，进口的含尘浓度不宜大于每米立方米30克。
五、对于易燃易爆的粉尘处理，应该设置防爆装置。

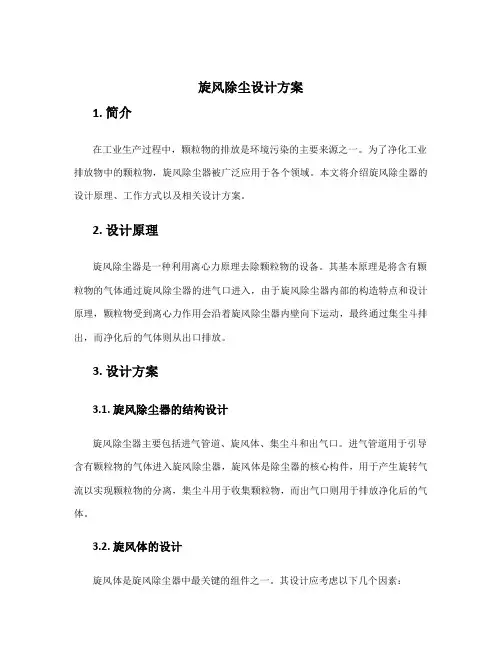

旋风除尘设计方案
旋风除尘设计方案1. 简介在工业生产过程中，颗粒物的排放是环境污染的主要来源之一。
为了净化工业排放物中的颗粒物，旋风除尘器被广泛应用于各个领域。
本文将介绍旋风除尘器的设计原理、工作方式以及相关设计方案。
2. 设计原理旋风除尘器是一种利用离心力原理去除颗粒物的设备。
其基本原理是将含有颗粒物的气体通过旋风除尘器的进气口进入，由于旋风除尘器内部的构造特点和设计原理，颗粒物受到离心力作用会沿着旋风除尘器内壁向下运动，最终通过集尘斗排出，而净化后的气体则从出口排放。
3. 设计方案3.1. 旋风除尘器的结构设计旋风除尘器主要包括进气管道、旋风体、集尘斗和出气口。
进气管道用于引导含有颗粒物的气体进入旋风除尘器，旋风体是除尘器的核心构件，用于产生旋转气流以实现颗粒物的分离，集尘斗用于收集颗粒物，而出气口则用于排放净化后的气体。
3.2. 旋风体的设计旋风体是旋风除尘器中最关键的组件之一。
其设计应考虑以下几个因素：•直径：旋风体的直径决定了旋风除尘器的处理能力。
较大的直径可以处理更大量的气体，但也需要更大的空间。
•高度：旋风体的高度影响颗粒物的分离效果。
较高的旋风体可以提高颗粒物的分离效率。
•锥角：旋风体的锥角决定了颗粒物的分离效果。
较小的锥角可以提高分离效率，但同时增加阻力。
•入口形状：入口形状的设计应考虑颗粒物的流动性，以确保颗粒物能够顺利进入旋风体。
3.3. 集尘斗的设计集尘斗是用于收集被除尘的颗粒物，其设计应考虑以下几个因素：•斗形：集尘斗的斗形应尽可能兼顾容积和流动性，以确保颗粒物能够顺利流动到出料口。
•出料口：集尘斗的出料口设计应考虑颗粒物的排出方式，可以选择手动清理或自动排出。
•材料选择：集尘斗的材料应选用耐磨损和耐腐蚀的材料，以提高设备的使用寿命。
4. 工作方式旋风除尘器的工作方式可以分为以下几个步骤：1.气体进入旋风除尘器的进气口，并通过进气管道进入旋风体。
2.在旋风体内，气体产生旋转气流，颗粒物受到离心力作用沿着旋风除尘器内壁向下运动。
【设计计算】旋风除尘器
旋风除尘器设计计算一、已知条件1、处理风量：8000m3过滤风速：1.0m/min /h2、空气温度：常温3、粉尘成分：SiO24、粉尘质量浓度：小于800g/m35、用途：砂轮机除尘6、选型方向：标准型旋风除尘器二、选用型号设进口速度20m/s，处理风量8000m3/h 故选择型号XLP/B-8.2进口速度20m/s，可处理风量8330 m3/h三、设计计算（计算值）1、进口截面积A=Q/v1=8000/(20*60*60)=0.112、入口宽度b=√A/2=0.2357m=235.7mm3、入口高度h=√4、筒体直径D=3.33b=0.7849m=784.9mm5、排出管直径d e=0.6D=470.94mm6、筒体长度L=1.7D=1334.33mm7、椎体长度H=2.3D=1805.27mm8、排灰口直径d1=0.43D=337.507mm9、排气管插入深度s=h=471.4mm四、设计计算（选用型号XLP/B-8.2）根据“三、设计计算”选用型号XLP/B-8.2D=820mm压力损失ξρv12=1150（根据《大气污染控制工程》参考得出）Δρ=12ξρv12=1150反算，设计参数如下：根据D=820mm；Δρ=121、进口截面积v1≦18.29取v1=18m/sA=Q/v1 =0.123’2、入口宽度b=D/3.33=246.25mm3、入口高度h=A/b =499.49mm取h=500mm3、筒体直径D=3.33b=820mm4、排出管直径d e=0.6D=492mm5、筒体长度L=1.7D=1394mm6、椎体长度H=2.3D=1886mm7、排灰口直径d1=0.43D=352.6mm8、排气管插入深度要求s＞h；这里取s=600mms=600mm＞h=500mm10、取v=18m/s时的压力损失标况下ρ1=1.293kg/m3换算得常温下ρ2=1.185kg/m3这里取ξ=5.8Δρ1=1ξρv12=1113.43Pa<1450Pa211、椎体角度θ=7°。
旋风除尘器设计（五篇范例）
旋风除尘器设计（五篇范例）第一篇：旋风除尘器设计中南大学本科生课程设计(实践)任务书、设计报告题目学生姓名指导教师学院专业班级学生学号除尘器设计计算苏小根马爱纯能源科学与工程学院热能与动力工程090210030904192012年月21日1.除尘器1．1 除尘器简介除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。
除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。
日常工业上使用的除尘器主要有：重力除尘器、惯性除尘器、电除尘器、湿除尘器、袋式除尘器、旋风除尘器等。
重力除尘器是使含尘气体中的粉尘借助重力作用自然沉降来达到净化气体的装置，它的特点是结构简单，阻力小，但体积大，除尘效率低，设备维修周期长。
惯性除尘器是一种利用粉尘在运动中惯性力大于气体惯性力的作用，将粉尘从气体中分离出来的除尘设备，特点是结构简单，阻力较小，但除尘效率低。
电除尘器利用含尘气体在通过高压电场电离时，尘粒荷电并受电场力的作用，沉积于电极上，从而使尘粒和气体分离的一种除尘设备，其特点是效率高、阻力低、适用于高温和除去细微粉尘等优点。
湿式除尘器是使含尘气体与水或者其他液体相接触，利用水滴和尘粒的惯性膨胀及其他作用而把尘粒从气流中分离出来，特点是投资低、造作简单，占地面积小，能同时进行有害气体的净化、含尘气体的冷却和加湿等优点。
袋式除尘器主要依靠编织的或毡织的滤布作为过滤材料达到分离含尘气体中粉尘的目的，特点是适应性比较强，不受粉尘比电阻的影响，也不存在水的污染问题，同时存在过滤速度低、压降大、占地面积大、换袋麻烦等缺点。
1.2除尘器的概念和分类除尘器是把粉尘从烟气中分离出来的设备叫做除尘器或除尘设备。
除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。
同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。
除尘器是锅炉及工业生产中常用的设施。
在国家采暖通风与空气调节术语标准中，明确了若干除尘器的具体含义，摘抄部分如下：除尘器：用于捕集、分离悬浮于空气或气体中粉尘例子粒子的设备，也称收尘器。
旋风除尘设计方案
旋风除尘设计方案旋风除尘设计方案旋风除尘器是一种常见的工业除尘设备，广泛应用于建筑材料、化工、冶金、电力等行业。
下面是一个旋风除尘器的设计方案：一、工作原理旋风除尘器利用离心力将粉尘分离出来。
工作时，含有粉尘的气体进入旋风除尘器，通过旋风除尘器内部的旋风叶片的作用，气体呈螺旋状流动，形成离心力。
由于粉尘颗粒的质量较重，它们受到离心力的影响，被分离出来并沉降到底部的灰斗中。
经过除尘处理的气体从旋风除尘器的顶部排出。
二、设计参数1. 气体流量：根据实际生产过程中产生的气体流量进行确定。
2. 气体温度：旋风除尘器的材料和结构应能够适应气体的高温和低温。
3. 气体含尘浓度：根据实际生产过程中气体中粉尘的含量进行确定。
4. 除尘效率要求：根据国家相关标准和行业要求确定。
三、设计方案1. 材料选择：旋风除尘器的主要构件应选用耐腐蚀、耐磨损的材料，如不锈钢、玻璃钢等。
2. 结构设计：旋风除尘器的结构应合理，方便维护和清洁。
3. 出灰装置设计：设计一个有效的出灰装置，确保粉尘可以及时排出。
4. 工艺流程设计：根据实际生产过程中对除尘设备的要求，确定旋风除尘器的位置、排气管道等。
四、设备运行维护1. 启动前检查旋风除尘器的各个部件是否完好，如有损坏及时更换。
2. 定期清理除尘器内部的粉尘，避免积灰影响除尘效果。
3. 定期检查旋风除尘器的运行情况，如有异常及时处理。
4. 注意旋风除尘器的安全问题，防止因设备故障引发火灾等事故。
通过合理设计和有效运行维护，旋风除尘器可以有效地将生产过程中产生的粉尘除去，提高了生产环境的清洁度，保护了工作人员的身体健康。
旋风除尘器的设计与计算
一、实习目的1、进一步了解旋风除尘器的有关计算2、熟悉用CAD画效果图3、查阅和整理各方面资料，了解旋风除尘器各方面性能及影响因素；二、设计题目设计一台处在常温（20°C），常温下含尘空气的旋风除尘器。
已知条件为：处理气量Q=1300m³/h，粉尘密度ρp=1960kg/m³,空气密度ρ=1.29 kg/m，空气粘度μ=1.8x10-5Pa.s，进入的粉尘粒度分布见下表：设计要求：XLT旋风除尘器，最后实现污染物的达标排放，且除尘效率为85%，压力损失不高于2000Pa。
提交文件：设计说明+旋风除尘器图（CAD制图），图纸输出A4纸。
三、旋风除尘器的工作原理1.1 工作原理（1）气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成；气流沿外壁由上向下旋转运动：外涡旋；少量气体沿径向运动到中心区域；旋转气流在锥体底部转而向上沿轴心旋转：内涡旋；气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。
（2）尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。
1.2特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。
（2）旋风除尘器的除尘效率一般达85%左右，高效的旋风除尘器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可达95%-98%，对于燃煤炉窑产生烟气的除尘效率可以达到92%-95%。
（3）XLT 旋风除尘器的主要特点（4）旋风除尘器捕集<5μm 颗粒的效率不高，一般可以作为高浓度除尘系统的预除尘器，与其他类型高效除尘器合用。
可用于10μm 以上颗粒的去除，符合此题的题设条件。
旋风除尘器的设计
旋风除尘器的设计二.说明书2.1图形设计：旋风除尘器图（图1）2.2设计数据：2.3旋风除尘器的参数计算许多学者都致力于旋风除尘器的研究，通过各种假设，他们提出了许多不同的计算方法。
由于旋风除尘器内实际的气、尘两相流动非常复杂，因此根据某些假设条件得出的理论公式目前还不能进行较精确的计算。
1.分割粒径（dc50）计算旋风除尘器的分割粒径（dc50）是确定除尘器效率的基础。
在计算时，因假设条件和选用系数不同，计算分割粒径的公式也各不同。
下面简要介绍一种计算方法，以说明旋风除尘器的除尘原理。
处于外涡旋的尘粒在径向会受到两个力的作用：惯性离心力（2-3-1）式中 vt——尘粒的切线速度，可以近似认为等于该点气流的切线速度，m/s；r——旋转半径，m。
向心运动的气流给予尘粒的作用力（2-3-2）式中 w——气流与尘粒在径向的相对运动速度，m/s。
这两个力方向相反，因此作用在尘粒上的合力（2-3-3）由于粒径分布是连续的，必定存在某个临界粒径dk作用在该尘粒上的合力之和恰好为零，即F=Fl－P=0。
这就是说，惯性离心力的向外推移作用与径向气流造成的向内飘移作用恰好相等。
对于粒径dc ＞dk的尘粒，因Fl＞P，尘粒会在惯性离心力推动下移向外壁。
对于dc ＜dk的尘粒，因Fl＜P，尘粒会在向心气流推动下进入内涡旋。
如果假想在旋风除尘器内有一张孔径为dk 的筛网在起筛分作用，粒径dc＞dk的被截留在筛网一面，d c ＜dk的则通过筛网排出。
那么筛网置于什么位置呢?在内、外涡旋交界面上切向速度最大，尘粒在该处所受到的惯性离心力也最大，因此可以设想筛网的位置应位于内、外涡旋交界面上。
对于粒径为dk 的尘粒，因Fl=P，它将在交界面不停地旋转。
实际上由于气流紊流等因素的影响，从概率统计的观点看，处于这种状态的尘粒有50％的可能被捕集，有50％的可能进入内涡旋，这种尘粒的分离效率为50％。
因此d k =dc50。
根据公式（5-4-7），在内外涡旋交界面上，当Fl=P时，旋风除尘器的分割粒径：（2-3-4）式中 r——交界面的半径，m；w——交界面上的气流径向速度，m／s；v0t——交界面上的气流切向速度，m／s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋风除尘器的设计分类号编号烟台大学毕业论文(设计)闪速炉用旋风除尘器设计The design of cyclone dust collector used by flash furnace申请学位: 工学学士学位院系: 机电汽车工程学院专业: 机械设计制造及其自动化姓名:学号:指导老师:2013年5月31日烟台大学闪速炉用旋风除尘器设计姓名:指导教师:2013年5月31日烟台大学烟台大学毕业论文(设计)任务书院(系):机电汽车工程学院机械设计制造及其毕业届姓名学号 200923501213 2013 专业别自动化毕业论文(设计)题目闪速炉用旋风除尘器设计职所学专指导教师学历本科副教授机械设计称业具体要求(主要内容、基本要求、主要参考资料等):1( 阅读与设计相关的文献5--10篇。
2( 熟练使用UG等软件建模～熟练使用AUTOCAD软件绘制二维图。
3( 绘制零件图。
装配图。
4( 认真完成毕业论文～字数不少于一万五千字～格式按学院要求～主张图文并茂～条理清晰。
阐述设计过程～完成设计体会。
进度安排:1.2013-03-10---2013-03-31: 查阅资料～熟悉UG,掌握旋风除尘器的原理与设计。
2.2013-04-01---2013-04-30: 完成旋风除尘器的零件参数设计。
3.2013-05-01---2013-05-10: 完成受力分析计算～改进相应零件～完成建模。
4.2013-05-11---2013-05-25: 完成旋风除尘器零件图和装配图。
5.2013-05-26---2013-06-05: 撰写毕业论文及指导教师审查。
指导教师(签字):年月日院,系,意见:同意教学院长(主任)(签字):年月日备注:摘要旋风除尘器是现在社会中一种常用的除尘装置，它的优点是结构简单，加工方便，可以设计成不同使用性能的种类，。
它还具有易于维修，价格低廉的优点，所以在现代化的工厂中，旋风除尘器是一种必不可少的除尘装置。
本次毕业设计的目的是通过自己的努力设计出符合要求的能够净化指定空气的除尘设备。
设计中应该具有设计的详细内容，设计完成的图纸和指定的计算分析。
并且把设计内容完善成册。
各部件设计内容设计主要包括筒体、锥体、进气管、排气管、排灰口的设计计算以及风机的选择计算等组成，筒体与锥体的法兰密封连接方式。
设计成型之后需要进行强度校核等一系列强度计算。
在获得规定的性能的同时设计力求结构简单，维护方便。
设计完成之后，尽量参考文献进行优化设计。
关键词:旋风除尘器各部件设计法兰密封连接强度校核ABSTRACTIn the modern world，Cyclone dust collector is a common device。
It has some advantages，like simple structure，easy to process，and it has mand kinds of the machine。
It has otheradvantages，like ease of maintenance，inexpensive。
So，in the modern factory，it is aessential Equipment。
The purpose of curriculum design is through their own efforts design products that meet removal equipment，who can specified the air。
Design should have the details ofcomputational analysis，then put them into a book.The parts of my design should has barrel,cone,into the trachea,exhaust pipe,hopper and so on.After the design we should carry on the calculate of the cyclone dust collector’s strength.If weGuarantee the performance,so we should find ways to make it simple and inexpensive.Key words: Cyclone dust collector Each component design Flange connection Strength check目录绪论 (1)第一章第二章旋风除尘器的工作原理与性能指标 (2)2.1闪速炉的简介 ....................................................33 2.2旋风除尘器的工作原理 ............................................2.3旋风除尘器的分类 ................................................42.4旋风除尘器的特点 ................................................42.5旋风除尘器内的流场 ..............................................42.6旋风除尘器内的压力分布 ..........................................72.7旋风除尘器的性能及其影响因素 ....................................7 第三章旋风除尘器各部分尺寸的确定 ......................................133.1形式的选择 (13)3.2确定旋风除尘器的尺寸 ...........................................133.3筒体尺寸的确定 .................................................133.4压力试验及其强度校核 ...........................................17 第四章各个零部件的设计 (20)4.1筒体的设计 .....................................................204.2锥体的设计 .....................................................224.3排尘阀的设计 ...................................................234.4支座的选择计算 .................................................244.5 其他部分的设计 .................................................274.6支架的设计计算 .................................................27 第五章典型零件的建模过程 (32)5.1 筒体的建模 .....................................................325.2 锥体的建模 ....................................................345.3除尘阀的建模 ...................................................34 第六章计算压力损失 ................................................... 35 后记 (39)致谢 ..................................................................40 参考文献 (41)烟台大学毕业论文(设计)第一章绪论毕业设计是每位大学生毕业之前的一次综合性的检测。
毕业设计需要每位学生通过大学四年里面所学的专业课、公共课的理论知识，然后通过查阅资料等实际方式，理论结合实际从而设计出符合要求的产品。
毕业设计锻炼了我们作为大学生应当具备的发现问题，解决问题的能力，为我们以后走上工作岗位打下了一个良好的基础。
我的毕业设计是旋风除尘器，在拿到毕业设计题目之前，我对于旋风除尘器知之甚少。
所以不断地搜集资料，最终拿出设计方案。
通过这次的毕业设计，我加深了专业课所学的知识，又学习了专业软件的使用。
我相信这次毕业设计对我以后的工作是很有帮助的。
随着人类发展和社会进步，我们越来越感激现代科技带给我们的便利，同时我们也面临着越来越严重的污染问题。
水污染，大气污染等已经严重影响到了我们的健康。
前段时间，全国持久不散的雾霾天气现在依然让人们感到大气污染的严峻形势。
环境污染的原因是多方面的，有一些生活垃圾的污染，还有一些工业生产带来的污染。
对我们影响最大的其实是工业生产中一些企业排放不达标所致。
在一些工厂，我们随处可见飘散的微尘，高耸的烟囱。
可想而知，这些污染物，特别是PM2.5以下的可吸入污染物对我们身体的健康有着很大的影响。
经济发展应当以人为本，可持续发展，所以，环境污染的防止是迫在眉睫的。
现在在工业生产上常用的除尘方式是使用除尘器除尘。
主要的除尘器的除尘方式有湿式除尘装置、机械式除尘、电除尘和袋式除尘器等。
我毕业设计所做的课题是旋风除尘器的设计。
旋风除尘器是机械式除尘装置的一种，机械式除尘还有重力沉降等几种常见的除尘方式。
旋风除尘器对于除去直径较大的尘粒效果显著，而在处理一些污染物尘粒较小的情况下，效果不好。
旋风除尘器是一种在大气污染防治中使用最多的设备。
由于旋风除尘器结构简单，没有运动部件，设备成本低廉，维修保养方便。
所以旋风除尘器是除尘设备中应用最多，使用最广的设备。
旋风除尘器的设备费用，维护保养成为旋风除尘器的主要参考指标。
旋风除尘器的设计主要包括:旋风除尘器的结构设计，各个零件的设计以及风机的选择。
同时，需要对旋风除尘器进行受力计算分析，以保证可靠性达到理想水平。
旋风除尘器的设计在结构上力求简单、经济。
在使用上力求效率高、维护方便，外观美观等。
首先明确旋风除尘器的工作原理，根据查阅到的文献对旋风除尘器内部流场惊醒了而一些概括的介绍。
这样做的目的是能够宏观的了解到整个旋风除尘器内部每个位置的气流的运动规律，如各点的运动方向，运动速度等一些参数。
