2019年中考物理试题分类汇编第3期电压与电阻专题
2019年中考物理试题分类汇编
1 电压与电阻专题
一、选择题
1.（2019安徽，17）如图 ，电源电压保持不变，R为定值电阻 。闭合开关 ，向左移动滑片P ，则 （ ）
A. 电压表的示数变大，电流表的示数变大 B. 电压表的示数变大 ，电流表的示数变小
C. 电压表的示数不变，电流表的示数变大 D. 电压表的示数变小 ，电流表的示数变大
2.（2019吉林，4）有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（ ）
A.U甲=U乙 B.U甲＜U乙
C.U甲＞U乙 D.无法确定
3.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ）
A.变阻器断路 B.小灯泡短路
C.电流表短路 D.小灯泡断路
4.（2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A. B.
C. D.
5.（2019天津，10）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个2019年中考物理试题分类汇编
2 小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
6.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（ ）
7.（2019攀枝花，11）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是（ ）
A．甲灯短路 B．甲灯断路 C．乙灯断路 D．丙灯断路
8.(2019北京，10)如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（ ）
A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等 2019年中考物理试题分类汇编
3 C．通过灯L1的电流与通过灯L2的电流一定相等
D．通过灯L1的电流与通过电源的电流一定相等
9.（2019福建，13）在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
10..(2019绥化，7)下面四幅电路图中，仪表使用正确的是（ ）
11.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表测量电源电压
C．断开S2，闭合S1时S3，R1和R2串联
D．断开S1，闭合S2时S3，R2被短路
12.（2019玉林，）超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作
A.保险丝 B.输电导线
C.电炉丝 D.变阻器的电阻丝
13.（2019玉林，）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是 2019年中考物理试题分类汇编
4
A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变小，电压表的示数变大
D.电流表的示数数大，电压表的示数变小
14.（2019菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（ ）
15.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（ ）
A．变大，变大 B．变大，变小 C．变小，变小 D．变小，变大
16.(2019怀化，12)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。下列说法中，不是碳纤维材料具有的优点的是
A.密度小 B.强度大 C.超导性 D.抗腐强
二、填空题
1.（2019广东，21）如图所示，图甲中电流表的读数为 A，图乙中电压表的读数为 2019年中考物理试题分类汇编
5 V．
2.（2019铜仁，16） 滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小，从而改变流过电路中的 。
3.(2019云南，19)如图所示,电压表的读数是 V
三、实验题
1.(2019绥化，25)在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝，其规格、材料如表所示。
（1）实验中通过观察
来比较电阻的大小，此过程用到的研究方法是
。
（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是
。
（3）分别将
（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。
2.（2019黄石，20）（1）为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、2019年中考物理试题分类汇编
6 c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论：
①比较a、b两次电表示数，可以得出电阻大小跟导体
有关。
②比较b、c两次电表示数，可以得出电阻大小跟导体 有关。
③由实验可以得出：三个电阻丝阻值从大到小关系是 。
（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：
①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。乙同学是想利用 来反映电阻丝发热量的大小。
②乙同学选择的电路图如图3所示，采取的是三个电阻丝
（选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。
③接通电路，观察到小木棍掉落的先后顺序是
。
结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，电阻大的电阻丝产生的电热 （选填“多”或“少”），发现该结论与已学的焦耳定律不符。请你帮助他进行解释：在相同的通电时间内，当 时，电阻大的电热就多；当
时，电阻大的电热就少。
2019年中考物理试题分类汇编
——电压与电阻专题答案
一、选择题
1.（2019安徽，17）如图 ，电源电压保持不变，R为定值电阻 。闭合开关 ，向左移动滑片P ，则 （ ）
A. 电压表的示数变大，电流表的示数变大 B. 电压表的示数变大 ，电流表的示数变小 2019年中考物理试题分类汇编
7 C. 电压表的示数不变，电流表的示数变大 D. 电压表的示数变小 ，电流表的示数变大
【答案】A
2.（2019吉林，4）有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（ ）
A.U甲=U乙 B.U甲＜U乙
C.U甲＞U乙 D.无法确定
【答案】A
3.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ）
A.变阻器断路 B.小灯泡短路
C.电流表短路 D.小灯泡断路
【答案】A
4.（2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A. B.
C. D.
【答案】A
5.（2019天津，10）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ） 2019年中考物理试题分类汇编
8 A. 短路 B. 断路 C. 短路 D. 断路
【答案】A
6.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（ ）
【答案】C
7.（2019攀枝花，11）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是（ ）
B．甲灯短路 B．甲灯断路 C．乙灯断路 D．丙灯断路
【答案】B
8.(2019北京，10)如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（ ） 2019年中考物理试题分类汇编
9 A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．通过灯L1的电流与通过电源的电流一定相等
【答案】B。
9.（2019福建，13）在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
【答案】D。
10..(2019绥化，7)下面四幅电路图中，仪表使用正确的是（ ）
【答案】B。
11.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表测量电源电压
C．断开S2，闭合S1时S3，R1和R2串联
D．断开S1，闭合S2时S3，R2被短路
【答案】D。

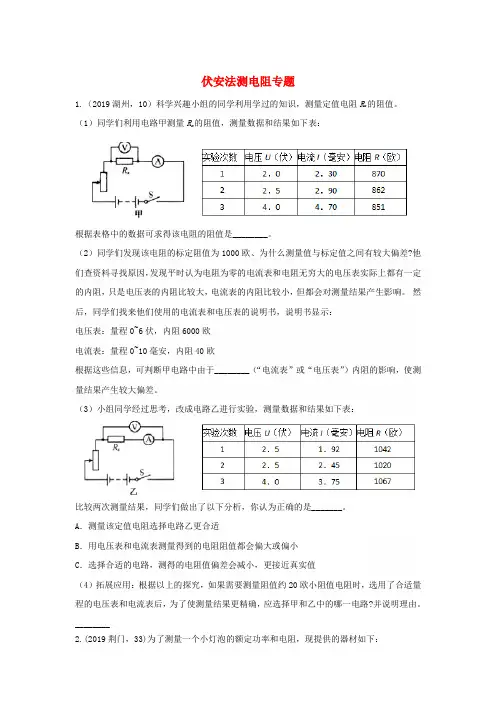

【精品】2019年中考物理试题分类汇编：50伏安法测电阻专题.Word
伏安法测电阻专题
1.（2019湖州，10）科学兴趣小组的同学利用学过的知识，测量定值电阻Rx的阻值。
（1）同学们利用电路甲测量Rx的阻值，测量数据和结果如下表：
根据表格中的数据可求得该电阻的阻值是________。
（2）同学们发现该电阻的标定阻值为1000欧、为什么测量值与标定值之间有较大偏差?他们查资料寻找原因，发现平时认为电阻为零的电流表和电阻无穷大的电压表实际上都有一定的内阻，只是电压表的内阻比较大，电流表的内阻比较小，但都会对测量结果产生影响。 然后，同学们找来他们使用的电流表和电压表的说明书，说明书显示：
电压表：量程0~6伏，内阻6000欧
电流表：量程0~10毫安，内阻40欧
根据这些信息，可判断甲电路中由于________（“电流表”或“电压表”）内阻的影响，使测量结果产生较大偏差。
（3）小组同学经过思考，改成电路乙进行实验，测量数据和结果如下表：
比较两次测量结果，同学们做出了以下分析，你认为正确的是_______。
A．测量该定值电阻选择电路乙更合适
B．用电压表和电流表测量得到的电阻阻值都会偏大或偏小
C．选择合适的电路，测得的电阻值偏差会减小，更接近真实值
（4）拓展应用：根据以上的探究，如果需要测量阻值约20欧小阻值电阻时，选用了合适量程的电压表和电流表后，为了使测量结果更精确，应选择甲和乙中的哪一电路?并说明理由。
________
2.(2019荆门，33)为了测量一个小灯泡的额定功率和电阻，现提供的器材如下：
A小灯泡一个（额定电压为2.5V，阻值约几欧）；B电流表（0－0.6A－3A）；C电压表（0－3V－15V）；D滑动变阻器（10Ω 1A）；E滑动变阻器（50Ω 0.3A）；F滑动变阻器（500Ω
0.1A）；G电源（3V），H导线若干
（1）滑动变阻器应选
（填器材前的序号）。
（2）选出合适的滑动变阻器后，按如图甲所示的电路，将乙图中的实验器材用导线连接起来，其中有一处连接错误，错误的地方是 。
【中考物理真题2019】电功和电功率计算题真题分类汇编3 电功率与电压、电流的关系(共11题,有答案)
1 电功和电功率计算题真题分类汇编3 电功率与电压、电流的关系（共11题，有答案）
1．（2019•贵阳）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。
2．（2019•东营）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。
项目 参数
额定电压（V） 220
R1额定功率（W） 1936
R2额定功率（W） 968
电动机功率（W） 44
适用面积（m2） 10
（1）开关均闭合，求浴霸正常工作时的干路电流是多少？
（2）正常工作时，求R1的阻值是多少？
（3）实际电压为200V时，求R2的实际功率是多少？
（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）
2 3．（2019•随州）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三档，铭牌见下表（“中温”档功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”档。（R1＞R2）
求：（1）R1的阻值；
（2）“中温”档正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”档正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为1.1×103J/（kg•℃））
2019年中考物理试题分类汇编五伏安法测电阻专题
1 / 33
2019年中考物理试题分类汇编五伏安法测电阻专题
编 辑：__________________
时 间：__________________
教学资料范本
2 / 33 伏安法测电阻专题
1.（20xx湖州，10）科学兴趣小组的同学利用学过的知识，测量定值电阻Rx的阻值。
（1）同学们利用电路甲测量Rx的阻值，测量数据和结果如下表：
根据表格中的数据可求得该电阻的阻值是________。
（2）同学们发现该电阻的标定阻值为1000欧、为什么测量值与标定值之间有较大偏差?他们查资料寻找原因，发现平时认为电阻为零的电流表和电阻无穷大的电压表实际上都有一定的内阻，只是电压表的内阻比较大，电流表的内阻比较小，但都会对测量结果产生影响。然后，同学们找来他们使用的电流表和电压表的说明书，说明书显示：
电压表：量程0~6伏，内阻6000欧
电流表：量程0~10毫安，内阻40欧
根据这些信息，可判断甲电路中由于________（“电流表”或“电压表”）内阻的影响，使测量结果产生较大偏差。
（3）小组同学经过思考，改成电路乙进行实验，测量数据和结果如下表：
比较两次测量结果，同学们做出了以下分析，你认为正确的是_______。
A．测量该定值电阻选择电路乙更合适
B．用电压表和电流表测量得到的电阻阻值都会偏大或偏小
C．选择合适的电路，测得的电阻值偏差会减小，更接近真实值
（4）拓展应用：根据以上的探究，如果需要测量阻值约20欧小阻值电阻时，选用了合适量程的电压表和电流表后，为了使测量结果更精确，应选择甲和乙中的哪一电路?并说明理由。________
2.(20xx荆门，33)为了测量一个小灯泡的额定功率和电阻，现提供的器材如下：
3 / 33 A小灯泡一个（额定电压为2.5V，阻值约几欧）；B电流表（0－0.6A－3A）；C电压表（0－3V－15V）；D滑动变阻器（10Ω 1A）；E滑动变阻器（50Ω 0.3A）；F滑动变阻器（500Ω

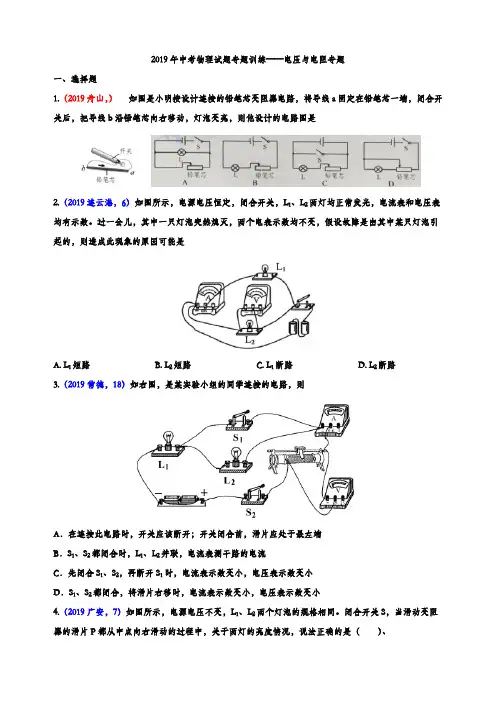

2019年中考物理试题专题训练——电压与电阻专题2(word版含参考答案)
2019年中考物理试题专题训练——电压与电阻专题
一、选择题
1.（2019舟山，） 如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开
关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是
2.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表
均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是
A. L1短路B. L2短路C. L1断路D. L2断路
3.（2019常德，18）如右图，是某实验小组的同学连接的电路，则
A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端
B．S1、S2都闭合时，L1、L2并联，电流表测干路的电流
C．先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小
D．S1、S2都闭合，将滑片右移时，电流表示数变小，电压表示数变小
4.（2019广安，7）如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻
器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）、
A．L1始终比L2暗B．L1始终比L2亮
C．L1和L2都变暗D．L1和L2都变亮
5.（2019巴中，1）下列描述与生活实际相符的是（ ）
A．一名中学生的正常身高约为800mm
B．小明百米短跑的平均速度约为15m/s
C．人体正常体温约为42℃
D．我国家庭电路的正常工作电压是220V
6.（2019巴中，15）如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路
7.（2019自贡，13）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则
电阻R1和R2两端的电压分别为（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V

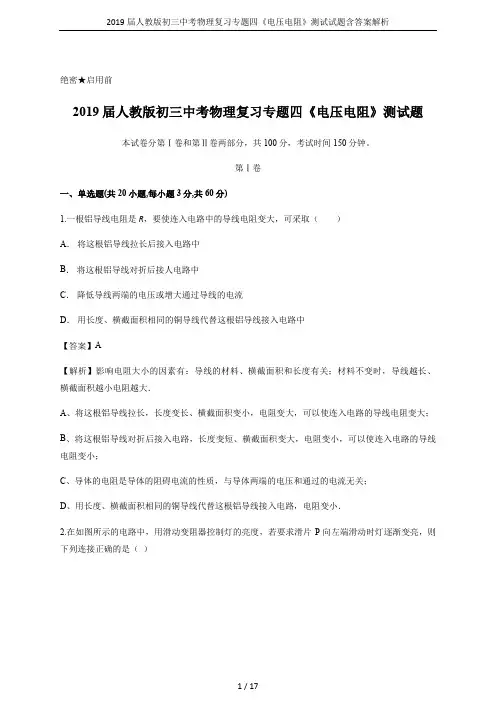

2019届人教版初三中考物理复习专题四《电压电阻》测试试题含答案解析
2019届人教版初三中考物理复习专题四《电压电阻》测试试题含答案解析
1 / 17 绝密★启用前
2019届人教版初三中考物理复习专题四《电压电阻》测试题
本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间150分钟。
第Ⅰ卷
一、单选题(共20小题,每小题3分,共60分)
1.一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取（ ）
A． 将这根铝导线拉长后接入电路中
B． 将这根铝导线对折后接人电路中
C． 降低导线两端的电压或增大通过导线的电流
D． 用长度、横截面积相同的铜导线代替这根铝导线接入电路中
【答案】A
【解析】影响电阻大小的因素有：导线的材料、横截面积和长度有关；材料不变时，导线越长、横截面积越小电阻越大．
A、将这根铝导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大；
B、将这根铝导线对折后接入电路，长度变短、横截面积变大，电阻变小，可以使连入电路的导线电阻变小；
C、导体的电阻是导体的阻碍电流的性质，与导体两端的电压和通过的电流无关；
D、用长度、横截面积相同的铜导线代替这根铝导线接入电路，电阻变小．
2.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列连接正确的是（ ） 2019届人教版初三中考物理复习专题四《电压电阻》测试试题含答案解析
2 / 17
A．M接C，N接D
B．M接A，N接B
C．M接C，N接B
D．M接A，N接D
【答案】C
【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路，滑片P向左滑动时CP段电阻丝的长度变小，电阻减小，电路中电流增大，灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.

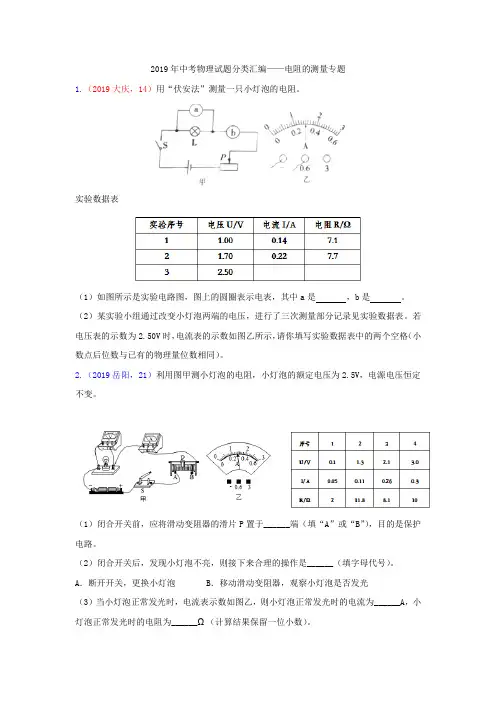

2019年中考物理试题分类汇编——小灯泡的电阻的测量专题 含答案
2019年中考物理试题分类汇编——电阻的测量专题
1.（2019大庆，14）用“伏安法”测量一只小灯泡的电阻。
实验数据表
（1）如图所示是实验电路图，图上的圆圈表示电表，其中a是 ，b是 。
（2）某实验小组通过改变小灯泡两端的电压，进行了三次测量部分记录见实验数据表。若电压表的示数为2.50V时，电流表的示数如图乙所示，请你填写实验数据表中的两个空格（小数点后位数与已有的物理量位数相同）。
2.（2019岳阳，21）利用图甲测小灯泡的电阻，小灯泡的额定电压为2.5V，电源电压恒定不变。
（1）闭合开关前，应将滑动变阻器的滑片P置于______端（填“A”或“B”），目的是保护电路。
（2）闭合开关后，发现小灯泡不亮，则接下来合理的操作是______（填字母代号）。
A．断开开关，更换小灯泡 B．移动滑动变阻器，观察小灯泡是否发光
（3）当小灯泡正常发光时，电流表示数如图乙，则小灯泡正常发光时的电流为______A，小灯泡正常发光时的电阻为______Ω（计算结果保留一位小数）。 （4）某同学根据记录的部分实验数据，计算出小灯泡的电阻，发现有一组测量数据存在错误。请指出错误数据的序号并说明判断依据______。
3.（2019广安，25）学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔划线代替导线，完成图甲中实物电路的连接，要求：①滑片P向右移动时，电流表示数变小；②连线不能交又；
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是
。
A．电压表短路 B．电压表断路 C．滑动变阻器短路 D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时、电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 移动（选填“左”或“右”）。
2019中考物理分类汇编：考点20：电压 电阻
一、选择题
1.（2019年青岛市，11，3分）利用如图电路探究串联电路的规律，下列做法正确的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不冋的用电器或改变电源电压进行多次实险
【答案】ABD
【解析】（1）在串联电路中，一个开关可以控制所有用电器，开关位置改变时，控制作用不变；
（2）串联电路中电流处处相等；
（3）电压表电阻很大，要并联在用电器两端；
（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论。
A、分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故A正确；
B、分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故B正确；
C、电压表要并联在用电器两端；若分别将电压表串联在a、b、c处，相当于断路，不能探究电路中各用电器两端电压与电源两端电压的关系，故C错误；
D、本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实险，故D正确；
故选ABD。
2. （2019广西贵港，1，3）
【答案】B
【解析】
A. 人体正常体温约37 ºC
B. 初中物理课本的长度约27cm
C. 对人体的安全电压不高于36V
D. 一位中学生的质量约为50kg
3. （2019黑龙江省龙东地区，1，2分）
【答案】C
【解析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。 A、一节新干电池的电压为1.5V，故A不符合实际；
2019年初中物理中考复习19：电压电阻(含答案及详细解析)
马思特培圣教育
- 1 -
2019年初中物理中考复习 19：电压 电阻
一、单选题（共11题；共22分）
1. ( 2分 ) 关于电压、电流和电阻。下列说法正确的是（ ）
A. 电压使导体中产生大量自由电子 B. 电压使自由电荷定向移动形成电流
C. 导体中通过的电流越大，它的电阻越小 D. 绝缘体在任何情况下都不会导电
2. ( 2分 ) 甲和乙是同种材料、相同横截面积的导体，若长度L甲＞L乙 ， 则R甲、R乙的大小关系是（ ）
A. R甲＞R乙 B. R甲＜R乙 C. R甲＝R乙 D. 无法确定
3. ( 2分 ) 如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为乙图所示，则电阻R1和R2两端的电压分别为（ ）
A. 8V 2V B. 10V 2V C. 2V 8V D. 2V 10V
4. ( 2分 ) 关于滑动变阻器和电阻箱的下列说法中，正确的是( )
A. 它们都能任意连续改变接人电路的电阻大小 B. 它们都能显示接入电路的电阻大小
C. 它们都是靠改变导线的粗细来改变电阻的 D. 它们都能逐渐改变所在电路的电流大小
5. ( 2分 ) 教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）
A. 总电流增大 B. 总电压增大 C. 总电阻增大 D. 总电压、总电流都不变
(完整版)2019年中考物理试题分类汇编——变阻器型动态电路专题(版包含答案),推荐文档
2019 年中考物理试题分类汇编——变阻器型动态电路专题
1.（2019 重庆 B 卷，12）如图所示，电源电压保持不变.滑动变望器的滑片 P 移动到某一位置不动，然后改变电阻 R/的阻值，得到多组电流、电压值，记录如下表。第 4 次实验时电阻箱的电功率为
W；分析数据发现：电阻箱在第 2、6 次（或第 3、5 次）实验时电功率相等。由此推理：电阻箱在第 1 次与后而第 n 次实验时的电功率也相等.则第 n 次实验时电阻箱的阻值为
2.（2019 青岛，23）如图甲所示电路，电源电压 U 保持不变，R1 和 R2 为定值电阻，R3
为滑动变阻器。开关 S 闭合、S1 断开、S2 置于 a 时，调节滑动变阻器，电压表 V1 的示数与电流表 A 的示数关系图线如图乙的 I 所示；开关 S 和 S1 闭合、S2 置于b 时，调节滑动变阻器，电压表 V2 的示数与电流表 A 的示数关系图线如图乙的 II 所示。请画出该题的各个等效电路图。求：
（1） 电阻 R1 的阻值。
（2） 电源电压 U 和电阻 R 2 的阻值。
3.（2019 菏泽，12）如图所示电路（电源电压保持不变），闭合开关 S，当滑动变阻器的滑 片向右端移动时，下列说法正确的是（ ）
A. 电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻 R1 的电功率变大
4.(2019 天水,6)如图甲所示的电路，在滑动变阻器R2 的滑片P 从B 向A 滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（ ）
A．R1 的阻值是 20Ω
B. 当电流表的示数是 0.4A 时，R2 接入电路的阻值是 30Ω
C. 电 源 电 压 是 16V
D．该电路的最大电功率为 7.2W
5.（2019 重庆A 卷，12）图的电路中，电源电压可调，灯 L 上标有“6V 6 W”的字样，
2019年中考物理试题专题分类：43电流与电压电阻的关系专题
全国中考资源分类汇编72大项
全国中考资源分类汇编72大项 电流与电压、电阻的关系专题
1.（2019安徽，8）如图示为电阻A和B的I - U图象 。 若将A.B串联接入某电源两端 ，则闭合开关后，它们两端的电压UA、UB 之比是 ______；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 ________ V 。
2.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为 ，电源电压为 V。
3.（2019赤峰，12）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为 A；当该金属丝两端电压降为0V时，它的电阻为 Ω。
4.（2019江西，17）处理物理实验数据时，经常选用坐建立坐标系。如图所示，所建立的坐标系符合物理要求的是
5.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
全国中考资源分类汇编72大项
全国中考资源分类汇编72大项 A．0.3 A B．0.6 A C．0.9 A D．1.2 A
6.（2019呼和浩特，8）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是
A. 用电器甲电阻不变，大小为0.1Ω
B. 用电器乙电阻随着电流增大而变大，最大值10Ω
C. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43A
D. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
7.（2019德州，24）探究“电流与电压和电阻的关系”：
实验电路 （1）请根据图（甲）中电路图，用笔画线代替导线将实物图（乙）连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。
