四种液体混合装置控制系统
题目：四种液体混合装置控制系统
要求：有四种液体A、B、C、D需要在容器中混合成液体待用，初始时容器是空的，所有输出均失效。
按下启动信号，阀门1、2打开，注入液体A、B；到达L时， 1关闭，2、3打开，注入液体B、C；到达I时， 2、3关闭，打开4和加热器R；当温度传感器达到60℃时并液位达到H，关闭R和阀4，打开阀门5，6，释放液体；当最低位液位传感器L=0时，关闭5，停留3秒后，关闭6。
进入下一个循环。
按下停车按钮,要求停在初始状态。
没有停车按钮按下必须循环25次后复位，并声光报警10秒。
采用自动，手动控制。
设计思路
1.分析题目，写出I/O分配点数，画出电路图
2.做出功能表图。
3.找出题目中的难点。
4.看书复习以前学过的知识，避免在做题时犯下低级错误。
解题步骤
1.此题我将它分为8个输入点，9个输出点，所以选用30个点的I/O接口。
2.画出电路图。
3.根据条件写出功能表图。
4.根据功能表图写出梯形图和语句表。
I/O端口分配图:
分析题意，确定I/O点数，为8个输入，9个输出，选择CPM1A，30点I/O接口
接线图：
功能表图：
梯形图：
语句表：
总结
本周我们进行了PLC电气控制技术的实训，我选择的是第三十三组四种液体的混合装置的控制。
经过几个月PLC课程的学习，我觉得如果只把这个课题做出来那就太简单了，所以我在原题的基础上增加了难度，就是添加自动和手动的程序。
原本以为自己会很容易的就做出来，没想到在设计的过程中经常会遇到一些小的麻烦，开始的时候，我居然连什么是自动程序都没弄明白，结果被老师说了，心情挺差的，不过我并没有放弃。
既然老师说我就说明我还是存在问题的，我不能让老师对我失望，经过我向其他同学请教，我终于弄明白了手动程序的原理。
通过答疑，我觉得老师对我没有失去信心，我还是太小，以后我要多多锻炼，不能因为一点小小的挫折就退缩。
这次实训让我对功能表图、接线图、梯形图、语句指令有了更加充分的了解。
在原有的基础上我更加把他们弄得更透彻，更加明白。
通过实训检验了我对理论知识的学习情况，其实光学书本上的理论知识是不行的，应该将知识与实践相互结合，发现问题，解决问题，加深印象，让自己的能力得到加强。
实训时，我得到了其他同学的帮助，也得到了老师的批评教育，在这里我诚挚的对帮助过我的同学说声谢谢，谢谢你们。
因为是你们指引了我，才会让我的思路更加明确。
实训虽然结束了，但实训中所遇到的问题仍会继续的影响我今后的学习，不拍挫折，勇往直前。
说白了，如果想要学到知识，在你认真的态度的背后，还应该有种不要脸的精神。
学号：10101226
姓名：程显冬。
用PLC实现多种液体自动混合控制
用PLC实现多种液体自动混合控制近年来PLC在处理速度、控制功能、通信能力以及控制领域等方面都不断有新突破，因此当今PLC是集计算机技术、通信技术和自动控制技术为一体的新型工业控制装置，它具有可靠性高，编程方便、环境要求低、体积小、重量轻、功耗低等特点，是一种专为工业控制设计及过程控制的数字运算操作的电子系统，是实现机电一体化的理想控制设备。
PLC的应用范围很广泛，目前国内市场的PLC较常见的进口机有美国的AB 公司和通用电气（CE）公司，日本的三菱公司的立石公司，以及德国的西门子公司的产品。
日本松下电工公司的FP系列PLC进入国内市场相对较晚，但因其品种齐全、功能完善，而且在设计上有其独到之处，所以近年来推广很快。
FP1系列机属于小型机，它一般由主控单元、扩展单元、智能单元三部分组成。
该系列包括有C14, C16, C24, C40, C56, C72六种型号的主机和E8,E16,E24,E40四种型号的扩展单元。
主控单元加扩展单元的I/O点数最大可扩展至152点。
FP1系列不但硬件配置齐全，而且软件功能也很强，共有192条指令。
它具有结构紧凑、硬件配置齐全、软件功能强大等特点，而且它的某些功能甚至可与大型机相媲美，所以具有较高的性价比，特别适合于在轻工行业的中小型企业中推广应用。
本文采用日本松下公司生产的FP1系列C40---AFP12416（电源电压为AC100—240V，输入点数为24点，输出点数为16点，输入电压为DC24V，输出类型为继电器输出，AFP12416为品名）可编程控制器为主控部件，设计了一种对多种液体进行自动混合的控制系统。
一、系统简介及控制要求多种液体混合控制主要是将3种液体分别注入、搅拌、加热，最终达到自动混合的目的，L1、L2、L3为液位传感器，被液面淹没时输出高电平；Y1、Y2、Y3、Y4为电磁阀，得电时打开，失电时关闭；M为搅拌电机；H为加热器，如图1所示。
具体控制要求如下：1.初始状态容器是空的，阀门Y1、Y2、Y3、Y4均为OFF,液位传感器L1、L2、L3均为OFF，搅拌机M为OFF，加热器H为OFF。

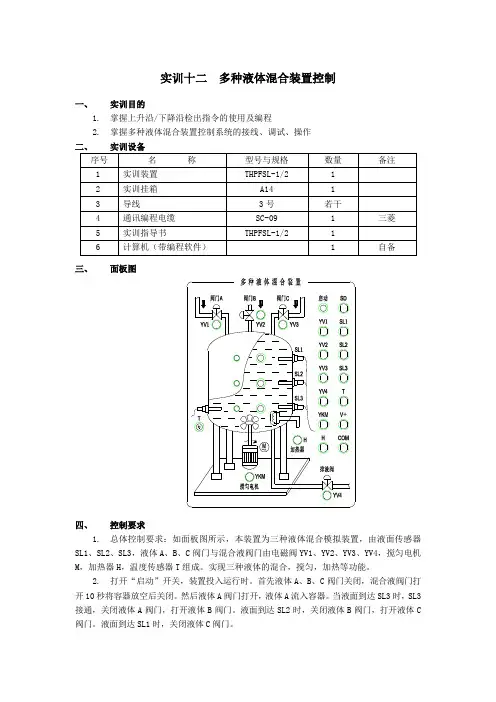

多种液体混合装置控制
实训十二多种液体混合装置控制一、实训目的1.掌握上升沿/下降沿检出指令的使用及编程2.掌握多种液体混合装置控制系统的接线、调试、操作三、面板图四、控制要求1.总体控制要求：如面板图所示，本装置为三种液体混合模拟装置，由液面传感器SL1、SL2、SL3，液体A、B、C阀门与混合液阀门由电磁阀YV1、YV2、YV3、YV4，搅匀电机M，加热器H，温度传感器T组成。
实现三种液体的混合，搅匀，加热等功能。
2.打开“启动”开关，装置投入运行时。
首先液体A、B、C阀门关闭，混合液阀门打开10秒将容器放空后关闭。
然后液体A阀门打开，液体A流入容器。
当液面到达SL3时，SL3接通，关闭液体A阀门，打开液体B阀门。
液面到达SL2时，关闭液体B阀门，打开液体C 阀门。
液面到达SL1时，关闭液体C阀门。
3.搅匀电机开始搅匀、加热器开始加热。
当混合液体在6秒内达到设定温度，加热器停止加热，搅匀电机工作6秒后停止搅动；当混合液体加热6秒后还没有达到设定温度，加热器继续加热，当混合液达到设定的温度时，加热器停止加热，搅匀电机停止工作。
4.搅匀结束以后，混合液体阀门打开，开始放出混合液体。
当液面下降到SL3时，SL3由接通变为断开，再过2秒后，容器放空，混合液阀门关闭，开始下一周期。
5.关闭“启动”开关，在当前的混合液处理完毕后，停止操作。
五、功能指令使用及程序流程图1.上升沿/下降沿检出指令使用上升沿/下降沿检出指令，仅在指定位软元件的上升沿或下降沿接通一个扫描周期。
2.程序流程图六、端口分配及接线图1.端口分配及功能表序号PLC地址（PLC端子）电气符号（面板端子）功能说明1X00 SD 启动（SD）2X01 SL1 液位传感器SL13X02 SL2 液位传感器SL24X03 SL3 液位传感器SL35X04 T 温度传感器T6Y00 YV1 进液阀门A7Y01 YV2 进液阀门B8Y02 YV3 进液阀门C9Y03 YV4 排液阀门10Y04 YKM 搅拌电机11Y05 H 加热器12主机COM、面板COM接电源GND 电源地端13主机COM0、COM1、COM2、COM3、COM4、COM5、接电源GND电源地端14面板V+接电源+24V 电源正端2.PLC外部接线图七、操作步骤1.检查实训设备中器材及调试程序。
多种液体混合控制
河南机电高等专科学校生产过程自动化专业综合实训报告多种液体混合控制系部: 自动控制系专业: 生产过程自动化班级:姓名:学号:成绩:二零一二年十二目录一、引言 (1)二、系统总体方案设计 (2)2.1系统硬件配置及组成原理 (2)2.2系统变量定义及I/O地址分配表 (5)2.3硬件系统接线图设计 (5)三、控制内容及程序设计 (6)3.1控制要求及内容 (7)3.2 PLC与上位监控软件通信 (8)3.3控制程序设计思路 ·························································错误!未定义书签。
四、结束语 (9)参考文献 (10)附录：带功能注释的源程序 (11)一、引言在工艺加工最初，把多种原料在合适的时间和条件下进行加工得到产品，一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要，实际生产中需要更精确、更便捷的控制装置。
随着科学技术的日新月异，自动化程度要求越来越高，原来的液体混合装置远远不能满足当前自动化的需要。
可编程控制器液体自动混合系统集成自动控制技术，计量技术，传感器技术等技术与一体的机电一体化装置。
液体混合plc控制系统设计
学号：2011133308遂度Z商大尊课程设计题目液体混合PLC控制系统设计学院计算机科学与信息工程学院班级2011级自动化3班学号学生姓名指导教师刘宵惠2014 年5 月29 H液体混合PLC控制系统设计2011级自动化三班摘要在上世纪60年代末PLC的出现，便以其独特的优点得到迅速地发展和普及，并在冶金、机械、纺织、轻工、化工等众多行业中取代了传统的继电器控制。
掌握可编程序控制器的工作原理，具备设计、调试和维护可编程序控制器控制系统的能力，已经成为现代工业对电气技术人员和相关工科学生的基本要求。
将PLC用于多种液体混合控制系统，对于学习和在工业上的应用，尤其是在化工工业上的应用显得非常的重要。
设计以三种液体混合控制系统为例，根据设计要求对其硬件系统组成、软件系统设计和整个系统的整合调试等有关设计及制作过程做简单的介绍和说明，以阐述PLC在多种液体混合控制系统中应用。
同时，设计釆用欧姆龙公司的CPM1A系列机型进行了控制系统的PLC程序设计。
关键词：多种液体，混合装置，自动控制一、设计目的通过四种液体混合PLC控制系统设计，使学生进一步熟悉有关PLC电气控制的理论知识，PLC的结构、组成、工作原理，掌握根据控制要求用PLC进行控制系统设计及控制程序设计方法和步骤，培养同学们的工程意识的工程实践能力。
二、方案设计1 •方案设计内容及要求（1）按下启动按钮，电磁阀YV1和YV2同时为ON,液体A和液体B同时注入罐中。
当液面高度达到H3时，液体检测传感器H3为ON,电磁阀YV1和YV2同时为OFF,液体A 和液体B同时停止注入。
（2）磁阀YV3和YV4同时为ON,液体C和液体D同时注入罐中。
当液面高度达到H4 时，液体检测传感器H4为ON,电磁阀YV3和YV4同时为OFF,液体C和液体D同时停止注入。
（3）启动搅拌机搅拌液体5s后M停止，同时加热器RY通电、温控仪TE通电，N, 开始加热液体并进行温度检测，经30s加热器RY和温控仪TE断电；或加热到60° C时，温控仪输出控制信号使PLC自动切断加热器电源，发出超温报警信号。
液体自动混合装置控制系统设计与装调PPT课件
5）顺序功能图（SFC块）的跳（JUMP）符号的输入。 将光标移至顺序功能图（SFC块）的第16行蓝色线条框内， 然后单击快捷工具栏中的“ ”图标，或者按快捷键F8， 会出现如图所示画面。
在“SFC 符号输入”对话框中的“跳（JUMP）”对应 的“步属性”框内输入“0”，单击“确定”按钮，即出 现完整的顺序功能图（SFC块）画面。
一、编程元件——状态继电器（S）
类别 初始状态继电器 回零状态继电器 通用状态继电器 断电保持状态继电器 报警用状态继电器
元件编号 S0～S9 S10～S19 S20～S499 S500～S899 S900～S999
点数
用途及特点
10
用于状态转移图（SFC）的初始 状态
10
多运行模式控制当中，用作返回 原点的状态
程序初始化梯形图编程界面
1）初始化梯形图的输入。在梯形图编程界面中，输入 初始化脉冲指令M8002及置位指令SET S0，如图所示。
程序初始化梯形图画面
2）启动、停止和连续/单周控制梯形图的输入。利用 “启—保—停”编程方法，输入本任务控制系统的启动、 停止和连续/单周控制的梯形图。
（3）顺序功能图（SFC块）的输入 1）顺序功能图（SFC 块）的命名。双击管理窗口中“程 序”下的“MAIN”图标，出现如图所示画面。
2）在界面左侧管理窗口中，选择“程序”下的“MAIN” 图标，然后单击右键，弹出快捷菜单，选择其中的“改变 程序类型”选项并单击，打开 “改变程序类型”对话框。
3）单击“确定”按钮，然后再单击管理窗口中的 “MAIN”图标即出现利用顺序功能图（SFC块）编程方 法转换成的梯形图画面。
通过由顺序功能图（SFC块）向梯形图的转换，可以得 到本任务PLC控制系统的完整梯形图。
多种液体自动混合控制系统设计
多种液体自动混合控制系统设计液体自动混合控制系统可以应用于许多领域，例如工业生产，医疗设备，生物科技等。
设计一个多种液体自动混合控制系统时，需要考虑以下几个方面：传感器选择，控制算法设计，执行器选择，系统稳定性和安全性。
首先，传感器选择是系统设计的关键。
液体自动混合控制系统需要能够测量液体的温度、流量、压力和浓度等关键参数。
因此，需要选择适当的传感器来实现这些测量，并将测量结果反馈给控制系统。
其次，控制算法设计是液体自动混合控制系统的核心。
根据具体的应用场景和需求，可以选择不同的控制算法，如PID控制算法，模糊控制算法或模型预测控制算法。
控制算法将根据传感器的反馈信号来调节液体的混合比例或浓度，以达到预期的混合效果。
第三，执行器选择是液体自动混合控制系统中不可忽视的一部分。
根据混合液体的性质和混合要求，可以选择不同类型的执行器，如阀门、泵或搅拌器。
执行器将根据控制算法的指令来调节混合液体的流量和速度，以实现到达目标浓度。
其次，系统稳定性和安全性是一个多种液体自动混合控制系统设计过程中需要非常注意的方面。
稳定性是指系统在长时间运行下的可靠性和一致性，控制算法需要设计得稳定并能够适应不同的工作条件。
安全性是指系统在运行过程中能够避免发生意外，从而保证操作人员和设备的安全。
因此，在系统设计过程中需要考虑到一些防护装置和报警系统。
最后，设计师应该在系统实施前进行充分的测试和验证。
通过测试和验证，可以确保设计满足需求，并且能够在不同情况下保持稳定工作。
总之，多种液体自动混合控制系统的设计需要综合考虑传感器选择、控制算法设计、执行器选择、系统稳定性和安全性等方面。
只有全面考虑这些因素，才能设计出一个稳定可靠、安全高效的液体自动混合控制系统。
简述液体混合系统的工作原理
简述液体混合系统的工作原理一、液体混合系统的主要组成1. 混合容器:用于容纳和混合不同液体的容器。
2. 传动装置:为混合设备提供动力的电机或发动机等。
3. 混合机构:螺旋桨、定位叶轮等进行液体混合的机械部件。
4. 传动机构:组成主要包括齿轮减速器、轴、联轴器等。
5. 控制系统:检测和控制混合系统参数的各种传感器、控制器。
二、液体混合系统的工作原理1. 不同液体按比例进入混合容器中。
2. 传动装置输出动力通过传动机构带动混合机构旋转。
3. 混合机构对各种液体进行机械搅拌、乳化、分散等操作。
4. 在混合机构的作用下,各组分逐步均匀分布,形成稳定的混合液体。
5. 控制系统实时监测液位、转速、温度等参数,精确控制混合效果。
三、液体混合系统的主要类型1. 桨式混合机:桨叶直接混合容器中的液体,结构简单。
2. 泵循环混合:利用泵循环液体通过固定部件混合。
3. 机械混合:如双轴捏合机,通过机械剪切混合。
4. 静态混合器:无运动部件,利用液体间相互作用混合。
5. 超声波混合:利用超声波乳化液体,提高混合效果。
四、液体混合系统的设计注意事项1. 根据混合物性质选择结构和材料。
2. 设备顶部留有足够空间,以便添加材料。
3. 配备传感器监测混合效果。
4. 合理选择混合机构转速和搅拌时间。
5. 考虑易清洁、防腐蚀、防爆等要求。
6. 添加冷却水夹套以控制混合反应热。
综上所述,液体混合系统通过机械作用使不同液体充分接触混合,是许多领域如化工、食品、医药等的重要单元设备。
选择适宜的混合方式和优化设计对获得理想的混合效果至关重要。
液体混合装置(全).
液体混合装置的控制系统设计摘要随着科学技术的发展，人们的生活日趋自动化，生产技术更是如此。
PLC 作为计算机家族中的一员，是为工业控制应用而设计的。
随着微处理器、计算机和通信技术的飞速发展，可编程序控制器PLC在工业控制中的地位也日益提升并且在工业控制中得到广泛应用，而且可编程控制器在工业控制中所占比重在迅速的上升。
本次设计是利用PLC实现两种液体的自动混合。
此次设计主要考虑其各个不同状态动作的连续和关联，对不同的状态进行不同的动作控制输出，从而实现将AB两种液体混合的周期性控制（包括单周期）。
本次设计的主要意义是：用PLC编程来控制，一方面可以省去人力物力，从而达到节省成本的目的；另一方面，程序的合理性，全面性和可靠性可以使液体混合能更安全可靠全面的实现。
关键词：液体混合装置；PLC编程；自动控制目录1 绪论 (4)1.1 研究现状 (4)1.2液体混合的特点及新型控制的特点 (4)1.3研究的方法 (5)1.3.1继电器控制系统 (5)1.3.2单片机控制 (5)1.3.3可编程序控制器控制 (6)1.4研究本课题的意义 (6)2 混合装置系统设计 (8)2.1设计任务书 (8)2.2 系统的整体设计要求 (8)2.3系统方案的设计思想 (10)3 系统硬件的设计 (11)3.1系统流程图 (11)3.2 电机硬件接线图 (12)3.3系统主电路图 (12)3.4 PLC输入输出的分配 (13)3.5 液体混合装置的接线图 (13)3.6 PLC控制的相关流程 (14)4 软件设计 (15)4.1 PLC概况 (15)4.2 PLC特点 (15)4.3 PLC的基本组成 (15)4.3.1 中央处理器（CPU） (16)4.3.2 存储器模块 (16)4.3.3输入/输出模块 (16)4.3.4 编程器 (16)4.3.5 电源模块 (16)4.4 PLC的工作原理 (17)4.4.1扫描技术 (17)4.4.2 PLC的两种工作状态 (18)4.5可编程控制器梯形图 (19)4-6 语句表 (20)5 各部件的选择与校核 (21)5.1液面传感器的选择 (21)5.2 电磁阀的选择 (22)5.3缸体材质的选择 (23)5.4搅拌器的选用与校核 (24)5.5轴封的选用与校核 (25)5.6搅拌轴的校核 (26)5.7 电动机的选用与校核 (27)5.8元件选择 (28)6总结及进一步研究方向 (29)致谢 (30)参考文献 (31)1 绪论1.1 研究现状随着工业技术的不断革新，在炼油、化工、制药等行业中，多种液体混合是必不可少的工序，而且也是其生产过程中是非常重要的组成部分。
多种液体自动混合装置的PLC控制讲解
2、 状态转移图及状态功能
第二步：绘制状态转移图 顺序控制若采用步进指令编程，则需根据流程图画出状态
二、项目介绍
由PLC控制的多种 液体自动混合装置，适 合如饮料的生产、酒厂 的配液、农药厂的配比 等。L1、L2、L3为液位 传感器，液面淹没时接 通，两种液体的流入和 混合液体放液阀门分别 由电磁阀YV1、YV2、 YV3控制，M为搅拌电动 机。
二、项目介绍
控制要求：
（1）初始状态。装置初始状态为：液体A、液体B阀 门关闭（YV1、YV2为OFF），放液阀门将容器放空 后关闭。 （2）启动操作。按下启动按钮SB1，液体混合装置 开始按下列规律操作。
转移图。状态转移图是用状态继电器(简称状态)描述的流程图。
状态元件是构成状态转移图的基本元素，是可编程序控制器的 元件之一。
2、 状态转移图及状态功能
状态可提供以下三种功能 ： (1) 驱动负载。状态可以驱动M、Y、T、S等线圈。可以
直接驱动和用置位SET指令驱动，也可以通过触点联锁条件来
驱动。例如，当状态S20置位后，它可以直接驱动Y1。在状态 S20与输出Y1之间有一个联锁条件Y2。 (2) 指定转移的目的地。状态转移的目的地由连接状态之 间的线段指定，线段所指向的状态即为指定转移的目的地。 例如，S20转移的目的地为S21。
顺控设计法的设计步骤
功能表图的绘制 根据以上分析和被控对象工作内容、步骤、顺序和控 制要求画出功能表图。绘制功能表图是顺序控制设计法中 最为关键的一步。 功能表图又称做状态转移图，它是描述控制系统的控 制过程、功能和特性的一种图形。 功能表图不涉及所描述控制功能的具体技术，是一种 通用的技术语言，可用于进一步设计和不同专业的人员之 间进行技术交流。 各个 PLC 厂家 都 开发 了 相 应 的 功 能 表 图 ， 各 国 家 也 都制 定 了 国 家 标 准 。 我 国 1986 年 颁 布 了 功 能 表 图 国 家 标 准 （GB6988.6-86）。
液体自动混合装置的PLC控制毕业设计
毕业设计液体自动混合装置的PLC控制摘要：本文所介绍的多种液体自动混合装置是一种适用于工业环境下的新型通用自动控制装置。
在本设计中采用了日本三菱公司FX系列FX2N可编程控制器，以三种液体的混合控制为例，将三种液体按一定比例进行混合，之后对液体进行搅拌，搅拌后加热，待加热到特定温度后从容器中流出，并实现整个控制系统的自动循环控制。
在控制系统中通过装置中的液位传感器控制液体流量，温度传感器控制混合液体的温度，实现了对液体混合装置的控制。
在设计中具体完成了PLC硬件设计和软件编程，并通过系统调试，达到自动混合液体的目的，提高了液体混合生产的自动化程度和生产效率，可以用于工业上液体混合及后期加工等，基本适合于工业生产要求，其便于维修和保养。
关键词：多种液体；混合装置；自动控制；PLCAutomatic liquid mixing device PLC controlABSTRACT: This text is introducing at Counts Various Liquids Automatic to mix with PLC. The control system is a kind of new in general use automatic control device that be applicable to the industry environment, which uses FX series model FX2N PLC made by Mitsubishi Electric of Japan to complete the control of the device that used to mix the liquid. The design of the three liquid mixture in control as an example, is to a certain proportion by the three liquid mixture, after beat up the mixture, then calefaction the mixture, and form a circle. It through the process liquid level sensor to control liquid flux, have finished the hardware design of PLC and software programming, and debugged and tested the whole system. In conclusion, the device is capable of mixing the liquid automatically. The technique improves the automation extent of the liquid production line and productivity. It can use for the liquid on the industry mix with and the post-process and so on; basic suitable for the industry produces the request, easy operation, repair and maintenance.Keywords: Variety Of Liquid ；Mixed Devices ；Automatic Control ；PLC目录1.绪论 (1)1.1课题背景 (1)1.2技术的发展趋势 (1)1.3设计的目的 (2)2.可编程控制器的基本结构及工作原理 (3)2.1可编程控制器的基本结构 (3)2.1.1中央处理器 (3)2.1.2存储器 (4)2.1.3输入/输出（I/O）模块 (4)2.1.4编程器 (4)2.1.5电源 (5)2.2可编程控制器的工作原理 (5)2.3可编程控制器的主要功能 (6)2.4可编程控制器的主要特点 (6)3.液体自动混合装置的PLC实现 (8)3.1 液体混合装置示例 (8)3.2 液体混合装置控制要求 (9)3.3 PLC硬件的选择 (11)3.4 PLC硬件的实现 (13)3.4.1 机型选择 (13)3.4.2 I/O点数分配 (14)3.4.3液体混合装置I/O外部接线图 (14)3.5 PLC软件的实现 (15)3.5.1软件编程的基本知识 (15)3.5.2液体自动混合装置控制程序 (16)3.5.3控制梯形图 (18)3.5.4语句表 (19)4.结论 (20)参考文献 (21)致谢 (22)外文翻译 (23)附件 (52)1.绪论1.1课题背景随着科学技术的迅猛发展，自动控制技术在人类活动的各个领域中应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要指标。
