文丘里综合实验仪器——推荐优质的流体力学实验仪器之一
以下是杭州源流科技毛根海教授团队研发的一系列实验仪器的简单介绍。
名称：自循环流动演示实验
型号：MGH-ZL1-1-3
一、主要功能：
1、能显示如下30余种流谱图案及相关原理：逐渐扩散、逐渐收缩、突然扩大、突然收缩、壁面冲击、直角弯道、文丘里流量计、孔板流量计、园弧进口管嘴流量计、壁面冲击、园弧形弯道、30°弯头、直角园弧弯头、直角弯头、45°弯头、非自由射流、分流、合流、YF—溢流阀、闸阀、蝶阀、明渠逐渐扩散、单圆柱绕流及卡门涡街、多圆柱绕流、明渠渐扩、桥墩形钝体绕流、流线体绕流、正反流线体绕流等流段上的湍流流动图谱。
2、“双稳放大射流阀”流动原理显示，包括射流附壁效应、边界层分离等。
3、可供分析进出水口、蝶阀、闸阀等阀门的过流阻力、受力情况及震动原因等。
4、可用以分析卡门涡街水力特性。
5、可供实验分析局部水头损失机理，及其与边界形状的定性关系；。
二、主要配置及技术参数
1、水泵外壳由安全可靠ABS全封包绝缘，防止漏电，调频水泵，流速PWM 数字型无级可调速，演示现象效果更佳。
2、狭缝流道为显示屏面，水为工作流体，空气泡为示踪介质，由显示屏、水泵、掺气装置、供水箱、电光源等组成的壁挂式自循环流动演示仪，包含工程常见的各种流场。
3、无级可调掺气装置，掺气量多少及气泡大小均可调。
4、一套7台分体壁挂式自循环装置。
单台主要部件有：双向配置T4平面片光源，有机玻璃流道，彩色有机玻璃机体，显示屏，亚光黑后罩。
5、配套高教社出版的教材。
（毛根海教授主编）
名称：自循环文丘里综合实验仪器
型号：MGH-ZW 2-3-3
一、主要功能：
1、流量电测实时显示与手测功能并存，实验内容多功能。
2、定量测量实验——文丘里流量计的率定及流量因数的测量。
3、定性分析实验——文丘里流量计结构与布置；多孔均压环构造。
4、设计性实验——文丘里流量计最大允许过流量的理论分析与实验。
二、主要配置及技术参数：
1、美国原装进口精密传感器，教学专用实时数显管道式流量仪，经重量法标定误差1%FS。
2、数字温度传感器测温范围-50℃—110℃。
3、计算机型实验桌，规格1500×550×800，自循环供水系统，抗腐蚀ABS 全封闭防水绝缘安全外壳水泵，功率30W,扬程2m，有机玻璃蓄水箱与恒压供水器。
4、多孔均压环结构文丘里流量计，自循环管阀。
5、有滑尺与校准镜面的可调式多管倒U型测压计，毫米刻度。
6、配套高教社出版的，并由公司董事长及技术领衔人毛根海教授主编的配套教材。
7、能自动绘制水头线的数据处理软件。
8、拥有原创自主知识产权。
提供实验报告测试样本。
（可作调试验收标准）
9、配套文丘里综合实验WEB网络版实验虚拟仿真CAI软件，基于互联网+，电脑、IPAD、手机都可通过其上的WEB浏览器访问做实验，不需下载APP，网上实验真正做到了24小时全开放，方便学生实验虚实结合，真实具有网络虚
拟仿真测量，记录，后台强大的逻辑计算功能，随时随地进行实验预习和复习。
10、配套文丘里综合实验WEB网络版实验虚拟仿真CAI软件，具备真正用户实验交互操作，实时仿真实验数据、动画反馈的功能；可供学生利用网络做各项实验的过程操作、数据采集和成果分析，还设有实验提示、错误纠正等功能，以辅导学生按正确途径深入有序进行实验。
杭州源流科技有限公司直接为毛根海教授发明的获得过二次国家的级教学成果奖、2016年全国高校自制教学实验仪器一等奖的新一代流体力学、水力学教学仪器及其软件的研制与推广服务。
同时承担流体力学、水力学教学仪器的售后服务，包括仪器的维修、顺访以及软件升级维护等。
更多详情请拨打联系电话或登录杭州源流科技有限公司官网网址：/。
伯努利方程综合实验【能量方程实验】——推荐优质的流体力学实验仪器之一
以下是杭州源流科技毛根海教授团队研发的一系列实验仪器的简单介绍。

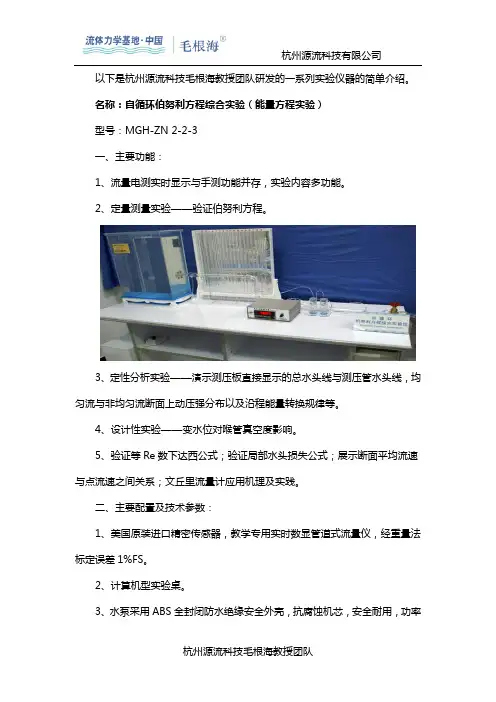

名称：自循环伯努利方程综合实验（能量方程实验）型号：MGH-ZN 2-2-3一、主要功能：1、流量电测实时显示与手测功能并存，实验内容多功能。
2、定量测量实验——验证伯努利方程。
3、定性分析实验——演示测压板直接显示的总水头线与测压管水头线，均匀流与非均匀流断面上动压强分布以及沿程能量转换规律等。
4、设计性实验——变水位对喉管真空度影响。
5、验证等Re数下达西公式；验证局部水头损失公式；展示断面平均流速与点流速之间关系；文丘里流量计应用机理及实践。
二、主要配置及技术参数：1、美国原装进口精密传感器，教学专用实时数显管道式流量仪，经重量法标定误差1%FS。
2、计算机型实验桌。
3、水泵采用ABS全封闭防水绝缘安全外壳，抗腐蚀机芯，安全耐用，功率30W,扬程2m。
有机玻璃蓄水箱与恒压供水器。
4、测流速毕托管7只，有12测点的变高程变管径的实验管道，强化了位能、压能、动能之间能量转换的直观效果。
5、自循环管阀，有滑尺与校准镜面的可调式19管测压计。
6、配套高教社出版的，并由公司董事长及技术领衔人毛根海教授主编的配套教材。
7、能自动绘制水头线的数据处理软件。
8、拥有原创自主知识产权。
提供实验报告测试样本（可作调试验收标准）。
9、配套能量（伯努利）方程实验WEB网络版实验虚拟仿真CAI软件，基于互联网+，电脑、IPAD、手机都可通过其上的WEB浏览器访问做实验，不需下载APP，网上实验真正做到了24小时全开放，方便学生实验虚实结合，真实具有网络虚拟仿真测量，记录，后台强大的逻辑计算功能，随时随地进行实验预习和复习。
公司针对毛根海教授在浙江大学期间发明的系列流体力学水力学实验仪器设备，巧妙应用了流体力学原理进行了多项前端测量结构的创新，并结合现代量测技术，多面解决了桌面小型流体水力学教学实验设备小流量低水头的高数字化测量难题，至今已申请获得发明专利15项、软件著作权11项，研发了新一代的流体力学水力学实验仪器及其为适应互联网时代的潮流，新开发了WEB网络版流体力学虚拟仿真实验CAI软件。
文丘里混合器工作原理
文丘里混合器工作原理一、介绍文丘里混合器文丘里混合器（Vortex Mixer）是一种常见的实验室设备，用于混合液体样品或溶解固体样品。
它利用高速旋转的混合头产生的涡旋流动，将样品快速混合均匀。
文丘里混合器通常由电动机、混合头、控制面板和支架组成。
二、电动机控制旋转文丘里混合器的电动机是整个设备的核心部件，它负责驱动混合头旋转。
电动机的转速可通过控制面板上的旋钮调节，通常可以调节的范围为0到2500转/分钟。
转速越高，混合效果越强。
三、混合头产生涡旋流动混合头是文丘里混合器的另一个重要组成部分，它位于电动机的输出轴上。
当电动机转动时，混合头也会随之旋转。
混合头上通常有一个橡胶杯，样品放置在杯中。
当混合头旋转时，橡胶杯内的样品也会随之旋转，产生涡旋流动。
四、涡旋流动混合样品文丘里混合器通过混合头产生的涡旋流动将样品进行混合。
涡旋流动的产生与混合头的设计有关，混合头通常采用特殊的形状和结构，以产生涡旋流动。
涡旋流动将样品快速混合均匀，使溶液中的溶质充分溶解，固体样品充分悬浮。
五、使用文丘里混合器的注意事项1. 样品量不宜过多：文丘里混合器的混合头容量有限，过多的样品可能会影响混合效果。
2. 避免溢出：在使用文丘里混合器时，应控制转速，避免样品溢出。
3. 调节混合时间：混合时间的长短取决于样品的性质和需要的混合程度，需要根据实际情况进行调节。
4. 清洁混合头：使用完毕后，应及时清洁混合头，防止样品残留影响下次使用。
六、文丘里混合器的应用领域文丘里混合器广泛应用于化学实验室、生物实验室、医药研发等领域。
在化学实验室中，它常用于混合试剂、催化反应和溶解固体样品。
在生物实验室中，它常用于混合细胞培养液、DNA溶液等。
在医药研发中，它常用于制备药物溶液和混合药物。
七、总结文丘里混合器是一种常用的实验室设备，利用高速旋转的混合头产生的涡旋流动，将样品快速混合均匀。
它在化学实验室、生物实验室和医药研发等领域有广泛的应用。

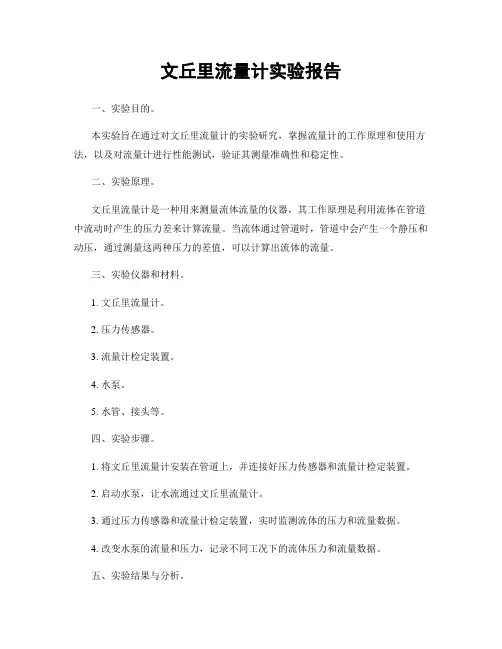

文丘里流量计实验报告
文丘里流量计实验报告一、实验目的。
本实验旨在通过对文丘里流量计的实验研究，掌握流量计的工作原理和使用方法，以及对流量计进行性能测试，验证其测量准确性和稳定性。
二、实验原理。
文丘里流量计是一种用来测量流体流量的仪器，其工作原理是利用流体在管道中流动时产生的压力差来计算流量。
当流体通过管道时，管道中会产生一个静压和动压，通过测量这两种压力的差值，可以计算出流体的流量。
三、实验仪器和材料。
1. 文丘里流量计。
2. 压力传感器。
3. 流量计检定装置。
4. 水泵。
5. 水管、接头等。
四、实验步骤。
1. 将文丘里流量计安装在管道上，并连接好压力传感器和流量计检定装置。
2. 启动水泵，让水流通过文丘里流量计。
3. 通过压力传感器和流量计检定装置，实时监测流体的压力和流量数据。
4. 改变水泵的流量和压力，记录不同工况下的流体压力和流量数据。
五、实验结果与分析。
通过实验数据的记录和分析，我们得出了文丘里流量计在不同工况下的流体流量数据。
通过对比实验数据和理论值，我们发现文丘里流量计的测量准确性较高，且稳定性良好。
在不同压力和流量下，文丘里流量计的测量误差较小，能够满足工程实际需求。
六、实验结论。
通过本次实验，我们对文丘里流量计的工作原理和性能有了更深入的了解。
实验结果表明，文丘里流量计具有较高的测量准确性和稳定性，能够满足工程实际需求。
在实际工程应用中，我们可以根据不同的工况选择合适的文丘里流量计，以确保流体流量的准确测量。
七、实验注意事项。
1. 在实验过程中，要注意安全操作，避免发生意外事故。
2. 实验中要严格按照操作规程进行，确保数据的准确性和可靠性。
3. 实验结束后要对仪器进行清洁和保养，以确保下次实验的顺利进行。
八、参考文献。
1. 《流量计原理与应用》。
2. 《流体力学实验指导》。
以上为本次文丘里流量计实验的实验报告，希望能对相关领域的研究和应用提供一定的参考价值。

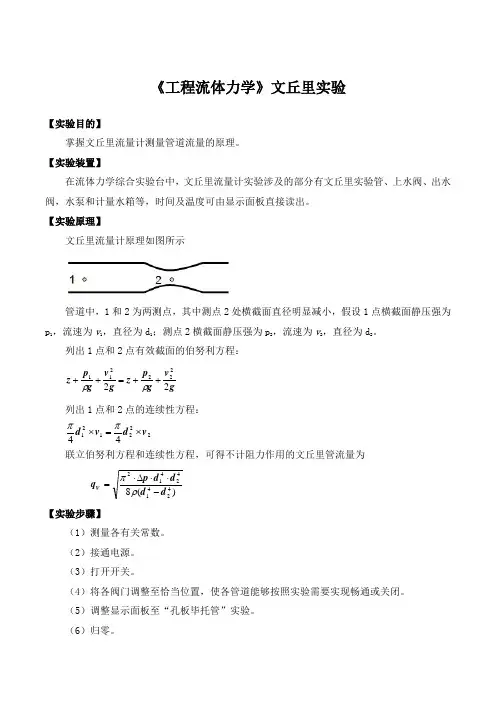

《工程流体力学》文丘里实验
《工程流体力学》文丘里实验【实验目的】掌握文丘里流量计测量管道流量的原理。
【实验装置】在流体力学综合实验台中，文丘里流量计实验涉及的部分有文丘里实验管、上水阀、出水阀，水泵和计量水箱等，时间及温度可由显示面板直接读出。
【实验原理】文丘里流量计原理如图所示管道中，1和2为两测点，其中测点2处横截面直径明显减小，假设1点横截面静压强为p 1，流速为v 1，直径为d 1；测点2横截面静压强为p 2，流速为v 2，直径为d 2。
列出1点和2点有效截面的伯努利方程：gv g p z g v g p z 22222211++=++ρρ 列出1点和2点的连续性方程：22212144v d v d ⨯=⨯ππ联立伯努利方程和连续性方程，可得不计阻力作用的文丘里管流量为 )(8424142412d d d d p q V -⋅⋅∆⋅=ρπ 【实验步骤】（1）测量各有关常数。
（2）接通电源。
（3）打开开关。
（4）将各阀门调整至恰当位置，使各管道能够按照实验需要实现畅通或关闭。
（5）调整显示面板至“孔板毕托管”实验。
（6）归零。
（7）打开水泵，调节进水阀门，全开出水阀门，使压差达到测压计可测量的最大高度。
（8）测读压差。
（9）逐次关小调节阀，改变流量5次并记录压差，注意调节阀门应缓慢。
（10）把测量值记录在实验表格内，并进行有关计算。
（11）如测管内液面波动时，应取平均值。
注意事项：显示面板读数为负压，即实测位置压强有一定的真空度，但并不影响两个测点的压强差，直接读取即可。
【实验数据记录】1、记录有关常数实验装置台号__________水温__________________管道内径d____________1____________喉部内径d22、实验数据文丘里实验数据记录表。
流体力学实验中的常用工具和仪器介绍
流体力学实验中的常用工具和仪器介绍流体力学是研究流体在力学中的行为和性质的学科，广泛应用于各个领域。
在流体力学实验中，常用的工具和仪器起着至关重要的作用，帮助研究人员观察和测量流体的各种参数，从而深入了解流体的特性和行为。
下面将介绍几种常见的流体力学实验中使用的工具和仪器。
流体力学实验室中常用的工具之一是流量计。
流量计用于测量液体或气体经过管道的流量。
有很多种类型的流量计，例如磁流量计、涡街流量计和超声波流量计等。
其中，磁流量计是一种基于法拉第电磁感应原理的流量计，通过测量介质中的感应电压来间接测量流量。
涡街流量计则基于卡门涡旋理论，通过感应涡街频率来测量流量。
超声波流量计则利用超声波的传播速度来测量流体的流速和流量。
这些流量计在实验室中广泛应用，可以准确地测量不同类型流体的流量。
另一个常见的工具是压力计。
压力计用于测量流体中的压力，常见的压力计有压力传感器和压力计表。
压力传感器是一种电子设备，通过测量物体受力产生的微小变形或位移来测量压力。
压力计表则基于玻璃管原理，通过测量流体压力对玻璃管液面的推力来测量压力。
这些压力计在实验室中广泛应用，可用于测量液体和气体中的压力变化。
流体力学实验中通常会使用油水分离器。
油水分离器用于分离液体混合物中的油和水。
流体力学实验中常用的油水分离器是重力分离器和离心分离器。
重力分离器利用液体的密度差异，通过重力作用使油和水分离。
离心分离器则利用离心力使油和水分离，离心分离器的分离效果更好。
油水分离器在实验室中广泛应用，可用于分离液体混合物中的油和水，方便后续处理和分析。
流体力学实验中还会使用旋转功能强大的搅拌器。
搅拌器主要用于混合液体中的溶质，以及改变液体的流动性质。
搅拌器通常由电机和旋转桨叶组成，通过旋转桨叶来搅拌液体。
在流体力学实验中，搅拌器可以被放置在液体中，用于混合溶液中的溶质。
搅拌器的旋转速度和桨叶的形状可以影响搅拌效果。
搅拌器是实验室中常见的工具之一，在流体力学实验中起着重要的作用。
流体力学实验报告 文丘里流量计实验
(3)文丘里喉管中产生了负压。根据实验将喉管直径增大。便能减小负压。
（4）由于在计算时未考虑水头损失u，为此理论流量与实际流量不同。
K为文丘里常数
Q实际=μK[(Z1+P1/ρg)－(Z2+P2/ρg)]^(1/2)
μ=Q实际/Q理论
若(Z1+P1/ρg)－(Z2+P2/ρg)水头差测得为Δh，则、Q=μK√Δh
三、使用仪器、材料
文丘里流量计实验仪由自循环供水器（循环水泵）、恒压水箱、溢流板、稳水孔板、可控硅无级调速器、实验管道、文丘里流量卡、流量调节阀、接水盒、回水管、复式差压计、滑动测量尺
二、实验原理
（1）文丘里流量计是一种测量有压管流中流体的仪器，它有渐缩段、喉管、渐扩段三部分组成。（2）根据伯努利方程和连续性方程可列下面式子：
Z1+P1/(ρg)+V12/2g=Z2+P2/(ρg)+V2/2g
V1A1=V2A2
Q理论=K[(Z1+P1/ρg)－(Z2+P2/ρg)]^(1/2)
K=πd12d22/[4(d12－d22)]^(1/2)×√2g
（2）实验记录与计算：
（3）流量与流量系数的关系流量图：
（3）流量与流量系数关系曲线图：
①Re-μ
②Q实-ΔHp
六、实验结果及分析
实验分析：（1）实验过程中要注意，保持恒压水箱中的水位恒定。实验室可适当调节调速器，以降低流动产生的扰动，但需保证溢流板处有水溢出。调节流量后，待流动稳定后方可进行测试，测流时间应尽可能长。
专业流体力学与水力学实验教学仪器有哪些？
流体力学与水力学系列实验教学仪器与配套软件为曾获得两次国家级教学成果奖的毛根海教授团队研发成果，设备在高等院校教学一线广泛应用，并根据教学实践不断推陈出新。
根据实验功能分类介绍如下：演示类：自循环流动演示实验、自循环流谱流线演示实验、自循环水击综合实验、自循环静压传递扬水实验、自循环虹吸原理实验、自循环空化机理实验、自循环紊动机理实验、三维旋涡实验等。
流体力学测量类：流体静力学综合实验、伯努利方程综合实验、文丘里实验、环雷诺实验、动量定律综合实验、孔口管嘴综合实验、局部阻力综合实验、沿程阻力综合实验、毕托管测速实验、自循环达西渗流实验、曲面上的静水总压力实验仪和水电比拟实验仪等。
水力学测量类：自循环活动水槽实验、自循环明渠水力学多功能实验、明渠水力学缓流实验、明渠水力学多功能变坡实验。
泵特性系列实验：泵特性曲线实验、双泵并串联综合实验系统。
系列配套实验软件：实验数据处理软件、基于WEB的流体力学虚拟仿真实验平台（网络版CAI虚拟仿真软件）。
杭州源流科技毛根海教授团队，下设有研发创新、仪器质检、电工电子、虚拟实验、精密智造和对外服务六个团队，技术实力强、需求响应快、服务保障好！不仅是本公司产品的售后服务尽心尽责，就是公司成立前，毛教授团队早期以浙江大学水利实验室名义提供给三百余所院校的流体力学及水力学实验设备，在公司成立后的服务期限内，也全部由本公司毛教授的老团队，自始至终免费提供售后服务。
"售后服务好"是杭州源流毛教授团队受到普遍好评的一大亮点。
同时，杭州源流科技毛教授团队还一直与浙江大学流体力学及水力学相关学科的张教授团队紧密合作，共同编写相关教材、研发新设备、共享十余项专利与软著权，促进了本公司的学科教改策划勇立潮头，产品水平优中创优。
源远流长，源流公司将继往开来，欢迎与更多院校开展更广泛合作，共同为我国教育事业贡献正能量。
通俗讲解文丘里实验及其设备
文丘里管测流量。
这种方法在十九世纪末即已提出。
由于文丘里管能量损失小、对水流干扰较少和使用方便等优点,在生产上及实验室中均被广泛采用。
因此,作为一名工科专业的学生,有必要熟知文丘里管流量计的结构及其使用方法。
流体力学中的的文丘里现象的应用也很广泛。
下面就给大家介绍一款研究文丘里流量计的实验设备。
该设备的主要实验功能为：定量测量实验——文丘里流量计的率定及流量因数的测量；定性分析实验——文丘里流量计结构与布置；多孔均压环构造；设计性实验——文丘里流量计允许过流量的理论分析与实验。
然而,传统的文丘里管实验仪器,在设计选材方面存在一定缺陷:其一,设计结构偏大,供水、量水设备庞大复杂;其二,往往采用铜等金属材料来制作,由于金属材料不透明性,无法让学生看清文丘里管的内部结
构;其三,测压孔内表面难以处理,常影响实验精度;其四,采用高位水箱供水,引水供多组实验共用,造成实验组间互相干扰。
鉴于以上原因,杭州源流科技毛根海教授团队对原有文丘里实验仪器在结构﹑选材上进行了重新设计与改造。
在材料方面,一改原有的金属材料,为透明的有机玻璃,使其内部结构可视化,且便于测点光滑处理;将其结构进行缩小,采用独立自循环供水系统,布置在专用实验台上,恒压水箱提供稳压水头,并在测压断面上设有多个测压点和均压环,从而降低了因制作误差对实验的影响,提高了实验精度;同时,可方便地用体积法或重量法测量流量,这比以往的实验仪器更能满足实验教学要求,经过多年来的不断完善、改进,现已在国内众多高等院校中广泛使用。
气体流量实验报告
一、实验目的1. 了解气体流量测量的基本原理和方法。
2. 掌握流量计的使用方法，提高实验技能。
3. 分析实验数据，验证流量测量原理。
二、实验原理气体流量是指单位时间内通过某一截面的气体体积。
实验中，通过测量气体通过已知截面积的管道时的体积和时间，计算出气体流量。
本实验采用文丘里流量计进行测量。
文丘里流量计是一种基于流体力学原理的流量测量装置，利用流体在收缩段流速增大、静压降低的原理，通过测量压差来确定流量。
实验中，通过测量气体在文丘里流量计收缩段前后的压差，结合气体密度和流速，计算出气体流量。
三、实验仪器与材料1. 文丘里流量计2. 压力表3. 气体发生器4. 空气泵5. 管道6. 计时器7. 温度计8. 密度计9. 记录纸和笔四、实验步骤1. 准备实验装置，连接文丘里流量计、压力表、气体发生器、空气泵等仪器。
2. 调节气体发生器，使气体以一定速度通过管道。
3. 测量管道截面积，记录数据。
4. 测量气体在文丘里流量计收缩段前后的压差，记录数据。
5. 测量气体温度和密度，记录数据。
6. 利用实验数据，根据流量计算公式计算气体流量。
7. 重复实验，取平均值。
五、实验数据及处理1. 管道截面积：A = 0.0015 m²2. 文丘里流量计收缩段前后压差：ΔP = 0.1 MPa3. 气体温度：T = 20℃4. 气体密度：ρ = 1.225 kg/m³5. 气体流量计算公式：Q = A √(2ΔP/ρ)根据实验数据，计算气体流量：Q = 0.0015 √(2 0.1 1.225) ≈ 0.0345 m³/h六、实验结果与分析通过实验，验证了气体流量测量原理的正确性。
实验结果显示，气体流量与管道截面积、压差、气体密度等因素有关。
实验数据与理论计算值基本一致，说明实验方法可靠。
七、实验总结本次实验成功测量了气体流量，掌握了气体流量测量的基本原理和方法。
通过实验，提高了实验技能，为今后类似实验奠定了基础。
文丘里流量计结构
文丘里流量计结构文丘里流量计是一种常用的液体流量测量仪器，其结构包括测量管、测量室和测量装置等部件，下面将详细介绍其结构和工作原理。
一、测量管测量管是文丘里流量计的主要组成部分，负责引导流体通过并实现流量测量。
一般情况下，测量管采用金属材料制成，如不锈钢、铜或铝等，以保证流体的稳定导流和抗腐蚀性能。
测量管常见的形状有圆形、方形和矩形等，根据具体需求选择合适的形状。
在测量管的内部，一般设计有多个孔口，用于测量流体流量。
这些孔口通常位于测量管的两侧或底部，并且以一定的角度安排，以增加测量的准确性。
孔口的形状也有多种选择，例如圆孔、方孔或长条状孔等。
二、测量室测量室位于测量管的上部，作为测量结果的传感器。
通常测量室由一个或多个压力传感器、温度传感器和流速传感器等组成。
不同的传感器可以监测流体的不同参数，并通过计算机或显示屏等设备将这些参数转化为流量数据。
测量室的设计和选用关系到流量测量的精度和稳定性。
常见的测量室结构有V型测量室和U型测量室等。
V型测量室由两个斜面构成，可以产生较大的测量压力差。
U型测量室则是由一个上弯的管道和一个下弯的管道组成，适用于流速较小的情况。
三、测量装置测量装置是文丘里流量计的控制部分，包括阀门、计算机系统、显示屏和报警装置等。
阀门用于控制流体的流量，并保持流体稳定通过测量管。
计算机系统负责接收和处理传感器信号，并计算出实时的流量数据，通过显示屏显示给用户。
在一些工业应用中，为了保证流量的稳定和安全，测量装置还会配备报警装置。
当流量超过设定的范围或发生异常时，报警装置会及时发出警报，以提醒操作人员采取相应的措施。
四、工作原理文丘里流量计利用了流体在管道中流动时产生的差压原理来测量流量。
当流体通过测量管时，由于管道内的几何形状和流动速度的改变，会产生一个压力差。
根据流体力学原理，流体的静压与动压之和保持不变。
通过在测量室设置压力传感器，我们可以测量到管道内的静压和动压。
根据文丘里方程，流体的流量与压差成正比。
