标准齿轮模数齿数计算
标准齿轮模数齿数计算
齿轮的直径计算方法
齿顶圆直径=(齿数+2)*模数 (正常齿)
分度圆直径=齿数*模数
齿根圆直径=(齿数-2、5)*模数 (正常齿)
比如:M4、齿32
齿顶圆直径=(32+2)*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=32-2、5 *4=118mm
这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数+2)
齿轮模数选择
齿轮模数国家标准为GB1357-78。
优先选用模数:0、1mm、0、12mm、0、15mm、0、2mm、0、25mm、0、3mm、0、4mm、0、5mm、0、6mm、0、8mm、1mm、1、25mm、1、5mm、2mm、2、5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、 14mm、16mm、20mm、25mm、32mm、40mm、50mm;
可选模数:1、75mm、2、25mm、2、75mm、3、5mm、4、5mm、5、5mm、
7mm、9mm、14mm、18mm、 22mm、28mm、36mm、45mm;
很少用模数:3、25mm、3、75mm、6、5mm、11mm、30mm;
编辑本段齿轮基本参数
1.齿数Z
闭式齿轮传动一般转速较高,为了提高传动的平稳性,减小冲击振动,
以齿数多一些为好,小一些为好,小齿轮的齿数可取为z1=20~40。
开式(半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取z1=17~20。
为使齿轮免于根切,对于α=20o的标准支持圆柱齿轮,应取z1≥17。
Z2=u·z1。
2.压力角α rb=rcosα=1/2mzcosα
在两齿轮节圆相切点P处,两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角,也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
在某些场合也有采用α=14、5° 、15° 、22、50°及25°等情况。
3.模数m=p/ π
齿轮的分度圆就是设计、计算齿轮各部分尺寸的基准,而齿轮分度圆的周长=πd=z p
模数m就是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大,则其尺寸也大。
4.齿顶高系数与顶隙系数—h*a 、C*
两齿轮啮合时,总就是一个齿轮的齿顶进入另一个齿轮的齿根,为了防止热膨胀顶死与具有储成润滑油的空间,要求齿根高大于齿顶高。
为次引入了齿顶高系数与顶隙系数。
正常齿:h*a =1; C*=0、25 短齿:h*a =0、8; C*=0、3
编辑本段齿轮精度
齿轮精度就是指对齿轮形状的综合误差所划分的一个等级,其中包括齿形、齿向、径跳等一些重要的参数,其中齿形就是指齿的径向形状,齿向就是指齿的纵向形状,径跳就是指相邻两齿间距离的误差,一般我们汽车用的齿轮可由滚齿机加工完成,6~7级便可使用,而一些印刷机由于需要高速运转与批量印刷,故需要高精度齿轮以减小齿轮累计所造成的误差而使印刷效果下降,而国内生产的磨齿机可加工至4~5级,国外进口的高精度磨齿机可加工至3,~4级,更有一些可以加工至2级。
而日本标准DIN 0级相当于中国评判的4级,一般误差以μm为单位,1μm=0、001mm
齿轮啮合条件
模数与压力角相同的齿轮都可以正确啮合。
图1
图2。
标准齿轮模数齿数计算
标准齿轮模数齿数计算齿轮的直径计算方式齿顶圆直径=〔齿数+2〕*模数〔正常齿〕分度圆直径=齿数*模数齿根圆直径=〔齿数〕*模数〔正常齿〕例如：M4、齿32齿顶圆直径=〔32+2〕*4=136mm分度圆直径=32*4=128mm齿根圆直径= *4=118mm这种计算方式针对所有的模数齿轮〔不包括变位齿轮〕。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷〔齿数+2〕齿轮模数选择齿轮模数国家标准为GB1357-78。
优先选用模数：、、、、、、、、、、1mm、、、2mm、、3mm、4mm、5mm、6mm、8mm、10mm、12mm、 14mm、16mm、20mm、25mm、32mm、40mm、50mm；可选模数：、、、、、、7mm、9mm、14mm、18mm、 22mm、28mm、36mm、45mm；很少用模数：、、、11mm、30mm；齿轮大体参数1．齿数Z闭式齿轮传动一样转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为宜，小一些为宜，小齿轮的齿数可取为z1=20~40。
开式〔半开式〕齿轮传动，由于轮齿要紧为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过量的齿数，一样可取z1=17~20。
为使齿轮免于根切，关于α=20o的标准支持圆柱齿轮，应取z1≥17。
Z2=u·z1。
2．压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线〔即齿廓的受力方向〕与两节圆的公切线〔即P点处的瞬时运动方向〕所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一样为20〞。
在某些场合也有采纳α=° 、15° 、°及25°等情形。
3．模数m=p/ π齿轮的分度圆是设计、计算齿轮各部份尺寸的基准，而齿轮分度圆的周长=πd=z p 模数m是决定齿轮尺寸的一个大体参数。
齿数一样的齿轮模数大，那么其尺寸也大。
标准齿轮模数尺数计算公式
标准齿轮模数尺数计算公式找对应表太不现实了！告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
齿轮模数计算公式
齿轮模数计算公式齿轮是一种常见的传动件，它的使用方便、价格低廉、可靠性高，被广泛应用于传动机械中。
齿轮的性能评价重要参数之一是模数（Modulus），它通常用来表征齿轮大小、形状和定位的精确度。
因此，精确的模数计算是传动设计的关键步骤。
本文将介绍齿轮模数的计算公式、计算方法和应用。
一、齿轮模数计算公式齿轮模数计算公式大致有三种形式：1、齿顶齿根模数：m=2.c/ P其中，m为齿轮模数，c为齿顶圆弧长，P为齿数。
2、齿顶分度圆模数：m=z/ P其中，m为齿轮模数，z为齿顶分度圆半径，P为齿数。
3、基圆模数：m=z/ n其中，m为齿轮模数，z为基圆半径，n为齿数。
二、齿轮模数的计算1、模数的测量①对齿顶齿根模数和齿顶分度圆模数，我们需要使用测齿规（Gear Rule）来测量齿顶齿根长度或齿顶分度圆半径，然后根据上述公式计算出齿轮模数；②于基圆模数，可以使用千分尺来测量基圆半径，根据公式计算出基圆模数。
2、模数的计算除了上述的手工测量外，齿轮模数还可以使用计算机进行计算，这种计算通常被称为“齿形计算”。
它是一种数学计算，通过计算给定的齿圈和齿顶形状参数，可以精确地计算出齿轮模数。
三、齿轮模数的应用1、模数是齿轮传动运转时所依据的参数，用于判断传动面积，计算齿面接触系数，齿面剪切力等等。
模数计算正确与否，不仅关系到齿轮传动的性能和精度，而且直接影响着齿轮的寿命。
2、模数还可以用于判断齿轮对齐的准确程度，量化表征齿轮的大小形状和定位的精度，并用来校核齿轮的质量。
3、模数也是选择齿轮拼接传动方式的重要参考标准，因为不同模数的齿轮不能拼接在一起，即使拼接仍然是不能正常工作的。
总之，模数是齿轮传动设计中不可或缺的重要参数，模数的正确计算对于设计和制造正确齿轮传动至关重要。
齿轮模数计算公式是用来计算模数的重要方法，它可以更准确、更方便地计算出齿轮模数，从而有效地指导齿轮的传动设计、制造以及质量管理工作。
标准齿轮模数齿数计算公式
标准齿轮模数齿数计算公式找对应表太不现实了！告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。

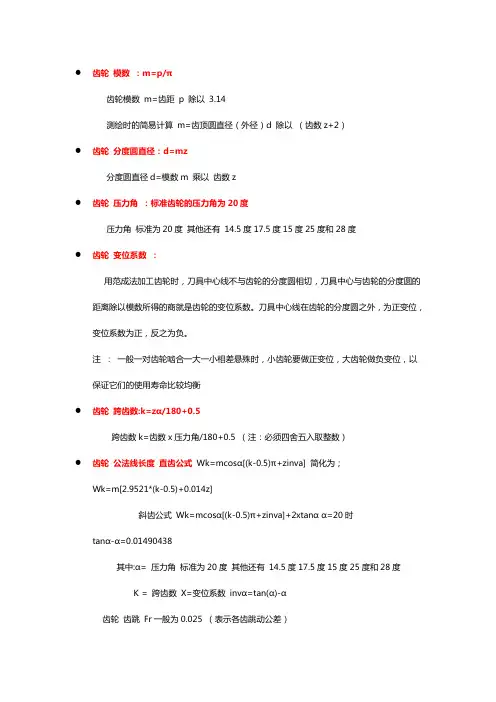

齿轮模数、齿数计算
●齿轮模数：m=p/π齿轮模数m=齿距p 除以3.14测绘时的简易计算m=齿顶圆直径（外径）d 除以（齿数z+2）●齿轮分度圆直径：d=mz分度圆直径d=模数m 乘以齿数z●齿轮压力角：标准齿轮的压力角为20度压力角标准为20度其他还有14.5度17.5度15度25度和28度●齿轮变位系数：用范成法加工齿轮时，刀具中心线不与齿轮的分度圆相切，刀具中心与齿轮的分度圆的距离除以模数所得的商就是齿轮的变位系数。
刀具中心线在齿轮的分度圆之外，为正变位，变位系数为正，反之为负。
注：一般一对齿轮啮合一大一小相差悬殊时，小齿轮要做正变位，大齿轮做负变位，以保证它们的使用寿命比较均衡●齿轮跨齿数:k=zα/180+0.5跨齿数k=齿数x压力角/180+0.5 （注：必须四舍五入取整数）●齿轮公法线长度直齿公式Wk=mcosα[(k-0.5)π+zinva] 简化为；Wk=m[2.9521*(k-0.5)+0.014z]斜齿公式Wk=mcosα[(k-0.5)π+zinva]+2xtanα α=20时tanα-α=0.01490438其中:α= 压力角标准为20度其他还有14.5度17.5度15度25度和28度K = 跨齿数X=变位系数invα=tan(α)-α齿轮齿跳Fr一般为0.025 （表示各齿跳动公差）●齿轮齿向Fβ一般为0.008 （表示各齿向公差）●齿轮齿形Ff 一般为0.008 （表示各齿形状大小公差）●齿轮齿距p=πm m 模数●齿轮齿顶高ha=ha*m●齿轮齿根高hf=(ha*+c*)m●齿轮齿顶圆直径da=(d+2ha) d :分度圆直径ha ;齿顶高●齿轮齿根圆直径df=d-2hf=(z-2ha-2ca*)m●中心距a=(d1+d2)/2=(z1+z2)m/2 d1和d2配对的两个齿轮分度圆直径；z1和z2两齿轮齿数。
标准齿轮计算公式
标准齿轮计算公式一、标准齿轮的基本参数。
1. 模数（m）- 定义：齿距p与圆周率π的比值，即m = (p)/(π)，单位为mm。
它是决定齿轮尺寸的一个基本参数，模数越大，齿轮的尺寸越大，轮齿也越粗壮。
2. 压力角（α）- 标准值：一般取α = 20^∘。
它是在节点处，齿廓曲线的公法线（压力线）与两节圆的公切线（节点速度方向）所夹的锐角。
3. 齿数（z）- 表示齿轮轮齿的个数。
4. 分度圆直径（d）- 计算公式：d = mz。
分度圆是齿轮上具有标准模数和标准压力角的圆。
5. 齿顶高（ha）- 计算公式：ha = m。
齿顶圆到分度圆的径向距离。
6. 齿根高（hf）- 计算公式：hf=(h_a^*+c^*)m，对于标准齿轮h_a^*=1，c^*=0.25（h_a^*为齿顶高系数，c^*为顶隙系数），所以hf = 1.25m。
齿根圆到分度圆的径向距离。
7. 齿全高（h）- 计算公式：h=h_a+h_f=2.25m。
齿顶圆到齿根圆的径向距离。
8. 齿顶圆直径（da）- 计算公式：da = d + 2h_a=m(z + 2)。
9. 齿根圆直径（df）- 计算公式：df=d - 2h_f=m(z- 2.5)。
10. 基圆直径（db）- 计算公式：db = dcosα=mzcosα。
基圆是形成渐开线的发生圆。
11. 中心距（a）- 对于标准安装的标准齿轮（两个齿轮的分度圆相切），计算公式：a=frac{d_1+d_2}{2}=frac{m(z_1+z_2)}{2}。
齿轮齿条设计计算公式
齿轮齿条设计计算公式齿轮和齿条是机械传动中常用的两种元件，用于传递动力和运动。
齿轮和齿条的设计计算公式是设计和计算这两种元件的基础，下面将详细介绍齿轮和齿条的设计计算公式。
一、齿轮的设计计算公式1. 齿轮的模数（m）计算公式：齿轮的模数是齿轮齿数与齿轮的直径比，用于表示齿轮的尺寸。
模数的计算公式为：m = d / z其中，m为模数，d为齿轮的直径，z为齿轮的齿数。
2. 齿轮的分度圆直径（d）计算公式：齿轮的分度圆直径是齿轮齿数与模数的乘积，用于确定齿轮的尺寸。
分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿轮的齿数。
3. 齿轮的齿顶圆直径（da）计算公式：齿轮的齿顶圆直径是齿轮齿顶与齿根之间的直径，用于确定齿轮的尺寸。
齿顶圆直径的计算公式为：da = d + 2m其中，da为齿顶圆直径，d为分度圆直径，m为模数。
4. 齿轮的齿根圆直径（df）计算公式：齿轮的齿根圆直径是齿轮齿根与齿顶之间的直径，用于确定齿轮的尺寸。
齿根圆直径的计算公式为：df = d - 2.2m其中，df为齿根圆直径，d为分度圆直径，m为模数。
5. 齿轮的齿宽（b）计算公式：齿轮的齿宽是齿轮齿根与齿顶之间的宽度，用于确定齿轮的尺寸。
齿宽的计算公式为：b = m * zc其中，b为齿宽，m为模数，zc为齿轮齿数系数。
二、齿条的设计计算公式1. 齿条的模数（m）计算公式：齿条的模数是齿条齿数与齿条的厚度比，用于表示齿条的尺寸。
模数的计算公式为：m = t / z其中，m为模数，t为齿条的厚度，z为齿条的齿数。
2. 齿条的分度圆直径（d）计算公式：齿条的分度圆直径是齿条齿数与模数的乘积，用于确定齿条的尺寸。
分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿条的齿数。
3. 齿条的基圆直径（db）计算公式：齿条的基圆直径是齿条齿槽底部的直径，用于确定齿条的尺寸。
基圆直径的计算公式为：db = d - 2m其中，db为基圆直径，d为分度圆直径，m为模数。
标准齿轮模数尺数计算方法
标准齿轮模数尺数计算公式告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
(整理)标准齿轮模数齿数计算
标准齿轮模数尺数计算公式找对应表太不现实了！告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法基本几何要素：模数m ；齿数 z名称代号计算公式齿顶高齿根高齿高分度圆直径齿顶圆直径齿根圆直径h ah fhdd ad fh a = mh f = 1.25 mh = 2.25 md = m zd a = m (z+2)d f = m (z-2.5)Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8’模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106mm模条件：圆柱直齿，标准齿形，标准安装[1] ：计算齿轮分度圆直径4*20=80[2] : 由于标准安装，所以分度圆与节圆重合计算节圆半径= 80/2=40[3] : 计算中心距离尺条齿顶距离距离=节圆半径-模数*1.0= 40-4*1= 36[4] : 计算中心距离尺条齿根距离距离=节圆半径+模数*1.25= 40 + 4*1.25= 45============================1) 什么是「模数」？模数表示轮齿的大小。
标准齿轮计算公式
标准齿轮计算公式首先，我们来看一下齿轮的基本参数。
齿轮的主要参数包括模数、齿数、齿宽、压力角等。
其中，模数是齿轮的重要参数之一，它表示齿轮齿数与直径的比值，通常用符号m表示。
齿数则表示齿轮上的齿的数量，用符号z表示。
齿宽是齿轮齿面的宽度，用符号b表示。
压力角是齿轮齿面上法线方向与齿轮轴线的夹角，通常取20°或25°。
接下来，我们将介绍标准齿轮的计算公式。
在齿轮设计中，最常用的是齿轮的基本参数计算公式，包括模数、齿数、齿宽等。
这些参数的计算公式如下：模数m的计算公式为：m = （π D）/ z。
其中，D为齿轮的分度圆直径，z为齿数。
齿宽b的计算公式为：b = m （z1 + z2）/ 2。
其中，z1和z2分别为两个相啮合齿轮的齿数。
齿轮的分度圆直径D的计算公式为：D = m z。
其中，m为模数，z为齿数。
压力角α的计算公式为：tanα = （（tanβ1 + tanβ2）/ 2）/ cosγ。
其中，β1和β2分别为两个相啮合齿轮的压力角，γ为法向变位系数。
以上是标准齿轮的基本参数计算公式，通过这些公式可以计算出齿轮的各项参数，为齿轮传动系统的设计提供基础数据。
除了基本参数的计算外，齿轮传动系统中还需要考虑齿轮啮合的几何参数。
齿轮啮合的几何参数包括齿顶高、齿根高、齿顶圆直径、齿根圆直径等。
这些参数的计算公式如下：齿顶高h的计算公式为：h = m。
其中，m为模数。
齿根高hf的计算公式为：hf = 1.25 m。
其中，m为模数。
齿顶圆直径da的计算公式为：da = m （z + 2）。
其中，m为模数，z为齿数。
齿根圆直径df的计算公式为：df = m （z 2.5）。
其中，m为模数，z为齿数。
通过以上公式的计算，可以得到齿轮啮合的几何参数，进一步完善齿轮传动系统的设计。
总结一下，本文介绍了标准齿轮计算的基本原理和方法，包括齿轮的基本参数计算公式和齿轮啮合的几何参数计算公式。
这些公式为齿轮传动系统的设计提供了重要的参考数据，希望能对读者有所帮助。
