光纤光栅传感系统数据采集与处理技术
2008年第5期仪表技术与传感器InstrumentTechniqueandSensor2008No5
基金项目:浙江省自然科学基金(X106872)收稿日期:2007-07-19收修改稿日期:2007-12-11光纤光栅传感系统数据采集与处理技术王晓东,王真之,叶庆卫,周宇(宁波大学信息科学与工程学院,浙江宁波315211)摘要:在光纤光栅传感系统中,运用多通道智能光纤光栅解调器采集传感信号,并采用TCP/IP协议采集光纤光栅解调器各通道的光谱数据,经过峰值检测和温度补偿后,根据传感器的标定数据换算出对应各监测点的物理量,较好地实现了光纤光栅传感系统的数据采集与处理。并在光纤光栅反射波形的峰值检测技术中引进了指数平移钝化算法替代计算复杂度较高的高斯拟合算法,能有效地减少各种干扰因素引起的峰值波长抖动。关键词:光纤光栅传感器;数据采集;数据处理;峰值检测中图分类号:TP212;TP274文献标识码:A文章编号:1002-1841(2008)05-0047-02TechniquesofDataAcquisitionandProcessinginFiberGratingSensingSystemWANGXiaodong,WANGZhenzh,iYEQingwe,iZHOUYu(FacultyofInformationScienceandEngineering,NingboUniversity,Ningbo315211,China)Abstract:Techniquesofdataacquisitionandprocessinginfibergratingsensingsystemwereimplementedbyusingamultichannelintelligentopticalsensinginterrogatorforsensorysignalsacquisition,whichcangatherspectradataofeachchannelviaTCP/IPprotocols.Afterdetectingpeakandcompensatingtemperature,itcanconvertitscalibrationdataintophysicalvalueforeachsensor.Inpeakdetectiontechnologyoffibergratingreflectionwaveform,thepaperintroducedintotheexponentialweightedmovingaveragearithmetictoinsteadofGaussianfittingarithmeticthathadhighercomputationalcomplexity,itcanreduceefficientlythejitterofpeakwavelengththatcausedbyvariousinterferencefactors.Keywords:fibergratingsensors;dataacquisition;dataprocessing;peakdetection0引言目前,应用光纤光栅传感器的最主要障碍是传感信号的解调[1],理论上研究的解调方法很多,但能够实际应用的解调产品并不多,而且价格较高;由于光源带宽有限、应用中一般要求光栅的反射谱不能重叠,因此可复用光栅的数目受到限制;同时,还需要解决在复合材料中同时测量多轴向的应变,在复杂环境中识别各种环境因素引起的波长变化并且进行合理的补偿等问题。在光纤光栅传感器的应用中,使用了sm125智能光纤光栅解调器,该设备具有标准以太网接口和无线局域网接口,监控系统的采集客户端电脑通过TCP协议利用Socket接口采集各通道的光谱数据,根据各反射峰的位置偏移,结合标定数据换算出对应各监控点的物理量,再传输给监控中心服务器,可以实现基于光纤光栅传感器的远程监控。1光纤光栅传感器典型应用系统基于光纤光栅传感器和光纤光栅调制解调仪进行数据采集处理的监测系统如图1所示。首先在需要监测的部位布设好相应的压力、应变或气体传感器及对应的温度补偿传感器,将这些传感器通过光纤与智能光纤光栅解调仪相连,其每个通道内的传感器波段不能重叠。监控采集客户端可使用一般的工控电脑,通过Socket接口和智能光纤光栅解调仪通信并进行图1典型远程监测应用系统传感数据的采集[2]。在监控采集客户端电脑上配置各传感器的类型、标定波长等配置参数,对于不同的传感器,根据类型不同调用不同的数据处理模块。为了标识所布设的各种传感器,监控系统按光纤光栅调制解调仪、采集通道号和传感器波段三级进行编号,针对每个传感器还需要配置传感器类型、温度补偿传感器编号、标定波长值和计算参数等数据。监控采集客户端电脑可定时采集智能光纤光栅调制解调仪各通道的数据,然后再进行峰值监测[3]、偏移计算、温度补偿[4]和物理量换算等工作。然后,在记录采集日志或存储采集到的原始数据的同时,将得到的监控数据存入1个发送缓存队列,通过发送调度定时将其通过通信网络发送到监控中心服务器。在有线网络可以到达的监控点,可以使用有线宽带接入进行数据传输,在有线网络无法到达的地区,可以采用CDMA或GPRS移动信道进行数据传输。中央服务器的接收模块收到监控数据后,根据监控点编号更新传感器的状态和数值、追加历史记录,并根据预设的阈值信息进行阈值报警,任何接入互联网的监控客户端即可在服务器上观测各监控点的情况。48InstrumentTechniqueandSensorMay20082光纤光栅调制解调器数据采集系统选用的MOI-sm125智能光纤光栅解调器是基于光纤法-珀滤波器技术设计,配置4个通道,热稳定性及长期稳定性好。作为全光谱测量设备,MOI-sm125具有很大的动态范围,其动态范围仅受限于接收器的灵敏度,在1Hz的扫描速率下引起的噪声基底大约为60dBm.MOI-sm125使用1个内置的大功率扫描激光光源,包含了绝对波长参考,不需要外部波长校准,提高了测量的精准性,而内置的蓄电池为解调器供电,使解调器在无源或者环境恶劣的情况下也能正常工作。在MOI-sm125智能光纤光栅解调仪板中,内置了峰值探测算法,为了优化光谱的中心波长测量算法,假定了一定程度的对称和对比。对于典型的光纤布拉格光栅FBG(FiberBraggGrating)、洛伦兹型的FP峰和大多数的激光图形生成法LPG(LaserPictureGeneration)轮廓,利用该峰值探测算法,能得到理想的对称和明确的谱形。这种峰值探测算法的理想传感器光谱应有005~20nm的3dB带宽,每个形状的中心波长要有至少3~5dB的对称反差。为了实现更通用的峰值探测,以适应各种光谱形状的传感器,也可以不采用板载峰值探测算法,而从智能光纤光栅解调仪中把各通道的光谱数据全部取出在采集客户端进行处理。MOI-sm125智能光纤光栅解调仪提供以太网接口,采集客户端可以通过Socket接口向其发送#GETDATA指令,采集各通道的光谱数据。MOI-sm125对所有指令均先返回10个字节以表示后续的数据长度,而通过#GETDATA返回的数据中前20个字节是头部结构,其中定义了通道的个数DUT,紧接着会返回1~4个通道的全波长数值,根据最小波长和波长步进值可计算出各通道每个采样点的波长值,如图2所示。系统中有3个通道、7个传感器,在图中可以看出各传感器所在的波长点均有明显的反射峰。
图2智能光纤光栅解调仪采集的光谱数据3光纤光栅传感数据分析处理采集客户端在得到如图2所示的各通道的光谱数据后,需要在各传感器所在的通道和波段进行扫描,识别出各传感器的反射峰值后换算出各传感器的物理量。系统根据配置参数中各传感器的标定波长和当前峰值可计算出波长偏移值,再根据传感器的类型换算为实际物理量。以温度传感器为例,当中心波长变化不大时,导致的波长变化约为10pm/ 左右。不同光纤光栅的传感灵敏度会有差异,必须经过标定才能用故实际测量。计算方法如下:T=T-0kT+T0式中:0,T0和kT为标定值;T为测量得到的实际峰值波长。但是,压力、应变、特种气体溶度等物理量又与温度有关。以应变[5]为例,当温度恒定时,一旦应变灵敏度系数确定,可以方便地通过波长变化获得实际的应变值;而当温度变化时,必须对应变传感进行温度补偿,即将一根布拉格光栅布设于监测点,另一根布设于与被测材料一样、温度场一致且不受力的构件上,即保证两者发生同样的温度效应。计算方法如下:=(-0)-3!(T-0)k式中:0和k为标定值;0和T由补偿温度传感器决定;为测量得到的实际峰值波长。系统采用的光纤光栅传感器应变灵敏度系数为12pm/ ,温度灵敏度系数为001nm/ .数据的分析处理流程如图3所示。
图3数据分析处理流程示意图峰值识别的最佳方法是高斯拟合算法,但该算法需要较多的计算资源,如果改用简单的最高峰值识别方法得到的中心波长常常存在较大的抖动。在实际应用中,发现对温度等采集频度较高、实际变化幅度不大的物理量进行监测时,可以使用指数平移钝化算法有效地减少各种干扰因素引起的抖动,计算方法如下:∀p=(1-!)∀p+!p式中:p为当前实测峰值;∀p为钝化后的峰值;!为钝化系数。钝化系数可根据实际情况取值,一般可取0125。图4为某天11:19~15:39采集的1组26个温度传感数据,采集间隔为10min.在分别采用了3种算法计算得到反射波长并换算成温度值后,可以看到钝化算法和高斯拟合算法的效果非常接近。由于温度数据常常要用作补偿依据,因此钝化算法对提高传感系统的整体准确性和稳定性有很大的作用。4结束语光纤光栅传感器可用于桥梁、隧道、煤矿、油井、水库大坝和高速公路等大型建筑的监控系统中,光纤光(下转第51页)第5期胡宝玲等:基于GPRS的远程高精密测温系统51入错误时,视为非法指令,返回ERROR.23后台管理软件以BorlandC++Builder[5]为开发平台,MicrosoftAccess为后端数据库,数据库连接采用当今流行的ADO技术;集成RS-232、USB、以太网接口,实现与下位机的通信;集成了数据采集与处理、动态数据库、数据实时与历史显示、数据记录管理,报表,EXCEL数据导出等功能。其功能框图见图5。
图5后台管理软件功能框图3结束语实践证明:该远程测温系统的测量精度高,可达#001 ,具有很强的实用参考价值。同时,该系统硬件成本低,组网灵活,运行安全可靠,抗干扰能力强,应用前景十分广阔。参考文献:[1]马潮.高档8位单片机Atmega128原理与开发应用指南.北京:北京航空航天大学出版社,2004.[2]LC2MOSSignalConditioningADCwithRTDCurrentSourceAD7711A.AnalogDevices,1998.[3]彭远芳,赵又新.高精度温度采集系统.仪表技术与传感器,2007(5):45-46.[4]Q2406andQ2426ProductSpecification.WaveCOM,24thJanuary2003.[5]曾棕根.C++Builder数据库开发实用教程.北京:清华大学出版社,2006.作者简介:胡宝玲(1976∃),工程师,硕士研究生,主要研究方向为嵌入式系统。E-mai:lhubaoling@126.com(上接第39页)2.4ZigBee基站节点的软件设计基站的软件设计包括协议栈设计(ZStackZi
光纤传感器网络中温度监测与数据采集算法研究
光纤传感器网络中温度监测与数据采集算法研究
随着科技的不断进步，光纤传感器网络在各个领域中的应用越来越广泛。其中，温度监测是光纤传感器网络的重要应用之一。本文将针对光纤传感器网络中的温度监测与数据采集算法进行研究，旨在提高监测精度和数据采集效率。
一、光纤传感器网络中温度监测的原理与挑战
光纤传感器网络利用光纤作为传递信号的载体，通过测量光纤中的传感器节点与外界环境之间的物理量变化，实现对温度等参数的监测。温度监测的原理是光纤感应器的光学特性随温度的变化而发生变化，通过监测光纤中光信号的变化，可以得到温度的信息。
在光纤传感器网络中，存在一些挑战需要解决。首先是光信号的衰减问题，光信号在光纤中的传递过程中会发生衰减，导致监测的精度降低。其次是温度监测的非均匀性问题，光纤传感器网络中的温度监测往往面临着监测范围大、环境复杂的问题，这就要求算法需要考虑到非均匀性的情况。此外，数据采集的效率也是一个需要解决的问题，大规模光纤传感器网络中的数据采集需要高效的算法来保证数据的及时性和准确性。
二、温度监测与数据采集算法研究现状
目前，光纤传感器网络中的温度监测与数据采集算法已经取得了一些研究成果。其中，一种常用的算法是基于光纤布拉格光栅的温度传感器。该算法通过在光纤中引入布拉格光栅，利用布拉格光栅的衍射效应来实现温度的测量。该算法具有精度高、响应快等优点，被广泛应用于光纤传感器网络中。
此外，还有一些基于机器学习的算法被应用于光纤传感器网络中的温度监测与数据采集。这些算法通过对大量数据的训练和学习，使得系统可以预测和识别温度变化的模式和趋势。这种方法在温度监测的非均匀性问题上具有一定优势，能够更好地适应复杂环境中的温度变化。 然而，目前的研究还存在一些不足之处。例如，对于温度非均匀性的算法研究还不充分，需要进一步加强对非均匀性问题的建模和优化。同时，数据采集的效率还有待提高，需要研究更加高效的算法来减少数据传输的延迟和能耗。
基于光纤光栅传感技术的变电站监测系统设计与实现
基于光纤光栅传感技术的变电站监测系统设计与实现
变电站是电力系统中的重要组成部分，为了保证变电站的安全稳定运行，需要对其进行监测和检测。随着科技的发展，光纤光栅传感技术被广泛应用于变电站监测系统中，其具有高精度、实时性强、抗干扰能力强等优点。
光纤光栅传感技术是一种基于光纤光栅传感元件的物理传感技术，通过光纤光栅传感元件对被测物理量进行测量和检测。在变电站监测系统中，光纤光栅传感技术可以应用于电力设备温度、应力、振动等多种参数的监测。
首先，基于光纤光栅传感技术的变电站监测系统需要一个完整的硬件系统。这个系统主要包括传感器、光源、检测仪器等部件组成。传感器是光纤光栅传感技术中的核心部分，通过将光纤光栅传感元件与体温传感器、弯曲传感器等相结合，可以实现对变电站中电力设备的温度、应力等参数的实时监测。光源是提供光纤传感器工作所需的光源，常用的光源有激光器、LED等。检测仪器用于接收和解读光纤光栅传感器中的光信号，并将其转化为数字信号进行处理和分析。 其次，基于光纤光栅传感技术的变电站监测系统需要一个有效的数据采集和处理系统。这个系统包括了数据采集装置、数据传输装置和数据处理装置。数据采集装置用于采集传感器中收集到的数据，并将数据进行初步的处理和分析，然后将数据传输给数据处理装置。数据传输装置主要负责将采集到的数据传输到数据处理装置，这可以通过有线或无线通信实现。数据处理装置则是对传感器中采集到的数据进行深入处理、分析和建模，以便实现对变电站运行状态的监测和预测。
再次，基于光纤光栅传感技术的变电站监测系统需要一个可靠的数据存储和管理系统。在实际运行中，系统将采集到的数据存储到数据库中，并建立相应的数据管理系统。这个系统能够对数据进行分类、整理、存储，并提供数据查询和检索功能，以方便用户随时获取所需数据。
最后，基于光纤光栅传感技术的变电站监测系统还需要一个友好的用户界面。这个用户界面应该能够直观地展示变电站的运行状态，包括实时数据、历史数据、趋势分析等。同时，用户界面还应该提供相应的操作功能，如报警功能、设备控制功能等，以便用户能够实时了解变电站的运行情况，并及时采取相应的措施。
分布式光纤传感网络中的数据采集与处理研究
分布式光纤传感网络中的数据采集与处理研究
近年来，随着智能化和互联网的不断发展，传感器技术也得到了飞速的发展。分布式光纤传感网络作为一种新型的传感器网络，其具有高灵敏度、高精度、高安全性等优点，正逐渐成为工业、环境监测、地质勘探、智能交通等领域的重要应用技术。然而，在实际应用中，数据采集和处理问题成为了亟待解决的关键问题。
在分布式光纤传感网络中，数据采集的目标是实时获取分布式传感器节点所监测到的物理量，并将其转化为数字信号。传统的数据采集方法往往需要额外添加数据线路，导致工程量大、布线复杂、成本高昂。因此，如何利用现有的光纤网络实现数据的快速、准确、稳定的采集成为了研究的重点。
首先，需要解决的是数据采集中的光纤传感网络监测技术。分布式光纤传感网络通过光纤中的光信号变化来感知目标物理量的变化，并将其转化为数字信号。因此，需要研究如何设计合适的光纤传感器，以提高传感网络的灵敏度和精度。同时，还需要解决传感器的分布式布置问题，以确保覆盖范围和监测精度的要求。最后，需要利用合适的光学探测技术，将光纤信号转化为数字信号，并通过网络传输到数据处理中心。
其次，数据采集与处理中的数据传输技术也是关键问题。在分布式光纤传感网络中，一般会采用光纤传输数据，其传输速度和稳定性往往较好。然而，在长距离传输和复杂环境下，光纤传输会受到多种因素的影响，例如光纤衰减、雜訊以及信号交叠等。因此，在数据传输过程中需要研究如何克服这些影响，保证数据的可靠传输和完整性。 最后，数据采集与处理中的数据处理技术对于提高分布式光纤传感网络的应用价值也至关重要。传感网络所获取到的数据量往往非常庞大，如何对数据进行处理和分析，提取有用信息并进一步进行应用，是一个需要解决的关键问题。可以利用智能算法、机器学习以及人工智能等技术，对采集到的数据进行实时、准确的处理，以实现分布式光纤传感网络在不同领域的应用场景。
在分布式光纤传感网络中，数据采集与处理的研究尚处于起步阶段，仍需进一步完善和深入探索。因此，未来的研究工作可以从以下几个方面展开：
光纤传感信号处理技术研究与优化
光纤传感信号处理技术研究与优化
随着科技的不断发展，光纤传感技术在各个领域中扮演着越来越重要的角色。而光纤传感信号处理技术作为光纤传感技术的关键环节，对于信号的准确性和可靠性提出了更高的要求。本文将探讨光纤传感信号处理技术的研究与优化，以提高光纤传感系统的性能和应用效果。
首先，我们需要了解光纤传感信号处理技术的基本原理和方法。光纤传感是利用光纤作为传感器实现对环境参数的测量，通过信号处理技术将光纤传感器接收到的信号转化为对应的物理量。光纤传感信号处理技术主要包括光纤传输、信号采集和信号处理三个部分。光纤传输是保证信号传输的稳定性和可靠性，通常采用光纤通信技术来实现；信号采集是将光纤传感器接收到的信号转化为数字信号，可以采用光纤光栅和光纤光谱仪等传感器进行采集；信号处理是对采集到的信号进行分析和处理，通常涉及到模式识别、滤波处理等技术。
接下来，我们将重点关注光纤传感信号处理技术的研究与优化。首先是信号采集方面的研究与优化。信号采集是光纤传感系统中最基本的环节，其准确性和稳定性直接影响到后续信号处理的结果。目前，光纤光栅和光纤光谱仪是常用的信号采集设备，但存在着灵敏度、响应时间和信噪比等方面的限制。因此，研究人员需要通过对光纤传感器的结构和性能进行优化，以提高信号采集的精度和可靠性。
其次是信号处理方面的研究与优化。光纤传感信号处理技术中的信号处理环节涉及到模式识别、滤波处理、数据融合等多个方面。其中，模式识别是对采集到的信号进行分类和识别，以确定对应的物理量；滤波处理是对信号进行滤波去噪，以提升信号的质量和清晰度；数据融合则是将多个光纤传感器采集到的数据进行集成和分析，以获得更全面的信息。在信号处理方面的研究与优化中，需要综合考虑算法的准确性、运算效率和实时性等因素，以满足不同应用场景的需求。 此外，光纤传感信号处理技术的研究与优化还需要关注系统的可靠性和实用性。光纤传感系统常常应用于复杂和恶劣的环境中，如海洋、石油、航天等领域。在这些环境下，系统的可靠性和实用性成为了首要考虑的因素。因此，研究人员需要针对特定环境的特点和需求，优化光纤传感信号处理技术的硬件和软件方面的设计，以提高系统的稳定性和可靠性。
光纤光栅及其传感技术
光纤光栅及其传感技术
光纤光栅是一种利用光的干涉原理来实现光信号传输和传感的技术。它具有高灵敏度、高分辨率和广泛的应用领域等特点，被广泛应用于光通信、光传感和光学仪器等领域。
光纤光栅的基本原理是利用光纤的折射率分布在一定长度内变化，形成一定的反射光强分布，从而实现对光信号的控制和传感。常见的光纤光栅有两种类型，分别是光纤光栅传输器和光纤光栅传感器。
光纤光栅传输器是利用光纤光栅的反射、透射和干涉等特性，将光信号传输到目标位置。它可以实现对光信号的调制、分光、合并等功能，为光通信系统提供了重要的技术支持。光纤光栅传输器的应用领域包括光纤通信、光纤传感、激光器和光放大器等。
光纤光栅传感器则是将光纤光栅作为敏感元件，实现对温度、应变、压力、湿度等物理量的测量。光纤光栅传感器具有灵敏度高、抗干扰性强、体积小等优点，被广泛应用于工业生产、环境监测、医学诊断等领域。光纤光栅传感器的工作原理是通过测量光纤光栅的反射光波长或亮度的变化，来推断被测量物理量的变化。
光纤光栅技术的发展为光通信和光传感领域带来了重大突破。它不仅提高了光通信系统的传输质量和性能稳定性，而且为物理量测量和环境监测等领域提供了一种高精度、实时的测量手段。
总结起来，光纤光栅是一种基于光的干涉原理的传感技术，具有高灵敏度和广泛的应用领域。它可以应用于光通信系统的光纤传输和光传感器的物理量测量等领域。随着光纤光栅技术的不断发展和突破，相信它将在未来的互联网技术应用中发挥越来越重要的作用。

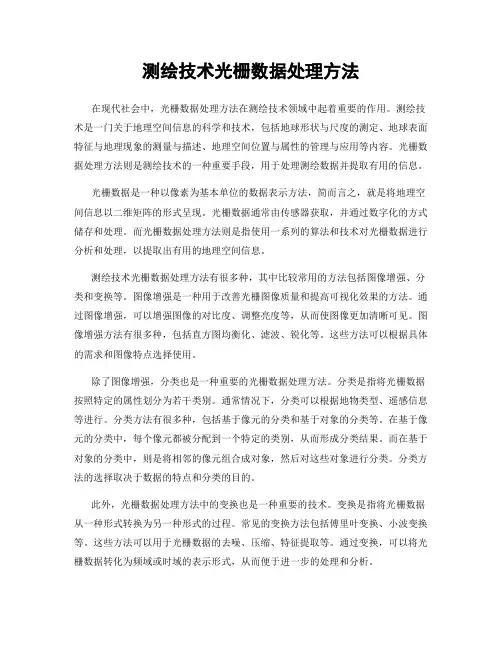

测绘技术光栅数据处理方法
测绘技术光栅数据处理方法
在现代社会中，光栅数据处理方法在测绘技术领域中起着重要的作用。测绘技术是一门关于地理空间信息的科学和技术，包括地球形状与尺度的测定、地球表面特征与地理现象的测量与描述、地理空间位置与属性的管理与应用等内容。光栅数据处理方法则是测绘技术的一种重要手段，用于处理测绘数据并提取有用的信息。
光栅数据是一种以像素为基本单位的数据表示方法，简而言之，就是将地理空间信息以二维矩阵的形式呈现。光栅数据通常由传感器获取，并通过数字化的方式储存和处理。而光栅数据处理方法则是指使用一系列的算法和技术对光栅数据进行分析和处理，以提取出有用的地理空间信息。
测绘技术光栅数据处理方法有很多种，其中比较常用的方法包括图像增强、分类和变换等。图像增强是一种用于改善光栅图像质量和提高可视化效果的方法。通过图像增强，可以增强图像的对比度、调整亮度等，从而使图像更加清晰可见。图像增强方法有很多种，包括直方图均衡化、滤波、锐化等。这些方法可以根据具体的需求和图像特点选择使用。
除了图像增强，分类也是一种重要的光栅数据处理方法。分类是指将光栅数据按照特定的属性划分为若干类别。通常情况下，分类可以根据地物类型、遥感信息等进行。分类方法有很多种，包括基于像元的分类和基于对象的分类等。在基于像元的分类中，每个像元都被分配到一个特定的类别，从而形成分类结果。而在基于对象的分类中，则是将相邻的像元组合成对象，然后对这些对象进行分类。分类方法的选择取决于数据的特点和分类的目的。
此外，光栅数据处理方法中的变换也是一种重要的技术。变换是指将光栅数据从一种形式转换为另一种形式的过程。常见的变换方法包括傅里叶变换、小波变换等。这些方法可以用于光栅数据的去噪、压缩、特征提取等。通过变换，可以将光栅数据转化为频域或时域的表示形式，从而便于进一步的处理和分析。 总之，测绘技术光栅数据处理方法是一门复杂而有深度的技术。通过图像增强、分类和变换等方法，可以对光栅数据进行有效的处理和分析。这些方法在测绘领域的应用有着广泛的意义，可以帮助人们更好地理解和利用地理空间信息。未来，随着技术的不断发展，测绘技术光栅数据处理方法将会得到进一步的改进和创新，为地理空间信息的获取和应用带来更多的便利。
光纤布拉格光栅传感器信号处理算法研究及应用
光纤布拉格光栅传感器信号处理算法研究及应用
光纤传感技术是一种非常重要的传感技术，它已经广泛应用于机械结构、材料、电力、光电、地质勘探、环境监测、生物医学等领域。特别是众所周知的光纤布拉格光栅传感技术，由于其实时监测、高精度和不受电磁干扰的优势，在石油、化工、建筑结构监测以及工程检测中得到了广泛应用。
光纤布拉格光栅传感系统包含了光源，光纤，布拉格光栅，光谱仪（或激光波长可调模块等）。布拉格光栅是光纤布拉格光栅传感系统的核心部件，能够将输入的光信号与反射回来的光信号比较，并将信号转换为波长差。
信号处理算法是光纤布拉格光栅传感器信号分析中的重要环节。传统的光纤布拉格光栅传感器信号处理算法主要包括移动平均、线性插值、多项式拟合、小波、神经网络、模糊聚类等方法。这些算法可以提高光纤布拉格光栅传感器信号的精度和灵敏度。在以上算法中，小波分析算法因其具有良好的时域-频域能力被广泛应用。
小波分析算法可分为一维小波分析和二维小波分析两种。一维小波分析常用于信号的去噪处理，如对光纤布拉格散射光噪声的去除。二维小波分析则常用于信号的特征提取，如对光纤布拉格光栅传感器的压力、温度、应力等参数进行分析。
其中，小波分析算法采用多分辨率分析技术，根据信号不同频率带的能量不同的特性，让信号的高频和低频成分分别在时间轴和频率轴上来描述信号的特性。小波分析通过层次逼近和分解的方式，可以分解出不同频带的信号，以实现分离和定位信号的目的。通过这种处理方式，可以有效提高光纤布拉格光栅传感器信号的精度和灵敏度。 光纤布拉格光栅传感器在油气田、地铁、桥梁工程等领域已经有了广泛的应用。国内外也有很多研究人员针对光纤布拉格光栅传感器进行了深入地研究，提出了很多新的算法和理论。同时，科学家们也在努力尝试将光纤布拉格光栅传感器应用于生物医学、环境监测、化学等领域，并取得了良好的效果。
总之，光纤布拉格光栅传感器信号处理算法是光纤布拉格光栅传感器技术的关键技术之一，是实现高精度、高灵敏度的信号检测和测量的重要手段。未来的研究中，科学家将继续完善算法，提高光纤布拉格光栅传感器的信号处理精度，同时将其应用于更加广泛和复杂的场合，以期更好地满足实际需求。
光纤光栅传感器的调制解调技术
光纤光栅传感器的调制解调技术
光纤光栅传感器（Fiber Bragg Grating Sensor，FBG）是一种基于光纤技术的传感器，凭借其卓越的灵敏度、抗电磁干扰能力以及体积小巧的特点，广泛应用于温度、压力和应变等物理量的检测。光纤光栅的工作原理基于布拉格反射（Bragg Reflection），通过改变光在光纤中的传播特性，实现对外界刺激的响应。在此基础上，调制解调技术为光纤光栅传感器的信号处理提供了强有力的支持，保证了数据的准确性和可靠性。
1、光纤光栅的基本概念
光纤光栅是一种周期性折射率变化的光纤结构，其核心在于对特定波长的光起到反射作用。当光纤受到外部物理量的变化，如温度升高或压力增大时，光纤光栅的波长会相应发生变化。这种波长的变化可以通过调制解调技术加以提取，从而获得相关的物理量信息。
2、调制技术
光纤光栅传感器中常用的调制技术有相位调制、幅度调制和频率调制等。其中，幅度调制是最为常见的方式，通过改变信号的振幅来传递信息。在DK-3716-F050-P光纤光栅传感器的应用中，幅度调制主要体现在将外部物理量变化所导致的反射波长变化信息转化为电信号。
相位调制在光纤光栅传感器中的应用则依赖于光干涉原理，能够有效提高传感器的灵敏度。这种调制方法适用于对微小变化的高精度测量，例如在结构健康监测中对微小裂缝或变形的检测。
随着技术的发展，频率调制方法逐渐受到重视，这种技术通过改变信号的频率来实现信息的传递，能够在噪声环境下提供更高的抗干扰能力。 3、解调技术
解调技术是光纤光栅传感器中必不可少的一环，其主要任务是将调制后的信号转换回可读的物理量。解调技术的实现方式多种多样，主要有光谱分析法、相位检测法和时域反射法等。
光谱分析法是通过分析光信号的光谱变化来获取传感器所测量的物理量。该方法的优势在于能够同时获取多个光纤光栅传感器的信号，并且对波长变化的分辨率非常高。利用光谱分析法，多个光纤光栅传感器可以通过一根光纤同时进行信号探测，适用于大范围的监测需求。
实验技术中的光纤传感器数据处理与分析方法
实验技术中的光纤传感器数据处理与分析方法
光纤传感器作为一种测量和监测技术，已经在各个领域得到广泛应用。光纤传感器的特点在于其高灵敏度和宽波长范围，同时也具有体积小、安装方便等优点。然而，光纤传感器所获取的数据通常是庞大且复杂的，因此需要采用合适的数据处理与分析方法来提取有用的信息。
在实验技术中，光纤传感器可以用于测量和监测多种物理量，如压力、温度、应力等。这些传感器通过光的与传感器中的物理量相互作用而产生变化，最终反映到光信号上。因此，在进行数据处理与分析之前，首先需要将光信号进行转换和处理，以得到可用的数字信号。
光纤传感器数据的处理与分析方法可以分为多个步骤，其中包括信号采集、数据转换和滤波、特征提取等。首先，在光纤传感器数据处理过程中，信号采集是非常重要的一步。通常采用的方式是通过光纤传感器将物理量转化为光学信号，然后利用光谱分析仪或光电检测器进行信号的采集。
接下来是数据转换和滤波过程。由于光纤传感器所采集到的信号通常呈现为连续变化的曲线，因此需要将其转化为数字信号以便进行后续处理。数据转换可以通过模数转换器来实现，将连续的模拟信号转换为离散的数字信号。同时，由于光纤传感器所采集到的信号中可能存在噪声，需要通过滤波的方式来去除噪声，以保证数据的准确性。
在数据转换和滤波之后，需要对光纤传感器数据进行特征提取。特征提取是为了从海量的数据中提取出有用的信息，以方便后续的分析与应用。在光纤传感器数据处理中，常常使用的特征包括幅值、频率、时间等。通过提取这些特征，可以更好地理解和分析光纤传感器所测得的信号，进而研究和解决实际问题。 此外，还可以运用数据处理与分析方法进行故障诊断与预测。光纤传感器数据的处理与分析可以发现和识别信号中的异常情况，从而提前预警可能发生的故障。通过监测和分析光纤传感器数据，可以根据数据的变化趋势进行故障诊断，从而采取相应的措施来避免设备的故障和损坏。
综上所述，实验技术中的光纤传感器数据处理与分析方法在测量和监测领域具有广泛应用。通过适当的数据处理与分析方法，可以将复杂的光纤传感器数据转化为可用的信息，进而实现对物理量的准确测量和监测。同时，数据处理与分析方法还可以用于故障诊断与预测，提高设备的可靠性和安全性。因此，对于实验技术中的光纤传感器应用来说，研究和探索更加有效的数据处理与分析方法具有重要意义。
时分复用光纤光栅传感系统的高速采集技术研究
时分复用光纤光栅传感系统的高速采集技术研究
巩鑫;华灯鑫;李仕春;辛文辉;胡辽林
【摘 要】以时分复用的低反射光纤Bragg光栅传感系统的高速解调系统为应用对象,研究了以电压比较器型峰值保持电路为核心的多点应变传感的高速采集系统.设计了脉宽低于5 ns信号的电压比较器型峰值保持电路,以阻抗匹配原理优化电路参数及输出阻抗,并结合宽带匹配放大电路,实现传感信号的高速采集系统.为验证高速采集系统有效性,开展了悬臂梁的光纤Bragg光栅应变传感实验,测试了传感系统应变与负载的非线性关系.实验结果表明,峰值保持电路响应信号上升迅速且平滑,稳定时间约为15 ns,线性相关度为0.999 2,线性度优于2％,悬臂梁的光纤Bragg光栅应变传感系统的误差为4％.
【期刊名称】《西安理工大学学报》
【年(卷),期】2014(030)003
【总页数】6页(P293-298)
【关键词】光纤光栅传感;时分复用技术;数据采集技术;高速峰值保持
【作 者】巩鑫;华灯鑫;李仕春;辛文辉;胡辽林
【作者单位】西安理工大学机械与精密仪器工程学院,陕西西安710048;西安理工大学机械与精密仪器工程学院,陕西西安710048;西安理工大学机械与精密仪器工程学院,陕西西安710048;西安理工大学机械与精密仪器工程学院,陕西西安710048;西安理工大学机械与精密仪器工程学院,陕西西安710048
【正文语种】中 文 【中图分类】TN215;TP212.1
多年来复用技术一直是光纤Bragg光栅(FBG)传感领域的研究热点之一[1-2]。目前光纤光栅复用技术主要有波分复用(WDM)、时分复用(TDM)和空分复用(SDM)，波分复用是最直接也是最成熟的复用方式，但其光纤光栅复用数目通常受限于光源带宽，通常只能实现数十支FBG的复用[3]，而SDW多应用于航空和安全监测方面，一般与其它复用方式组合构成FBG传感网络，实现冗余设计以增加探测可靠性。TDM用于光纤光栅传感网络可以降低FBG解调系统的成本和复杂度[4]。
