初中物理第五章《透镜及其应用》单元训练题 (18)(含答案解析)
第五章《透镜及其应用》单元训练题 (18)一、单选题1．下列关于图中所示光学现象的描述或解释正确的是A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正近视眼C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律2．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米3．小华过生日时，摄像师为他和朋友们拍了一张合影，然后再给小华来一张吹蜡烛时的特写，则摄像师应该A．靠近小华且缩短暗箱B．远离小华且缩短暗箱C．靠近小华且拉长暗箱D．远离小华且拉长暗箱4．如图使用共享单车需要用手机摄像头扫描二维码，当手机扫描二维码时，下列选项正确的是A．摄像头相当于凹透镜B．二维码位于摄像头的二倍焦距以外C．二维码是光源D．二维码中黑色部分发生漫反射，白色部分发生镜面反射5．下列光学器件所成的像为虚像的是A．针孔照相机内所成的像B．照相机中所成的像C．放大镜看到的物体的像D．投影仪屏幕上所成的像6．如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为8cm的凸透镜，要想在光屏上出现清晰像，下列操作可行的是（）A．使光屏靠近透镜B．使光屏远离透镜C．使光屏向上移动D．使光屏向下移动7．教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应( )A．大于30cm B．小于15cm C．等于30cm D．大于15cm小于30cm8．如图所示有四幅图，能说明近视眼的成因及矫正的是（）A．甲、丁B．乙、丙C．乙、丁D．甲、丙9．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成角的平面镜，右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离10．小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图像，如图所示，则下列判断正确的是（）A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D．当u=25cm时成放大的像，投影仪就是根据这一原理制成的二、多选题11．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，在光屏上呈现一个清晰的烛焰的像。
下列说法正确的是A．此时成正立、放大的实像，与投影仪原理相同B．透镜不动，蜡烛和光屏都向右移动，光屏上的像变小C．透镜左移10cm后，眼睛在光屏和透镜间，通过透镜能看到正立的像D．若在透镜和蜡烛之间放远视镜片，则将光屏适当左移，可再次出现清晰的像12．下面是小红在“探究凸透镜成像的规律”时得出的一些结论，这些结论中正确的是A．焦点是凸透镜成实像和虚像的分界点B．距透镜二倍焦距处是凸透镜成缩小像和放大像的分界点C．物体通过凸透镜成实像时，物体越靠近焦点成的像越大D．物体通过凸透镜成虚像时，物体越靠近焦点成的像越大三、填空题13．在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为______cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立______（选填“放大”、“等大”或“缩小”）的实像。
14．如图，光屏上刚好得到清晰的像，该透镜的焦距为______ cm。
15．为加强交通管理和社会治安，临沂市安装了“海燕系统”，该系统具有跟踪、抓拍及人脸识别功能。
如图所示，系统摄像机的镜头是_____透镜，拍摄时车辆和行人离镜头的距离应满足的条件是_____。
16．近视眼看不清远处的物体，是因为物体的像落在视网膜的____方（选项“前”或“后”），需要佩戴______加以矫正（选填“凸透镜”或“凹透镜”）．17．如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中f＝(10cm)，图中还需要调整的是：_____。
调整后烛焰能在光屏上成_____立的实像，若想使像变大，应将蜡烛向_____(填“靠近”“远离”)凸透镜，如果将蜡烛放在距离凸透镜17cm处将在光屏上看见成_____。
(填像的性质)18．随着摄影器材的发展，人们不带单反相机，用手机也可以拍出很多美丽的图片，通过手机镜头所成的像是_____（选填“实像”或“虚像”）。
周末小芳带着手机“自拍杆”漫步盐阜路拍照留念，如图所示，与直接拿手机自拍相比，利用自拍杆可以______（填“增大”或“减小”）物距，减小人像的大小，从而_____（填“增大”或“减小”）取景范围，取得更好的拍摄效果。
但是由于手机前置摄像头的拍摄效果不理想，小芳想用后置摄像头拍摄，于是在自拍杆上又加装了一块平面镜，可以通过该平面镜看到自己，小芳在平面镜中所成的像是_____（填“实”或“虚”）。
为了拍出东关古渡的全貌，小芳保持手机和站立的位置不变，在手机镜头后添加了广角镜头，利用广角镜头焦距比标准镜头______（填“长”或“短”），虽然被拍摄的物体与镜头之间的距离基本不变，但可以使底片上所成的像变小，增大视角，增强画面的感染力。
19．如图所示，将远视眼镜放到凸透镜的前面，光屏上得到烛焰清晰的____（选填“虚”或“实”）像。
拿走远视眼镜，保持烛焰和凸透镜的位置不变，要使光屏上的像再清晰，应将光屏向_____（选填“靠近”或“远离”）凸透镜方向移动；拿走远视眼镜，保持凸透镜和光屏的位置不变，要使光屏上的像再清晰，应将烛焰向______（选填“靠近”或“远离”）凸透镜方向移动。
20．如图所示，物体反射的光线，通过有视力缺陷的眼球，成像到视网膜的________表明与正常人的眼球相比较，缺陷眼球的会聚能力________。
矫正此视力缺陷需要配戴________。
四、作图题21．( ·锦州)如图所示，一束光线从空气射入玻璃中，请在图中画出该光线在界面处发生反射和折射的大致光路。
22．画出下图中光线通过凹透镜的光路图。
（______）23．画出下列图中凸透镜的折射光线的方向．（______）五、实验题24．勤于动手的小聪在探究凸透镜成像规律过程中，将蜡烛、凸透镜和光屏按如图所示放置时，蜡烛通过凸透镜在光屏上形成一个倒立、_______（选填“放大”、“缩小”或“等大”）的清晰的像，利用凸透镜这一成像规律制成的是_______（选填“照相机”、“投影仪”或“放大镜”）；若保持透镜和光屏的位置不变，将蜡烛移到“15cm“刻度线位置，他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时，光屏上又出现了清晰的像，则小明所患的眼疾是_______。
（选填“近视眼”或“远视眼”）25．在“验证凸透镜成像规律”的实验中，设计的实验报告（部分）如下，请填写空格处的内容。
实验目的：验证凸透镜成像规律。
实验器材：_________、凸透镜、光屏、蜡烛和火柴等。
实验步骤：记录凸透镜的焦距f。
安装和调试实验装置时，应使凸透镜和光屏的中心跟烛焰的中心大致在___________。
固定凸透镜的位置，将蜡烛放在适当的位置后，移动_______找像，在移动过程中，眼睛要注意观察光屏上的像，直到光屏上的像最__________为止。
测量并记录此时的物距和像距。
…26．在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10cm。
(1)如图甲，光屏上呈现清晰的像，此像的性质是倒立_____的实像，生活中的_____ （选填序号“A.照相机”、“B.投影仪”、“C.放大镜”）利用了该原理工作；(2)如图乙，保持蜡烛位置不变，移动凸透镜至16cm刻度线处，移动光屏，_____（选填“能”或“不能”）在光屏上出现蜡烛的像，而人眼在图中A处应向_____ （选填“左”或“右”）看才能观察到烛焰的像；(3)如图丙，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是_____ （选填“凸透镜”或“凹透镜”），可用于矫正_____ （选填“近视眼”或“远视眼”）。
27．在探究“凸透镜成像规律”实验中如图所示：（1）由图甲可知，该凸透镜的焦距是__________ cm；（2）移动蜡烛和光屏，当处于图乙位置时，光屏上恰好能得到清晰的像，我们生活中的__________就是根据这一原理制成的；（3）如图丙所示，蜡烛位置不变，移动透镜至45cm刻度线处，则人眼在_________ （选填“A”、“B”或“C”）处能观察到蜡烛的像，像是图丁中的_________ （选填“1”、“2”、“3”或“4”）；（4）实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图戊所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_________ （选填“靠近”或“远离”）凸透镜；（5）实验一段时间后蜡烛燃烧变短，为使烛焰的像仍成在光屏中央，在不改变蜡烛与光屏位置的情况下，应将_______。
小莉觉得这样比较麻烦，请你帮她想出一个改进的方法____________。
六、综合题28．一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是_____（填“正立”“倒立”）的，求出成像的位置_____和大小___。
【答案与解析】一、单选题1．B解析：B图甲中，小孔成像是由于光的直线传播形成的倒立的实像，故A 错误．图乙中，人配戴的凹透镜能发散光，可以矫正近视眼，故B 正确．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光，是光的色散现象，证明太阳光是复色光，故C 错误.图丁中，漫反射的光线杂乱无章，仍遵循光的反射定律，故D 错误．2．D解析：D根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即 30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么 2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。
部编物理八年级上册第五章《透镜及其应用》真题训练(解析版)含答案
第五章《透镜及其应用》真题训练（解析版）第Ⅰ卷选择题一、选择题（本题共16小题，每小题2分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2021秋•伍家岗区期末）如图四种玻璃透镜中（ ）A．只有a是凸透镜B．只有b是凸透镜C．只有a和b是凹透镜D．只有d是凹透镜【答案】D。
【解答】解：由图可知，a、b、c都是中间厚，边缘薄，是凸透镜；d是中间薄，边缘厚，是凹透镜，故D正确。
故选：D。
2．（2021秋•江津区期末）关于四种光学仪器的成像情况，下列说法中正确的是（ ）A．放大镜成正立、放大的实像B．照相机成正立、缩小的实像C．幻灯机成倒立、放大的实像D．平面镜成正立、等大的实像【答案】C。
【解答】解：A、放大镜成正立、放大的虚像，故A错误；B、照相机成倒立、缩小的实像，故B错误；C、幻灯片是投影仪，成倒立、放大的实像，故C正确；D、平面镜成正立、等大的虚像，故D错误。
故选：C。
3．（2021秋•兴山县期末）以下是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，再成放大的虚像。
上述说法中正确的是（ ）A．①③B．①④C．②④D．②③【答案】B。
【解答】解：（1）显微镜物镜和目镜都是凸透镜，把标本放在物镜的二倍焦距和一倍焦距之间，这样得到一个放大的实像，那么这个放大的实像正好成在目镜焦点以内，由凸透镜成像规律可知，当u＜f时，成正立放大的虚像，所以显微镜的物镜成倒立、放大的实像，目镜成正立、放大的虚像，故①正确，②错误；（2）用望远镜观察远处物体时，物体通过物镜成的是倒立、缩小的实像，这个像通过靠近眼睛的目镜成正立、放大的虚像，故③错误，④正确。
故选：B。
4．（2021秋•西峰区期末）透镜在生活中应用广泛，下列说法正确的是（ ）A．远视眼镜的镜片对光线有发散作用B．望远镜的物镜将远处的物体成缩小的像，其口径越大越好C．用照相机照相时，物距应小于两倍焦距D．用放大镜看地图时，不可能看到缩小的像【答案】B。

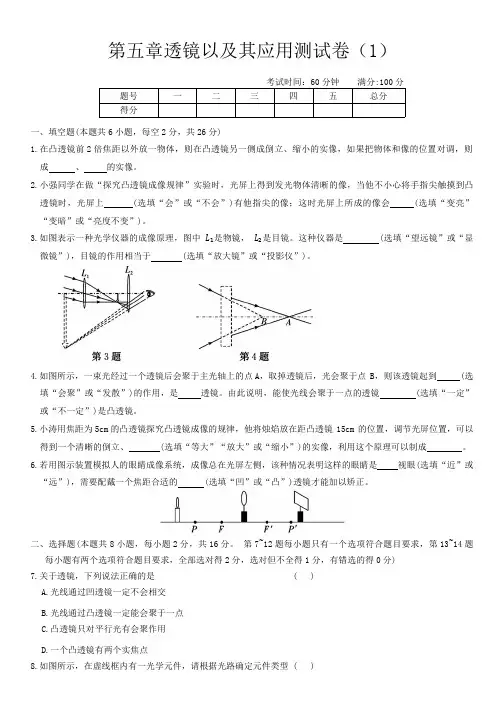

2024-2025学年八年级上册物理第五章透镜以及其应用测试卷(含答案)
第五章透镜以及其应用测试卷（1）考试时间：60分钟满分:100分题号一二三四五总分得分一、填空题(本题共6小题，每空2分，共26分)1.在凸透镜前2倍焦距以外放一物体，则在凸透镜另一侧成倒立、缩小的实像，如果把物体和像的位置对调，则成、的实像。
2.小强同学在做“探究凸透镜成像规律”实验时，光屏上得到发光物体清晰的像，当他不小心将手指尖触摸到凸透镜时，光屏上 (选填“会”或“不会”)有他指尖的像；这时光屏上所成的像会 (选填“变亮”“变暗”或“亮度不变”)。
3.如图表示一种光学仪器的成像原理，图中L₁是物镜，L₂是目镜。
这种仪器是 (选填“望远镜”或“显微镜”)，目镜的作用相当于 (选填“放大镜”或“投影仪”)。
4.如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于点 B，则该透镜起到 (选填“会聚”或“发散”)的作用，是透镜。
由此说明，能使光线会聚于一点的透镜 (选填“一定”或“不一定”)是凸透镜。
5.小涛用焦距为5cm的凸透镜探究凸透镜成像的规律，他将烛焰放在距凸透镜 15cm 的位置，调节光屏位置，可以得到一个清晰的倒立、 (选填“等大”“放大”或“缩小”)的实像，利用这个原理可以制成。
6.若用图示装置模拟人的眼睛成像系统，成像总在光屏左侧，该种情况表明这样的眼睛是视眼(选填“近”或“远”)，需要配戴一个焦距合适的 (选填“凹”或“凸”)透镜才能加以矫正。
二、选择题(本题共8小题，每小题2分，共16分。
第7~12题每小题只有一个选项符合题目要求，第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分)7.关于透镜，下列说法正确的是 ( )A.光线通过凹透镜一定不会相交B.光线通过凸透镜一定能会聚于一点C.凸透镜只对平行光有会聚作用D.一个凸透镜有两个实焦点8.如图所示，在虚线框内有一光学元件，请根据光路确定元件类型 ( )A.凸透镜B.凹透镜C.平面镜D.凸面镜9.下列关于照相机、投影仪、放大镜的几种说法中，正确的是 ( )A.它们都是凸透镜B.照相机镜头的焦距会大于暗箱的长度C.投影片必须放在镜头的焦点以内D.用放大镜看书时，书离透镜的距离必须大于焦距10.如图所示，一束平行光经过一凸透镜，调节光屏到图示位置时，光屏上得到一个最小、最亮的光斑。

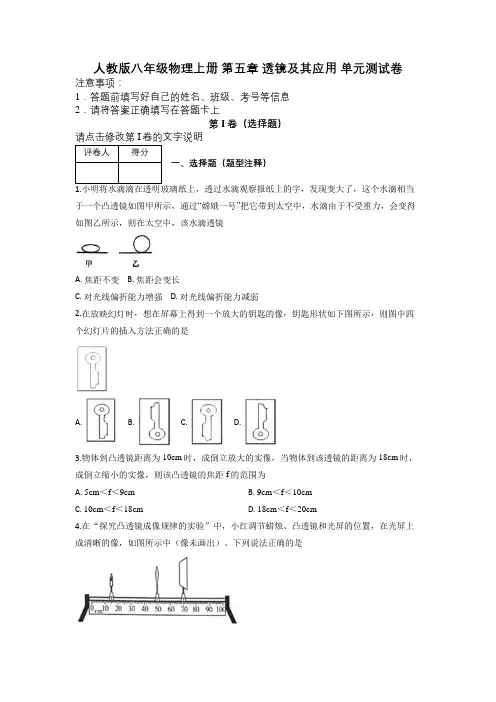

人教版八年级物理上册 第五章 透镜及其应用 单元测试卷及解析
人教版八年级物理上册第五章透镜及其应用单元测试卷注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）于一个凸透镜如图甲所示，通过“嫦娥一号”把它带到太空中，水滴由于不受重力，会变得如图乙所示，则在太空中，该水滴透镜A. 焦距不变B. 焦距会变长C. 对光线偏折能力增强D. 对光线偏折能力减弱2.在放映幻灯时，想在屏幕上得到一个放大的钥匙的像，钥匙形状如下图所示，则图中四个幻灯片的插入方法正确的是A. B. C. D.3.物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为A. 5cm＜f＜9cmB. 9cm＜f＜10cmC. 10cm＜f＜18cmD. 18cm＜f＜20cm4.在“探究凸透镜成像规律的实验”中，小红调节蜡烛、凸透镜和光屏的位置，在光屏上成清晰的像，如图所示中（像未画出）。
下列说法正确的是A. 幻灯机、电影放映机都是利用了如图所示的成像规律B. 凸透镜位置不动，把蜡烛与光屏对调，光屏上会出现清晰缩小的像C. 凸透镜位置不动，向左移动蜡烛，光屏需要向右移动才能接收到清晰的像D. 如果在原凸透镜位置换上一焦距更小的凸透镜，若光屏不动，为在光屏上接收到清晰的像，应将蜡烛适当向右移动5.如今天津的很多街口都安装了360°高清晰摄像头，由公安局实施24小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在F处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是A. 如果该人远离镜头，镜头的焦点可能变在c点B. 如果该人远离镜头，镜头的焦点可能变在a点C. 如果该人靠近镜头，镜头的焦点可能变在c点D. 如果该人靠近镜头，镜头的焦点可能变在b点6.在做凸透镜成像实验时，不慎将透镜上沿弄掉了一块，以下观点正确的是A. 烛焰通过此凸透镜在屏上成的像是残破的B. 烛焰根本不可能在此凸透镜上成像C. 烛焰通过此凸透镜在屏上成的像不受任何影响D. 烛焰通过此凸透镜仍能成完整的像，但像的亮度会有所减弱7.透镜在我们的生活、学习中有着广泛应用．下列说法中符合实际的是（）A．老花镜片利用了凹透镜对光线的发散作用B．拍照时，被照者应站在距照相机镜头二倍焦距以内的位置C．借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距D．物体经过显微镜的物镜后成倒立、放大的实像8.对下列光学成像实例进行了分析，判断正确的是实例：①潜望镜中看到的景物的像；②针孔照相机内所成的像；③放大镜看到的物体的像；④照相机中所成的像；⑤幻灯机屏幕上所成的像A. 反射成像的有②③⑤B. 折射成像的有③④⑤C. 属于实像的是②④⑤D. 属于虚像的是①③④第II卷（非选择题）二、填空题（题型注释）9.如图所示，晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”。
人教版八年级物理上册第5章《透镜及其应用》单元测试题(含答案)
八年级物理上册第5章《透镜及其应用》测试题一、单选题（每题3分，共45分）1．放在凸透镜主轴上焦点以内的点光源S发出的光。
通过凸透镜后的光路如图所示。
则下列说法正确的是（）A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因为凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种现象2．下列关于透镜的说法正确的是（）A．凸透镜只对平行光有会聚作用B．凹透镜对光有发散作用C．凸透镜两个焦点之间的距离叫做焦距D．平行光经过凸透镜折射后一定会聚于焦点3．对这五种成像情况：①小孔成像、②平面镜成像、③放大镜成像、④照相机成像、⑤幻灯机成像，有关它们成像的性质或成像的原因的下列说法中，正确的是（）A．可成放大倒立实像的是①③⑤B．可成正立缩小虚像的是①②④C．属于反射成像的是①②D．属于折射成像的是③④⑤4．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成450角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。
一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离5．如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（）A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄B．大楼在湖中的倒影是由于光的直线传播形成的C．大楼在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像6．小晨在做探究凸透镜成像规律的实验，如图所示，F点为一倍焦距处，H点为二倍焦距处。
2020年人教版物理八年级上册第五章透镜及其应用单元试题(含答案)
（4）若保持凸透镜、光屏的位置不变，再在凸透镜左侧附近放置一凹透镜(图中未画出)，这时需要将蜡烛向(填“左”或“右”)移动才能在光屏上成清晰的像.
（5）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各小组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm、24.00cm、26.00cm若他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是.
A.实像能用光屏得到，虚像不能用光屏得到
B.虚像是人的错觉，并没有光线进入人眼，实像却相反
C.平面镜只能成虚像，凸透镜只能成实像
D.由光的反射成虚像，折射成实像
8．如图所示是光线通过透镜的光路图，其中正确的是（ ）
9．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（ ）
D．通过凹透镜的光一定是会聚的
4．在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动。在此过程中，像的大小及像距的变化情况是（ ）
A．像和像距都逐渐变大
B．像和像距都逐渐变小
C．像逐渐变大，像距逐渐变小
D．像逐渐变小，像距逐渐变大
5．一个物体通过凸透镜在另一侧光屏上成像，若将透镜下半部分用纸遮住，物体的像将（ ）
23、（1）略（2）5（3）光屏的高度，使蜡烛焰心、凸透镜和光屏中心在同一直线上倒立缩小的实像
（4）远离能把成在视网膜前的像成在视网膜上
18．小芳和妈妈到位于抚州城东抚河之畔的著名古楼——拟岘台游玩时，用单反相机拍了两张照片，如图所示，如果拍摄这两张照片时的照相机镜头的焦距相同，则在拍完甲照片后改拍乙照片时，应将照相机______（选填“靠近”或“远离”）拍摄对象，同时_____（选填“增大”或“减小”）照相机暗箱的长度。

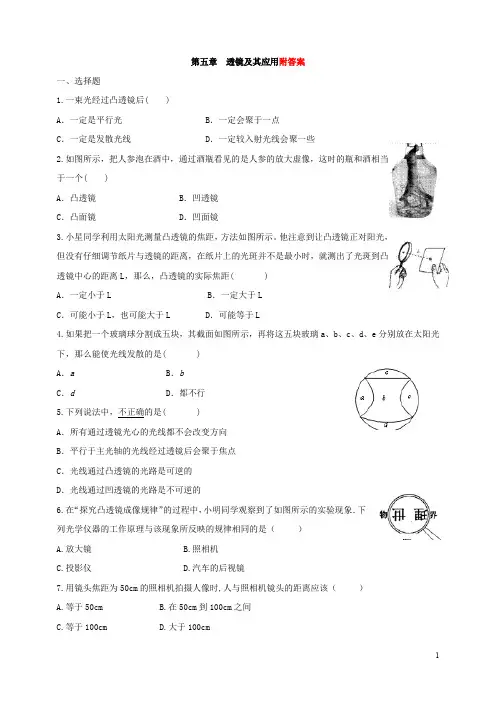

八年级物理第五章透镜及其应用单元测试题(含答案)
第五章透镜及其应用附答案一、选择题1.一束光经过凸透镜后( )A．一定是平行光 B．一定会聚于一点C．一定是发散光线 D．一定较入射光线会聚一些2.如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个( )A．凸透镜B．凹透镜C．凸面镜 D．凹面镜3.小星同学利用太阳光测量凸透镜的焦距，方法如图所示。
他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距( )A．一定小于L B．一定大于LC．可能小于L，也可能大于L D．可能等于L4.如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是( )A．a B．bC．d D．都不行5.下列说法中，不正确的是( )A．所有通过透镜光心的光线都不会改变方向B．平行于主光轴的光线经过透镜后会聚于焦点C．光线通过凸透镜的光路是可逆的D．光线通过凹透镜的光路是不可逆的6.在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是（）A.放大镜B.照相机C.投影仪D.汽车的后视镜7.用镜头焦距为50cm的照相机拍摄人像时,人与照相机镜头的距离应该（）A.等于50cmB.在50cm到100cm之间C.等于100cmD.大于100cm8.一个放大镜的焦距为10cm，张大爷用此放大镜来观察药品使用说明书上较小的文字时，应将此放大镜放在与药品说明书的距离（）A．小于10cm B．等于10cmC．大于10cm D．在10cm和20cm之间9.在“探究凸透镜成像规律”的实验中，当烛焰.凸透镜.光屏处于如图所示的位置时，恰能在光屏上得到一个清晰.缩小的像。
利用这个成像规律可以制成( )A．照相机B．平面镜C．幻灯机D．放大镜10.某同学们在研究凸透镜成像规律时作了如下的记录：当物体距u1=30厘米时，在光屏上出现倒立.缩小的像；当物距u2=20厘米，在光屏上出现倒立.放大的像；当物距u=10厘米，在光屏上始终得不到像。
人教版八年级物理上册 第五章 透镜及其应用单元测试题【含答案】
第五章透镜及其应用一、选择题(每题3分,共30分)1.光线经过甲、乙两透镜后的折射光线如图1所示,则关于两透镜的类型,下列说法正确的是 ( )图1A.甲是凸透镜,乙是凹透镜B.甲是凹透镜,乙是凸透镜C.甲、乙都是凸透镜D.甲、乙都是凹透镜2.学习了透镜知识后,小勇回家认真研究爷爷的老花镜,并得出以下结论,你认为他的这些结论中不妥当的是( )A.老花镜是凸透镜B.老花镜可以用来做放大镜C.老花镜能在阳光下点燃白纸D.爷爷原来是个近视眼3.全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。
某次仪式中,摄影师拍摄了如图2所示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是 ( )A.所成的像是缩小的实像B.所成的像是缩小的虚像C.所成的像是放大的实像D.所成的像是放大的虚像4.如图3甲所示,小刚将盛满水的圆柱形透明玻璃杯贴近书本,透过玻璃杯观看书上的鹦鹉图片(圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等),他所看到的虚像可能是图乙中的图35.在初中物理的学习中,我们经常提到的“像”有:①小孔成像;②平面镜成像;③放大镜成像;④投影仪投影在屏幕上的像;⑤汽车观后镜中的像。
下列关于上述“像”的说法中正确的是A.属于实像的是①②③B.属于虚像的是④⑤C.由于反射而成的像是①②⑤D.由于折射而成的像是③④6.照相机和放大镜都是凸透镜成像原理的具体应用。
对应图4(P点为凸透镜的二倍焦距处),下列关于照相机、放大镜使用和成像的说法正确的是图4A.照相机:被拍物体应在甲区域内,成倒立、缩小的实像B.照相机:被拍物体应在乙区域内,成倒立、缩小的实像C.放大镜:被观察物体应在乙区域内,成正立、放大的虚像D.放大镜:被观察物体应在丙区域内,成正立、放大的实像7.用手机扫描二维码,相当于给二维码照了一张照片,如图5所示是用手机扫描物品上的二维码,登录网址、查看物品相关信息的情景,下列说法中正确的是 ( )图5A.二维码位于摄像头的一倍焦距和二倍焦距之间B.物品上的二维码是光源C.二维码位于摄像头的二倍焦距以外D.当二维码超出手机上设定的方框时,应使物品不动,把手机靠近物品8.在探究凸透镜成像规律的实验中,小欢同学将点燃的蜡烛放在凸透镜前某一位置时,恰好在凸透镜后30 cm处的光屏上出现一个倒立、等大的像。
2018-2019学年人教版初中物理中考专题复习专题5《透镜及其应用》测试卷(含答案解析版)
2018-2019学年人教版初中物理中考专题复习专题5《透镜及其应用》测试卷一、单选题(共15小题)1.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜2.如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）A．B．C．D．3.李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（）A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜B．李明同学已患上近视眼，需要佩戴用凹透镜制成的眼镜C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜4.下列关于显微镜使用的说法，正确的是（）A．观察时要用右眼注视目镜B．观察装片时先用高倍镜，后用低倍镜C．观察人体口腔上皮细胞时，视野不宜太亮D．显微镜的放大倍数只与物镜有关，而与目镜无关5.眼镜的规格通常不用焦距来表示,而是用度来表示,其度数D等于焦距f（以米作单位）的倒数的100倍,即D=,已知小明的左眼镜片焦距为0.25m,其度数应为（）A．100B．200C．300D．4006.幻灯机的镜头相当于一个（）A．凹面镜B．凸透镜C．凹透镜D．凸面镜7.正午时，太阳光直射水平地面.取一圆形薄凸透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半.若将透镜向上移动少许，光斑变大.透镜的焦距是（）A．5cmB．10cmC．15cmD．30cm8.某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A．像先变小后变大，像距变小；B．像变大，像距变小;C．像先变小后变大，像距变大；D．像变大，像距变大.9.下列图中，表示的是近视眼形成原因的是（）A．B．C．D．10.下列情景中形成的像，属于实像的是（）A．湖面的倒影B．用放大镜看数字C．小孔成像D．“海市蜃楼”11.平行光线经如图所示的中空玻璃砖后将会（）A．会聚B．发散C．仍为平行光D．无法判断12.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机13.如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的激光束将成为（）A．会聚光束B．发散光束C．平行光束D．不能确定14.望远镜能对远处的物体进行视角放大，它利用两个焦距不同的凸透镜分别作为物镜和目镜，则物镜和目镜对被观察物体所成的像是（）A．物镜和目镜都成虚像B．物镜和目镜都成实像C．物镜成倒立放大的实像D．目镜成正立放大的虚像15.如图所示，近视眼看不清远处的景物，是因为经过调节晶状体的厚薄后，远处景物的像仍落在视网膜的前方，为使远处的景物能成像在视网膜上，则应选用以下哪种镜片进行矫正（）A．凸透镜B．凹透镜C．平面镜D．平板玻璃片二、填空题(共3小题)16.清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生镜功能的结果，形成了像（填“虚”或“实”）.17.投影仪的镜头相当于透镜，这种透镜对光线具有作用.18.如图所示，来自物体A 的光线经过眼睛的晶状体成像在视网膜后面的B 点．这是______ 成因的光路图，要使像靠近视网膜，物体A应该向______ （选填“左”或“右”）移动；要使像成在视网膜上，应佩戴一个合适的______ 透镜制成的眼镜．三、实验题(共3小题)19.一份调查报告显示，现在中学生近视率达到90%以上，这引起小明等同学的兴趣，为了探究“近视眼的形成原因和矫正方法”，小明同学选择了如下器材：蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网膜）、光具座等．（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节．）（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于水透镜前某一位置时，在光屏上得到了烛焰清晰的像；这个像性质为倒立、______ 、实像；它的应用______ （写一个光学仪器）．当向水凸透镜内注人水，使透镜更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块______ 透镜；若撤去放置的透镜，应将光屏______ （选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像．（2）根据上述实验，可知近视眼的形成原因是：______ ．（写一点）20.小华进行“探究凸透镜成像规律”的实验．如图所示，实验桌上备有带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光具座等器材．（1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图甲所示，凸透镜A的焦距f1= ______ cm；（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，移动光屏，在光屏上可以得到烛焰倒立、放大的______ 像（选填“虚”、“实”）；此成像特点常应用在______ （选填“放大镜”、“照相机”或“幻灯机”）上；（3）保持蜡烛位置不变，小华用焦距为f2的凸透镜B替换凸透镜A，将凸透镜B固定在光具座上50cm刻线处．通过移动光屏，在光屏上得到烛焰倒立、缩小的像．由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f1______f2（选填“小于”或“大于”）．21.某班学生在做探究凸透镜成像规律实验时（凸透镜的焦距为10cm）：（1）小李同学在图中观察到烛焰通过凸透镜后在光屏上能形成一个清晰的像，若保持凸透镜的位置不动，将蜡烛和光屏互换一下位置，仍然在光屏上观察到清晰的像，这是因为______ ．（2）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm，25.00cm，26.00cm．若他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是______ ．（3）为了观察物距等于5cm时烛焰的成像特点，请你写出接下来的操作步骤：______ ．四、简答题(共3小题)22.为了提高防火意识，消防部门当众演示了一个令人惊奇的实验：将装有水的球形鱼缸摆放在窗边，让阳光透过鱼缸照射到窗帘上.窗帘上聚光点的温度迅速上升，一会儿窗帘就被点燃了.请你用所学物理知识解释这一现象.23.在森林中旅游，导游会向你建议，不要随意丢弃饮料瓶，这不仅是为了环境美观，更是为了保护森林，请你说出其中的道理______ ．24.为什么雨过天晴后花农们要及时将塑料棚上的积水放掉？五、计算题(共1小题)25.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】C【解析】因为远视眼镜是凸透镜，对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，此时将像前移了，而没有戴上眼镜时蜡烛烛焰的像实际上在光屏后面；拿走远视镜则烛焰的像变得模糊，原因是烛焰清晰的像在光屏的后面，可以用增大光屏与凸透镜的距离或增大蜡烛距离凸透镜的距离使得光屏上呈现一个清晰的像的目的．2.【答案】C【解析】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．3.【答案】B【解析】李明看书时眼睛与书的距离比正常情况越来越近了，说明能看清近处的物体，不能看清远处的物体，属于近视眼，近视眼用凹透镜来矫正．4.【答案】C【解析】A、使用显微镜时，用右眼还是用左眼都可以，故A错误；B、低倍镜放大倍数小，找到物像后，移动需要更清楚观察部分到视野中央后，再换高倍镜．这样主要是为了观察方便，即找到需要观察的部位，并移动到视野中央，如果在低倍镜下已经看的很清楚了，也就没有必要换高倍镜了，故B错误；C、口腔上皮细胞颜色很浅，视野太亮容易看不清，故C正确；D、显微镜放大的倍数是物镜放大倍数和目镜放大倍数的乘积，故D错误．5.【答案】400【解析】D=6.【答案】B【解析】幻灯机的镜头相当于一个凸透镜，当物距在二倍焦距和一倍焦距中间时，由凸透镜的成像规律可知，成倒立放大的实像.7.【答案】B【解析】凸透镜对光线有会聚作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.在距透镜15cm的地面上得到一个光斑，说明是太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑，将透镜向上移动少许，光斑变大，说明太阳光经凸透镜是已过焦点会聚的光斑；光斑的直径是透镜直径的一半，说明太阳光经凸透镜是已过焦点一半时的，则15cm是焦距和一半的焦距的和，即焦距是10cm，则ACD错误，B正确.8.【答案】D【解析】根据凸透镜成像规律，成实像时，物距变小，像距变大，像变大．该凸透镜焦距为10cm，物距在50cm和12cm之间成实像，所以移动的过程中物距变小，像距变大，像变大.A、B、C错误，D正确.9.【答案】D【解析】近视眼能看清近处的物体，不能看清远处的物体，由于近视眼的晶状体变厚，使像成在视网膜的前方.所以答案选D.10.【答案】C【解析】A.亭台在湖面的倒影，是平面镜成像，成的是虚像，故本选项不符合题意；B.从放大镜中看到镜后正立、放大的数字，是因为光的折射现象，看到的虚像，故本选项不符合题意；C.小孔成的像，是由于光的直线传播而形成的太阳的实像，是实际光线汇聚成的，故本选项符合题意；D.海市蜃楼，因为光的折射现象，看到的是景物的虚像，故本选项不符合题意；11.【答案】B【解析】空玻璃砖可看作是左右两个凹透镜组合在一起了，而光线经过凹透镜后会变得发散，经过两个凹透镜变得更加发散．12.【答案】B【解析】反光镜是应用了凸面镜对光线的发散作用，而其他的光学器件都是应用了凸透镜.13.【答案】B【解析】以空气为标准，可以把它分解为左右两个中间薄，边缘厚“水凹透镜”．因为凹透镜对光线有发散作用，光经过空气透镜时会被发散.因此对照过去的平行光有发散作用.14.【答案】D【解析】望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同．15.【答案】B【解析】由图可知：像成在视网膜的前方，所以该人患的是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴凹透镜，使光线发散，成像位置后移.16.【答案】凸透；虚【解析】圆形透明的露珠相当于一个凸透镜，草木的叶脉距离透镜很近，小于一倍焦距，根据凸透镜成像规律可知：叶脉在这个“凸透镜”中成正立放大的虚像，即叶脉看起来比较大，这是露珠产生放大镜功能的结果，形成了正立、放大的虚像.17.【答案】凸；会聚【解析】投影仪上有一个相当于凸透镜的镜头，投影片上的图案通过这个凸透镜形成倒立放大的实像.凸透镜对光线具有会聚作用.18.【答案】远视眼；左；凸．【解析】分析图可以看出，此时像成在视网膜的后方，所以是远视眼，若想看清物体A，应将物体远离眼睛，即向左移动（增大物），使像向左移动（像距减小），靠近视网膜；也可以利用凸透镜对光线有会聚的作用，使像前移，重新成在视网膜上，故用凸透镜来矫正远视眼．19.【答案】（1）缩小；照相机；凹；靠近；（2）晶状体太厚、折光能力太强，使得像成在视网膜前方的缘故．【解析】（1）据图可知，此时的物距大于像距，所以此时的物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小的实像，照相机就是利用该原理制成的；当向水凸透镜内注人水，使透镜更凸后，其折光能力变强，会使得像提前会聚，所以若想使得像成在光屏上，应该让光线发散，推迟成像，所以此时应该在蜡烛和水透镜之间放一个凹透镜；若此时将凹透镜撤去，像仍会成在原光屏的前方，所以应该将光屏靠近凸透镜；（2）故可知，近视眼是由于晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面的缘故.20.【答案】（1）10；（2）实；幻灯机；（3）大于．【解析】（1）由图知，光点到凸透镜的距离为10.0cm，所以凸透镜的焦距为10.0cm．（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，物体处于1倍焦距和2倍焦距之间，移动光屏，此时应该能成一个倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的．（3）蜡烛和凸透镜的位置不变，凸透镜A成放大的实像，说明此时物距处于1倍和2倍焦距之间；凸透镜B成缩小的实像，说明物距大于2倍焦距．因此凸透镜B的焦距小于凸透镜A的焦距．21.【答案】（1）光路是可逆的；（2）光屏上呈现像的清晰程度不同；（3）移除光屏，用眼睛从凸透镜的右侧通过凸透镜观察．【解析】（1）由图可知，u＜v，所以凸透镜能成倒立、放大的实像，保持凸透镜的位置不动，蜡烛和光屏互换位置，根据光路的可逆性，光屏上还能得到像，此时u＞v，凸透镜能成倒立、缩小的实像；（2）像的位置应该是像最清晰的位置．各小组的像距不同的原因，可能是有的小组光屏上的像不是最清晰的时候测量的；（3）凸透镜的焦距是10cm，蜡烛在凸透镜的5cm处时，u＜f，在透镜的一倍焦距以内，在蜡烛同侧成的是正立放大的虚像，要想观察烛焰的成像特点，需移去光屏，从凸透镜的右侧通过凸透镜观察．22.【答案】因为装有水的球形鱼缸相当于凸透镜，对光线有会聚作用，将太阳光会聚于窗帘某点处，温度上升，窗帘被点燃.【解析】透明球形鱼缸装水后，中间厚而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用，当阳光透过球形鱼缸时，将会聚于窗帘上某点处，窗帘上的聚光点温度上升，窗帘被点燃.23.【答案】因为装有水的塑料瓶相当于一个凸透镜，对太阳光有会聚作用，会造成树叶燃烧，造成火灾.【解析】装有液体的饮料瓶相当于一个凸透镜，在太阳光的照射下，由于凸透镜对光线的会聚作用，易引燃树叶等．所以不允许随便丢弃饮料瓶．24.【答案】下雨后，在塑料棚上的积水就像一个一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，被照蔬菜可能会被烤死，所以雨过天晴后，要将塑料棚上的积水放掉．【解析】下雨后，在塑料棚上的积水就像一个一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，被照蔬菜可能会被烤死，所以雨过天晴后，要将塑料棚上的积水放掉．25.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。
第五章透镜成像及其应用中考用重点题库(共50道题含答案和解析)
第五章透镜成像及其应用中考用重点题库（共50道题含答案和解析）第1节透镜1. 如图所示，对光有发散作用的透镜是（）A． B． C． D．答案：B．解析：中间比边缘厚的透镜为凸透镜，对光线有会聚作用；中间比边缘薄的透镜为凹透镜，对光线有发散作用．凹透镜是指中间比边缘薄的透镜，凹透镜对光线有发散作用，所以凹透镜又叫发散透镜，符合这个特点的透镜是B．2.在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。
这是由于下雨时瓶内灌了雨水后，相当于一个（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有作用，可能会引起森林火灾。
答案：凸透镜；会聚。
解析：因为瓶内灌了雨水后，瓶中水的形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾。
3.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
答案如下图所示：解析：①平面镜和凸透镜的关系是：平面镜和主光轴相交45°角放置，经凸透镜折射后的光线与主光轴平行；②对于凸透镜：过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；③对于平面镜：反射光线与入射光线分居法线两侧，反射角等于入射角，折射光线与平面镜成45度角；根据以上内容和图示完成光路图。
过焦点的光线经凸透镜折射后折射光线平行于主光轴；折射光线与平面镜成45度角射到平面镜上，根据反射角等于入射角，画出反射光线，如下图所示。
4.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图．答案如图所示：解析：凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；熟记反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，并会作图．根据平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作出折射光线；根据光的反射定律作出反射光线．（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；（2）过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线。
人教版物理八年级上册第五章透镜及其应用(含答案及解析)
人教版物理八年级上册第五章透镜及其应用一．选择题（共26小题）1．如图所示，某同学将凸透镜正对着太阳光，将一张白纸在透镜的另一侧逐渐远离透镜，可能看到的现象是（）A．白纸上有缩小的光斑（小亮点），光斑的大小不变B．白纸上的光斑先变大，再变小C．白纸上的光斑先变小，再变大D．白纸上有放大的光斑（暗亮点），光斑的大小不变2．如图所示，某同学将凸透镜正对着太阳，将一张白纸在透镜的另一侧从透镜处逐渐远离透镜，看到的现象是（）A．白纸上有缩小的光斑，且光斑的大小不变B．白纸上有光斑，且先变小再变大C．白纸上有光斑，且先变大再变小D．白纸上有光斑，且一直变大3．如图所示，一束平行光正对着凸透镜照射，在透镜另一侧离透镜10cm处得到一个亮点。
当物体位于这个透镜前的25cm处时，在透镜的另一侧可以得到（）A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．无法确定4．如图，L是凸透镜，OO’是它的主轴，AB是垂直主轴的光源，P是垂直于主轴的光屏。
当光源和光屏到凸透镜的距离相等时，在光屏上得到清晰的像。
如将AB向右移动任意一段距离后（不越过L），再移动P，则在P上（）A．总能得到缩小的像B．总能得到放大的像C．可能得到放大的像，也可能得到缩小的像D．可能得到放大的像，也可能得不到像5．老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（）A．报纸与眼睛不动，放大镜离报纸远一些B．报纸与眼睛不动，放大镜离报纸近一些C．报纸与放大镜不动，眼睛离报纸远一些D．报纸与放大镜不动，眼睛离报纸近一些6．“探究凸透镜成像”实验中发现，物距等于6cm时成正立的像，物距等于9cm时成倒立的像，那么，下列判断正确的是（）A．物距等于8Cm时，成放大实像B．物距等于12Cm时，成放大实像C．物距等于10Cm时，成缩小实像D．物距等于18Cm时，成等大实像7．一凸透镜的焦距为15cm，当物体放在距焦点5cm处，一定能得到（）A．正立、放大的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大实像或正立、放大虚像8．像的成因有三个：光沿直线传播成像、反射成像、折射成像，所成的像有实像和虚像两种。
