Protel 99 se 快捷键
无锡劳动和社会保障网上可以查
医疗保险：http://www.wxlss.com/webjob/info_q1_2.asp
养老保险：http://www.wxlss.com/webjob/info_q1_1.asp
安装说明
Protel 99 se 简体中文第六版(含第二版)
第一，运行setup.exe安装 Protel 99 se
s/n:Y7ZP-5QQG-ZWSF-K858 License number: 990005336
第二, 再安装Protel 99 se service pack 6 简体中文第六版
(运行\Protel99SP6\protel99seservicepack6.exe)
第三，汉化安装(Protel99汉化)
1, 安装中文菜单
将client99se.rcs复制到windows根目录中。
说明：在复制中文菜单前，先启动一次Protel99se，关闭后将windows根目录
中的client99se.rcs英文菜单保存起来。
2, 安装PCB汉字模块
将pcb-hz目录的全部文件复制到Design Explorer 99 se根目录中，
注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。
3, 安装国标码库
将gb4728.ddb（国标库）复制到Design Explorer 99 se/
library/SCH目录中，并将其属性中的只读去掉。
将Guobiao Template.ddb（国标模板）复制到Design
Explorer 99 se 根目录中，并将其属性中的只读去掉。
汉化完成.OK!
4, 安装orCAD转换程序（如果需要的话）
将orCAD-Protel目录中的全部文件复制到Design Explorer 99 se
protel99se中文版免费下载
Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库
管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个
32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工
作，可以设计32个信号层，16个电源--地层和16个机加工层。
一、Protel 99 SE的系统组成
按照系统功能来划分，Protel99se主要包含以下俩大部分和6个功能模块。
1、电路工程设计部分
(1)电路原理设计部分（Advanced Schematic 99）：电路原理图设计部分包括电路图编
辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）和各种文本编辑器。
本系统的主要功能是：绘制、修改和编辑电路原理图；更新和修改电路图零件库；查看和编
辑有关电路图和零件库的各种报表。
（2）印刷电路板设计系统（Advanced PCB 99）：印刷电路板设计系统包括印刷电路
板编辑器（简称PCB编辑器）、零件封装编辑器（简称PCBLib编辑器）和电路板组件管理
器。本系统的主要功能是：绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组
件。
（3）自动布线系统（Advanced Route 99）：本系统包含一个基于形状（Shape-based）
的无栅格自动布线器，用于印刷电路板的自动布线，以实现PCB设计的自动化。
2、电路仿真与PLD部分
（1）电路模拟仿真系统（Advanced SIM 99）：电路模拟仿真系统包含一个数字/模拟
信号仿真器，可提供连续的数字信号和模拟信号，以便对电路原理图进行信号模拟仿真，从
而验证其正确性和可行性。
（2）可编程逻辑设计系统（Advanced PLD 99）：可编程逻辑设计系统包含一个有语
法功能的文本编辑器和一个波形编辑器（Waveform）。本系统的主要功能是；对逻辑电路进
行分析、综合；观察信号的波形。利用PLD系统可以最大限度的精简逻辑部件，使数字电
路设计达到最简化。
（3）高级信号完整性分析系统（Advanced Integrity 99）：信号完整性分析系统提供了
一个精确的信号完整性模拟器，可用来分析PCB设计、检查电路设计参数、实验超调量、
阻抗和信号谐波要求等。
二、Protel 99 SE的功能特性
1、开放式集成化的设计管理体系
2、超强功能的、修改与编辑功能
3、强大的设计自动化功能
想更多地了解Protel99se的功能或者想要下载Protel99se试用版可以在Internet上访
问它的站点：HTTP://WWW.PROTEL.COM 。
三、Protel99SE快捷键大全
Enter 选取或启动
Esc 放弃或取消
F1 启动在线帮助窗口
Tab 启动浮动图件的属性窗口
Pgup 放大窗口显示比例
Pgdn 缩小窗口显示比例
End 刷新屏幕
Del 删除点取的元件（1个）
Ctrl+Del 删除选取的元件（2个或2个以上）
X+A 取消所有被选取图件的选取状态
X 将浮动图件左右翻转
Y 将浮动图件上下翻转
Space 将浮动图件旋转90度
Crtl+Ins 将选取图件复制到编辑区里
Shift+Ins 将剪贴板里的图件贴到编辑区里
Shift+Del 将选取图件剪切放入剪贴板里
Alt+Backspace 恢复前一次的操作
Ctrl+Backspace 取消前一次的恢复
Crtl+G 跳转到指定的位置
Crtl+F 寻找指定的文字
Alt+F4 关闭protel
Spacebar 绘制导线，直线或总线时，改变走线模式
V+D 缩放视图，以显示整张电路图
V+F 缩放视图，以显示所有电路部件
Home 以光标位置为中心，刷新屏幕
Esc 终止当前正在进行的操作，返回待命状态
Backspace 放置导线或多边形时，删除最末一个顶点
Delete 放置导线或多边形时，删除最末一个顶点
Ctrl+Tab 在打开的各个设计文件文档之间切换
Alt+Tab 在打开的各个应用程序之间切换
A 弹出Edit\Align子菜单
B 弹出View\Toolbars子菜单
E 弹出Edit菜单
F 弹出File菜单
H 弹出Help菜单
J 弹出Edit\Jump菜单
L 弹出Edit\Set Location Makers子菜单
M 弹出Edit\Move子菜单
O 弹出Options菜单
P 弹出Place菜单
Q PCB中mm/mil单位切换
R 弹出Reports菜单
S 弹出Edit\Select子菜单
T 弹出Tools菜单
V 弹出View菜单
W 弹出Window菜单
X 弹出Edit\Deselect菜单
Z 弹出Zoom菜单
左箭头 光标左移1个电气栅格
Shift+左箭头 光标左移10个电气栅格
右箭头 光标右移1个电气栅格
Shift+右箭头 光标右移10个电气栅格
上箭头 光标上移1个电气栅格
Shift+上箭头 光标上移10个电气栅格
下箭头 光标下移1个电气栅格
Shift+下箭头 光标下移10个电气栅格
Ctrl+1 以零件原来的尺寸的大小显示图纸
Ctrl+2 以零件原来的尺寸的200%显示图纸
Ctrl+4 以零件原来的尺寸的400%显示图纸
Ctrl+5 以零件原来的尺寸的50%显示图纸
Ctrl+F 查找指定字符
Ctrl+G 查找替换字符
Ctrl+B 将选定对象以下边缘为基准，底部对齐
Ctrl+T 将选定对象以上边缘为基准，顶部对齐
Ctrl+L 将选定对象以左边缘为基准，靠左对齐
Ctrl+R 将选定对象以右边缘为基准，靠右对齐
Ctrl+H 将选定对象以左右边缘的中心线为基准，水平居中排列
Ctrl+V 将选定对象以上下边缘的中心线为基准，垂直居中排列
Ctrl+Shift+H 将选定对象在左右边缘之间，水平均布
Ctrl+Shift+V 将选定对象在上下边缘之间，垂直均布
F3 查找下一个匹配字符
Shift+F4 将打开的所有文档窗口平铺显示
Shift+F5 将打开的所有文档窗口层叠显示
Shift+单左鼠 选定单个对象
Crtl+单左鼠，再释放crtl 拖动单个对象
Shift+Ctrl+左鼠 移动单个对象
按Ctrl后移动或拖动移动对象时，不受电气格点限制
按Alt后移动或拖动移动对象时，保持垂直方向
按Shift+Alt后移动或拖动移动对象时，保持水平方向
protel 99 快捷键
Protel 99 se 快捷键e nter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）xx+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转（Ctrl+x）或空格键y——将浮动图件上下翻转（Ctrl+y）或空格键space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+B--放置总线(原理图)P+P--查找元件P+J--放置电器节点P+N--放置网络标示P+T--放置网络字符 (原理图)P+S--放置图纸符号P+A--放置图纸如口P+D+A--放置弧线P+D+E--放置椭圆P+D+L--放置线P+D+R--放置矩形P+D+P--放置多边形P+D+B--放置贝塞尔曲线P+D+G--查找放置图形P+T--放置网络导线(PCB)home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，*左对齐ctrl+r——将选定对象以右边缘为基准，*右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向end———是刷新X－A＝E－E－A：消释V－F：调整到满屏显示全视图V－R：刷新D－B：浏览元件库P－W：放导线（SCH）P－T：放导线（PCB）P－J：放结点SHIFT＋S：看单面板“＋““－“：换层E－H：鼠标进入选中状态E－D=CTRL+X：鼠标进入删除状态Q：公英制转换R－M：测量E－N：单个选中CTRL＋DEL：全体删除选中的目标HOME：以鼠标为中心刷新END：当前视屏刷新CTRL＋F：查找元件E－O－S：设置新原点E－J－N：寻找网络T－N：浏览已复制的封装库T－T：放置泪滴L＝D－O：可设置层、电气报错等O－D＝T－P＝O－P：可设置字符、覆铜等P－O：放电源VCC或地GNDP－N：放网络标号P－B：放总线CTRL+左键：在移动元件时，可使与之相连的导线随其一起移动呵呵，再奉上恍┬〖记桑?lt;br>1、SHIFT+空格：可使走线在45，90，圆弧之间切换2、编辑元件时：双击引脚，在DOT后打钩，则显示为低电平有效模样3、修改元件的引脚长短：进入编辑界面，双击其引脚，弹出对话框，PIN的默认值改为10。
protel99常用快捷键
protel99常用快捷键protel99快捷键enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里shift+R——改变布线模式alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，靠左对齐ctrl+r——将选定对象以右边缘为基准，靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向。
Protel99快捷键大全及常用技巧
Protel99快捷键大全及常用技巧protel99se快捷键：enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，靠左对齐ctrl+r——将选定对象以右边缘为基准，靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向POWERPCB常用快捷键和一些技巧1.移动元件时可按TAB键翻转.2.加任何形状的孔(包括方形元件脚):可在24层用二维线画.3.加裸铜(即阻焊,在加大导通电流和增加焊接附着力时经常用到)用铺铜功能在28层加.4.把当前PCB板用到的元件封装存入自已的库:圈住所有元件按右键选SA VE TO LIB...,再选所需的库即可.(把别人的库占为已有算是不费吹灰之力)5.在POWERPCB把二维线图形存入库:先用二维线功能画好所需的图形(可加上文字)把它们全部圈住按右键选SA VE TO LIB...,再选所需的库即可.(方便日后调用)在POWERPCB中,将两块板合并成一块板的方法:1.打开要复制的线路板文件,打开ECO模式2.全选(可用单击鼠标右键选择SELECT ALL)3.复制4.打开复制到的线路板文件,打开ECO模式5.粘帖6.移动到合适位置7. OK!POWERPCB常用快捷键PowerPCB 为用户提供了一套快捷命令.快捷命令主要用于那些在设计过程需频繁更改设定的操作,如改变线宽、布线层、改变设计Grid 等都可以通过快捷命令来实现.快捷命令命令的操作方法如下:从键盘上输入命令字符串,按照格式输入数值,然后再输入回车键即可.如改变当前层时,只要从键盘上输入快捷命令L、然后输入新的布线层(如数字2)最后再再输入回车键即可完成,非常方便.全局设置命令命令字符命令含义及用途C 补充格式,在内层负片设计时用来显示Plane 层的焊盘及Thermal. 使用方法是,从键盘上输入C 显示,再次输入C 可去除显示.D 打开/关闭当前层显示,使用方法是,从键盘上输入D 来切换.建议设计时用D 将Display Current Layer Last＝ON的状态下.DO 贯通孔外形显示切换.ON时孔径高亮显示,焊盘则以底色调显示. 使用方法是,从键盘上输入DO来切换.E 布线终止方式切换,可在下列3种方式间切换.End No Via 布线时Ctrl+点击时配线以无VIA方式终止End Via 布线时Ctrl+点击时配线以VIA方式终止End Test Point 布线时Ctrl+点击时配线以测试PIN 的VIA方式终止使用方法是,从键盘上输入E 来切换.I 数据库完整性测试,设计过程中发现系统异常时,可试着敲此键.L 改变当前层到新的n 层可为数字或是名字,如(L 2) or (L top).N 用来让NET 高亮显示,为要显示的信号名.可以堆栈方式逐个显示信号,如N GND 会高亮显示整个GND.N-会逐个去除信号N 将会去除所有的高亮信号O 选择用外形线来显示焊盘与配线.PO 自动敷铜外形线on/off 切换.Q 快速测量命令.可以快速.测量dx,dy 和d .注意精确测量时将状态框中的Snaps to the design grid 取消.QL 快速测量配线长度.可对线段、网络、配线对进行测量.测量方式如下:首先选择线段、网络或者配线对,然后输入QL 就会得到相关长度报告.R 改变显示线宽到, 如, R 50.RV 在输出再使用文件Reuse 时,用于切换参数设定.有关详细信息请参见"To Make a Like Reuse in Object Mode"SPD 显示split/mixed planes 层数据,该命令控制split/mixed planes 参数对话框中的一个参数.SPI 显示plane 层的thermal .该命令控制split/mixed planes 参数对话框中的一个参数.SPO 显示split/mixed planes 层的外形线.该命令控制split/mixed planes参数对话框中的一个参数.T 透明显示切换.在复杂板子设计时很有用.Text 文字外形线显示切换.W 改变线宽到,如W 5 .Grid 命令G {} Grid 全局设定,第二个参数为可选项.可同时改变设计与VIA Grid.如G25 或者G25 25.GD {} 屏幕上的显示Grid 设定.第二个参数为可选项.如GD25 25 或者GD100.GP 切换极坐标grid .极坐标grid 在设计外形为圆形、或者元件布局按极坐标方式放置时使用.GP r a 极坐标下的元件指定移动方式(r 为半径,a 为角度).GPR r 极坐标下的元件指定移动方式,在角度不变时,改变到半径r.GPA a 极坐标下的元件指定移动方式,在半径不变时,改变到角度a.GPRA da 极坐标下的元件指定移动方式,在半径不变时,改变到当前角度da GPRR dr 极坐标下的元件指定移动方式,在角度不变时,改变到当前半径r. GR 设计grid 设定, 如GR 8-1/3, GR 25 25, G 25 .GV 贯通孔Via grid 设定, 如GV 8-1/3, GV 25 25, or GV 25 .检索命令S 检索元件参照名或是端子,如S U1 、S U1.1S 检索绝对坐标,如S 1000 1000.SR 检索相对坐标X 与Y, 如SR -200 100 .SRX 检索相对坐标X, 如SRX 300.SRY检索相对坐标Y, 如SRY 400.SS 检索并选中元件参数名, 如SS U10.注意:快捷命令中的空格非常重要,如SS W1 与S SW1 具有完全不同的含义.SS W1 是检索并选中W1 这个元件,而S SW1 则是检索SW1 的元件.SS * 在检索命令中可以使用* 号,.. 进行批处理选择.方法是在SS 后输入空格,再输入要检索的字符名和* 号.如SS C*,.. 可以选中所有以字母C 开头的元件.注意:该命令在进行元件布局时非常有用,如您可以用SS R* 选中所有的电阻然后通过选择pop-up menu 中的Move Sequential 来逐个移动元件,进行布局.SX 保持Y坐标不变,移动到X 的绝对坐标n 处.如SX 300.SY保持X 坐标不变,移动到Y的绝对坐标n 处.如SY 400.XP 以像素而非线宽的方式来检索和选择配线.允许用户对哪些拐角处的宽度小于线宽时进行调整.角度命令(drafting 时的快速设定)AA任意角度.AD 45 度角度.AO 直角.UndoUN [] 用户设定Undo 的次数.系统可以允许设置undo (1-100); 是可选项,如UN 2 的含义是只允许一次undo.RE [] 用户设定Redo 的次数.系统可以允许设置Rndo (1-100); 是可选项,如RE 2 的含义是只允许一次Redo .设计规则检查命令Design Rule Checking (DRC)DRP 设置系统处于防止安全间距错误状态DRW 设置系统处于警告安全间距错误状态DRI 设置系统处于无视安全间距错误状态DRO 关闭系统DRC(注意此时有些功能无法使用)布线命令E 布线终止方式切换,可在3种方式间切换.(上文已介绍)LD 快速设置当前层的布线方向,在水平与垂直布线层间切换.PL 设置布线层对,该处可为层数或是层名.如PL 1 2或者PL top bottom.SH 推挤方式on /off 切换.V 选择via 类型,如V标准via.V A自动via 选择.VP 选择使用partial via.VT 选择使用贯通via.T 透明显示切换.在复杂板子设计时很有用.绘图相关命令Drafting ObjectsHC 设定为画圆形模式..HH 设定为画不封闭的线段模式..HP 设定为画线段模式..HR 设定为画长方形模式..与鼠标动作相关的命令M M 键与鼠标右键具有相同功能,打开当前状态下的的快捷命令菜单(Pop-up Menu ).Spacebar 空格键与鼠标左键有相同功能.可以用来对当前光标处的元素进行选择、完成、追加拐角等操作.其它命令可以打开英文帮助文件help.BMW 创建宏命令.详见"To Use BMW".BLT 实行基本的Log 测试,详见"To Run BLT".F 快速打开文件,这里的为文件路径与文件名.命令字符命令含义及用途C 补充格式,在内层负片设计时用来显示Plane;层的焊盘及Thermal.使用方法是:从键盘上输入C 显示;再次输入C 可去除显示.D 打开/关闭当前层显示;使用方法是:从键盘上输入 D ;来切换.建议设计时用 D ;将Display,Current,Layer,Last=on的状态下;DO 贯通孔外形显示切换,on时孔径高亮显示,焊盘则以底色调显示.使用方法是, ;从键盘上输入DO ;来切换.E 布线终止方式切换;可在下列方式间切换:End,Via ;End布线时Ctrl+点击时配线以无VIA方式终止End ;Via布线时Ctrl+点击时配线以VIA;I 数据库完整性测试.设计过程中发现系统异常时,可试着敲此键.L 改变当前层到新的n层(F4也可换层) 可为数字或是名字;如(L 2) ;(L top).N 用来让NET高亮显示,为要显示的信号名.可以堆栈方式逐个显示信号;如N GND会高亮显示整个GND.N-会逐个去除信号,N将会去除所有的高亮信号O 选择用外形线来显示焊盘与配线.PO 自动敷铜外形线on/off切换.Q 快速测量命令.可以快速.测量dx,dy 和d 注意精确测量时将状态框中的Snaps、to、the、design、grid取消.QL 快速测量配线长度.可对线段、网络、配线对进行测量.测量方式如下:首先选择线段、网络或者配线对,然后输入QL就会得到相关长度报告.R 改变显示线宽到;如R50; SPD 显示split/mixed planes层数据,该命令控制split/mixed planes 参数对话框中的一个参数.SPI 显示plane层的thermal 该命令控制split/mixed planes 参数对话框中的一个参数.SPO 显示split/mixed planes 层的外形线.该命令控制split/mixed planes参数对话框中的一个参数.T 透明显示切换.在复杂板子设计时很有用.Text文字外形线显示切换.W 改变线宽到;如W 5 .数字小键盘命令:7(home)全部显示8(上箭头)向上移动一个栅格9(Pg Up)缩小4(左箭头)向左移动一个栅格6(右箭头)向右移动一个栅格1(End)刷新2(下箭头)向下移动一个栅格3(Pg Dn)放大0(Ins)中心显示.(Del)删除被选目标双击鼠标左键进入走线模式(也可以F2)部份快捷键和组合发捷键设置栅格:G对找元件管脚或元件:S寻找绝对坐标点:S(n)(n)改变走线角度:AA任意角,AD斜角,AO直角取消当前操作:UN,如UN(1)为取消前一个操作重复多次操作:RE设计规则检查:打开:DRP,关闭:DRO,忽略设计规则:DRI, 以无过孔形式暂停走线:E锁定当前操作层对:PL(n)(n)选择当前过孔使用模式: 自动过孔选择:V A埋孔或盲孔:VP通孔模式:VT保存:CTRL+S打开:CTRL+O新建:CTRL+N选择全部:CTRL+A全屏显示:CTRL+W移动:CTRL+E翻转:CTRL+F任意角度翻转:CTRL+I高亮:CTRL+H查询与修改:CTRL+Q45度翻转:CTRL+R增加走线:F2锁定层对:F4选择网络:F6 选择管脚对:F5。

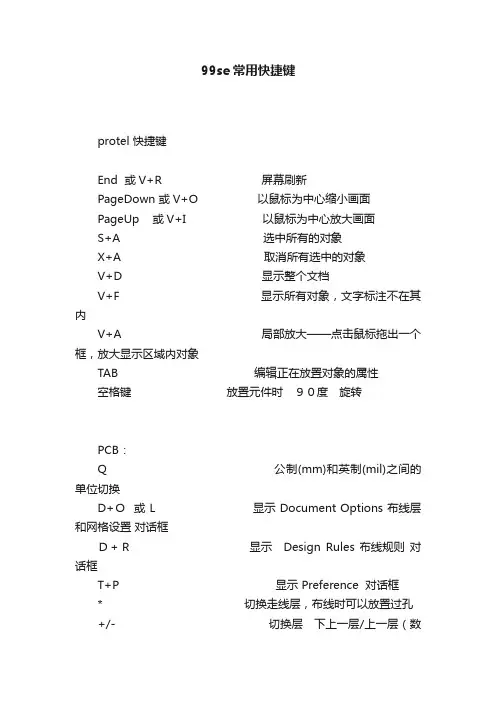

99se常用快捷键
99se常用快捷键
protel 快捷键
End 或V+R 屏幕刷新
PageDown 或V+O 以鼠标为中心缩小画面
PageUp 或V+I 以鼠标为中心放大画面
S+A 选中所有的对象
X+A 取消所有选中的对象
V+D 显示整个文档
V+F 显示所有对象，文字标注不在其内
V+A 局部放大——点击鼠标拖出一个框，放大显示区域内对象
TAB 编辑正在放置对象的属性
空格键放置元件时９０度旋转
PCB：
Q 公制(mm)和英制(mil)之间的单位切换
D+Ｏ或 L 显示 Document Options 布线层和网格设置对话框
Ｄ＋Ｒ显示Design Rules 布线规则对话框
T+P 显示 Preference 对话框
* 切换走线层，布线时可以放置过孔+/- 切换层下上一层/上一层（数
字键盘）
Shift+S 切换打开/关闭单层显示模式
Shift+空格布线时走线的转角方向
S+N 全部选择某一网络
Ｒ＋Ｍ或者Ctrl+M 测量距离
单击并按住鼠标右键显示滑动小手并移动画面
J+C 查找元件
J+N 查找网络标号
M+D 移动
M+V 修改电源分割
Ctrl+Z 局部放大——点击鼠标拖出一个框，放大显示区域内对象
原理图：
X 放置元件时，左右翻转
Y 放置元件时，上下翻转
Ctrl+F 查找
F3 查找下一个
Tool/Annotate 元件重新排布。
Protel99SE快捷键大全
enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移Enter 选取或启动Esc 放弃或取消F1 启动在线帮助窗口Tab 启动浮动图件的属性窗口Pgup 放大窗口显示比例Pgdn缩小窗口显示比例End刷新屏幕Del删除点取的元件（1个）Ctrl+Del删除选取的元件（2个或2个以上）X+A取消所有被选取图件的选取状态X将浮动图件左右翻转Y将浮动图件上下翻转Space将浮动图件旋转90度Crtl+Ins将选取图件复制到编辑区里Shift+Ins将剪贴板里的图件贴到编辑区里Shift+Del将选取图件剪切放入剪贴板里Alt+Backspace恢复前一次的操作Ctrl+Backspace取消前一次的恢复Crtl+G跳转到指定的位置Crtl+F寻找指定的文字Alt+F4关闭protelSpacebar绘制导线，直线或总线时，改变走线模式V+D缩放视图，以显示整张电路图V+F缩放视图，以显示所有电路部件Home以光标位置为中心，刷新屏幕Esc终止当前正在进行的操作，返回待命状态Backspace放置导线或多边形时，删除最末一个顶点Delete放置导线或多边形时，删除最末一个顶点Ctrl+Tab在打开的各个设计文件文档之间切换Alt+Tab在打开的各个应用程序之间切换A弹出Edit\Align子菜单B弹出View\Toolbars子菜单E弹出Edit菜单F弹出File菜单H弹出Help菜单J弹出Edit\Jump菜单L弹出Edit\Set Location Makers子菜单M弹出Edit\Move子菜单O弹出Options菜单P弹出Place菜单QPCB中mm/mil单位切换R弹出Reports菜单S弹出Edit\Select子菜单弹出T ools菜单V弹出View菜单W弹出Window菜单X弹出Edit\Deselect菜单Z弹出Zoom菜单左箭头光标左移1个电气栅格Shift+左箭头光标左移10个电气栅格右箭头光标右移1个电气栅格Shift+右箭头光标右移10个电气栅格上箭头光标上移1个电气栅格Shift+上箭头光标上移10个电气栅格下箭头光标下移1个电气栅格Shift+下箭头光标下移10个电气栅格Ctrl+1以零件原来的尺寸的大小显示图纸Ctrl+2以零件原来的尺寸的200%显示图纸Ctrl+4以零件原来的尺寸的400%显示图纸Ctrl+5以零件原来的尺寸的50%显示图纸Ctrl+F查找指定字符Ctrl+G查找替换字符Ctrl+B将选定对象以下边缘为基准，底部对齐Ctrl+T将选定对象以上边缘为基准，顶部对齐Ctrl+L将选定对象以左边缘为基准，靠左对齐Ctrl+R将选定对象以右边缘为基准，靠右对齐Ctrl+H将选定对象以左右边缘的中心线为基准，水平居中排列Ctrl+V将选定对象以上下边缘的中心线为基准，垂直居中排列Ctrl+Shift+H将选定对象在左右边缘之间，水平均布Ctrl+Shift+V将选定对象在上下边缘之间，垂直均布F3查找下一个匹配字符Shift+F4将打开的所有文档窗口平铺显示Shift+F5将打开的所有文档窗口层叠显示Shift+单左鼠选定单个对象Crtl+单左鼠，再释放crtl拖动单个对象Shift+Ctrl+左鼠移动单个对象按Ctrl后移动或拖动移动对象时，不受电气格点限制按Alt后移动或拖动移动对象时，保持垂直方向按Shift+Alt后移动或拖动移动对象时，保持水平方向。

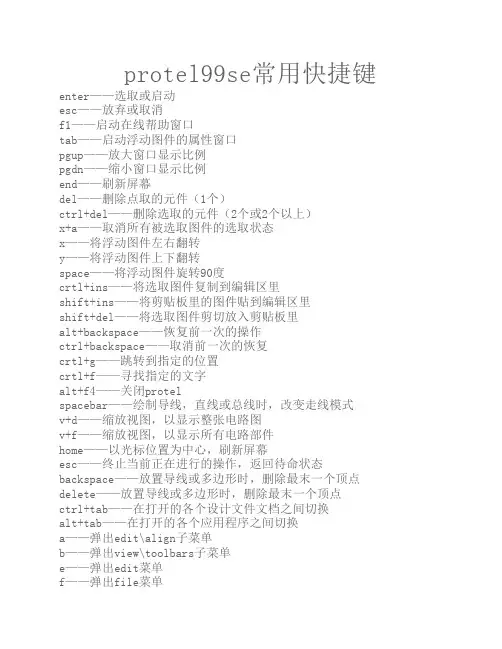

protel99se常用快捷键
