电和磁练习题
2019-2020届初三 第二十章 第5节 电和磁 磁生电知识点专项练习(含答案解析)
第二十章电与磁第5节电生磁知识点专项练习一、选择题1、用如图所示的装置探究通电导线在磁场中的受力情况。
接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。
这个实验事实说明通电导线在磁场中受力（）A．方向与电流方向有关 B．方向与磁感线方向有关C．大小与电流大小有关 D．大小与磁场强弱有关2、利用图所示的装置，可以进行的实验是（）A. 探究通电螺线管外部磁场的方向B. 探究通电导体在磁场中受力情况C. 探究电磁铁磁性强弱与哪些因素有关D. 探究导体在磁场中运动时产生感应电流的条件3、如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。
可使如图所示位置的小磁针N极转至左边的操作是()4、下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。
它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁5、图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A． B． C． D．6、下列设备中，利用了电磁感应原理工作的是（）A、电动机B、动圈式话筒C、电磁起重机D、扬声器7、把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。
关于手摇发电机发电过程，下列说法正确的是（）A．发电机是将重力势能转变电能的装置B．匀速摇动转轮，灯光的亮度不变C．转轮转速越快灯光亮度越暗D．转轮在一个周期内电流方向改变两次8、如图四个实验中，用来探究电磁感应现象的是（）A． B．C． D．9、如图所示电与磁的实验装置中，属于发电机原理的是（）A． B．C． D．10、图1所示的四幅图中能说明发电机工作原理的是( )二、多项选择11、如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是（）A. 导线ab静止不动，电流计指针不偏转B. 导线ab在水平方向运动，电流计指针可能会发生偏转C. 导线ab在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab的运动方向有关12、如图所示，是实验室用的手摇发电机.当老师演示时，同学们发现接入电流表的指针来回摆动，且转动越快灯泡越亮.则下列结论正确的是（）A.发电机工作过程中电能转化为机械能B.发电机工作原理是法拉第的电磁感应现象C.针来回摆动，说明发电机产生的是交流电D.转动越快灯泡越亮，说明导体切割速度越大，产生感应电流越大三、填空题13、如图是一款能发电的魔方充电器，转动魔方时，他根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的（选填“电源”或“用电器”）14、发电机是利用现象制成的，我国发电厂发出的交变电流的频率是50Hz，其周期是s。
20.2《电生磁》知识点+练习-2024-2025学年人教版物理九年级全一册
一、电流的磁效应1、奥斯特实验：电和磁之间是否存在联系？导线通电时，小磁针发生偏转，说明小磁针受到磁场的作用，进一步说明通电导线和磁体一样，周围存在磁场。
改变导线中通入电流的方向，小磁针发生反向偏转，说明磁场方向发生了改变，进一步说明电流的磁场方向跟电流的方向有关。
探究归纳：①电流周围存在磁场；②电流的磁场方向跟电流的方向有关。
注意：①试验中，导线应放在小磁针上方并且两者平行，若两者垂直，通电时小磁针不会偏转。
②采用“触接”的方式给导线通电。
③用电源短路的形式可以在导线中获得较大的电流，使通电导线周围的磁场更强些，小磁针偏转更明显，但要注意闭合电路的时间一定要短，否则会烧坏电源。
④通电导线周围的磁场是一种看不见、摸不着的物质，把小磁针放在通电导线附近，通过小磁针的偏转来反映磁场的存在，这种方法在物理学中了叫做转换法。
2、电流的磁效应通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。
知识拓展：电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的。
奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的，奥斯特实验是世界上第一个揭示电和磁有联系的实验。
二、通电螺线管的磁场1、把导线绕在圆筒上，就做成了一个螺线管，也叫线圈。
给螺线管通电后，各圈导线产生的磁场叠加在一起，通电螺线管的周围就会产生较强的磁场。
2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极。
②通电螺线管两端的极性跟螺线管中电流的方向有关。
③在通电螺线管外部，磁感线从通电螺线管的N极出来回到S极；在通电螺线管的内部，磁感线从S极到N极，若改变电路方向，通电螺线管的N极和S极对调。
注意：实验中，为使磁场加强，可以在螺线管中插入一根铁棒；可以在条件允许的情况下增大通电螺线管中的电流。
三、安培定则1、安培定则注意：应用安培定则时应注意以下三点：①决定通电螺线管两端极性的根本因素是通电螺线管上电流的环绕方向，而不是通电螺线管上导线的绕法和电源的正负极的接法。
2013中考物理复习专题电和磁拔高练习(有答案)
2013中考物理复习专题电和磁拔高练习一、选择题1、下列各图中，有错误的是：（）2、下列说法中，错误的是〔〕A.电磁铁是利用电流的磁效应来工作的B.奥斯特实验说明了通电导体周围有磁场C.发电机是利用通电线圈在磁场中受力转动的原理制成的D.电动机是把电能转化为机械能的装置3、下列说法正确的是（）A．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的C．电动机工作过程中，主要将电能转化为机械能D．在电磁感应现象中，电能转化为机械能4、如图2所示，AB和CD是两根固定且平行的水平光滑金属导轨，符号“×”表示垂直于纸面指向纸面里的磁场的磁感线。
现将铜棒EF和GH垂直放在滑轨上，并与金属导轨接触良好；当外力拉动GH使其向左移动时，发现EF在感应电流的作用下也向左移动；当拉动GH使其向右移动时，则（）A．铜棒EF不动B．铜棒EF也向右运动C．铜棒EF向左运动D．无法确定是否运动5、（安徽蚌埠二中）如图所示，M、N两个线圈套在一根光滑绝缘杆ab上，它们受力时都能自由移动。
当闭合电键K后，M、N两线圈将（）A．互相靠拢 B．互相离开 C．静止不动 D．先靠拢后分开6、在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。
如图所示，甲图表示直导体在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是（）7、在如图所示的实验装置中，当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开；向左合上时，接线柱1与3连通，同时与2断开。
那么该实验装置: （）A．既可以研究电磁感应现象，又可以研究磁场对电流的作用;B．既可以研究电磁感应现象，又可以研究电流的磁效应;C．既可以研究磁场对电流的作用，又可以研究电流的磁效应;D．不可以研究上述三种电磁现象中的任意一种.8、如图所示，利用了磁场对电流作用的设备是（）9、下列说法中错误的是（）A．电铃是利用电流的磁效应来工作的B．奥斯特实验说明了通电导线周围有磁场C．电动机是利用通电线圈在磁场中转动的原理来工作的D．发电机是把电能转化为机械能的装置10、如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A.电流表示数变小，弹簧长度变短B.电流表示数变大，弹簧长度变短C.电流表示数变小，弹簧长度变长D电流表示数变大，弹簧长度变长11、如右图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向南，B端指向北D．通电螺线管转动，直至B端指向南，A端指向北12、世界上第一个证实电与磁之间联系的物理事实是（）A、磁化现象B、地磁场的发现C、奥斯特实验D、电磁感应现象13、如下图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端一到B端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的〔〕14、如图是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是: （）Ａ．灯亮，电动机转动，电铃不响; Ｂ．灯亮，电动机不转，电铃不响;Ｃ．灯不亮，电动机转动，电铃响; Ｄ．灯不亮，电动机不转，电铃响.二、填空题15、小丽同学利用如图所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论．比较甲、乙两图可知：________________；比较甲、丙两图可知：________________。

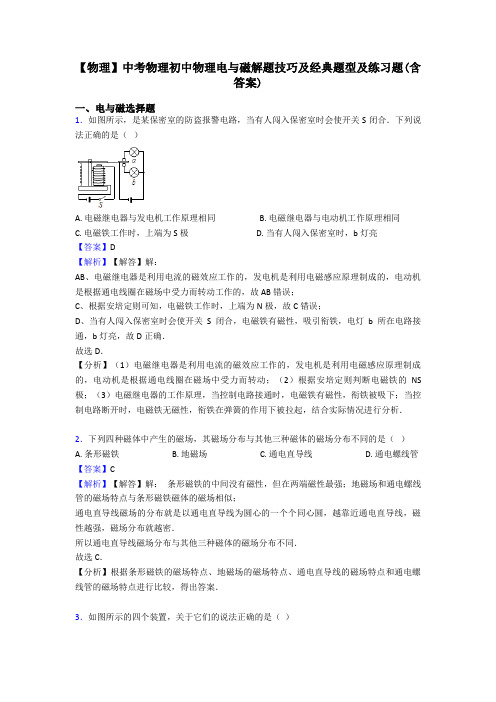

【物理】中考物理初中物理电与磁解题技巧及经典题型及练习题(含答案)
【物理】中考物理初中物理电与磁解题技巧及经典题型及练习题(含答案)一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
中考物理初中物理电与磁解题技巧及经典题型及练习题(含答案)
中考物理初中物理电与磁解题技巧及经典题型及练习题(含答案)一、电与磁选择题1．下列描述正确的是（）A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解：A、小车静止，在竖直方向上受：向下的重力和向上的支持力，它们是一对平衡力，故A正确；B、匀速直线运动的s﹣t图象应该是一条经过原点的直线，而图中是一条平行横轴的直线，故B错误；C、在磁体外部，磁感线的方向总是从N极出发流向S极，故条形磁铁的右端应为S极，左端应为N极，故C错误；D、由图可知，接线柱接的是0～0.6A，则分度值为0.02A，则由指针位置可知电流表的读数为0.54A，故D错误．故选A．【分析】A、对小车进行受力分析，在水平地面上静止的小车，处于平衡状态，受平衡力作用；B、匀速直线运动的s﹣t图象是一条经过原点的直线；C、根据磁体外部磁感线的方向分析；D、根据电流变所选量程，确定分度值，然后再读数．2．如图所示的几个实验装置中，与动圈式话筒工作原理相同的是（）A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。
A项、B项都是电流的磁效应，C项是磁场对通电导线的作用力，D项是电磁感应实验，故答案为：D。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.3．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．4．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
(完整版)初中物理电生磁练习题
电和磁练习一、选择题1.首先发现电流磁效应的科学家是（）A．麦克斯韦 B．赫兹 C．奥斯特 D．法拉第2.放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下图所示的四幅图中，小磁针的指向错误的是（）3.（多选）如图所示，螺线管的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从螺线管的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是( )A．电磁铁的磁性逐渐增强B．电磁铁的磁性逐渐减弱C．铁块对地面的压力逐渐减小D．铁块对地面的压力逐渐增大4.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向南，B端指向北D．通电螺线管转动，直至B端指向南，A端指向北5．如图所示，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮去，接上干电池后，铁钉( )A．有磁性B．会熔化C．有电流流过D．两端对小磁针北极都有吸引力6.如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是（）A．N、S、N、N B．S、N、S、SC ．S 、S 、N 、SD ．N 、N 、S 、N7．法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻 (GMR)效应，荣获诺贝尔物理学奖。
如图是研究巨磁电阻特性的原理示意图。
实验发现，当闭合S 1、S 2后使滑片P 向左滑动过程中，指示灯明显变亮，则下列说法正确的是A ．电磁铁右端为N 极B ．滑片P 向左滑动过程中电磁铁的磁性减弱C ．巨磁电阻的阻值随磁场的增强而明显减小D ．巨磁电阻的阻值随磁场的减弱而明显减小8．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P 从a 端向b 端滑动过程中，会出现的现象是 A ．电流表示数变小，弹簧长度变短 B ．电流表示数变小，弹簧长度变长C ．电流表示数变大，弹簧长度变长D ．电流表示数变大，弹簧长度变短9．下列通电螺线管周围磁场中小磁针N 极（黑色端）指向错误的是二、填空题10.在丹麦物理学家奥斯特发现_________________现象之前，人们早就发现电和磁之间有许多相似的地方：电荷有两种，磁体有________极；电荷间的相互作用是：同种电荷相互排斥，异种电荷相互吸引；磁体间的相互作用是：同名电荷相互________，异名电荷相互________。
中考物理电与磁解题技巧及经典题型及练习题(含答案)
中考物理电与磁解题技巧及经典题型及练习题(含答案)一、电与磁选择题1．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可2．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．3．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．4．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
初三物理《磁生电》练习题及解析
初三物理《磁生电》练习题及解析1.如图9-7-1所示，a表示垂直于纸面的导线，假设A、C两图中的导线是断开电路的一部分，B、D两图中的导线是闭合电路的一部分。
当导线沿图中箭头方向运动时，能产生感应电流的是(??? )图9-7-1【答案】：D2.以下说法错误的选项是(??? )A.奥斯特发现了〝电能生磁〞B.电动机的工作原理是通电线圈在磁场中受力转动C.电动机工作时将电能转化为机械能D.电动机和发电机的实质是一样的【解析】：奥斯特通过实验证实了利用电流能获得磁场，接着人们又发现通电导体在磁场中受到力的作用，从而发明了电动机。
电动机工作时将电能转化为机械能。
发电机是将机械能转化为电能的装置，它们的实质是不一样的。
【答案】：D3.如图9-7-2所示，甲是_____________原理图，乙是_____________原理图。
图9-7-2【答案】：电动机? 发电机4.处在磁场中的线圈通电时，在_________作用下，会发生转动，转动的方向与_________的方向和_________的方向有关。
我们逆向思维，处在磁场中的线圈不通电，让其转动，在线圈中可能会产生_________。
【答案】：磁场力? 电流? 磁场? 电流10分钟训练(强化类训练，可用于课中)1.闭合电路的一部分导体或磁铁的运动方向如图9-7-3所示，以下各电路中能产生感应电流的是(??? )图9-7-3【答案】：A2.以下关于电磁感应的论述中，正确的选项是(??? )A.电磁感应就是电流的磁效应???????????????B.电磁感应现象说明利用磁场可以产生电流C.奥斯特的实验说明利用磁场可以产生电流???D.在电磁感应现象中电能转化为机械能【答案】：B3.如图9-7-4所示是四个电与磁的实验图，其中表述正确的选项是(??? )图9-7-4A.图(1)是研究电磁铁中电流大小与磁性强弱的关系B.图(2)是演示电磁感应现象C.图(3)是研究磁场对电流的作用D.图(4)是研究电流的磁场【解析】：图(1)中电流相同而匝数不同，研究的是电磁铁中匝数多少与磁性强弱的关系。
初中物理电与磁解题技巧及经典题型及练习题(含答案)含解析
初中物理电与磁解题技巧及经典题型及练习题(含答案)含解析一、电与磁选择题1．下列对有关物理学家及其所做的实验表述不正确的是（）A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解：A、1643年，意大利科学家托里拆利实验第一次精确地测出大气压的数值，p0=1.013×105Pa，故A正确；B、奥斯特发现了通电导体周围存在磁场，即电流的磁效应，是第一个发现电现象与磁现象之间有联系的人，故B正确；C、法拉第通过实验研究了电磁感应现象，从而使人类进入了电气化时代，故C不正确；D、在大量实验的基础上，英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系，即发现了焦耳定律，故D正确．故选：C．【分析】（1）世界上第一个准确测出大气压数值的科学家是托里拆利；（2）奥斯特发现了电流的磁效应；（3）法拉第发现了电磁感应现象；（4）英国物理学家焦耳通过一系列实验发现了焦耳定律．本题考查我们对一些重要的科学家及其贡献的了解和掌握，属于物理学常识，平时要注意物理学常识知识的积累．2．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。
【物理】电与磁知识点梳理及经典练习(超详细)
【物理】电与磁知识点梳理及经典练习(超详细)一、电与磁选择题1．对下列现象的描述不合理的是（）A. 甲：奥斯特实验说明通电导体周围存在磁场B. 乙：闭合开关后小磁针静止后会指向如图所示的位置C. 丙：利用这个装置可以探究“电磁感应”现象D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】 B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．故选B．【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．2．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．3．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电和磁练习题一、填空题：1._______________________叫做磁性，_________ ___叫做磁体。
人造磁体通常是用__________________________制成的。
2.磁体各部分磁性强弱____________，条形磁体___________磁性最强，_______________ _部分磁性最弱。
_________________叫做磁极。
3.磁体有两个磁极，符号S表示_________极，N表示___________极。
磁极间相互作用规律是同名磁极_______ ___；异名磁极__ ____ ____。
4.____ _____ ________叫磁化。
由________________和______________构成的物体都能被磁化。
5.小磁针具有指向性是因为它受到__ __的磁力作用。
磁体周围存在着_____。
6.磁场中某一固定点，对磁针的作用力有_____________的方向。
物理学规定：在磁场中的某一点，_____________就是该点磁场的方向。
在磁场中不同的点，小磁针北极所指的方向_______；说明不同点的磁场方向是____________。
7.磁场中某点，小磁针_________所受磁力方向跟该点____________方向一致，_____________所受磁力方向跟该点_______________方向相反。
8.地球周围的空间存在着__________叫地磁场，地磁的北极在_______附近，地磁的南极在______________附近。
9.如图1所示，在静止的磁针上方拉一根与磁针平行的导线，给导线通电时，磁针立刻发生________，切断电路磁针________。
这个实验表明___ ____。
这个现象是由丹麦物理学家_____________首先发现的，他是第一个发现_________________之间联系的科学家。
10.通电直导线周围的磁场方向跟____________的方向有关。
判断直线电流磁场方向跟电流方向的关系可以用_____________来判定。
11.通电螺线管外部的磁场和_________________的磁场一样，通电螺线管的两端相当于________________的_______________极。
判断通电螺线管的极性跟电流方向之间的关系，可以用___________来判断。
12.使用电磁铁的优点是它的磁性有无可以由___________________来控制；它的磁性强弱可以由___________________________来控制；它的南北极可以由__________________________来控制。
二、选择题：1.下列几种物质不能被磁化的是［］A. 炭B. 铜C. 铝D. 镍2.发现电与磁有密切联系的科学家是［］A. 安培 B .欧姆 C. 瓦特 D. 奥斯特3.关于磁场和磁感线下列说法正确的是［］A.条形磁铁的磁感线是从北极出来回到南极B.磁感线可以形象地描述磁场的强弱和方向C.直线电流在磁场中的受力方向就是该点的磁场方向D.磁场中任何两条磁感线都不相交4.如图2所示，甲、乙、丙是软铁片，开关闭合后，则［］A.甲的左端出现N极B.丙的左端出现N极C.乙的左端出现N极D.乙的右端出现S极5.如图3所示，哪一幅图描述的磁场的磁感线是正确的［］A .甲图B .乙图C .丙图 D. 丁图6.一根钢条靠近磁针的磁极，磁针被吸引过来。
则［］A.钢条一定具有磁性B.钢条一定没有磁性C.钢条可能有磁性，也可能没有磁性D.条件不足，无法判断三、作图题：（28分）1.在图4中标出磁感线方向和a、b两点的磁场方向。
2.在图5中标出电流方向和电源正负极。
3.在图6中标出通电螺线管的N极和S极，电源的正极和负极。
四19.如右图所示，是某学习小组同学设计的研究“电磁铁磁性强弱“的实验电路图。
可通过＿＿＿＿＿＿＿来实现；要判断电磁铁的磁性强弱，可观察＿＿＿＿＿＿＿来确定。
（2）下表是该组同学所做实验的记录：规律：①比较实验中1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
②比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（3）在与同学们交流讨论时，另一组的一个同学提出一个问题：当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？①你对此猜想是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
单元测验卷A一、选择题1.下列有关磁场的说法，不正确的是（）A.磁场能产生磁感线B.磁针能指南北，是因为受到地磁场的作用C.磁体间的相互作用是通过磁场发生的D.地磁北极在地理南极附近，地磁南极在地理北极附近2.判断两根钢条甲和乙是否有磁性时，可将它们的一端靠近小磁针的N或S极。
当钢条甲靠近时，小磁针自动远离；当钢条乙靠近时，小磁针自动接近，由此可知（）A.两根钢条均有磁性B.两根钢条均无磁性C.钢条甲一定有磁性，钢条乙一定无磁性D.钢条甲一定有磁性，钢条乙可能有磁性3.下列装置中没有应用电磁铁的是（）A.电铃B.电磁继电器C.电热器D.扬声器4.关于电磁铁，下面说法中不正确的是（）A.电磁铁通电时有磁性，断电时无磁性B. 通入电磁铁的电流方向改变，它的磁性强弱也发生改变C. 通入电磁铁的电流越大，它的磁性越强D.在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强5.如下图图1所示，当开关S闭合时，工作电路的情况是（）A.电磁铁有磁性，电动机不转动B.电磁铁无磁性，电动机不转动C.电磁铁有磁性，电动机转动D.电磁铁无磁性，电动机转动图1 图26.如上图图2所示，将甲图的条形磁铁从中间锯断成乙图所示，则下列关于乙图的说法中正确的是（）A. a、d两端是N极，b、c，两端是S极B. a、b、c、d都不是磁极C. a、c两端是N极，b、d，两端是S极D. a端是N极，b端是S极，c、d两端不是磁极7.某个直流电动机模型接通电源时仍不能运转，发生故障的原因是（）A.可能是磁铁没有磁性了B.可能是线圈中某处发生了断路C.可能是换向器和电刷接触不良D.上述三种情况都有可能8.根据下图中磁感线的方向和小磁针的指向，判断下列四幅图中错误的是（）9.在探究产生感应电流的实验中，某同学按照下图中的四种情况让闭合电路的一段导体AB 在磁场中沿箭头所示方向运动，其中能够产生感应电流的是（）10.电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机的发明有直接影响的是（）11.如下图所示是小刚做“制作、研究电磁铁”实验的一组示意图，其中A、B、C三图中，线圈的匝数相同，而D图中线圈匝数是前面三个图的2倍，已知I2>I1，则下列分析不则下列分析不正确的是（）A. 比较图A 和图B ，可知电磁铁通电时有磁性B. 比较图A 和图D ，可知电磁铁通电电流增大，磁性增强C. 比较图A 和图C ，可知电磁铁通电电流增大，磁性增强D. 比较图C 和图D ，可知电磁铁通电电流相同时，线圈匝数增多，磁性增强12.如右图所示，当弹簧下吊着一磁体，沿水平方向从水平放置的条形磁铁的A 端移到B 端的过程中，能表示弹簧长度与水平位置关系的是下面四幅图中的（ ）二、填空题13.通电螺线管外部与＿＿＿＿＿＿＿的磁场相似，也有两个磁极；＿＿＿＿＿＿＿极和＿＿＿＿＿＿＿极。
（填名称）14.如右图所示，小磁针在纸面内能自由转动。
闭合开关后，通电螺线管的上端为N 极，则小磁针将沿＿＿＿＿＿＿＿方向转动。
当滑动变阻器的滑片向b 端移动时，通电螺线管的磁性将＿＿＿＿＿＿＿。
15.课堂上，老师把一台手摇发电机跟一个小灯泡连接起来做演示实验，老师用手摇发电机，我们看到小灯泡亮了。
在发电机处是＿＿＿＿＿＿＿能转化为＿＿＿＿＿＿＿能。
在小灯泡处是电能转化为＿＿＿＿＿＿＿能。
16.我国宋代的学术著作《梦溪笔谈》中有如下一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）。
”以上叙述的现象证明地球是一个＿＿＿＿＿＿＿。
并且以事实说明了地球的地理南北极与地磁南北极＿＿＿＿＿＿＿。
三、作图题17.下图中的两个图分别画出了两个磁极间的磁感线。
请在图中标出磁极的名称，并画出位于图中A点和B点的小磁针静止时北极所指的方向。
18．将下图中的电磁铁连入你设计的电路中（在方框内完成），要求：A.电路能改变电磁铁磁性的强弱；B.使小磁针静止时如下图所示。
