人教版初中物理九年级全册第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试题
一、单选题
1．关于电流表和电压表的使用,下列说法错误的是
A．如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触
B．电压表可直接测量电源电压,而电流表不能直接接在电源两极间
C．测量前都必须选择合适的量程
D．都必须使电流从“+”接线柱流进电表,从“-”接线柱流出
2．某同学在探究“串联电路的电压特点”时，连成的电路如图所示．开关闭合后，两只电压表的指针均在刻度盘的正中央．以下判断正确的是
A．通过R1的电流小于通过R2的电流
B．R1两端的电压与R2两端的电压相等
C．R1的阻值小于R2的阻值
D．该电路中，滑动变阻器并没有实际作用，可以去掉
3．如图所示，当开关S闭合时，下列说法中正确的是( )
A．灯L1、L2串联，电压表测L1灯的电压
B．灯L1、L2串联，电压表测L2灯的电压
C．灯L1、L2并联，电压表测L1灯的电压
D．灯L1、L2并联，电压表测L2灯的电压
4．下面不能改变导体电阻的措施是
A．把它用力拉长一点B．把它剪掉一段
C．把导线对折拼起来使用D．增加电源的电压
5．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、
L2均能发光并且组成串联电路，则（）
A．甲为电流表，乙、丙为电压表B．乙为电压表，甲、丙为电流表C．甲为电压表，乙、丙为电流表D．乙为电流表，甲、丙为电压表
6．关于电流和电路下列说法正确的是
A．电源是提供电压的装置B．电流是电荷的移动形成的
C．电路中只要有电源就一定有电流D．电流的方向总是从电源正极流向负极7．下列关于材料的导电性能及其应用的说法错误
．．的是
A．绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B．生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C．半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D．用超导材料制造电子元件，可不必考虑元件的散热问题
8．下列说法正确的是（、
A．物理学规定正电荷定向移动的方向为电流方向
B．导体的电阻由导体的材料、长度、横截面积和电压决定
C．从静电现象认识到原子核是可分的
D．随着科技的进步，我们可以制造出既不消耗能量又能对外做功的装置
9．如图，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（）
A．3V B．6V C．4．5V D．9V
10．在如图所示的实验电路中，AC是锰铜合金导线，DF是镍铬合金导线，它们的直径、长度均相同且粗细均匀，B和E分别为AC和DF的中点．为了研究导体电阻的大小与长度是否有关，下列操作中正确的是
A．第一次将AB段导线接入电路，第二次将DE段导线接入电路
B．第一次将DE段导线接入电路，第二次将AC段导线接入电路
C．第一次将AB段导线接入电路，第二次将DF段导线接入电路
D．第一次将DE段导线接入电路，第二次将DF段导线接入电路
11．如图所示，电源电压不变．电阻R1：R2=2：1，R2：R3=1：3．当只闭合开关S1时，电压表示数为U1．当开关S1、S2都闭合时，电压表示数为U2，则U1：U2为（）
A．6：5 B．5：6 C．2：1 D．1：1
12．两个阻值相同的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1、R2等于
A．1、2 B．1、4 C．2、1 D．4、1
13．在“探究影响导体电阻大小的因素”时，小明发现手边只有一根金属丝，则下列哪个因素肯定无法进行探究（）
A．长度B．横截面积C．材料D．温度
14．下列电路图正确的是
A．B．
C．D．
15．小明同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，
两灯均不发光，为检测出电路故障，他做了如下操作：将电压表接到a、b两点，观察电压表有明显示数；将电压表接到b、c两点或c、d两点，观察电压表、电流表均无示数，则电路故障可能是（）
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
二、多选题（每小题至少有两个正确答案）
16．在如图所示电路中，电源电压和灯L的电阻均保持不变．开关S闭合后，在变阻器的滑片P从中点向b端滑动过程中，下列说法正确的是
A．电压表的示数不变B．电灯L的亮度变暗
C．电流表A1的示数变小D．电流表A2的示数变大
17．在电学实验操作中错误的是（、
A．避免直接用导线将电源的正、负极连接起来
B．测量电流大小时，电流表应当串联在被测电路中
C．测量电流大小时，电流表可以与被测电灯并联
D．在连接电路过程中，开关可以是闭合的
18．若能将超导体材料用于生产之中，会给人类带来的好处是
A．大大降低远距离输电时的电能损失
B．可制成高速磁悬浮列车
C．使电动机体积小、功率大、效率高
D．给人类节约大量能源
19．如下图所示的电路，电源电压保持不变，灯泡L1标有“6V 3W”字样，灯泡L2标有“6V 6W”字样，关于这个电路下列说法正确的有
A．该电路不可能让两盏灯同时正常发光
B．开关S、S1闭合、S2断开，变阻器滑片P由a向b端滑动时，电压表示数变小，电路中总功率变小
C．开关S、S1、S2均闭合，把变阻器滑片P放在a 端不动，如果断开S1，此时电压表和电流表的示数均变小
D．如果让变阻器滑片P滑到中点不动，只闭合S、S1时，电压表的示数比只闭合S、S2时电压表的示数大
20．用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（、
A．小鸟只能落在零线上，落在火线上同样会被电死B．钓鱼竿接触到了火线C．此高压线是裸导线，（导线外没有绝缘皮）D．钓鱼竿导电了
三、实验题
21．在研究导体电阻与哪些因素有关的实验中，小明采用了图中所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出”灯泡的亮度由电流大小决定“的结论．
、1）你认为小明关于灯泡的亮度由电流大小决定的结论是_______的．
、2）小丽用L1“6V 3W“和L2”6V 2W“的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：
、将两个小灯泡串联，接到6V的电路中，则通过两灯的电流_________；灯_____两端的电压较大；可观察到灯_______较亮；
②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压____；通过灯__的电流较大，可观察到灯____较亮．
、3）由以上实验可以得出灯泡的亮度由______决定．
22．在“探究串联电路电压的特点”活动中．
（1）如下图小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_____，理由是_____．
（2）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法是否合理：_____，改进方法是_____．
四、计算题
23．如图所示电路，闭合开关后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表示数为4.5V，求、
、1）通过灯L1和L2的电流各是多少？电源电压为多少？
、2）说明三个电表使用的量程．
24．在如图甲所示的电路中，电源电压恒为3V．
（1）只闭合开关S2，电流表A的示数为0.44A，求通过L1和L2的电流．
（2）当开关S1和S3闭合，S2断开时，灯泡L1和L2两端的电压分别是多少？
（3）当开关S1和S3闭合，S2断开时，若电流表的示数为0.58A，电流表A1的示数如图乙，则通过L1和L2的电流分别是多少？
参考答案
1．A 2．C 3．B 4．D 5．D 6．A 7．A 8．A 9．B 10．D 11．B 12．D 13．C 14．B 15．C 16．AC 17．CD 18．ABCD 19．BD 20．BCD
21．错误相同L2L2相同L1L1实际功率
22．不能电压表正负极接反了一组实验数据得出结论带有偶然性更换不同规格的灯泡进行多次实验
23．、1、0.4 A 0.8 A 4.5V、、2）电流表A1、A2、使用0-3.A量程；电压表使用0-15 V量程．
24．0.44A0.44A3V3V0.26A0.32A。
人教版初中物理九年级全一册第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试题一、单选题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列常见的数据表述正确的是A ．一节干电池的电压是1.5VB ．电冰箱工作时电流约为5AC ．手机电压是37VD ．对人体的安全电压是36V2．在下列四个图中，苗咪同学在使用电压表和电流表电路，则正确的是（ ）3．如图电路所示，若要求变阻器的滑片P 向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N 之间A ．a、c 或a、dB ．b、c 或b、dC ．a 与bD ．c 与d4．现有A 、B 、C 、D 四根导线，其中A 、B 、C 是镍铬合金线，D 是铜导线，A 、B 长度相同，A 比B 细；B 、C 粗细相同，B 比C 长；C 、D 长度、粗细都相同。
那么在相同温度下，这四根导线的电阻大小关系为（在相同温度下，长短、粗细都相同的镍铬合金线电阻大于铜导线电阻）（ ）A ．ABCD R R R R >>>B ．A BCD R R R R <<< C ．D C B A R R R R >>> D ．D B A C R R R R <<<5．如图所示，电源电压为6V ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，电流表示数为0.4A ，则下列说法正确的是（ 、A．只闭合S1、S2时，电流表示数为0.2AB．只闭合S2、S3时，电流表示数为0.4AC．只闭合S2、S3时，电压表示数为6VD．只闭合S1、S2时，电压表示数为3V6．下面四幅图中，哪个电路能测出灯泡L2 两端的电压（）A．B．C．D．7．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，电流表的示数变为0，电压表示数变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路8．同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．电阻的大小由导体本身的材料、长度和横截面积决定B．当导体被均匀拉长变细时，它的电阻将变小C．电阻是导体本身的一种性质，所以温度不论如何变化它的电阻也不可能为零D．当导体两端电压和通过导体的电流为零时，导体的电阻为零9．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，先用电压表进行检测，发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是A．电压表V的示数应为15VB．若小灯泡L1突然断路，则电压表V1的示数变为0VC．若小灯泡L1突然断路，则电压表V2的示数变为0VD．若小灯泡L1突然被短接，则电压表V2的示数变为0V11．关于导体的电阻,下列说法中正确的是()A．通过导体的电流越小,电阻越大B．电阻是导体的属性,跟电流和电压大小无关C．导体两端的电压越小,电阻越小D．以上说法都不对12．在如图所示的串联电路中，闭合开关后，李妍用电流表分别测了通过三个小灯泡L1、L2和L3的电流，并记为I1、I2和I3，那么I1、I2和I3的关系是（）A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．I1+I2=I313．如图所示的电路，电源电压保持不变，R为定值电阻。

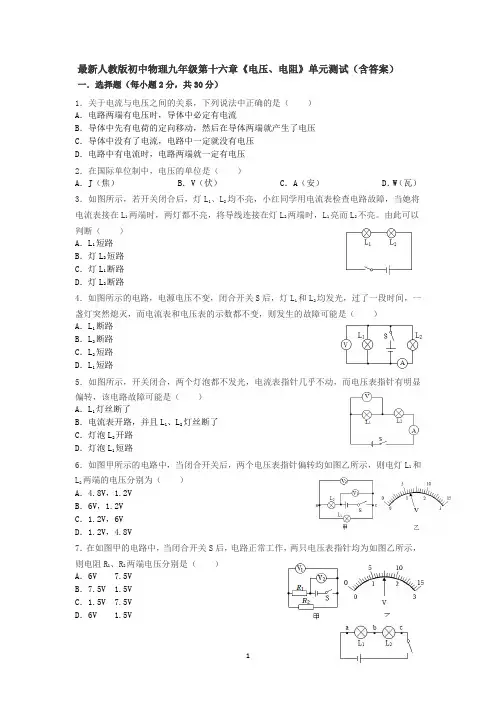

最新人教版初中物理九年级第十六章《电压、电阻》单元测试(含答案)
最新人教版初中物理九年级第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．关于电流与电压之间的关系，下列说法中正确的是（）A．电路两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中一定就没有电压D．电路中有电流时，电路两端就一定有电压2．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）3．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。
由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．L1灯丝断了B．电流表开路，并且L1、L2灯丝断了C．灯泡L2开路D．灯泡L1短路6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值9．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V10．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。
(人教版)济南市初中物理九年级全册第十六章《电压电阻》检测(含答案解析)
一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．下列所提供的数据中符合实际情况的是（）A．一节干电池电压15VB．中考跳绳合格，考生的跳绳功率约1500WC．家用电冰箱的工作电流约1AD．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间4．甲、乙两电阻分别是R甲=5Ω、R乙=10Ω。
并联后接在电源两端，如图所示。
下列分析正确的是（）A．甲两端的电压大于乙两端的电压B．通过甲的电流与通过乙的电流相等C．甲两端的电压等于乙两端的电压D．甲的电功率与乙的电功率相等5．在如图所示的电路中，电源电压保持不变。
若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰36．下列提供的数据符合实际情况的是（）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J7．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D8．关于导体、半导体和超导体，下列说法正确的是（）A．中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料B．超导材料可用来制作电饭锅的发热体，且发热效率更高C．导体的电阻由导体两端的电压和通过导体的电流共同决定D．当导体被均匀拉长至原来的两倍时，它的电阻增大为原来的两倍9．如图所示，电源电压是5V并保持不变。
人教版九年级物理第十六章 电压 电阻 单元测试题(含答案)
人教版九年级物理第十六章电压电阻单元测试题一、选择题1. 下列各种说法中错误的是()A. 教室内的电压为220VB. 0.6kV=60000mVC. 一节干电池的电压一般是2VD. 不高于36V的电压是2. 小明家装修房屋需要购买导线,关于导线种类的选择,最恰当的是()A. 强度大的铁丝B. 细小价格较便宜的铝丝C. 粗一点的铜丝D. 性能稳定的镍铬合金丝3. 如图所示是小明同学测量小灯泡L1两端电压的电路。
图中有一条导线接错了，接错的导线是()A. 导线1B. 导线2C. 导线3D. 导线44. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是()A. M接C,N接BB. M接A,N接BC. M接C,N接DD. M接A,N接D5. 如图所示的四个电路图中,电流表和电压表的接法都正确的是()A. AB. BC. CD. D6. 用同种材料制成的粗细均匀的某段金属导体,对于其电阻大小下列说法正确的是()A. 当导体两端电压和通过导体的电流为零时,导体的电阻为零B. 当导体被均匀拉长至原来的二倍时,它的电阻减小为原来的一半C. 电阻是导体本身的一种性质,所以温度无论如何变化,电阻也不可能变为零D. 电阻是导体本身的一种性质,与电压和电流无关7. 如图甲所示电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电阻R1和R2两端的电压分别为()A. 1.7V 6.8VB. 6.8V 1.7VC. 1.7V8.5VD. 8.5V 1.7V8. 如图所示,A为导线,B、C为两根相同的电阻丝,当滑片P向左移动时,要使灯泡L亮度不变,开关S应接()A. 触点AB. 触点BC. 触点CD. 触点B,C均可9. 为了保护电压表免受损坏,在不能充分估测电压大小的情况下,要用试触的方法选择电压表的量程,在试触过程中,下列哪种做法是正确的()A. 先试触电压表的“3”“15”接线柱B. 先试触电压表的“-”“3”接线柱C. 先试触电压表的“-”“15'接线柱D. 以上说法均可10. 下列四个探究实例：①探究影响电阻大小的因素②探究空气中氧气的含量③探究电流与电压的关系④探究铁的锈蚀条件。
(必考题)初中物理九年级全册第十六章《电压电阻》测试题(包含答案解析)(3)
一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。
闭合开关S ，两电表中只有一个电表有示数，将L 1和L 2交换位置，再闭合开关，两电表均有示数。
已知电路中除了L 1、L 2外，其它电路元件均完好。
下列说法正确的是（ ）A ．可以确定，只有L 1短路B ．可以确定，只有L 1断路C ．可以确定，L 1短路且L 2断路D ．可以确定，L 1断路且L 2短路2．如图所示的电路中，电源电压保持不变。
闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个3．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ） A ．铝导线比铜导线的电阻大B ．粗细相同的两根铝丝，短的比长的电阻大C ．两根铝导线，长的比短的电阻大D ．长度相同的两根铜丝， 细的比粗的电阻大4．两个灯泡以某种方式接在某一电源上。
根据下列现象，能确定这两个灯泡一定并联的是（ ） A ．灯泡的亮度相同 B ．通过灯泡的电流不等 C ．通过灯泡的电流相等D ．灯泡两端的电压相同5．在如图所示的电路中，电源电压保持不变。
若开关S 从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为（ ）A．1︰3 B．3︰1 C．3︰4 D．4︰36．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。
现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了7．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大8．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

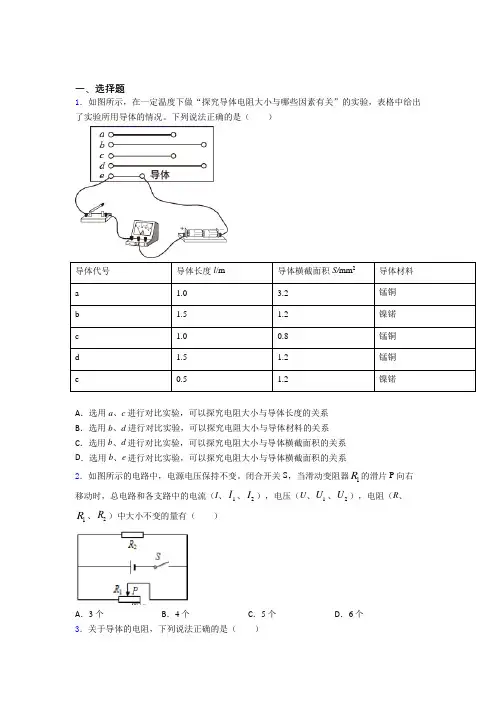

(人教版)佛山市初中物理九年级全册第十六章《电压电阻》测试题(答案解析)
一、选择题1．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。
下列说法正确的是（ ）导体代号 导体长度l /m 导体横截面积S/mm 2 导体材料 a 1.0 3.2 锰铜 b 1.5 1.2 镍锘 c 1.0 0.8 锰铜 d 1.5 1.2 锰铜 e0.51.2镍锘A ．选用 a 、c 进行对比实验，可以探究电阻大小与导体长度的关系B ．选用 b 、d 进行对比实验，可以探究电阻大小与导体材料的关系C ．选用 b 、d 进行对比实验，可以探究电阻大小与导体横截面积的关系D ．选用 b 、e 进行对比实验，可以探究电阻大小与导体横截面积的关系2．如图所示的电路中，电源电压保持不变。
闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个3．关于导体的电阻，下列说法正确的是（ ）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定4．两个灯泡以某种方式接在某一电源上。
根据下列现象，能确定这两个灯泡一定并联的是（）A．灯泡的亮度相同B．通过灯泡的电流不等C．通过灯泡的电流相等D．灯泡两端的电压相同5．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。
一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路6．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（）A．电压表测的是灯L1两端的电压B．开关断开时电流表无示数但电压表有示数C．电压表测的是灯L2两端的电压D．电压表测的是电源两端的电压7．如图所示，电源电压不变，当开关 S1、S2闭合时，两灯都能正常发光；当开关 S2断开时（）A．灯 L1变得更亮，电流表读数不变，电压表读数变小B ．灯 L 1 亮度不变，电流表读数变小，电压表读数不变C ．灯 L 1 变得较暗，电流表读数变小，电压表读数不变D ．灯 L 1 亮度不变，电流表读数不变，电压表读数变小8．在物理实践活动中，同学们结合力学与电学的知识，设计了一个电子秘，设计简图如图所示，当中的金属杆可以绕着O 点转动来改变1R 的阻值大小，以下四种说法（ ）①1R 和2R 是并联②电压表测量的是2R 两端电压。
人教版九年级物理全册第十六章《电压_电阻》单元测试3【含答案】
电压电阻单元测试(时间：60分钟总分：100分）一、选择题(每题3分，共30分)1.我国家庭电路的电压是（）A.1.5 VB.36 VC.220 VD.380 V2.关于电压，下列说法中不正确的是（）A.电压是电路中形成电流的原因B.只要电路两端有电压，电路中就一定有电流C.电路中有电流时，电路两端就一定有电压D.电源是提供电压的装置3.下列电路正确的是（）4.张云家购买了一只电热水器，使用时发现通电不长时间，其电源线很热，甚至能闻出很浓的橡胶的焦味，于是张云决定用他学过的物理知识向消费者协会投诉，他可从下面哪个方面的鉴定提出投诉（）A.导线太细B.电线太粗C.导线太短D.电压太高5.（2013·龙岩）关于导体的电阻，下列说法正确的是（）A.导体的电阻与导体两端的电压成正比B.导体的电阻与通过导体的电流成反比C.导体两端电压为零时，导体的电阻也为零D.导体的电阻与电流、电压大小无关6.（2013·包头）如图所示，闭合开关，两灯并联，各电表都能正常工作.下列判断正确的是（）A.甲、乙、丙都是电流表B.甲、乙、丙都是电压表C.甲、乙是电压表，丙是电流表D.甲、丙是电流表，乙是电压表7.如图所示，小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1 A和2 A，则下列分析正确的是（）A.干路电流为3 AB.L1的电阻小于L2的电阻C.L1两端的电压小于L2两端的电压D.并联电路中各支路电流一定不同8.（2013·南宁）如图所示，在探究串联电路的特点时，闭合开关，电流表测出a、b、c三处的电流分别为I A、I B、I C.用电压表测出ab、bc、ac两端的电压，关于它们的大小关系，正确的是（）A.I A＞I B＞I CB.I A＜I B＜I CC.U AB=U BC =U ACD.U AC=U AB +U BC9.如图所示，当闭合开关S后，电路正常工作，则（）A.电压表V1的示数大于V2的示数B.电压表V1的示数等于V2的示数C.电压表V1的示数小于V2的示数D.电流表A1的示数等于A2的示数10.（2013·烟台）在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A.灯L短路B.灯L断路C.电阻R断路D.电阻R短路二、填空与作图（每空2分，作图题6分，共22分）11.（2013·兰州）如图所示的电路，AB和CD均为镍铬合金线.闭合开关后，通过观察_________________，可以比较出合金线电阻的大小，这种研究方法叫_________（填“等效替代法”或“转换法”）.这个实验装置是研究电阻大小与导体______________的关系.12.在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6 V;当S1、S3断开，S2闭合时，电压表的示数为3 V;则电源电压是_______V;当S1、S3闭合，S2断开时，电压表的示数为_______V.13.（2013·广东）在水银、硅、铁、玻璃中，属于半导体材料的是_______.太阳能电池可将太阳能直接转化为__________.在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是__________.14.（2013·茂名）用笔画线代替导线将图中实物连接完整.要求：①电压表测量灯泡两端的电压.②滑动触片向右移动时，通过灯泡电流变大.③导线不能交叉.三、实验与探究题（每空2分，共20分）15.瑞瑞同学在中考物理实验考试时，对串联电路电压规律进行了探究.【猜想与假设】串联电路总电压等于各用电器两端的电压之和.【设计与进行实验】(1)按图示的电路图连接电路;(2)闭合开关，用电压表测出L1两端的电压;(3)在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法:电压表所接的B接点不动，只断开A接点，并改接到C接点上;(4)测出AC间的电压.【交流与评估】(1)在拆接电路时，开关必须________;(2)瑞瑞同学用上面的方法能否测出L2两端的电压?为什么?(3)方法改进后，所测出AB、BC、AC间的电压记录在表格中.分析瑞瑞同学的实验数据可以得出的结论是:串联电路总电压_________(填“等于”或“不等于”)各用电器两端的电压之和.(4)这个实验在设计方案上存在的不足是：___________________________________________.16.某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P.实验室还提供了下列器材：电压表、电流表、电池组（电压3 V）、滑动变阻器（20 Ω2 A）、刻度尺、开关和导线若干.（1）他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整.（2）闭合开关前，将滑动变阻器的滑片移至变阻器的最_______（填“左”或“右”）端.（3）某次实验中测得电压表的读数为2.1 V，电流表指针偏转如图乙所示，则电流表的读数为I=________A.（4）实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如下表：分析表中数据，可知_______________________________.（5）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置.你认为他的想法是________（填“正确”或“错误”）的，理由是：_______________________________________________________________________.四、解答题（第17题6分，第18题10分，第19题12分，共28分）17.常用的导线是用铜或铝做的，特别重要的用电设备的导线要用昂贵的银来做.钢铁也是导体，又多又便宜，那么，为什么不用钢铁来做导线呢？18.一种节日彩灯的额定电压是6 V，要接在220 V的家庭电路上使用，至少要多少个这样的小彩灯串联使用？若在使用过程中，通过第一个小彩灯的电流为200 mA，则通过第10个小彩灯的电流为多大？19.小明同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时杆OC是竖直的，处于图中虚线位置.风越强，杆OC偏转的角度越大.AB 是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S.则：(1)该装置通过观察____________(填“灯泡的亮度”或“电压表的示数”)来判断风力的大小.(2)无风时，电压表的示数为多少？(3)小红想在电路中串联接入一个电流表，通过观察电流表的示数来判断风力的大小.你认为可行吗？为什么？参考答案1.C2.B3.C4.A5.D6.D7.A8.D9.B10.D11.电流表的示数转换法横截面积12.9 913.硅电能电炉丝14.15.（1）断开（2）不能，因为电压表的正负接线柱接反了. （3）等于（4）只做一次实验就得出规律，不具有普遍性16.（1）（2）右（3）0.42 （4）R与l成正比关系（5）错误电流表的测量值可能超过所选量程的最大值17.铜、铝和银的导电性能比钢铁好.18.n=220 V/6 V=36.7 故至少需要37个小彩灯串联；200 mA=0.2 A，由于串联电路中电流处处相等，故通过第10个小彩灯的电流为0.2 A.19.（1）电压表的示数(2)无风时，电压表被短路，示数为0. (3)不行，因为电路中电流大小不变.。
最新人教版初中物理九年级全册第十六章《电压电阻》测试题(包含答案解析)(2)
一、选择题1．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确2．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L2处短路B．灯泡L1处短路C．灯泡L1处断路D．灯泡L2处断路3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间4．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A．要调节灯泡亮度，电位器有3种接入方式可以实现目的B．电位器与灯泡并联C．若只将a、c接入电路，顺时针转动旋纽时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮5．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．教室里电灯的供电电压是110V6．下列关于实验仪器的使用方法，错误的是（）A．电流表可直接接到电源两极上B．电流表应串联在电路中C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程7．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小8．为了研究电阻与长度的关系，采用了如图所示的电路装置，其中两根电阻丝的材料和横截面积应该（）A．材料相同、横截面积相同B．材料不同、横截面积不同C．材料不同、横截面积相同D．材料相同、横截面积不同9．关于导体、半导体和超导体，下列说法正确的是（）A．中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料B．超导材料可用来制作电饭锅的发热体，且发热效率更高C．导体的电阻由导体两端的电压和通过导体的电流共同决定D．当导体被均匀拉长至原来的两倍时，它的电阻增大为原来的两倍10．下列说法正确的是（）A．人的安全电压小于36VB．汽油机做功冲程能量是从机械能转化成内能C．沿海地区冬暖夏凉，是因为水的密度大D．摩擦起电的实质是电子的转移11．下列有关电学知识的说法中，正确的是（）A．摩擦起电是创造了电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．电流的方向与正电荷定向移动的方向相同12．下列关于电阻的说法正确的是（）A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比B．当导体中电流为零时，导体的电阻也为零C．一切导体的电阻都随着温度的升高而增大D．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大二、填空题13．如图所示，将A、B两个金属片插入柠檬制成的水果电池，用电压表测量水果电池的电压，则该电池的正极是______（选填A或B）；若想获得3.6V的电压，需要把______节这样的水果电池串联起来。
最新人教版初中物理九年级物理第十六章《电压、电阻》单元测试(含答案).docx6
人教版初中九年级物理第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．下列关于物理量的估测中，最符合实际情况的是（）A．人体的安全电压为36VB．在重庆教室内的大气压强约为1×105PaC．从地上拿起实心球后举过头顶，人对球做功约为1JD．鲁能巴蜀中学教室内的空调正常工作时的电流约为1A2．如图所示，当开关闭合后电路正常工作时，下列说法正确的是（）A．开关只能控制灯L1B．灯L1和L2是串联的C．电压表测的是电源电压D．电流表测的是通过电压表的电流3．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路4．如图所示S闭合后，L1、L2都发光，两个电表都有示数，突然一盏灯亮，一盏灯不亮，且电表示数都变为0，则该电路中可能故障是（）A．电压表短路B．电流表断路C．L2短路D．L2断路5．如图所示，能正确测出小灯泡L1两端电压的电路是（）A． B． C． D．6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为5VB．L2两端的电压为2VC．L2两端的电压为3VD．L1两端的电压为3V8．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V9．从发电站到用电地区，通常都有一段相当长的距离。
为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的电流，因此在目前技术水平下采用了危险系数高的高电压输电。
(人教版)杭州市初中物理九年级全册第十六章《电压电阻》测试题(有答案解析)
一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。
下列说法正确的是（）导体代号导体长度l/m导体横截面积S/mm2导体材料a 1.0 3.2锰铜b 1.5 1.2镍锘c 1.00.8锰铜d 1.5 1.2锰铜e0.5 1.2镍锘A．选用a、c进行对比实验，可以探究电阻大小与导体长度的关系B．选用b、d进行对比实验，可以探究电阻大小与导体材料的关系C．选用b、d进行对比实验，可以探究电阻大小与导体横截面积的关系D．选用b、e进行对比实验，可以探究电阻大小与导体横截面积的关系3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A ．4：1B ．1：4C ．5：1D ．1：54．下列关于电压的说法正确的是（ ） A ．只要有电压就一定能形成电流 B ．电压是使自由电荷发生定向移动形成电流的原因C ．对人体的安全电压为36VD ．一节干电池的电压为2V5．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（ ）A ．灯L 1短路B ．灯L 1开路C ．灯L 2开路D ．灯L 2短路6．如图所示，几只水果提供的电力点亮了一排发光二极管。
下列说法正确的是（ ）A ．水果电池将电能转化为化学能B ．发光二极管是由超导体材料制成的，此时它在电路中为用电器C ．一排二极管同时发光说明它们一定是串联的D ．把水果串联起来可以提高电压7．在实验中经常遇到现象或效果不明显的问题，我们需要对实验进行优化改进，下列采取的措施合理的是（ ）A ．在探究电流的热效应时，为了便于比较，被加热液体用水代替煤油B ．在观察水的沸腾活动中，为了使水更快的沸腾，应使用酒精灯的内焰加热C ．在探究并联电路的电压规律时，为了方便读数，使用两个规格相同的小灯泡D ．在探究电阻的影响因素时，为了更明显区别电阻的大小，在灯泡旁串联一个电流表 8．两个电阻1R 、2R 并联连接，且12R R >，电阻1R 、2R 两端的电压分别为1U 、2U ，通过的电流分别为1I 、2I ，则下列判断中正确的是（ ） A ．12I I =，12U U > B ．12I I >，12U U = C ．12I I =，12U U <D ．12I I <，12U U =9．如图所示，电源电压是5V 并保持不变。
