光学作图题练习
光学作图题练习
Revised on November 25, 2020
（2016广元）1．如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜
AB（看作平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹）。
答案：
（2016天水）2．如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光
线，请在图中标出点光源S和像点S′的位置．并完成反射光路图．
答案：
（2016黔南州）3．小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了
手机．下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹．
答案：
（2016毕节市）4．在图中A点放置一块平面镜，使光线经平面镜反射后过B点，在图中画出平
面镜的位置（保留作图痕迹）．
答案：
（2016河南）5．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，
请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．
答案：
（2016黄石）6．如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图。
答案：
S
′
A
B
M
S
S
E
B
A
S
E
B
A
（2016兰州）7．左图是检查视力时是情景，人面对平面镜而坐，身后是视力表，请在右图中画出
人眼通过平面镜看到视力表中S点的光路图。
答案：
（2016厦门）8．如图所示为上午8:00太阳光经水平镜面反射的光路图，请大家画出一小时后太
阳光照射同一点的入射光线及对应的反射光线。
答案：
（2016自贡）9．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图
画出平面镜并标出反射角的度数．
答案：
（2016通辽）10．根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′．
答案：如图
M
N
A
B
隧道
60°
60°
隧道
60°
A
O
B
S
S′
（2016威海）11．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中
画出平面镜（保留作图痕迹）。
答案：
（2016常州）12．平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图，水面一侧C点的人
眼恰好看到它们在水中的像重合．以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼．请画出小鸟
在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）
答案：
（2016贵阳）13．用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水
中，他在光屏上记录下如图乙所示的三条光线。为了便于研究，他还需要再画两条线，请你帮他完
成。
答案：
（2016泰安）14．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的
像。图中A、B两点其中一点是路灯的发光点，另一点是路灯的像点。请你区分发光点、像点，在图中
画出水下E处的潜水员看到路灯的光路图。
答案：
（2016兰州）15．在图中画出入射光线AO从空气射入玻璃时的折射光线；
答案：
（2016赤峰）16．如图所示，透镜的焦点与杯中水面的中心点重合．一束平行凸透镜主轴的光
线，经凸透镜折射后射入盛水的杯中，在杯底形成光斑．画出这束光线的光路图．
答案：
F
A
A′
B
C
水面
M
N
A
A′
B′
B
（2016营口）17．如图所示，发光点S发出一条射向水中的光线，在水面发生反射和折射，反射
光线经过P点．请在图中做出入射光线、反射光线及大致的折射光线．
答案：
（2016恩施州）18．光线通过图中虚线框中的透镜，传播方向发生了改变，请在虚线框中填上合
适的透镜
答案：凹透镜
（2016天门）19．如图，AB为光线经平面镜反射后的反射光线，请作出其入射光线和经凹透镜折
射后的大致折射光线。（保留作图痕迹）
答案：
（2016湘西）20．根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜。
答案：
（2016衡阳）21．如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸
透镜和平面镜怎样传播画出光路图来．
答案：
（2016济宁）22．根据题目要求，完成下列作图。
A
F F
B
y
30°
30°
A
F F
B
y
30°
S
P
空气
水
S'
S
P
空气
水
F
（1）一束光经透镜折射后水平射出，小希通过作图提供了一种确定透镜位置的方案，请你按小希
的作图方式，在图中的甲、乙位置各提供一种方案确定透镜的位置．
答案：
（2016凉山州）23．如图所示，完成光线从左边射向凸透镜折射后，在射向凹透镜折射后的光
路．
答案：
（2016遂宁）24．如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面
平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置．
答案：
（2016葫芦岛）25．如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点
F，S′是光源S在平面镜中的像。请画出：（1）光源S的位置；（2）ab的入射光线；（3）ab经凹透
镜的折射光线。
答案：
O S′ a b O
S′
a
b
甲乙
小希的方案甲乙
八年级物理光学作图题及答案
八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。
4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。
7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。
光学作图题最全
光学作图题最全光学作图题一.光的直线传播作图训练1.小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出2.在右图中利用光的直线传播原理画图说明“坐井观天，所见甚微”？（黑点表示青蛙）二.光的反射作图训练1.完成下列光路图，并且标出反射角的大小2.完成下列光路图3.XXX同学想将一束与水平面成300角的太阳光竖直射入深井内，请你图中画出反射光线并标出镜面与水平线的角度4.为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图三.平面镜成像作图训练1.做出发光点在平面镜成像的光路图2.画出物体AB在平面镜中所成的像SAB3..如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。
4.如图两条反射光线是同一发光点Ｓ发出经平面镜反射后的光线，试用两种方法作出发光点S的位置5.如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA 的光路6..发光点S旁竖直安排一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。
S7.在暗箱中完成光路并画出恰当的元件8.完成潜望镜光路图四.光的折射作图锻炼1.画出入射光线或者折射光线的大致方向氛围氛围氛围玻璃水水2.在一个干枯的井底正中央P点趴着一只田鸡，它能看到的视野规模如图（a）所示，天降大雨时井所有灌满水，若田鸡仍在P点，它的视野将产生变化，请你在图（b）中利用光路图确定田鸡视野的大致规模，并用暗影线透露表现出来3.一束光线AO以与水面成30°的角斜射到水面.试在图中画出光线AO经过水面后的光路图.4.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。
5.如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，请画出光路图。
2023年中考物理二轮专题复习《光学》作图题能力提升训练
2023年中考物理二轮专题复习《光学》作图题能力提升训练姓名：___________班级：___________考号：___________1．如图所示是两块平面镜和其右侧的一个方框。
请你将平面镜进行恰当放置，从而使入射光线和反射光线平行且方向相反。
请将平面镜正确放置方式画在方框内。
2．用光路图表示人眼所能看到的挡板后的范围。
3．试画出图中小丑的帽子在平面镜中的像。
4．请在图中画出从A点发出的光，经平面镜反射后经过B点的光路图。
5．这是伽利略望远镜的原理，请尝试作出人所看到的物体的像。
（图中已知凸透镜的右焦点和凹透镜的右焦点重合，即两透镜间的距离为凸透镜和凹透镜的焦距差）6．如图所示，S'和S1′分别是S和S1经凸透镜后所成的像，OO'为主光轴，请找出凸透镜所在的位置和它的焦点的位置。
7．如图所示，物体AB经凸透镜成像A'B'，请你通过作图的方法尝试确定凸透镜光心（O）和焦点（F）的位置。
8．如图所示，将一块木板放在平面镜前，请画出小明通过平面镜看到自己脚尖的光路图。
9．如图甲所示，是凹透镜的三条特殊光线画法。
实际上凹透镜也可以成像，物体经凹透镜所成的像是正立缩小的虚像。
如图乙所示，MN是主光轴，A'B'是物体AB通过凹透镜所成的像，请你根据凹透镜的三条特殊光线，在乙图中画出凹透镜的位置并标出其中一个焦点的位置。
（保留作图痕迹）10．图是3D简易投影，就是用平面镜将水平放置的物体AB的像竖直呈现在人的正前方，其中A的像与人眼在同一水平面，请作出平面镜位置。
11．如图是小猫和小聪能够通过平面镜互相看到对方，请在图中用光学作图法画出平面镜，并且画出箭头表示小猫看到小聪的光路。
12．平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，ab为其经凹透镜折射后平行于主光轴射出的光线，S’是光源S在平面镜中的像。
请画出：（1）光源S的位置；（2）凹透镜右侧的焦点F；（3）补全光路。
光学作图题(含详细答案)
光学作图题(含详细答案)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN光学作图题1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜 B．一定是凹透镜 C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜2．一束光射到三棱镜上，如图，画出这束光线穿过三棱镜的大致传播方向．3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．26．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢）10．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．11．小丽利用透镜使水平方向的光束经过透镜后向上偏折，如图所示，你用两种方法去确定透镜的种类和大致的位置（在图中画出）312．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像，A′B′为（“实”、“虚”）像．13．按要求完成下列作图．（1）根据平面镜成像特点，在图（1）中画出物体AB所成的像．（2）在图（2）中画出反射光线，并标出反射角．（3）如图（3）所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像．（4）如图（4）所示，一束光从直角三角形玻璃AB面垂直射入，并从玻璃AC面射出．请画出该过程的光路图．14．（1）A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图．（2）“坐井观天所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）．（3 根据平面镜成像特点，在图中画出物AB在平面镜的像A′B′．15．太阳光以如图所示的方向射向井口，欲使太阳光能垂直照亮井底，请在图中画出平面镜的放置方法．16．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．417．（1）如图1所示，光线从空气射入某种液体中，入射角为45°，折射角为30°；光线射到液体中某处水平放置的平面镜上又反射回来，最后光线又回到空气中．请你完成光路图．（2）如图2所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪架是实际飞机．（3）作出图3中平行于三棱镜底部的入射光线经过两次折射后的大致方向．18．两块平面镜成45°夹角放置，完成光路图．19．如图，有一三角形物体ABC，根据平面镜成像的特点，请作出其在平面镜中的像．20．（1）根据平面镜成像规律在图A中作一条入射光线，使其通过点A，并使其反射光线通过B点．（2）如图，有一三角形物体ABC，请作出其在平面镜中的像．21．如图所示，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条光线．在图中画出平面镜MN的位置和L反射光线L1．22．如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．23．按要求作图5（1）如图甲，A′为处在B点处的人眼通过平面镜MN所看到的A 点的像．请根据平面镜成像规律作出A点并画出经过B点反射光线的完整光路．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中画出对应的入射光线．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和折射光线的大致方向．24．（1）如图1所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小．（2）如图2，两条反射光线，是点光源S发出的光经过平面镜反射后的两条光线，试确定点光源s位置．（3）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图3中画出它的入射光线和反射光线的大致方向．（4）如图4，两条入射光线分别过凸透镜的焦点F和光心O，分别画出这两条光线经过凸透镜折射后的光线．25．如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．26．作图（1）为了把竖直照射的太阳光经过平面镜反射后，沿水平方向射入涵洞中，请在图1中画出平面镜的位置，并完成光路图（2）如图2所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图．（3）发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你在图3中画出挡板另一侧S能照亮的区域．6（4）如图4，发光点S发出一束光投射到水面上，其中一条光线反射后经过 A点，请做出入射光线、反射光线和大致的折射光线．（5）如图5所示，水面上方有一发光点A1，水中另有一发光点A2，人在空气中看到A2在水中的像与A1在水中的像位置重合，请你画出人眼看到A1像的光路图以及A2发出的光进入人眼的光路图．（6）一束白光斜射到三棱镜上的O点，经折射后白光被分解为七种颜色的单色光，如图6所示（图中只标注了其中两种色光的光路）．请在图中从O点开始画出黄色光a和蓝色光b的大致光路．（7）如图7所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖的下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．27．如图所示，S为水下的一个点光源，它发出的一束光线经水面反射和折射后分别经过水面下的A点和水面上的B点，请根据题意画出光路．28．作出光进入三棱镜（材料是玻璃）后的出射光线．29．画出如图光从空气斜进入玻璃后的出射光线．30．（1）在虚线方框中填上适当的光学元件7（2）如图，光源位于A点，问该光源发出的哪一条光线经过平面镜MN反射后通过C点．（3）如图所示，一束光线斜射向一块玻璃砖的侧面．请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线．（4）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图31．（1）“猴子捞月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月．如图所示，小猴子的眼睛用点A表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出月亮真实的位置（用点C表示），并保留必要的作图痕迹．（2）图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的一个焦点F，在图中标出F的位置．（3）根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜．32．请在图中完成物体AB经凸透镜成像的光路图．33．（1）图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线．（2）图2所示，一束光线沿水平方向射入三棱镜，将会偏折两次，请画出第2次折射时折射光线的大致方向．8（3）图3所示，请根据平面镜成像特点，画出物体AB经平面镜所成的像．（4）根据图4中入射光线和折射光线的方向，在方框内画出合适的透镜．（5）图5所示为一条光线经凸透镜后平行于主光轴的折射光线，请画出它对应的入射光线．34．如图所示，S′是烛焰上S点经凸透镜所成的实像，SA是从S 点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图．35．作图题（1）如图甲所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置．（2）如图乙所示，鱼缸底部射灯A发出一束光，射向鱼缸壁的B 点并发生反射，其反射光经水面后发生折射，画出反射光线及其折射光线的大致方向．（3）如图丙所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．36．（1）一束光线射到某平面镜上，使其沿水平方向传播，如图所示．请画出所需平面镜的位置并标出入射角i和反射角r．9（2）请根据平面镜成像的特点，在图中画出物体的位置．（3）图中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．（4）如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．37．如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．38．按照题目要求作图（1）如图1所示，物体A静止在斜面上，在图中画出物体A所受力的示意图．（2）如图2所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．（3）如图3所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．39．（1）画出图1中入射光线AO的反射光线，并标出反射角（用字母β表示）（2）根据图2、3中的光线画出相应的入射光线或折射光线．（3）如图4所示，根据给定的反射光线画出由空气斜射到水面的入射光线．（4）如图5所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．1040．如图甲所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．如图乙所示，请画出光线进入玻璃和穿出玻璃后的光路图．41．（2分）（2011?大庆）如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．42．（2分）（2014?大庆）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．43．（3分）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．44.图B中，B为隧道中的一堵墙，墙的左边有一激光器发出一束激光经平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线45．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P 为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P 墙右侧区域的光路图．46．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．47．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．48．如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．49．如图所示，虽然桌子挡住了人的视线，但是人却从平面镜中看见了桌下的乒乓球，请你画出人看到球的光路图．50．画出发光点S发出的光线经平面镜反射后过图中P点的光路图．51．小龙身高为，他站在竖直放置的平面镜前，要想看到自己的全身像，镜子至少需要多长镜子应离地面多高（人眼离头顶10cm）52．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势．画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图．53．在图中请用直尺画出通过玻璃砖后传播的光线．54．如图所示，一束光线垂直入射到球心为的半球形玻璃砖的平面上，请画出这束光通过玻璃并出射到空气中的光路图．55．如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．参考答案与试题解析1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜B．一定是凹透镜C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜【分析】出射光线传播方向发生了改变，我们会想到凸透镜和凹透镜．另外平面镜也可以改变光路，调整合适的角度也可以使光线沿此方向射出．【解答】解：①对于凸透镜，入射光线与主光轴平行，则折射光线过焦点射出．②对于凹透镜，入射光线与主光轴平行，则折射光线的反向延长线过焦点射出．③平面镜也可以改变光路，使光的方向发生改变．如下图所示；故选D．2．一束光射到三棱镜上，如图所示，画出这束光线穿过三棱镜的大致传播方向．【分析】当光从一种透明介质斜射入另一种透明介质时，传播方向发生偏折，且当光从空气斜射入其他透明介质时，折射角小于入射角，当从其他透明介质斜射入空气时，折射角大于入射角；当光从一种透明介质垂直射入另一种透明介质时，传播方向不变．【解答】解：光线从空气进入玻璃时，因是垂直照射，所以方向不变；当从玻璃中斜射入空气时，折射光线远离法线，其大致路径如下图：3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．【分析】（1）A为点光源，B为反射光线上的一点，本题的关键是入射点（或反射点）的确定；根据平面镜成像特点作出B点的对称点B′，然后连接A′B′与水面的交点即为入射点，再过入射点作出法线，根据折射角小于入射角作出折射光线即可．（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变．据此画图确定点光源的位置．（3）当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：（1）先通过水面作出点B的对称点B′，连接A′B′交水面于点O，连接AO、BO，AO为入射光线，OB为反射光线，过入射点O作出法线，再根据折射角小于入射角作出折射光线，如下图所示：（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变，两条入射光线的交点，即点光源的位置，如图所示：（3）先过反射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据注意折射角小于入射角在水中画出折射光线，如图所示：4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．【分析】（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出物体的像；（2）光的折射定律的内容：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角；相反，光从其它透明介质斜射入空气中时，折射角大于入射角．（3）当光垂直射到水面上时，传播方向不变，射到平面镜上时，遵循光的反射定律，当光从水中斜入空气中时，折射角大于入射角．（4）仔细观察入射光线的特点，根据凹透镜的三条特殊光线作图．【解答】解：（1）先作出各端点在平面镜中的对称点（像点），连接像点即为物体F在平面镜中的像，注意辅助线和像用虚线，如图所示：（2）首先做出法线，光从空气斜射入玻璃中，折射角小于入射角，所以折射光线要靠近法线；光从玻璃斜射入空气中时，折射角大于入射角，所以光线要远离法线；如如所示：（3）①先画出光线垂直射入水中，此时光线方向不变．②光在平面镜上的发生反射；先画法线，然后反射光线和入射光线分居法线的两侧，反射角等于入射角，据此作出反射光线．③最后，光从水中射入空气中；先画法线，然后入射光线和折射光线分居法线的两侧，且折射角大于入射角．如图所示：（4）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线传播方向不变，如图所示：5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB 的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点F．同样，我们利用光路是可逆的，也可以在A′B′上从A′点开始做一条与主光轴平行的光线，经凸透镜折射后射后到A点，折射光线与主光轴相交的点也是焦点．如图所示：6．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB 的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始作一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为右焦点F．同样，我们利用光路是可逆的，在A′B′上从A′点开始作一条与主光轴平行的光线，经凸透镜折射后过A点，折射光线与主光轴相交的点为左焦点F．如图所示：7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．【分析】S发出的光经凸透镜后过像点S′，据此画出光路图．【解答】解：根据S′是S通过凸透镜所成的像，连接S′A即为入射光线S经过凸透镜折射后的折射光，S′A与主光轴的交点即为此透镜的焦点F．如图所示：四．解答题（共33小题）8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．【分析】青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．【解答】解：光在空气中是沿直线传播的，故从青蛙处作过井口边缘的两条射线，井外的部分即为看到的区域．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢）【分析】（1）青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．当井中灌满水时，光由空气进入水中，在水面上要发生折射，根据折射定律画出大致的光线传播路径，确定青蛙的视野范围．（2）如果水不满，光由空气进入水中，在水面上要发生折射，根据折射定律和光的直线传播画出大致的光线传播路径，确定青蛙的视野范围．。

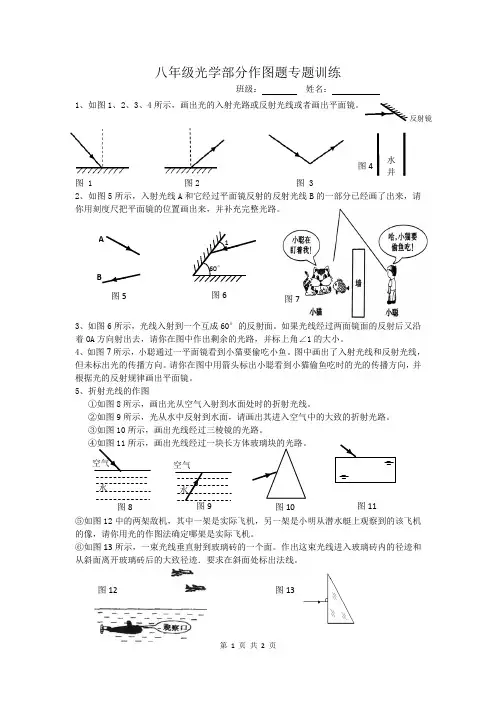

八年级物理(上)光学部分作图题 专题训练
第 1 页 共 2 页八年级光学部分作图题专题训练1、如图1、2、3、4图1 图2 图 32、如图5所示，入射光线A 和它经过平面镜反射的反射光线B 的一部分已经画了出来，请你用刻度尺把平面镜的位置画出来，并补充完整光路。
3、如图6所示，光线入射到一个互成60°的反射面。
如果光线经过两面镜面的反射后又沿着OA 方向射出去，请你在图中作出剩余的光路，并标上角∠1的大小。
4、如图7所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
5、折射光线的作图①如图8所示，画出光从空气入射到水面处时的折射光线。
②如图9所示，光从水中反射到水面，请画出其进入空气中的大致的折射光路。
③如图10所示，画出光线经过三棱镜的光路。
⑤如图12中的两架敌机，其中一架是实际飞机，另一架是小明从潜水艇上观察到的该飞机的像，请你用光的作图法确定哪架是实际飞机。
⑥如图13所示，一束光线垂直射到玻璃砖的一个面。
作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线。
空气 水 图8 图10 图11图12 反射镜水井图4图5 图6 图7 图13 班级： 姓名：第 2 页 共 2 页6、根据平面镜成像的作图题①如图14所示，AB 在平面镜中的像是A /B /，请画出相应的平面镜。
②如图15所示，A /是A 在平面镜中的像。
请画出在B 点处的人看到其像的光路图。
③如图16所示，在图中作出物体AB 在平面镜MN 中所成的像。
⑤在图17中做出人看到球的光路图。
⑥如图18所示，人的眼睛在A 处，人的眼睛通过平面镜看到了点光源S 。
请用作图法画出点光源的光线经平面镜反射进入人的眼睛的光路图。
⑦如图19所示，EF 是物体经平面镜所成的像，请你用作图法画出物体的位置。
7、关于凸透镜、凹透镜对光的作用作图题：有三种基础性作图①凸透镜的三种基本光路：平行主光轴入射的光、经过焦点的光和经过光心的光。
初中光学作图专题（含答案解析）
初中光学作图专题（含答案解析）一、作图题（本大题共40小题）1.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．2.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。
3.在如图中，画出入射光线AO的反射光线．4.画出图中入射光线AO的反射光线并标出反射角的大小。
第1页，共28页5.按要求作图：按要求作图： 画出图1中入射光线AO的反射光线，并标出反射角大小．的反射光线，并标出反射角大小． 根据平面镜成像特点，作出图2中物体在平面镜中所成的像．中物体在平面镜中所成的像．6.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．光线的反射光线．7.完成如图的光路图：请用铅笔、直尺完成如图的光路图： 请用铅笔、直尺8.图中AO是一条与平面镜成 的光线，请在图中画出反射光线并标出反射角度数．的光线，请在图中画出反射光线并标出反射角度数．9.如图所示，请在图中作出AB的像的像 ．10.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧如图所示，平面镜上方有一竖直挡板在图中找出挡板左侧这个发光点的位置． 的一个发光点S在平面镜中的像在平面镜中的像 在图中找出挡板左侧这个发光点的位置．11. 光与平面镜成 角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．小． 画出图2物体AB 在平面镜M 中所成的像．中所成的像．12. 在图中作出物体AB 在平面镜中所成的虚像在平面镜中所成的虚像 ．13. 如下图所示，发光点S 在平面镜中成的像为在平面镜中成的像为 ，发出的某一条光线经过平面镜反射后经过点 请你用平面镜成像特点找到像请你用平面镜成像特点找到像 ，并做出经过A 点的反射光线的完整光路图整光路图 保留作图痕迹保留作图痕迹14.画出图中S发出的光线经平面镜反射后过P点的光路．点的光路．15. 画出图1中入射光线AO经平面镜反射后的光线；经平面镜反射后的光线； 在图2中，根据平面镜成像特点，画出物体MN的像的像 ．16.如图所示为发光点S所发出的两条光线经平面镜反射后的光线，请作出发光点S及其像的位置 保及其像 的位置留作图痕迹留作图痕迹17.完成光线经玻璃方砖后的光路．完成光线经玻璃方砖后的光路．18.如图所示，一束光从空气斜射到水面上，请画出折射光线．如图所示，一束光从空气斜射到水面上，请画出折射光线．19.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线大致方向 ．如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线 大致方向20.如图所示，一束光从水中斜射向空气，入射光线已画出如图所示，一束光从水中斜射向空气，入射光线已画出 请做出这条入射光线的折射光线．请做出这条入射光线的折射光线．21.如图，是在探究凸透镜成像规律实验时，光屏上所得到的像的位置 请你在图中画出其所对应的物体AB的如图， 是在探究凸透镜成像规律实验时，光屏上所得到的像的位置大致位置．大致位置．22. 一束光从空气射向水面，请在图 中画出反射光线的方向及折射光线的大致方向．中画出反射光线的方向及折射光线的大致方向． 请在图 中画出两束光线经过凸透镜折射后的大致传播方向．中画出两束光线经过凸透镜折射后的大致传播方向．23. 一束白光射向三棱镜，它经三棱镜后在光屏上会得到彩色光带，请在如图中画出红光和紫光通过三棱镜后的光路图光通过三棱镜后的光路图 并标注在光屏上．并标注在光屏上．24. 一束白光斜射入三棱镜后会分解成七种色光，如图所示一束白光斜射入三棱镜后会分解成七种色光，如图所示 图中画出了在三棱镜中七色光的大致传播路径，最上方的是红光，最下方的是紫光的大致传播路径，最上方的是红光，最下方的是紫光 ，请您根据所学的光知识大致画出绿光的折射光线．出绿光的折射光线．25.如图所示，完成下面的光路图．如图所示，完成下面的光路图．26.请画出如图光线经过透镜的光路图．请画出如图光线经过透镜的光路图．27.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点的位置。
人教版八年级年级物理上册第四章经典例题光学作图专项训练20题含答案
19．
20．
人教版八年级年级物理上册第四章经典例题4光学作图专项训练20题含答案
学校:___________姓名：___________班级：___________考号：___________
一、作图题
1．小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。图中A点表示小丽的眼睛，B点表示小丽的脚，S点是鱼的实际位置。在图中画出：
（1）B点的像B′的位置（________）
（2）小丽看到鱼的光路图。（________）
2．如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线。
3．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
4．如图是做平面镜成像时，通过玻璃板看到的两个像的情景，形成两个像的原因是玻璃板的前后两个表面同时反射，图乙中的A点表示蜡烛，B表示玻璃板，试画出物体通过玻璃板后表面成像的大致光路图以及大致的像的位置A'______。
11．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处．请你作出这条入射光线并完成光路图．
12．如图，两平面镜相互垂直。请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。
13．根据要求作图：
(1)如图甲，A为太阳，B为地球，虚线为月亮的运动轨迹，若人在地球上的P点可以观察到日食，请在虚线上用“●”表示出月亮的大致位置。______
（____）
15．画出光线AO斜射入水中时折射光线。（____）
16．如图所示，一束光线从水中斜射向空气。请在图中画出：反射光线和折射光线的大致方向。
17．青蛙“坐井观天，所见甚小”。可以用_______来解释。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。大雨将井全部灌满水，若青蛙仍在P点（如图b），青蛙观察到的井上范围将_______（选填“变大”“变小”或“不变”）。请在图b中画出井底之蛙“观天”的范围_______。
光学作图专题训练
光学专题训练考点一、平面镜的应用。
1、按要求作完成光路图。
同学上来作图，另一同学点评分析，。
2、（2015·）电视机的遥控器通过反射一种不可见光──红外线，来实现对电视机的控制。
有时不把遥控器对准电视机的遥控窗口，而是对着墙壁按一下，也可以控制电视机，请在图1中画出红外线经过的光路。
图 13、如图1所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你1帮他们把太反射到井里，并能垂直照亮井底作用一:改变光的传播方向。
知识运用:反射定律.作出入射光线的反射光线。
作出反射光线的入射光线。
B这是一道简单的作图题，作图的时候要注意什收获：反射角等于入射角确定了法线，法线与平面镜垂直确定平面镜的位置。
4、（茂名市2011）如图所示，试画出光源S 发出的一条光线经平面镜反射后通过P 点的光路图。
5、扩展：如果光线平面镜上还有一个B 点，过B 的光线又有什么特点呢？ 同样反向延长线相交于像.6、如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S 的位置。
．S.A.B．S.A7．根据平面镜成像特点，在图乙中作出物体AB 在平面镜MN 中所成的像A ′B ′。
• 收获：平面镜能成像：像物等大、像物对称、虚像。
8、按照题目的要求作图：(1) （2014）如图甲所示，S 是一个发光点，S’是它在平面镜中成的像，SA 是S 发出的一束光。
请在图甲中画出平面镜的位置和SA 经平面镜反射后的光线．考点二：光的折射特点9、在图致作出入射光线AO 的折射光线，并标出入射角i 和折射角γ。
结论：aABNMA S .S’ 你如何能得到平面镜的位置？ 根据像与物理对称，再根据光10、请在图2中画出水中青蛙向上看时的入射光线、折射光线和反射光线。
图211、（2010）如图11所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线12、（2010）如图11所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线。
光学作图题练习
光学作图题练习1、（08江苏常州）如图所示，平面镜前有一点光源S，S 发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．2、（08江苏连云港）（1）如图（甲）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。
3、（08江苏南通）画出图乙中与入射光线对应的反射光线和大致的折射光线位置；4、（08江苏泰州）如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线5、（08江苏盐城）作出图B中物体通过平面镜所成的像。
6、（08安徽蚌埠二中）如图7所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。
AB图7、（08北京）如图所示，AO为入射光线，ON为法线。
请画出入射光线AO的反射光线。
8、（08湖北十堰）如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。
9、(2008·黄冈)小明站在游泳池边A 处，看到路灯B在池水中的像与他看到的池中一条鱼在C 点重合，用光学作图法确定路灯B 的位置和鱼的大致位置。
10、（08甘肃嘉峪关）平面镜水平放置，一束光线与平面镜成30°角射入，如图9所示。
请在图中画出反射光线并标出反射角的大小。
11、（08湖北荆门）如图8所示，在平面镜右方有一发光点S，O’B’、分别是S发出的两条光线经平面镜后的反射光线，作出发光点S的位置（要求保留必要的辅助线）。
12、（08青海）如图11所示，OA'是光线AO的折射光线，请在图中画出光线BO的折射光线OB'(大致方向)。
O’OBB ’13、（08山东枣庄）入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）。
14、（08四川攀枝花）(2分)已知点光源A和两条反射光线，试在图中画出平面镜的位置。
初中物理中考光学作图题专题训练 (10)(含答案解析)
中考光学作图题专题训练 (10)1．如图：S为蜡烛，S＇为蜡烛通过凸透镜所成的像。
请根据凸透镜的特性，画图确定并标出凸透镜的光心O点及右侧焦点F的位置。
（__________）2．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，完成光进入和射出玻璃的折射光路图。
（____）3．请在如图中画出折射光线的大致位置；（____）4．如图，一束光从水里射向空气，请在图中画出它的反射光线及折射光线的大致位置。
（_______）5．如图，一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中画出平面镜的位置。
（______）6．画出反射光线。
（____）7．请画出图中入射光线A的反射光线B，并标明反射角的大小。
（________）8．太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在如图中画出平面镜的位置并标出反射角的度数．_________9．图是两条光线在空气中的传播情况，请在图中画出两条光线沿直线传播后交于一点的光路图。
（____）10．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．11．( ·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
12．（1）如图所示，一束水平光线从空气进入玻璃，请作出反射光线和折射光线；（_________________）（2）补全下图的光路；（_________________）（3）如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。
（_______________________）13．如图所示，请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。
14．完成光路图（______）15．完成图中的光路图。
（____）16．( ·抚顺)如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。
