固体绝缘环网柜特点
环网柜的使用与性能特点
全绝缘、全密封结构，无需绝缘距离，可靠保证人身安全。
防尘、抗洪水、耐腐蚀、免维护，既可用于户外，也可浸在水中，适用任何恶劣 环境。
组合极为灵活，进出线分支可达八路，满足多种接线要求。
体积小、结构紧凑、安装简单、操作方便。
200A分支电缆接头可作为负荷开关，带负荷拔插，并具有隔离开关的特点。
可接短路故障指示器，便于迅速查找电缆故障。
Page 19
Page 20
Page 21
Page 22
折叠欧式电缆分支箱
欧式电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备，它的主要 特点是双向开门、利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、三芯 电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合 DIN47636 标准。一般 采用额定电流630A螺栓固定连接式电缆接头
开关和箱体之间设置了“五防“联锁机构，进出线均装有高压带电显示装置，检 修和操作安全可靠。箱体采用2mm厚的不锈钢板制造，外表面喷涂成环保绿色或 用户指定颜色，外观小巧，结构紧凑，占地面积较小。分支箱接线非常灵活，适 用于截面为400平方毫米及以下所有电缆，带1台开关的分支箱最多可达到二进七 出。
Page 28
功能和特点：
全绝缘、全密封、全防护、全工况。
进出线灵活，实际应用最多有8分支进出线。
抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀。
体积小、结构紧凑、安装简单、操作方便。
可安装带电指示器，提示操作人员线路电。
可安装SF6开关。
可安装电缆型故障指示器，便于迅速查找电缆故障。
Page 23
Page 24
Page 25
冷收缩式电缆附件具有体积小、操作方便、迅速、无需专用 工具、适用范围宽和产品规格少等优点。与热收缩式电缆附 件相比，不需用火加热，且在安装以后挪动或弯曲不会像热 收缩式电缆附件那样出现附件内部层间脱开的危险(因为冷 收缩式电缆附件靠弹性压紧力)
环网柜总结
环网柜总结简介环网柜是一种用于配电网的设备，用于实现中压电力系统的开关和保护功能。
它采用模块化设计，能够满足不同规模和要求的配电系统。
功能特点环网柜具有以下几个主要的功能特点：1.开关功能：环网柜能够实现电力系统的开关操作，包括对供电线路的断开和闭合控制。
它可以有效地切断电路，保护电力设备和人身安全。
2.保护功能：环网柜能够对电力系统进行保护，包括对电流、电压、频率等参数的监测和控制。
当电网出现异常情况时，环网柜能够及时做出反应，切断电路，保护电力设备免受损坏。
3.自动化控制：环网柜具备自动化控制功能，可以实现对电力系统的自动化运行。
它可以配备各种传感器和监测装置，实时获取电网的运行状态，并根据设定的参数进行自动调整和控制。
4.可靠性高：由于环网柜采用模块化设计，每个模块都具备独立的开关和保护功能，因此在某个模块发生故障时，不会影响整个系统的运行。
这种设计能够提高环网柜的可靠性，保障电力系统的稳定运行。
应用领域环网柜在各个领域都有广泛的应用，特别是在城市配电网建设和运维中起到了重要的作用。
以下是环网柜的主要应用领域：1.城市供电：环网柜可以用于城市供电系统，实现对城市电力负载的合理分配和调控。
它可以根据电力需求的变化，灵活地控制电力的分配和供应，确保城市供电的稳定和可靠。
2.工业园区：工业园区通常需要大量的电力供应，环网柜可以满足对工业园区的配电需求。
它可以实现对各个生产区域的电力分配和保护，确保工业设备的正常运行。
3.商业中心：商业中心通常需要高可靠性的电力供应，以保障商业中心内各种设备正常运行。
环网柜可以实现对商业中心的电力分配和保护，提供可靠的电力供应。
4.住宅小区：住宅小区也是环网柜的重要应用领域。
环网柜可以实现对小区内每栋建筑物的电力分配和保护，确保居民用电的稳定和安全。
发展趋势随着电力系统的不断发展和智能化水平的提高，环网柜作为其中重要的组成部分，也在不断发展和完善。
以下是环网柜的一些发展趋势：1.智能化：环网柜将越来越智能化，采用更先进的传感器和监测装置，实现对电力系统的智能监测和控制。
SF6全绝缘环网柜及负荷开关——熔断器特点
编订：__________________审核：__________________单位：__________________SF6全绝缘环网柜及负荷开关——熔断器特点Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9175-77 SF6全绝缘环网柜及负荷开关——熔断器特点使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
SF6全绝缘环网柜或多回路配电柜的技术特点SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面：（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。
SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及TV柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。
（2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。
（3）具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。
（4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。
环网柜在城市电网中的应用
环网柜在城市电网中的应用发布时间：2023-01-05T02:30:44.665Z 来源：《福光技术》2022年24期作者：王天刚郭秀琦[导读] 环网柜内部各个部件组织紧凑，外柜的体积轻便、重量较少、占地面积小，可以促进土地资源利用效率的提高。
国网江苏电力设计咨询有限公司徐州勘测设计分公司山东聊城1 山东济宁2 221005摘要：环网柜属于环网供电主要设备，越来越受到重视。
做好环网柜在城市电网中的应用分析，对提高环网柜应用有效性的提高至关重要。
当前的智能化电网工程建设中应用了大量的固体绝缘环网柜，具有良好的绝缘性能，属于智能电网建设的重要设备，显著提升了城市电网供配电工作的安全性和可靠性。
所以，本文重点研究环网柜在城市电网中的应用。
关键词：环网柜；城市电网；应用1环网柜概述为使得用户用电的可靠性得以提升，一般用户可以接入多个电源系统，继而供电网络需要设计成为环形。
这种供电的方式被称为环网供电。
在住宅小区，工矿石油、化工企业工厂、商场、地铁站、机场等大型公共建筑设施等交流配电系统中，一般都采用环网供电。
这些配电系统中负载容量小，一般使用配有高压熔断保护或断路保护的负荷开关来控制高压回路，系统中使用的高压开关柜也称为环网柜。
环网柜因其接线方式相对较为灵活，能匹配不同配电网络结构的使用要求，在电力建设系统中是非常重要的部件。
2环网柜的基本特点（1）环网柜内部各个部件组织紧凑，外柜的体积轻便、重量较少、占地面积小，可以促进土地资源利用效率的提高。
（2）从环网柜的内部构成上看，环网柜采用的是全密封、全绝缘的紧凑结构，适宜室内野外等多种使用环境。
（3）相比于其他电气设备，环网柜的结构紧凑且明确，安装工作轻松简单，使用时操作简单快捷，无形中也降低了后期检修和故障维修的工作量和工作难度。
（4）环网柜设备具有可见端口，有关人员在进行开关操作时，能够快速和准确的确定开关的触碰位置，确保操作人员和维修人员的人身安全。

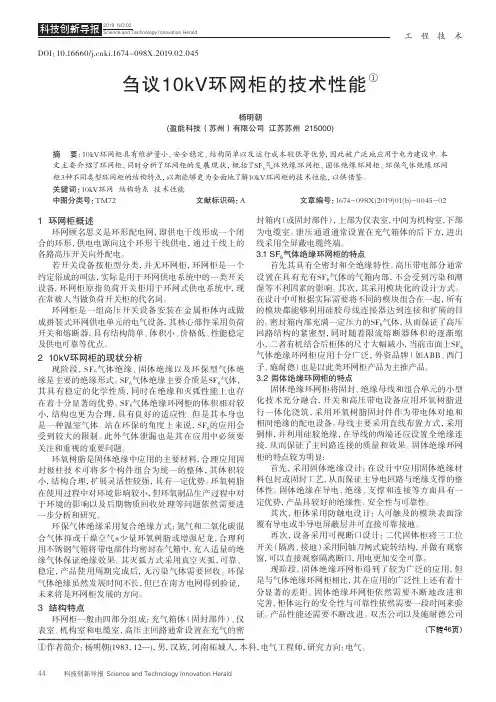

刍议10kV环网柜的技术性能
DOI：10.16660/ki.1674-098X.2019.02.045刍议10kV环网柜的技术性能①杨明朝(盈能科技（苏州）有限公司 江苏苏州 215000)摘 要：10kV环网柜具有维护量小、安全稳定、结构简单以及运行成本较低等优势，因此被广泛地应用于电力建设中。
本文主要介绍了环网柜，同时分析了环网柜的发展现状，概括了SF 6气体绝缘环网柜、固体绝缘环网柜、环保气体绝缘环网柜3种不同类型环网柜的结构特点，以期能够更为全面地了解10kV环网柜的技术性能，以供借鉴。
关键词：10kV环网 结构特点 技术性能中图分类号：TM72 文献标识码：A 文章编号：1674-098X(2019)01(b)-0045-02①作者简介：杨明朝(1983，12—)，男，汉族，河南柘城人，本科，电气工程师，研究方向：电气。
1 环网柜概述环网顾名思义是环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，通过干线上的各路高压开关向外配电。
若开关设备按柜型分类，并无环网柜，环网柜是一个约定俗成的叫法，实际是用于环网供电系统中的一类开关设备，环网柜原指负荷开关柜用于环网式供电系统中，现在常被人当做负荷开关柜的代名词。
环网柜是一组高压开关设备安装在金属柜体内或做成拼装式环网供电单元的电气设备，其核心部件采用负荷开关和熔断器，具有结构简单、体积小、价格低、性能稳定及供电可靠等优点。
2 10kV环网柜的现状分析现阶段，SF 6气体绝缘、固体绝缘以及环保型气体绝缘是主要的绝缘形式。
SF 6气体绝缘主要介质是SF 6气体，其具有稳定的化学性质，同时在绝缘和灭弧性能上也存在着十分显著的优势。
SF 6气体绝缘环网柜的体积相对较小，结构也更为合理，具有良好的适应性。
但是其本身也是一种温室气体。
站在环保的角度上来说，SF 6的应用会受到较大的限制。
此外气体泄漏也是其在应用中必须要关注和重视的重要问题。
环氧树脂是固体绝缘中应用的主要材料，合理应用固封极柱技术可将多个构件组合为统一的整体，其体积较小，结构合理，扩展灵活性较强，具有一定优势。

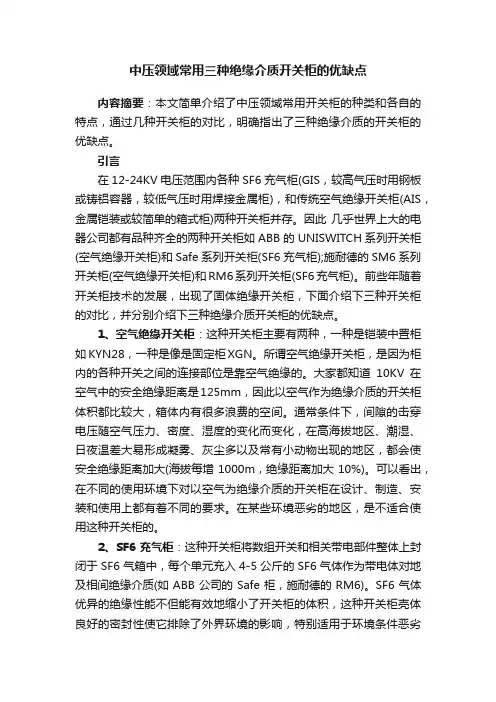

中压领域常用三种绝缘介质开关柜的优缺点
中压领域常用三种绝缘介质开关柜的优缺点内容摘要：本文简单介绍了中压领域常用开关柜的种类和各自的特点，通过几种开关柜的对比，明确指出了三种绝缘介质的开关柜的优缺点。
引言在12-24KV电压范围内各种SF6充气柜(GIS，较高气压时用钢板或铸铝容器，较低气压时用焊接金属柜)，和传统空气绝缘开关柜(AIS，金属铠装或较简单的箱式柜)两种开关柜并存。
因此几乎世界上大的电器公司都有品种齐全的两种开关柜如ABB的UNISWITCH系列开关柜(空气绝缘开关柜)和Safe系列开关柜(SF6充气柜);施耐德的SM6系列开关柜(空气绝缘开关柜)和RM6系列开关柜(SF6充气柜)。
前些年随着开关柜技术的发展，出现了固体绝缘开关柜，下面介绍下三种开关柜的对比，并分别介绍下三种绝缘介质开关柜的优缺点。
1、空气绝缘开关柜：这种开关柜主要有两种，一种是铠装中置柜如KYN28，一种是像是固定柜XGN。
所谓空气绝缘开关柜，是因为柜内的各种开关之间的连接部位是靠空气绝缘的。
大家都知道10KV在空气中的安全绝缘距离是125mm，因此以空气作为绝缘介质的开关柜体积都比较大，箱体内有很多浪费的空间。
通常条件下，间隙的击穿电压随空气压力、密度、湿度的变化而变化，在高海拔地区、潮湿、日夜温差大易形成凝雾、灰尘多以及常有小动物出现的地区，都会使安全绝缘距离加大(海拔每增1000m，绝缘距离加大10%)。
可以看出，在不同的使用环境下对以空气为绝缘介质的开关柜在设计、制造、安装和使用上都有着不同的要求。
在某些环境恶劣的地区，是不适合使用这种开关柜的。
2、SF6充气柜：这种开关柜将数组开关和相关带电部件整体上封闭于SF6气箱中，每个单元充入4-5公斤的SF6气体作为带电体对地及相间绝缘介质(如ABB公司的Safe柜，施耐德的RM6)。
SF6气体优异的绝缘性能不但能有效地缩小了开关柜的体积，这种开关柜壳体良好的密封性使它排除了外界环境的影响，特别适用于环境条件恶劣场所。
刍议10kV环网柜的技术性能
刍议10kV环网柜的技术性能发表时间：2019-07-09T11:44:30.630Z 来源：《电力设备》2019年第6期作者：蒋茜琳[导读] 摘要：现阶段，随着我国社会的不断发展，科技的不断进步，我国各个领域均得到了很好的发展。
（珠海康晋电气股份有限公司广东省珠海市 519100）摘要：现阶段，随着我国社会的不断发展，科技的不断进步，我国各个领域均得到了很好的发展。
10kV环网柜具有维护量小、安全稳定、结构简单以及运行成本较低等优势，因此被广泛地应用于电力建设中。
本文主要介绍了环网柜，同时分析了环网柜的发展现状，概括了固体绝缘环网柜、SF6气体绝缘环网柜、固体绝缘环网柜、环保气体绝缘环网柜3种不同类型环网柜的结构特点，以期能够更为全面地了解10kV环网柜的技术性能，以供借鉴。
关键词：10kV；环网柜；技术性能引言在我国的城乡电网中，10kV供电系统是一个重要的中低压供电节点，其稳定性直接关系到电力企业的安全供电和电力系统的稳定运行。
随着社会经济的发展，全社会的用电量日益增长，供电系统的可靠性就显得越来越重要。
10kV环网柜作为基础环网柜，具有高效、简便的优势，在城市中应用越来越广泛。
1 环网柜相关概述1.1 环网柜基本构成10kV环网柜是重要的环网供电设备，功能在作为高压开关和实现环网供电，其核心部件是负荷开关和熔断器。
通常情况下，高压开关设备被放置在金属柜内，或者是做成间隔式的环网供电电气设备。
一般而言，每一个环网柜的连接方式是由三到五个电力分配网络节点灵活连接，目的是满足不同电力分配网络节点的供电要求。
10kV环网柜的开关装置和母线被封闭在一个金属外壳里，配备气体负荷开关或者是断路器。
一个独立的10kV环网柜装置由TV单位、计量单位、进线单位等单元构成。
1.2 环网柜分类(1)根据绝缘性分类。
根据绝缘性分类，可将环网柜分为空气绝缘环网柜和气体绝缘环网柜2大类。
空气绝缘环网柜只是将负荷开关密封在SF6当中，其余部分还是暴露于空气中；而气体绝缘环网柜又被称作“全绝缘柜”，其中，负荷开关、机构箱等全部处于封闭状态。
环网柜的结构特点
环网柜的结构特点环网柜,也被称为环网供电的单位,是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器。
每个环网柜由3到5路总开关盒形成的灵活连接模式,以满足不同电力分配网络节点的供电需求。
由于电源开关装置和硬母线被封装在同一个封闭的金属外壳,一般使用作为绝缘和灭弧介质,开关采用三相联动的三工位SF6气体负荷开关或断路器,高性能的弹簧机构可以实现快速分开关运作。
一个单独的环网单元从进线单位、计量单位、TV单位等不同的模块和母线单元组成,并可以根据实际需要任意组合各种不同的方案。
1、环网柜由开关室、熔断器室、操动机构室和电缆室（底架）四部分组成。
2、开关室由密封在金属壳体内的各个功能回路（包括接地开关和负荷开关）及其回路间的母线等组成。
壳体由3#13212;冷轧钢板（或不绣钢板）焊接而成。
每一个功能回路包括一台负荷开关和接地开关。
负荷开关是由垂直运动的动触头系统和位于下端的静触头组成，开关合闸时，动触头向下运动，负荷开关接通。
接地开关由动触刀和静触刀组成，在弹簧运动过程中，接地开关快速接通。
开关室上部和后部开有4个长方形装配工艺孔，环网柜的正面装有观察窗，可看到接地开关的“分”、“合”位置。
在环网柜的后部装有防爆装置。
3、负荷开关采用压气内吹式结构，灭弧能力强，且不影响相间及对地绝缘，动、静触头均带有弧触头，大大提高了开断次数。
4、熔断器与负荷开关室构成变压器保护回路，高压限流熔断器装于环氧浇注的绝缘壳体内，熔断器熔断后，弹出撞针，负荷开关分闸。
5、操动机构室位于环网柜正面，在每个功能回路中，负荷开关配有人力（或电动）储能弹簧操动机构，接地开关配有人力储能弹簧操动机构，面板上有分别用于负荷开关合闸操作和手动分闸旋转钮及接地开关的分、合闸操作孔，负荷开关分、合闸位置指示灯和电动分、合闸按钮，并设有模拟线、开关状态显示牌及加锁位置，负荷开关和接地开关的操作具有联锁装置，以防止误操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固体绝缘环网柜特点
固体绝缘环网柜是一种集外固封，绝缘母线及组合单元小型化三种技术于一体，开关与高压带电部件采用环氧树脂进行整体浇注，以环氧树脂固封作为带电体对地及相间绝缘的新型配电设备。
固体绝缘环网柜不排放任何有毒物质，无漏气爆炸与内部燃弧的隐患，具有绝缘性能高，整体强度高，免维护等特点。
固体绝缘环网柜根据不同的配置，可实现开断负荷电流、开断短路电流、双电源进线手动与自动切换、电流速断保护、小电流接地系统的单相接地保护、通信等功能。
固体绝缘环网柜分为：V单元（断路器单元）、C单元（负荷开关单元），F单元（组合电器单元），每个单元可以单独使用也可自由扩展，其结构分为仪表室，操作机构，一次部份。
仪表室可配备微机保护装置（控制器），机构为专用的弹簧操作机构，一次部份采用APG 自动凝胶工艺，将开关和灭弧室完全固封在环氧树脂中，并有专用接头和母线相连。
灭弧室的设计开关选用的灭弧室采用专用的铜铬触头材料，R 型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力及稳定性、电寿命、温升以及绝缘水平都教之前的灭弧室(铜铝触头材料、杯状纵磁场触头结构、以及不完全一次封排工艺)有了明显提高。
操动机构的设计机构采用与开关配合一体的弹操机构即隔离开关和主开关弹操机构为一整体、可方便实现互锁，切机构零件少
减少了不必要的传动环节，可靠性高且可根据用户需要配手动、电动操作。
一次部分工艺设计开关一次部分采用APG自动凝胶工艺、将导电回路完全固封在环氧树脂中、并且三相分体式、这种设计充分考虑了国家标准和残酷环境下使用的有关要求、配合防洪型可触摸专用插头、及微机保护真正实现全密封、全绝缘、免维护、小型化、智能化的配电要求。
固体绝缘环网柜实现了绿色环保，无污秽，体积小，安全可靠并与智能化结合的免维护的新一代产品，其单个单元宽400MM，深750MM，高1140MM，可单独使用也可并柜，是真空技术与绝缘技术的完美结合，在灭弧和绝缘性能上完全取代了SF6气体，符合国家提昌的电气产品减少废气污染的要求。
发展趋势：固体绝缘环网柜全面取代SF6环网柜。
固体绝缘环网柜主要技术参数：
适用地点与条件：
固体绝缘环网柜适用于城区配网及用户供电系统、满足够-45℃高寒，4000M高海拔，沿海及污染地区使用。
