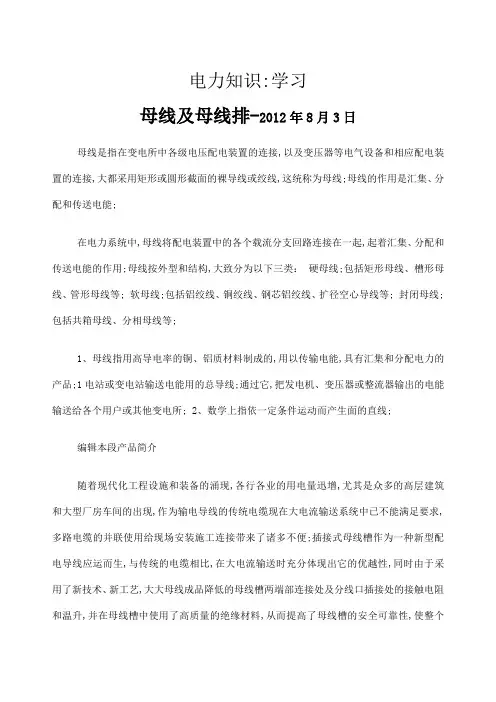

电力知识:学习母线及母线排-2012年8月3日母线是指在变电所中各级电压配电装置的连接,以及变压器等电气设备和相应配电装置的连接,大都采用矩形或圆形截面的裸导线或绞线,这统称为母线;母线的作用是汇集、分配和传送电能;在电力系统中,母线将配电装置中的各个载流分支回路连接在一起,起着汇集、分配和传送电能的作用;母线按外型和结构,大致分为以下三类：硬母线;包括矩形母线、槽形母线、管形母线等; 软母线;包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等; 封闭母线;包括共箱母线、分相母线等;1、母线指用高导电率的铜、铝质材料制成的,用以传输电能,具有汇集和分配电力的产品;1电站或变电站输送电能用的总导线;通过它,把发电机、变压器或整流器输出的电能输送给各个用户或其他变电所;2、数学上指依一定条件运动而产生面的直线;编辑本段产品简介随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层建筑和大型厂房车间的出现,作为输电导线的传统电缆现在大电流输送系统中已不能满足要求,多路电缆的并联使用给现场安装施工连接带来了诸多不便;插接式母线槽作为一种新型配电导线应运而生,与传统的电缆相比,在大电流输送时充分体现出它的优越性,同时由于采用了新技术、新工艺,大大母线成品降低的母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使整个系统更加完善; 母线槽是由金属板钢板或铝板为保护外壳、导电排、绝缘材料及有关附件组成的系统;它可制成标准长度的段节,并且每隔一段距离设有插接分线盒,也可制成中间不带分线盒的馈电型封闭式母线;为馈电和安装检修带来了极大的方便; 按绝缘方式母线槽的发展已经经历了空气式插接母线槽、密集绝缘插接母线槽和高强度复合绝缘插接母线槽三代产品;母线槽可按L+N+PE、L1+L2+L3、L1+L2+L3+N、L1+L2+L3+N+PE系统设置电源导体和保护导体,满足用电负荷的需要;编辑本段技术特征插接式母线槽为交流三相四线或五线制,适用于频率50～60Hz、额定电流630A～5000A、额定电压至660V以下的供配电使用,特别适用于工业厂房、矿山等的低压配电系统和高层商住大楼、酒店、医院等的供电系统;编辑本段常见类型在电力系统中,母线将配电装置中的各个载流分支回路连接在一起,起着汇集、分配和传送电能的作用;母线按外型和结构,大致分为以下三类：硬母线;包括矩形母线、槽形母线、管形母线等; 软母线;包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等; 封闭母线;包括共箱母线、分相母线等;编辑本段产品特点性能方面母线采用铜排或者铝排,其电流密度大,电阻小,集肤效应小,无须降容使用;电压降小也就意味着能量损耗小,最终节约用户的投资;而对于电缆来讲,由于电缆芯是多股细铜线,其根面积较同电流等级的母线要大;并且其“集肤效应”严重,减少了电流额定值,增加了电压降,容易发热;线路的能量损失大,容易老化;安全性母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害,在配电系统中采用插入单元的安装很安全,外壳可以作为整体接地,接地非常的可靠,而电缆的PVC外壳易受高强度封闭母线机械和动物损伤,安装电缆时必须先切断电源,如果有错误发生会很危险,特别是电缆要进行现场接地工作,接地的不可靠导致危险性增加;安装方面母线由许多段组成,每一段长度既短且轻;因此,安装时只需要少数几人就能迅速完成;母线有许多标准的零件及库存,可以快速出货节约现场工作时间;其紧密的“三明治”结构能够减少电气空间,从而腾出更多的空间作为商业用途,如出租或作为公共场所;对于安装电缆来讲,则是一项困难的工作;因为,单根电缆往往很重,安装工作需要很多人的协作,花较多时间才能完成;另外,受制于电缆的弯曲半径,需要更多的安装空间;线路优化通过使用母线槽,我们可以合并某些分支回路,并用插接箱将之转化为一条大的母线槽;它可简化电气系统,得到较多股线低的电流值;因此节约了工程的造价,并且易于维护;对于传统的电缆线路,电缆会使得电气系统极其复杂,庞大,难于维护,这样,就浪费了工程费用和安装空间;可扩展性对于母线来讲,系统扩展可通过增加或改变若干段来完成,重新利用率高;而大多数情况下,电缆不能重新利用,因为长度和路线是不同的,如果要扩展系统,我们要购买新的电缆取代旧的电缆;插接式开关箱插接式开关箱可以与空气型母线槽配用;安装时无需再加其它配件;插接脚是最为重要的部件,它是由铜合金冲压制成,经过热处理加以增强弹性,并且表面镀锡处理,即使插接200次以上,仍能保持稳定的接触能力;箱体设置了接地点以保证获得可靠的接地,箱内设置了开关电路,采用塑壳断路器能对所分接线路的容量作过载和短路保护;编辑本段技术参数使用条件环境温度上限：+40℃下限：-25℃海拔：2000m以下湿度相对湿度在最高温度为+40℃时不超过50%;温度较低时允许有较高的相对湿度凝露条件：有地震基本烈度：6度设防安装地点户内、户外绝缘电阻每一段封闭母线单元绝缘电阻值应大于封闭性母线槽或等于100MΩ 2500V兆欧表;介电强度每一段封闭母线出厂前均经受1分钟工频干试耐压试验; 工频耐压及雷电冲击耐压数值,符合国家标准;接地系统符合IEC364-5-54对接地系统的要求;防护等级户内型：IP40；户外型：IP43、IP55;负载性能在额定电流下,外壳的温升符合GB763-90交流高压电器长期工作时的发热标准要求;短路性能动热稳定试验符合GB2706-89交流高压电器动热稳定试验方法标准要求;母线槽的设计参照执行的标准母线槽执行的国家标准为:低压成套开关设备和控制设备·第2 部分：对母线干线系统母线槽的特殊要求该项标准等同采用IEC60439-2标准;执行的行业标准为：JB8511-1996空气绝缘母线干线系统空气绝缘母线槽、JB/T9662-1999密集绝缘母线干线系统密集绝缘母线槽,这两项标准是根据国家对电气产品安全性能的要求,在国家标准的基础上增加了具体条款内容及要求,为母线槽产品的安全性及可靠性提供了保证依据; 母线干线系统母线槽已列入IEC国际标准之中,世界先进国家都有相应标准,如：美国UL标准、加拿大CSA标准、英国BS标准、日本JIS标准等,这些标准对于规范母线槽产品设计和测试依据都起到重要作用;编辑本段母线槽解释母线槽简称母线槽是由金属板钢板或铝板为保护外壳、导电排、绝缘材料及有关附件组成的母线系统;它可制成每隔一段距离设有插接分线盒的插接型封闭母线,也可制成中间不带分线盒的馈电型封闭式母线;在高层建筑的供电系统中,动力和照明线路往往分开设置,母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟;分类按用途一趟母线槽一般由始端母线槽、直通母线槽分带插孔和不带插孔两种、L型垂直水平弯通母线、Z型垂直水平偏置母线、T型垂直水平三通母线、X型垂直水平四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成;母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种; 空气式插接母线槽BMC;由于母线之间接头用铜片软接过渡,在南方天气潮湿,接头之间容易产生氧化,形成接头与母线接触不良,使触头容易发热,故在南方极少使用;并且接头之间体积过大,水平母线段尺寸不一致,外形不够美观; 密集绝缘插接母线槽CMC;其防潮、散热效果较差;在防潮方面,母线在施工时,容易受潮及渗水,造成相间绝缘电阻下降;母线的散热主要靠外壳,由于线与线之间紧凑排列安装,L2、L3相热能散发缓慢,形成母线槽温升偏高;密集绝缘插接母线槽受外壳板材限制,只能生产软母线不大于3m的水平段;由于母线相间气隙小,母线通过大电流时,产生强大的电动力,使磁振荡频率形成叠加状态,造成过大的噪声; 高强度封闭式母线槽CFW;其工艺制造不受板材限制,外壳做成瓦沟形式,使母线机械强度增加,母线水平段可生产至13m长;由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候；由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声;但它产生的杂散电流及感抗要比密集型母线槽大得多,因此在同规格比较时,它的导电排截面必须比密集绝缘插接母线槽大; 插接式母线槽属树干式系统,具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点,在高层建筑中得到广泛应用;发展第一代：空气型上世纪50年代中期起,以北京白纸坊机场电器厂为代表,将导电排用绝缘衬垫支撑在壳体内,靠空气介质绝缘; 第二代：密集型上世纪80年代中期开始,以遵义长征电气控制设备厂为代表,将导电排用绝缘材料覆盖后再与两侧紧固在一起; 绝缘材料：聚四氟乙烯带,工作温度200度,缺点高温分解时产生使人致死的毒气八氟异丁烯和氟光气聚脂薄膜,存在可燃性,延伸率和抗撕性极差,材质脆、易裂,导致绝缘层产生裂缝,发生放电、短路; 聚氯乙烯热缩管,质量差别极大,部分厂家采用廉价产品,实测绝缘达不到B 级; 辐照交联阻燃绕带PER目前不错的东西,工作温度150,防水性能好,有弹性,包缠比较紧密; 整体缺点：绝缘层可能受潮,绝缘层间存在间隙引发短路; 第三代：复合绝缘型母线槽除了导电排本身具有绝缘层外,各相线之间还有一定的空气介质绝缘;在各种弯头采用硫化绝缘技术;直线段采用MT-7-3橡胶套管; 硫化绝缘技术：材料为CZ260快固绝缘粉末,采用四元交联固化,绝缘层与导电排间无间隙;其散热性能、防潮性能、绝缘可靠性能均优;编辑本段相关问题母联开关一个开关在两排并列的母线上都有隔离开关的,则这两排母线的连接开关,就是母联开关;比如东西母或南北母的连接开关;母线分段开关双母线的时候,叫母联,单母线的时候,叫分段; 而母线我们且称为单母分段,中间的连接开关就是母线的分段开关;任何一条线路只能接到I段或II段母线上; 单母线分段优点：母线分段后,对重要用户,可以重不同段供电;另外,当一段母线发生故障时,分段断路器能够自动将故障切除,保证正常段母线不间断供电; 缺点：当母线故障时,该母线上的回路都要停电,而且扩建时需要向两个方向均衡扩建; 双母线接线优点：供电可靠,调度灵活,扩建方便,便于设计; 缺点：增加了一组母线,每一回路增加一组母线隔离开关,增加了投资,操作复杂,占地面积增加;母线排是电力配电设备上的导电材料名称,材质扁铜相当于电线,没有绝缘层,外面刷有表示相序的颜色油漆,主要用于室内变压器到配电柜再到电源总闸然后连接到各分闸;操作规定在进行母线的有关操作时,江苏电网有如下规定： 1、向母线充电,应使用具有反映各种故障类型的速动保护的母线套管开关母联、旁路或线路开关进行;在母线充电前,应考虑若充电母线故障跳闸后,系统有否可能失稳,必要时可先降低有关线路的有功潮流;迫不得已需用闸刀向母线充电时,还必须先检查和确认母线绝缘正常; 2、用变压器向220kV、110kV母线充电时,变压器中性点必须接地; 3、向母线充电时,应注意防止出现铁磁谐振或因母线三相对地电容不平衡而产生的过电压; 4、进行倒母线操作时,应注意：①母联开关应改非自动; ②母差保护不得停用并应做好相应调整; ③各组母线上电源与负荷分布的合理性;④一次结线与压变二次负载是否对应; ⑤一次结线与保护二次交直流回路是否对应; ⑥双母线中停用一组母线,在倒母线后,应先拉开空出母线上压变次级开关,再拉开母联开关;现场规程有要求者除外,但事先必须书面向省调办理备案手续;着色意义可以增加辐射能力,利于散热,着色后允许负荷电流提高12~15%;排除故障的原则母线故障的迹象是母线保护动作如母差等、开关跳闸及有故障引起的声、光、信号等; 当母线故障停电后,现场值班人员应立即对停电的母线进行外部检查,并把检查的结果迅速报告值班调度员,值班调度员按下述原则处理： 1、不允许对故障母线不经检查即行强送电,以防事故扩大; 2、找到故障点并能迅速隔离的,在隔离故障点后应迅速对停电母线恢复送电,有条件时应考虑用外来电源对停电母线送电,联路线要防止非同期合闸; 3、找到故障点但不能迅速隔离的,若系双母线中的一组母线故障时,应迅速对故障母线上的各元件检查,确认无故障后,冷倒至运行母线并恢复送电,联路线要防止非同期合闸; 4、经过检查找不到故障点时,应用外来电源对故障母线进行试送电;发电厂母线故障如电源允许,可对母线进行零起升压,一般不允许发电厂用本厂电源对故障母线试送电; 5、双母线中的一组母线故障,用发电机对故障母线进行零起升压时,或用外来电源对故障母线试送电时,或用外来电源对已隔离故障点的母线先受电时,均需注意母差保护的运行方式,必要时应停用母差保护; 6、3/2接线的母线发生故障,经检查找不到故障点或找到故障点并已隔离的,可以用本站电源试送电;试送开关必须完好,并有完备的继电保护,母差保护应有足够的灵敏度;发电厂和多电源变电所母线失电后处理规定发电厂、变电所母线失电是指母线本身无故障而失去电源,判别母线失电的依据是同时出现下列现象： 1、该母线的电压表指示消失; 2、该母线的各出线及变压器负荷消失电流表、功率表指示为零; 3、该母线所供厂用电或所用电失去; 发电厂母线失电后,应立即自行将可能来电的开关全部拉开;有条件时,利用本厂机组对母线零起升压,成功后将发电厂或机组恢复与系统同期并列,如果对停电母线进行试送,应尽可能用外来电源; 对多电源变电所母线失电,在确认母线失电原因不是本变电所母线故障引起时,为防止各电源突然来电引起非同期,现场值班人员应按下述要求自行处理： 1、单母线应保留一电源开关,其它所有开关包括主变和馈线开关全部拉开; 2、双母线应首先拉开母联开关,然后在每一组母线上只保留一个主电源开关,其它所有开关包括主变和馈线开关全部拉开; 3、如停电母线上的电源开关仅有一台开关可以并列操作的,则该开关一般不作为保留的主电源开关; 4、变电所母线失电后,保留的主电源开关按电力系统调度规程有关规定执行;小知识:变压器未投入前,潮气侵入使绝缘受潮；或者变压器处于潮湿场所、多雨地区,湿度过高,变压器铁芯受潮绝缘降低,一是可以让变压器空载运行一段时间从低压接入380V电压从而使变压器内产生磁场,进而达到除湿增加绝缘电阻的目的这种办法可行,但并不好,因为铁芯绝缘低到一定程度会造成铁芯可能是多点接地,这样就会在铁芯和结构件之间产生环流,增大损耗,严重的话可能烧毁绝缘,烧断接地片;如果铁芯对地绝缘不低于10兆欧就是合格的,一般不低于2兆欧也是可以运行的,但低于2兆欧必须用灯烤或用热风除湿;。
电力知识母线及母线排
电力知识 :学习母线及母线排 -2012年8月3日母线是指在变电所中各级电压配电装置的连结，以及变压器等电气设备和相应配电装置的连结，多半采纳矩形或圆形截面的裸导线或绞线，这统称为母线。
母线的作用是聚集、分派和传递电能。
在电力系统中，母线将配电装置中的各个载流分支回路连结在一同，起着聚集、分派和传送电能的作用。
母线按外型和构造，大概分为以下三类：硬母线。
包含矩形母线、槽形母线、管形母线等。
软母线。
包含铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。
关闭母线。
包含共箱母线、分相母线等。
1、母线指用高导电率的铜、铝质资料制成的，用以传输电能，拥有聚集和分派电力的产品。
[1] 电站或变电站输送电能用的总导线。
经过它，把发电机、变压器或整流器输出的电能输送给各个用户或其余变电所。
2 、数学上指依必定条件运动而产生面的直线。
[ 编写本段 ] 产品简介跟着现代化工程设备和装备的浮现，各行各业的用电量迅增，特别是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆此刻大电流输送系统中已不可以知足要求，多路电缆的并联使用给现场安装施工连结带来了诸多不便。
插接式母线槽作为一种新式配电导线应运而生，与传统的电缆对比，在大电流输送时充足表现出它的优胜性，同时因为采纳了新技术、新工艺，大大母线成品降低的母线槽两头部连结处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘资料，从而提升了母线槽的安全靠谱性，使整个系统更为完美。
母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘资料及有关附件构成的系统。
它可制成标准长度的段节，并且每隔一段距离设有插接分线盒，也可制成中间不带分线盒的馈电型关闭式母线。
为馈电和安装检修带来了极大的方便。
按绝缘方式母线槽的发展已经经历了空气式插接母线槽、密集绝缘插接母线槽和高强度复合绝缘插接母线槽三代产品。
母线槽可按L+N+PE、L1+L2+L3、L1+L2+L3+N、L1+L2+L3+N+PE系统设置电源导体和保护导体，知足用电负荷的需要。
复合母排介绍
层压标准加工尺寸2000× 1000mm，可扩展;
根据边沿结构划分可以分为开放式、封闭式和灌封式母排三种结构类型；
散热：复方合式低感三母排:是客平面户且平提行设出计技表面术积增要大连求接集，中，我便们于作负散热责设计研。 发、设计、制造
通讯：基站、转换系统、路 由
器、背板
低感母排独特的平面平行设计，将杂散电感减到最低。
交通：轨道交通装备、混合动力车辆
航空航天：卫星系统、航天器、空间站边沿开放式
边沿闭合式
结构模块化，总体成本降低；
结构紧凑，便于模块化设计；
建议 不建议
方式一: 客户提供图纸资料，我们负责制造。
建议
不建议
低计感算母 机排：独服特务的器平、清面超洁平级行计环设算境计机，将杂散●电感减到最低。
●
军工：潜水艇、雷达系统、导弹系统
根据结构形式可分为平板式复合母排和成型式复合母排 ；
根据边沿结构划分可以分为开放式、封闭式和灌封式母 排三种结构类型；
边沿开放式
边沿封闭式
Page 3
边沿灌封式
二、复合母排结构介绍
复合母排边沿结构选择表:
杂散电感（寄生电感）导致的尖峰电压：IGBT通、断时能量聚集造成电压突变；
测量项点：锡、镍、金、银
九、工作流程
客户文件资料，三天内作出回复 技术沟通 报价 内部方案评审DFMEA 工程图纸设计 试制样品（PFMEA）、样品评审（FAI） 内部批量生产前阶段评审 小批量试制后评审
Page 13
十、技术交流
方式一: 客户提供图纸资料，我们负责制造。
方式二: 客户提供方案、技术要求，我们负责辅助设计、制造
复合母排介绍
一、复合母排结构介绍
叠层电感培训资料
叠层电感培训资料叠层电感是一种常见的电子元器件，广泛应用于各种电路中，包括电源、滤波、射频等领域。
本文将为大家介绍叠层电感的基本原理、结构、工作特性以及应用等方面的知识。
一、叠层电感的基本原理叠层电感是通过将多个线圈叠加在一起形成的一种电感元件。
它的原理基于两个基本的电磁现象：电磁感应和自感。
电磁感应是指当一个线圈中有电流变化时，会在其周围产生一个磁场，而这个磁场会感应出另一个线圈中的电流。
利用这个原理，可以将多个线圈叠加在一起，形成一个共享磁场的叠层电感。
自感是指一个线圈中的磁场感应出自身电流的现象。
当通电的线圈中有电流变化时，会在线圈中产生一个自感电动势，抵抗电流的变化。
利用叠层电感的自感特性，可以实现对电路中电流的稳定、平滑控制。
二、叠层电感的结构叠层电感通常由多个线圈叠放在一起组成，线圈之间用绝缘材料隔开，以防止电感之间的相互影响。
每个线圈都是由导线绕成，通过绝缘材料固定在一起。
常见的绝缘材料有胶带、胶水、胶漆等。
叠层电感的结构可以分为两种：水平式和垂直式。
水平式叠层电感是将多个线圈平铺在一起，形成一个平面结构。
垂直式叠层电感则是将多个线圈垂直放置在一起，形成一个立体结构。
不同的结构有不同的优势和应用场合。
三、叠层电感的工作特性1.频率特性：叠层电感的频率特性决定了它在不同频率下的电感值。
一般来说，叠层电感在较低的频率下具有较高的电感值，而在较高频率下电感值会逐渐减小。
2.饱和电流：叠层电感的饱和电流是指当电流超过一定数值时，会引起磁场饱和，导致电感值下降。
因此，在设计电路时需要考虑电流是否会达到或超过叠层电感的饱和电流。
四、叠层电感的应用叠层电感由于其结构紧凑、电感值稳定、频率特性好等优点，被广泛应用于各种电路中。
1.电源滤波：在电源电路中，叠层电感可以用于滤波电路中，滤除电源中的高频噪声，提供稳定的直流电压。
2.射频应用：叠层电感常被用于射频电路中，用于阻抗匹配、抑制干扰等。
3.变频器：叠层电感在变频器中常用于滤波、平衡电流等。
PCB叠层结构知识多层板设计技巧
PCB叠层结构知识多层板设计技巧PCB（Printed Circuit Board）叠层结构是指将多个层（Layer）的电路板通过堆叠的方式组合在一起形成一个整体。
多层板设计技巧包括了布线规则、信号与电源分离、地电平整、阻抗控制等方面的知识。
下面将详细介绍PCB叠层结构知识和多层板设计技巧。
首先，关于PCB的叠层结构。
PCB的叠层结构可以根据电路设计的需要选择不同的层数，一般常见的有4层、6层、8层等不同层数的叠层结构。
叠层结构具有以下几个优点：1.紧凑性：叠层结构可以将电路板的整体尺寸缩小，提高电子产品的集成度。
2.信号完整性：通过在内层设置地电平、电源电平和信号层，可以有效减少信号串扰和引入的干扰，提高信号完整性。
3.电路效率：叠层结构可以实现电路的分区布局，提高电路的工作效率。
在进行多层板设计时，需要注意以下一些设计技巧：1.PCB分区：将电路板按照不同功能进行分区，将信号层、地电平、电源电平等布局在不同的分区内，以减小信号串扰和电磁干扰。
2.信号与电源分离：将高频信号与低频信号的电源层分离开来，以减小高频信号对低频信号的干扰。
3.地电平规划：在每一层中都设置地电平层，通过整体的地电平规划和细致的连接，可以有效减小信号引入的误差和电磁辐射。
4.阻抗控制：针对高频信号的传输需要控制信号线的阻抗，通过在叠层结构中选择合适的层间间距和层间介质常数，可以实现所需的阻抗匹配。
5.差分信号布线：对于差分信号，要注意将两条线平行布线，且长度相等，以减小信号的模式转换和串扰。
6.信号引线规划：信号引线的布线应尽量短且直，以减小传输延迟和信号失真。
7.确保电源稳定：多层板设计中，要保证各个层的电源电平稳定，避免因电源干扰导致的工作异常。
综上所述，PCB的叠层结构是一种优化电路设计的方法，可以提高电路性能和可靠性。
在进行多层板设计时，需要根据具体的电路要求选择合适的叠层结构，并采用相关的设计技巧，以确保电路板的性能达到设计目标。
母排的原理
母排的原理说起母排的原理，我有一些心得想分享。
咱们家里用电的时候，是不是有各种各样的电线，这些电线把电从一个地方送到另一个地方。
那母排呢，就像是电线中的“大佬”。
你看啊，在一些大的建筑物或者工厂里，需要输送大量的电，如果都用小电线，那就乱成一团麻了，而且还可能供应不上电呢。
这时候母排就闪亮登场啦。
母排其实就是一种大电流导体，就像一条超级宽阔的电的“高速公路”。
我一开始也不明白，为啥要专门有这么个东西呢？老实说，知道了家里电线的原理后，才慢慢理解母排的重要性。
打个比方吧，小电线就像乡村小道，只能走走摩托车、自行车这样少量的交通工具。
而母排就像城里的那种多车道的高速公路，可以同时容纳大量的汽车（电流）快速通过。
母排能够传输大电流，是基于它自身的一些特性的。
它一般是由铜或者铝制成的，铜和铝都是电的良导体。
这就好比是高速公路的路面质量很好，才能让车（电流）顺利地在上面行驶。
而且母排的横截面积比较大，这是为啥呢？根据电学里的欧姆定律I = U / R（这里的I是电流，U是电压，R是电阻），在电压一定的情况下，电阻越小，电流就能越大。
母排横截面积大，电阻就相对小，就能传输较大的电流。
这就像高速公路越宽，堵车就越不容易发生，车辆（电流）就能顺畅地快速通行。
说到这里，你可能会问，母排就只是大一点的电线吗？其实没那么简单。
母排在实际应用中的安装和布局可是很讲究的。
比如说在配电柜里，母排的布局要考虑到各个电器设备用电的均衡性。
就像家里安排插座一样，得布置合理，不然有的电器能用到电，有的就用不了啦。
母排在一些大型数据中心、变电站等地方应用非常广泛。
变电站把高压电变到合适的电压，然后通过母排像河流分支一样把电送到各个用电的设备或者区域。
有意思的是，虽然我知道了母排的基本原理，但是有时候还是会困惑，比如当涉及到多相电系统，母排之间的相互影响就变得很复杂。
也许这就像开着不同方向的车在一个超级大的转盘上，它们怎么有序地行驶（电流怎么稳定地传输）确实需要好好研究。
叠层母排低电感相关设计
优化案例(1)
优化前48nH
图23 优化前客户原母排结构及仿真
优化后40nH
文档密级：外部公开
优化案例
电感值
应用设备：光伏逆变器 技术参数
减少20%
绝缘耐压：3500V DC 1min 2mA 额定电压：1200V DC 额定电流：700A 外形尺寸：440mm*261mm*57mm 爬电距离/电气间隙：16.6mm/ 8mm 优化内容：IGBT端子长度、非叠层面积。
图1 IGBT关断时的Uce和Ic曲线
序号
抑制方法
备注
1
使用叠层母排 （减低母线电感）
1. 从根源上大幅降低直流母线的寄生电感值（约80%）； 2. 更加紧凑、简洁、容易维护和安装； 3. 相对传统铜排会增加一定的成本。
应用
常见
2
增加功率吸收电路
1. 需要设计者设计时在IGBT端口预留更多空间； 2. 增加成本, 治标不治本。
11.76
平均每mm 铜板电感增幅 （nH，平均值）
2.0
5.97
7.53
9.08
10.65
13.77
2.05
3.0
8.07
9.61
11.21
12.72
15.86
2.09
平均每mm间距电感 增幅（nH，平均值）
3.23
3.07
3.11
3.14
/
结论
母排的电感值与板厚、层间距离程线 性关系，1000*1000mm尺寸的母排铜板厚度 每增加1mm电感增加约2nH,层间距离每增加 1mm电感增加约3nH。
5
寄生电感相关测试（2）
文档密级：外部公开
为了探究是否压合和层间距离对母排电感值的影响，我们使用相同款式的叠层母排（板厚1.5mm， 宽度460mm，长度216mm）,分作做了压合前后以及改变层间距离的电感测试，测试结果如下：
