主板知识大全
电脑主板的科普知识大全
电脑主板的科普学问大全在电脑硬件中，主板虽然没有CPU、显卡、内存等硬件提及频率高，但同样作为电脑最重要的核心硬件之一，其也起着举足轻重的作用。
下面就让我带你去看看电脑主板的〔科普学问〕大全，期望能关怀到大家!电脑主板常用检测〔方法〕学校问主板常用的检修方法〔主板故障〕的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡等)，先排解这些配件可能毁灭的问题后，即可把目标锁定在主板上。
实际修理时，经常使用下面列举的修理方法。
1、程序测试法该法主要用于检查各种接口电路、以及具有地址参数的各种电路是否有故障，其原理就是用软件发送数据、指令，通过读线路状态及某个芯片(如存放器)状态，来识别故障部位。
要使用此方法，你的CPU及总线必需运行正常，能够运行有关诊断软件，能够运行安装于I/O总线插槽上的诊断卡等。
你可以使用随机诊断程序、专用修理诊断卡，或者依据各种技术参数(如接口地址)，自编专用诊断程序来挂念硬件修理。
不过，你编写的诊断程序要严格、全面有针对性，能够让某些关键部位毁灭有规律的信号，能够对偶发故障进展反复测试，能够显示记录出错状况。
2、检查主板是否有短路在加电之前应测量一下主板是否有短路，以免发生意外。
推断方法是:测芯片的电源引脚与地之间的电阻。
未插入电源插头时，该电阻一般应为300Ω，最低也不应低于100Ω。
再测一下反向电阻值，略有差异，但不能相差过大。
假设正反向阻值很小或接近导通，就说明主板有短路发生。
主板短路的缘由，可能是主板上有损坏的电阻电容、或者有导电杂物，也可能是主板上有被击穿的芯片。
要找出击穿的芯片，你可以将电源插上加电测量。
一般测电源的+5V和+12V。
当觉察某一电压值偏离标准太远时，可以通过分隔法或割断某些引线、或拔下某些芯片再测电压。
当割断某条引线或拔下某块芯片时，假设电压变为正常，那么这条引线引出的元器件或拔下来的芯片，就是故障所在。
3、除尘法主板的面积较大，是聚集灰尘较多的地方。
计算机主板知识点
计算机主板知识点
1. 主板是计算机的核心组件，负责连接和管理其他硬件设备，如处理器、内存、硬盘、显卡、声卡等。
2. 主板有不同的规格和接口标准，如ATX、Micro-ATX、
Mini-ITX等，不同规格的主板适用于不同类型的计算机。
3. 主板通常有一个处理器插槽，用于安装处理器。
不同的主板支持不同类型和品牌的处理器。
4. 主板上有内存插槽，用于安装内存条。
主板支持的内存类型和容量各不相同。
5. 主板上有扩展槽，用于连接其他硬件设备，如显卡、声卡、网卡等。
不同主板的扩展槽类型和数量也会有所不同。
6. 主板上有一组排线接口，用于连接硬盘、光驱、USB接口、音频接口等设备。
这些接口通常包括SATA接口、USB接口、PCI-E接口、音频接口等。
7. 主板上通常会有一些芯片组，如北桥芯片和南桥芯片。
北桥负责连接处理器和显卡，南桥负责连接其他外部设备。
8. 主板上有电源连接口，用于连接计算机的电源。
不同主板可能有不同的电源接口标准。
9. 主板上有一些电子元件，如电容器、电阻器、晶体管等，用于实现电路功能。
10. 主板上可能会有一些特殊功能和接口，如BIOS芯片、重
置开关、CMOS电池等。
这些是主板的一些基本知识点，使用者可以通过了解这些知识点来选择适合自己需求的主板，并理解主板在计算机系统中的作用。
电脑主板基础知识大全
电脑主板基础知识大全对于服务器而言，稳定性才是首要，服务器必须承担长年累月高负荷的工作要求，而且不能像台式机一样随意的重启，为了提高服务器可靠性，普遍的做法都是部件的冗余技术，而这一切的支持都落在主板的肩上。
下面就让小编带你去看看电脑主板基础知识大全，希望能帮助到大家!服务器硬件知识普及篇之服务器主板1、首先，服务器的可扩展性决定着它们的专用板型为较大的AT__，EAT__或WAT__。
2、中高端服务器主板一般都支持多个处理器，所采用的CPU也是专用的CPU。
3、主板的芯片组也是采用专用的服务器/工作站芯片组，比方Intel E7520、ServerWorks GC-HE等等，不过像入门级的服务器主板，一般都采用高端的台式机芯片组(比如Intel 875P芯片组)4、服务器通常要扩展板卡(比如如网卡，SCSI卡等)，因此我们通常都会发现服务器主板上会有较多的PCI、PCI-__、PCI—E插槽。
5、服务器主板同时承载了管理功能。
一般都会在服务器主板上集成了各种传感器，用于检测服务器上的各种硬件设备，同时配合相应管理软件，可以远程检测服务器，从而使网络管理员对服务器系统进行及时有效的管理。
6、在内存支持方面。
由于服务器要适应长时间，大流量的高速数据处理任务，因此其能支持高达十几GB甚至几十GB的内存容量，而且大多支持ECC内存以提高可靠性(ECC内存是一种具有自动纠错功能的内存，由于其优越的性能使造价也相当高)。
7、存储设备接口方面。
中高端服务器主板多采用SCSI接口、SATA接口而非IDE接口，并且支持RAID方式以提高数据处理能力和数据安全性。
8、在显示设备方面。
服务器与工作站有很大不同，服务器对显示设备要求不高，一般多采用整合显卡的芯片组，例如在许多服务器芯片组中都整合有ATI的RAGE __L显示芯片，要求稍高点的就采用普通的AGP显卡。
而如果是图形工作站，那一般都是选用高端的3DLabs、ATI等显卡公司的专业显卡。
电脑主板基础实用知识
电脑主板基础实用知识主板主要要求做工良好，可以为CPU，内存，以及其他的相关配件提供稳定的供电支持，另外还加上对硬件的支持上限。
AMD和Intel两家的CPU接口不同，所以使用的型号也不同，通常主板上都会标注。
下面就让小编带你去看看电脑主板基础实用知识，希望能帮助到大家!计算机硬件知识：BIOS、EFI与UEFI详解!本文估计很多小白看不懂，但是还是建议你硬着头皮看完，这篇文章主要讲解了这几种“BIOS”的启动方式，对电脑启动问题判断的理解会有益处。
BIOS是个程序，存储在BIOS芯片中，而现在的新式电脑用的基本都是UEFI启动，早期的过渡电脑用的都是EFI启动。
其实EFI或UEFI的一部分也是存储在一个芯片中，由于它们在表面形式、基本功能上和BIOS差不多，所以习惯上我们也把存储EFI/UEFI的芯片叫做EFI/UEFI BIOS芯片，EFI/UEFI也叫做EFI/UEFI BIOS，但在实际上它们和BIOS根本是不一样的，所以最好还是把后面的“BIOS”尾巴去掉为好，下面就来具体谈一下BIOS、EFI和UEFI。
BIOS用于计算机硬件自检、CMOS设置、引导操作系统启动、提供硬件I/O、硬件中断等4项主要功能，因此BIOS程序可以分为若干模块，主要有Boot Block引导模块、CMOS设置模块、扩展配置数据(ESCD)模块、DMI收集硬件数据模块，其中引导模块直接负责执行BIOS程序本身入口、计算机基本硬件的检测和初始化，ESCD用于BIOS与OS交换硬件配置数据，DMI则充当了硬件管理工具和系统层之间接口的角色，通过DMI，用户可以直观地获得硬件的任何信息，CMOS设置模块就是实现对硬件信息进行设置，并保存在CMOS中，是除了启动初始化以外BIOS程序最常用的功能。
BIOS本身是汇编语言代码，是在16位实模式下调用INT 13H中断执行的，由于__86-64是一个高度兼容的指令集，也为了迁就BIOS 的16位实模式的运行环境，所以即使现在的CPU都已是64位，如果还是在BIOS启动(基本见于09年以前的主板)，在开机时仍然都是在16位实模式下执行的。
组装维修主板整理知识点
组装维修主板整理知识点主板是计算机硬件中的关键组成部分之一，负责连接各个硬件设备并实现协调工作。
在计算机的使用过程中，由于硬件设备的老化或故障等原因，主板维修和组装显得尤为重要。
本文将围绕组装和维修主板的相关知识点展开论述，以期为读者提供一些有关主板维护的实用建议。
一、组装主板的基本要点1. 主板选择：在组装计算机时，选择合适的主板至关重要。
主板的尺寸、CPU插槽类型、内存插槽数量和类型、扩展插槽种类等都需要与其他硬件设备相协调。
此外，还应注意主板的品牌和质量，以确保稳定的性能和可靠的使用寿命。
2. CPU安装：首先要确保CPU插槽的正确匹配。
在安装CPU时，注意避免过度用力，同时要正确地涂抹散热膏，以保证散热效果。
为了确保安全，安装过程中要注意防止静电对CPU的损害。
3. 内存插槽：内存插槽的安装一般比较简单，但也需要注意正确的位置和方向。
同时，为了提高内存的稳定性，最好选择同一品牌和规格的内存组合。
4. 连接器布线：在组装主板时，要仔细将各种连接线路连接到对应的插槽或连接器上。
这包括硬盘、光驱、电源、显卡、声卡等设备的连接。
在连接过程中，要确保线路的准确性、连接的牢固性以及对各种连接器的正确选择。
5. 散热系统：主板是计算机中最重要的部件之一，因此热量的散发和降温十分关键。
在组装过程中，要正确安装和固定CPU散热器、机箱风扇等散热设备，并检查其工作状态。
在散热设备上涂抹散热膏时，要注意均匀和适量，以充分发挥散热效果。
二、主板故障排除与维修1. 电源问题：如果主板无法启动或长时间没有反应，首先要检查电源是否连接正常。
确保电源插头与主板的供电插槽牢固连接，并检查电源开关、电源线是否损坏。
如果有必要，可以尝试更换电源。
2. BIOS设置：BIOS是电脑启动和硬件设备识别的基本程序。
如果主板启动时发出蜂鸣声、显示异常或无法正常识别硬件设备，可能是由于BIOS设置错误造成的。
此时，可以尝试重置BIOS设置，常见的方法是移除电池，并等待几分钟再重新安装。
主板基础知识

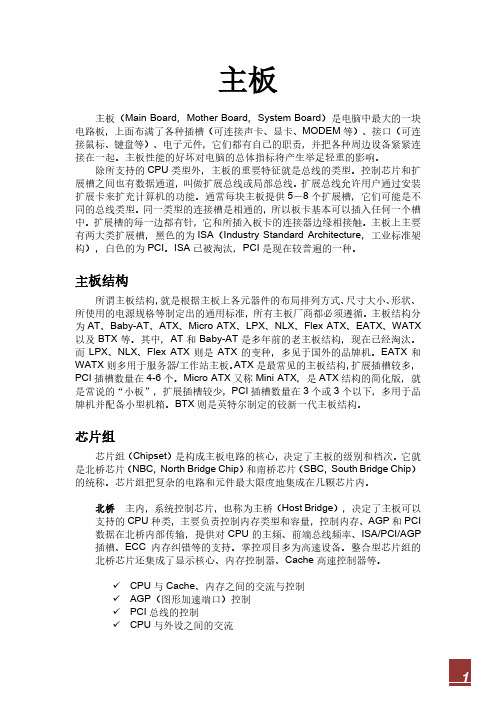

主板主板（Main Board，Mother Board，System Board）是电脑中最大的一块电路板，上面布满了各种插槽（可连接声卡、显卡、MODEM等）、接口（可连接鼠标、键盘等）、电子元件，它们都有自己的职责，并把各种周边设备紧紧连接在一起。
主板性能的好坏对电脑的总体指标将产生举足轻重的影响。
除所支持的CPU类型外，主板的重要特征就是总线的类型。
控制芯片和扩展槽之间也有数据通道，叫做扩展总线或局部总线。
扩展总线允许用户通过安装扩展卡来扩充计算机的功能。
通常每块主板提供5－8个扩展槽，它们可能是不同的总线类型。
同一类型的连接槽是相通的，所以板卡基本可以插入任何一个槽中。
扩展槽的每一边都有针，它和所插入板卡的连接器边缘相接触。
主板上主要有两大类扩展槽，黑色的为ISA（Industry Standard Architecture，工业标准架构），白色的为PCI。
ISA已被淘汰，PCI是现在较普遍的一种。
主板结构所谓主板结构，就是根据主板上各元器件的布局排列方式、尺寸大小、形状、所使用的电源规格等制定出的通用标准，所有主板厂商都必须遵循。
主板结构分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX 以及BTX等。
其中，AT和Baby-AT是多年前的老主板结构，现在已经淘汰。
而LPX、NLX、Flex ATX则是ATX的变种，多见于国外的品牌机。
EATX和WATX则多用于服务器/工作站主板。
ATX是最常见的主板结构，扩展插槽较多，PCI插槽数量在4-6个。
Micro ATX又称Mini ATX，是ATX结构的简化版，就是常说的“小板”，扩展插槽较少，PCI插槽数量在3个或3个以下，多用于品牌机并配备小型机箱。
BTX则是英特尔制定的较新一代主板结构。
芯片组芯片组（Chipset）是构成主板电路的核心，决定了主板的级别和档次。
它就是北桥芯片（NBC，North Bridge Chip）和南桥芯片（SBC，South Bridge Chip）的统称。
电脑入门：硬件基础知识之主板篇
电脑入门：硬件基础知识之主板篇主板基本简介电脑机箱主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard);它分为商用主板和工业主板两种。
它安装在机箱内，是微机最基本的也是最重要的部件之一。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O 控制芯片、键和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
主板采用了开放式结构。
主板上大都有6-15个扩展插槽，供PC 机外围设备的控制卡(适配器)插接。
通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。
总之，主板在整个微机系统中扮演着举足轻重的角色。
可以说，主板的类型和档次决定着整个微机系统的类型和档次。
主板的性能影响着整个微机系统的性能。
主板(英语:Motherboard, Mainboard，简称Mobo);又称主机板、系统板、逻辑板、母板、底板等，是构成复杂电子系统例如电子计算机的中心或者主电路板。
如下图中所示，一般电脑主板上，安装配件的扩展插槽主要有：A、SATA硬盘接口；B、IDE硬盘接口；C、CPU插槽；D、内存插槽；E、主板电源接口；F、CPU供电接口；G、CPU风扇电源接口；H、软驱接口；I、PCI接口设备接口；J、显卡接口（J区域中短接口为PCI 1X设备接口）。
不同的主板，扩展插槽的位置可能会略有不同。
1.2.1 CPU插槽CPU插槽:CPU插槽主要分为Socket、Slot这两种。
就是用于安装CPU的插座。
目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。
CPU接口类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。
目前主流的CPU插槽有：用于AMD处理器的Socket 462、Socket 939、Socket 754和用于Intel处理器的LGA 775、Socket 478。
解析计算机主板的基础知识
解析计算机主板的基础知识在当今数字化时代，计算机主板作为电子设备中的核心组件扮演着至关重要的角色。
对于大多数用户来说，主板可能是一个神秘而复杂的部件，但实际上，它的功能和构成并不那么难以理解。
让我们一起来揭开计算机主板的神秘面纱，深入了解其基础知识。
主板概述计算机主板，又称主板、母板或主板板，是计算机系统中最重要的一块电路板。
它承载着CPU（中央处理器）、内存、扩展插槽、芯片组、连接接口等关键组件，并负责它们之间的通信和协调工作。
主板构成要素CPU插槽：用于安装CPU的插槽，是主板上最重要的组件之一。
不同的主板支持不同类型的CPU插槽，如LGA和PGA等。
内存插槽：用于安装内存条，提供系统运行所需的临时存储空间。
主板通常支持多个内存插槽，以满足不同的内存需求。
扩展槽：用于安装显卡、声卡、网卡等扩展卡，以扩展计算机的功能和性能。
芯片组：包括北桥和南桥芯片，负责管理数据传输和控制信号的流动。
连接接口：包括USB接口、SATA接口、PCI-E接口等，用于连接外部设备和扩展组件。
主板选购指南在选择主板时，需考虑以下因素：CPU兼容性：确保主板支持所选CPU的插槽类型和芯片组。
内存支持：确保主板支持所需类型和容量的内存条。
扩展插槽：根据需求选择具备足够扩展槽的主板。
连接接口：需根据外设需求选择具备足够接口的主板。
品牌和质量：选择知名品牌且质量可靠的主板，以确保稳定性和持久性。
主板维护与保养为了延长主板的使用寿命，需注意以下几点：定期清洁：定期清理主板表面和散热器，避免灰尘积累影响散热效果。
稳定电源：使用稳定的电源，避免电压波动对主板造成损害。
避免过热：确保良好的散热条件，避免主板过热。
防静电：在安装和维护主板时，避免静电对主板元件的损坏。
计算机主板是整个系统的核心，其性能和稳定性直接影响整体运行效果。
通过了解主板的基础知识，我们可以更好地选择、使用和维护主板，保障计算机系统的稳定性和可靠性。
希望通过本文的介绍，您对计算机主板有了更深入的了解，让您在使用计算机时更加得心应手！。
主板知识
主板知识3.1 主板的分类1. 按主板上使用的CPU架构分类2. 按主板的结构分类ATX（图3-1）和Micro ATX（图3-2）结构。
3.按逻辑控制芯片组分类4．按是否为整合型分类5．按生产厂家分类3.1 主板的分类3.2 主板的组成结构目前，市场上的CPU架构虽然有Intel LGA775、AMD AM2/AM2+等几种，但除CPU接口不同外，其组成结构几乎相同。
主板一般由以下几个部分组成。
插槽类：CPU插槽、PCI插槽、PCIe插槽、DIMM插槽等。
芯片类：芯片组、时钟芯片、I/O芯片、BIOS芯片、声卡芯片、网卡芯片等。
接口类：PS/2接口、USB接口、串行接口、并行接口、S-ATA接口、IDE接口等。
插针类：外接面板插针、外接音频插针、散热器风扇插针等。
供电部分：电源插座、CPU供电电路、内存供电电路等。
其他元器件等。
下面以ATX结构主板为例，介绍主板上的主要部件及其功能，如图3-3所示。
3.2 主板的组成结构3.2.1 PCB基板4层和6层PCB的结构如图3-4所示。
蛇行走线，如图3-5所示）。
3.2.2 CPU插座目前主流的CPU插座有两种：一是Intel的LGA775（图3-6）、LGA1366（图3-7）插座；二是AMD的AM2/AM2+/AM3插座（图3-8）。
3.2.3 主板芯片组主板芯片组在主板上的位置如图3-9所示。
3.2.4 总线插槽新出的主板上只有PCI插槽和PCI-E插槽，如图3-10所示。
3.2.5 内存插槽目前流行的内存条有DDR SDRAM、DDR2 SDRAM和DDR3 SDRAM，相应的内存插槽也有3种，如图3-11所示。
3.2.6 BIOS单元常见BIOS芯片的外观如图3-12所示。
3.2.7 主板电源插座主板电源插座如图3-13所示。
3.2.8 CPU电源供电单元电感线圈分为全裸电感、半封闭式电感和防磁全屏蔽电感，如图3-14所示。
3.2.9 Serial ATA、IDE、FDD接口插座1．Serial ATA接口插座主板上的SATA接口的如图3-15所示。
电脑主板的基础知识大全
电脑主板的根底知识大全撩妹必备常识：电脑主板接口知识全知道电脑已经成为日常生活中不可缺少的必须电器，邻家小妹让你去人家家里修电脑你是否心中窃喜又心惊胆战?有没有想过在朝思暮想的女孩身边大露身手呢?那么，今天我就用亲身经历告诉你;我是如何通过扎实的根底知识轻轻的把隔壁女孩撩倒的.....为了是你学习的更加简单容易，我们就已看图的方式来给你讲解。
上图为一块完整的主板剖面图，清晰的标注了各个组件的名称和功能;包括：CPU、内存、SATA等常用接口。
这几个接口组成一块完整的主机板。
名词延伸：SATA：即Serial ATA它是PATA升级而来的新型硬盘接口类型，是传输速度得到大幅度提升。
SATA设备熟知的大概只有“硬盘〞和“光驱〞两种。
上图简要的标注了主板侧面接口，接口大多连接外设和输入输出设备。
这些接口使电脑有了各种各样的功能。
USB是大家常用的即插即用设备，市面上大多设备都支持USB接口。
名词延伸：英文Universal SerialBus(通用串行总线)是一个外部总线标准，用于标准电脑与外部设备的连接和通讯,USB接口支持设备的即插即用和热插拔功能.上图蓝色PCI-扩展为显卡扩展糟，主要功能是为游戏发烧友提供高性能的显卡加速支持;PCI-E简称PCI E__press前身是AGP接口升级而来。
上图点点状密密麻麻的小孔，是CPU接口简称“中央处理器〞，CPU是电脑中最重要的一个设备;CPU就插在这个插糟里。
图片所示内存接口，此接口主要用于扩展内存使用;主板一般会有两个内存插糟。
内存只把磁盘的数据暂时存放，相当手机的“运存〞。
上图就是文章开始所介绍的SATA接口，主要连接硬盘和光驱的。
主板有多个SATA扩展，以满足多块磁盘共同储存的用途。
陆陆续续为大家介绍了主板常用的插糟和外设接口，动手能力强的可以拆开自己的电脑主机探索一下，为了心爱的妹子做一点儿付出也是值得的;我会在之后的文章中原创更多关于电脑相关的知识，因知识有限，难免疏漏，假设有错误还请大家指出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.主板知识大全 AMD平台
VIA： 除了支持K7系列CPU（Athlon/Duron/Athlon XP）的KT880/KT600/KT400A以及较早期的KT400/KM400/KT333/KT266A/KT266/KT133/KT133A外，还有有K8M800、K8T800、K8T800 Pro、K8T890和K8T890 Pro。其中，支持K7系列的KT600和KT880支持400MHz FSB、DDR 400内存和AGP 8X规范，KT880还支持双通道内存技术。支持K8系列的K8M800和K8T800支持800MHz HyperTransport频率，K8T800 Pro、K8T890和K8T890 Pro支持1000MHz HyperTransport频率，K8M800、K8T800和K8T800 Pro支持AGP 8X规范，而K8T890和K8T890 Pro则支持PCI Express X16规范，并且与nVidia的nForce4 SLI相同，K8T890 Pro同样也能支持两块nVidia的Geforce 6系列显卡之间的SLI连接以提升系统的图形性能；K8M800还集成了S3 UniChrome Pro显示芯片。。
SIS： 主要有支持K7系列CPU的SIS748/SIS746/SIS746FX/SIS745/SIS741/SIS741GX/SIS740/SIS735，以及支持k8系列CPU的SIS755、SIS755FX、SIS760和SIS756。其中，SIS755和SIS760支持800MHz HyperTransport频率，SIS755FX和SIS756则支持1000MHz HyperTransport频率；SIS755、SIS755FX和SIS760支持AGP 8X规范，而SIS756则支持PCI Express X16规范；SIS760还集成了支持DirectX 8.1的SIS Mirage 2显示芯片。。 NVIDIA： 除了早期的支持K7系列CPU的nForce2 IGP/SPP，nForce2 Ultra 400，nForce2 400等，比较新的是支持K8系列CPU的nForce3系列的nForce3 250、nForce3 250Gb、nForce3 Ultra、nForce3 Pro以及nForce4系列的nForce4、nForce4 Ultra和nForce4 SLI，这些全都是单芯片芯片组，其中nForce3系列支持AGP 8X规范，而nForce4系列则支持PCI Express X16规范，nForce4 SLI更能支持两块nVidia的Geforce 6系列显卡(支持SLI技术的GeForce 6800Ultra 、GeForce 6800GT、GeForce 6600GT)之间的SLI连接，极大地提升系统的图形性能。 ULI： 离开芯片组市场多年，目前产品不多，主要就是单芯片的支持K8系列CPU的M1689，比较特别的是，M1689能支持所有的K8系列CPU，包括桌面平台(Athlon 64和Athlon 64 FX)、移动平台(Mobile Athlon 64)和服务器/工作站平台(Opteron)。支持800MHz HyperTransport频率和AGP 8X规范。 ATI： ATI刚进入AMD平台芯片组市场，目前只有支持K8系列CPU的Radeon Xpress 200(北桥芯片是RS480)和Radeon Xpress 200P(北桥芯片是RX480)，这二者都支持PCI Express X16规范，其中，Radeon Xpress 200还集成了支持DirectX 9.0的Radeon X300显示芯片。Radeon Xpress 200有两项技术比较有特色，一是“HyperMemory”技术，简单的说就是在主板的北桥芯片旁边板载整合图形核芯专用的本地显存，ATI也为HyperMemory技术做了很灵活的设计，可以单独使用板载显存，也可以和系统共用内存，更可以同时使用板载显存和系统内存；二是“SurroundView”功能，即再添加一块独立显卡配合整合的图形核心，可以实现三屏显示输出功能。
AMD平台
VIA： 除了支持K7系列CPU（Athlon/Duron/Athlon XP）的KT880/KT600/KT400A以及较早期的KT400/KM400/KT333/KT266A/KT266/KT133/KT133A外，还有有K8M800、K8T800、K8T800 Pro、K8T890和K8T890 Pro。其中，支持K7系列的KT600和KT880支持400MHz FSB、DDR 400内存和AGP 8X规范，KT880还支持双通道内存技术。支持K8系列的K8M800和K8T800支持800MHz HyperTransport频率，K8T800 Pro、K8T890和K8T890 Pro支持1000MHz HyperTransport频率，K8M800、K8T800和K8T800 Pro支持AGP 8X规范，而K8T890和K8T890 Pro则支持PCI Express X16规范，并且与nVidia的nForce4 SLI相同，K8T890 Pro同样也能支持两块nVidia的Geforce 6系列显卡之间的SLI连接以提升系统的图形性能；K8M800还集成了S3 UniChrome Pro显示芯片。。 SIS： 主要有支持K7系列CPU的SIS748/SIS746/SIS746FX/SIS745/SIS741/SIS741GX/SIS740/SIS735，以及支持k8系列CPU的SIS755、SIS755FX、SIS760和SIS756。其中，SIS755和SIS760支持800MHz HyperTransport频率，SIS755FX和SIS756则支持1000MHz HyperTransport频率；SIS755、SIS755FX和SIS760支持AGP 8X规范，而SIS756则支持PCI Express X16规范；SIS760还集成了支持DirectX 8.1的SIS Mirage 2显示芯片。。 NVIDIA： 除了早期的支持K7系列CPU的nForce2 IGP/SPP，nForce2 Ultra 400，nForce2 400等，比较新的是支持K8系列CPU的nForce3系列的nForce3 250、nForce3 250Gb、nForce3 Ultra、nForce3 Pro以及nForce4系列的nForce4、nForce4 Ultra和nForce4 SLI，这些全都是单芯片芯片组，其中nForce3系列支持AGP 8X规范，而nForce4系列则支持PCI Express X16规范，nForce4 SLI更能支持两块nVidia的Geforce 6系列显卡(支持SLI技术的GeForce 6800Ultra 、GeForce 6800GT、GeForce 6600GT)之间的SLI连接，极大地提升系统的图形性能。 ULI： 离开芯片组市场多年，目前产品不多，主要就是单芯片的支持K8系列CPU的M1689，比较特别的是，M1689能支持所有的K8系列CPU，包括桌面平台(Athlon 64和Athlon 64 FX)、移动平台(Mobile Athlon 64)和服务器/工作站平台(Opteron)。支持800MHz HyperTransport频率和AGP 8X规范。 ATI： ATI刚进入AMD平台芯片组市场，目前只有支持K8系列CPU的Radeon Xpress 200(北桥芯片是RS480)和Radeon Xpress 200P(北桥芯片是RX480)，这二者都支持PCI Express X16规范，其中，Radeon Xpress 200还集成了支持DirectX 9.0的Radeon X300显示芯片。Radeon Xpress 200有两项技术比较有特色，一是“HyperMemory”技术，简单的说就是在主板的北桥芯片旁边板载整合图形核芯专用的本地显存，ATI也为HyperMemory技术做了很灵活的设计，可以单独使用板载显存，也可以和系统共用内存，更可以同时使用板载显存和系统内存；二是“SurroundView”功能，即再添加一块独立显卡配合整合的图形核心，可以实现三屏显示输出功能。 显示芯片
显示芯片是指主板所板载的显示芯片，有显示芯片的主板不需要独立显卡就能实现普通的显示功能，以满足一般的家庭娱乐和商业应用，节省用户购买显卡的开支。板载显示芯片可以分为两种类型：整合到北桥芯片内部的显示芯片以及板载的独立显示芯片，市场中大多数板载显示芯片的主板都是前者，如常见的865G/845GE主板等；而后者则比较少见，例如精英的“游戏悍将”系列主板，板载SIS的Xabre 200独立显示芯片，并有64MB的独立显存。 主板板载显示芯片的历史已经非常悠久了，从较早期VIA的MVP4芯片组到后来英特尔的810系列，815系列，845GL/845G/845GV/845GE，865G/865GV以及即将推出的910GL/915G/915GL/915GV等芯片组都整合了显示芯片。而英特尔也正是依靠了整合的显示芯片，才占据了图形芯片市场的较大份额。 目前各大主板芯片组厂商都有整合显示芯片的主板产品，而所有的主板厂商也都有对应的整合型主板。英特尔平台方面整合芯片组的厂商有英特尔，VIA，SIS，ATI等，AMD平台方面整合芯片组的厂商有VIA，SIS，NVIDIA等等。从性能上来说，英特尔平台方面显示芯片性能最高的是ATI的Radeon 9100 IGP芯片组，而AMD平台方面显示芯片性能最高的是NVIDIA的nForce2 IGP芯片组。
板载音效
板载音效是指主板所整合的声卡芯片型号或类型。 声卡是一台多媒体电脑的主要设备之一，现在的声卡一般有板载声卡和独立声卡之分。在早期的电脑上并没有板载声卡，电脑要发声必须通过独立声卡来实现。随着主板整合程度的提高以及CPU性能的日益强大，同时主板厂商降低用户采购成本的考虑，板载声卡出现在越来越多的主板中，目前板载声卡几乎成为主板的标准配置了，没有板载声卡的主板反而
