涤纶短纤维后加工生产工艺流程解析
涤纶工艺流程

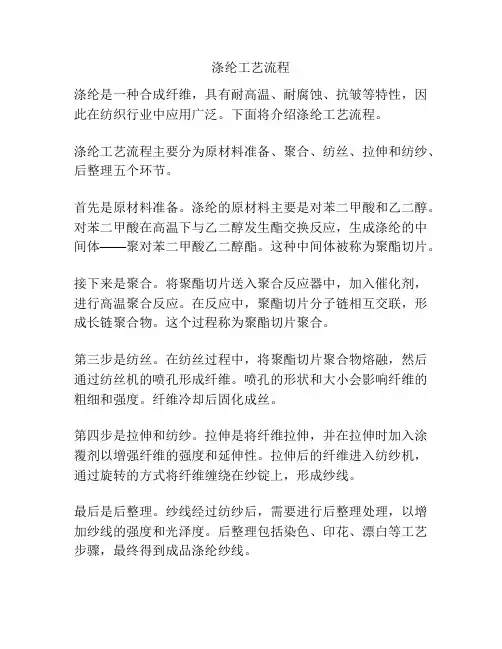

涤纶工艺流程
涤纶是一种合成纤维，具有耐高温、耐腐蚀、抗皱等特性，因此在纺织行业中应用广泛。下面将介绍涤纶工艺流程。
涤纶工艺流程主要分为原材料准备、聚合、纺丝、拉伸和纺纱、后整理五个环节。
首先是原材料准备。涤纶的原材料主要是对苯二甲酸和乙二醇。对苯二甲酸在高温下与乙二醇发生酯交换反应，生成涤纶的中间体——聚对苯二甲酸乙二醇酯。这种中间体被称为聚酯切片。
接下来是聚合。将聚酯切片送入聚合反应器中，加入催化剂，进行高温聚合反应。在反应中，聚酯切片分子链相互交联，形成长链聚合物。这个过程称为聚酯切片聚合。
第三步是纺丝。在纺丝过程中，将聚酯切片聚合物熔融，然后通过纺丝机的喷孔形成纤维。喷孔的形状和大小会影响纤维的粗细和强度。纤维冷却后固化成丝。
第四步是拉伸和纺纱。拉伸是将纤维拉伸，并在拉伸时加入涂覆剂以增强纤维的强度和延伸性。拉伸后的纤维进入纺纱机，通过旋转的方式将纤维缠绕在纱锭上，形成纱线。
最后是后整理。纱线经过纺纱后，需要进行后整理处理，以增加纱线的强度和光泽度。后整理包括染色、印花、漂白等工艺步骤，最终得到成品涤纶纱线。
涤纶工艺流程中的原材料准备和聚合是涤纶生产的基础环节，直接影响最终纤维的质量。纺丝、拉伸和纺纱环节则是将聚酯切片转化为纺织品的关键步骤。纺织品的后整理环节则是对纱线进行加工处理，以获得所需的颜色和质感。
总的来说，涤纶工艺流程是一个复杂而精密的制造过程。只有在每个环节都经过精心操作和控制，才能生产出高品质的涤纶纺织品。
短纤维生产工艺
短纤维生产工艺
短纤维是指长度在1.5-4.5毫米之间的纤维，主要用于制作各种纺织品和非织造布。下面将介绍短纤维的生产工艺。
首先，短纤维的生产工艺主要分为湿法和干法两种。
湿法生产工艺是将植物纤维或化学纤维通过加工设备处理成湿浆，再通过旋转筛分机将湿浆脱水除杂，得到湿糊状的短纤维。然后将湿糊状的短纤维进行分散和脱水，使其含水率降低到15%以下。最后通过烘干设备将湿糊状的短纤维烘干，使其含水率低于5%。
干法生产工艺则是直接将原纤维送入预处理机械，通过强大的离心力和废气抽吸机的作用，分离出纤维和杂质。然后通过制粉机将纤维打破成短纤维，最后利用气力输送系统将短纤维输送到后续的加工设备中。
在上述的湿法和干法生产工艺中，还存在着一系列的辅助加工过程。比如，对植物纤维进行浸渍处理，可以改变其物理性质和纤维结构，提高纤维的柔软性和强度。同时还可以通过添加化学药剂，对纤维进行漂白和染色加工，使纤维具有更好的颜色和光泽。
此外，为了提高短纤维的加工效率和产品的质量，还需要采用纤维预处理技术。比如，在短纤维生产过程中可以采用卷曲、撕裂和剥离等预处理技术，以增加纤维的拉伸度和强度，提高产品的稳定性和可靠性。
总的来说，短纤维的生产工艺主要包括湿法和干法两种。在这两种工艺中，还需要进行一系列的辅助加工和预处理，以提高短纤维的质量和性能。通过不断的技术创新和工艺改进，短纤维的生产工艺将会越来越高效和环保。
涤纶短纤维工艺设计流程设计

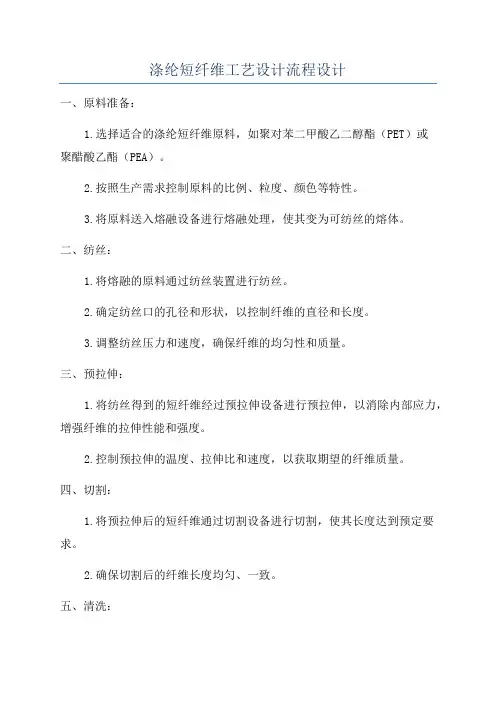

涤纶短纤维工艺设计流程设计
一、原料准备：
1.选择适合的涤纶短纤维原料，如聚对苯二甲酸乙二醇酯（PET）或聚醋酸乙酯（PEA）。
2.按照生产需求控制原料的比例、粒度、颜色等特性。
3.将原料送入熔融设备进行熔融处理，使其变为可纺丝的熔体。
二、纺丝：
1.将熔融的原料通过纺丝装置进行纺丝。
2.确定纺丝口的孔径和形状，以控制纤维的直径和长度。
3.调整纺丝压力和速度，确保纤维的均匀性和质量。
三、预拉伸：
1.将纺丝得到的短纤维经过预拉伸设备进行预拉伸，以消除内部应力，增强纤维的拉伸性能和强度。
2.控制预拉伸的温度、拉伸比和速度，以获取期望的纤维质量。
四、切割：
1.将预拉伸后的短纤维通过切割设备进行切割，使其长度达到预定要求。
2.确保切割后的纤维长度均匀、一致。
五、清洗： 1.将切割后的短纤维放入清洗设备中进行清洗，去除掉细颗粒物和杂质等。
2.使用适当的清洗剂和工艺参数，保证短纤维的干净度和质量。
六、干燥：
1.将清洗后的短纤维送入干燥设备进行干燥，去除其表面和内部的水分。
2.控制干燥设备的温度、湿度和通风，以确保短纤维的干燥程度。
七、包装：
1.将干燥好的短纤维进行包装，以便储存、运输和销售。
2.选择适当的包装材料和方式，保护短纤维的质量和外观。
以上是涤纶短纤维工艺设计流程的基本环节和步骤。在实际设计中，还需考虑工艺参数的选择、设备的选择与调试、质量检测与控制等因素，以确保生产出符合需求的优质涤纶短纤维产品。
涤纶的生产工艺流程

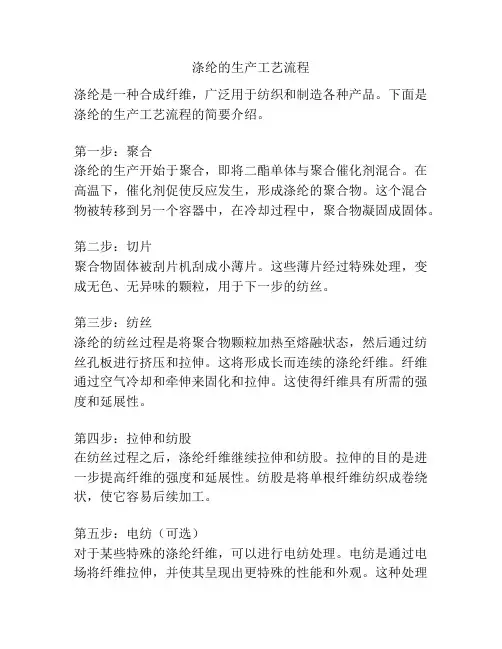

涤纶的生产工艺流程
涤纶是一种合成纤维，广泛用于纺织和制造各种产品。下面是涤纶的生产工艺流程的简要介绍。
第一步：聚合
涤纶的生产开始于聚合，即将二酯单体与聚合催化剂混合。在高温下，催化剂促使反应发生，形成涤纶的聚合物。这个混合物被转移到另一个容器中，在冷却过程中，聚合物凝固成固体。
第二步：切片
聚合物固体被刮片机刮成小薄片。这些薄片经过特殊处理，变成无色、无异味的颗粒，用于下一步的纺丝。
第三步：纺丝
涤纶的纺丝过程是将聚合物颗粒加热至熔融状态，然后通过纺丝孔板进行挤压和拉伸。这将形成长而连续的涤纶纤维。纤维通过空气冷却和牵伸来固化和拉伸。这使得纤维具有所需的强度和延展性。
第四步：拉伸和纺股
在纺丝过程之后，涤纶纤维继续拉伸和纺股。拉伸的目的是进一步提高纤维的强度和延展性。纺股是将单根纤维纺织成卷绕状，使它容易后续加工。
第五步：电纺（可选）
对于某些特殊的涤纶纤维，可以进行电纺处理。电纺是通过电场将纤维拉伸，并使其呈现出更特殊的性能和外观。这种处理方法产生的纤维比传统方法细薄而均匀。
第六步：涂层和后整理（可选）
根据涤纶纤维的用途，可以在纤维表面进行涂层和/或后整理处理。涂层可以为纤维提供额外的功能，如防水、抗菌等。后整理包括热定型和染色等处理，以改善纤维的外观和性能。
第七步：包装和分发
经过以上工艺处理后的涤纶纤维被包装成卷或袋，并进行标记。然后它们被分发给纺织工厂或其他制造商，用于生产各种涤纶产品。
综上所述，涤纶的生产工艺包括聚合、切片、纺丝、拉伸、纺股、电纺、涂层和后整理、包装和分发等步骤。每个步骤都需要严格的控制和检验，以确保纤维的质量和性能符合要求。涤纶的生产工艺已经不断发展和改进，以满足日益增长的市场需求。
1.67dtex黑色扁平涤纶短纤维生产工艺探讨
实践与经验 合成纤维工业，２０１３，３６（４）：５９ＣＨＩＮＡ ＳＹＮＴＨＥＴＩＣ ＦＩＢＥＲ ＩＮＤＵＳＴＲＹ

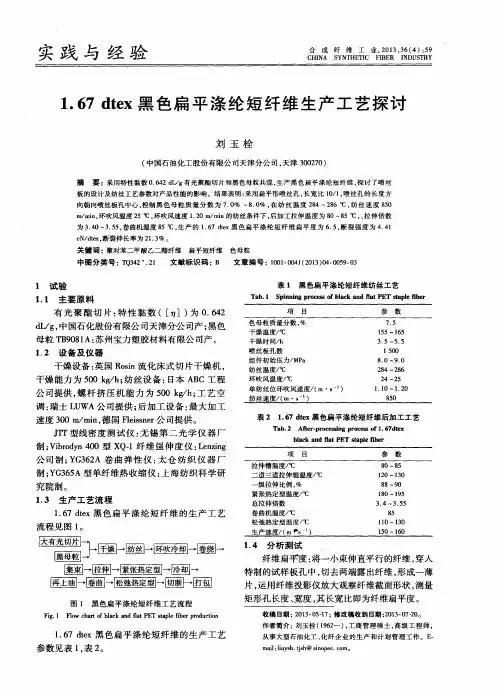

１．６７ ｄｔｅｘ黑色扁平涤纶短纤维生产工艺探讨
刘玉栓
（中国石油化工股份有限公司天津分公司，天津３００２７０）
摘 要：采用特性黏数０．６４２ ｄＬ／ｇ有光聚酯切片和黑色母粒共混，生产黑色扁平涤纶短纤维，探讨了喷丝 板的设计及纺丝工艺参数对产品性能的影响。结果表明：采用扁平形喷丝孔，长宽比１０／１，喷丝孔的长度方 向朝向喷丝板孑Ｌ中心，控制黑色母粒质量分数为７．Ｏ％～８．Ｏ％，在纺丝温度２８４～２８６℃，纺丝速度８５０ ｍ／ｒａｉｎ，环吹风温度２５℃，环吹风速度１．２０ ｍ／ｍｉｎ的纺丝条件下，后加工拉伸温度为８Ｏ～８５℃，，拉伸倍数 为３．４Ｏ～３．５５，卷曲机温度８５℃，生产的１．６７ ｄｔｅｘ黑色扁平涤纶短纤维扁平度为６．５，断裂强度为４．４１ ｃＮ／ｄｔｅｘ，断裂伸长率为２１．３％。 关键词：聚对苯二甲酸乙二酯纤维扁平短纤维色母粒 中图分类号：ＴＱ３４２ ．２ｌ 文献标识码：Ｂ 文章编号：１００１—００４１（２０１３）０４．００５９—０３
１试验
１．１主要原料 有光聚酯切片：特性黏数（［，７］）为０。６４２ ｄＬ／ｇ，中国石化股份有限公司天津分公司产；黑色
母粒ＴＢ９０８１Ａ：苏州宝力塑胶材料有限公司产。 １．２设备及仪器 干燥设备：英国Ｒｏｓｉｎ流化床式切片干燥机， 干燥能力为５００ ｋｇ／ｈ；纺丝设备：１３本ＡＢＣ工程
公司提供，螺杆挤压机能力为５００ ｋｇ／ｈ；工艺空
调：瑞士ＬＵＷＡ公司提供；后加工设备：最大加工 速度３００ ｍ／ｍｉｎ，德国Ｆｌｅｉｓｓｎｅｒ公司提供。 肿型线密度测试仪：无锡第二光学仪器厂
制；Ｖｉｂｒｏｄｙｎ ４００型ＸＱ一１纤维强伸度仪：Ｌｅｎｚｉｎｇ
公司制；ＹＧ３６２Ａ卷曲弹性仪：太仓纺织仪器厂 制；ＹＧ３６５Ａ型单纤维热收缩仪：上海纺织科学研
涤纶的生产工艺流程 2
涤纶的生产工艺流程
《涤纶的生产工艺流程》
涤纶是一种合成纤维，广泛应用于服装、家具、汽车座椅等领域。下面我们来介绍一下涤纶的生产工艺流程。
首先是原料准备阶段。涤纶的主要原料是对苯二甲酸和乙二醇，它们经过一系列化学反应制成聚酯原料。另外，生产过程中还需要添加一些助剂和颜料，以提高纤维的性能和外观。
接着是聚合阶段。聚酯原料在高温、高压下通过聚合反应形成涤纶长丝。在这个过程中需要控制好反应条件，确保产出的长丝质量稳定。
然后是纺丝阶段。将聚合产出的长丝通过纺丝机器进行拉伸，形成质地均匀的纤维束。
紧接着是加工阶段。将纺丝出来的长丝进行拉伸、加热和冷却，使其变得更加强韧和有弹性。之后经过涤纶纤维的拉伸又名万向变形，使纤维具有更好的抗拉强度等特性。
最后是整理和包装阶段。将加工好的涤纶纤维进行整理，剪短成合适的长度，然后包装成卷或袋装便于运输。在这个过程中还需要进行质量检测，确保产品符合标准。
以上就是涤纶的生产工艺流程。从原料准备到最终的包装，每个环节都需要严格控制，保证产品质量。涤纶的生产工艺虽然复杂，但是通过现代化的生产设备和科学的管理，确保了涤纶产品的质量和稳定供应。
涤纶短纤维后加工操作要点和故障处理
后加工操作要点和故障处理
集 束
一、操作要点
1. 生头前仔细检查集束架导丝系统各部件的清洁和表面的光洁 程度，如有损伤，应予调换。检查调整张力调整装置的安装角度和中 间导丝板与上导丝架上眼镜导丝孔的位置，以便各小股丝束间隔适 当、平行整齐地拉向牵伸线。
2. 生头前应检查辐道上各桶丝的存放时间。如果存放时间超过 三天，应向丝桶内喷洒油剂，以免丝束过分干燥导致毛丝增多，恶化
3. 检查清除集束架上各部位的毛丝和乱丝。
4. 检查牵伸乱丝检测器和张力异常检测器以及尾丝检测器的动 作是否灵活和正确，否则应予修理。
5. 集束总旦数应该控制在一立范围。因为如果丝束总旦数波动 较大，易使丝束厚薄不一样，会影响牵伸、定型、卷曲和切断的效果, 使纤维质量下降。当24桶中有1桶已经正常了桶时，则应认作整批 丝已经后加工结束，应予换批处理。另一方面工艺也要求集束总旦数 不得大于正常总旦数。
6. 经过集束的各根丝条张力均匀与否，一方而要影响后加工牵 伸定型的均匀性和成品纤维质量的均匀性，另一方面也要影响各丝桶 的了桶一致程度，因此应对丝束张力进行控制和调整。调整方法可根 据各丝桶了桶前后顺序或丝桶中残留丝重量，来调整对应丝桶上方张 力调整架中间棒上的丝束包角，从而改变丝束张力。若某丝桶经常提 前了桶，说明该丝桶丝束张力嫌小，可增大其2
张力调整架的丝束包角， 反之，若某丝桶的桶脚丝一直较多，说明该桶位丝束张力嫌大，这时 可减小其张力调整架的丝束包角。通过调整，可控制各丝束张力均匀 一致，从而防止集朿后的大股丝朿中出现“荡丝”、“拖尾丝”等现象。
7. 按照操作规程进行集束生头，要求剪去丝端硬头，丝条在导丝 架各部件上穿丝位置正确，无扭结、交叉现象。
8. 正常生产过程中，应加强巡回检查，发现荡丝、吊丝以及丝条 缠结时，可采取停车或不停车处理。当集束架各导丝罗拉上存有毛丝、 乱丝时，应及时清除，以免被丝束带入后加工生产线，形成疵点。
废弃聚酯生产棉型涤纶短纤维的工艺流程
利用废弃聚酯生产棉型涤纶短纤维的工艺流程.
时间: 2010-06-11 作者:
利用废弃聚酯生产棉型涤纶短纤维具有可行性，其生产设备工艺流程、工艺参数选择与效果分析如下。
生产工艺流程
原 料 采用废弃聚酯瓶片、泡料及摩擦料。
主要设备 采用HV452A-12纺丝机及LHV903后处理设备，联机年产7500t。
工艺流程 瓶片、泡料、摩擦料→配比混合→转鼓干燥→纺丝→卷绕→落桶→集束→拉伸→轻松热定型→卷曲→松驰热定型→切断→打包。
主要纺丝及后处理工艺条件
纺丝速度1250m/min
熔体温度276℃
FR-1转速1650r/min，FR-2转速1660r/min，SR转速1910r/min
原丝纤度0.554tex
后加工集速总分特11.111×104tex
DF-3蒸汽压力1.0~1.2MPa，HF蒸汽压力1.2MPa
总牵伸倍数4.041
原料的配比混合
所用的主要原料瓶片是回收的废弃聚酯饮料瓶及包装材料等，经简朴清洗后再粉碎、精洗、烘干而成。由于瓶片较薄、蓬松，加之瓶片粘度较高而熔点较低，进入螺杆熔融挤出不利于螺杆各区温度控制，易造成螺杆挤出不足及纺丝压力不稳定，从而影响生产的正常运行。通过添加适当比例的由废弃聚酯生产的泡料和摩擦料的方式，再配合适当螺杆温度控制，解决了这一难题，既保证了螺杆挤出压力稳定，又改善了瓶片的可纺性。经过多次试验，瓶片、泡料、摩擦料按3︰1.3︰0.7比例混合均匀配料，实践证实，原料混合比例适当，螺杆运转稳定，熔体质量均匀，保证了生产的正常运行。
纺丝温度的选择
熔体温度作为一项重要的纺丝工艺，直接影响到纺丝质量和生产操作。控制好适当的螺杆各区温度，或者控制熔体输送温度、箱体温度等参数，其目的是为了使切片很好地熔融，聚合物的降解尽可能小，且使熔体具有恒定而适宜的温度。若熔体温度过高，热降解大，则会造成注头丝；若温度过低，则易使熔体剪切应力上升，从而造成硬丝，给纺丝生产带来困难，并影响初生纤维质量。由于瓶片和聚酯切片相比熔点较低，粘度较高，再加之3种原料的熔点、粘度都有差异，更应严格控制熔体温度。经过多次试验，将熔体温度控制在276℃左右，纺丝温度适宜，初生纤维质量好。
涤纶短纤维的分类和生产工艺流程
教案首页
本次课标题：涤纶短纤维分类和生产工艺流程 授课日期
授课班级 上课地点 一体化教室
课时分配 MOOC在线视频学习10min + 面对面翻转课堂教学0.5h
教
学
目
标 能力目标 知识目标
1. 能说出涤纶短纤的分类和用途
2. 能指出涤纶短纤维生产的主要工序 1. 涤纶短纤维的分类和用途
2. 涤纶短纤维生产工艺流程
学习者特征分析 本次课翻转课学生理解了涤纶短纤维的分类和用途以及生产工艺流程。
教
学
任
务 教学任务：1.了解涤纶短纤维的分类和生产工艺流程
载体：涤纶短纤维
重
点
难
点 涤纶短纤维生产工艺流程
作业或
考核 写出涤纶短纤维生产的工艺流程。
参
考
资
料 《合成纤维生产工艺学》（第二版）.董纪震，赵耀明，陈雪英等编.1996，中国纺织出版社.
《纤维纺丝工艺与质量控制》.辛长征主编.2009，中国纺织出版社.
《化学纤维概论》第二版.肖长发，尹翠玉，张华等编.2005，中国纺织出版社
《涤纶短纤维纺丝工》.中国石油化工集团公司人事部等编.2008，中国石化出版社.
教学内容
（一）涤纶短纤分类和用途
1.按物理性能区分：高强低伸型、中强中伸型、低强中伸型、高模量型、高强高模量型
2. 按后加工要求区分：棉型、毛型、中长型、麻型、丝型
3.按用途区分：服装用、絮棉用、装饰用、工业用
4.按功能区分：阳离子可染、吸湿、阻燃、有色、抗起球、抗静电
5.按纤维截面区分：异型丝、中空丝。
（二）涤纶短纤生产工艺流程
直接纺
间接纺
纺丝工短流程
后纺流程
涤纶工艺流程 2
涤纶工艺流程
《涤纶工艺流程》
涤纶是一种合成纤维，其工艺流程包括聚酯化、聚合、纺丝、化纤加工等多个环节。
首先是聚酯化，即将对苯二甲酸与乙二醇在催化剂的作用下反应生成聚酯。这一步骤是制备涤纶的关键环节，影响着后续工艺流程的质量和性能。
接下来是聚合，将聚酯化合得到的聚酯切片进行进一步加工，通过高温高压下引入聚酯聚合反应，得到聚酯颗粒。
然后是纺丝，将聚酯颗粒通过加热熔融，再经过旋转的方式将其抽丝成纤维。
最后是化纤加工，将纤维进行拉伸、热定型和涂覆等加工步骤，得到成品涤纶纱线。
整个工艺流程中，需要严格控制各个环节的温度、压力和时间等参数，确保涤纶纤维的质量稳定和性能优良。
在现代工业生产中，涤纶纤维已广泛应用于纺织、服装、汽车、建筑和家居等领域，具有耐磨、易清洁、耐高温的特点，受到市场的青睐。因此，涤纶工艺流程的持续改进和优化对于提高产品质量和降低成本具有重要意义。
