2020中考复习 物理微考点专题训练——专题三十四：透镜及其应用
1 / 13 2020中考复习 物理微考点专题训练——专题三十四：透镜及其应用 考点一：凸透镜成像规律 1.(2019天水,18)如图是探究“凸透镜成像规律”的实验装置。 （1）为了使烛焰的像呈现在光屏的中央，应调整烛焰、凸透镜和光屏使它们的中心大致在______。 （2）当蜡烛位于图中的B处时，移动光屏到D处，观家到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______ cm。 （3）紧接着用不透明的硬纸板挡住凸透镜的下半部分，发现光屏上呈现的像是______（选填“完整”或“不完整”）的。 （4）当把蜡烛向右移动5cm，屏上的像变得模糊。要使像变清晰光屏应向右适当移动，此时光屏上的像应该是倒立、______（选填“放大”“等大”或“缩小”）的实像。 2.（2019龙东，31）某小组用一焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验： ①如图所示，将光具座上点燃蜡烛的烛焰、凸透镜、光屏三者中心调节到同一高度的目的是 。 ②保持凸透镜位置不变，把蜡烛移动到A处，移动光屏可得到倒立、 （填“放大”或“缩小”）的像，根据此原理制成了 。此时小明将自己的近视眼镜放到B处，为了再次得到清晰的像，应将光屏向 （填“左”或“右”）移动。 3.（2019长沙，20）如表是小海同学用焦距f＝10cm的凸透镜探究其成像规律的记录表，根据表格完成下列问题： 2 /
13 （1）分析实验数据可知，当物距u满足条件 （选填“u＜f”、“f＜u＜2f”或u＞2f”）时，凸透镜会成一个倒立放大的实像，生活中 （选填“照相机”、“投影仪”“放大镜”）的成像原理应用了凸透镜的这个成像规律。 （2）保持凸透镜的位置不变，移动蜡烛使物距由20cm变为22cm时，为了在光屏上得到清晰的像，小海应将光屏 （选填“靠近”或“远离”）凸透镜。 4.（2019威海，23）如图是“探究凸透镜成像的规律”实验装置，小明通过实验得到了如表所示的实验数据，请回答下列问题： （1）根据表可知凸透镜的焦距f＝ cm。 （2）当u＝25cm时，像距ν应该在 （选填“15﹣16”、“16﹣17”、“17﹣18“、“18﹣19”或“19﹣20”）cm范围内；当u＝60cm时，光屏上成 （选填“放大”或“缩小”）的像，此种成像原理可以制成什么光学仪器？ （选填“照相机”或“投影仪“）；此时，用遮光板遮住LED光源的一部分，光屏上的像相比原来的像会 （选填“变暗”“缩小”或“不完整”）。 3 / 13 （3）LED光源的高度h＝10cm，小明经过认真测量，得到像高h′与物距u的数据，如图2所示，请在图中画出h′与u的关系图象。 考点二：生活中的透镜 1.（2019玉林，）关于透镜，下列说法正确的是 A.利用投影仪可以把图片放大 B.利用望远镜可看见血液中的细胞 C.照相机可成倒立、放大的虚像 D.放大镜可成正立、放大的实像 2.（ 2019深圳，2）下列与照相机成像原理相同的设备是（ ） A. 放大镜 B. 近视眼镜 C. 监控摄像头 D. 投影仪 3.（2019潍坊，8）小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（ ） A．该透镜只能成放大的像 B．该透镜可以用作近视眼镜 C．该透镜可以用作照相机镜头 D．字到透镜的距离小于此透镜的焦距 4.（2019德州，4）下图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（ ） A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间 B．白墙上呈现的是手机画面倒立、放大的实像 C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整 D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射 4 / 13 5.（2019株洲，14）为使倒车更安全，车辆通常会配置倒车可视和倒车雷达。倒车时，可视系统自动接通车尾摄像头，将车后状况显示在液晶屏上（图甲）：保险杠上的超声波探头（图乙）探测到障碍物进入危险距离时，蜂鸣器就开始鸣叫，提醒司机及时停车。关于摄像头和探头的作用，下列说法正确的是（ ） A．摄像头相当于凸透镜 B．摄像头相当于凹透镜 C．探头相当于声呐 D．探头相当于喇叭 考点三：眼睛与眼镜 1.（2019凉山州，8）据专家介绍，12至18岁是青少年近视的高发期，主要原因如下：（1）长时间用眼不注意姿势或者休息。（2）长时间玩游戏、上网、玩手机、看电视等原因引起近视。下列四幅图中，属于近视眼及其矫正的是（ ） A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁 2.（2019德州，14）如图所示的四幅图中，表示近视眼成像情况的是 ，矫正方法的是 。（填序号） 3.（2019宜宾，9）眼球把来自外界物体的光会聚在视网膜上形成物体的________（选填“倒立实像”或“正立虚像”），小李同学由于没有养成良好的用眼习惯，成了近视眼，进行矫正时应当戴用________（选填“凸透镜”或“凹透镜”）制作的眼镜。 4.（2019济宁，)平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用:①都能改变光的传播方向;②只有平面镜能成虚像;③凸透镜既能成实像也能成虚像;④只有凹透镜能矫正视力;⑤利用三棱镜能研究光的色散。下列选项中,完全正确的是 A.①②③ B.①④⑤ C.③④⑤ D.①③⑤ 5 / 13 考点四：透镜的作用与作图 1.（2019盐城，6）小明利用太阳光测量凸透镜焦距，下列操作最合理的是 2.（2019威海，17）黑洞是宇宙中质量很大的天体。如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置 （选填“偏高”、“偏低”或“不变”）；若在黑洞的位置用一个光学元件代替它对光的作用（光学元件的尺寸可大于黑洞），该光学元件为 。 3.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。 4.（2019武威，19）如图所示，请画出两条光线经过凹透镜后的折射光线。 5.（2019东营，19）根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。 6.（2019黔东南，17）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。 6 /
13 7 / 13 2020中考复习 物理微考点专题训练——专题三十四：透镜及其应用参考答案 考点一：凸透镜成像规律 1.(2019天水,18)如图是探究“凸透镜成像规律”的实验装置。 （1）为了使烛焰的像呈现在光屏的中央，应调整烛焰、凸透镜和光屏使它们的中心大致在______。 （2）当蜡烛位于图中的B处时，移动光屏到D处，观家到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______ cm。 （3）紧接着用不透明的硬纸板挡住凸透镜的下半部分，发现光屏上呈现的像是______（选填“完整”或“不完整”）的。 （4）当把蜡烛向右移动5cm，屏上的像变得模糊。要使像变清晰光屏应向右适当移动，此时光屏上的像应该是倒立、______（选填“放大”“等大”或“缩小”）的实像。 【答案】同一高度;10.0;完整; 放大 2.（2019龙东，31）某小组用一焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验： ①如图所示，将光具座上点燃蜡烛的烛焰、凸透镜、光屏三者中心调节到同一高度的目的是 。 ②保持凸透镜位置不变，把蜡烛移动到A处，移动光屏可得到倒立、 （填“放大”或“缩小”）的像，根据此原理制成了 。此时小明将自己的近视眼镜放到B处，为了再次得到清晰的像，应将光屏向 （填“左”或“右”）移动。 【答案】（1）使像能成在光屏的中央；（2）缩小；照相机；右。 3.（2019长沙，20）如表是小海同学用焦距f＝10cm的凸透镜探究其成像规律的记录表，根据表格完成下列问题： 8 /
13 （1）分析实验数据可知，当物距u满足条件 （选填“u＜f”、“f＜u＜2f”或u＞2f”）时，凸透镜会成一个倒立放大的实像，生活中 （选填“照相机”、“投影仪”“放大镜”）的成像原理应用了凸透镜的这个成像规律。 （2）保持凸透镜的位置不变，移动蜡烛使物距由20cm变为22cm时，为了在光屏上得到清晰的像，小海应将光屏 （选填“靠近”或“远离”）凸透镜。 【答案】（1）f＜u＜2f；投影仪；（2）靠近。 4.（2019威海，23）如图是“探究凸透镜成像的规律”实验装置，小明通过实验得到了如表所示的实验数据，请回答下列问题： （1）根据表可知凸透镜的焦距f＝ cm。 （2）当u＝25cm时，像距ν应该在 （选填“15﹣16”、“16﹣17”、“17﹣18“、“18﹣19”或“19﹣20”）cm范围内；当u＝60cm时，光屏上成 （选填“放大”或“缩小”）的像，此种成像原理可以制成什么光学仪器？ （选填“照相机”或“投影仪“）；此时，用遮光板遮住LED光源的一部分，光屏上的像相比原来的像会 （选填“变暗”9 / 13 “缩小”或“不完整”）。 （3）LED光源的高度h＝10cm，小明经过认真测量，得到像高h′与物距u的数据，如图2所示，请在图中画出h′与u的关系图象。 【答案】 （1）10；（2）16﹣17；缩小；照相机；变暗；（3）见上图。 考点二：生活中的透镜 1.（2019玉林，）关于透镜，下列说法正确的是 A.利用投影仪可以把图片放大 B.利用望远镜可看见血液中的细胞 C.照相机可成倒立、放大的虚像 D.放大镜可成正立、放大的实像 【答案】A 2.（ 2019深圳，2）下列与照相机成像原理相同的设备是（ ） A. 放大镜 B. 近视眼镜 C. 监控摄像头 D. 投影仪 【答案】 C 3.（2019潍坊，8）小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（ ） A．该透镜只能成放大的像 B．该透镜可以用作近视眼镜 C．该透镜可以用作照相机镜头 D．字到透镜的距离小于此透镜的焦距 10 /
13 【答案】C 4.（2019德州，4）下图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（ ） A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间 B．白墙上呈现的是手机画面倒立、放大的实像 C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整 D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射 【答案】C。 5.（2019株洲，14）为使倒车更安全，车辆通常会配置倒车可视和倒车雷达。倒车时，可视系统自动接通车尾摄像头，将车后状况显示在液晶屏上（图甲）：保险杠上的超声波探头（图乙）探测到障碍物进入危险距离时，蜂鸣器就开始鸣叫，提醒司机及时停车。关于摄像头和探头的作用，下列说法正确的是（ ） A．摄像头相当于凸透镜 B．摄像头相当于凹透镜 C．探头相当于声呐 D．探头相当于喇叭 【答案】AC。 考点三：眼睛与眼镜 1.（2019凉山州，8）据专家介绍，12至18岁是青少年近视的高发期，主要原因如下：（1）长时间用眼不注意姿势或者休息。（2）长时间玩游戏、上网、玩手机、看电视等原因引起近视。下列四幅图中，属于近视眼及其矫正的是（ ） 11 / 13 A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁 【答案】B。 2.（2019德州，14）如图所示的四幅图中，表示近视眼成像情况的是 ，矫正方法的是 。（填序号） 【答案】③；①。 3.（2019宜宾，9）眼球把来自外界物体的光会聚在视网膜上形成物体的________（选填“倒立实像”或“正立虚像”），小李同学由于没有养成良好的用眼习惯，成了近视眼，进行矫正时应当戴用________（选填“凸透镜”或“凹透镜”）制作的眼镜。 【答案】倒立实像；凹透镜 4.（2019济宁，)平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用:①都能改变光的传播方向;②只有平面镜能成虚像;③凸透镜既能成实像也能成虚像;④只有凹透镜能矫正视力;⑤利用三棱镜能研究光的色散。下列选项中,完全正确的是 A.①②③ B.①④⑤ C.③④⑤ D.①③⑤ 【答案】D 考点四：透镜的作用与作图 1.（2019盐城，6）小明利用太阳光测量凸透镜焦距，下列操作最合理的是 【答案】C 2.（2019威海，17）黑洞是宇宙中质量很大的天体。如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置 （选填“偏高”、“偏低”或“不变”）；若在黑洞的位置用一个光学元件代替它对光的作用（光学元件的尺寸可大于黑洞），该光学元件为 。

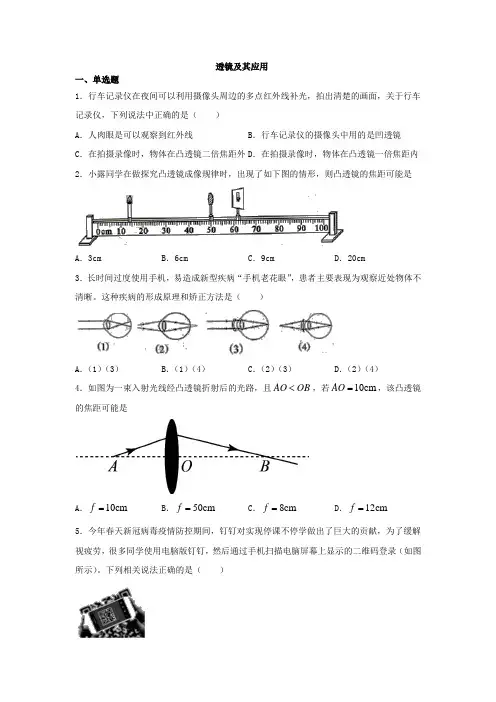

2020 年中考一轮复习专题 透镜及其应用练习(有答案)
透镜及其应用
一、单选题
1．行车记录仪在夜间可以利用摄像头周边的多点红外线补光，拍出清楚的画面，关于行车记录仪，下列说法中正确的是（ ）
A．人肉眼是可以观察到红外线 B．行车记录仪的摄像头中用的是凹透镜
C．在拍摄录像时，物体在凸透镜二倍焦距外 D．在拍摄录像时，物体在凸透镜一倍焦距内
2．小露同学在做探究凸透镜成像规律时，出现了如下图的情形，则凸透镜的焦距可能是
A．3cm B．6cm C．9cm D．20cm
3．长时间过度使用手机，易造成新型疾病“手机老花眼”，患者主要表现为观察近处物体不清晰。这种疾病的形成原理和矫正方法是（ ）
A．（1）（3） B．（1）（4） C．（2）（3） D．（2）（4）
4．如图为一束入射光线经凸透镜折射后的光路，且AOOB，若10cmAO，该凸透镜的焦距可能是
A．10cmf B．50cmf C．8cmf D．12cmf
5．今年春天新冠病毒疫情防控期间，钉钉对实现停课不停学做出了巨大的贡献，为了缓解视疲劳，很多同学使用电脑版钉钉，然后通过手机扫描电脑屏幕上显示的二维码登录（如图所示）。下列相关说法正确的是（ ） A．手机镜头扫描二维码所成的是正立的实像 B．二维码是光源
C．二维码黑色部分吸收光，白色部分反射光 D．手机镜头靠近二维码，所成的像变小
6．某凸透镜成像时，像距v跟物距u之间关系的图像如图所示，下列判断正确的是（ ）
A．该凸透镜的焦距是16cm
B．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
C．当u<16cm时，该凸透镜可作放大镜使用
D．当u=20cm时成放大的像，投影仪就是根据这一原理制成的
7．小明利用太阳光测量凸透镜焦距，下列操作最合理的是
A． B．C． D．
8．下列关于实像和虚像的说法正确的是（ ）
A．实像是由光的折射现象形成的，虚像是由光的反射现象形成的

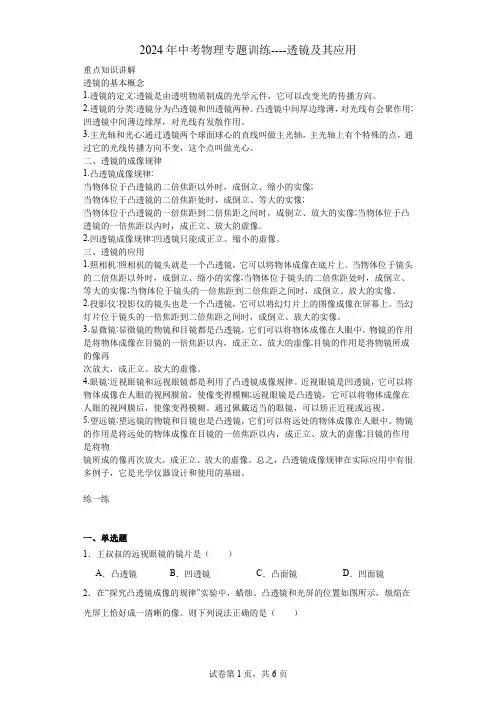

2024年中考物理专题训练----透镜及其应用
试卷第1页，共6页 2024年中考物理专题训练----透镜及其应用
重点知识讲解
透镜的基本概念
1.透镜的定义:透镜是由透明物质制成的光学元件，它可以改变光的传播方向。
2.透镜的分类:透镜分为凸透镜和凹透镜两种。凸透镜中间厚边缘薄，对光线有会聚作用;
凹透镜中间薄边缘厚，对光线有发散作用。
3.主光轴和光心:通过透镜两个球面球心的直线叫做主光轴，主光轴上有个特殊的点，通过它的光线传播方向不变，这个点叫做光心。
二、透镜的成像规律
1.凸透镜成像规律:
当物体位于凸透镜的二倍焦距以外时，成倒立、缩小的实像;
当物体位于凸透镜的二倍焦距处时，成倒立、等大的实像;
当物体位于凸透镜的一倍焦距到二倍焦距之间时，成倒立、放大的实像;当物体位于凸透镜的一倍焦距以内时，成正立、放大的虚像。
2.凹透镜成像规律:凹透镜只能成正立、缩小的虚像。
三、透镜的应用
1.照相机:照相机的镜头就是一个凸透镜，它可以将物体成像在底片上。当物体位于镜头的二倍焦距以外时，成倒立、缩小的实像;当物体位于镜头的二倍焦距处时，成倒立、等大的实像;当物体位于镜头的一倍焦距到二倍焦距之间时，成倒立、放大的实像。
2.投影仪:投影仪的镜头也是一个凸透镜，它可以将幻灯片上的图像成像在屏幕上。当幻灯片位于镜头的一倍焦距到二倍焦距之间时，成倒立、放大的实像。
3.显微镜:显微镜的物镜和目镜都是凸透镜，它们可以将物体成像在人眼中。物镜的作用是将物体成像在目镜的一倍焦距以内，成正立、放大的虚像;目镜的作用是将物镜所成的像再
次放大，成正立、放大的虚像。
4.眼镜:近视眼镜和远视眼镜都是利用了凸透镜成像规律。近视眼镜是凹透镜，它可以将物体成像在人眼的视网膜前，使像变得模糊;远视眼镜是凸透镜，它可以将物体成像在人眼的视网膜后，使像变得模糊。通过佩戴适当的眼镜，可以矫正近视或远视。
5.望远镜:望远镜的物镜和目镜也是凸透镜，它们可以将远处的物体成像在人眼中。物镜的作用是将远处的物体成像在目镜的一倍焦距以内，成正立、放大的虚像;目镜的作用是将物

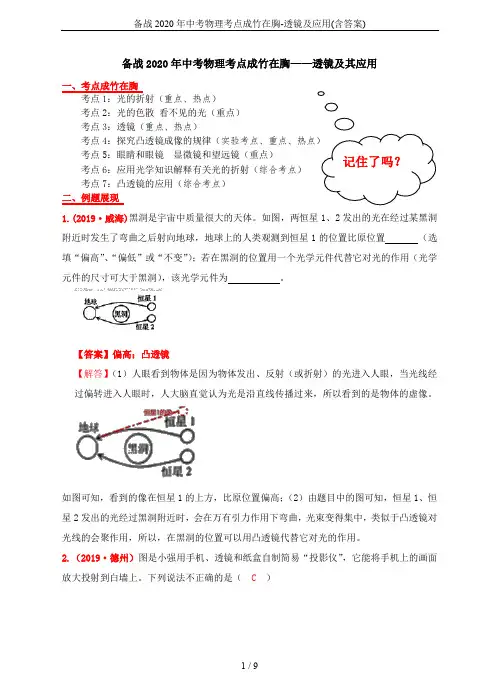

备战2020年中考物理考点成竹在胸-透镜及应用(含答案)
备战2020年中考物理考点成竹在胸-透镜及应用(含答案)
1 / 9 备战2020年中考物理考点成竹在胸——透镜及其应用
一、考点成竹在胸
考点1：光的折射（重点、热点）
考点2：光的色散 看不见的光（重点）
考点3：透镜（重点、热点）
考点4：探究凸透镜成像的规律（实验考点、重点、热点） 考点5：眼睛和眼镜 显微镜和望远镜（重点）
考点6：应用光学知识解释有关光的折射（综合考点）
考点7：凸透镜的应用（综合考点）
二、例题展现
1.(2019·威海)黑洞是宇宙中质量很大的天体。如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置 （选填“偏高”、“偏低”或“不变”）；若在黑洞的位置用一个光学元件代替它对光的作用（光学元件的尺寸可大于黑洞），该光学元件为 。
【答案】偏高；凸透镜
【解答】（1）人眼看到物体是因为物体发出、反射（或折射）的光进入人眼，当光线经过偏转进入人眼时，人大脑直觉认为光是沿直线传播过来，所以看到的是物体的虚像。
如图可知，看到的像在恒星1的上方，比原位置偏高；（2）由题目中的图可知，恒星1、恒星2发出的光经过黑洞附近时，会在万有引力作用下弯曲，光束变得集中，类似于凸透镜对光线的会聚作用，所以，在黑洞的位置可以用凸透镜代替它对光的作用。
2.（2019·德州）图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（ C ） 记住了吗？ 备战2020年中考物理考点成竹在胸-透镜及应用(含答案)
2 / 9
A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B．白墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射

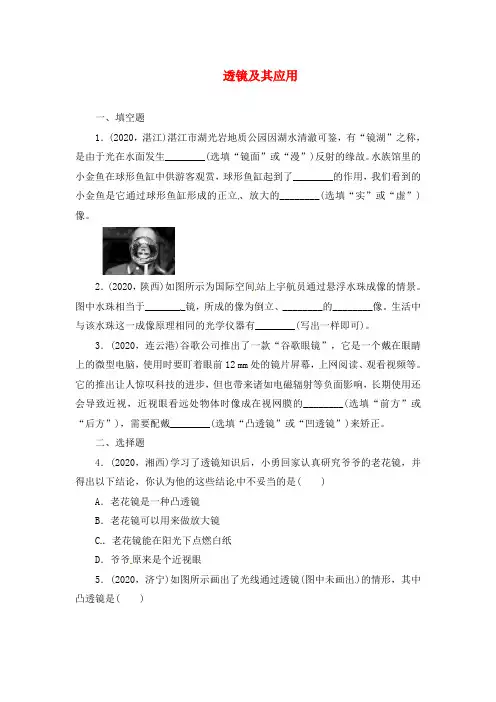

【聚焦中考】2020中考物理总复习 透镜及其应用专题考点训练(2020年真题集锦)(无答案) 新人教版
透镜及其应用
一、填空题
1．(2020，湛江)湛江市湖光岩地质公园因湖水清澈可鉴，有“镜湖”之称，是由于光在水面发生________(选填“镜面”或“漫”)反射的缘故。水族馆里的小金鱼在球形鱼缸中供游客观赏，球形鱼缸起到了________的作用，我们看到的小金鱼是它通过球形鱼缸形成的正立、放大的________(选填“实”或“虚”)像。
2．(2020，陕西)如图所示为国际空间站上宇航员通过悬浮水珠成像的情景。图中水珠相当于________镜，所成的像为倒立、________的________像。生活中与该水珠这一成像原理相同的光学仪器有________(写出一样即可)。
3．(2020，连云港)谷歌公司推出了一款“谷歌眼镜”，它是一个戴在眼睛上的微型电脑，使用时要盯着眼前12 mm处的镜片屏幕，上网阅读、观看视频等。它的推出让人惊叹科技的进步，但也带来诸如电磁辐射等负面影响，长期使用还会导致近视，近视眼看远处物体时像成在视网膜的________(选填“前方”或“后方”)，需要配戴________(选填“凸透镜”或“凹透镜”)来矫正。
二、选择题
4．(2020，湘西)学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是( )
A．老花镜是一种凸透镜
B．老花镜可以用来做放大镜
C．老花镜能在阳光下点燃白纸
D．爷爷原来是个近视眼
5．(2020，济宁)如图所示画出了光线通过透镜(图中未画出)的情形，其中凸透镜是( )
6．(2020，包头)把一物体放在凸透镜前，在凸透镜另一侧12 cm处的光屏上得到一个缩小的实像，该凸透镜的焦距可能是( )
A．10 cm B．12 cm C．24 cm D．6 cm
7．(2020，泰安)凸透镜的焦距是10 cm，将物体放在主轴上距透镜中心25
cm处，物体所成的像是( )
A．倒立、缩小的实像 B．倒立、放大的实像

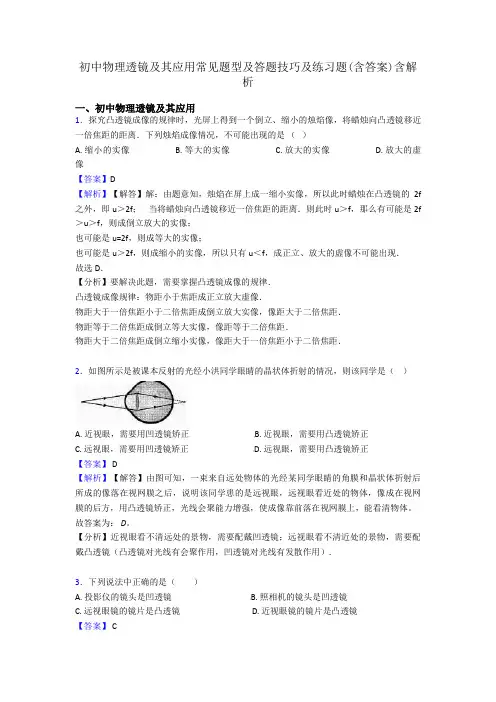

初中物理透镜及其应用常见题型及答题技巧及练习题(含答案)含解析
初中物理透镜及其应用常见题型及答题技巧及练习题(含答案)含解析
一、初中物理透镜及其应用
1．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是 （ ）
A. 缩小的实像 B. 等大的实像 C. 放大的实像 D. 放大的虚像
【答案】D
【解析】【解答】解：由题意知，烛焰在屏上成一缩小实像，所以此时蜡烛在凸透镜的2f之外，即u＞2f； 当将蜡烛向凸透镜移近一倍焦距的距离．则此时u＞f，那么有可能是2f＞u＞f，则成倒立放大的实像；
也可能是u=2f，则成等大的实像；
也可能是u＞2f，则成缩小的实像，所以只有u＜f，成正立、放大的虚像不可能出现．
故选D．
【分析】要解决此题，需要掌握凸透镜成像的规律．
凸透镜成像规律：物距小于焦距成正立放大虚像．
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．
2．如图所示是被课本反射的光经小洪同学眼睛的晶状体折射的情况，则该同学是（ ）
A. 近视眼，需要用凹透镜矫正 B. 近视眼，需要用凸透镜矫正
C. 远视眼，需要用凹透镜矫正 D. 远视眼，需要用凸透镜矫正
【答案】 D
【解析】【解答】由图可知，一束来自远处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，说明该同学患的是远视眼，远视眼看近处的物体，像成在视网膜的后方，用凸透镜矫正，光线会聚能力增强，使成像靠前落在视网膜上，能看清物体。
2020年中考物理试题《透镜及其应用》试题汇编
2020年中考物理试题《透镜及其应用》试题汇编
一．选择题
1．（2020•广西）如图是我国航天员在天宫二号上展示水球试验。水球相当于一个凸透镜，通过它成（）
A．正立、缩小的实像
C．正立、放大的虚像
B．倒立、缩小的实像
D．倒立、放大的虚像
2．（2020•广西）爱护眼睛，预防近视。近视眼矫正的方法是配戴（）
A．凸面镜B．凹面镜C．凸透镜D．凹透镜3．（2020•淄博）红外半球摄像头通过捕捉红外线增强夜晚监控效果。下列关于该摄像头的说法正确的是（）
A．摄像头相当于一个凹透镜
B．摄像头捕捉到的红外线是红色的光
C．被监控的物体在摄像头二倍焦距以外
D．摄像头的成像特点与投影仪相同
4．（2020•绵阳）如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10cm，蜡烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移动光屏再次得到清晰的像。关于光屏移动的方向和移动距离L
屏
与蜡烛移动距离L
烛
的大小关系，正确的是（）
A．向右移动光屏，L
屏
＜L
烛
C．向左移动光屏，L
屏
＞L
烛
B．向左移动光屏，L
屏
＜L
烛
D．向右移动光屏，L 屏
＞L
烛
5．（2020•鄂尔多斯）新冠肺炎疫情期间，全国掀起了“停课不停学”的收集在线课堂热潮。以下有关网课的说法，错误的选项是（）
A．老师对着摄像头，学生能够看到老师，申明摄像头的成像特点与投影仪相同B．学生从上看到多彩的画面是由红、绿、蓝三种色光混合而成的
C．老师随机发问与学生互动交流的过程，利用了声能通报信息
D．学生在听课时关闭门窗，是在传播过程当中削弱噪声
6．（2020•百色）XXX所示是我们看远处物体的表示图，来自远处物体的光经过眼睛晶状体后在视网膜上形成（）
A．正立、缩小的实像
C．倒立、缩小的实像
B．正立、缩小的虚像
D．倒立、缩小的虚像 7．（2020•广西）现代生活，智能给人们带来了许多便当，但长时间盯着屏幕，容易导致视力降落。图中关于近视眼及其矫正的原理图正确的是（）
2020中考人教版物理 专题复习 教案设计透镜及其应用复习.docx
一、学习目标：
1、 知道透镜及透镜对光线的作用。
2、 理解凸透镜的成像规律。
3、 知道照相机、眼睛、幻灯机、放大镜的工作原理及使用。
二、重点、难点：
重、难点：凸透镜的成像规律及应用
三、考点分析:
此部分内容在中考物理中的要求如下:
知识点 考纲要求 题型 分值
透镜及透镜对光的作用 理解 填空、选择、作图、实验题 1~3分
凸透镜的成像规律 知道 填空、选择、作图、实验题 2~4分
凸透镜的应用 理解 填空、选择、简答、实验题 2〜6分
凸透镜1 ①定义：中间厚、边缘薄的透镜
(2) 凹透镜- I②作用：凸透镜对光线具有会聚作用
f①定义：中间薄、边缘厚的透镜
[②作用：凹透镜对光线具有发散作用
1、
透(
镜 停主光轴：通过两个球面球心的直线
②光心： 透镜的中心
(3) 几个
概念 ③焦点: 跟主光轴平行的光线会聚在主光轴上的一点
④焦距: 焦点到凸透镜光心的距离
⑤物距: 物体到光心的距离
像到光心的距离
2、
凸
透
镜
成
像
规
律
3、
凸
透
镜<
的
应
用 (1)几 4 特殊点
(2)成傀
规律
(1)眼睛
(2)照
相机 ①F点是实像与虚像的分界点
②2F点是放大的像与缩小的像的分界点
③物体越靠近F点，像越大，像距越大
①u>2f时，凸透镜成：倒立、缩小的实像,像距为f
②f2f
③Uu
r眼球的结构：晶状体(相当于凸透镜)、视网膜(相当于光屏)
r①眼睛-眼睛的工作原理： 凸透镜可以成倒立、缩小的实像
眼睛的调焦： 调节晶状体的厚薄程度，改变焦距
r原因:
「①原理:
②调焦:
(3)投影仪<
(幻灯机)
(4)放
大镜 晶状体太色了，对光的会聚能力太强,
像呈现在视网膜的方
需要佩戴近视眼镜，它是凹透镜
晶状体太薄了,对光的会聚能力太3如, 像呈现在视网膜的直方
I矫正：需要佩戴远视眼镜，它是凸透 镜
凸透镜可以成倒立、缩小的实像
改变胶卷到凸透镜的距离(像距)获得清晰的像
最新2020年中考物理专题复习 透镜及其应用 考点归纳及配套真题精讲
透镜及其应用
考点一透镜
1.透镜及与透镜相关的概念
凸透镜 凹透镜
特征 中间厚、边缘薄 中间薄、边缘厚
相
关
名
词 光心 主轴上有个特殊的点,通过这个点的光传播方向不变,这个点叫做透镜的光心
主光轴 通过透镜两个球面球心的直线
焦点
凸透镜能使跟主光轴平行的光会聚在主光轴上的一点,这个点叫做焦点( F )。凸透镜有两个焦点 入射光线平行于主光轴,经凹透镜折射后,出射光线的反向延长线交于主光轴上一点,这一点为虚焦点( F )
焦距 焦点 到透镜 光心 的距离( 用f表示 )
物距 物体 到 光心 的距离( 用u表示 )
像距 像 到 光心 的距离( 用v表示 )
2.透镜对光的作用
凸透镜 凹透镜
对光的
作用 会聚 作用 发散
作用
特
殊 光
线
平
行
主
光
轴
平行主光轴的光经凸透镜折射后,折射光线经过焦点 平行主光轴的光经凹透镜折射后,折射光线的反向延长线经过焦点
过
光
心
过光心的光不改变传播方向,即不发生折射
过
焦
点
过焦点的光折射后折射光线与主光轴平行
1.对于凸透镜而言,焦距是其重要的物理参数。凸透镜凸起程度越大,对光的会聚能力越强,那么它的焦距就越小。
2.折射光线总是偏向透镜较厚的地方。
典例1 如图所示,已给出了入射光线和折射光线,请在方框内画出合适的透镜。
【解析】凸透镜对光线有会聚作用,题图甲中折射光线与入射光线相比,向主光轴方向偏折,光线会聚了,所以方框内为凸透镜;凹透镜对光线有发散作用,题图乙中折射光线与入射光线相比,远离主光轴偏折,光线发散了,所以方框内为凹透镜。
【答案】如图所示
【特别提醒】
会聚作用和会聚光线是不同的,发散作用和发散光线也是不同的。会聚作用射出的不一定是会聚光线,发散作用射出的也不一定是发散光线。
典例2 ( 2019·江苏扬州 )如图,请完成光线通过凸透镜的光路图。
2020中考物理第二轮复习专项训练：透镜的应用
韩哥智慧之窗-精品文档
韩哥智慧之窗-精品文档 1 2020中考物理第二轮复习专项训练：透镜的应用
一、单选题
1．凸透镜在生活、生产等各个领域中有着广泛应用，下列说法正确的是（ ）
A．近视应佩戴凸透镜，是利用了凸透镜对光线的会聚作用
B．借助放大镜看地图时，要增大放大的效果，应减小放大镜到地图的距离
C．用照相机给人拍照，要使像更大一些，应减小被拍照者到镜头的距离，并将镜头往回缩
D．显微镜的物镜可以将微小的生物放大，是利用了凸透镜能成放大虚像的原理
2．如图所示，小明透过盛水的玻璃杯看物理书封面上的“物理”字样，不可能看到（ ）
A． B．
C． D．
3．如图所示，小明将一个生鸡蛋放入桌面上盛有清水的烧杯中，然后从不同的位置观察鸡蛋，不可能看到的现象是（ ）
A．看到的鸡蛋比实际的浅一点 B．看到的鸡蛋都是虚像
C．看到的鸡蛋比实际的大一点 D．看到的鸡蛋比实际的小一点 韩哥智慧之窗-精品文档
韩哥智慧之窗-精品文档 2 4．今年春天新冠病毒疫情防控期间，钉钉对实现停课不停学做出了巨大的贡献，为了缓解视疲劳，很多同学使用电脑版钉钉，然后通过手机扫描电脑屏幕上显示的二维码登录（如图所示）。下列相关说法正确的是（ ）
A．手机镜头扫描二维码所成的是正立的实像
B．二维码是光源
C．二维码黑色部分吸收光，白色部分反射光
D．手机镜头靠近二维码，所成的像变小
5．小明对下列光学现象实例进行分析：①小孔成像；②潜望镜中看到的景物的像；③放大镜看到的物体的成像；④投影仪屏幕上的像；⑤汽车观后镜中的像，其中
A．属于实像的是①③
B．由于反射而成的像是②⑤
C．属于虚像的是②③④
D．由于折射而成的像是④
6．如图所示是小华和同学在西安旅游时拍摄世博园长安塔的照片，下列分析正确的是：（ ）
A．照相机里成的像是由光的直线传播形成的
B．照相机的镜头与矫正近视眼所使用的透镜是同一类型的 韩哥智慧之窗-精品文档
2020年中考一轮复习专题 透镜及其应用(含答案解析)
2020年中考一轮复习专题 透镜及其应用
一、单选题
1.我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（ ）
A． 属于实像的是①②③
B． 属于虚像的是②③④
C． 由于反射而成的像是②⑤
D． 由于折射而成的像是①③④
2.如果在载玻片上写一个字如图甲所示，怎么样使图像变成图乙（ ）
A． 将载玻片顺时针转动90°
B． 将载玻片逆时针转动90°
C． 将载玻片向左上角移动
D． 将载玻片向右下角移动
3.某人照相，拍了一张后，他向照相机移近了几步，再拍一张，如果照相机的位置不变，拍照的人应该（ ）
A． 把镜头向外拉一些，人像变大
B． 把镜头向里缩一些，人像变大
C． 把镜头向外拉一些，人像变小
D． 把镜头向里缩一些，人像变小
4.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（ ）
A． 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动
B． 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
C． 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动 D． 蜡烛不动，透镜不动，光屏靠近透镜移动
5.如图所示，一束光线通过虚线框中光学元件后会聚于主光轴上的A点，取掉光学元件后，光线会聚于B点，则该元件是（ ）
A． 平板玻璃
B． 凸透镜
C． 凹透镜
D． 平面镜
6.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（ ）
A． 该凸透镜的焦距是20cm
B． 当u=15cm时，在光屏上能得到一个缩小的像
C． 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小
