变电所电磁环境分析论文
1 变电所电磁环境分析论文
摘要：110kV变电所电磁污染的影响不容忽视，笔者经实测后，为降低变电所磁场强度，提出了合理建议。
关键词：电磁污染环保
1前言
顺德电力局属下有20多个110kV变电所，所内均使用计算机(微机，单板机)及相关设备，如微机型继电器、变电所自动化系统、办公自动化系统。在运行中发现：计算机屏幕经常出现闪烁、变色、画面变形。这些现象引起了运行人员注意和不安，局有关部门也非常重视。通过一段时间的观察，发现这种现象是有规律的：总是和负荷大小、设备投退有关。如投入电容器组，屏幕明显立刻出现闪烁、波纹等。初步分析是工频的电磁场干扰所致。
加强环境保护是一门重要课题，电磁污染作为环境污染的一种，其危害性应引起高度重视。变电所内电磁干扰究竟有多严重，对人和设备是否有危害，尚未有定论。局决定请”国家电力公司高压与绝缘重点实验室”进行有关测试，进行定性定量测量分析。因工作关系本人参与了测试工作，加深了对电磁污染的了解。
2测量与分析
本次测试选取我局桂洲、华容、龙山、西华、广教、和北等6个110kV变电所。在测试选点上是大范围、多方位的。力求全面、详尽了解电磁场分布，并对测量数据影响比较大的设备进行投切比较。虽然测试因各变电所建筑结构、设备布置、设备运行情况不一和受现场运行条件限制。在6个所测量结果来看，电磁场分布是很有规律的，覆盖全部不同等级的电磁环境。现以龙山所测试结果为例作一介绍。
本次测量是按国际GB/T17626.8－1998《电磁兼容、试验和测量技术工频磁场抗扰度试验》中规定的技术要求与测量方法。测量高度离地面、高楼面约1m，距离测量对象1m内。
龙山所是四层户内式变电所，由于龙山变电所的运行状态适合补偿电容器组的切除和投入，我们对龙山变电所的电磁环境作了较为详细的测量；尤其是对位于四楼主控制室，在没有补偿电容器和由三组电容器和有四组电容器时，分别对
2 主控制室磁场进行了测量。
由表2可见，在没有补偿电容器时，主控制室磁场测量结果的最大值为0.63A/m，最小值为0.17A/m，平均值为0.27A/m。在投入三组补偿电容器时，主控制室磁场测量结果的最大值为4.8A/m，最小值为1.8A/m，平均值为3.1A/m。再投入四组补偿电容器时，主控制室磁场测量结果的最大值为5.5A/m，最小值为3.1A/m，平均值为4.3A/m。与不投入补偿电容器相比，在投入三组补偿电容器后，磁场强度平均增加到12倍，最大增加到21倍，最小也增加到4.3倍。而与不投入补偿电容器相比，在投入四组补偿电容器后，磁场强度平均增加到18倍，最大增加到28倍，最小也增加到6.3倍。可见补偿电容器和串联的空心电抗器是造成控制室磁场环境超过标准的主要原因。
对主变压器顶部的四楼平台，测量了三个点的磁场。在没有补偿电容器时，三个点的磁场强度分别为0.35A/m，0.38A/m和0.71A/m。当四组电容器全部投入后，三个点的磁场强度分别变为0.59A/m，1.18A/m和0.31A/m。可见即使在变电所大楼内部，当离电容器室较远时，磁场的增强作用也不是很明显。主变压器顶部的四楼平台电场测量值均在40～120V/m，这是非常小的。
与变压器顶部的四楼平台不同，在电容器室电抗器顶部的二楼(即紧靠近一楼的电抗器)的休息室，投入补偿电容器后，磁场强度的增加非常显著，表3是休息室和附近的备品室磁场强度的测量结果。
从表3可知，在靠近电抗器顶部的二楼投入电容器与不投入电容器相比，有的点磁场强度可增加1000倍之多。
龙山变电所的电容器室均布置于变电所楼首层，在屏蔽笼四周的磁场为95～300A/m，屏蔽笼空芯电抗器顶部的磁场为600A/m。
龙山变电所二号主变压器靠近高压侧的磁场强度为2.4A/m，靠近低压侧的磁场强度为63A/m。很明显，因低压侧的电流远大于高压侧的电流，靠近低压侧的磁场也远大于靠近高压侧的磁场。
本次测量着重测量各所控制室磁场强度，和确定所内磁场最强点。
3测量结果和建议
从测量结果来看，电磁场源主要来自电抗器、大电流母线等设备，空芯电抗器更甚，在空芯电抗器附近的磁场强度高达500～600A/m，在约3m外，仍可测量
3 到磁场强约为100A/m，属于5级以上严酷工业环境标准。而在铁芯电抗器附近磁场为35A/m～60A/m左右，在3～4m外约为2A/m，10kV母线附近约30A/m至60A/m(负荷700～2300A)。
测量结果表明，不带空芯电抗器的变电所的主控室的磁场强度除少量的点超过1A/m外，绝大多数不超过1A/m。符合1级标准。通过测量对照，还显示，当磁场强度接近1A/m时，为0.9及以上时，显示器屏幕还开始有轻微的抖动，超过1.5A/m时比较严重。因此，为确保屏幕没有晃动，显示器放置的地方磁场强度不宜超过0.85A/m。
所测量控制室电磁场(广教所个别点超3级)仍在保护级内，不至于对设备和人身安全有影响。但是，如主控室和休息室等布置于电抗器附近，而电抗器又使用空芯电抗器，会使人和设备工作处于严酷的工业环境中，是不合适的。如龙山所二层(电容器室顶)不合适作休息室。变电所自动控制系统主机和后台微机建议放置在1至2级环境。尽可能创造良好环境是非常必要的。
为改善变电所的电磁环境，降低磁场强度，建议：
(1)使用铁芯电抗器；
(2)在变电所设计工作中要注意使主控室、工作人员办公室、休息室尽量远离电容器室、10kV母线。
(3)变电所综合自动化系统主机和显示器和保护继电器等设备，应使用抗干扰性好的产品，选用屏蔽能力好的屏体加以屏蔽。
输变电设施的电磁环境安全问题分析及防控

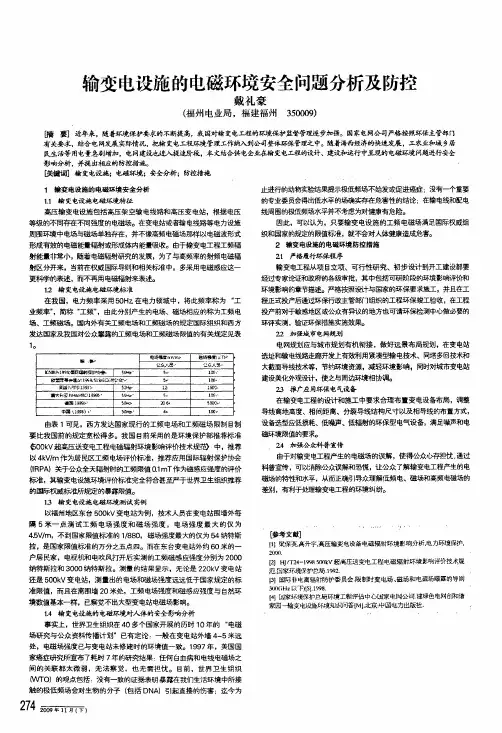

输变电设施的电磁环境安全问题分析及防控
戴礼豪
(福州电业局，福建福州350009)
喃要]近年来，随着环境保护要求的不断提高，我国对输变电工程的环境保护监督管理逐步加强。国家电网公司严格按照环保主管部门
有关要求，结合电阿发展实际情况，把输变电工程环境管理工作纳入到公司整体环保管理之中。随着海西经济的快速发展，工农业和城乡居民生活等用电量急剧增加，电网建设也进入提速阶牧，本文结合供电企业在输变电工程的设计、建设和运行中呈现的电磁环境问题进行安全影响分析，并提出相应的防控措施。瞵篷词]输变电设施；电磁环境；安全分析；防控措施
1输变电设施的电磁环境安全分析1．1输变电设施电磁瑚晰征
高压输变电设施包括高压架空输电线路和高压变电站，根据电压
等级的不同存在不同强度的电噬场。在变电站或者输电线路等电力设施
周围环境中电场与磁场单独存在，并不像高频电磁场那样以电磁波形式
形成有效的电磁能量辐射或形成体内能量吸收。由于输变电工程工频辐
射能量非常小，随着电磁辐射研究的发展，为了与高频率的射频电磁辐
射区分开来，当前在权威国际导则和相关标准中，多采用电磁感应这一
更科学的表述，而不再用电磁辐射来表述。12输变电设施电磁环境标准
在我国，电力频率采用50Hz,在电力领域中，将此频率称为“工
业频率”，简称“工频“，由此分别产生的电场、磁场相应的称为工频电
场、工频磁场。国内外有关工频电场和工频磁场的规定国际组织和西方
发达国家及我国对公众攀露的工频电场和工频磁场限值的有关规定见表
10
电埔强畜tWmI‘跫墒蚴B"13’每射公甜矗’0矗^晏一lcN敷p．199舒量磊蠕蚪辱筘协!皇'50,Nz,‘5yl∞．’欧篁群摹{蠖口：1鹌∞吼卦Eoi圮公盒?o≯I∞t；鞋蛩卜tePejj；∞卜50}妊i}i钟0．馥’=翱亚rH诎M虻『10獬’50}缸15100．‘霸}】98r1),：504-口,206+50∞H哼蟠ltj∞S)‘，O-乜--d●l∞一
由表1可见，西方发达国家现行的工频电场和工频磁场限制目制
某新型220kV变电站周围电磁环境监测及分析
Ｖｏ１．２６。Ｎｏ．５ ２００８年５月 中国资源综合利用 Ｃｈｉｎａ Ｒｅｓｏｕｒｃｅｓ Ｃｏｍｐｒｅｈｅｎｓｉｖｅ Ｕｔｉｌｉｚａｔｉｏｎ ●环境保护
某新型２２０ ｋＶ变电站周围电磁环境监测及分析
王文兵，丛俊，张斌
（江苏省辐射环境保护咨询中心，江苏 南京２１００３６）
摘要：通过对南京新城区某新型２２０ ｋＶ变电站运行期间周围电磁环境两个主要污染因子——工频电场、
．Ｙ－频磁场的现场监测，了解其对周围环境产生的电磁污染水平以及通过与同地区同等级典型户外型变电 站周围电磁环境监测数据的对比，分析该新型变电站对周围环境产生电磁污染水平较低的原因。对比及 分析结果表明，该新型变电站与典型户外型变电站相比，在电磁环境保护方面具有一定的优越性。 关键词：变电站；电磁环境；工频电场；工频磁场；环境保护 中图分类号：Ｘ８３７ 文献标识码：Ａ 文章编号：１００８—９５００（２００８）０５—００２１－０３
Ａ Ｎｅｗ ２２０ ｋＶ Ｓｕｂｓｔａｔｉｏｎ Ｓｕｒｒｏｕｎｄｉｎｇ Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ Ｅｎｖｉｒｏｎｍｅｎｔ
Ｍｏｎｉｔｏｒｉｎｇ ａｎｄ Ａｎａｌｙｓｉｓ
Ｗａｎｇ Ｗｅｎｂｉｎｇ，Ｃｏｎｇ Ｊｕｎ，Ｚｈａｎｇ Ｂｉｎ
（Ｊｉａｎｇｓｕ Ｒａｄｉａｔｉｏｎ Ｅｎｖｉｒｏｎｍｅｎｔａｌ Ｐｒｏｔｅｃｔｉｏｎ Ｃｏｎｓｕｌｔａｔｉｏｎ Ｃｅｎｔｅｒ，Ｎａｎｊｉｎｇ ２ １００３６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｒｏｕｇｈ ａ ｎｅｗ ２２０ ｋＶ ｓｕｂｓｔａｔｉｏｎ ｄｕｒｉｎｇ ｏｐｅｒａｔｉｏｎ ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｅｎｖｉｒｏｎｍｅｎｔ ａｒｏｕｎｄ ｔｗｏ
ｍａｊｏｒ ｐｏｌｌｕｔｉｏｎ ｆａｃｔｏｒ—ｐｏｗｅｒ ｆｒｅｑｕｅｎｃｙ ｅｌｅｃｔｒｉｃ ｆｉｅｌｄ，ｐｏｗｅｒ ｆｒｅｑｕｅｎｃｙ ｍａｇｎｅｔｉｃ ｆｉｅｌｄ ｍｏｎｉｔｏｒｉｎｇ，
ｕｎｄｅｒｓｔａｎｄｉｎｇ ｏｆ ｔｈｅ ｓｕｒｒｏｕｎｄｉｎｇ ｅｎｖｉｒｏｎｍｅｎｔ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｏｌｌｕｔｉｏｎ ｌｅｖｅｌｓ．Ａｓ ｗｅｌｌ ａｓ ｔｈｒｏｕｇｈ ｔｈｅ ｓａｍｅ ａｒｅａ ｗｉｔｈ ｔｙｐｉｃａｌ ｌｅｖｅｌｓ ｏｆ ｏｕｔｄｏｏｒ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｅｎｖｉｒｏｎｍｅｎｔ ａｒｏｕｎｄ ｔｈｅ ｓｕｂｓｔａｔｉｏｎ ｍｏｎｉｔｏｒｉｎｇ ｄａｔａ
220kV户内型、半户内型及户外型变电站的电磁环境监测及分析
第２５卷第２期 ２ ０ １ ２年４月 污 染 防 治 技 术 ＰＯＬＬＵＴ１０Ｎ Ｃ０ＮＴＲ０Ｌ ＴＥＣＨＮＯＬ０ＧＹ Ｖｏ１．２５．Ｎｏ．２ Ａｐｒ．，２ ０ １ ２ ・环境监测・ ２２０ ｋＶ户内型、半户内型及户外型 变电站的电磁环境监测及分析 吴少华 （江苏省辐射环境保护咨询中心，江苏南京２１００１９） 摘要：通过对三种不同类型变电站运行期间周围电磁环境的现场监测，对比三种不同类型变电站电磁环境监测数 据，分析三种不同类型变电站对周围环境产生的电磁污染水平。结果表明，同电压等级不同布置方式的变电站其产生的电 磁水平不同，其中户外型变电站电磁水平最强，半户内型变电站次之，户内型变电站最小。 关键词：工频电场，工频磁场，２２０ ｋＶ变电站，监测 中图分类号：Ｘ８３７ 文献标识码：Ａ Ｍｏｎｉｔｏｒｉｎｇ ａｎｄ Ａａｎａｌｙｓｉｓ ｏｆ Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ Ｅｎｖｉｒｏｎｍｅｎｔ ａｔ Ｔｈｒｅｅ Ｔｙｐｅｓ ｏｆ ２２０ ｋＶ Ｉｎｄｏｏｒ，Ｓｅｍｉ—ｉｎｄｏｏｒ ａｎｄ Ｏｕｔｄｏｏｒ Ｓｕｂｓｔａｔｉｏｎｓ ＷＵ Ｓｈａｏ—ｈｕａ （Ｊｉａｎｇｓｕ Ｒａｄｉａｔｉｏｎ Ｅｎｖｉｒｏｎｍｅｎｔａｌ Ｐｒｏｔｅｃｔｉｏｎ Ｃｏｎｓｕｌｔａｔｉｏｎ Ｃｅｎｔｅｒ，Ｎａｎｊｉｎｇ，Ｊｉａｎｇｓｕ ２１００１９，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｂｙ ｓｉｔｅ ｍｏｎｉｔｏｒｉｎｇ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｊｃ ｅｎｖｉｒｏｎｍｅｎｔ ａｔ ｔｈｒｅｅ ｄｉｆｆｅｒｅｎｔ ｔｙｐｅｓ ｏｆ ｓｕｂｓｔａｔｉｏｎｓ，ｃｏｍｐａｒｉｓｏｎ ａｍｏｎｇ ｔｈｅ ｎｌｏｎｉ— ｔｏｒｉｎｇ ｄａｔａ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｅｎｖｉｒｏｎｍｅｎｔ，ａｎｄ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｏｌｌｕｔｉｏｎ ｌｅｖｅｌ ｏｆ ｓｕｒｒｏｕｎｄｉｎｇ ｅｎｖｉｒｏｎｍｅｎｔ ａｔ ｔｈｅ ｓｕｂｓｔａｔｉｏｎｓ ｗｅｒｅ ｍａｄｅ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ：ｗｉｔｈ ａ ｓａｍｅ ｖｏｌｔａｇｅ ｌｅｖｅｌ ｓｕｂｓｔａｔｉｏｎ ｗｈｉｃｈ ｄｅｆｅｒｅｎｔ ｌａｙｏｕｔ ｃａｕｓｅｄ ｄｉｆｅｒｅｎｔ ｌｅｖｅｌ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｏｌｌｕｔｉｏｎ，ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｌｅｖｅｌ ａｔ ｔｈｅ ｏｕｔｄｏｏｒ—ｔｙｐｅ ｓｕｂｓｔａｔｉｏｎ ｗａｓ ｔｈｅ ｓｔｒｏｎｇｅｓｔ ａｎｄ ｔｈｅ ｓｅｍｉ—ｉｎｄｏｏｒ—ｔｙｐｅ ｓｕｂｓｔａｔｉｏｎｓ ｔｏｏｋ ｓｅｃｏｎｄ ｐｌａｃｅ，ａｎｄ ｔｈｅ ｉｎｄｏｏｒ—ｔｙｐｅ ｗａｓ ｔｈｅ ｌｏｗｅｓｔ． Ｋｅｙ ｗｏｒｄｓ：ｐｏｕａｒ—ｆｒｅｑｕｅｎｃｙ ｅｌｅｃｔｒｉｃ ｆｉｅｌｄ；ｐｏｕｅｒ—ｆｒｅｑｕｅｎｃｙ ｍａｇｎｅｔｉｃ ｆｉｅｌｄ；２２０ｋＶ ｓｕｂｓｔａｔｉｏｎ；ｍｏｎｉｔｏｒｉｎｇ 前 言 苏州是中国著名的旅游城市，近年来，随着经 济的快速发展，城市用电量的不断增加，苏州供电 网络建设速度不断加快，变电站工程也在不断增 加，而这些变电站工程很多位于城区，其对周围环 境产生的电磁污染越来越引起人们的重视。变电 站对周围环境产生的电磁污染主要有工频电场、工 频磁场和无线电干扰，其中最主要的污染因子为工 频电场和工频磁场…。 变电站的平面布置类型有三种形式，分别为户 内型变电站、半户内型变电站及户外型变电站。户 内型变电站的主变、配电装置均布置于室内；半户内 型变电站的主变位于室外，配电装置布置于室内；户 外型变电站的主变及配电装置均布置于室外。 文中将通过对苏州市典型的２２０ ｋＶ户内型、 半户内型及户外型变电站运行期间变电站周围工 频电场、工频磁场的实际监测，了解三种类型２２０ ｋＶ变电站运行后对周围环境产生的电磁污染水 平，对比分析三种类型２２０ ｋＶ变电站电磁污染水 平的强弱，并就其原因进行分析、讨论。 １ 监测对象、监测点位 本次选取典型的苏州２２０ｋＶ户内型、半户内 型、户外型变电站各一座，分别进行工频电场、工频 磁场测量，变电站详细情况见表１： 监测点位：工频电场、工频磁场测量时在２２０ ｋＶ变电站四周围墙外５ ｍ处共布设４个监测点 （每侧各１个点）。 收稿日期：２０１２—０２—０１；修订日期：２０１２—０２—２３ 作者简介：吴少华（１９８４一），男，江西余干人，助理工程师，工 学学士，从事辐射环境影响评价工作。
浅谈变电站电磁辐射的影响及防治
浅谈变电站电磁辐射的影响及防治
近年来，为适应经济发展的需要，电网规模和电网格局发生了重大变化，变电站电磁辐射对人的影响也引起了人们的高度关注。基于此，经实际的监测和分析，文章指出了变电站电磁辐射对人的影响，提出了相应的防治措施，供参考。
标签：电磁辐射；监测；防治
近年来，随着我国经济的快速发展，各行各业对于电力的需求也呈现大量增长态势，电网规模和电网格局发生了重大变化。同时，随着人们环保意识的提升，人们逐渐意识到电网输变电站在运行过程中产生的电磁辐射对周边环境和人体健康有一定的影响。鉴于此，开展电磁辐射污染危害性的研究具有重要的现实意义。
1.变电站电磁辐射分析
变电站的电磁辐射主要包括工频电磁场和无线电干扰两大类。变电站的变压器和进、出输电线在运行的时候产生的电场、磁场相互转化，并以光束向四周传播，形成了电磁场。变电站的电气设备、电路等因为磁感应产生屏蔽信号的干扰现场，从而降低信号接收的质量和效率。
2.电磁辐射监测分析
以常见的220KV变电站为例，变电站占地面积为16000平方米，变电站电压容量为740MVA，变电站一共有4条进线，对变电站的电磁辐射进行监测。监测环境为晴天，当天气温24℃，湿度为55%。使用国产的工频电磁场测量仪测量变电站的工频电场和工频磁场，测量范围分别为0.1Kv/m～100KV/m、1OmT～10nT，灵敏度为0.1V/m，1nT。无线电干扰测使用KH3930型号的干扰接收机，干扰机测虽的范围为0～120dB（KV/m）。
《500KV超高压送变电工程电磁辐射环境影响评价技术规范》中在高压出线一侧测量工频电场、工频磁场的电磁辐射，以围墙为起点，测量距离为5米，测量到50米处。按照变电站无线电干扰场强测量方法，无线电干扰场强类比监测点在变电站的东侧围墙外，避开线路的进出线，以围墙为起点，在围墙外部1米，2米，4米，8米，32米处测量频率为0.5MHz的无线电干扰场强值。工频电场场强、工频磁场强度的电磁辐射测量点测量5次取平均值，无线电干扰场强值测量点测量20次，去掉两者的最高值和最低值，然后取平均值。
对110～220kV输变电设施电磁环境影响的探讨
５６ ２００８年９月 第９卷第９期 电力设备 Ｅｌｅｃｔｒｉｃａｌ Ｅｑｕｉｐｍｅｎｔ Ｓｅｐ．２００８ Ｖ０１．９ Ｎ０．９
对１１０～２２０ ｋＶ输变电设施电磁环境影响的探讨
张
（北京市电力公司， 靓
北京市１０００３１）
摘 要：文章以北京地区１１０～２２０ ｋＶ输变电工程为例，分析了输变电工程产生电磁影响的原因，介绍了电磁环境影响
的测试标准及实测情况，无线电干扰及测试情况，提出了改善电磁环境影响的措施（包括变电站、高压变电线路和输变电 工程建设等方面）。文章认为，目前输变电设施的电磁环境影响均在国家规定范围内，并低于国际水平要求。
关键词：输变电设施：电磁环境
中图分类号：ＴＭ１５
为保证电力供应的安全可靠，越来越多的输变电
工程深入城市中心区。如何谋求电力发展与社会进
步的和谐统一，缓解近年来大量输变电工程建设过程
中周边居民因电磁干扰问题而过度维权引发的多次
阻碍施工的社会矛盾，已成为当前改善电力建设外部 环境的重要 ｌ 作之一。
１ 输变电工程的电磁环境
１．１ 电磁环境的产生
在电力系统中承担电荷（电能）传输功能的主要
电力设施是变压器、互感器、开关设备、导线和绝缘子
等。高压输变电设施是一个个电磁源，其带电运行时 就会形成输变电工程的电磁环境。在输变电工程中，
评价电磁环境影响的主要关注点是工频电场、工频磁
场和无线电干扰。 高压电气设施的工频电场是由导体与大地之间的电
位差引起的；工频磁场产生于流经导体的电流，空间磁场
的大小与电流大小成正比；架空输电线路的无线电干扰
主要来自电晕形成的脉冲电流。正常情况下当电位差小
于１５ ｋＶ／ｃｍ时，基本不发生电晕放电。电晕放电在设
备投入运行后会逐渐减弱并趋于稳定；而在事故情况
下（如绝缘子闪络时），其放电频谱可高达数百ＭＨｚ，其
强度有时比电晕放电还强，产生的无线电干扰将更大。
１．２电磁环境的影响
在输变电工程中，电磁环境影响主要考虑对输变 电设施附近的人、畜和植物产生的影响，以及无线电
高压变电站电磁辐射的测量和分析
高压变电站电磁辐射的测量和分析
【摘要】测量了不同结构的110 kV、220 kV城区变电站的工频和高频辐射强度，并与相关标准做了比较，供城区变电站设计选型和电磁环境工作者参考。
1.引言
近年来北京市经济迅速发展，人民生活水平迅速提高，对电力供应提出了新的要求。为了促进城区发展并提高供电质量，供电部门将不断在繁华商业区或居民区建立高压变电站。
高压变电站在运行时将产生一定强度的电磁辐射，包括高频辐射和工频辐射。辐射污染将有可能对人体健康及有用信号的接收产生影响。为了明确在人口稠密区建立高压变电站是否可能对居民生活质量产生影响，且影响程度如何，北京供电局设计院与清华大学电机系协作，对几种典型类型的高压变电站内部及周边的电磁辐射进行了测量分析，得出电磁辐射的特性，了解干扰产生的位置、原因及减少措施，判断各频段下的辐射场强是否符合国家规定的安全标准，为以后城区变电站的设计、电力设备的选型提供依据，也可为改善环境状况提供参考，同时可以减轻高压变电站周边一些居民对电磁辐射的不必要的恐惧心里。
2.电磁辐射的国家安全标准和安全参考标准 2.1 高频电磁辐射的国家安全标准
我国《环境电磁波卫生标准》（GB9175-88）对正常自然环境的电磁场污染及防治规定了标准限值，如表1所示。
为了防止和减少电磁辐射对人体健康的危害，我国《电磁辐射防护标准》（GB8702-88）规定了环境电磁辐射对于职业照射和公众照射的限值。
同时我国规定按指定的测量方法选择晴朗天气在射频辐射设备外侧横向距离20m处测量，各频段干扰电平不应大于50 dB(此值低于GB8702-88中的值)。
2.2 工频电场辐射的安全参考标准
运行中的高电压设备，特别是输电线路附近会产生工频电场，它对人体的影响主要是电击和长期的生态效应。处于地电位的人体接触对地绝缘的物体时，可能导致疼痛的电击。近几十年来在国际大电网会议（CIGRE）发表的大量科学证据表明，20 kV/m以下的电场对健康没有有害的影响。但还不能做出长期受电场作用绝对没有危险的结论。因此，很多国家提出电场强度的安全限定标准，如表2所示。
银川东750kV变电站电磁环境测试与分析
《宁夏电力》2008年第6期
摘要：根据银川东750kV变电站周围环境电、磁场强度、噪声及无线电干扰的现场测试结果,对环境影响指标进行了相关分析,为750kV超高压工程环境影响指标提供了第一手技术数据。关键词：750kV；变电站；电、磁场强度；噪声；无线电干扰中图分类号：TM867文献标志码：B文章编号：1672-3643（2008）06-0017-04银川东750kV变电站电磁环境测试与分析李晔（宁夏电力科技教育工程院，宁夏银川市750011）
TestandanalysisoftheelectromagneticenvironmentatEasternYinchuan750kVSubstationLIYe(NingxiaElectricPowerScientificTechnologyandtrainingEngineeringInstitute,Yinchuan,Ningxia750011,China)Abstract:Accordingtothetestresultsofthefieldtestoftheelectromagneticfieldstrength,noiseandradiointerferenceoftheenvironmentaroundEasternYinchuan750kVSubstation,analyzestheindexsoftheinfluenceofenvironment,providesthefirst-handtechnologicaldatafortaking750kVextrahighvoltageprojectenvironmentalinfluenceindex.Keywords:750kV;substation;electromagneticfieldstrength;noise;radiointerference
收稿日期：2008-10-08作者简介：李晔（1976-），男，工程师，从事电力环保工作。1前言750kV兰州东～宁东输变电工程是继示范工程后在我区的第一项超高压输变电工程，为鉴定750kV超高压输变电工程电、磁场强度、无线电干扰及噪声环境影响指标是否达到技术要求或满足国家标准要求以及为以后防治措施的研究与制定提供试验依据，本文针对银川东750kV变电站周围的工频电、磁场强度、噪声可能对周围环境产生的影响，结合变电站现场测试数据进行相关分析。2高压输变电设施工频电场、磁场在阐述高压输变电设施工频电场、磁场的同时，应将“工频电场、磁场”与“电磁辐射”区别对待。“电磁辐射”是指能量以电磁波的形式由源发射到空间的现象，或指能量以电磁波形式在空间传播，即频率从零Hz开始，能量以电场、磁场或电磁波的形式传播的所有现象。高压输变电设施包括高压架空输电线路和高压变电站，高压架空输电线路对大地形成电位梯度，因此高压架空输电线路下必然存在着工频电场和磁场。同样变电站附近也存在着工频电场和磁场。我国电力系统的电源工作频率（简称工频）是50Hz，属于极低频（ELF）（0Hz～300Hz）范围。由波长计算公式可以计算其波长达6000km。从电磁场理论可以知道，只有当一个电磁系统的尺寸与其工作波长相当时，该系统才能向空间发射电磁能量。输变电设施的尺寸远小于这一波长，50Hz工频场的波长长达6000km，输电线路本身的长度远远不足于构成有效的发射天线，根本不能形成有效的电磁能量辐射，其周围的电场和磁场没有互相依存、互相转化的关系，彼此独立没有联系。因此在实际工程与环境健康研究中，工频电场和工频磁场通常是分别予以讨论的。波长计算公式：λ=v/f式中：λ—波长；17··《宁夏电力》2008年第6期v—光速，3×105km/s；f—频率，50Hz。因此，仅从能否形成有效能量辐射的角度，在极低频（ELF）（0Hz～300Hz）范围内引用“电磁辐射”概念是不妥当的。3评价标准3.1电、磁场我国目前环保主管部门核准的输变电工程电场、磁场评价标准是国家环保总局批准的HJ/T24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》，推荐以4kV/m作为居民区工频电场评价标准，推荐应用国际辐射保护协会（IRPA）关于公众全天辐射时的工频限值0.1mT作为磁感应强度的评价标准。3.2无线电干扰由于目前国家未出台750kV输变电工程的无线电干扰限值，故以《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）中规定的“对于高压送电线路的无线电干扰限值根据国家标准《高压交流架空送电线无线电干扰限值》（GB15707-1995）规定在距边相导线投影20m处、测试频率为0.5MHz的晴天条件下不大于55dB（μV/m）”为准。750kV变电站围墙外20m、测试频率为0.5MHz的无线电干扰参照该标准评价。3.3噪声《工业企业厂界环境噪声排放标准》，该标准将于2008年10月1日起实施。该标准将GB12348-90《工业企业厂界噪声标准》和GB12349-90《工业企业厂界噪声测量方法》合并为一个标准，名称改为《工业企业厂界环境噪声排放标准》。4银川东750kV变电站环境测试及分析4.1工频电、磁场现场测量工频场强使用的仪器为意大利PMM公司生产的PMM8053A电磁场测量系统，配以标准EHP－50C工频测量探头。测试高度为1.5m，测试布点按DL/T988-2005《高压交流架空送电线路、变电站工频电场和磁场测量方法》执行。4.1.1电、磁场测量测量点选择在无进出线或远离进出线的围墙外且距离围墙5m的地方布置，测量电场强度和磁感应强度的最大值。4.1.2电、磁场衰减测量以变电站围墙周围的电、磁场测量最大值点为起点，在垂直于围墙的方向分布，相邻测点间距5m，测至围墙外50m处即可。测量离地1.5m处的电场强度，磁场强度垂直分量、水平分量和铅直分量。4.1.2.1电、磁场最大值测量由表1可以看出：电、磁场最大值在变电站西墙侧。西墙恰好是750kV进、出线的方位，并且也是离750kV构架较近的一侧。由此可以判断，变电站外部的最强电、磁场主要是由进、出站的线路产生的。变电站内部设备（变压器、电抗器、断路器等）产生的电磁场对环境也会产生一定的电磁影响，但随距离的增加而下降，影响减弱。例如，离变电站内部设备较远的东墙，也没有进、出站的线路通过，该方位的电、磁场强度测试值与背景水平相当。4.1.2.2电、磁场衰减测量
高压输变电工程电磁辐射与环境影响分析
龙源期刊网
高压输变电工程电磁辐射与环境影响分析
作者：周一波
来源：《中国科技纵横》2019年第01期
摘 要：电能作为我国重要的清洁能源，是国民经济发展的基础，随着社会经济水平的不断发展，人民对电能需求及供应可靠性日益提高。为推动国民经济发展，满足人民生活需求，国家对输变电工程建设投入逐年变大。与此同时高压输变电工程在推动国民经济发展为人民生活提供必要能源需求的同时，对高压输变电工程建设可能产生的影响已受到社会大众的关注。为此，本文就高压输变电工程电磁辐射及环境影响问题进行分析，并为预防高压输变电工程可能造成的环境影响针对性地提出其实可行的环境保护对策措施。
关键词：输变电工程;环境影响;电磁辐射;分析
中图分类号：X82 文献标识码：A 文章编号：1671-2064（2019）01-0121-02
1 高压输变电工程概述
高压输变电工程是指输电线路、变电站建设并实现电能由供应地输送至需求地的工程项目。输电线路、变电站建设为高压输变电工程施工期，电能的输送过程为高压输变电工程运营期。
变电是指将电能的特性（主要指电压、交流或直流）进行变换，通过一定设备将电压由低等级转变为高等级（升压）或由高等级转变为低等级（降压）的过程。
输变电工程特性，与其他电器设备等产生电磁辐射相比，输变电工程产生的电磁辐射具有输变电工程的电压等级越高;输送的电力越大，输送距离也越远;磁场强度只与电流相关，与电压无关等特征。
2 高压输变电工程电磁辐射源强分析
根据电磁场理论，电荷或者带电导体周围存在着电场，有规则运动的电荷或者流过电流的导体周围存在着磁场。即电压产生电场、电流产生磁场。为此变电站及输电线路是输变工程主要电磁辐射源。《电磁兼容术语》（GB/T4365-1995）对电磁辐射的定义为电磁辐射是能量以电磁波形式由源发射到空间的现象，或能量以电磁波形式在空间传播。
高压变电站电磁辐射的测量和分析 (1)
百度文库
- 让每个人平等地提升自我！
1 高压变电站电磁辐射的测量和分析
【摘要】测量了不同结构的110 kV、220 kV城区变电站的工频和高频辐射强度，并与相关标准做了比较，供城区变电站设计选型和电磁环境工作者参考。
1.引言
近年来北京市经济迅速发展，人民生活水平迅速提高，对电力供应提出了新的要求。为了促进城区发展并提高供电质量，供电部门将不断在繁华商业区或居民区建立高压变电站。
高压变电站在运行时将产生一定强度的电磁辐射，包括高频辐射和工频辐射。辐射污染将有可能对人体健康及有用信号的接收产生影响。为了明确在人口稠密区建立高压变电站是否可能对居民生活质量产生影响，且影响程度如何，北京供电局设计院与清华大学电机系协作，对几种典型类型的高压变电站内部及周边的电磁辐射进行了测量分析，得出电磁辐射的特性，了解干扰产生的位置、原因及减少措施，判断各频段下的辐射场强是否符合国家规定的安全标准，为以后城区变电站的设计、电力设备的选型提供依据，也可为改善环境状况提供参考，同时可以减轻高压变电站周边一些居民对电磁辐射的不必要的恐惧心里。
2.电磁辐射的国家安全标准和安全参考标准 百度文库
- 让每个人平等地提升自我！
2 2.1 高频电磁辐射的国家安全标准
我国《环境电磁波卫生标准》（GB9175-88）对正常自然环境的电磁场污染及防治规定了标准限值，如表1所示。
为了防止和减少电磁辐射对人体健康的危害，我国《电磁辐射防护标准》（GB8702-88）规定了环境电磁辐射对于职业照射和公众照射的限值。
同时我国规定按指定的测量方法选择晴朗天气在射频辐射设备外侧横向距离20m处测量，各频段干扰电平不应大于50 dB(此值低于GB8702-88中的值)。
2.2
工频电场辐射的安全参考标准
运行中的高电压设备，特别是输电线路附近会产生工频电场，它对人体的影响主要是电击和长期的生态效应。处于地电位的人体接触对地绝缘的物体时，可能导致疼痛的电击。近几十年来在国际大电网会议（CIGRE）发表的大量科学证据表明，20 kV/m以下的电场对健康没有有害的影响。但还不能做出长期受电场作用绝对没有危险的结论。因此，很多国家提出电场强度的安全限定标准，如表2所示。
高压输电线路电磁辐射环境监测与分析
高压输电线路电磁辐射环境监测与分析
高压输电线路已成为现代工业社会中重要的能源供应系统，为了保障电力的稳定供应和人民生活的正常运转，高压电网建设不可避免。然而，高压输电线路产生的电磁辐射对周围环境和人体健康可能带来一定的影响，因此对其电磁辐射环境进行监测与分析显得尤为重要。
一、电磁辐射的概念
电磁辐射是指电荷在运动过程中所产生的电磁场向周围空间传播的现象。它由电场和磁场组成，具有电磁波的特性。高压输电线路中，电流通过导线时会形成强烈的电磁辐射，这种辐射既有电场辐射也有磁场辐射。
二、高压输电线路电磁辐射的影响
1. 对人体健康的影响
高压输电线路的电磁辐射对人体健康可能产生一定的影响。长期暴露在高压输电线路的电磁辐射环境中，人体有可能受到辐射的影响，进而导致一些健康问题，例如头痛、失眠、疲劳、注意力不集中等。此外，一些研究还提出了电磁辐射与癌症发生的可能关联性，然而目前尚未有充分的证据证明这种关系的准确性。
2. 对环境的影响
高压输电线路的电磁辐射也可能对周围环境造成一定的影响。电磁辐射能够对植物的生长和发育产生一定的影响，可能导致植物叶片与根系的发育不平衡，减弱植物的光合作用能力。此外，电磁辐射还可能对生物多样性产生影响，对周围动植物的繁衍和迁徙可能产生一定的干扰。
三、电磁辐射环境监测的方法
为了准确了解高压输电线路电磁辐射环境的情况，我们需要进行定期的监测工作。电磁辐射环境监测的方法主要包括以下几种：
1. 电场强度监测
电场强度是衡量电场大小的物理量，监测电场强度可以直接了解到电场辐射的强度情况。常用的监测仪器包括静电场计、电场探测器等。
2. 磁感应强度监测
磁感应强度是衡量磁场大小的物理量，监测磁感应强度可以了解到磁场辐射的强度情况。常用的监测仪器包括磁感应计、磁场探测器等。
3. 无线电频率电磁辐射监测
无线电频率电磁辐射主要包括高频电磁辐射和射频辐射，监测可采用频谱分析仪、电磁辐射监测仪等。
