人教版九年级物理串联和并联练习题
第3节 串联和并联 一、选择题
1. 下列给出的用电器中连接方式属于串联的是( )
A．烘托节日气氛的小彩灯 B．道路两旁的路灯
C．家中的电视和电脑等家用电器 D．教室里照明用的日光灯
2.关于图所示电路的判断,正确的是( )[
A. 只闭合开关S1时，灯泡L1、L3并联。
B. 只闭合开关S2,时，灯泡L2、L3并联。
C. 只闭合开关S2、S3时，灯泡L2、L3串联。
D. 闭合所有开关时灯泡L1L2并联， L3短路.
3.下列电路图中，开关S闭合后，两个电阻串联的是（ ）
4.如图所示电路，要使灯泡L1和L2组成串联电路，应该（ ）
A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3
5.如图所示电路，下列说法正确的是（ ） A B C D
A．当闭合S1、S3，断开S2时，L1、L2并联
B．当闭合S2、S3，断开S1，两灯都亮
C．当闭合Sl、S3，断开S2时，L1、L2串联
D．当闭合Sl、S2，断开S3，两灯都亮
二、填空题
6.现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
7.如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是____的；若只闭合开关S2，电阻R1和R2是 的．(均选填“串联”或“并联”)
三、作图题
8.在图中虚线框中填入电池和电流表的符号，使电路成为并联电路。
9.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉． L1 L2
S3 S1
S2
10.小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
11.根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
12.自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图甲所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。请你在虚线框内画出这个电路的电路图。
13.如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图． L1
L2
- +
厕所
厕所 S1
S2 指示
电源
S1 S2
L1 L2
甲 乙
四、简答题
14.电冰箱是常用家用电器，其内部结构如图所示．它是利用制冷剂把冰箱里的热“搬运”到冰箱的外面，使冰箱内部温度降低．请根据你对冰箱的认识及所学的物理知识回答以下问题：
（1）冰箱内的压缩机与照明灯的连接方式是串联还是并联？为什么？
（2）冰箱里面温度较低，而外壳摸起来却较热．请说明冰箱外壳较热的主要原因是什么? 冷冻室
冷凝器
液态制冷剂
压缩机 蒸气 蒸气 第3节 串联和并联精品练习题参考答案
一、选择题
1.答案：A 2.答案：D 3.答案：A 4.答案：B 5.答案：A
二、填空题
6.答案：总开关（开关），并
7.答案：并联 串联
三、作图题
8.答案：如图所示。
9.答案：如图所示。
10.答案：如图所示。
11.答案：如图所示
12.答案：如图所示。 L1
L2
- +
厕所
厕所 S1
S2 指示
电源
S1 S2
L1 L2
13.答案：如图所示。
四、简答题
14.答案：（1）并联。压缩机和照明灯可以单独工作互不影响。
（2）制冷剂在冷冻室内汽化吸热，在冷凝器内液化放热。
汽车车厢 后门 S2 S1
前门
绿灯 S甲
S乙 红灯
人教版九年级物理全一册练习(第17章 第4节 第1课时 电阻的串联和并联)附答案 2020年秋
2020年秋四川绵阳南山双语学校
（初中九年级物理）
第十七章 欧姆定律
第4节 欧姆定律在串、并联电路中的应用
第1课时 电阻的串联和并联
1．两电阻串联后总电阻大于其中任一个电阻，是因为串联的结果相当于使导体 ( )
A．横截面积增大 B．横截面积减小
C．长度增大 D．长度减小
2．将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器连入电路的总电阻最大，应把滑片P1、P2放在 ( )
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
3．(宿迁中考)如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V。下列选项符合题意的是 ( )
A．电压表测R2两端电压
B．R1、R2组成并联电路
C．若开关断开，电压表示数为0
D．R1、R2电阻之比2∶1
4．(常德中考)定值电阻R1、R2组成的电路如图所示，已知R1>R2，闭合开关S，通过R1、R2的电流分别记为I1、I2，R1、R2两端的电压分别记为U1、U2。下列说法正确的是 ( )
A．U1＝U2 B．U1>U2
C．I1I2
5．一根粗细均匀的金属导线，其电阻为R，将其剪成长度相等的两段后，再进行并联，则并联后的电阻为 ( )
A．2R B．R C．R2 D．R4 6．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻 ( )
A．一定大于R B．一定等于R
C．一定小于R D．以上结果都有可能
7．如图所示是一段均匀导线围成的等边三角形，已知其每边的电阻均为10 Ω，D为AB边中点，CD两点间的电阻是( )
物理人教版九年级全册串、并联电路中电压的规律练习题
第2节 串、并联电路中电压的规律
01 知识管理
1．串联电路中电压的规律
实验设计：如图
实验结论：串联电路两端的总电压等于各部分电路两端电压______，即________．
注 意：如果用规格相同的灯泡做实验，会得出串联电路各部分电路两端的电压相等的结论，因此要换用规格不同的灯泡进行实验．
2．并联电路中电压的规律
实验设计：如图
实验结论：并联电路两端的电压与各支路两端的电压______，即________．
注 意：并联电路中各支路两端的电压相等，但同一电路中两端电压相等的用电器却不一定并联，也可能是串联．另外，本实验中采用不同规格的灯泡进行多次实验的目的是广泛收集数据，避免偶然因素对实验结论的影响，使得出的结论具有客观性和普遍性．
02 基础题
1．在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小．为了进一步探究电压大小关系总结普遍规律．他下一步的操作应该是(
)
A．将电源两极对调，再次测量AB、BC、AC三处的电压大小
B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小
C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小
D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小
2．(徐州中考)如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是(
)
A．1.5 V B．3 V C．4.5 V D．6 V
3．(郴州中考)如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是(
)
A．L1两端电压为2 V B．L1两端电压为4 V
C．L2两端电压为4 V D．L1和L2两端电压之和为6 V
4．小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们(
)
A．只能各自独立工作，而不能同时工作

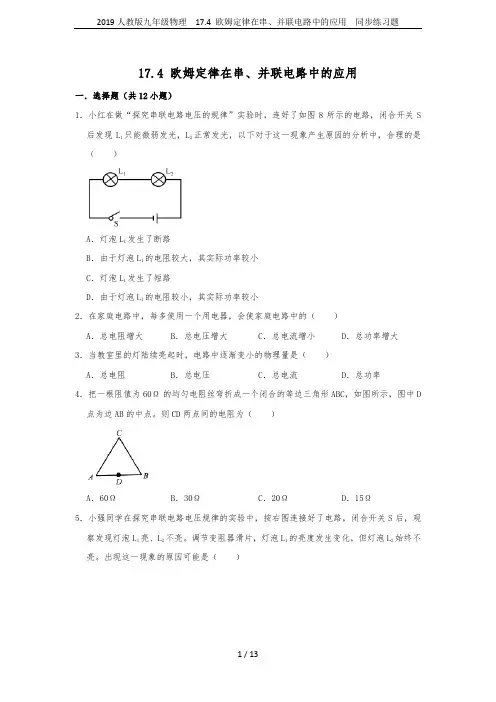

2019人教版九年级物理 17.4 欧姆定律在串、并联电路中的应用 同步练习题
2019人教版九年级物理 17.4 欧姆定律在串、并联电路中的应用 同步练习题
1 / 13 17.4 欧姆定律在串、并联电路中的应用
一．选择题（共12小题）
1．小红在做“探究串联电路电压的规律”实验时，连好了如图8所示的电路，闭合开关S后发现L1只能微弱发光，L2正常发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L1发生了断路
B．由于灯泡L1的电阻较大，其实际功率较小
C．灯泡L1发生了短路
D．由于灯泡L1的电阻较小，其实际功率较小
2．在家庭电路中，每多使用一个用电器，会使家庭电路中的（ ）
A．总电阻增大 B．总电压增大 C．总电流增小 D．总功率增大
3．当教室里的灯陆续亮起时，电路中逐渐变小的物理量是（ ）
A．总电阻 B．总电压 C．总电流 D．总功率
4．把一根阻值为60Ω的均匀电阻丝弯折成一个闭合的等边三角形ABC，如图所示，图中D点为边AB的中点。则CD两点间的电阻为（ ）
A．60Ω B．30Ω C．20Ω D．15Ω
5．小强同学在探究串联电路电压规律的实验中，按右图连接好了电路，闭合开关S后，观察发现灯泡L1亮、L2不亮。调节变阻器滑片，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（ ） 2019人教版九年级物理 17.4 欧姆定律在串、并联电路中的应用 同步练习题
2 / 13
A．灯泡L2灯丝断了 B．滑动变阻器短路了
C．灯泡L2短路了 D．滑动变阻器接触不良
6．电阻R1、R2并联接在电源上，下列说法正确的是（ ）
A．并联电路的总电阻，等于各并联导体的电阻的倒数之和
B．当R1变大时，总电阻也变大
C．电源电压变大时，总电阻也变大
D．干路中的电流变大时，总电阻也变大
7．有一定值电阻R＝100欧，与另一个定值电阻并联后，要使电路的总电阻小于20欧，现在可供选择的定值电阻有①100欧、②50欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（ ）
【初中物理】人教版九年级全一册专题（一） 串、并联电路电功率的比值计算(练习题)
人教版九年级全一册专题（一） 串、并联电路电功率的比值计算(639)
第 1 页,共9 页 人教版九年级全一册专题（一） 串、并联电路电功率的比值计算(639)
1.如图所示，电源电压保持不变，小灯泡L标有“6V3W”字样，不考虑温度对灯丝电阻的影响。闭合开关S，当滑动变阻器𝑅的滑片𝑃移动到中点时，小灯泡正常发光，电压表示数为4V，当滑片𝑃移到最大阻值处时，小灯泡L与滑动变阻器的电功率之比为（ ）
A.4:3 B.3:4 C.3:2 D.2:3
2.如图所示，电源电压保持不变，L1、L2、L3是电阻保持不变的灯泡，L2、L3完全相同。第一次开关S、S1、S2都闭合，L1的电功率为25W；第二次只闭合开关S，L1的电功率为16W。下列说法正确的是（）
A.L1、L2两灯灯丝电阻之比为1∶4
B.只闭合S时，L1和L3的电功率之比为1∶4
C.L1前后两次的电压之比为25∶16
D.前后两次电路消耗的总功率之比为25∶4
3.有两个电路元件𝐴和𝐵，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）
A.𝐴的电阻为6.25Ω
B.𝐴和𝐵串联，电路中电流为0.4A时，𝐴、𝐵的电功率之比为5∶4
C.𝐴和𝐵并联在电压为2.5V的电源两端，𝐴、𝐵的电功率之比为5∶4
D.当𝐴和𝐵串联，两者电阻相同时，电源电压为3V 人教版九年级全一册专题（一） 串、并联电路电功率的比值计算(639)
第 2 页,共9 页 4.额定电压均为6V的甲、乙两灯，其𝐼−𝑈图线如图所示。下列说法正确的是（ ）
A.甲、乙两灯的电阻均随电压增大而减小
B.甲、乙两灯的额定功率之比为4:1
C.甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3:2
D.甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3
5.如图所示的电路中，电源电压保持不变，闭合开关S后，电压表V1和V2的示数之比为1∶3，则定值电阻𝑅1和𝑅2消耗的电功率之比𝑃1∶𝑃2=
人教版物理九年级欧姆定律在串,并联电路中的应用精选试卷练习(含答案)1
试卷第1页，总14页人教版物理九年级欧姆定律在串，并联电路中的应用精选试
卷练习（含答案)
学校:___________姓名：___________班级：___________考号：___________
评卷人得分
一、单选题
1．如图所示，电源电压不变，R是定值电阻。当将一个“2.5V0.5A”的小灯泡接在a、
b两点间时，小灯泡恰好正常发光；若换一个“3.8V0.5A”的小灯泡接在a、b两点间，
则这个小灯泡两端电压（忽略温度对灯丝电阻的影响）
A．等于3.8VB．小于2.5V
C．大于2.5V，小于3.8VD．大于3.8V
2．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联
在电路中，则下列选项正确的是（）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
3．在如图所示的电路中，R
0是一个定值电阻，ab是粗细均匀，长为L的一根电阻丝，
滑片P与ab接触良好并且可以自由滑动，闭合开关，电压表的示数随滑片离a点的距
离x变化的规律能用哪个图像描述
试卷第2页，总14页A
．B
．
C
．D
．
4．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压
表量程“0～3V”，滑动变阻器规格“50Ω1A”，灯泡L标有“2.5V1.25W”字样（忽略灯丝
电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）
A．灯泡两端的最大电压是1.5V
B．该电路中电流的最大功率是1.25W
C．电路中电流变化的范围是0.3A～0.5A
D．滑动变阻器阻值变化的范围是2.5Ω～10Ω
5．如图所示的电路中，电源两端的电压保持不变，R
2为定值电阻．闭合开关S，在滑
动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大

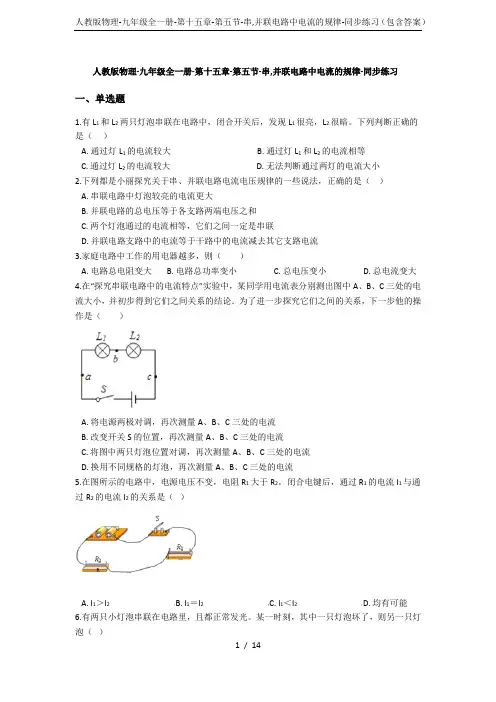

人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习(包含答案)
人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习（包含答案）
1 / 14 人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习
一、单选题
1.有L1和L2两只灯泡串联在电路中，闭合开关后，发现L1很亮，L2很暗。下列判断正确的是（ ）
A. 通过灯L1的电流较大 B. 通过灯L1和L2的电流相等
C. 通过灯L2的电流较大 D. 无法判断通过两灯的电流大小
2.下列都是小丽探究关于串、并联电路电流电压规律的一些说法，正确的是（ ）
A. 串联电路中灯泡较亮的电流更大
B. 并联电路的总电压等于各支路两端电压之和
C. 两个灯泡通过的电流相等，它们之间一定是串联
D. 并联电路支路中的电流等于干路中的电流减去其它支路电流
3.家庭电路中工作的用电器越多，则（ ）
A. 电路总电阻变大 B. 电路总功率变小 C. 总电压变小 D. 总电流变大
4.在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）
A. 将电源两极对调，再次测量A、B、C三处的电流
B. 改变开关S的位置，再次测量A、B、C三处的电流
C. 将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D. 换用不同规格的灯泡，再次测量A、B、C三处的电流
5.在图所示的电路中，电源电压不变，电阻R1大于R2。闭合电键后，通过R1的电流I1与通过R2的电流I2的关系是（ ）
A. I1＞I2 B. I1＝I2 C. I1＜I2 D. 均有可能
15.5串、并联电路中电流的规律(同步练习)(解析版)
人教版 九年级物理上册 第15章 《电流和电路》
第5节 串、并联电路中电流的规律
（同步练习）
题型 选择题 填空题 作图题 实验题 计算题 总计
题数 20 10 0 5 5 40
一、选择题（共20小题）：
1．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA＝IB＝IC
B．IA＜IB＜IC
C．IA＞IB＞IC
D．IA＝IB＞IC
【答案】A
【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，
因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA＝IB＝IC，故A正确，BCD错误。
故选：A。
2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA＞IB＞IC
B．IA＜IB＜IC
C．IA＝IB＝IC
D．IA＝IC＞IB
【答案】C
【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，
因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA＝IB＝IC。
故选：C。
3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面
积大，当S闭合后，则下列叙述正确的是（ ）
A．通过A的电流比通过B的电流小
B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同
D．无法比较通过A、B电流的大小
【答案】C
【解析】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。
故选：C。
4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（ ）
A．Ia＝Ib
B．Ia＝Ic
C．Ia＝Id
D．Ib＝Ic
【答案】C
【解析】解：根据电路图可知，两灯并联，Ia、Id为干路电流，Ib、Ic是两条支路的电流；
2022-2023学年九年级人教物理同步习题 153 串联和并联(解析版)
1
15.3 串联和并联
1、把电路元件
依次 连接起来的电路叫串联电路；串联电路特点：电流只有一条路径；各用电器 互相 影响； 2、把电路元件 并列 连接起来的电路叫并联电路；并联电路特点：电流有多条路径；各用电器
互不 影响；
3、电路的连接方法：①线路简捷、不能出现交叉；②实物图中各元件的顺序要与电路图一致；③并联电路连接中，先串后并，先支路后干路，连接时找准节点。
注意：在连接电路前应将开关断开。
类型一 串并联电路的识别
例1．如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（ ）
A． B．C． D．
【答案】C。
【解析】A、图中电流只有一条路径，依次经过这两个灯，因此是串联电路，故A不符合题意；
B、图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，故B不符合题意；
C、图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D、图中开关闭合时，灯泡L2被短路，是只有L1的简单电路，故D不符合题意。
例2．图中所示的四个电路中，闭合开关S后，两灯属于串联的是（ ）
A． B． C． D．
【答案】A。
【解析】A、闭合开关S后，图中的两灯泡为顺次连接，因此为串联电路，故A符合题意；
B、两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，故B不符合题意。 2
C、由于开关S的闭合，电源的两极会被导线直接相连，发生电源短路现象，两个灯泡都不能工作，故C不合题意。
D、由于开关S和一个灯泡并联，开关的闭合会对这个灯泡短路，这个灯泡不能工作，故D不合题意。
例3．如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确是（ ）
A．S1、S2都断开，L1、L3串联 B．S1、S2都闭合，L2、L3并联
C．S2断开，S1闭合，L 1、L3串联 D．S2断开，S1闭合，只有L3能发光
人教版九年级物理全一册《串、并联电路中电流的规律》基础训练
第10页（共10页）
《串、并联电路中电流的规律》基础训练
一、选择题（ 本大题共6小题，共60.0分）
1．（10分）将灯L1和L2串联接入电路中时，都发光，但L1较亮一些，则通过L1和L2的电流I1和I2的关系是（ ）
A．I1＞I2 B．I1＜I2 C．I1＝I2 D．不能确定
2．（10分）在图所示的电路图中，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过小灯泡L1的电流为（ ）
A．0.2A B．0.4A C．0.6A D．0.8A
3．（10分）L1、L2串联，两端电压之比是3：5，则电流之比为（ ）
A．3：5 B．5：3 C．1：1 D．无法确定
4．（10分）小红连接了如图所示的电路。闭合开关S后发现，L1很亮，L2只能微弱发光，关于通过L1和L2的电流，以下说法正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．通过L1的电流等于通过L2的电流
C．通过L1的电流小于通过L2的电流
D．无法判断
5．（10分）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC．关于它们之间大小关系，正确的是（ ）
第10页（共10页）
A．IA＝IB＝IC B．IA＝IB+IC C．IA＞IB＝IC D．IA＜IB＜IC
6．（10分）如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（ ）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较
二、填空题（ 本大题共4小题，共40.0分）
7．（10分）并联电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数0.3A，通过导线ab的电流是0.8A，若导线ab的电流方向是从a流向b时，则通过导线ac的电流是
精品练习(附答案)《串、并联电路中电流的规律》(新)人教版物理九年级(2)
2021-2022学年人教版物理九年级倍速学习
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B．
C． D．
2． 将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2
C．I1＜I2 D．无法比较
3． 如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大
B．A1和A2的示数都增大
C．A1和A2的示数都减小
D．A1减小，A2增大
4． 如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
5． 两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
6． 如图所示电路，当开关S闭合时，电流表1A和2A的示数分别为1.50A和0.30A，则通过灯1L的电流是（ ） A．0.30A B．1.20A C．1.50A D．1.80A
7． 如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA>IB>IC B．IAIC
8． 两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
