徕卡TPS1200全站仪操作教程手册
徕卡TPS1200全站仪操作教程手册
一、仪器的安置
1.顾及到观测姿势的舒适性，调节三脚架腿到合适的高度。
将脚架置于地面标志点上方，尽可能地将脚架面中心对准该点。
在室内与室外温差较大的情况下，应让仪器适应外界环境15分钟，然后进行操作。
2.旋紧中心连接螺旋，将基座及仪器固定到脚架上。
3.按PROG 键并持续2秒钟以打开仪器。
按 SHIFT (F12) 以进入，在此状态下可对仪器进行，整平和激光对中。
4.移动脚架腿，并转动基座脚螺旋，使激光对准地面点。
5.伸缩脚架腿整平圆水准器。
6.通过电子水准器的指示，转动基座脚螺旋以精确整平仪器。
7.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋
紧中心连接螺旋。
8.重复第 6. 步和第 7. 步，直至达到所要求的精度。
二、作业管理
1．仪器安置完成后，退回到主菜单，按数字建3进入作业管理。
2、在作业管理窗口按F2（增加）打开创建新作业的窗口。
3、在名称一栏输入作业名称，在描述栏输入作业的简要
4、F6（换页）切换到坐标系窗口，如果有坐标系要选择
在这个窗口内设定。
缺省为NONE。
5、F6（换页）切换到平均窗口，选取平均方式，输入平均前限差检查值。
如果选关闭即不进行平均。
6、F1（保存），保存作业设置。
三、仪器的设置
TPS1200功能很多，有许多用户可以自定义的功能和参数。
为了不至于引起紊乱，可以通过建立配置集来预先设置。
用户可以根据不同的工程用途建立不同的配置集，使用时调出相应的配置集就完成了一系列的功能和参数的设置。
在创建配置集时，向导会指导你完成配置。
由于外界环境的影响，在测量之前，我们首先要对仪器进行设置，选择已经创建好的配置集，这里还要根据天气的实际情况，设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进气象改正PPM，而将几何改正、折光改正PPM设为0。
对高差进行折光差改正。
具体操作如下。
在主菜单下，按5进入配置，选择仪器设置，再进入TPS改正。
大气PPM：P<>EF3 选择使用大气压还是使用海拔高程作为参数。
%<>TF4 选择使用相对湿度还是使用湿温作为参数。
PPM=0 F5 将PPM值设置为0
栏目选项说明
温度：用户输入测距时测站的大气温度
气压：用户输入测距时测站的大气压或海拔高程海拔高度
相对湿度: 用户输入测距时大气相对湿度或湿球温度湿温。
大气的 PPM: 用户输入大气ppm的自动计算值，如下图。
四、测量
1、在主菜单下直接选择测量。
2、在测量窗口中，进行作业、坐标、等设置。
3、按F3进行设站，在数字键盘上输入测站号，我们用方位角定向，将望远镜照准后视点棱镜，将水平角读数设置为0°00′00″，按F1定向完成，按F2测量距离，并将数据报给记录员，在每个方向都要测距，一共测两测回。
4、测量完毕后，按ESC退出测量，搬站。
重复上述步骤。
五、放样
1．在主菜单下，按数字键2进入应用程序，按方向键上下移动，选择放样，按回车继续。
如图所示。
2．在放样开始的菜单下，我们对放样点作业进行设置，选择存有放样点的作业，作业在放样过程中储存测量点，系统并不是把待放样点拷贝到该作业中。
选择当前使用的作业，使用的坐标系由该作业决定。
坐标系也可按F6自行设定，选择建好的配置集，选择徕卡圆棱镜，这里的棱镜常数默认为0，不用再设置。
3．按F2进行放样设置，窗口包括概要、检查、高程、日志文件等页面。
在放样方式中我们可以选择极坐标放样和正交放样两种方式。
极坐标法放样是最常用的放样方法之一，它是由相对仪器到目标点的平距差及方位角差来指示放样。
投稿指南
4．正交法放样的放样元素是根据测站与当前棱镜位置的连线计算的，并用水平距离来表示。
用向前、向后、向左、向右指示持镜员移动到设计位置。
全部（F1）测量并记录棱镜位置。
测距（F2）进行一次距离测量。
记录（F3）记录刚测距后的角度和距离。
测量（F5）切换到测量程序，按SHIFT+F6（退出）返回到放样窗口。
换页（F6）切换到图形窗口。
如图4－1 图4－1
Shift+F2(设置) 进入放样设置窗口，重新设置放样窗口。
Shift+F3(人工) 人工输入方位角、距离进行放样。
放样方法与极坐标放样一致。
Shift+F4(定位) 望远镜定位。
带马达的仪器，根据配置情况可以让仪器自动指向目标点。
Shift+F6(退出) 退出放样程序。
5．如果在放样设置的检查窗口设置了位置或高程检查，在放样到目标位置后按F1（全部），仪器进行当前点与设计位置的偏差量计算，如果设置了高程检查，那么也进行高差计算，如果有一项没有达到放样精度要求，仪器会弹出报警窗口。
操作者可以根据提示选择下一步工作。
超限窗口标有!的表示已超限
后退（F1）不保存数据，返回到放样窗口重新放样。
保存（F3）保存数据，返回到放样窗口。
忽略（F4）不保存数据，返回到放样窗口对下一个放样点进行放样。
徕卡全站仪放样操作步骤
徕卡全站仪放样操作步骤
1.准备工作
a.在使用全站仪前，确保仪器是完好无损且已经校准好。
b.充电或更换全站仪的电池。
c.清理全站仪的镜头和传感器，确保仪器的镜头和传感器没有灰尘和
污垢。
2.高程控制点的设置
a.在测量区域的周围选择起始点，并加以确定的标记。
b.使用全站仪安装地面或直接放在三角架上。
c.使用全站仪操作面板上的键盘或触摸屏，输入高程控制点的坐标。
3.水平控制点的设置
a.在测量区域的周围选择一些可见和独立的参考点，并确定标记。
b.使用全站仪设置水平控制点，以便能够通过测量获得准确的水平角度。
c.输入水平控制点的坐标。
4.数据测量
a.使用全站仪的測量模式選項，选择所需的测量功能，如距离、角度、坐标和高程。
b.根据需要，选择手动或自动模式进行测量。
c.在观察器上对准测量点，并记录测量结果。
5.数据采集
a.使用全站仪的数据采集功能，将测量数据保存到内部存储器或外部存储设备中。
b.确保数据采集设备的存储空间足够保存所需的测量数据。
6.数据处理
a.将测量数据从全站仪转移到计算机上。
b.使用专业的测量软件，对数据进行处理和分析。
c.根据需要，生成地图、图表和报告，并将其保存或输出。
需要注意的是，以上步骤只是基本操作流程，并可能会因不同的全站仪型号和使用要求而有所变化。
为了获得更准确的测量结果和更高效的数据处理，建议用户详细阅读并按照相关全站仪的操作手册进行操作。
莱卡TS系列全站仪快速操作指南
Leica FlexLineTS02/TS06/TS09快速操作指南1.0 版中文)请在允许的安全条件下使用本产品，详细信息参照用户手册。
仪器箱中的仪器及附件a)GKL211 充电器*b)GFZ3 弯管目镜*c)GEV189 数据电缆 (USB-RS232)* d)GLI115 外挂水准器* e)GHT196 量高尺支架* f)CPR105 扁平棱镜* g)GLS115 微型棱镜杆* h)GHM007 量高尺*i)用于仪器的保护盖及用于物镜的遮阳罩j)GEV223 数据 线(USB-微型 USB)k)GMP111 微型棱镜* l)调校工具m)GEB211 电池*n)GAD105 扁平或微型棱镜适配器*o)MS1 徕卡工业级USB 移动存储p)GEB221 电池*q)微型棱镜杆尖角*r)用于弯管目镜的平衡锤*s)带三角基座的仪器t)用户手册和快速操作指南* 选配GEV223 数据线(USB-微型 USB) 以及 MS1 徕卡工业级USB 移动存储适用于配有通讯侧盖的仪器。
Le ica xL TS 02S0TS09Us M an ua用户界面按键用户自定义键2。
在FNC目录中可自已定义功能。
键盘屏幕标准键盘字符数字键盘a)特定按键b)导航键c)输入回车键d)ESC 键e)功能键F1 到 F4f)字母数字键区a)屏幕标题b)域c)状态图标d)光标所在处。
激活区域e)软按键S_QG_TSOX_001S_QG_TSOX_002S_TSOX_001状态图标图标说明望远镜位于面I 位置。
望远镜位于面II 位置。
Leica 标准棱镜模式。
Leica 微型棱镜。
Leica 360°棱镜。
Leica 360° 微型棱镜。
Leica 反射贴片。
用户自定义棱镜。
USB 通讯端口。
蓝牙已连接。
如果图标旁边有一个十字，表明蓝牙连接端口已选择，但是并未激活。
数据存储和传输说明所有仪器都配有内存。
FlexField 固件将所有作业数据都存入到内存数据库中。

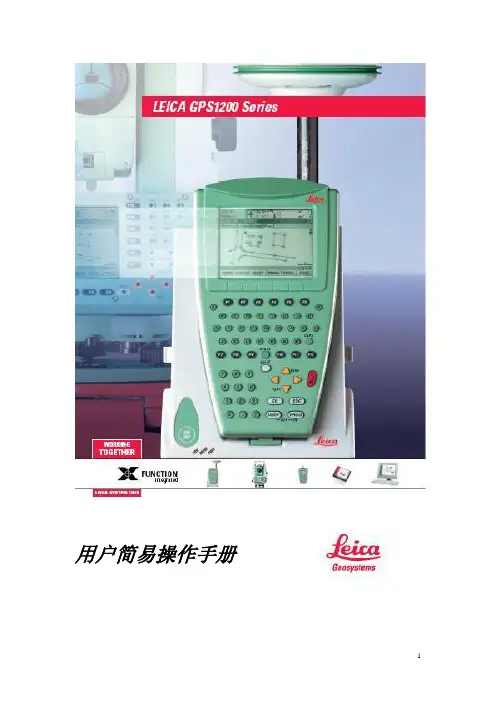

莱卡GPS1200操作手册(标准版)
用户简易操作手册目录一、RX1200界面简介1．RX1200布局2．状态栏二、仪器操作——静态测量三、仪器操作——参考站四、仪器操作——流动站五、建立和确定地方坐标系统六、实时放样一、 RX1200简介1． R X1200布局2． 状态栏a---功能键F1-F6 b---字母键 c---CAPS 键 d---热键 F7-F12 e---空格 上挡键 f----回车键 g---箭头键h---CE ESC USER PROG 键 i----数字键a 定位状态b 可视卫星数量c 使用卫星d 实时设备和状态e 定位模式f 快速编码g 线/面h CF 卡/内置内存 i 电量定位状态实时定位设备和状态快速编码没有图标仪器上的三个显示灯TRK 跟踪卫星灯 MEM 内存灯 PWR 电源灯二、静态测量的仪器操作（按照操作流程编制操作顺序）1，建立一个静态配置集2，新建一个作业3，进入测量菜单，进行静态测量第1步，首先设置静态配置集。
在主菜单上选择第3个图标“管理”，选择第5项“配置集”，按F1键，到左下图按F2键“新建”，到右上图，输入配置集名称，这样相当于建立了一个配置集文件，以后只要做静态测量就可以调用这个配置集了，“描述“，“创建者“都可以不用输。
然后按F1——保存，到左下图在“向导模式”回车可以看到有两种选项，选择“查看所有内容“，则所有的设置内容全部可以涉及到，按F1，继续到右上图，选择系统语言为中文“CHINESE”，然后按F1，继续到下图按照上面图示，回车，按照我们的工作习惯选择单位设置（可以按F6换页来选择单位，角度，时间，格式等项设置），设置好以后，按F1，继续到左下图光标在“实时模式”处回车，选择：无。
按F1，继续，到左下图在“天线”处回车如有上图，选择“AX1202三脚架”，按F1继续回到左上图示，“缺省高度”不输，“垂直偏置”是默认值，“量测类型“为垂直，如左上图所示。
然后按F1继续，到下页左图如左上图，我们可以按F3来设置显示模板内容，如右上图，此项设置的功能就是让用户可以按照自己的需求来定义测量时屏幕上所显示的内容，可以设置16行。
徕卡全站仪使用说明和注意事项
徕卡全站仪使用说明和注意事项Leica全站仪使用说明和注意事项全站仪的基本结构和以前我们使用的经纬仪一样，同样是利用水平度盘和垂直度盘测角。
在此基础上，用电子角度探测器取代光学测微器，并在望远镜上加上同轴测距仪。
这一点使测量工作变得更简单;目前，Leica在公司测量当中主要在以下几点当中运用较为广泛:a:大梁对中 b:大车车轮直线度(要求，需调整。
Leica中东坐标及北坐标的建立:east坐标徕卡全站仪是一种精密光学和电子相结合的仪器，正确合理的使用和保养对提高仪器的使用寿命、保持仪器的精度有很大作用;因此在使用过程中以下几点需特别注意:1)仪器从箱中取出需小心轻放，由于仪器里面有部分零件为精密部件，故任何大的动作有可能影响到仪器的测量精度;2)仪器装上三脚架(仪器为专用三脚架)时，锁紧螺栓要牢靠，以防仪器摔下摔坏;3)操作仪器时，动作要轻柔平稳，转动仪器不要用力过猛，要匀速、轻缓;4)使用过程中应避免阳光直晒，以免影响测量精度。
原则上下雨天，空气湿度较大，仪器不得使用;5)仪器万一受潮后，应先取出电池后，应先将仪器进行干燥处理后在使用;6)仪器表面清洁应用软毛刷轻轻涮出，如有水气或油污，可用干净的丝绸、脱脂棉或擦镜纸轻轻擦净，切莫用手触摸光学零件，仪表显示屏应定期清理上面的灰尘，油污;同时，操作仪器时，对按键要轻触，不得用力过大;7)仪器长期不用时，要取出电池，同时对于废旧的电池要做适当处理，千万不要放在仪器内(以防电池漏液而损坏仪器内部控制电路);仪器盒里面要放适当干燥剂，干燥剂失效后要立即调换;箱子应放于干燥、清洁、通风良好的室内;8)仪器应在,10,+45?温度下使用;9)为保证仪器的测量精度，仪器应每年定期到相关检验权力机构进行检定检测。
Leica1200-全站仪检验校准
工具
162
TPS1200
联合检校（l、t、i、c、ATR）
进入方法
1、 从主菜单进行：工具…/检验与校正。 2、 将光标移到“联合（l、t、i、c、ATR）” 3、 按 F1（继续）。
说明 步骤：
综合一次测定校正以下仪器误差：
c
水平瞄准误差
l, t
补偿器指示误差
i
垂直角指标差
ATR 校准 ATR 零点误差—选项
TPS1200
横轴误差（a）是由于机械横轴与竖轴不严格正交引起的。它影响水平角，在视线水平时对水平 角的影响为 0，对水平角的影响随着视线的垂直角增大而增加。为了检测横轴误差，必须瞄准 一定高度角的目标。为了避免源自视准轴误差的干扰，应先进行视准轴误差的检校。
155
工具
垂直角读数指标差（i）
a 竖轴 b 与竖轴正交的轴 c 读数 V=90（盘左） d 垂直角读数据指标差
步骤：
1、 从主菜单进行：工具…/检验与校正。 2、 将光标移到“横轴（a）” 3、 按 F1（继续）。
步骤
1 2
说明 在测定仪器误差前要做好以下事情： ·用电子气泡整平仪器 ·免受阳光直射 ·给仪器一个适应环境温度的时间，存储温度与环境温差每℃2 分钟，至少 15 分钟。 ·必须先完成视准轴误差的测量定 · 从主菜单进行：工具…/检验与校正。 · 将光标移到“横轴（a）” · 按 F1（继续）。
将符号相反。
机械校正
以下几项可以进行机械校正 9 仪器和基座上的圆气泡 9 无棱镜激光测距用的红色激光束-----选项 9 对中激光束 9 光学对中器------基座可选项 9 三脚架上的螺丝
TPS1200
151
工具
精密测量
徕卡全站仪使用方法
徕卡全站仪使用方法1.安装和校准：首先，选择一个平整稳固的地面，将全站仪放置在三脚架上，并使用水平器将其调平。
然后，打开全站仪，并使用自动水平功能校准水平仪。
接下来，使用调平螺旋钮或调平摇杆调整水平仪的水平度。
最后，使用调整杆将全站仪与地面固定，并确保其牢固稳定。
2.设置工作模式：全站仪有多种工作模式可供选择，包括测量水平角度、垂直角度、距离和坐标等。
根据实际需要，选择相应的工作模式。
3.测量水平角度：在水平角度测量模式下，首先将目标准星对准所需目标点，然后观察读数。
读数显示了仪器与目标点之间的水平角度。
确保目标点与水平仪受视线之间没有障碍物，以获得准确的读数。
4.测量垂直角度：在垂直角度测量模式下，将目标准星对准目标点，并观察读数。
读数显示了仪器与目标点之间的垂直角度。
同样，确保目标点与垂直仪受视线之间没有障碍物，以获得准确的读数。
5.测量距离：在距离测量模式下，使用全站仪的测距仪功能测量目标点与仪器之间的距离。
将目标准星对准目标点，观察读数，并记录下距离值。
确保目标点与测距仪受视线之间没有障碍物，并保持仪器与目标点之间的相对稳定性，以获得准确的距离测量值。
6.测量坐标：使用全站仪测量地面或物体的坐标是其最重要的功能之一、在坐标测量模式下，首先选择一个已知坐标的参考点作为基准点。
将全站仪对准参考点，并使用坐标功能记录下参考点的坐标值。
然后，将目标准星对准其他需要测量的点，并记录下坐标值。
可以通过测量水平角度、垂直角度和距离来计算目标点的坐标。
7.数据处理和导出：测量完毕后，可以将测量数据导出到计算机或其他设备中进行处理和分析。
使用全站仪自带的软件或第三方软件导入数据，并进行测量数据的处理和生成报告。
确保对数据进行准确的处理和分析，以获得可靠的测量结果。
8.常规维护：定期对全站仪进行维护和保养，以保持其精度和性能。
清洁仪器表面和镜头，确保没有灰尘和污垢影响测量。
检查电池电量，并及时更换电池。
确保脚架和调整杆的稳固和牢固。
Leica1200-全站仪检验校准
4
F1（测量），测量同一目标的另一面，并计算横轴倾斜误差。
如果误差超过预定的限差，重测。所有当前产生的测量值被放弃，不参与平均
计算。
工具
168
TPS1200
步骤 说明
5
横轴误差的测量精度：
6
结果：
观测数量：显示执行的测回数。 δa T 轴：被检定的横轴误差的检定标准 差，完成 2 测回测量后就可以计算并显示 出来。 F5（测量）：开始下一测回的测量 F1（继续）：接受测量值，显示计算结果。
步骤
说明 在测定仪器误差前要做好以下事情： · 用电子气泡整平仪器 · 免受阳光直射 · 给仪器一个适应环境温度的时间，存储温度与环境温差每℃2 分钟，至少 15 分
钟。 · 仔细总计前面的概述部分。
TPS1200
163
工具
步骤 1
2
说明 从主菜单进行：工具…/检验与校正。 将光标移到“综合（l、t、i、c、ATR）”，按 F1（继续），进入窗口 如果仪器有 ATR 功能，将“ATR 校正：”栏选为“开”，
2 F1（测量），进行第一面的测量，（不须瞄准任何目标）。
如果是带马达的仪器，会自动倒镜换面。如果是不带马达的
仪器，在仪器原提示下换面。
F4（确认），就显示测量的精度。
工具
170
TPS1200
步骤 3
说明
如果误差超过预定的限差，重测。所有当前测回产生的测量值被放弃，不参与平均
计算。
显示测量精度：
观测数量：显示执行的测回数。
TPS1200
横轴误差（a）是由于机械横轴与竖轴不严格正交引起的。它影响水平角，在视线水平时对水平 角的影响为 0，对水平角的影响随着视线的垂直角增大而增加。为了检测横轴误差，必须瞄准 一定高度角的目标。为了避免源自视准轴误差的干扰，应先进行视准轴误差的检校。
莱卡全站仪使用步骤
莱卡全站仪使用步骤架一个点对一个点仪器调平→CONT或确定→②Prog确定→①Station→CONT或确定→ORI AVEC COORD→CONT或确定→仪器下部激光点对照基准点，在第一行输入坐标代码CONT或确定→出现对话框，再按CONT或确定→在下一个界面按XYZ对应键→风别输入XYZ，每输入一个按确定键，全部输入完→CONT或确定（如果输入点仪器内有，对照基准点在第一行输入坐标代码CONT或确定，如果看点坐标对于否，则按LIST找坐标点，找见之后按VISU看对错，坐标没问题之后按确定转入下一个输入坐标界面）→在转入下一个输入坐标界面按XYZ对应键→风别输入XYZ，每输入一个按确定键，全部输入完→CONT或确定→转入照准点界面，对准下一个坐标点上的棱镜→按Dist按几次观察界面数字变化大小，数字变化不能大于3g，在按ALL→在这个界面出现三行数字，第一行两坐标偏差不能大于2之后按F4→F4CONT→②LEVER→确定CONT→DIST来观察测出来坐标于实际坐标偏差。
三相交汇发，随便将仪器架两基准点中间来测量其他点坐标仪器调平→CONT或确定→②Prog确定→①Station→CONT或确定→Station libre→NOSTAL随便编个工作编码→CONT或确定→在第一行输入坐标代码CONT或确定→出现对话框，再按CONT或确定→在下一个界面按XYZ对应键→风别输入XYZ，每输入一个按确定键，全部输入完→CONT或确定（如果输入点仪器内有，对照基准点在第一行输入坐标代码CONT或确定，如果看点坐标对于否，则按LIST找坐标点，找见之后按VISU看对错，坐标没问题之后按CONT或确定，选上基准点按CONT或确定转入下一个对准界面）→转入照准点界面，对准下一个坐标点上的棱镜→按Dist按几次观察界面数字变化大小，数字变化不能大于3g，在按ALL→按F1→在转入下一个输入坐标编码界面输入坐标编码确定，→在转入下一个输入坐标界面按XYZ对应键→风别输入XYZ，每输入一个按确定键，全部输入完→CONT或确定→转入照准点界面，对准下一个坐标点上的棱镜→按Dist按几次观察界面数字变化大小，数字变化不能大于3g，在按ALL→在这个界面出现三行数字，第一行两坐标偏差不能大于2之后按F4→F4CONT→②LEVER→确定CONT→DIST来观察测出来坐标于实际坐标偏差。
徕卡全站仪放样操作步骤
Plus全站仪放样步骤
1、①打开仪器；
②选择第二项程序；
③打开后，点击放样，打开程序。
2、点F1打开设置作业进入后点F1新建、输入作业名（输完后先点一下红色回车键）在点击F4继续，提示作业以设置。
3、点击F2设站进入后（F2设置限差不需要设置）点击F4开始进入后先选择方法（坐标定向或角度定向）。
4、然后输入测站点号、输入后点号后点击一下红色回车键、提示作业中未找到点、点击F4继续、跳出检索点界面、点击F3坐标、输入三维坐标、点击F4继续提示点信息已保存。
5、用方向键把光标移到仪器高上、输入仪器高、点击红色回车键。
6、在点击F4继续、跳出目标点输入，把后视点的点号输一下、点击红色回车键提示作业中未找到点、点F4继续、跳出检索点界面。
7、点击F3坐标、输入三维坐标、点击F4继续提示点信息已保存。
8、跳出测量目标点界面、输入棱镜高、输完后仪器瞄准后视点棱镜点击F1测存。
9、跳出设站结果界面、点击F4计算、跳出设站结果界面、点击F4设定、跳出OH以存在界面选择旧值，提示测站以设置完成，跳出放样设置界面，其中F3设置不需要设置、是已经默认设置好的。
10、点击F4开始进入放样界面、点击F4翻页（F1-F4功能键功能）有两种方式输入放样点，向下翻页后会看到坐标（选择坐标会保存点）输入已知三维坐标进行点放样，放点（选择放点不会保存坐标）输入已知三维坐标进行点放样。
备注：
1、要用放样功能时最好是在测量中进行设站（可以对设站精度进行检核）检核完后直接进放样程序、开始就可以了。
2、仪器在不搬站的情况下、设置一次测站、所有程序都可以直接进入、不需要在设置测站。
