一、软件安装注意事项
导入PDF卡片的方法：
或“owner”
计算机用户名
二、熟悉界面
读入数据 Save-Primary Pattern as *.dat：将当前窗口中显示的图谱以文本
格式保存，以方便用其它作图软件作图和作其它用处。
Save-Setup Ascii Export （数据导入部分详细介绍）
三、数据导入
※设置文本文件格式
File-Save-Setup Ascii Expor示
单个图谱拖拽按钮 图 谱 分 离 按 钮
四、物相检索
1、未知物质， 已知元素（搜
索物相）
2、已知物质， 输入卡片号找
标准图谱
1、未知物质
2、已知物质
五、常用计算
晶粒尺寸计算
k=0.89；λ=0.15418；β为半高宽，单位为 o；θ为衍射角。
JADE的使用经验
摘要：本文简单介绍了作者在使用X射线衍射数据处理软件Jade进行物相检索、物相定量分析、晶胞参数修正以及晶粒尺寸与微应变计算等方面的一些经验和技巧。
Jade是一个32位Windows程序，用于处理X射线衍射数据。
除基本的如显示图谱、打印图谱、数据平滑等功能外，主要功能有物相检索、结构精修、晶粒大小和微观应变计算等许多功能。
1 Jade的物相检索方法和技巧Jade的物相检索功能是非常强大的，通过软件基本上能检索出样品中全部物相。
物相检索的步骤包括：(1) 给出检索条件：包括检索子库（有机还是无机、矿物还是金属等等）、样品中可能存在的元素等；(2) 计算机按照给定的检索条件进行检索，将最可能存在的前100种物相列出一个表；(3) 从列表中检定出一定存在的物相（人工完成）。
一般来说，判断一个物相的存在与否有三个条件：(1) 标准卡片中的峰位与测量峰的峰位是否匹配；(2) 标准卡片的峰强比与样品峰的峰强比要大致相同；(3) 检索出来的物相包含的元素在样品中必须存在。
Jade物相检索的常用方法有：无限制检索法和限定条件检索法。
其中可限定的条件包括：PDF卡片库、元素组合、设置检索焦点、单峰检索。
另外，也可以对物相进行反查。
1.1 无限制检索无限制检索就是对图谱不作任何处理、不规定检索卡片库、也不作元素限定、检索对象选择为主相（S/M Focus on Major Phases）。
这种方法一般可检测出样品中的主要的物相。
在对样品无任何已知信息的情况下可试着检索出样品中的主要物相，进而通过检索出来的主要物相了解样品中元素的组成。
另外，在考虑样品受到污染、反应不完全的情况可试探样品中是否存在未知的元素。
但是，这种方法不可能检索出全部物相，并且检索结果可能与实际存在的物相偏差较大，需要其它实验作进一步证实。
2.2 PDF卡片库的选择一般人认为，通过X射线衍射方法就能了解样品中存在某些元素，其实这是一个误解。
X射线衍射是一种结构分析手段，而不是元素分析手段，有很多物相虽然结构上也存在微小的差别，但是X射线衍射物相分析并不能真正区分它们。
Jade的分析应用使用详细教程课件
3.2、基本功能操作
寻峰:自动标记衍射峰位置、强度、高度等数据。寻峰后，常常有误标，需 要用手动寻峰方式来删除或添加峰标记。鼠标左键点击某处，增加一个标 记，右键则删除一个标记。寻峰后，可查看寻峰报告(Report-Peak search Peport)。
图谱平滑:测量的曲线一般都因“噪声”而使曲线不光滑，在有些处理后也 会出现这种情况，需要将曲线变得光滑一些，数据平滑的原理是将连续多 个数据点求和后取平均值来作为数据点的新值，因此，每平滑一次，数据 就会失真一次。一般采用9-15点平滑为好，而且不要多次平滑。
（1）Read：读入单个或同时读入多个文件。读入时，原来显示在主窗口中 的图谱被清除。
（2）Add：增加文件显示。如果主窗口中已经显示图谱，原来显示的图 谱会与新添加的图谱同时显示。
3.2、基本功能操作
File菜单
在这一菜单中，主要命令包括读 入数据文件的两种方式Patterns和 Thumbnail
另一个特别有用的命令是Save。 这个命令具有下级菜单，其中主要的 有:Save-Primary Pattern as*.txt: 将当前窗口中显示的图谱数据以文本 格式 (*.txt)保存，以方便用其它 作图软件如Origin作图和作其它处理。
3.2、基本功能操作
Edit菜单
在这个菜单中，有三个Copy命令，前两个Copy命令是复制当前图像 窗口，另外一个是复制数据到剪贴板。
3.2、基本功能操作
物相检索:鼠标单击此按钮，开始检索样品中的物相，一般鼠 标右键单击此按钮，出现一个对话框，对检索参数进行设置， 物相检索在“物相检索”一节中作详细介绍。
第二节、Jade软件的安装
Add Title
2.1
Jade的安装
XCD文件如何用jade使用
.XCD文件如何用jade查看波谱图------by Alay准备工作：1.jade5.0或者更高版本安装。
在网络上找资源下载，压缩包一般为6.5M左右。
注意安装完之后，如果出现问题，右键运行程序属性——兼容运行2.xcd格式的文件如何转化为.txt文件右键-用记事本打开---复制里面的文本——粘贴到新建的一个文本（.txt）3.jade可以查看的txt格式得到一个txt的文件后jade不能立马获得波形图，需要jade对应的txt格式才行。
如图，需要把非数字的内容删除，像下图如图，左边的数字在xrd中即角度（稍后打开的波谱图中的横坐标）右边的数字为衍射强度（稍后打开的波谱图中的纵坐标）注：这里可以用编辑txt文本更便捷且更整齐后边的数据越准确。
4.jade对txt文本读取方式的设置当我们编辑完txt的格式之后，来设置jade的读取方式。
打开jade---File---pattern—找到你做好的那个txt文件(这里应该选择.txt)左键选择文件，点击import主要改红线右边的数据上图点browse会弹出文本框以我的文本为例：数据的起始行：1强度值的起始列和最长宽度：（前面已经说了，文本中右边的数字是衍射强度）右上角C#=6,起始列就是6衍射强度的宽度很好理解，比如最多数位的是12580，它的宽是5那我们19和3那里就输入6 和5角度值就是文本左边那个数字，同上我的起始列：1 最长宽度：3可以参考/s/blog_4a0a8b5d0101q6xl.html设置好之后就可以双击txt文件（打开方式是jade）1.打开之后会出现波谱图，如果不行说明上面步骤还有问题，多半是jade没设置对。
2.如果需要和标准卡片对比，需要identifySearch/march setup----勾选这个物质的所属类型---点ok3.直接获取你想要的物质的pdf卡片编号上网自己搜索获取卡片编号，点击jade中的pdf点开Retrievals在00-0000那输入同样格式的编号，输入后回车。
Jade5使用说明-物相鉴别的搜索与匹配

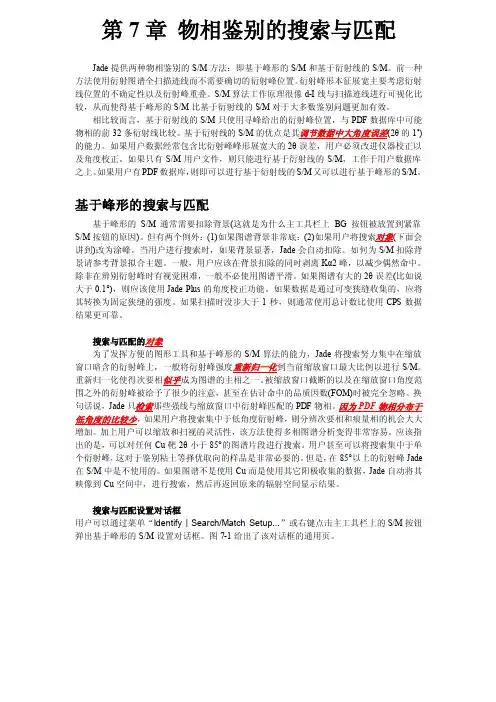

第7章物相鉴别的搜索与匹配Jade提供两种物相鉴别的S/M方法：即基于峰形的S/M和基于衍射线的S/M。
前一种方法使用衍射图谱全扫描迹线而不需要确切的衍射峰位置。
衍射峰形本征展宽主要考虑衍射线位置的不确定性以及衍射峰重叠。
S/M算法工作原理很像d-I线与扫描迹线进行可视化比较，从而使得基于峰形的S/M比基于衍射线的S/M对于大多数鉴别问题更加有效。
相比较而言，基于衍射线的S/M只使用寻峰给出的衍射峰位置，与PDF数据库中可能物相的前32条衍射线比较。
基于衍射线的S/M的优点是其调节数据中大角度误差(2θ的1˚)的能力。
如果用户数据经常包含比衍射峰峰形展宽大的2θ误差，用户必须改进仪器校正以及角度校正。
如果只有S/M用户文件，则只能进行基于衍射线的S/M，工作于用户数据库之上。
如果用户有PDF数据库，则即可以进行基于衍射线的S/M又可以进行基于峰形的S/M。
基于峰形的搜索与匹配基于峰形的S/M通常需要扣除背景(这就是为什么主工具栏上BG按钮被放置到紧靠S/M按钮的原因)。
但有两个例外：(1)如果图谱背景非常底；(2)如果用户将搜索对象(下面会讲到)改为涂峰。
当用户进行搜索时，如果背景显著，Jade会自动扣除。
如何为S/M扣除背景请参考背景拟合主题。
一般，用户应该在背景扣除的同时剥离Kα2峰，以减少偶然命中。
除非在辨别衍射峰时有视觉困难，一般不必使用图谱平滑。
如果图谱有大的2θ误差(比如说大于0.1°)，则应该使用Jade Plus的角度校正功能。
如果数据是通过可变狭缝收集的，应将其转换为固定狭缝的强度。
如果扫描时没步大于1秒，则通常使用总计数比使用CPS数据结果更可靠。
搜索与匹配的对象为了发挥方便的图形工具和基于峰形的S/M算法的能力，Jade将搜索努力集中在缩放窗口暗含的衍射峰上，一般将衍射峰强度重新归一化到当前缩放窗口最大比例以进行S/M。
重新归一化使得次要相似乎成为图谱的主相之一。
jade计算位错密度
jade计算位错密度
位错密度是材料中存在的位错的数量和体积的比例。
Jade是一个材料建模软件，可以用来计算位错密度。
要使用Jade计算位错密度，可以按照以下步骤操作：
1. 在Jade中导入或创建您要分析的材料的原子结构模型。
这
可以通过导入现有的模型文件或使用Jade的建模工具来完成。
2. 使用Jade的位错分析工具来确定材料中的位错位置和类型。
位错是晶体中的原子排列缺陷，可以通过观察材料中原子的位置来确定。
3. 在Jade中使用位错密度计算工具来计算位错密度。
这个工
具将根据位错的数量和所占空间的大小来计算位错密度。
可以选择通过计算位错线长度或位错面积来确定位错的数量和体积。
4. JADE将给出位错密度的计算结果。
这个结果通常以位错数/单位体积或位错数/单位面积的形式表示。
值得注意的是，Jade是一个商业软件，需要购买和许可证才能使用。
因此，如果您需要使用Jade来计算位错密度，建议先
与Jade软件的供应商联系，获取相关的软件和许可证信息。
Jade 5.0基本操作简介(二)
图谱拟合
衍射峰拟合的意义就是把测量的衍射曲线表示为一种函数形式。 点阵参数精确测量” “点阵参数精确测量” 晶粒尺寸和微观应变测量” “晶粒尺寸和微观应变测量” 残余应力测量” “残余应力测量”
红线的光滑度表示拟 合的好坏，如果红线 起伏很大，可再做一 次拟合。 菜单栏下面显示拟合 进程，其中R=….，表 示拟合的误差，R值 越小，表示拟合得越 好，一般10％以下较 精确。
第一种方法：点阵参数的精确测定
第一步：打开文件； 第二步：平滑、扣背景、 除Kα2、物相检索； 第三步：全谱拟合； 第四步： Options->Cell Refinement 打开晶胞精 修对话筐(Shift+Ctrl+F3) 第五步：选择“Use PDF Line List”，开始精 修”refine”; 第六步：查看结果、保存 文档”Export”。.abc文 档可用记事本打开。
一些基本功能操作
图谱平滑： 图谱平滑 “噪声” 使曲线不光滑，p原理是将连续多个数据点求和后取平均值 来作为数据点的新值，每平滑一次数据就会失真一次。 扣除背景：背景是由于样品荧光等多种因素引起的 扣除背景 右键单击“BG”按钮，弹出背景线扣除方式设置对话框。在此可选择背景的线形， 线形一般选择Cubic Spline。另外，在此还可设置是否扣除Kα2的成分 Strip Kα2 ：一般X射线衍射都是使用K系辐射， K系辐射中包括Kα和Kβ辐射， 由于二者的波长相差较大，Kβ辐射一般通过“石墨晶体单色器”或“滤波片”被 仪器滤掉了，接收到的只有Kα辐射。但是，Kα辐射中又包括两种波长差很小的 Kα1和Kα2辐射，它们的强度比一般情况下刚好是2/1。在精确计算点阵常数前必 须将 Kα2 扣除，可以通过扣除背景的功能同时扣除掉Kα2。 计算峰面积：同时显示了峰位、峰高、半高宽和晶粒尺寸（需要在Edit计算峰面积 Preferences命令中设置：Report-Estimate Crystallite Size from FWHM Values）
分析软件JADE一点使用心得
分析软件JADE一点使用心得专业关联 2008-06-20 11:02 阅读68 评论2字号：大中小相对于其它XRD分析软件，JADE系列软件应该说是做的最好的，它囊括了从定性，指标化，峰型拟合（J ADE5.0）到无标定量，晶体结构分析（Jade6.0）等一系列的功能。
我个人以为，只要有Jade5.0就够了，至于后面两项功能，最好是用其它免费软件执行（在上应有尽有），傻瓜相机虽然好用，但要拍出好照片，还是专业相机好。
NO1.Jade5.0的安装和设置Jade5.0都是自动安装的，这不成问题。
要把PDF卡片引入，先将ICDD的光盘插入，然后pdf/setup/select all/,其它按提示进行。
可以对优选项进行设置：EDIT/preference/,里面包括了对显示窗口的设置，仪器参数的设置，打印输出的设置等，一般来说按默认就行，我本人则喜欢将MISC栏里的“Materials Data, Inc.”改为我自己的大名No2 数据的输入Jade软件可以直接读取Rigaku、Bruker、Philips、Scintag等很多衍射仪的原始数据。
打开File\patterns,将出现如附件中所示画面，先（I）找到你文件位置，从（III）的下拉框中选择你的数据格式，按（II）选择。
很多仪器输出文件的格式都是*.raw,实际上都是不一样的，但格式选错了也没关系，软件会给你自动转到合适的格式中去的。
高级一点的：有一些数据格式在（III）的下拉框中没有，比如最常见的txt，xy等，此时你可以自己动手设置，在以上的数据输入面板中，点击工具栏上的“import",进入格式设置画面，如附件所示，a区为注释区，b区为数据格式区，对于最简单的一列角度，一列强度的数据格式，a区不用填写，b区在” angle column “前打上勾，数据从第1行开始读，每行1列数据，强度数据从第8行开始（角度不算），角度从1至6列，所得数据格式即为附件中所示的数据格式。
jade教程
基本功能
Edit菜单： Preference命令：设置显示、仪器、报告和个性化参数 尤其是仪器半高宽曲线的设置，在计算晶粒尺寸和微观应变时都将用到这个参数；
基本功能
Report菜单： 显示/打印/保存各种处理后的报告。例如：寻峰，物相检索，精修，拟合，经理尺寸计算，微观 应变计算等。可以直接打印也可以保存为文件。
常用工具栏作用
打开文件
寻峰
拟合 物相检索
打印预览
平滑图谱
手动寻峰 编辑背景线
手动拟合
扣除背景
查找PDF 卡片
计算峰 面积
删除峰
扣除背景
扣除背景：由于样品荧光等原因，在做图谱处理前需要先做背景扣除，左击“BG”出现一条背景 线，可以用手动工具中的“BE”调节背景线位置，调整好后，再次点击“BG”即可将背景线以下面积 扣除。右击“BG”弹出对话框可以选择背景线线型-通常选择Cubic Spline。
Iα=K1Cα/μ =K1 Xα / ρα （ Xα μα/ ρα + Xβ μβ / ρβ ） = K1 Xα / ρα [Xα（ μα/ ρα - μβ / ρβ ）+ μβ / ρβ ]=K分析的具体方法有：
外标法（单线条法） 内标法 K值法 直接比较法（绝热）
Save命令（将原始文件保存为txt；）
需要注意的是Save命令保存的是窗口中显示的图谱，如果窗口中显示的只有部分图谱，那么将 只会保存显示的部分，其他的将不保存。保存前注意设置范围（FullRange（View-Zoom Window菜单）） 如果进行过平滑处理（Smooth），将保存smooth数据非原始数据；
jade计算位错密度
jade计算位错密度
Jade是一种矿物学软件，通常用于分析和计算材料的晶体结构
和性质。要计算位错密度，可以使用Jade中的功能来分析晶
体结构中的位错。
以下是使用Jade来计算位错密度的一般步骤：
1. 导入晶体结构数据：使用Jade导入晶体结构文件，例如晶
体结构文件的格式可以是CIF、PDB等。
2. 可视化结构：在Jade中可选择可视化结构的选项，以便更
好地理解晶体结构的形貌。
3. 识别位错：使用Jade中的相应工具或算法，识别晶体结构
中的位错。具体的方法取决于位错类型和晶体结构的性质。
4. 计算位错密度：通过对位错的数量和体积进行计算，可以得
到位错密度。位错密度可以根据公式：
位错密度 = 位错个数 / 整个晶体的体积
这个值通常以单位体积中的位错个数来表示，例如/cm^2。
请注意，Jade是一个功能强大的软件，对于复杂的晶体结构和
位错分析可能需要更高级的技术和专业知识。在实际应用中，
可能还需要进行数据处理、修饰和解释以获得更准确的结果。
