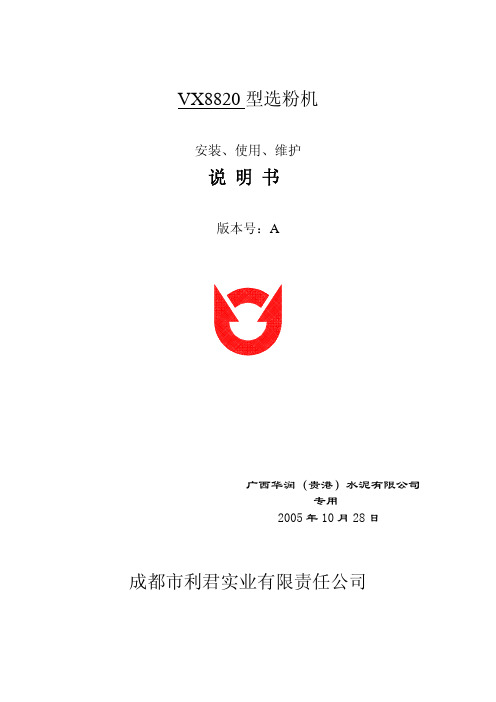

VX8820型选粉机安装、使用、维护说明书版本号：A广西华润（贵港）水泥有限公司 专用2005年10月28日成都市利君实业有限责任公司1. 版权 (2)2. 安全提示 (2)2.1正确使用 (2)2.2用户职责 (2)2.3潜在危险 (3)2.4安全条例 (3)3. 产品说明 (4)3.1供货范围 (4)3.2产品标记 (4)3.3订购信息 (4)4. 搬运与存放 (5)4.1搬运： (5)4.2存放： (5)5. 结构与工作原理： (6)5.1主要部件名称 (6)5.2选粉机工作原理 (8)6. 选粉机安装与调试 (10)6.1安装前的准备 (10)6.2选粉机安装 (10)6.3选粉机调试 (11)7. 运行 (12)7.1选粉机的初次启动 (12)7.2生产期间的启动 (12)7.3选粉机操作 (12)7.4选粉机的停机 (13)8. 维护 (13)8.1操作记录 (14)8.2注意安全 (14)9. 附录 (14)9.1备件清单 (14)9.2安装用图目录 (15)感谢您使用成都市利君实业有限责任公司V形选粉机系列产品！本说明书适用于VX8820选粉机购买者、安装公司、操作人员和维护人员，以便对选粉机进行正确的安装、操作、维护和零部件更换。
工作之前，必须认真阅读和理解这份说明书。
1.版权本安装使用维护说明书的版权归成都市利君实业有限责任公司成都利君公司所有。
本安装使用维护说明书不可以未经许可而被全部或部分地复印，不可以未经许可的手段加以使用.也不可未经我方同意提供给第三方。
技术咨询应向以下公司提出：→成都市利君实业有限责任公司地址：中国四川成都市武侯区武科东二路5号电话：+86-028-********传真：+86-028-********电子信箱：xsb@leejun-com网址：2.安全提示2.1正确使用本选粉机按最新工艺水平制造并交付，可供安全使用；同时，本选粉机只能在合同规定的性能和供货条件下使用和操作。
v型滤池操作手册
V 型滤池操作说明书深圳市清泉水业股份有限公司1.系统总体设计1.1系统结构净水间自控系统采用“集中管理、分散控制”的集散控制策略，分⑴加药站（1台）⑵滤池公共控制主站（1台）⑶滤池就地控制从站（6台）⑷中控上位机（1台）滤池就地控制从站和公共控制主站构成国际标准现场总线PROFIBUS网络，主站采用轮询的方式周期性地同从站交换数据。
公共控制主站和上位机、加药控制系统采用以太网的方式通讯。
1.2．功能概述各个站负责数据采集和必要的控制，中控上位机负责采集现场数据并以动画的形式反映在上位机画面中，操作员或管理者可以通过上位机直观地了解到现场设备的运行状况，且上位机能够就非正常工况显示报警，提示值班人员及时采取措施。
1.3 净水间V型滤池1.3.1概述滤池是水厂净水工艺中的重要环节，而滤池过滤能力的再生，是滤池稳定高效运行的关键。
若采用较好的反冲洗技术，使滤池经常处于最优条件下工作，不仅可以节水、节能，还能提高水质，增大滤层的截污能力，延长工作周期，提高产水量。
V型滤池是由法国得利满公司开发的一种快滤池，因进水采用V型槽而得名。
V型滤池采用均粒滤料，通过V型槽布水，采用小阻力的滤头滤板分配反冲洗的气和水，滤池中间设H槽排水槽，采用低强度水反冲洗，反冲时滤料微膨胀，边反冲边排水。
它的主要特点是：（1）采用均质滤料，滤层的纳污能力得到增强与普通级配滤料相比，均质滤料颗粒比较均匀，有效粒径较大，能有效消除冲洗时的水力筛分现象，使滤层孔隙率增大，从而提高滤层的整体水反冲洗兼表面扫洗技术。
气、水反冲再加始终存在的横向表面扫洗，冲洗效果好，冲洗水量大大减少。
V型滤池最大的特点是在冲洗过程中引入了气洗，整个冲洗过程分三步进行：①单气洗：松动整个滤层，水冲洗时不易剥落的污物在气泡急剧上升的高剪力下得以剥落；②气水联合冲洗：气冲使得滤料颗粒间的碰撞磨擦加剧，在水冲洗时，对滤料颗粒表面的剪切作用也得以充分发挥，加强了水冲效能；③水冲：单水冲把脱落的杂质带出滤料层。
TS三分离选粉机说明书
TS三分离选粉机说明书中国.朝阳前言感谢用户使用我公司生产的TS三分离选粉机系列产品。
本说明书适用于TS型选粉机的购买者、用户委托的安装公司、操作人员及维修人员。
为了对TS选粉机进行正确的安装、调试、操作、维修和零部件的更换，工作之前，必须认真阅读和理解该说明书。
一、概述：该产品突破常规闭路粉磨系统“粗、细粉”二分离理论，将物料“一分为三”，即粗粉、中粗粉和细粉，该产品系统配置简单、投资低廉，能大幅度提高磨机产量。
其内部结构独特，选粉效率高，节能效果显著，是实施水泥新标准后提高粉磨系统产品产质量的首选产品，引导选粉机技术革新新潮流。
与传统型选粉机相比，T-Sepax高效三分离选粉机具有以下突出的优点：1、将物料“一分为三”，即“粗粉（d＞150um）、中粗粉（60um ＜d＜150um）、细粉”。
一级选粉分离出混合粉中的粗颗粒，二级精确选粉在导向叶片与垂直型转笼所构成的环形空间完成，因此分级精度特高，分选效率更高。
2、T-Sepax高效三分离选粉机与尺寸相近的离心式、旋风式、转子式选究机相比，处理量和选粉机相比，处理量和选粉效率都有大幅度提高，因而更适应大规模生产的需要。
先进合理的结构允许选粉风量、产量和喂料量在较大范围变化而不影响选粉效率。
其分级性能十分稳定。
3、分级原理先进。
结合多种选粉原理，采用航空空气动力学分析方法对整个流场进行了优化设计，使得设备阻力显著减小，节能降耗十分明显。
选粉机转子内装有获得国家专利的涡流整流器，转子内的气流相对于转子只上升不旋转，利用气流进转了后因动量的作用减小了对转子的推动力，节省了驱动功率，减少了磨损。
物料经过两次选粉，分级精度更高、更精确。
4、选粉机主轴采用无级调速。
细度调节方便，灵敏可靠，且调节范围宽。
5、重新优化设计了选粉区，提升区的空间范围，充分利用主体空间增大了料气比，提高了选粉效率。
6、选粉机易损耐磨件部位，如撒料盘、旋风筒蜗牛角、导向叶片和转子分级叶片等均采用耐磨材料制造或进行抗磨工艺处理，其磨损率极低。
G1600-1500辊压机说明书
修改版号：
NCM809A-AM&SM
中材装备集团有限公司南京分公司
G1600-1500 辊压机 安装、使用说明书 NCM809A－AM&SM
编制 校对 审核 审定 共 1 册 / 复用 68 册
本册页数
2012 年 08 月 27 日
修改版号：
NCM809A-AM&SM
中材装备集团有限公司南京分公司
5. 出厂检验及运输 ............................................................................................... 16
5.1 随机文件 ............................................................................................................................................. 16 5.2 检测项目 ............................................................................................................................................. 16 5.3 运输 ..................................................................................................................................................... 17
NPW150使用手册
开始(a)真诚感谢使用本产品。
对氮·磷/COD自动测量装置—NPW-150型，自动测量工矿企业的排水以及河川、湖泊的排水中含氮·磷/COD浓度。
試料水例：氮·磷/COD自动测量系统(b)这个产品，作为财富营养化防止对策在水质污浊防止法中被规定，氮·磷与环境基准及排水基准的测量对应着。
(c)本产品采用120℃二硫酸钾分解法—紫外线吸光光度法对氮素测定或者120℃二硫酸钾分解法—钼青吸光光度法对磷的测定。
COD测定采用紫外线吸光光度法。
(d)本产品的测定采用１流路自动采水系统，氮·磷/COD自动测定。
(e)贩卖品和纯水器组合的时，请参照下一项目。
参照８．１内藏型纯水器 ８．２设备以外的纯水注入对下面的表现主要的方法。
主要的方法方法项目内容測定対象水中的氮·磷/COD浓度測定方法TN ：由于120℃peruokiso二硫酸钾分解法-紫外线吸光光强法的全氮的测量TP ：由于120℃peruokiso二硫酸钾分解法-钼青(Ascorbic acid)吸光光强法的全Rin的测量COD ：2波长吸光光强法(紫色户外的光线254nm/可见光546nm)測定範囲从TN :0～20～200mg/L从(超越0～5mg/L的时候稀释试料水测量)TP :0～0.50～20mg/L从(超越0～2mg/L的时候稀释试料水测量)COD :0～200～500mg/L測定周期同时测量,1小时/1测量的间歇测量(1～6小时设定可)流路1点(f)这个产品，在分析构筑该系统时，需要根据该系统的特性，避免不必要的退化和损伤，电缆的绝缘不良，周围的电的噪音，不恰当的运转条件的设定和校对操作,其他不预期的现象做异常的动作。
(g)｢为了安全｣，因为重要的事记载着，请特别很好地读。
(h)对产品和药品的管理维护，需要专业的技术人员负责。
对于技术方面的修理则由此产品制造商进行修理，或者由产品制造商制定的公司进行修理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CGX 1500·SM-01 共 19 页 第 1 页 CGX 1500 O-Sepa选粉机安装使用说明书
中华人民共和国成都市利君实业有限责任公司 前 言 敬爱的用户：欢迎您使用本公司研制和生产的选粉机，为了让您的设备使用
好，安装好，希望您在安装之前，认真阅读本说明书。货到贵地后，请您按本公司的发货单认真清点，并将货物安放妥善。我公司接通知后将及时派人协同安装人员安装好设备。 也希望您按本说明书备好动力线、 信号电缆线，油管、稀油站压力紫铜管（规格见稀油站说明书），90°弯头、 直接头 ，活接头、减速机用的润滑油、润滑站用的润滑油等。您有什麽宝贵意见和建议可与我公司联系。也欢迎您来我公司参观考查，莅临现场指导。
请注意： 1.由我方提供的变频器和温度测量显示控制仪已按有关参数进行设定，用户不得擅自修改。 2.设备试运行15日后，须停机对全部联接螺栓进行紧固。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn CGX 1500·SM-01 共 19 页 第 2 页 CGX 1500 O-Sepa选粉机安装使用说明书
中华人民共和国成都市利君实业有限责任公司 目 录
前言……………………………………………………………………………… 1 目录……………………………………………………………………………… 2 1. 用途……………………………………………………………………………… 3 2. 主要技术参数…………………………………………………………………… 3 3. 结构及工作原理………………………………………………………………… 4 4. 安装与试运转…………………………………………………………………… 7 5. 操作、维护及检修……………………………………………………………… 12 6. 备件清单………………………………………………………………………… 17 7. 随机附图及易损件目录…………………………………………………… 18 8. 稀油站管道布置示意……………………………………………………… 19
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn CGX 1500·SM-01 共 19 页 第 3 页 CGX 1500 O-Sepa选粉机安装使用说明书
中华人民共和国成都市利君实业有限责任公司 1.用途 本高效选粉机主要适用于水泥、生料粉磨的闭路系统中的分级设备，也可作为石灰石、生石灰、煤和焦炭等物料的分级设备。 2. 主要技术参数 转速 160～250 r/min 空气量 1500 m3/min 转子直径 φ2000 mm 最大喂料量 270 t/h 产量 55～90 t/h
比表面积为3200~3600cm2/g时 电机 型号 YJTG280S-4 功率 75KW（拖动功率） 调速范围 450～1350 r/min 减速器 型号 B2SV-4 速比 6.3 润滑油站型号 XYZ-10G 设备自重 15648 kg
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn CGX 1500·SM-01 共 19 页 第 4 页 CGX 1500 O-Sepa选粉机安装使用说明书
中华人民共和国成都市利君实业有限责任公司 3.结构及工作原理 3.1 结构 本选粉机为改进型高效涡流选粉机，主要由传动装置、回转体、 壳体、润滑站和电器控制柜组成。图一显示的是它的结构简图：
图一 结构简图 3.1.1 传动装置 本传动装置由卧式电机、直交轴齿轮减速器及弹性联轴器等组成。 电机采用普通Y型电机，由交流变频器来改变电机的转速， 使电机转速有较大范围的变化。减速器采用德国FLENDER公司生产的减速器，具有高强度、硬齿面、低噪音和体积小的特点，轴承密封采用的是橡胶唇型密封加精密的迷宫式旋转密封，虽采用润浸式润滑，却无漏油之感。整个传动装置安置在传动支架上。本公司考虑到现场布置问题，大支承架可以90°旋转。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn CGX 1500·SM-01 共 19 页 第 5 页 CGX 1500 O-Sepa选粉机安装使用说明书
中华人民共和国成都市利君实业有限责任公司 3.1.2 回转体 回转体是选粉机分级细化的核心，它有主轴和转子组成，由电机产生的动力经减速器带动回转体旋转。主轴安装在轴毂套内， 轴毂套的上部垂直挂装在支架上，下部由丝杆用拉紧并固定，主轴上部经联轴器与减速器相连， 下部与转子联接。为保证轴套内的轴承有足够润滑和防止灰粒进入，轴套两端设有防尘、防漏油的唇型密封圈。轴毂套外表面粘有耐磨陶瓷片 ，防止外表面受气流的磨损。转子有上、中、下三种钢板(由拉杆固定在轴套上)， 上板装有撒料盘、密封环，上下板之间的翼型叶片沿圆周均匀分布，转子的内部装有涡流打散器，将分选后的涡流空气打散， 减小对风管的磨损。为保证工作的平稳性， 转子体由 “申-克”公司的电子动平衡机进行了精确平衡。轴毂套上装有测温元件以监测轴承的发热温度。 3.1.3 壳体 壳体使气流形成涡流气场，它是钢板和型钢的焊接件。壳体上接细粉出口的弯管，下接粗粉出口的下锥体，顶面设有对称的进料口，侧面有一次进风口和二次进风口。为便于观察及检修，壳体上装有观察门。壳体内部安装有间隙均匀的导风叶，引导气流形成稳定的水平涡流气场。在导风叶的内圈装有挡料板和密封槽。为减小气流对壳体和导风叶等零部件的磨损，壳体和弯管内壁粘贴耐磨陶瓷片，导风叶、挡料圈、密封槽和进料口都经过耐磨技术处理。 3.1.4 润滑系统 润滑油站采用XYZ-10G稀油站，稀油站有油箱、电控柜、和仪表盘组成。油箱上设有齿轮泵、双筒网片式油滤器、列管式油冷却器、电加热器、压力调节器、磁性回油过滤器、油箱温度计、油箱油温信号接点和油箱油位信号接点。齿轮油泵有两台，一台工作，一台备用。当系统压力低于压力调定值时，备用油泵投入工作， 保证向主机继续供油。双筒网片油滤器有两组过滤滤芯，一组工作，一组备用，当工作滤芯需要更换时，变换油阀使备用滤芯工作（ 原工作滤芯组关闭），即可在不停机的情况下，取出工作滤芯 ，清洗或更换滤芯。仪表盘上设有出油压力表和滤油压力表、双针双管压力表和电接点压力表。电控柜设有故障报警鸣喋叭，油箱油温仪表和备用其它润滑点的温度测量仪表，以及油位、油温、油压指示灯，故障灯。油站电信号与主机电控柜电路联网。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn CGX 1500·SM-01 共 19 页 第 6 页 CGX 1500 O-Sepa选粉机安装使用说明书
中华人民共和国成都市利君实业有限责任公司 3．1．5 主电控柜 主电控柜由交流变频器、轴承测温仪表和指示灯组成。变频器可由用户自备，也可以由我公司供货。中心控制室通过电控柜可以实现远距离操作稀油站。当轴承温度超过限制温度时，故障信号灯发亮，运行灯熄灭，主机也停止运行。当油站发生故障时，也会引起主机停止运行。 用户注意：因现场布置的位置及距离不同，故外接润滑油管、润滑站用测压紫铜管（三根）及油温和轴承测温信号电缆线（三芯屏蔽线三根），请用户自备！
3.2 工作原理 粉磨后的粗物料经提升机从进料口喂入，通过旋转的撒料盘均匀撒向四周，因挡料圈的阻挡作用，物料在分散状态下撒落在导风叶和转子之间的选粉区。由于收尘器风机的抽风作用，选粉室内为负压状态，一、二次风口处的空气会自然被吸入选粉室内。粉磨后的含尘气体通常经风管由一次风口进入选粉室。因一、二次风在导风叶片导流作用以及回转的转子叶片和水平分料板的作用之下，空气和物料在选粉区内形成稳定的水平涡流。在气体作用力和离心力的作用之下，在涡流中旋转的细小轻微的颗粒随气流被吸入转子内部，经出风口由收尘器收集成为成品；粗重颗粒则下落。而刚被吸入转子叶片区的较粗颗粒或较重颗粒在离心力的作用下被抛撒出转子，颗粒在分选区内旋转着向下运动，在稳定的水平涡流中再次进行分选。这样，经过多次分选后，超过规格的粗颗粒最终被收集到下锥体，通过锁风阀经输送设备输送进入磨机再磨。由于我们设计的翼型叶片其外圈周向的分布空间距离小于内圈， 而且叶片截面长度长于一般叶片，所以，我们的叶片选粉区范围比较宽。进入转子中间的带细粉旋转上升气流，在涡流打散器作用下，气流方向变旋转上升为直线上升，从而减少对风管和轴套的表面磨损。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn CGX 1500·SM-01 共 19 页 第 7 页 CGX 1500 O-Sepa选粉机安装使用说明书
中华人民共和国成都市利君实业有限责任公司 4.安装与试运转 4.1 安装 4.1.1 安装前的准备 4.1.1.1 在安装选粉机的楼板上按工艺平面布置图确定设备位置，划出基础中心线以便确定0°、90°、 180°、270°的方位，并划出安装支座的基准线（见图二）。
图二 方位示意图
4.1.1.2 在楼板标注的相应的位置上安置支座，找正支座上的基准线和楼板上的基准,二者的偏差不超过±5mm,校正各支座的中心距尺寸，随后将支座点焊固定。 4.1.2 安装壳体 4.1.2.1 检查陶瓷片是否受潮，是否有脱落，注意保护贴陶瓷片处。 4.1.2.2将选粉室未装上的两条护腿焊接上，打磨平整，将选粉室放置在支座上，。 4.1.2.3 把选粉室调整到支座的安装基准线上，用螺栓临时固定。 4.1.2.4 调整选粉室各个支脚高度，使得选粉室顶板水平偏差±2mm之内。 4.1.2.5 最后固定好选粉室。
注意：安装时保护好贴陶瓷片处，吊装时严禁碰撞。 4.1.2.6 将下锥体从基础孔的中间吊起，与选粉室壳体下法兰连接，在两法兰之间垫石棉
