选粉机施工方案
高效选粉机施工技术方案
一、概述
工程名称：新泰中联泰丰水泥有限公司4000t/d新型干法水泥熟料生产线。
工程地点：该项目位于新泰市汶南镇南约5km伊家屋村西头，南侧为大海山，北侧距重兴水库约500m，东北侧泰新高速公路最近距场区约1.2km，在场区北侧约350m、与重兴水库之间有一条近东西向铁路穿过，为新矿集团汶南煤矿铁路专用线。
2.工作原理:
粉磨后的物料由选粉机的进料溜子口喂入，物料通过旋转的撒料盘和固定的缓冲板的作用在分散状态下被抛向导向叶片和转子间。一次风的送入，使物料在旋转的空气中进行分选，分选主要是根据离心力与旋转气流的向心力的平衡，达到有效的分级。二次风的送入增强了旋风作用，以保持必要的平衡，粗颗粒向下旋到导向叶片处仍被进入的一、二次风进行分选。
粗颗粒继续向下流动，当经锥体处时再受进入的三次空气的再一次分选，使之进一步除去混在粗粉中的细粉，最后选下的粗粉经锥体出料口排出。细粉由转子中心和空气一起由弯管排出，经收尘器收集为成品。
本机为负压操作，选粉空气可以是含尘气体，或外部空气或两中空气的混合体。作为一、二次气体从各自的空气入口沿切线方向进入选粉机，三次空气由下部锥体的三个方向进入选粉机，一、二次空气通过具有一定角度的固定导向叶片及转子的格板形成涡流，物料受气流作用分成粗粉、细粉。
靠这种独特的结构使物料能得到多次重复分选，而每次分选都是根据明确的力的平衡来完成，即使在设备大型化后方能形成一个均衡稳定的水平式涡流，
物料在选分区停留时间相当长，这保证了O-SEPA选粉机能在不同工业领域中的广泛应用。
二、技术参数
产品的各种技术参数：
详见工艺设备表
三、安装前的准备工作及安装中的注意事项
3.1 安装前应详细阅读随机技术文件及设备提供的图纸和说明书,并且对施工人员进行技术交底,确保安装第一环节的准确性。
3.2 按设备的发运清单核查全部零部件数量及质量,并做好开箱验收记录。
3.3 对土建提供的基础根据其交验资料进行核对,并对基础质量进行检查,合格后移交给安装单位进行下一步工作。
3.4 对施工人员进行安全教育,并对现场施工进行有效的安全防护.
3.5 按顺序安装,每进行一步,要按公司的质量保证体系进行操作，确保质量第一原则。
3.6转子部件的零部件，必须按制造厂家指定的标记进行组装。
四、O-SEPA高效选粉机安装
安装前认真核对基础尺寸,基准线允许偏差±1.5mm,各基准中心线允许偏差±1.0mm,认定无误后,按如下工序进行安装：
4.1 在安装选粉机的楼板上确定和标记0o、90o、180o、270o的方位，并确定和标出安装垫铁的基准线（见图一）
27090o
180o图一 安装基准线的确定
4.2 在楼板标注的相应位置上安置垫块，找正垫块上的基准线和楼板上的基准线，二者的偏差不超过±1mm ，校正各垫块的中心距尺寸，随后将垫块点焊固定。
4.3 转子和锥形料斗的临时安装（见图二）
4.3.1 在安装选粉机的横梁处架设起支架，暂时固定转子，使其中心线和立轴中心线基本一致。
图二转子和锥形料斗的临时固定
4.3.2 采用临时支架，在横梁下安放锥形料斗，检查其方位，校正料斗中心线，使其与主轴中心线基本一致。
4.4 壳体的安装（见图三）
图三壳体安装
4.4.1将壳体放置在垫块上。
4.4.2 把壳体调整到垫块的安装基准线上，用螺栓临时固定。
4.4.3 通过调整各组垫片放平壳体，使得安装传动支架的四个平面的平面度在±2mm之内。
4.4.4 壳体最后固定好后，将垫片和垫块点焊在一起。
4.5 弯管的安装
4.5.1安装弯管，使得弯管的出口方向按要求的方向。
4.5.2 在壳体和弯管之间放入衬垫并用螺栓拧紧。
4.6 传动支架的安装
4.6.1 对准定位孔，用螺栓暂时将支架和壳体固定。
4.6.2通过调整壳体和传动支架之间的垫片，调整支架上平面的平面度，用精密的水准仪检查使上平面的平面度保持在0.05mm范围内。
4.6.3 校准水平后，装入定位销，并拧紧螺栓。
4.6.4 重新检查支架上平面的平面度，确保平面度在±0.05mm范围内。
4.7主轴和转子的安装
4.7.1调整立轴方位，认准润滑油出口和净化空气入口的方向，然后从传动支架的孔中缓慢下落到对准轴的键和转子的键槽，缓慢地插入转子轴孔中。
4.7.2提起临时支撑在横梁上的转子，拧紧锁紧螺母。安装螺栓以防锁紧螺母松动。
4.7.3调整主轴，使其对准定位销孔，装入定位销用螺栓固定。
4.7.4安装立轴的支撑板，并用螺栓固定。
4.7.5安装主轴套和出料弯管之间的密封盖，放入衬垫，用螺栓固定。
4.7.6调节密封圈，使其间隙μ保持在规定范围，然后用螺栓固定。
4.8减速器的安装（见图四）
4.8.1调整减速器的方位，对准定位销孔，在传动支架上放置减速器。
4.8.2装入定位销，用螺栓固定底座和支架。
4.8.3以立轴的半联轴器为准，调校减速器中心用精度为0.01mm的测微仪和厚度规测量二半联轴器的端面偏差和径向偏差：
Ⅰ端面偏差A-B在0.15mm之内
Ⅱ径向偏差C在0.20 mm之内
4.8.4中心校准后，将定位销装入减速器和底座，并用螺栓固定。
A
图四减速机的安装
4.9锥形料斗和调节阀门的安装
4.9.1在锥形料斗和壳体之间安放好衬垫，用螺栓固定锥形料斗。
4.9.2安装调节阀门
4.9.3锥形料斗和调节阀门安装完毕后，紧固固定板上的螺栓，焊接固定垫块和横梁。
4.10管道安装
4.10.1安装之前，所有管道内部须经干净的压缩空气清洗。
4.10.2按照图中的润滑油进口，纯净空气进口的方向安装管道。
4.10.3润滑油站建议安放在土建楼板上，并制作润滑油站底座。
五、试运转
在上述工作安装、调整完成后,方可进行无负荷试运转和负荷试运转.
5.1 无负荷试运转
5.1.1 准备工作
(1) 所有参加试车人员，都必须熟悉设备说明书和有关技术文件，了解设备的构造和性能；掌握操作程序、操作方法和安全规程。
(2) 首先检查各应试部分和相关部分是否已达到安装要求，检查各处螺栓是否已按要求拧紧。
(3) 准备好各种试车工具，如手锤、扳手等，并准备部分润滑油脂。
(4)检查设备内腔，不许有施工中遗留下的东西，特别是黑暗部位和不易查看部位更要认真检查。
(5)检查各润滑系统和传动部件是否按设备的技术文件要求加入适量的润滑油、脂，检查电机轴承注油情况，并对供油管路上的各种阀们进行检查，确认动作是否灵活，关闭方向是否正确。
(6)高效选粉机的主电机进行单独空载运转两小时，查看电机的旋转方向是否符合设备运转要求。
（7）试运转前手动盘车旋转转子有无卡滞现象。
5.1.2高效选粉机单机无负荷试运转的规定时间为4小时。
5.1.3空载试运转中的设备调整及检查内容
试运转过程中，要仔细观察设备各部分的运转情况，发现问题及时调整。
(1) 检查选粉机上部轴承，温度不应高于环境温度40℃，当超过此值时，应停止试运转。
(2) 检查选粉机运行中内部是否有不正常的噪音和振动。
(3) 检查设备运行过程中是否有螺栓松动的现象。
(4) 检查设备减速机是否有不正常的噪音发生；是否有漏油现象；内部油位的变化。
(5) 检查设备润滑系统油泵是否有不正常噪音。
(6) 检查润滑系统的过滤器进出口压力有无异常变化。
(7) 检查润滑系统中油位、流量及温度的变化。
(8) 检查润滑系统润滑油的冷却水温度和流量的变化。
（9）检查润滑管道是否有漏油现象发生。
（10）检查并拧紧各连接螺栓。
（11）空气量的分配
在空负荷调试运转中将一、二、三次进风口处的阀门按下列风量要求调节到合适位置并固定好阀门：
一次空气占总空气量的67.5%；
二次空气占总空气量的22.5%；
三次空气占总空气量的10%。
5.2负荷调试运转
设备通过空载试运转并进行必要的调整后进行负载试运转目的在于检测有关技术参数是否达到设计要求，对设备存在的问题进行调整。
无负荷试运转合格后，方能进行负荷试运转，加载程序可按磨机运转计划进行。
5.2.1 负荷试运转中除满足无负荷试运转要求外尚需满足下列要求：
a、各轴承温升不得超过40℃；
b、各连接部位和密封部位密封良好，不得有漏风、漏灰、漏油现象；
c、电动机电流正常。
5.2.2开车顺序
a、开启收尘器及其系统风机（注意风机调节板逐渐的开大）；
b、开O-SEPA选粉机；
c、开磨机的输送设备；
d、开磨机；
e、开磨机的喂料设备。
5.3停车顺序
停车顺序与开车顺序相反。
5.4 操作
在整个系统中，操作者通常控制以下四个方面，既选粉机风量、选粉机转子转速、磨机的卸料量、选粉机各入风口的开度。
5.4.1选粉机风量
一般选粉机系统风量的控制在设计系统时已确定，在系统正常操作时带收尘器风机的气流调节板全开时正常工作，而无必需调节其开度。
在正常操作时通过下列可间接地确定适宜的选粉机风量。每一处的鼓风除非变化每处的气流调节板的开度，风量可由磨机出口风管的通风来确定。在选粉机系统中每处气流调节板的开度是根据以下的原则建立。
a、每次积灰点的抽风量须保持在最小量，以防止灰尘发撒；同时为防止在水平管道中积灰，风速须在20m/s以上。
b、为控制磨机的通风量，应该调节气流调节板，使出口风静压在50mmH2O 左右。
c、导入冷风进入选粉机的气流调节板应尽可能开大。
5.4.2选粉机转子的转速直接影响着产品的细度，增加转速可以提高产品的比表面积。
转子转速与产品细度之间的关系基本为：
V r±0.65m/s→比表面积±100cm2/g
V r=Дd N/60m/s
D:转子直径（m） n：转子转速（r/min）
5.4.3磨机的卸料量
在磨机系统正常控制的基础上，这仪流量可通过磨机卸料斗式提升机电机的电流或功率得以观察。因此，对某一特定情况下的产量，找到磨机卸料斗式提升机电流或功率的最佳值是必要的。找出斗式提升机电流最佳值的方法：
a、要求整个粉磨系统过程保持稳定。
b、选择几个实验值以确定磨机卸料斗式提升机的电流。常通过调节磨机的喂料量而自动控制这一电流。
c、调节选粉机转子的转速以得到比表面积值范围在目标值±100cm2/g之内。
d、在这种情况下继续操作2分钟，整个粉磨系统中予调的斗式提升机的电流是稳定的。
e、在以后的2小时内，取样品3～5次，混合这些样品并测量比表面积S P(cm2/g)，同时也测量Q p(t/h)和系统各电机的功率P（KW）。
f、记录斗式提升机电机电流的每一次实验值，重复上述操作2～3次。
g、在每一次试验后，计算估算产量Q，（t/h）和估算能耗W，（KWh/t）:
Q p，= Q p× (S p)1.3
目标的比表面积
W，= P/ Q p，
通过Q p，和 W，值的比较，确定斗式提升机电流的最佳值。
5.4.4选粉机各入风口的开度
a、一次风管气流调节板基本上全打开，当来自积灰点的粉尘发生散射时可适当关小气流调节板。
b、二次风管气流调节板基本全打开，当来自积灰点的粉尘发生散射时可适当关小气流调节板。
c、三次风管气流调节板基本上打开50%。
六、主要施工人员及机具配置6．1 主要施工人员一览表
6．2 主要施工机具一览表
七、选粉机安装施工流程及检验

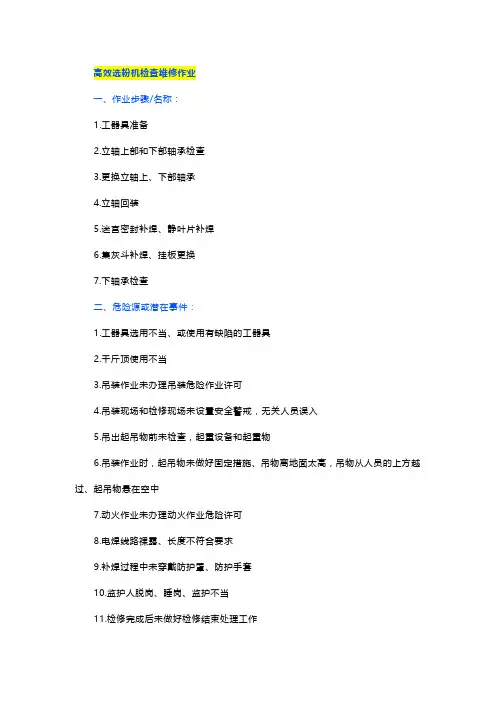

八、施工安全措施
8.1进入施工现场的所有工作人员及指挥人员要严格遵守公司有关的安全规定，并按各安全操作规程进行实施。
8.2建立具体的安全施工管理机构，项目副经理兼职安全负责，施工班长具体负责对施工现场进行安全检查与监督，安全工作逐级负责并与经济挂钩。
8.3吊装大件时要保证人、设备、质量三安全，不可麻痹大意。 8.4焊接设备的接线与二次线布置要按规范实施，做到安全用电。 8.5进入施工现场要佩齐劳动保护用品，做到我要安全，我会安全。
新泰中联泰丰水泥有限公司4000T/D新型干法水泥熟料生产线项目
高
效
选
粉
机
施
工
方
案
江苏江安集团有限公司
最新o-sepa选粉机的原理及构造资料讲解
2008-03-28 | 浅析高效选粉机为何不高效 标签：选粉机分级颗粒sepa物料 谭传德 点击祥情 摘要：本文介绍了O-Sepa选粉机的工作原理；分析其不高效的原因和不足；提供了改造的方法和途径。使大家对O-Sepa选粉机在使用过程中存在的问题有一个正确的认识，同时为解决实际生产中存在的问题，提供了行之有效的方法。 关键词：粉磨，圈流，高效选粉机，选粉效率，分级。 O-Sepa选粉机，作为第三代选粉机的典型代表，具有很高的选粉效率，以高效著称，被人们誉为高效选粉机，而多年来，在我国经过上百家大中型水泥厂的使用，发现O-Sepa选粉机实际使用效果跟我们预期的希望值还有差距，还存在不少问题：弯管内陶瓷挂片磨损严重，使用寿命短；导流叶片易变形；壳体易磨损；壳体内易积料；特别是选粉效率普遍不高。据调查：O-Sepa选粉机在我国水泥厂实际使用中选粉效率一般都波动在19%～45%范围，使用较好的厂家其选粉效率也不过在50%左右，致使粉磨系统过粉磨现象严重，磨机台时产量不能得到应有的提高，造成吨产品电耗高、粉磨系统不经济。 人们都说O-Sepa选粉机的涡流分级原理先进合理，选粉力场稳定，分级精度高，为何在实际中选粉效率普遍不高呢？笔者对此作一简要的分析。 1．工作原理 O-Sepa选粉机的结构是一个涡壳形旋风筒，内装笼形转子，转子外圈装有一圈导向叶片，转子上部是900弯头的出风管和进料口，转子的下部是粗粉锥。工作原理：被选物料从顶部的进料口进入，落在旋转的撒料盘上，由于离心力的作用物料被抛撒出去，撞到缓冲板而改变方向自由下落，在转子和导向叶片之间的环形空间内形成料幕。一次风、二次风从壳体两侧互成1800的两个切向进风口进入，通过导向叶片导向，与转子的旋转作用相结合，形成强烈的水平旋转流分离场（涡流场），强大的剪切力能将物料团块打碎，给高效选粉创造条件，较细颗粒因离心力作用小于气流的向心吸力随气流穿过转子叶片进入转子内，从中间风管被抽出，由除尘器收集；较粗颗粒在下落的过程中，因离心力作用大于气流的向心吸力撞向导向叶片，且不断受到水平切向气流的冲刷，将粘附在其上的细粉不断地冲刷下来，进入到笼形转子的中间。落入灰斗粗粉中的合格细粉，会被灰斗上圆周均布的三个三次风的清洗，使细粉选出。 2．分级的三个环节
OSEPA选粉机说明书
OSEPA选粉机说明 书 1
诚信贵于金，包容宽于海，道德高于 山 O-Sepa选粉机 说 明 书 中国·江苏 盐城市兰丰环境工程科技有限公司 地址：江苏省盐城市盐都区丰宇工业园邮编：224014 销售热线：服务热线：
一、概述 (2) 二、型号说明 (2) 三、结构及工作原理 (3) 四、技术参数表与性能特点 (4) 五、安装 (7) 六、调试 (9) 七、使用、操作和维护 (11) 八、定货须知 (13) 说明：1）若因我公司技术改进所产生的结构和技术参数的变化，在不影响使用性能的情况下，我公司恕不另行通知； 2）若说明书中内容与实物不相符，以实物为准。 ( 3月版 / 3月印刷/ 本次印刷 100 本)
一、概述 1979年日本小野田公司创造了O-Sepa选粉机，1986年中国开始引进，当前国内的O-Sepa选粉机技术均起源于日本小野田技术，不同厂家针对国内O-Sepa选粉机的使用环境和国内现有的操作技术不断改进，我公司为了提高新型干法生产线粉磨技术，大力推进O-Sepa选粉机的使用，消化吸收了国外先进技术的基础上结合具体生产实践，在选粉机上做了大量的改进，推出了使用效果更好、效率更高的改进型O-Sepa选粉机。 二、型号说明 1.品种、规格 我公司生产的改进型O-Sepa选粉机是第三代选粉机的发展和延伸，一般粉体工业用的规格包括N500～N5000。 型号的组成及代表意义 N □□□□ 选粉机标准状况下的处理风量（Nm3/min） O-Sepa选粉机代号 2.用途及适用范围 改进型O-Sepa选粉机在水泥生产过程中主要是水泥圈流粉磨系统中的分级设备。也广泛应用于其它物料的分级，它具有高产低耗、处理量大、操作维护简单、产品颗粒级配范围窄等特点。 3.使用环境条件： 使用环境要求：温度: -25℃～+45℃； 湿度: ≤50％（40℃），≤90％（20℃） 海拔: ≤1000m
立磨安装施工方案培训资料
施工方案与技术措施 一、工程概况 工程名称：*＊*****年产120万吨矿渣微粉一期工程 工程地点: ****** 招标人:******＊ 工期:计划开工日期为20１2年0９月1５日,竣工日期为2013年０4月１5日，工期213日历天。 本工程为*****＊年产1２0万吨矿渣微粉一期,分为原料系统、磨料系统、成品系统。 工艺流程： 矿渣原料→胶带输送机→筛分楼→胶带输送机→矿渣储仓→胶带输送机→喂料楼→立式辊磨机→经过研磨、烘干→斗式提升机→成品库。 本次招标范围： 包括机械、(高低压)电气及自动化(包含相关安装辅材的采购）、桥架安装及电线电缆敷设、非标（风管、溜槽、支架,含阀门）制作安装、保温及耐火材料、各类支架、设备一次灌浆施工等，区域内管网的敷设安装(包括与业主管网的对接）压缩空气系统、氮气系统、煤气系统、循环水系统等的施工。 本工程安装重点： 磨机主体设备包括磨机主传动机构、磨盘部、磨辊系统、选粉机、磨机底座、外壳、平台、基础架等部件；另外立磨机所涉及的液压、润滑系统包括磨辊加压液压系统、磨辊轴承稀油润滑系统、磨辊主减速机稀油润滑系统、磨辊主电机稀油润滑系统等。 其他设备包括: 主排风机、斗式提升机、胶带输送机、收尘器、矿渣仓、电气控制等。
二、编制说明 １、本工程施工组织设计根据****＊＊*年产120万吨矿渣微粉一期工程招标文件及我公司类似项目的施工经验编制。 2、依据国家或行业规定的相关标准及建设方提供的有关图纸、说明书。 3、编制原则:本施工组织设计中对施工方案选定的原则是：降低造价、提高工效、保证工期、确保质量、安全可靠、科学合理和切实可行。 4、总体主导思路 根据本标段工程特点,结合我单位的技术装备能力和实践经验，为确保实现工程质量,安全和工期的规划目标,施工组织的总体主导思路是: 抓紧准备施工机械，上足工程专业技工; 现场施工同步展开,合理安排人、材到位; 突出工程施工特点,有序过渡有序可控； 统筹安排网络管理,阶段目标限期完成; 确保人员设备安全,工艺材料质量严控; 精工细作确保合格,各方协力提前竣工。 三、施工程序 原料系统：矿渣储仓→胶带输送机→斗式提升机 磨料系统：立磨机→主风机→热风管→设备安装→循环水系统→氮气系统→液压、润滑系统→煤气管道 成品系统:斗式提升机→压缩空气系统 四、各主部分施工方案 (一)、立磨机安装方案与措施 1、立式辊磨机简介 １.1、本工程安装重点为立式辊磨机一台,型号为:LＧＭＳ4624A，磨盘辊道名义直径：?4600mｍ,磨盘转速：２４.3r/ｍiｎ,主磨辊名义直径:?23６0mm,辅助磨辊直径:?16００ｍm，磨辊数量：2+2,主辊最大辊压力:单辊2100KN,生产能力：９0t／h。 1．2、本工程立式辊磨机为中信重工研制开发的LGMＳ４62４A型立式辊磨机，其结构简图如下：
压缩机维护检修规程
中压原料气压缩机维护检修规程目次 1总则 2检修周期和内容 3检修与质量标准 4试车与验收 5维护与故障处理
1总则 1.1主题内容与适用范围 1本规程规定了高压乙烯卧式往复式压缩机的检修周期和内容、检修与质量标准、试车与验收、维护与故障处理。 1.1.2适用范围 本规程适用于高压乙烯卧式往复式压缩机的维护与检修。 1.2编写依据 本规程主要参考SHS03006-92石油化工设备维护检修规程——化工设备《超高压卧式往复压缩机维护维修规程》、随机技术资料及实际检修经验总结等资料编写。 2检修周期和内容 2.1检修周期（见表1） 表1 单位：月 注：监测手段齐全，经有关领导批准，可适当调整检修周期。 2.2检修内容 2.2.1小修 a、检查、更换辅助油泵、主油泵密封环等； b、检查、清洗循环水视镜、油池视镜； c、检查、更换活塞杆冷却油封； d、检查、更换一、二级气阀； e、检查、更换一、二级气缸填料； f、检查、更换一、二级活塞杆； g、检查、更换一、二级支承环； h、更换气缸部分活塞环； i、检查安全阀工作灵敏性，如有必要应更换其阀座或阀瓣； j、清洗运动机构润滑油系统的各油过滤器，必要时调整油压调节阀； k、检查配管联接螺栓有无松动、变形等缺陷，并做相应处理； l、更换不合格的压力表、温度表； m、检查、更换一、二级出口单向阀； n、消除机组的泄漏； o、检查、清洗乙烯系统过滤器；
p、检查盘车器发现异常时予以修理或更换； 2.2.2中修 a、包括小修内容； b、检查、测量传动部分各部零件配合间隙； c、根据检查和运行情况，必要时可对某个系列进行解体检查，测量各部间隙及曲臂开度，并酌情调整； d、检查、修理主、辅油泵； e、油冷却器检查、清理；更换密封环，试压； f、更换润滑油（按质）、清洗油箱、及各润滑油系统； g、更换全部一、二级单向阀； h、按使用寿命更换气缸填料； i、检查校验全部压力表、安全阀； j、进行气、油、水报警、联锁功能检查，并检查所有视听仪表装置，工作是否正常，以便不正常时进行更换； k、清洗气阀，检查密封面磨损情况及气阀弹簧的损坏情况，对已有损坏的气阀应予以更换，待以后修复后再行使用； l、检查连杆螺母的松紧止动情况；检查活塞紧固螺帽紧固及止动情况； 2.2.3大修 a、包括中修内容； b、检查、修理机身； c、检查、修理曲轴； d、检查、修理连杆； e、检查、修理十字头； f、检查、修理中体； g、检查、修理气缸； h、检查、修理内部油系统； 3检修与质量标准 3.1拆卸前的准备 a．检查设备运行技术状况和监测记录，分析故障的原因和部位，制定详尽的检修技术方案； b．熟悉设计图纸和技术资料； c．检修所需的工、量、卡具齐全；
选粉机常见的故障及解决方法
选粉机常见的故障及解决方法 关键词：选粉机，键槽磨损，键槽滚键，故障问题，解决方法，碳纳米材料，索雷工业闭路粉磨系统是水泥工业生产中最普遍采用的生产工艺之一，其目的是为了提高粉磨系统的生产率，降低生产能耗，提高台时产量。选粉机作为核心选粉设备发挥了重要作用。 选粉机常见故障问题及解决方法
如何修复选粉机键槽滚键磨损以及修复的实际操作步骤。 选粉机键槽滚键磨损修复实际步骤 1.根据轴颈磨损情况及设备转速，制定详细修复工艺； 2.键槽磨损较小，并且配合部位有基本尺寸，可以直接涂覆材料进行装配； 3.键槽滚键，导致键依托面缺损时，需要做以下修补措施： ①补焊缺损部位，恢复基本尺寸，利用补焊时需要注意控制补焊热应力，避免金属变形、开裂、掉块等现象。 ②补焊后的部位，采用钳工手段修磨到配合尺寸及精度，或通过件加工。 ③在无法实施补焊措施下，可以在磨损部位钻孔攻丝，固定螺栓的方式固定配合键。 4.表面清理，除油，粗糙处理；涂油迹可以利用明火进行燃烧碳化后再进行清理； 5.严格按索雷SD7101H碳纳米聚合物材料的混合比例，充分混合均匀，至无色差； 6.更换标准新键，并在键表面刷涂SD7000脱模剂，备用； 7.在键配合的轴孔内同样刷涂SD7000脱模剂，备用； 8.将调和好的索雷SD7101H 材料涂抹在键槽磨损部位和轴颈部位，确保与金属粘结，并将磨损部位配合间隙充实； 9.安装标准新键，装配轴上部件，确保有多余材料被挤出；
10.固化。 选粉机键槽滚键磨损修复案例 键槽配合是传递扭矩的一种常见形式。联轴器与轴通常采用键槽及过盈配合，如出现配合间隙后设备的启动、停止时作用力将破坏键槽，严重时将造成滚键及轴颈磨损。 某企业的中信立磨选粉机键槽出现严重磨损后，利用补焊固定键槽方法修复后加剧了损毁程度。对于此类问题索雷工业给出了科学分析和解决方案，并给予了相关设备的现场技术指导，具体如下：选粉机：轴径140mm、配合长度200mm、轴颈磨损1-2mm不均、键槽滚键。
选粉机的常见故障产生的原因及处理方法
选粉机的常见故障产生的原因及处理方法 选粉机主要应用于粉磨的分级与处理，由于其应用环境粉尘较大，环境恶劣，因此会经常出现一些意想不到的故障。所以，我们要想保障选粉机能够安全稳定的高效运行，就必须了解和掌握一些选粉机的常见故障产生的原因及处理方法，这对我们日常的设备维护也是很有帮助的。废话不多说，下面让我们来看看选粉机的常见故障问题都有哪些？ 1：齿轮箱发热或“冒烟”。 产生原因：齿轮箱缺油，润滑不良，油质不良。超载使用。传动体本身故障。 排除方法：改进润滑加油或换油。控制负荷或改进传动设计。按“烧油”、“胶合”、“热塑变形”等具体分析对症处理 2：锥齿轮齿根裂纹或断折。 产生原因：牙齿接触面不良。侧隙有合适，轴向有窜动。锥齿轮精度超差。 排除方法：调整接触面。调整侧隙，消除窜动。更换锥齿轮。 3：齿轮严重点蚀和剥落。 产生原因：轴承间隙过大，轴承磨损严重。材质或热处理不良。超载使用。 排除方法：修理或更换轴承。改进材质，改进热处理。控制负荷。 4：齿轮箱产生振动和噪音。 产生原因：牙齿接触面不良。侧隙有合适，轴向有窜动。锥齿轮精度超差。 排除方法：调整接触面。调整侧隙，消除窜动。更换锥齿轮。 5：齿轮磨损严重。 产生原因：防护密封不良。油质不良，油中有杂质。材质不良。 排除方法：加强防护密封。清洗换油。选用耐磨材质。 6：齿轮热塑性变形和胶合。 产生原因：润滑不良，少油、无油。高速超载使用。 排除方法：清洗油箱，换油加油。控制速度，控制负荷或改进设计 7：风机与电机两轴不同心。 产生原因：叶轮不平衡。风机进出口风门不在正确位置。基础刚度不够牢固。地脚螺栓松动。风机叶轮积灰。 排除方法：找正使两轴同心。校正平衡。调节好风门位置。加强基础，增加刚度。检查拧紧螺栓。停机后打开检修门清灰。 8：选粉机叶片打坏或掉落机体摆动。 产生原因：叶片质量不好，重量不一致。叶片固定螺栓松动。安装不正，产生向上或向下偏斜。 排除方法：更换叶片，称重均匀安装。检查螺栓，加垫圈拧紧螺栓。调整安装位置。 9：滚动轴承发热响声异常。 产生原因：润滑不良，缺油磨损严重。横轴端法兰螺栓松脱滑牙。配合松动，游隙增大。上部调整螺母丝扣滑牙 排除方法：及时加油，短时加大油量。重新攻丝改大螺栓。拆换修理。处理轴头，重新车丝，换螺帽。 10：选粉机电流突然增大 产生原因：下部或上部滚动轴承烧坏。涨圈变形，断脱卡死。喂料中混入大块杂物塞死撒料盘上部出口。立轴下端大螺帽松动，撒料盘毂下降。 排除方法：检查更换轴承。检查更换涨圈。清除杂物。拧紧大螺帽。
氮气压缩机检修方案
氮气压缩机组检修方案设备编号： A-GB/GT004 编制： 审核： 审定： 九江石化总厂建安公司维修车间 二OO七年五月
目录 1 机组概括 1.1 工艺流程概况 1.2 设备结构简介 2 施工任务 2.1 任务来源 2.2 任务明细 2.3 技术要求 3 修理质量目标 4施工前的准备工作 4.1 人员组织体系 4.2 专用工具、起重绳具、通用工具及量具、保护盖板（专用）、零件标识工具、零件存放设施（零件架、枕木、转子架） 4.3 备品、备件、低质易耗品、劳保用品的准备 4.4施工场地整治要求：机组停用检修工艺、电气安全要求、其他兄弟单位工程配合 4.5 图纸及空白检修记录、技术参数要求 4.6 施工时间进度安排 5 压缩机检修 6 透平检修 7 零部件及外观检查 8、机组对中要点及技术要 9 施工修理范围和重点检查部位 10试车与验收
1 机组概况 1.1工艺流程概况 来自空分工号压力0.706Mpa，温度22℃、流量约16955M3/h的氮气经消音器进入氮气压缩机，经三级压缩后的氮气压力为 5.248Mpa，温度93℃，再经出口冷却器冷却至40℃，分两路，一路送往液氮洗工序作为洗涤剂和合成气配氮用，一路作为空分工序的循环氮，其余的送往高压氮压缩机，此段设有三回三防喘振阀FV-052。 1.2 设备结构简介 氮气压缩机由瑞士苏尔寿制造，蒸汽透平由德国西门子与杭州汽轮机厂共同制造。压缩机与蒸汽透平通过膜片式联轴器联接。 机组设有调节、控制、保安系统。 润滑油、调节油与空压机组共用一个系统。 压缩机为离心式，单缸3段，垂直剖分结构，透平型式为凝气式。 2 施工任务 2.1 任务来源 本次检修施工任务来源于2007年化肥装置停工检修第TX07F1-165项。 2.2 任务明细 2.2.1透平大修 ①检查两端轴承及油封间隙，超差更换，对轴承进行无损检查，对轴承座 两侧拉杆密封套检查，漏油处理，检查轴承座气封管路应畅通； ②快关阀阀杆密封泄漏油处理，更换O型环，检查阀杆密封套的间隙， 超差更换，阀杆着色检查，检查阀头与阀座的密封情况，必要时研磨处理； ③转子与各部位静止件的间隙检查，修复或更换间隙大的部件，转子各部 位跳动检查，无损检测，内缸与外缸各部位间隙检查，调整超差部件，转子接地电刷检查更换； ④根据检查鉴定情况，确定转子是否清洗； ⑤油动缸和错油门检查清洗，更换O型环及油动缸密封组合件； ⑥检查高、中压调节阀杆及阀头连接情况,检查高丈夫调节阀座环的固定 情况,对调节阀杆无损检查,检查调节阀杆与阀套间隙情况,必要时更换,更换调节
选粉机调整
O-SEPA选粉机使用过程中的调节 2008-9-8 O-SEPA选粉机使用过程中的调节 文洪拥华 0概述 选粉机作为工业粉磨系统的重要组成部分，自诞生以来已经历了三代。第一代离心式选粉机本身的改进在于改善物料在选粉机内的分布状况，提高在气流中的分散性；第二代旋风式选粉机在于减少细粉随回风的循环，降低选粉室内的选粉浓度；而1979年由日本小野田株式会社研制成功的第三代O-SEPA选粉机，不仅保留了旋风选粉机外部循环的优点，而且应用平面螺旋气流选粉原理，根本改善了选粉条件。特别是在生产比表面积350m2/kg以上水泥成品时所表现出来的良好性能，在中国新型干法生产线上被广泛应用于生料磨和水泥磨系统中。 1 O-SEPA选粉机的结构及工作原理 O-SEPA选粉机的基本结构如图1所示。 其工作原理是：待选物料由上部的两个进料口喂入选粉机，通过撒料盘、缓冲板充分分散，落入选粉区。选粉气流大部分来自磨机，通过切向一次风进口和二次风进口进入，经导向叶片水平进入选粉区。在选粉机内由垂直叶片和水平叶片组成的笼子，回转时使内外压差在整个选粉区高度上下维持一定，从而使气流稳定均匀，为精确选粉创造了良好的条件。物料自上而下，为每个颗粒提供了多次重复分选的机会，而且每次分选都是在精确的离心力和水平风力的平衡条件下进行。细粉从外向内克服了边壁效应的不利影响。由于选粉距离较长，最后落入锥体部分的颗粒又经过三次风再次风选，选粉效率大为提高。
2 O-SEPA选粉机的调节 尽管O-SEPA选粉机有着先进的工作原理，但在中国上百家大中型水泥厂使用中，普遍发现该选粉机和人们预期的效果存在着很大的差距，这些差距一方面来自选粉机本身在结构上还存在一些不足，另一方面O-SEPA选粉机在使用过程中的调节非常（去掉）不当直接影响到选粉机的实际使用效果。下面结合我公司的O-SEPA选粉机在 Ф3.8×13m水泥磨上的使用情况来谈谈O-SEPA选粉机的调节。 2.1细度的调节 （1）比表面积的控制 O-SEPA选粉机成品比表面积的控制可以通过改变选粉风量来实现，当通过选粉机的风量小于其设定值时，产量由于选粉效率偏低而减少，当通过选粉机的风量大于设定值时，则很难获得设定的比表面积。同时，由于颗粒分布变窄，对水泥的早期强度不利。因此，一般情况下单独使用改变风量来控制水泥比表面积的方法较少，主要采用调整O-SEPA转速来控制。转速和产品比表面积之间的关系可用下式确定。 V R每增加或减小0.65m/s，比表面积增加或减小100cm2/g，筛余减小或增加1.2-1.4%。其中：V R=D*3.14R/60 式中：V R----转笼圆周速度m/s， D----转笼直径m， R----转速r/s 由上式可见，转笼直径对比表面积有较大影响，转笼速度加快，比表面积将增大。 （2）成品细度的控制。生产中，通过调整系统风机阀门来实现，产品粗时应关小系统风机风门，降低风量；否则相反。 （3）比面积与细度的调整。在生产过程中，要想同时获得满意的比面积与细度，仅靠调整选粉机转速是不够的。均匀性系数n值越大，物料颗粒分布范围越窄，颗粒越均匀，则比表面积S越小。对O-SEPA选粉机来说，在转速一定的情况下，加大系统风量，较多的粗颗粒进入成品，成品细度变粗，n值减小；在风量不变的情况下，加快转笼速度，成品将变细，n值变大。在实际操作中，表现为有时当细度细时，比表面积并不高，而有时在细度粗时，比表面积反而高，水泥比表面积与细度不一定成线性关系。以PO42.5级水泥比表面积调整为例，有人认为细度细，比表面积一定高，一味提高转速，降低风量，结果回料增大，导致投料量减少；同时，由于投料量少，风速慢，物料在磨内停留时间长，出磨颗粒相对较均匀，而不能有效提高比面积。由此可见，选粉机转速的调节，要结合实际情况，在磨机工况、选粉风量的配合下，适当控制转笼转速，才能达到满意的效果。 O-SEPA选粉机比表面积和细度的调整方法见下表1，可以看出，采用上述两种方法，在生产实践中，可以达到控制比表面积和细度的目的。

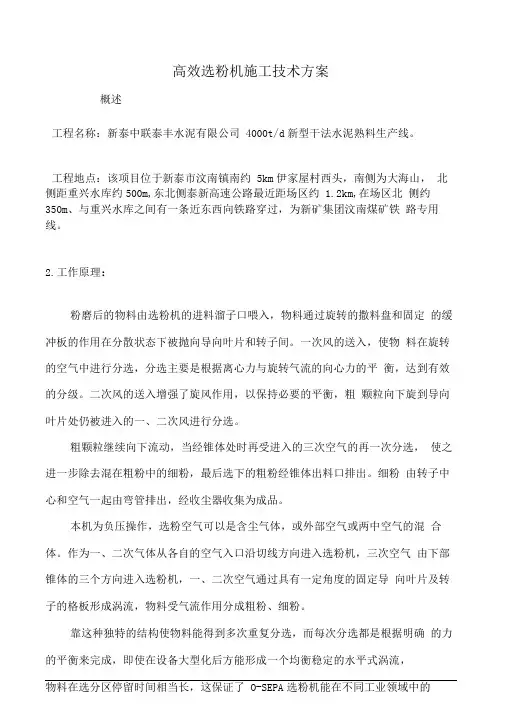

选粉机施工方案要点
