初中物理：串并联电路练习题
1
一、选择题
1. 下图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：
1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列
电路图符合要求的是 ( )
2. 关于如图所示的电路，下列说法中正确的是( )
A．S闭合后，L1、L2并联且都能发光
B．S 闭合后，电路将发生短路
C．要使L1、L2串联，可去掉导线 a
D．若将导线 M 从接线柱 B 改接到接线柱 A 上，则电路发生短路
3. 如图所示的电路中，开关只控制灯L2的电路是( )
4.小黄的家门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间的吊灯，如图中的电路图能
符合这一要求的是( )
5.如图为路口交通指示灯的示意图．指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为．据
你对交通指示灯的了解可以推断( )
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
2
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
6.卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是( )
7. 如图是某名牌榨汁机，为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2，当杯体
倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁，下列电路图符合上述要求的
是( )
8.信息社会建立在智能化电路的广泛应用基础上．其实，智能化电路(逻辑电路)同样由开关和用电器组合
而成．在如图所示的电路中，如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关
于该电路能实现的逻辑功能的描述错误的是( )
A．甲电路：既要……又要……
B．乙电路：只要……就……
C．甲电路：要么……要么……
D：乙电路：或者……或者……
9.．用一个开关同时控制电灯发光和电铃发声，则这两个用电器( )
A．一定是串联的
3
B．一定是并联的
C．可能是串联，也可能是并联的
D．以上说法都不正确
10．下列叙述中，不属于并联电路的特征的是( )
A．电路中各用电器首首相连，尾尾相连
B．电路中任何一处断开都会引起开路
C．电路结构有干路和支路之分
D．各支路上的用电器互不影响
二、填空题
1．如图所示，两个灯泡中取下一个，另一个肯定________(填“随之熄灭”或“继续发光”)．
2.如图所示的电路中，灯泡L1、L2______联，闭合开关，灯________发光；断开开关，灯________不发光．
3. 如图所示的电路中，闭合开关，灯______发光；为了使灯L1、L2、L3串联，可以采取的做法是
______________________．
4.节日小彩灯是由许多小灯泡______联组成的，而家庭电路中各用电器的连接方式是______联，这种电路
连接方式的好处是____________________________________________________________．
5.如图所示，闭合开关S，电灯L1与L2的连接方式是______联；断开开关S，会发生的现象是______；电
路连接的不妥之处是______．
4
6. 任何情况下都不能不经过用电器而把__________________直接连在一起。
7. 如果使两个小灯泡组成串联电路，可让两个小灯泡首尾相连，这时电路闭合后电流有_________条路径；
要使两个小灯泡组成并联电路，可让两个小灯泡的两端分别连在一起，这时电路闭合后电流有__________
条路径。
8. 电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能的，
＿＿＿＿＿是控制电路的通断的。
9. 串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿
＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。总之，开关要控制某个用电器，则一定要
和这个用电器＿＿＿联。
10．如图是一种声光报警器的电路图，当开关__________________时，灯亮、铃不响；当开关
________________________时，灯亮同时铃响．
三、作图题
1.根据如图（甲）所示的电路图，连接图（乙）的实物元器件。
2.根据下图甲所示实物图，在图乙处画出电路图。
四、简答题
1. 我国北方的楼房中都装有“暖气”，用水做介质，为什么要用水做传热介质呢？
2汽车中为什么用水做冷却液？
3. 为什么我国沿海地区比内陆地区昼夜温差小？
5
答案
一、选择题
1.A
2.B
3.C
4.C
5.B
6.C
7.C
8.C
9.C
10.D
二、填空题
1. 随之熄灭
2. 串；L1、L2；L1、L2
3.L1;拆去导线;GC
4.串;并;用电器可各自独立工作(或互相不影响)
5.并；L1不能发光；开关对L2不起作用．
6. 电源的正负极
7. 一;二
8. 电源、用电器、导线、开关
9. 整个电路、整个电路、与之串联的电路、串
10.S1、S2闭合;S1闭合，S2断开
三、省略
四、简答题
1.水的比热容大，根据Q放=cm▲t，同质量的水与其他物质相比，，降低相同温度，水放出的热量多。
2. 水比热容大，Q吸=cm▲t升知，，质量相同的水与其他物质相比，升高相同温度，水吸热多。
3.水的比热容比较大，而砂石和泥土的比热容比较小。由Q=cm▲t知，当质量相等的水和沙子泥土吸收或
者放出相等的热量时，水的温度变化较小，沙子泥土温度变化较大。所以，沿海地区气温变化不很显著。
识别串并联电路的4种方法及练习
设计电路图连接特点头尾相连，逐个顺次连接头头相连，并列连接在两点之间识别串并联电路的4种方法及练习核心提示：学会正确识别串并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析。
1•使用定义法识别串并联电路（如下图所示）若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，贝y电路就是并联电路。
串联电路并联电路注：头，尾：电流流进处即为头；电流流出处即为尾。
2•使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。
若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，贝9分支处到汇合处之间的电路是并联的（如图2所示）。
电流流向法是电路分析中常用的一种方法。
例1.分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。
分析：用“电流流向法”来判断.在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1.L2和L3,电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的.在串联电路中，一个开关可以控制所有的用电器。
为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来，在图中可看出，电流的流向是：由此可看出灯L1,L2和L3分别在三条支路上，所以这三盏灯是并联的。
其中通过灯L、的电流通过了开关S，当开关S断开时，灯L、中121112没有电流通过，两灯熄灭，因此开关S控制L、L两盏灯泡。
开关S在干1122路上，控制三盏灯。
在如图所示电路中用“电流流向法”画出了图丙中的电流流向。
见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。
开关S在干路上，控制三盏灯。
3.使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等,导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。
人教版九年级物理全一册练习(第17章 第4节 第1课时 电阻的串联和并联)附答案 2020年秋
2020年秋四川绵阳南山双语学校（初中九年级物理）第十七章欧姆定律第4节欧姆定律在串、并联电路中的应用第1课时电阻的串联和并联1．两电阻串联后总电阻大于其中任一个电阻，是因为串联的结果相当于使导体( )A．横截面积增大B．横截面积减小C．长度增大 D．长度减小2．将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器连入电路的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端3．(宿迁中考)如图所示，电源电压为3 V 保持不变，闭合开关，电压表示数为2 V 。
下列选项符合题意的是 ( )A ．电压表测R 2两端电压B ．R 1、R 2组成并联电路C ．若开关断开，电压表示数为0D ．R 1、R 2电阻之比2∶14．(常德中考)定值电阻R 1、R 2组成的电路如图所示，已知R 1>R 2，闭合开关S ，通过R 1、R 2的电流分别记为I 1、I 2，R 1、R 2两端的电压分别记为U 1、U 2。
下列说法正确的是 ( )A ．U 1＝U 2B ．U 1>U 2C ．I 1<I 2D ．I 1>I 25．一根粗细均匀的金属导线，其电阻为R ，将其剪成长度相等的两段后，再进行并联，则并联后的电阻为 ( )A ．2RB ．RC ．R 2D ．R 46．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻( )A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能7．如图所示是一段均匀导线围成的等边三角形，已知其每边的电阻均为10 Ω，D为AB边中点，CD两点间的电阻是( ) A．7.5 Ω B．15 ΩC．20 Ω D．30 Ω8．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3 A，则正确的是 ( )A．R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω9．两个定值电阻，甲标有“20 Ω 1.5 A”，乙标有“22 Ω 0.5 A”，现把它们并联起来，则该并联电路中允许通过的最大电流和它两端加的最高电压分别是 ( )A ．1.5 A 57 VB ．0.5 A 41 VC ．2 A 35 VD ．1.05 A 11 V10．如图所示的电路中，要使AB 之间的总电阻R AB ＝R 3(3个电阻的阻值相等都为R )，应将 ( )A ．S 1、S 2闭合，S 3、S 4断开B ．S 1、S 3闭合，S 2、S 4断开C ．S 1、S 4闭合，S 2、S 3断开D ．S 2、S 3闭合，S 1、S 4断开11．在如图所示的电路中，电源电压为6 V ，R 1＝3 Ω，R 2＝6 Ω。
初中9年级物理串并联电路中电流的规律习题有答案
串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。

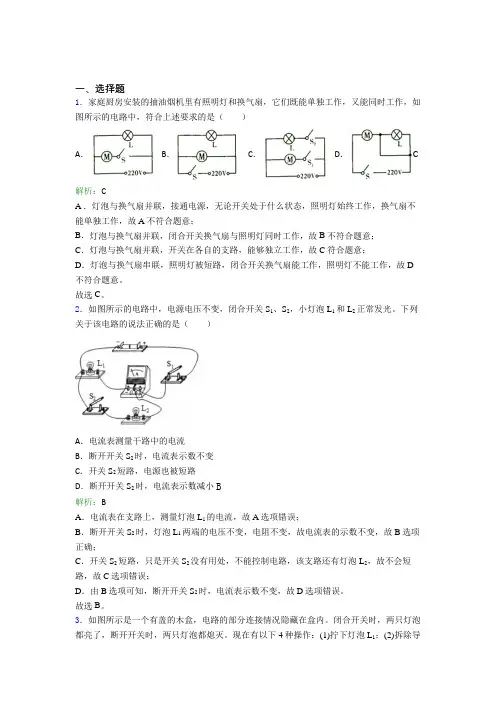

【单元练】《常考题》初中九年级物理第十五章【电流和电路】知识点(含答案解析)
