SMT立碑效应及其改善

合集下载

smt有什么好的改善方案

smt有什么好的改善方案

smt有什么好的改善方案

SMT(表面贴装技术)是一种电子制造技术,广泛应用于电子产品的生产过程中。它通过衔接电子元件与PCB板,实现电子产品的组装。然而,虽然SMT技术取得巨大成功,但它也面临一些挑战和改善的空间。在本文中,我们将探讨一些改善SMT技术的方案,以提高生产效率和质量。

首先,提供更高精度的设备是改善SMT技术的一个重要方案。目前,许多SMT设备已经能够实现较高的精度,但仍然有一些细微的偏差无法完全消除。因此,通过提供更准确的设备,能够更好地解决位置精度和对齐问题。这不仅确保组装的精度,还减少了二次排查和维修的需求,提高了整体的效率。

其次,优化SMT设备的自动化程度也是一个重要的改善方案。目前,虽然SMT设备能够实现一定程度的自动化,但仍然需要人工干预来完成某些任务,例如更换元件或调整参数等。通过进一步加强设备的自动化,可以减少人工干预的需求,提高设备的稳定性和生产效率。例如,引入机器视觉系统,能够自动检测和识别组装过程中的错误,并及时进行调整或修复。

此外,在改善SMT技术的过程中,提供更加精细化的工艺控制也是关键。通过实施精确的工艺参数设置和监控,可以更好地控制焊接温度、速度和压力等因素,确保组装的质量。此外,采用先进的材料和组件也是必不可少的。例如,使用更精确的焊膏和更高质量的元件,能够避免焊接失效和设备故障,提高产品的可靠性和耐久性。 另外,改善SMT技术还可以通过优化生产流程和提供更好的培训来实现。对于生产流程的优化,可以通过合理安排设备的布局和组织流程,减少物料和设备的运输时间,提高整体效率。同时,提供系统全面培训和专业技能的培训,能够提高员工的操作水平和技能,减少操作错误和工作失误。

此外,为了进一步改善SMT技术,不断进行研究和创新是至关重要的。通过与材料供应商和设备制造商合作,共同研发和改进SMT技术,可以引入新的材料和工艺,提高生产效率和产品质量。此外,建立更好的行业标准和规范,也可以帮助各个环节的合作伙伴更好地协作,推动SMT技术的发展。

SMT焊接元件立碑原因分析鱼骨图

SMT焊接元件立碑原因分析鱼骨图

SMT焊接元件立碑原因分析魚骨圖

立碑人材料

方法機器PCB

錫膏PAD有杂PAD內距大

PAD氧化PAD吃錫性不

PAD有异物PCB不平

氧化尺寸不

受潮過周期吃錫性差

零件厚度不均特殊零件存放條件不好回冻時間不夠

有异物黏度高使用時

印刷刮刀不

錫膏刮刀參數設

刮刀角印刷速錫膏机

钢网开口與PAD不

开口方法开口钢网

ClampFeede

座标吸嘴型号錫量不取料偏移冷卻过快

抽風溫度设軌道速度預熱時間过長

mark scan設置不刮刀变形备料時料帶过

錫膏搅拌方擦钢网方法/频率PCB设计

零件過于靠堆板時间長

旧錫膏手抹錫膏

座标修改錯誤IPA用量过多手放零件位移零件有一边PAD

PCB未烘烤上錫不均

回流炉零件

軌道上有錫膏錫膏印刷薄錫膏添加不及

無法正確识元件与PAD不符

吸嘴磨損真空

Toleranc取料速度过快无尘布起毛兩边PAD大小不一

設計不良/露

錫膏变干

刮刀压力不当

吸嘴发白PCB表面不洁厚度板弯

新旧錫膏混用撿板造成一只腳缺

刮刀变形

钢网炉膛內有杂物撿板碰到PCB板上零件

上錫量过多

不正確关闭Mark點PCB板在回流炉中运行速度

钢网开

撞板印刷厚

錫膏选择不当支撑pin摆放不當

机器异常人為張貼钢网孔人為更改取料位置

smt有什么好的改善方案 2

smt有什么好的改善方案 2

smt有什么好的改善方案

SMT(Super Mário Therapy)是一种结合了游戏和物理治疗的疗法,被广泛应用于康复和康复治疗中。然而,如何进一步改善SMT的效果和质量,是很多研究人员和医生关注的问题。本文将探讨SMT的问题,并提出一些改善方案。

一、问题分析

在SMT的实施过程中,存在着一些问题,限制了其效果的发挥。以下是一些主要问题:

1. 缺乏个性化治疗方案:目前的SMT疗法几乎都是通用的,没有根据患者的个体差异制定个性化治疗方案,这可能导致治疗效果的降低。

2. 缺乏有效的评估指标:衡量SMT疗法效果的评估指标不够科学准确,无法全面客观地反映患者的康复情况,这给疗效的评估和改进带来了一定的困难。

3. 游戏内容的单一性:目前的SMT游戏内容相对单一,缺乏多样性和趣味性,容易导致患者产生乏味感和缺乏主动性。

二、改善方案

为了解决上述问题,改善SMT的效果和质量,可以尝试以下方案:

1. 制定个性化治疗方案:根据患者的不同症状和康复需求,制定个性化的SMT治疗方案。这可以通过充分了解患者的情况,包括病史、身体状况和康复目标等方面来实现。个性化的治疗方案可以更好地满足患者的康复需求,提高治疗效果。

2. 开发科学准确的评估指标:为了更好地评估和改进SMT的疗效,需要开发科学准确的评估指标。这可以包括针对患者康复情况的客观指标,如运动能力、平衡能力和协调能力等方面的评估。

3. 增加游戏内容的多样性和趣味性:为了避免患者对SMT游戏的乏味感和缺乏主动性,可以增加游戏内容的多样性和趣味性。开发更多种类的游戏,包括冒险、解谜和竞赛等,以满足不同患者的喜好和需求。

4. 加强医患沟通和配合:SMT的效果和质量不仅仅取决于治疗方案和游戏内容,医患沟通和配合也是非常重要的因素。医生应该与患者建立良好的沟通关系,了解患者的康复需求和困难,鼓励患者积极参与治疗过程,提高康复效果。

三、结论

通过制定个性化治疗方案、开发科学准确的评估指标、增加游戏内容的多样性和趣味性,以及加强医患沟通和配合等方案,可以进一步改善SMT的效果和质量。这将有助于提高患者的康复效果和生活质量,促进SMT的发展和应用。最终目标是为患者提供更好的康复治疗服务,帮助他们重获健康和幸福。

是否正在为SMT良率苦恼?看看原因与措施!

是否正在为SMT良率苦恼?看看原因与措施!

是否正在为SMT良率苦恼?看看原因与措施!

本⽂⽬标:明确SMT⼯程不良产⽣的相关原因,提⾼分析速度与效率,针对不良及时加以处理与改善,并加以预防,保证⽣产产品品质。

<⼀> 锡膏印刷不良判定与相关原因分析:

锡膏印刷不均匀,锡膏量⼀多⼀少,会引起曼哈顿(⽴碑)现象。锡膏印刷太少或贴⽚偏位,易导致虚焊不良。锡膏量过多,使锡膏形状崩塌,超出焊盘的锡膏在融化的过程中形成锡珠,易造成短路现象。元件表⾯或焊盘表⾯氧化,降低了可焊性,使得焊锡和元件及焊盘浸润不良⽽形成虚焊,应避免使⽤元件表⾯或线路板焊盘氧化的部品,以保持良好的可焊性。锡膏印刷应均匀,锡膏应与焊盘尺⼨、形状相等,并与焊盘对齐,锡膏的最少⽤量应覆盖住焊盘的75%以上的⾯积,过量的锡膏最⼤覆盖区域须⼩于1.2倍的焊盘⾯积,禁⽌与相邻焊盘接触。以下为印刷的相关不良判定标准与影响印刷不良的相关因素分析:

1. 锡膏印刷不良的问题现象:

1.

2. 影响锡膏印刷不良的原因分析

印刷锡膏在整个⽣产中引起的质量问题占的⽐重较⼤,印刷质量与模板的状况、锡膏设备的刮⼑、操作与清洗有

很⼤关系,解决这类问题要注意各⽅⾯的技术要求,⼀般来说要想印出⾼质量的锡膏印刷,必须要有:

1)良好适宜的锡膏。

2)良好合理的模板。

3)良好的设备与刮⼑。

4)良好的清洗⽅法与适当的清洗频次。3. 锡膏印刷不良相关原因分析与处理⽅法:

3.1、坍塌

印刷后,锡膏往焊盘两边塌陷。产⽣的原因可能是:

1) 刮⼑压⼒太⼤。

2) 印刷板定位不稳定。

3) 锡膏粘度或⾦属含量过低。

防⽌或解决办法:

调整刮⼑压⼒;重新固定印刷板;选择合适粘度的锡膏。

3.2、锡膏厚度超下限或偏下限

产⽣的可能原因是:

1) 模板厚度不符合要求(太薄)。

2) 刮⼑压⼒过⼤。

3) 锡膏流动性太差。

防⽌或解决办法:

选择厚度合适的模板;选择颗粒度和粘度合适的锡膏;调整刮⼑压⼒。

3.3、厚度不⼀致

印刷后,焊盘上锡膏厚度不⼀致,产⽣的原因可能是:

1) 模板与印刷板不平⾏。

工艺改善报告

工艺改善报告

SMT工艺改善建议报告

SMT试产6200PCS,生产中,发现很多的焊接不良,多为空焊,立碑,不良率大概30%.

经分析,不良产生的原因如下:

1:因PCB上的元件靠近板边,无法正常传板传送贴装,必须用载具固定才能进行贴装.,放入载

具时,可能会有偏移发生,而且PCB没有MARK点,会影响精度,致使锡膏印偏,机器贴偏。

2:PCB的焊盘上有异物及绿油,把焊盘覆盖住,导致元件端面与焊盘无法焊接(焊点成球状)。

3:0603封装的元件中心间距有点稍大,多处焊盘实测为0.8MM以上,需要优化处理。

4:PCB太薄,很容易发生断板,影响印刷及贴装.

5:钢网开孔与PCB实际焊盘大小有差异(可能是PCB实物与文件有一定的差异。

对策如下:

1:在PCB两边增加5MM的工艺板边并在工艺边上制作对角MARK点(必须离板边3MM以

上),或者更改PCB设计,在PCB上做MARK点但需要元件焊盘与MARK都离板边3MM以上。

2:与PCB的供应商反馈此异常现象。

3:将所有0603封装的焊盘内距优化为0.7MM。L*W=1.*0.9

4:可以的话建议将PCB增厚至1.2mm或减少拼板数量,防止变形.

5:反馈PCB供应商需注意。

smt有什么好的改善方案 3

smt有什么好的改善方案 3

smt有什么好的改善方案

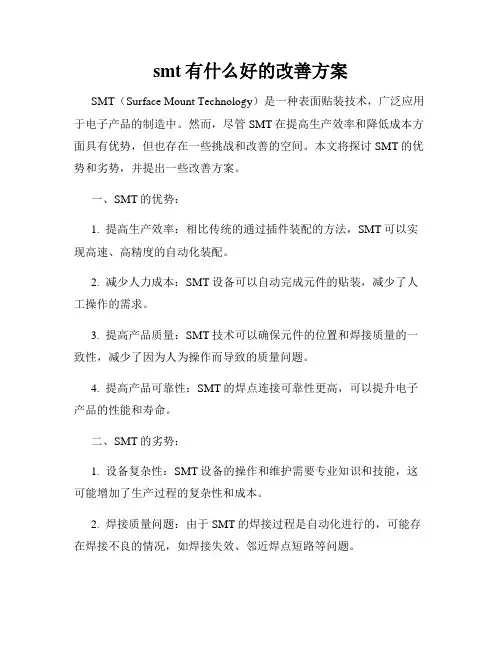

SMT(Surface Mount Technology)是一种表面贴装技术,广泛应用于电子产品的制造中。然而,尽管SMT在提高生产效率和降低成本方面具有优势,但也存在一些挑战和改善的空间。本文将探讨SMT的优势和劣势,并提出一些改善方案。

一、SMT的优势:

1. 提高生产效率:相比传统的通过插件装配的方法,SMT可以实现高速、高精度的自动化装配。

2. 减少人力成本:SMT设备可以自动完成元件的贴装,减少了人工操作的需求。

3. 提高产品质量:SMT技术可以确保元件的位置和焊接质量的一致性,减少了因为人为操作而导致的质量问题。

4. 提高产品可靠性:SMT的焊点连接可靠性更高,可以提升电子产品的性能和寿命。

二、SMT的劣势:

1. 设备复杂性:SMT设备的操作和维护需要专业知识和技能,这可能增加了生产过程的复杂性和成本。

2. 焊接质量问题:由于SMT的焊接过程是自动化进行的,可能存在焊接不良的情况,如焊接失效、邻近焊点短路等问题。 3. 特殊元件不适用:某些特殊元件(如大功率电阻器和电感器)可能不适用于SMT工艺,因为它们无法在SMT设备上安装。

三、SMT改善方案:

1. 提高操作人员的技能:提供培训和教育,使操作人员熟练掌握SMT设备的操作和维护技巧,以减少设备操作不当所导致的不良品率。

2. 引入自动化检测设备:在生产线上引入自动化检测设备,如自动光学检测机器(AOI)和X射线检测,以减少对人工目视检查的依赖,并提高产品质量。

3. 加强供应链管理:与供应商建立良好的合作关系,确保元件的质量和可靠性,降低因元件质量问题导致的不良品率。

4. 工艺优化:通过对各个工艺环节进行优化,如贴装工艺、回流焊工艺等,减少焊接不良的可能性。

5. 引入新技术:如3D打印等新技术在SMT中的应用,可以进一步提高生产效率和产品质量。

结论:

尽管SMT在电子产品制造中有明显的优势,但也存在一些改善的空间。通过培训人员、引入自动化检测设备、加强供应链管理、工艺优化以及引入新技术等方面的改善措施,可以进一步提高SMT的生产效率和产品质量,从而满足市场需求,提升竞争力。

smt有什么好的改善方案 4

smt有什么好的改善方案

随着科技的不断发展,表面贴装技术(Surface Mount Technology,简称SMT)已经成为电子制造业中的主流工艺。然而,SMT在实际应用过程中也面临着一些挑战和问题。为了有效解决这些问题并提升生产效率和质量,下面将提出一些有关SMT好的改善方案。

一、材料优化

在SMT过程中,各种材料的选择对于产品质量和生产效率具有重要影响。因此,优化材料的选择是改善SMT的关键一环。

首先,选用高质量的基板材料是至关重要的。高质量的基板可以提供更好的焊接性能和信号传导能力,从而确保组装质量和电路稳定性。

其次,选择适合的焊接丝或焊球材料也是至关重要的。合适的焊接材料可以提供良好的接触和连接性能,并减少焊接过程中的不良现象,如焊接点失效和短路等。

此外,选用优质的贴片材料和焊接胶水也是关键。优质的贴片和胶水可以有效提高组装精度和质量,并减少后续的维修和返工。

二、设备升级

SMT设备的升级可以进一步提高生产效率和质量,因此,适时对设备进行升级也是一个好的改善方案。 首先,可以考虑采购更先进的SMT设备。新一代SMT设备通常具有更高的自动化程度、更精确的焊接控制和更高的速度,能够更好地适应复杂的电路板生产需求。

其次,优化设备配置也是一种改善方案。通过对设备的科学布局和组合,可以实现生产线的流畅运作,减少生产环节的重复和冗余,提高整体生产效率。

三、工艺改进

针对SMT工艺本身存在的问题,进行工艺改进也是改善SMT的有效途径。

首先,可以考虑优化贴片工艺参数。通过调整贴片温度、粘度、速度等参数,可以提高贴片精度和粘接强度,从而降低贴片误差和故障率。

其次,优化焊接工艺也是一种改善方案。通过对焊接温度、速度、通风等参数的调整,可以降低焊接缺陷和焊接短路的风险,确保焊接质量和稳定性。

此外,引入先进的检测技术也是一个好的改善方案。例如,引入AOI(自动光学检测)和X光检测等技术,可以提高焊接质量的检测和诊断能力,减少不良品和返工率。

回流焊立碑原因和排除

回流焊立碑原因和排除

一、引言

回流焊是现代电子制造中常用的焊接技术,但在实际操作中,有时会出现立碑现象。本文将重点讨论回流焊立碑现象的原因和排除方法,以帮助提高电子制造的效率和品质。

二、回流焊立碑现象的原因

1. 焊盘设计不当:焊盘设计过小或过大,与元器件的引脚不匹配,导致焊接时受力不均,容易引发立碑现象。

2. 元器件引脚材料问题:如果元器件引脚材料与焊盘材料热膨胀系数差异过大,在焊接过程中由于热循环会产生应力,导致立碑现象。

3. 焊锡膏选用不当:焊锡膏的成分、粘度、活性等参数选择不当,影响焊接质量,也可能导致立碑现象。

4. 焊接温度曲线设置不当:焊接温度曲线设置不合理,温度变化过快或过慢,都可能引发立碑现象。

5. 操作不当:在贴片或焊接过程中,操作不当导致元器件移位或受力不均,也可能引发立碑现象。

三、回流焊立碑现象的排除方法

1. 优化焊盘设计:根据元器件的规格和引脚尺寸,合理设计焊盘大小,确保焊接时受力均匀。 2. 选择合适的元器件和焊盘材料:尽量选择与焊盘材料热膨胀系数相近的元器件引脚材料,减少因热循环产生的应力。

3. 选用合适的焊锡膏:根据工艺要求和实际生产条件,选择合适的焊锡膏,确保焊接质量。

4. 调整焊接温度曲线:根据实际生产情况,调整焊接温度曲线,确保温度变化合理,避免因温度变化过快或过慢引起的立碑现象。

5. 提高操作技能:加强操作人员的技能培训,提高贴片和焊接操作的准确性,避免因操作不当引发立碑现象。

6. 优化设备维护:定期对回流焊设备进行维护和保养,确保设备状态良好,提高焊接质量。

7. 严格品质检测:在生产过程中,加强品质检测力度,及时发现和处理立碑现象,避免批量问题。

四、结论

回流焊立碑现象是电子制造中常见的问题,通过优化设计、选择合适的材料、调整工艺参数和提高操作技能等措施可以有效排除。在实际生产中,应加强品质检测和设备维护,确保生产效率和产品品质。同时,不断研究和探索新的工艺和技术,提高电子制造的水平和质量。

竖碑现象的成因与对策

“豎碑”現象的成因與對策

在表面貼裝工藝的回流焊接工序中,貼片元件會產和因翹立而焊的缺陷如圖1所示.人們形象地稱之為“豎碑”現象(也有人稱之為“曼哈頓”現象).它和浮起﹑移位一起被認為是回流焊接工藝中最常見的缺陷.

“豎碑”現象常發生在Chip元件(如貼片電容和貼片電阻)的回流焊過程中,元件體積越小越容易發生.

特別是在1005(1mm×0.5mm)或更小的0603(0.6mm×0.3mm)貼片元件的生產中,很難消除“豎碑”現象.

“豎碑”現象的產生原因是元件兩端焊盤上的焊膏在回流熔化時對元件兩個焊接端的表面張力不平衡.典型的情況如圖2所示.元件兩端焊盤上的焊膏不同時熔化,先熔化的一端會產生一個表面張力F,相對A點,有一個位動力矩M,M=h×Fx=hFSina,同時,元件本身的重力相對于A點也有一個重力矩Mc,Mc=f2×lGA.當M > Mc時,元件會被拉起,產生“豎碑”現象.

根據以上以對“豎碑”現象的成因分析,我們可以找出以下6種主要原因:

1) 加熱不均勻

回流爐內溫度分布不均勻.

板面溫度分布不均勻.

2) 元件的問題

焊接端的外形和尺寸差異大.

焊接端的可焊性差異大. 焊點

PCB 焊盤 Chip

Chip 焊點 Chip 焊點

(a) 豎碑 (b) 浮起 (c) 移位 (d) 正常

圖1 “豎碑”現象

F-表面張力;a-焊料與元件的接觸角;

h-焊料的爬升高度;f-元件重力;G-元件重心

圖2 “豎碑”現象的產生原因 元件的重量太輕.

3) 基板的材料和厚度

基板材料的導熱性差.

基板的厚度均勻性差.

4) 焊盤的形狀和可焊性

焊盤的熱容量差異較大.

焊盤的可焊性差異較大

5) 焊膏

焊膏中助焊劑的均勻性差或活性差.

兩個焊盤上的焊膏厚度差異較大,焊膏太厚.

印刷精度差,錯位嚴重.

6) 預熱溫度

預熱溫度太低

7) 貼裝精度

貼裝精度差,元件偏移嚴重.

SMT缺陷分析——墓碑

Il! 电路与j醴;蓑

在SMT生产过程中出现缺陷时,牵涉的面比较多,有

物料问题、机器问题,设计问题等。

作为一个工艺工程师必须要有自己方式去思考尽快找

出问题出现的关键点,这样才能事半功倍。以下是我从事多

年SMT生产工艺的后总结出来的处理生产异常的思维方法。

当我们接生产部门的异常报告或停线通知单时,我们

头脑中立即浮现出的鱼骨图,这样当你到达现在现场时,

你的分析思绪就会很清晰,你就会忙而不乱,按照自己的

思维方式去处理。否则在生产部的紧急催促,设备部的建

议,品管部的猜测下你会头脑一片空白,不知所措的。镇

定是做为一个工艺工程师分析问题的必要条件。

一)当问题出现后,第一时间拿到缺陷出现的实物,

保留好原始状态,收集数据。

二)仔细观察缺陷的外在现象,通过外在现象来进行

原因分析。

三)运用4M1E之法则来列出各种可能的原因,用鱼

骨图表示出来。

四)用筛选排除法把鱼骨图中的原因筛选出来,找出

最有可能产生缺陷的的原因。

五)在初步原因的基础上进行深入分析,找到其根本

原因。

六)进行工艺改善,过程控制及预防措施。

七)进行总结,出分析报告,吸取经验。

下面以SMT生产中的墓牌缺陷来过行问题分析:

墓碑:顾名思义,是指矩形片式元件的一端焊接在焊

盘上,而另一端则翘立,就像坟墓上竖立的石碑~样竖立

在焊盘上。这种现象称为曼哈顿现象。这是SMT生产过程

中常见的一种缺陷。引起这种现象的机理是元件两端受热

不均匀,焊锡膏熔化有先有后,由于锡膏的拉力使用使先

熔化的一端抬高脱离锡面。

·一28固强圃卿脚硼 。ClPC.C0H CN _表面帖装一

深圳五株线路板有限公司,,贺颤文【文】

墓牌形成力矩原理

如左图

所示:立牌

产生的的关

键力为T3、 T4。而引起

T3、T4不均

匀的原因

有:

a) 两 端吃锡效果

不一。B)

两端的锡膏

量不同。

C)两端锡

拉力产生时 间眯差异。

D)Tw,J、而
