一：机械制图基本知识：
1：零件尺寸的读数及测量：
车间测量零件尺寸的基本工具：卷尺和游标卡尺。
1.1：卷尺一格的距离为1mm .
1.2：游标卡尺的读数方法。
1.2.1以10分游标卡尺的读数为列：
正确读法：分三个步骤
1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於 主尺刻度“13” 与 “14” 之间, 所以主尺刻度为 13 mm 2. 再看 附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注） 附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm 3. 將主尺与附尺 数值相加 上面刻度代表 13.4 mm
所以该游标卡尺的读数为：13.4mm.
1.2.2游标卡尺的归零。
1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：
钣金零件的尺寸标注了公差后的合格尺寸读数。通过以下几个例子来具体讲解。
例如1： ，它的意思表示如下：＋0.3表示取上公差。-0.5标识取下公
差。故合格尺寸为：80-0.5到80 0.3 即79.5到80.3为合格尺寸。
再如2：
，它的意思表示合格尺寸在64-0.5到64 0.5之间。即：63.5
到64.5为合格尺寸。
其它尺寸读法类推。
1.4下面为一份图纸的标题栏内容。标题栏位于图框的右下角，零件的名称、图号、
设计者、材料等都要在标题栏里表达清楚。
2：机械制图知识及对照图纸，翻转零件的快捷识图法：
2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程
图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。 2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。要了解视图是怎样形成的，就必须先认识一下投影。投影需要有光源、投射线、物体和投影面四个条件才能得到。太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。
机械制图识图基本知识共16页
第 1 页 机械制图基本知识
一.零件图的作用与内容
1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容
一张完整的零件图应该包括以下内容，如图1所示

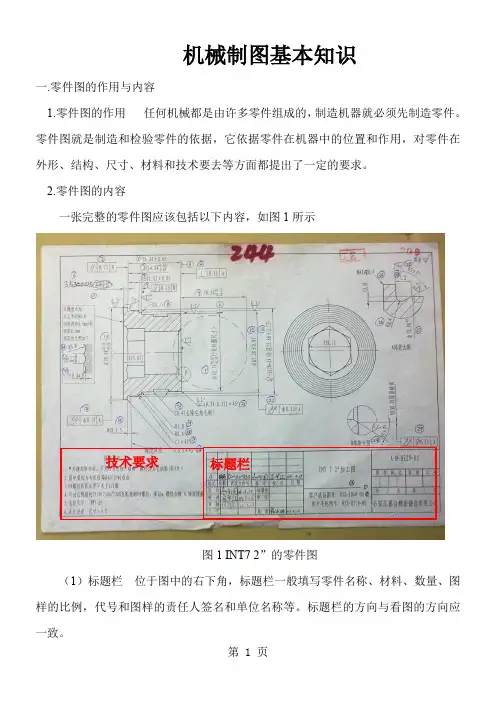

图1 INT7 2”的零件图
（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。 标题栏 技术要求 第 2 页 （2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸 反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求 给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图
基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:
前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。 第 3 页 三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值
2、尺寸的分类：
1）基本尺寸 通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸 通过测量获得的尺寸。
3）极限尺寸 一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
第一章 机械制图
1 课题 第一章 机械识图
第一节 机械图样的概念
第二节 机械制图的基本规定
授课班级 授课时数 2学时
授课类型 新授课 授课教师
教
学
目
标 知识目标 1．了解机械图样的概念。
2．能够熟练掌握识别图样。
能力目标 培养学生的识图能力，并为以后学习和识图奠定认知基础。
情感目标 培养学生严谨的科学态度、良好的职业道德素养和学习机械制图知识的浓厚兴趣。
教法 讲授式
教
材
分
析
重点 立体图识图
视图
机械制图的比例、图线尺寸注法的基本规定
难点 识图
教具 图表、PPT
2
板
书
设
计 1.1 机械图样的概念
一、立体图
二、视图
区别：
1．立体图只用一个图形来表达支座的形状；视图采用三个图形来表达支座的形状。
2．立体图只能反映支座的大致形状，存在变形和反映不完全的问题；而将视图结合起来就能准确反映其真实形状。
3．立体图有很强的直观性；视图是平面图形，不具有直观性，单个视图不能反映物体的形状大小，只有将几个视图结合起来才能反映物体的形状大小。
1.2 机械制图的基本规定
1．图框格式
（1）需装订的图框格式
（2）不留装订边的图框格式
2．标题栏
其位置一般在右下角。
3．图纸幅面尺寸
教学过程
教学环节 教学内容 教学调控 时间分配
复
习
引
入
图样是工程技术部门不可缺少的语言。设计者要通过图样来表达设计意图和设计对象，以便于制造者根据图样来制造加工产品；而使用者则要根据图样来了解产品的结构和使用性能；维修者则要通过图样来进行维修……。因此，电子电器专业人员应掌握一定的机械制图知识，以利于分析和排除机械故障，进行维修等。
（3分钟）
3
教学环节 教学内容 教学调控 时间分配
新
授
课 1.1 机械图样的概念
一、立体图
机械制图齿轮的画法(课堂PPT)
机械制图齿轮的画法(课堂PPT)
一、齿轮的定义和分类
齿轮是机械传动中常用的一种元件，可以把动力沿着轴线传递到另一个轴上，实现功率传输、速度变换和转矩变换等功能。齿轮可以分为直齿轮、斜齿轮、内齿轮、齿条和蜗轮等几种类型，其中直齿轮和斜齿轮应用最为广泛。
二、齿轮的基本参数
1. 基本齿形参数：这是指齿轮齿形的几何参数，包括齿高、齿宽、齿顶高等。这些参数在制图时需要根据实际情况进行选择和绘制。
2. 齿轮模数：齿轮模数是指齿轮齿轮齿数和它的分度圆直径之比。它是齿轮设计和制造的重要参数，通常用正整数来表示。
3. 齿隙系数：齿隙系数是指齿轮每对齿间的间隙与模数的比值。它的大小对齿轮啮合的精度和传动性能有影响。
4. 顶隙和底隙：齿轮上的顶隙和底隙分别指顶圆和根圆处齿轮齿面与齿面之间的间隙，通常用来保证齿轮之间的啮合，以避免出现卡顿。
5. 齿轮材料：齿轮通常是用高强度的合金钢或者灰铸铁制成的。
三、齿轮的绘制
1. 直齿轮绘制
直齿轮的绘制首先需要确定它的模数和齿数等参数，然后按照以下步骤进行： 步骤1：画出齿轮的分度圆和齿数。
步骤2：通过分度圆绘制出齿槽和齿宽。
步骤3：从分度圆向外画出顶圆和顶高。
步骤4：从分度圆向内画出底圆和根高。
步骤5：连接齿面和齿间曲线。
步骤6：在齿槽中间画出斜齿嵌接和啮合点的圆弧。
步骤7：根据实际情况绘制添加齿轮键槽和轴孔等构件。
2. 斜齿轮绘制
斜齿轮的绘制和直齿轮类似，只需将齿面的等距线和分度圆上的等距线都按一定比例进行斜置即可。注意，斜齿轮的齿面曲线的中线应该始终与两个轮齿的贴合点垂直。
四、齿轮的注意事项
1. 齿数的选择：齿数的多少影响齿轮的直径大小和精度要求，一般情况下，齿数越多直径越小，精度要求越高。
2. 齿轮啮合：齿轮与齿轮之间的啮合应该保持良好的配合，否则会影响传动效率和噪音。
3. 齿面加工：齿面加工需要较高的精度和技术要求，加工质量对齿轮传动性能和使用寿命有很大影响。
机械制图教学课件
机械制图教学课件
1. 引言
机械制图是机械工程学科的基础，它通过图形化的方式表达和传达机械设计的信息和意图。本课件旨在向学生介绍机械制图的基本概念、常用符号、标准和规范，以及制图方法和技巧，帮助学生掌握机械制图的基本知识和技能。
2. 机械制图的基本概念
2.1 机械制图的定义
机械制图是机械设计过程中使用的一种图形语言，用于描述机械设备的形状、尺寸、结构和功能等信息。
2.2 机械制图的分类
根据使用对象和目的，机械制图可以分为三类： • 工程制图：用于设计制造机械零部件和机械设备的详细图纸。
• 组装图：用于指导机械零部件的组装和调试。
• 安装图：用于指导机械设备的安装和调试。
3. 机械制图的常用符号
3.1 尺寸符号
• 直径符号：⌀
• 长度符号：L
• 宽度符号：W
• 高度符号：H
3.2 图线符号
• 实线：————
• 虚线：- - - - • 点线：· · · ·
3.3 材料符号
• 钢材符号：45#
• 铜材符号：T2
• 铝材符号：AL
4. 机械制图的标准和规范
4.1 国际标准
• ISO 128：机械制图的基本规范和要求。
• ISO 216：图纸尺寸的标准。
4.2 国内标准
• GB/T 1184：图纸折叠和装订的标准。
• GB/T 1804：机械制图尺寸和公差的表示方法。
• GB/T 6892：铝及铝合金化学成分的表示方法。 5. 机械制图的制图方法和技巧
5.1 正交投影法
正交投影法是机械制图中常用的制图方法，它通过将三维物体投影到正交投影面上，用二维图纸表达出来。
5.2 剖视图
剖视图是将物体切割并展开展示内部结构和特征的一种制图方法，常用于表达物体的隐蔽面。
5.3 详图和装配图
详图用于表达机械零部件的详细尺寸和形状，装配图用于表达机械零部件的组装关系和装配要求。
6. 实例演练
本章将通过一些实例演练，帮助学生巩固机械制图的知识和技能，提高制图水平。 7. 课后练习
机械制图基本知识-17页精选文档
第 1 页 什么是机械制图
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
用图来状物纪事的起源很早，如中国宋代苏颂和赵公廉所著《新仪象法要》中已附有天文报时仪器的图样，明代宋应星所著《天工开物》中也有大量的机械图样，但尚不严谨。1799年，法国学者蒙日发表《画法几何》著作，自此机械图样中的图形开始严格按照画法几何的投影理论绘制。
为使人们对图样中涉及到的格式、文字、图线、图形简化和符号含义有一致的理解，后来逐渐制定出统一的规格，并发展成为机械制图标准。各国一般都有自己的国家标准，国际上有国际标准化组织制定的标准。中国的机械制图国家标准制定于1959年，后在1974年和1984年修订过两次。
在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。
在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用第 2 页 于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。
机械图样主要有零件图和装配图，此外还有布置图、示意图和轴制图等。零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；布置图表达机械设备在厂房内的位置；示意图表达机械的工作原理，如表达机械传动原理的机构运动简图、表达液体或气体输送线路的管道示意图等。示意图中的各机械构件均用符号表示。轴制图是一种立体图，直观性强，是常用的一种辅助用图样。
机械制图课程知识点共17页
机械制图课程知识点
一、 制图基础知识
1. 图幅
A4、A3等图纸的图幅、标题栏；
2. 绘图比例
绘图比例的概念；常用的放大、缩小比例；
3. 线型
常用线型（粗实线、细实线、虚线、点画线、波浪线、双点画线等）的使用场合；
4. 字体
长仿宋体；
5. 尺寸注法
5.1. 尺寸标注的基本规定
尺寸数值反映零件真实大小；
以毫米为单位；
表示零件完工后的尺寸；
每个尺寸只标注一次；
尽量使用符号或缩写字母，常见的一些制图符号。
5.2. 尺寸的组成
尺寸界限：为细实线，在图线处引出或直接用图线代替；
尺寸线：为细实线，不能用图线代替，不能与图线重合；
尺寸线终端：箭头(一般用4:1的箭头)或45°斜线，常用箭头(建筑图纸用45°斜线)；
尺寸数字：字头朝上或朝左，不可被图线穿过，尽量避免30°范围内标注。
5.3. 角度、直径、半径、狭小部位尺寸等的标注
角度尺寸标注：数字一律水平；
直径尺寸(φ)：可以标注在非圆的视图上(但必须注明φ)，球用Sφ表示； 第 - 2 - 页 半径尺寸(R)：只能标注在反映圆弧的视图上，半球用SR表示；
大半径尺寸的标注；
狭小部位的标注：用点或45°斜线表示尺寸终端，或者将数字写在尺寸界限范围之外；
均布孔的标注：用“n×？”表示或者“EQS n×？”表示；
正方形的标注：用“□?”表示；
均匀厚度的板状零件的标注：用“t？”表示，有时可以少画一个视图。
对称机件的画法及标注：尺寸线应该超出对称中心线并省略一个箭头。
5.4. 斜度与锥度的标注
斜度与锥度的含义，斜度方向、锥度方向与图形的倾斜方向一致。
二、 点、线、面投影
1.投影法及分类 为什么要投影？三维到二维转换
中心投影法、平行投影法（斜投影法、正投影法）的概念，工程图为什么用正投影法？
2.点的投影
点在一个投影面中的投影；
点在三个投影面中的投影展开及其投影规律；
两点的相对位置及重影点。
3.线的投影
机械制图课件-基本体
机械制图课件-基本体
1. 简介
机械制图是机械工程的基础课程之一，也是机械工程师必备的技能之一。它是通过图面的方式来表达和传递工程设计意图的一种方法。本课件将重点介绍机械制图中的基本体。
2. 基本体的定义和分类
基本体是机械制图中最基本的几何形体，它们是构建复杂机械零件的基础。基本体通常包括点、直线、圆、曲线、平面、曲面等。
根据其形状和特点，基本体可分为以下几类：
2.1 点
点是空间中最基本的几何元素，它没有长度、宽度和高度，只有位置坐标。在机械制图中，点常用来表示物体的一个特定位置。 2.2 直线
直线是由无数相邻点构成的，它具有长度但没有宽度和高度。在机械制图中，直线通常用来表示物体的轮廓、边界或者运动方向。
2.3 圆
圆是由一组距离圆心相等的点构成的曲线，它具有半径和圆心。在机械制图中，圆常用来表示孔、轴和曲线的特殊位置。
2.4 曲线
曲线是由一组点构成的连续线条，它可以是直线的组合或者是一种特殊形状。在机械制图中，曲线常用来表示物体的复杂轮廓。
2.5 平面
平面是一个无限大的二维曲面，它可以由直线或者曲线围成。在机械制图中，平面常用来表示物体的主视图、剖视图和截面视图。 2.6 曲面
曲面是一个无限大的三维曲面，它可以由曲线或者面围成。在机械制图中，曲面常用来表示物体的倒角、圆柱体和球体等复杂形状。
3. 基本体的绘制和表示
为了在机械制图中准确地表示基本体，我们需要掌握一些基本的绘图技巧和图形符号。
3.1 绘制点
在机械制图中，点用一个小圆圈表示，圆心位置就是点的位置坐标。
3.2 绘制直线
在机械制图中，直线用两个端点表示，可以用直尺或者直线仪来绘制。 3.3 绘制圆
在机械制图中，圆一般用圆心和半径表示。可以用圆规或者半径尺来绘制。
3.4 绘制曲线
在机械制图中，曲线可以通过多个点的连接来表示，也可以通过曲线生成器来绘制复杂曲线。
3.5 绘制平面
在机械制图中，平面可以通过多个直线或者曲线围成。可以用绘图板或者CAD软件来绘制平面。
《机械制图》基础知识一(第一章——第四章)
1 机械制图基础知识一（第一章——第四章）
1、国家制图标准规定，基本幅面有A0、A1、A2、A3和A4共5种。必要时允许选用加长幅面。加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。A4图纸的幅面尺寸是210X297mm。
2、在图样上必须用粗实线画出图框。图框有留装订边和不留装订边两种格式。同一产品的所有图样均应采用同一种格式。
3、为了使图样复制和缩微摄影时定位方便，应在图纸各边长的中点处分别画出对中符号。必要时可使标题栏位于右上角。同时为了明确绘图和看图方向，在图纸下边对中符号处画一个方向符号。
4、国家标准（GB/T10609.1-1989）中规定，标题栏一般应位于图纸的右下角，标题栏中的文字方向为看图方向。
5、图样中图形与其实物相应要素的线性尺寸之比，称为比例。比例分为原值比例、放大比例、缩小比例三种。
6、绘图时尽可能采用原值比例。不论采用何种比例，图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。比例一般应标注在标题栏中比例栏内。必要时，可在视图名称的下方标注比例。
7、图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体的高度（h）分为：20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm和1.8mm八种。字体的高度代表字体的号数。
8、汉字应写成长仿宋体，并采用国家正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于3.5mm，字宽一般为h/.。 2 2 9、字母和数字分为A型和B型两种，一般采用B型字体。B型字体的笔画宽度（d）为字高（h）的1/10。数字和字母可写成斜体或直体。斜体字字头向右倾斜，与水平基准线约成750。用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
10、在同一图样上，只允许选用一种型式的字体。
11、国家标准〈〈机械制图 图样画法图线〉〉（GB/T4457.4-2002）中规定绘制机械图样的线型有9种，包括粗实线、细虚线、细点画线、细实线、波浪线、双折线、粗虚线、粗点画线、细双点画线。
机械制图
教学大纲 第八章 标准件和常用件 学时
１．螺纹的形成，要素，种类，规定画法，标注，螺纹上的常见结构，螺纹的测绘 2
２．螺栓连接，双头螺柱连接，螺钉连接 2
３．键联接
４．圆柱销连接，圆锥销连接，开口销连接 2
５．齿轮的基本知识，圆柱齿轮，圆锥齿轮，蜗杆和蜗轮画法 2
６．弹簧的种类，圆柱螺旋压缩弹簧画法
７．滚动轴承的代号，滚动轴承的简化画法
8．焊接图举例 2
教学目的和要求 本章中的螺纹连接、齿轮啮合、键联结等所涉及的知识已不是单独的零件，而是逐渐向部件过渡的典型装配结构，其目的是为下一步学习装配图打下基础，要熟练掌握这些装配结构的规定画法。
重点难点 本章的重点介绍了螺纹连接、键联结、齿轮、轴承、弹簧等常用件和标准件的规定画法。难点是螺纹连接和轴承的规定画法，学习本章时要注意对国家标准的正确理解和一些标准数据的查阅方法。
知识点
教学安排 知识点 教学方法
第一讲 一、螺纹及螺纹联接
（1）螺纹参数
（2）螺纹的规定画法
（3）螺纹尺寸标注 课件
第二讲 （4）螺纹联接件 课件
第三讲 二、键联接
（1）普通平键联接
（2）半圆键联接 （3）钩头楔键
（4）花键
（5）测绘轴 课件
第四讲 三、齿轮
（1）齿轮各部分的名称和参数
（2）直齿圆柱齿轮的规定画法 （3）斜齿圆柱齿轮的规定画法
（4）直齿圆锥齿轮的画法
（5）测绘齿轮 课件
第五讲 四、滚动轴承
（1）滚动轴承的分类
（1）滚动轴承的画法
（2）滚动轴承的代号 画模型
【内容概要】本章的重点介绍了螺纹连接、键联结、齿轮、轴承、弹簧等常用件和标准件的规定画法。难点是螺纹连接和轴承的规定画法，学习本章时要注意对国家标准的正确理解和一些标准数据的查阅方法。 此外，本章中的螺纹连接、齿轮啮合、键联结等所涉及的知识已不是单独的零件，而是逐渐向部件过渡的典型装配结构，其目的是为下一步学习装配图打下基础，要熟练掌握这些装配结构的规定画法。
