重庆大学机械制图答案丁一第九章ppt课件

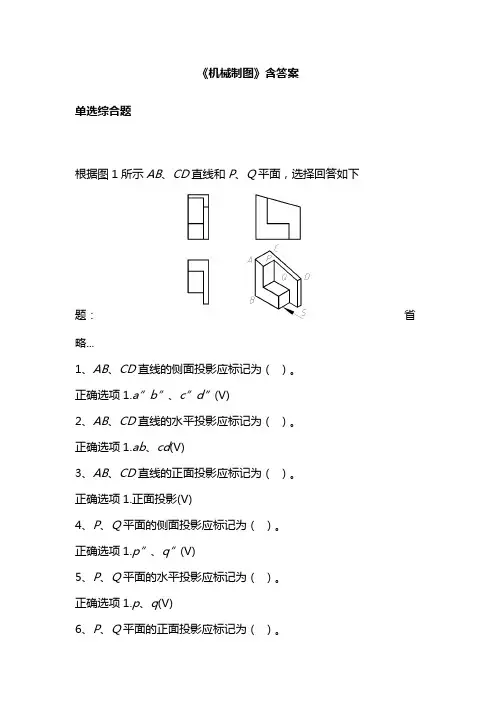

《机械制图》含答案
《机械制图》含答案
单选综合题
根据图1所示AB、CD直线和P、Q平面，选择回答如下题： 省略...
1、AB、CD直线的侧面投影应标记为（ ）。
正确选项1.a”b”、c”d”(V)
2、AB、CD直线的水平投影应标记为（ ）。
正确选项1.ab、cd(V)
3、AB、CD直线的正面投影应标记为（ ）。
正确选项1.正面投影(V)
4、P、Q平面的侧面投影应标记为（ ）。
正确选项1.p”、q”(V)
5、P、Q平面的水平投影应标记为（ ）。
正确选项1.p、q(V)
6、P、Q平面的正面投影应标记为（ ）。 正确选项1.p’、q’(V)
7、平面P在侧面投影面上的投影具有积聚性，因此称之为（ ）。
正确选项1.侧垂面(V)
8、平面Q在（ ）面上的投影反映实形，因此称之为侧平面。
正确选项1.侧面投影(V)
9、直线AB的水平投影具有积聚性，因此称之为（ ）。
正确选项1.铅垂线(V)
10、直线CD在侧面投影面上的投影反映实长，因此称之为（ ）。
正确选项1.侧平线(V)
根据图1所示AB、CD直线和P、Q平面，选择回答如下题： 省略...
1、AB、CD直线的侧面投影应标记为（ ）。
正确选项1.a”b”、c”d”(V)
2、AB、CD直线的水平投影应标记为（ ）。 正确选项1.ab、cd(V)
3、AB、CD直线的正面投影应标记为（ ）。
正确选项1.铅垂面(V)
4、P、Q平面的侧面投影应标记为（ ）。
正确选项1.p”、q”(V)
5、P、Q平面的水平投影应标记为（ ）。
正确选项1.p、q(V)
6、P、Q平面的正面投影应标记为（ ）。
正确选项1.p’、q’(V)
7、平面P在（ ）面上的投影具有积聚性，因此称之为正垂面。
正确选项1.正面投影(V)
8、平面Q的正面投影反映实形，因此称之为（ ）。

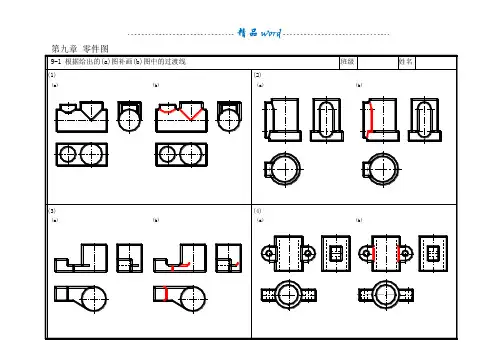

工业制图 习题答案第9章零件图1
第九章 零件图 9-1 根据给出的(a)图补画(b)图中的过渡线班级姓名(a)(1)(b)(2)(a)(b)(3)(4)(a)(b)(a)(b)
9-2 标注表面粗糙度姓名班级(1)指出左图中表面粗糙度的标注错误，并在右图中正确标出。(a)(b)锪平锪平其余(2)将指定的表面粗糙度用代号标注在图上。(a)(b)A面Ra最大允许值为12.5；10孔表面Ry为3.2；B面Ra为12.5;其余表面均不加工，Ra最大允许值为50。A面为B、C、D、H面为E、F面为G面为其余面为其余其余
9-3 标注尺寸公差班级姓名 (1) 根据装配图上的配合代号，标注零件图上轴或孔的直径公差带代号， 并填写下列内容。(a)说明的含义： 8表示 ；F表示 ，7表示 ; h表示 ，6表示 ； 此配合是基 制 配合。(b)M7h6为基 制 配合。(c)查表写出M7h6配合中下列数值： 孔：最大极限尺寸为 ；最小极限尺寸为 ； 上偏差 ，下偏差 ，公差 。 轴：最大极限尺寸为 ；最小极限尺寸为 ； 上偏差 ，下偏差 ，公差 。 (2) 标注轴、孔的直径偏差值，并回答问题：(1)为基 制 配合的轴的直径公差带代号。(2)为基 制 配合的孔的直径公差带代号。(3)如此标注的原因是 。
9-4 标注形位公差班级姓名 1 按要求将文字说明的形位公差标注在图形中。（1）（2） A面对B面的垂直度公差为0.05mm.20H7轴线对底面的平行度公差为0.02mm.（3）（4）75m6轴线对50H7轴线的同轴度公差为0.025mm；50H7轴线对右端面的垂直度公差为0.04mm。50h7对30h6轴线的径向跳动公差为0.02mm； 端面A对30h6轴线的端面跳动公差为0.04mm。 2 对照下图所注形位公差，理解含义并填空。的含义：属于 公差，公差项目是 ，被测要素是 ，公差值为 。属于 公差，公差项目是 ，被测要素是 ，公差值为 。的含义：属于 公差，公差项目是 ，被测要素是 ，基准要素是 ，公差值为 。的含义：的含义：被测要素是 ，基准要素是 ，公差项目是 ，公差值为 。被测要素是 ，基准要素是 ，公差项目是 ，公差值为 。的含义：

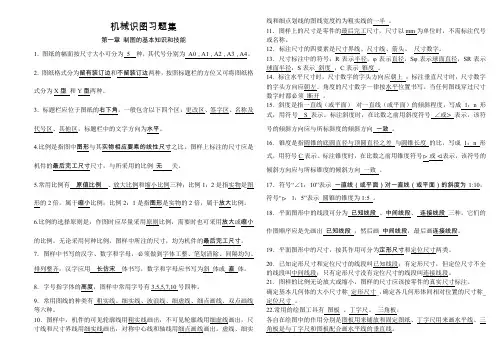

最全机械制图习题全集附带答案(答案)
机械识图习题集
第一章 制图的基本知识和技能
1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型 和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例 无
关。
5.常用比例有 原值比例
、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用 长仿宋
体书写，数字和字母应书写为斜 体或 直 体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有 粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。虚线、细实线和细点划线的图线宽度约为粗实线的一半 。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、 尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示 斜度 ，C表示 锥度 。
14．标注水平尺寸时，尺寸数字的字头方向应朝上 ；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须

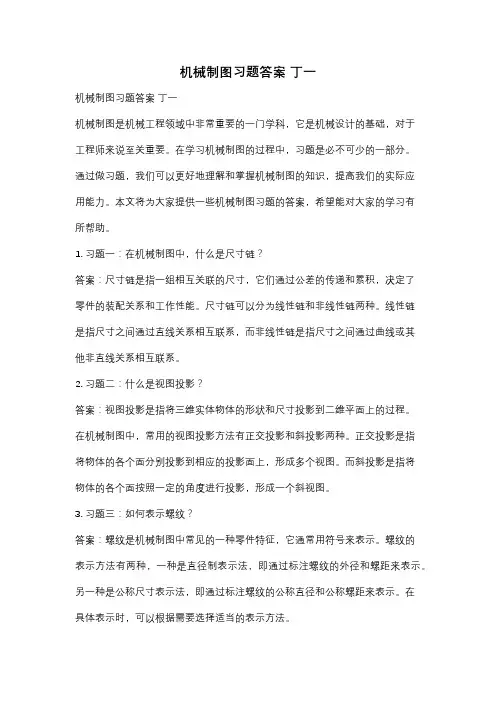

机械制图习题答案 丁一
机械制图习题答案 丁一
机械制图习题答案 丁一
机械制图是机械工程领域中非常重要的一门学科，它是机械设计的基础，对于工程师来说至关重要。在学习机械制图的过程中，习题是必不可少的一部分。通过做习题，我们可以更好地理解和掌握机械制图的知识，提高我们的实际应用能力。本文将为大家提供一些机械制图习题的答案，希望能对大家的学习有所帮助。
1. 习题一：在机械制图中，什么是尺寸链？
答案：尺寸链是指一组相互关联的尺寸，它们通过公差的传递和累积，决定了零件的装配关系和工作性能。尺寸链可以分为线性链和非线性链两种。线性链是指尺寸之间通过直线关系相互联系，而非线性链是指尺寸之间通过曲线或其他非直线关系相互联系。
2. 习题二：什么是视图投影？
答案：视图投影是指将三维实体物体的形状和尺寸投影到二维平面上的过程。在机械制图中，常用的视图投影方法有正交投影和斜投影两种。正交投影是指将物体的各个面分别投影到相应的投影面上，形成多个视图。而斜投影是指将物体的各个面按照一定的角度进行投影，形成一个斜视图。
3. 习题三：如何表示螺纹？
答案：螺纹是机械制图中常见的一种零件特征，它通常用符号来表示。螺纹的表示方法有两种，一种是直径制表示法，即通过标注螺纹的外径和螺距来表示。另一种是公称尺寸表示法，即通过标注螺纹的公称直径和公称螺距来表示。在具体表示时，可以根据需要选择适当的表示方法。 4. 习题四：什么是剖视图？
答案：剖视图是机械制图中常用的一种视图表达方式，它可以将物体的内部结构和细节展示出来。剖视图通常通过在物体的某个部分进行切割，并将切割面展示出来来实现。在制图中，剖视图可以采用不同的剖面形状和剖面线样式来表示不同的情况。
5. 习题五：如何表示装配关系？
答案：在机械制图中，装配关系是表示零件之间相互连接和相对位置关系的重要内容。常用的表示方法有两种，一种是使用装配关系符号，即通过特定的符号表示零件之间的连接方式，如螺纹连接、销连接等。另一种是使用装配关系表，即通过表格形式列出零件之间的连接方式和相对位置关系。
机械制图习题集丁一答案
机械制图习题集丁一答案
一、基本概念题
1. 机械制图的基本原则是什么？
答：机械制图的基本原则包括准确性、清晰性、规范性和标准化。
2. 什么是第一角投影法和第三角投影法？
答：第一角投影法是指观察者从物体的正面进行观察，而第三角投影法是指观察者从物体的背面进行观察。
3. 简述三视图的概念。
答：三视图包括主视图、侧视图和俯视图，它们分别从物体的正面、侧面和上面进行观察，以全面展示物体的形状和尺寸。
二、绘图技巧题
1. 如何绘制一个简单的直齿轮？
答：绘制直齿轮需要确定齿轮的模数、齿数、齿顶圆、齿根圆等参数，然后根据这些参数绘制齿形、齿顶圆和齿根圆。
2. 简述轴测图的绘制方法。
答：轴测图是一种立体图形的投影方法，它通过将物体投影到一个或多个平面上，然后根据一定的比例和角度进行绘制，以获得物体的三维效果。
三、尺寸标注题
1. 什么是线性尺寸和角度尺寸？ 答：线性尺寸是指物体的长度、宽度和高度等一维尺寸；角度尺寸是指物体之间的角度关系，如两个平面或线段之间的夹角。
2. 简述尺寸标注的基本原则。
答：尺寸标注的基本原则包括尺寸线清晰、尺寸数字准确、标注位置合理等。
四、零件图和装配图题
1. 零件图和装配图的区别是什么？
答：零件图是单个零件的详细表示，包括尺寸、公差、材料等信息；装配图是多个零件组合在一起的表示，展示零件之间的装配关系和连接方式。
2. 如何阅读装配图？
答：阅读装配图需要理解各个零件的位置、连接方式和运动关系，同时注意零件之间的配合尺寸和公差要求。
五、综合应用题
1. 设计一个简单的机械装置，并绘制其零件图和装配图。
答：设计一个简单的机械装置，例如一个小型升降台，需要绘制其支架、滑轨、升降平台等零件的零件图，以及这些零件如何组装在一起的装配图。
2. 分析一个机械零件的加工工艺，并说明其制图要求。
答：分析机械零件的加工工艺，需要考虑材料选择、加工方法、加工顺序等因素，并在制图中明确标注加工尺寸、公差、热处理要求等。

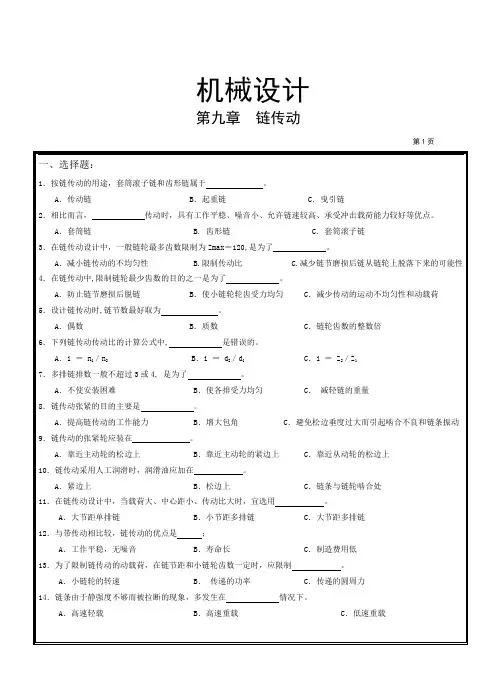

机械设计课后参考答案第九章
机械设计 第九章 链传动
第1页
一、选择题：
1．按链传动的用途，套筒滚子链和齿形链属于 。
A．传动链 B．起重链 C．曳引链
2．相比而言， 传动时，具有工作平稳、噪音小、允许链速较高、承受冲击载荷能力较好等优点。
A．套筒链 B. 齿形链 C. 套筒滚子链
3．在链传动设计中，一般链轮最多齿数限制为Zmax＝120,是为了 。
A．减小链传动的不均匀性 B.限制传动比 C.减少链节磨损后链从链轮上脱落下来的可能性
4．在链传动中,限制链轮最少齿数的目的之一是为了 。
A．防止链节磨损后脱链 B．使小链轮轮齿受力均匀 C．减少传动的运动不均匀性和动载荷
5．设计链传动时,链节数最好取为 。
A．偶数 B．质数 C．链轮齿数的整数倍
6．下列链传动传动比的计算公式中, 是错误的。
A．i ＝ n1／n2 B．i ＝ d2／d1 C．i ＝ Z2／Z1
7．多排链排数一般不超过3或4, 是为了 。
A．不使安装困难 B．使各排受力均匀 C． 减轻链的重量
机械制图第9章 零件图
任课教师 教学方式 讲授 序号 1 课时 2
授课班级 教学场所 多媒体教室 教具 零件模型 课 题 第9章 9.1 零件图的作用与内容
9.2 零件表达方案及其选择
教学目的、要求 理解零件图的作用，掌握零件图的内容。对于一般零件能够正确地选择主视图和其他视图。掌握四类典型零件的结构特点和图形特点，能够对常见零件归类。
重点、难点 视图的选择。
教学内容 9.1 零件图的作用与内容
1. 零件图的作用
2. 零件图的内容（图形、尺寸、技术要求、标题栏）
9.2 零件表达方案及其选择
零件的表达方案不止一个。
9.2.1视图的选择
1. 主视图的选择
（l）形状特征原则。
（2）加工位置原则、工作位置原则和自然放置原则。
2. 其它视图的选择
易画、易看、完整、清晰；每个视图都有表达重点，各个视图互相配合；主要结构和主要形状优先选用基本视图；优先选用人们习惯的视图；局部视图、斜视、斜剖时尽可能按投影关系就近配置；布局合理。
3. 零件表达方案选择的步骤
4. 零件表达中几个问题的处理
合理表达零件的内形与外形，复杂零件的集中表达和分散表达，在零件图上如何画虚线？
9.2.2 四类典型零件的表达方案分析
1. 轴套类零件
作用、结构特点、加工方式，图形特点。
2. 轮盘类零件 作用、结构特点、加工方式，图形特点。
3. 叉架类零件
结构特点、加工方式，图形特点。
4. 箱体类零件
作用、结构特点、加工方式，图形特点。
课堂练习
作业（作业提示）
备注
任课教师 教学方式 讲授 序号 2 课时 2
授课班级 教学场所 多媒体教室 教具 零件模型 课 题 第9章 9.3 零件的工艺结构
教学目的、要求 理解零件的工艺结构，初步具备零件结构形状设计的思路。掌握过渡线的画法。
重点、难点 过渡线画法。
教学内容 9.3 零件的工艺结构
零件的结构既要满足使用要求，又要使其制造加工方便合理。
机械制图习题册答案
.. . …
. word. …
.. . …
. word. …
.. . …
. word. …
.. . …
. word. …
.. . …
机械设计基础课后习题第9章
习题9
9-1轴的功用是什么？转轴、传动轴、心轴有何区别？轴由哪些部分组成？
答：轴用于支承旋转零件、传递转矩和运动。
工作时既承受弯矩又承受转矩的轴称为转轴。 用来支承转动零件，只承受弯矩而不传递
转矩的轴称为心轴。主要用于传递转矩而不承受弯矩，或所承受弯矩很小的轴称为传动轴。
轴通常由轴头、轴颈、轴肩、轴环、轴端及不装任何零件的轴段等部分组成。
9-2轴的常用材料有哪些？什么时候选用合金钢？
答：轴的常用材料为碳素钢和合金钢。
合金钢具有较高的机械性能和更好的淬透性， 但价格较贵，可以在传递大功率、 要求减
轻轴的重量和提高轴颈耐磨性时采用， 在一般工作温度下，合金钢和碳素钢具有相近的弹性
模量，采用合金钢不能提高轴的刚度。
9-3为什么一般转轴都做成阶梯形？阶梯轴的各段直径和长度应根据什么原则确定？
答：阶梯轴各轴段截面的直径不同， 各轴段的强度相近，且有利于轴上零件的装拆和固
定。因此阶梯轴在机器中的应用最为广泛。
阶梯轴的各段直径是在初估最小直径的基础上， 根据轴上零件的固定方式及其受力情况
等，逐段增大估算确定；轴的各段长度主要由轴上零件及相互间的距离所决定。
9-4 进行轴的结构设计时，应考虑哪些问题？
答：1.便于轴上零件的装配；2.保证轴上零件的准确定位和可靠固定； 3.轴的加工和装
配工艺性好；4.减少应力集中，改善轴的受力情况
9-5试从减小轴上载荷、提高轴的强度出发，分别指出图（ a）、（b）中哪一种布置形
式结构更合理？为什么？ 根据弯矩图，第二种布置形式更合理。
(b)图 第一种布置形式的弯矩图
第二种布置形式的弯矩图
t j
根据弯矩图，第一种布置形式更合理。
9-6轴上零件常用的轴向固定和周向固定方法有哪些？
答：常用的轴向固定方式有；轴肩和轴环套筒和圆螺母； 弹性挡圈和紧定螺钉；轴端挡
圈和圆锥面；常用的周向固定方式有键联接、 花键联接、销联接，成形联接及过盈配合联接
机械工程制图习题集和课件
作图环境设置
（都在菜单格式）
一． 图形界限设置
1．格式
图形界限
2．左下角点（0，0），右下角点（x，y）
3．点击缩放里面的“全部缩放”（不可以掉）
二． 图层设置
1. 打开：（1）“格式》图层”
（2）调用“图层”工具条，并在图层工具条中单击如图的图标。
2.新建图层
可以设置线型
1修改“图层名字”，设置颜色和线型 单击
单击 线型：如设置单点长画线。先点击线型，弹出对话框
点击加载，弹出线型库对话框
选择“center”（单点长画线），点击确定，返回下列对话框
选择center，点击确定即可。
同理可以设置虚线（dashed）
将单点长画线设为当前图层：选中单点长画线层，点击对勾，如图所示 注意：1.采用标准色
2.白底深色，黑底浅色
3.巧妙使用图层“锁定”
三． 线型比例：由于图形界限改变，那么虚线，单点长画线也需要调整到适合为止
1. 格式》线型
全局比例因子：对所有线都有用，对已有图线可以再次设置
当前对象缩放比例：对选中的图层线才有用，需要先设置再画线。
注意：1. 若设置了当前对象缩放比例，那么该对象的比例=“全局比例因子”与“当前对象缩放比”的自己设置调整到适合为止 乘积
2.调整比例因子，直到合适为止
四． 文字样式
格式》文字样式
设置工程字和文字字母两种样式
五． 标注样式
格式》标注样式
Gb样式
半径子样式
为作图比例的倒数，根据绘图比例设置
直径与半径类似，只有以下不同
为作图比例的倒数，根据绘图比例设置
角度子样式
为作图比例的倒数，根据绘图比例设置
