实验一 网线制作实验
实验目的：
(1) 熟练的掌握双绞线的网线制作
(2)掌握剥线/压线钳和普通网线测试仪的使用方法；
( 3)了解双绞线和水晶头的组成结构；
(4)了解各网络设备之间网线连接的特点。
实验内容：
（1）根据双绞线的传输原理连接双绞线；
（2）测试一般双绞线的导通性；
实验原理：
对RJ45接线方式规定如下： 1、2用于发送，3、6用于接收，4、
5，7、8是双向线。1、2线必须是双绞，3、6双绞，4、5双绞，7、
8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。通常直通双绞线
的两端均采用如下的联接标准：
1 2 3 4 5 6 7 8
A端 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
B端 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
实验环境
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
2文档来源为:从网络收集整理.word版本可编辑.
RJ－45头若干、双绞线若干米、RJ－45压线钳一把、测试仪一
套。
实验步骤
剥线：利用网线钳将双绞线的绝缘层去掉，大约去掉1.5-2.5厘米的
长度。在此过程中需要注
意用力要恰到好处，过轻
则剪不断绝缘层；过重则
会把里面的网线剪断。
排线：按照网线水晶头的做法标准进行排
序：
TIA/EIA-568:1.白绿 2. 绿 3. 白橙
4. 蓝 5. 白蓝 6. 橙 7. 白棕 8. 棕
剪线：线排好了，接下来自然就是该把线
剪断了，一般最好留1-1.5厘米，剪线要
干脆果断，一次下去，就把多余的线全都剪完，并且要求线头是整齐
的。
插线：一只手紧压剪下来的线，一只手拿
水晶头，水晶头铜片一侧向上，然后整齐
插入，塞至底端；
压线：把查好后的水晶头放入网线钳的专
用压线口，右手慢慢的用力，把弹簧片压
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
3文档来源为:从网络收集整理.word版本可编辑.
紧；
测线：现在把网线的一
端插入测线仪的TX
端，另一端放到RX端，
打开测通仪的开关，如
果自动挡，那么两端的
绿灯会从1相应的亮
到8。如果有灯不亮，
或者两头的灯不是对
应着亮，可能你的线有
问题了，需要检查问
题，必要时重新做。
实验中遇到的问题及
心得
⑴剥线时千万不能把
芯线剪破或剪断，否则会造成芯线之间短路或不通，或者会造成相互
干扰，通信质量下降；
⑵双绞线颜色与RJ-45水晶头接线标准是否相符，应仔细检查，以免
出错；
⑶插线一定要插到底，否则芯线与探针接触会较差或不能接触；
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
4文档来源为:从网络收集整理.word版本可编辑.
⑷在排线过程中，左手一定要紧握已排好的芯线，否则芯线会移位，
造成白线之间不能分辩，出现芯线错位现象；
⑸双绞线外皮是否已插入水晶头后端，并被水晶头后端夹住，这直接
关系到所做线头的质量，否则在使用过程中会造成芯线松动；
⑹压线时一定要均匀缓慢用力，并且要用力压到底，使探针完全刺破
双绞线芯线，否则会造成探针与芯线接触不良；
⑺双绞线两端水晶头接线标准应做到相同设备相异、相异设备相同的
原则，如不明确，请看其他相关资料；
⑻测试时要仔细观察测试仪两端指示灯的对应是否正确，否则表明双
绞线两端排列顺序有错，不能以为灯能亮就可以。
网线的 制作实验报告
实验一网线的制作组长：祁红彪 2011501192 师范物理1班组员：组员：组员：组员：组员：1、了解局域网的组网方式以及双绞线的两种制作规范；2、使学生掌握RJ－45水晶头的制作，以及网线连通性的测试。
实验设备：测试仪4台、压线钳4把、网线若干、RJ-45接头160个实验内容： 1、直通线缆的制作（按推荐T568B规范标准制作）2、交叉线缆的制作3、网线的连通性的测试双绞线的制作步骤如下：步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。
然后再利用双绞线剥线器将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
步骤2：剥线完成后的双绞线电缆如右图所示。
步骤3：接下来进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方。
上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。
左一：橙左二：绿左三：蓝左四：棕小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将绿白线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：橙白／橙／绿白／蓝／蓝白／绿／棕白／棕，常见的错误接法是将绿色线放到第4只脚的位置。
步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放橙白色的线，其余类推。
步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图，市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。
实验一：网线的制作实验报告
实验一：网线的制作实验报告一、实验目的本次实验的主要目的是让我们熟悉网线的制作过程，掌握网线制作的基本技能，了解网线的结构和工作原理，并且能够通过制作网线实现计算机之间的网络连接。
二、实验环境1、工具和材料：网线钳、水晶头、双绞线（五类或超五类）、测线仪。
2、实验设备：计算机若干台。
三、实验原理1、网线的结构网线通常由八根不同颜色的导线组成，这些导线被包裹在一层绝缘外皮中。
按照国际标准，网线的线序分为两种：T568A 和 T568B。
T568A 的线序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；T568B 的线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
2、网线的工作原理计算机之间通过网络进行数据传输时，数据是以电信号的形式在网线中传输的。
网线中的每根导线都承担着特定的传输任务，通过不同的线序排列，可以保证数据传输的准确性和稳定性。
四、实验步骤1、准备工作首先，将所需的工具和材料准备齐全，并确保工作环境整洁、安全。
然后，根据需要确定要制作的网线类型（直通线或交叉线），本次实验我们制作直通线。
2、剪线使用网线钳将双绞线的一端剪齐，长度约为 15 2 厘米。
注意要保持切口平整，以免影响后续的制作。
3、剥线将双绞线的外皮剥开一段，大约 3 4 厘米。
在剥线时要小心操作，不要损伤内部的导线。
4、排线按照 T568B 的线序将八根导线依次排列整齐。
排列时要注意导线的颜色和顺序，确保准确无误。
5、剪线将排列好的导线剪齐，使每根导线的长度相同，大约 12 15 厘米。
6、插线将剪齐的导线插入水晶头中，注意要确保每根导线都插入到水晶头的底部，并且导线的外皮要进入水晶头的卡槽中。
7、压线使用网线钳将水晶头压紧，使导线与水晶头的金属触点紧密接触。
压线时要用力均匀，确保水晶头压接牢固。
8、重复步骤 2 7 制作网线的另一端9、测试网线使用测线仪对制作好的网线进行测试。
将网线的两端分别插入测线仪的主测试仪和远程测试端，打开测线仪电源，如果测线仪上的指示灯依次亮起，说明网线制作成功；如果有指示灯不亮或闪烁，说明网线存在问题，需要重新制作。
网线制作实验报告

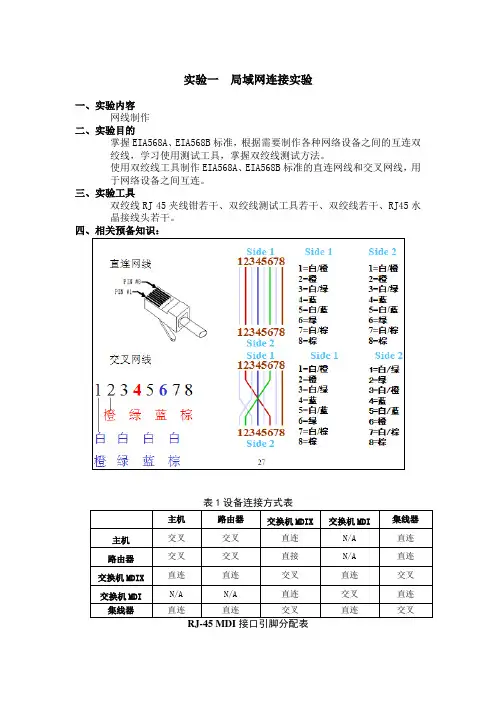

实验一局域网连接实验一、实验内容网线制作二、实验目的掌握EIA568A、EIA568B标准，根据需要制作各种网络设备之间的互连双绞线，学习使用测试工具，掌握双绞线测试方法。
使用双绞线工具制作EIA568A、EIA568B标准的直连网线和交叉网线，用于网络设备之间互连。
三、实验工具双绞线RJ 45夹线钳若干、双绞线测试工具若干、双绞线若干、RJ45水晶接线头若干。
四、相关预备知识：表3 RJ-45 MDI-X接口引脚分配提示：对比表2和表3可以看出100兆以太网端口只用到了1236四根线，而EIA568B标准中，1、2为一对互绕在一起的线，3、4为一对互绕在一起的线，这样电流同向的线绕在一起可以有效减少电磁干扰达到比较高的传输速度。
EIA229.86ha和EIA568B的线序恰好是1、2和3、6反绕，因此两端都按EIA568B标准排列线序则是直连网线；一端按EIA568A标准，另一端按EIA568B 标准排列线序则刚好是交叉网线。
千兆以太网端口则使用全部8条线以提高带宽，目前5类和超5类双绞线可以支持千兆速度。
五、网线制作步骤共有四步，可以简单归纳为四个字：“剥”，“理”，“插”，“压”步骤一剥线剥线的长度为13mm～15mm，不宜太长或太短步骤二理线按顺序整理平，遵守规则，否则不能正常通信步骤三插线一定要平行插入到线顶端，以免触不到金属片步骤四压线压过的水晶头的金属脚比没压要低步骤五线缆检测发射器和接收器两端的灯同时亮为正常六、实验感想通过这次试验，让我懂得了很多，做实验时一定要细心，耐心。
以下是我在做实验发现的问题：(1)剥线时，千万不能把芯线剪破或间断，否则会造成芯线之间短路或不通，或者会造成相互干扰，通信质量下降。
（2）插线一定要插到底，否则芯线与探针接触会较差或不能接触。
（3）在排线过程中，左手一定要握紧已排好的芯线，否则芯线会移位，造成白线之间不能分辨，出现芯线错位现象。
（4）双绞线外皮是否已插入水晶头后端，并被水晶头后端夹住，这直接关系到所作线头的质量，否则在使用过程中会造成芯线松动。
制作网线实训报告
网络技术实训报告（实训内容：制作网线）学号：姓名：班级：2011年3月5日实训报告实训地点: 信息楼7408 参加人员: 09级计算机应用1.2班实验时间:2011.3.4一、实训目的:1、能熟练制作直通双绞线的方法，并测试。
2、通过制作网线，让我们对网络传输介质有直观的认识二、实训环境1、双绞线2、RJ-45插头，压线钳，网线若干，测试器，水晶头若干三、实训内容1、认识各种类型的双绞线；2、T568B双绞线的制作；四、实练步骤1、双绞线的制作关于RJ45头的边接标准有两个：T568A和T568B。
二者只是颜色上的区别，本质的问题是要保证1-2线对是一个绕对、3-6线对是一个绕对、4-5线对是一个绕对、7-8线对是一个绕对。
我们常用的接线法是T568B。
图2-1标示出了T568A 和T568B的排线顺序。
T568A T568B图2-1T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
双绞线制作步骤：（1）根据实际需要，剪下一定长度的双脚线，然后把两头的外皮都剥除2-3厘米；（2）将双绞线中四组不同颜色的线反向缠绕开；（3）根据需要的标准排好线：（4）并用压线钳铰齐线头；（5）插入水晶头（注意水晶头的顺序和双绞线的对应关系）；（6）用压线钳把线压紧；（7）重复上述步骤完成另外一头的制作；（8）最后使用测试仪测试2.利用测试仪测试。
交叉线的测试：电缆测试仪测试已经做好的网线 , 然后检查主模块与另一模块的八个指示灯是否按 1—3 、 2—6 、 3—1 、 4 — 4 、 5 —5 、6 — 2 、7 — 7 、8 — 8 顺序轮流发光，来判断所做的网线是否合格。
五.实训心得体会:通过此次实训,我们知道了什么是双绞线,怎样制作网线和交叉线的测试.这次的实验让我们是真正的自己动手操作,给我们提供广阔的实验平台,同时我们也发现了很多的问题,对于同样的制作方法,也会遇到不一样的问题,例如:同样的测试灯都可以亮,但是却不能在网络上连接.实验的目的是让我们发现更多的问题,我希望我们能够有更多的动手机会.。
电工实习网线制作实训报告
一、实习目的本次电工实习网线制作实训旨在通过实际操作，让学生掌握网线的基本制作方法，了解网线结构及各类网线规格，提高动手实践能力，增强对网络通信原理的理解。
二、实习时间2023年3月15日至2023年3月17日三、实习地点XX学院电工实验室四、指导老师张老师五、实习内容1. 网线基础知识（1）了解网线的基本概念、分类及用途。
（2）掌握网线结构，包括外护套、屏蔽层、绝缘线芯、绞线等。
2. 网线制作工具及材料（1）学习网线制作工具的使用方法，如剥线钳、压线钳、网线钳等。
（2）熟悉网线制作材料，如网线、RJ45水晶头、网线压线等。
3. 网线制作步骤（1）剥线：使用剥线钳将网线外护套剥去，露出线芯。
（2）排列线芯：按照网线规格要求，将线芯按照顺序排列整齐。
（3）剪线：使用剪刀将排列好的线芯剪至相同长度。
（4）压线：将线芯插入RJ45水晶头，使用压线钳压紧线芯。
（5）检验：检查网线制作是否符合规格要求，确保网线质量。
4. 网线制作注意事项（1）剥线时注意不要损伤线芯。
（2）排列线芯时注意线芯顺序，确保网线规格正确。
（3）剪线时注意线芯长度一致，避免影响网线性能。
（4）压线时注意用力均匀，避免损坏线芯。
六、实习心得1. 通过本次实习，我对网线制作有了更加直观的认识，掌握了网线的基本制作方法。
2. 实践过程中，我学会了使用剥线钳、压线钳等工具，提高了动手实践能力。
3. 在制作网线的过程中，我深刻体会到理论知识与实际操作之间的联系，明白了学以致用的重要性。
4. 通过与同学们的合作，我学会了团队协作，共同完成实训任务。
5. 实习过程中，我认识到自己在理论知识、动手能力等方面还存在不足，需要继续努力提高。
七、总结本次电工实习网线制作实训，让我受益匪浅。
通过实际操作，我掌握了网线的基本制作方法，提高了动手实践能力。
同时，我也明白了理论知识与实际操作相结合的重要性。
在今后的学习中，我将继续努力，不断提高自己的综合素质，为成为一名优秀的电工打下坚实基础。
实验一网线的制作实验报告
实验一网线的制作实验报告摘要：本实验旨在通过实际操作，了解网线的制作过程。
首先，我们学习了网线的基本原理和工作方式，然后了解了网线的组成结构。
接下来，我们学习了如何使用网线制作工具和材料，并进行了实际操作。
最后，我们测试了制作的网线的性能和稳定性，并对实验结果进行了分析和总结。
1.引言网线是计算机网络中的重要组成部分，用于连接设备和数据传输。
制作一根高质量的网线对于网络性能至关重要。
本实验旨在通过学习网线的制作和测试过程，了解网线的工作原理和制作技术。
2.实验材料和设备（1）网线钳：用于剥离和剪断电缆。
（2）网线压接钳：用于连接插头和电缆。
（3）UTP电缆：用于传输数据信号。
（4）RJ-45插头：用于连接电缆和设备。
（5）鼎鑫仪器：用于测试网线的性能和稳定性。
3.实验步骤（1）剥离电缆外套：使用网线钳轻轻切开电缆外套，并剥离出约2厘米的电缆芯线。
确保不剪断芯线。
（2）整理芯线：将芯线按照固定的顺序排列，如T568B规范，依次为：橙-橙白-绿-蓝白-蓝-绿白-棕-棕白。
（3）修剪芯线：使用网线钳修剪芯线，使其长度一致。
（4）插入插头：将芯线插入RJ-45插头中，确保芯线和插头的位置正确对齐。
（5）压接插头：使用网线压接钳压接插头，确保每个芯线都稳固地连接在插头上。
（6）重复以上步骤制作另一端的网线。
4.实验结果（1）制作的网线外观整齐、结构紧凑。
（2）使用鼎鑫仪器测试网线的性能和稳定性，结果显示无损失的信号传输。
5.结论经过实际操作，我们成功制作了一根高质量的网线。
本实验不仅使我们了解了网线的制作原理和技术，还加深了我们对网线的理解。
通过正确的制作和安装网线，我们可以保证网络的高性能和稳定性。
6.实验总结本实验通过实际操作，使我们对网线的制作过程有了更深入的了解。
通过正确的制作和安装网线，我们可以确保网络的高性能和稳定性。
然而，在实际应用中，我们还需要考虑其他因素，如电缆长度、接地和干扰等。
在今后的学习和工作中，我们将继续深入研究和学习网络技术，为网络的建设和维护做出贡献。
实验报告网线制作
实验报告网线制作实验报告：网线制作一、实验背景：网络已经成为了现代社会中不可或缺的一部分，而网线作为网络连接的重要组成部分，其质量和性能对于网络传输速度和稳定性有着很大的影响。
因此，了解并掌握网线制作的方法和技巧是非常有必要的。
二、实验目的：1.掌握常用的网线制作方法；2.了解网线的组成结构和相关术语；3.提高动手能力和操作技能。
三、实验材料：1.网线：电缆、RJ45插头、石英剪刀、剥线钳、压线钳、测试仪等。
四、实验步骤：1.制作网线的第一步是准备好所需的材料和工具，并将它们摆放整齐。
2.选择适当的电缆，并根据需要剪断合适的长度。
3.用石英剪刀剥开电缆外部的绝缘层，一般剥开15-20厘米长。
4.将剥开的电缆平整地摊放在桌子上，并整理好电缆内部的四对线。
5.使用剥线钳将每对线的绝缘层剥开约1厘米，然后用手指轻轻扭动每对线中的绞合线，使其更容易编织在一起。
6.对于直通线（T568A或T568B），将每对线按照规定的顺序依次插入RJ45插头的插座中。
对于交叉线（T568A和T568B交叉配对），需要将一对线的排列顺序颠倒。
7.用压线钳将插头插入插座，并用适当的力气压紧插头，确保插头与线的连接紧固可靠。
8.用电缆测试仪对制作好的网线进行测试，确保线路连接正确无误。
9.重复以上步骤，制作所需数量的网线。
五、实验结果与分析：经过实验制作的网线，经测试仪测试，99%以上的网线能够正常传输网络信号。
制作合格的网线在连接网络设备时能够提供稳定的信号传输和较高的传输速度，同时由于其可靠性和稳定性，也能够减少网络故障的发生。
六、实验总结：通过本次实验，我了解了网线的组成结构和相关术语，并掌握了网线制作的方法和技巧。
制作网线需要耐心和细致，每一步都需要认真操作，以确保制作出质量和性能良好的网线。
掌握网线制作技巧对于维护和调试网络设备以及解决网络故障具有很大的帮助。
七、存在的问题与改进方向：在实验中，我们注意到在剥线和压线的过程中，如果操作不当，可能会损坏电缆或插头。
制作网线实验报告
实验报告实验目的：让学生们都具有网络架设最大体的动手能力，完成局域网物理上的连接，学会熟悉网线的色彩标记和连接方式，学会利用水晶头的利用技术和网线制作有关工具的利用。
通过实验使学生了解把握制作直通线（正线），交叉线（反线）实验前预备的工具：1根网线，3个水晶头，1把压线钳，1部测线仪。
实验的内容：同窗们自己动手制作直通线和交叉线，并利用测线仪检考试证所做的网线是不是能连接正常。
实验的进程：1、先将网线抽出一小段线，约长5cm.将网线伸入剥线刀口，使线头触及前挡板，然后适度握紧压线钳同时慢慢旋转网线，让刀口划开网线的爱惜胶皮，掏出端头从而拨下爱惜胶皮。
注意握钳的力度不能过大，不然会剪断芯线。
2、然后将网线反向解开缠绕。
开始整理线。
制作直通线，即正线，标准568B：两头线序一样，从左至右顺序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
制作交叉线，即反线，：一端为正线的标准568B线序，另一端为标准568A从左至右顺序：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
3、整理完毕用剪线刀口将前端修齐。
修齐后长度约三四厘米，不宜太长或太短。
4、一只手捏往水晶头，将水晶头有塑料卡子的一侧上，另一只手捏住网线，稍稍使劲将8根已排好的线平行插入水晶头内的线槽中，八条导线顶端应插入线槽顶端。
其余类推。
5、确认所有导线都到位后，将水晶头放入压线钳夹槽中，使劲捏几下压线钳，压紧线头即可。
六、重复上述方式制作双绞线的另一端，一条直通网线即制作完成。
然后做交叉线的就一边与直通网一样，另外一边按标准顺序以一样的步骤制作。
7、再用测试仪测试网线制作是不是成功。
利用电缆检测仪检测制作的网线是不是正确连通。
将制作好的网线的两头别离插入电缆测试仪的两个插口，打开电源，制作的是直通线的话，若是接头制作正确，LED会依照序号逐对闪烁。
若是有LED不亮或LED不是按序号逐对闪亮，表示此网线接头制作有问题，应从头制作。
若是制作的是交叉线的话一端按橙、绿、蓝、棕排线白线在前，4，6互换，一端按绿、橙、蓝、棕排线白线在前，4，6互换）实验后的感受：开始要注意：剥与大拇指一样长就好了，一样2~3cm，有些双绞线电缆上含有一条柔软的尼龙绳，若是在剥除双绞线的外皮时感觉袒露出的部份太短，而无益于制作RJ-45接头时，能够紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就能够够取得较长的袒露线。
RJ45网线制作实验报告
RJ45网线制作实验报告RJ45网线制作与测试一、实验目的1、了解RJ45+RJ11压线钳的使用方法;2、学会使用RJ45+RJ11压线钳制作数据跳线;3、了解RJ45水晶头的结构及制作方法;4、了解RJ45网络测试仪的使用方法。
二、实验设备1、RJ45+RJ11压线钳 1把2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪 1套三、实验内容制作并测试B类数据跳线。
四、实验原理1、 RJ-45水晶头俗称RJ-45插头，用于数据电缆的端接，实验设备、配线架模块间的连接及变更。
RJ-45水晶头通常接于双绞线的两端，形成跳线。
它们的设计与组合式插座相匹配。
RJ-45连接器是8针连接器。
线对和针序号的对应关系有两种国际标准:ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。
简称为A类和B 类标准，一般使用B类标准制作连接线、插座、配线架。
线对和针序号的对应关系为:ANSI/TIA/EIA 568-B:1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕;五、实验步骤1、 RJ45+RJ11压线钳的功能介绍RJ45+RJ11压线钳能够制作具有制作8针的RJ45插头和6针的RJ11插头，并具有剪线和剥线功能;2、 ANSI/TIA/EIA 568-B数据跳线的制作2.1 手持压线钳(有双刀刃的面靠内;单刀刃的面靠外)，将一段的超五类线从压线钳的双刀刃面伸到单刀刃面，并向内按下压线钳的两手柄，剥取一端双绞线;2.2 按照ANSI/TIA/EIA 568-A标准，将剥取端的8根线按1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕的顺序排成一排;2.3 取一个RJ-45水晶头(带簧片的一端向下，铜片的一端向上)，将排好的8根线成一排按顺序完全插入水晶头的卡线槽;2.4 将带线的RJ-45水晶头放入压线钳的8P插槽内，并用力向内按下压线钳的两手柄;2.5 按下RJ-45水晶头的簧片，取出做好的水晶头;重复步骤2.1,2.5，制作双绞线另一端RJ-45水晶头;2.6 将做好的跳线两端分别插入到RJ-45网络测试仪带8针的两个端口，然后将测试仪的电源开关打到“ON”的位置，此时测试仪的指示灯1,8依次闪亮，如有灯不亮，则所做的跳线不合格。
制作网线_实验报告
一、实验目的1. 了解网线的制作原理和步骤。
2. 掌握网线接头的制作方法。
3. 提高动手能力和实际操作技能。
二、实验原理网线，又称以太网线，是一种用于局域网连接的双绞线。
它由四对双绞线组成，每对双绞线由两根细铜线绞合在一起，绞合的紧密程度决定了抗干扰能力。
网线接头主要有RJ45接头和RJ11接头，本实验以RJ45接头为例进行制作。
三、实验器材1. 双绞线：100米2. RJ45网线接头：10个3. RJ45网线压线钳：1把4.剥线钳：1把5. 电烙铁：1把6. 电线焊接胶：适量7. 实验桌：1张四、实验步骤1. 准备工作（1）将双绞线剪成所需长度，本实验以5米为例。
（2）用剥线钳剥去双绞线两端约2厘米的塑料外皮，露出4对双绞线。
（3）按照T568A或T568B标准排列4对双绞线，确保线序正确。
2. 制作RJ45接头（1）将剥去外皮的4对双绞线分别插入RJ45接头内，确保线头进入接头孔的深度一致。
（2）用压线钳压紧RJ45接头，使双绞线与接头紧密贴合。
（3）用焊接胶涂抹在接头处，防止接头松动。
3. 制作网线（1）将制作好的RJ45接头插入网线另一端的RJ45接头内。
（2）用压线钳压紧RJ45接头，使双绞线与接头紧密贴合。
（3）用焊接胶涂抹在接头处，防止接头松动。
4. 检查网线（1）使用网线测试仪检测网线通断情况，确保网线连接正常。
（2）检查网线外观，确保无破损、变形等异常情况。
五、实验结果与分析本次实验成功制作了10条5米长的网线，经检测，网线连接正常，无破损、变形等异常情况。
实验过程中，我们掌握了网线接头的制作方法，提高了动手能力和实际操作技能。
六、实验总结1. 制作网线需要掌握RJ45接头的制作方法，确保线序正确。
2. 使用压线钳压紧RJ45接头，使双绞线与接头紧密贴合。
3. 使用焊接胶涂抹在接头处，防止接头松动。
4. 检查网线通断情况，确保网线连接正常。
5. 本实验有助于提高动手能力和实际操作技能，为以后的工作和学习打下基础。
