(完整版)视频监控系统施工工艺
视频监控系统施工工艺
1、摄像机及其它设备的安装技术要求
摄像机、监视器、录像机、视频切换器以及控制台的安装应符合技
术说明书的要求。 摄像机的安装必须牢固，应装在不易振动，人们
难以接近的场所，以便看到更多的东西。 鉴于安防工程的特殊要求，
摄像机应一律加装防护罩。 在室外安装的摄像机要加防雷防拆装置。
控制箱的安装应符合技术说明书的要求。 控制箱的交流电应不经开
关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿
管走线，严禁与其他导线穿在同一管内。 控制箱的引线，从控制箱
至大棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。 电
源箱的安装要高于地面2米以上，要牢固、美观、保证安全。 监视
器要求图像清晰，切换图像稳定。 传输电缆在长于300米时要加视
频补偿措施，使图像清晰。
2、 设备安装施工工艺标准
产品的型号规格、性能应符合设计要求。设备说明书、产品的使用操
作说明书等资料齐全。 摄象机电源线与视频线、信号线不得同管敷
设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设；
应实际测算所用电缆长度，进行备料和敷设，避免不必要的接续；当
必须进行接续时应采用专用接插件。 尽量采用电缆从机架、控制台
底部引入设备，此时应将电缆顺着所盘方向理直，按电缆的排列次序
放入槽内；拐弯处应符合电缆曲率半径要求，根据电缆的数量应每隔
100~200mm空绑一次。 在摄像机标准照度下，监控图象质量和系统
技术指标应满足下列要求；图象质量可按5级损伤制评定，图象质量
不应低于4级。 摄象机的安装应牢靠、稳固。从摄象机引出的电缆
宜留有1m的余量，不得影响摄象机的转动。 摄象机宜安装在监视
目标附近不容易受外界损伤的地方，安装位置不应影响现场设备运行
和人员的正常生活。 摄象机镜头应从光源方向对准监视目标，并应
避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。 监
视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应
加遮光罩遮挡。 先对摄象机进行初步安装，经通电试看、细调、检
查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可
固定。 机架安装应竖直平稳，垂直偏差不得超过1%。机架内的设备、
部件安装，应在机架定位完毕后并加固后进行，安装在机架内的设备
应牢固、端正。 系统图象清晰，系统功能符合设计要求，运行检修
方便。
3 、系统设备及系统调试
1）设备连接检查 目测检查前端各位置摄象机的电源及视频线连线是
否正确 目测检查前端各位置云台的电源及控制线是否正确 目测检
查末端各设备之间的连线似的否正确 2）供电电源检测 测量电源供
电电压是否在正常范围之内 检查各设备到电源的连接是否正确 在
确定供电电压正常及全部连线正确无误后给系统加电 3) 单机测试
依次将每一台摄象机的图象输入到指定的监视器上、 观察图象状况，
调整摄象机镜头达到最佳效果 观察图象监视范围，调整摄象机角度
达到最佳位置 逐一测试云台及镜头的各项控制功能 4）程序设备与
调试 设置自动序列及停留时间 设置分组切换序列其他特别要求设
置 系统联调 手动顺序切换 自动顺序切换 云台全方位控制 镜头控
制 多画面图象显示 录象功能
4、 安防工程图象质量检测
1）检测项目： 系统水平清晰度、灰度等级、复合视频信号幅度。
2）系统技术指标：
检漏项目 银行系统技术指标 （依据GB/T16676-96及设计文件） 民用工程设计指标 （依据
GB/T50198-94及设计文件）
系统清晰度 彩色系统：水平清晰度≥270TVL黑白系统：水平清晰度≥350TVL 彩色系统：水平清晰度≥
270TVL黑白系统：水平清晰度
≥400TVL
灰度等级 ≥8级 ≥8级
复合视频信号幅度 （监视器输入端） （1+0.3或1-0.3）VP-P 1VP-P+3dBVBS或
1VP-P-3dBVBS
3）系统水平清晰度及灰度等级检测 摄象机摄取标准测试卡图象并传
输至监视器上显示的图象中可分辨的竖条纹线数即为系统水平清晰
度 根据现场测试条件及摄象机型号，采用以下方法检测系统水平清
晰度： 将透射式综合测试卡装于标准箱，调整摄象头使其与测试卡
正面垂直，两者尽量保持在同一中心轴线上，根据中控室监视器上显
示图象情况，调整灯箱与摄象头间距并调整摄象机方位及角度，同时
与中控室主机配合操作，使得综合测试卡图象在监视器上满屏显示
（图象边缘刚好在监视器屏幕四周，特别注意不要超过屏幕四周），
目视观察监视器图象中心梆上能分辨出最大线数。
保持摄象机及灯箱位置不变，将综合测试卡换为高分辨力卡，目视观
察监视器上可分辨的竖条纹，将此竖条纹下端数值乘以80即为系统
清晰度。 保持摄象机及灯箱位置不变，将高分辨力卡换为灰度卡，
目视观察监视器上可分辨的灰度等级。如在监视器上只观察到灰度卡
图象中各灰度的轮廓，无层次感，则通过示波器在中控室观看灰度信
号（阶梯波）的变化来判断是否达到灰度等级。 受现场限制（如通
讯不变，安装位置等）的摄象机系统清晰度检测断开摄象机信号输出
端BNC接头，用一根长约3~5M的75Ω电缆将摄象机输出信号接至
监视器（观察用的监视器水平清晰度应）400线）。 用反射式分辨力
测试卡（测试时该卡上照度应大于300LX如照度不够时应增加辅助
灯光），调整方法同上。目视观察监视器上可分辨的竖条纹，将此竖
条纹下端数值乘以80即为摄象机水平清晰度。 将灰度卡装于标准
箱，是摄象机的灰度卡图象在监视器上满屏显示，摄象机灰度等级。
用投射式灰度卡装于标准箱，调整摄象机与测试卡位置，使得灰度卡
图象在监视器上满屏显示，判断摄象机灰度等级。 将视频图象信号
发生器的多波群及灰度信号接至该摄象点的图象输入BNC接头，在
中控室分别观看传输系统（电缆至监视器输入端）的清晰度及灰度等
级。 根据摄象机的清晰度、灰度等级及传输系统的清晰度及灰度等
级，取低值为系统的清晰度及灰度等级。 必要时将摄象机拆至环境
条件适宜的房间进行测试。
5、图象质量主观评价
1）技术指标 金融系统：在摄象机正常工作条件下，图象质量应不低
于4级 文博系统：在环境最恶劣条件下，图象质量应不低于4级。 民
用安防工程：在摄象机正常工作下，图象质量应不低于4级。在低照
度使用时，图象质量应达可用图象（能够辨认画面物体轮廓）。 2）
评价步骤 图象画面选择
根据监控的重点画面，选择3~5幅重点画面及有损伤的画面进行主观
评价。 图象质量主观评价应符合下列规定 图象质量主观评价采用五
级损伤制评定，五级损伤制评分分级按表1进行，图象质量的主观评
价项目按表2规定。。
表1、五级损伤制评分分级
图象质量主观评价 评分分级
图象上不觉察有损伤或干扰存在 5
图象上稍有可觉察的损伤或干扰，但不令人感到讨厌 4
图象上有明显的损失或干扰，令人感到讨厌 3
图象上有损失或干扰较严重，令人相当讨厌 2
图象上有损伤或干扰极严重，不能观看 1
表2、图象质量的主观评价项目
项目 损伤的主观评价现象
随机信噪比 噪波、即“雪花干扰”
单频干扰 图象中纵、斜、人字形或波浪状的条纹，即“网纹”
电源干扰 图象中上下移动的黑白间置的水平横条即“黑白滚
道”
脉冲干扰 图象中不规则的闪烁、黑白麻点或“跳动”
按表3填写图象主观评价评分登记表 统计所有评分人员的评价结
果，与平均分数相差2分以上（不包括2分）的为无效评价，去掉无
效评价，求出算术平均值作为最终的评价结果。
序号 评价项目 样品编号 1# 2# 3#
1 评价等级 5 4 3 2 1 5 4 3 2 1 5 4 3 2 1
1 清晰度
2 灰度
3 几何失真
4 “雪花干扰”：噪波 “网纹”：图象中纵、斜、人字形或波浪状的条纹 “黑白滚道”：图象中上下移动、黑白间置
的水平横条 “跳
动”：图象中不规则
的闪烁
5 1．评分等级： 5级 图象上不觉察有损伤或干扰存在 4级 图
象上稍有可觉察的损伤或干扰，但不令人感到讨厌 3级 图象
上有明显的损失或干扰，令人感到讨厌 2级 图象上有损失或
干扰较严重，令人相当讨厌 1级 图象上有损伤或干扰极严重，
不能观看 2．请在所选定的等级栏中写入“/”
视频监控系统工程施工方案
视频监控系统工程施工方案视频监控系统的安装与施工是一个涉及多方面专业知识的复杂工程，需要经过详细的规划、设计和施工步骤，才能确保系统的正常运行和有效监控。
本文将从视频监控系统的基本概念、设计原则、施工流程等方面，对视频监控系统工程施工方案进行介绍。
1. 视频监控系统基本概念视频监控系统是利用摄像头、录像机、存储设备、传输设备等组件，对目标区域进行实时监控、录像和存储的系统。
通过视频监控系统，用户可以远程监控目标区域的情况，及时发现异常情况并进行处理。
2. 视频监控系统设计原则视频监控系统的设计应遵循以下原则：•合理布局：根据实际监控需求和目标区域特点，合理布局摄像头的位置，确保监控范围完整而不重叠。
•清晰画面：选择高清晰度摄像头和显示屏，确保监控画面清晰可见。
•稳定性：选用高质量设备，保证系统长时间稳定运行。
•数据安全：加密数据传输，防止信息泄露。
3. 视频监控系统施工流程视频监控系统施工流程主要包括以下步骤：3.1 规划与设计在施工前，需要根据实际需求对监控区域进行规划和设计。
确定监控区域的大小、形状，摄像头的位置和数量等。
3.2 安装设备根据设计方案，对摄像头、录像机、显示屏等设备进行安装和调试。
确保设备安装牢固、接线正确。
3.3 系统调试安装完成后，需要对整个系统进行调试，确保设备正常运行，监控画面清晰。
3.4 系统联调将视频监控系统与监控中心等相关设备进行联调，保证系统与其他设备正常通信。
3.5 培训最后，对系统操作人员进行培训，使其熟悉系统的使用方法和操作流程。
结语视频监控系统是一项重要的安全设备，有效的视频监控系统可以提高监控范围，降低安全风险。
在视频监控系统的施工过程中，需要严格遵循设计原则和施工流程，确保系统的正常运行，从而保障监控区域的安全。
监控系统安装施工方案及工艺方法
一、项目背景随着我国经济的快速发展，安全防范意识日益增强，监控系统已成为各类企事业单位、公共场所、住宅小区等场所的重要安全保障设施。
为了确保监控系统的稳定、高效运行，本文将对监控系统安装施工方案及工艺方法进行详细阐述。
二、施工工艺1. 线缆敷设（1）根据监控系统的设计要求，确定线缆敷设路径。
（2）在敷设线缆前，检查线缆规格、型号是否符合设计要求。
（3）采用专用工具进行线缆敷设，确保线缆整齐、牢固。
（4）线缆敷设完成后，进行线缆标识，方便后期维护。
2. 设备安装（1）摄像机安装1）根据监控需求，选择合适的摄像机类型。
2）检查摄像机包装及配件，确认摄像机为全新原厂合格产品。
3）通电检测和调整摄像机，确保处于正常工作状态。
4）根据安装位置，调整摄像机角度和焦距。
5）连接摄像机线缆，确保连接牢固。
6）摄像机安装完成后，进行试运行，确保图像质量达标。
（2）中心设备安装1）根据监控需求，选择合适的中心设备（如硬盘录像机、监视器等）。
2）检查中心设备包装及配件，确认设备为全新原厂合格产品。
3）连接中心设备与摄像机线缆，确保连接牢固。
4）进行中心设备参数设置，如视频分辨率、帧率等。
5）进行系统调试，确保系统稳定运行。
3. 系统调试（1）检查系统各设备运行状态，确保设备正常工作。
（2）调整摄像机角度和焦距，确保监视区域覆盖全面。
（3）调整中心设备参数，如视频分辨率、帧率等，确保图像质量。
（4）进行系统联调，确保系统稳定运行。
三、施工要点1. 线缆敷设（1）线缆敷设前，检查线缆规格、型号是否符合设计要求。
（2）线缆敷设过程中，避免扭曲、挤压、损坏线缆。
（3）线缆敷设完成后，进行线缆标识，方便后期维护。
2. 设备安装（1）摄像机安装前，检查摄像机包装及配件，确保设备完好。
（2）摄像机安装过程中，注意调整角度和焦距，确保监视区域覆盖全面。
（3）摄像机安装完成后，进行通电检测和调整，确保设备正常工作。
（4）中心设备安装过程中，注意连接线缆，确保连接牢固。
天网工程视频监控系统施工工艺
一、天网工程视频监控系统施工工艺：天网工程视频监控系统的施工步骤主要包括基础开挖、安装地笼地线及浇灌、立杆、布线、接头连接、设备安装和调试，现就以上分项工作施工工艺说明如下：一、基础开挖施工工艺1、确定基础开挖的具体位置。
开挖时注意避让其它地下设施，选择合适的方位；注意弃土的堆放,及时清运;2、确定基础坑的尺寸大小。
六棱杆基础坑的形状为长方体结构，其尺寸大小为1M＊1M＊1。
5M，即基础坑深1。
5米，上口为边长1M的正方形;四棱杆基础坑的形状为正方体结构，其尺寸大小为0.8M*0.8M ＊0。
8M.二、地笼的安装。
六棱杆地笼的规格为法兰中心距400mm，M24,6孔＊1.8m,边长800mm；四棱杆地笼的规格为法兰中心距400mm,M20，4孔＊0。
8m，边长600mm,如图所示（待画)；地笼单个螺母的方向为立杆横臂的方向，安装地笼时要确保地笼安装的方向正确，从地笼法兰中心处沿布线方向预埋一根￠40PE管，预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞;地笼上平面应低于地面10cm,以便于花砖或草坪的恢复；确保钢筋笼的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中;监控立杆预埋件基础混凝土采用C20水泥浇灌，浇灌时浇捣必须密实，禁止混凝土有空鼓.三、地线的安装。
地线的安装应在地笼安装前进行;基础坑地线采用长1米，规格为50×50×5mm角钢作为垂直接地极，砸入基础坑地下,角钢上面焊接镀锌扁钢，扁钢部分通过地笼法兰中心伸出20cm,用铜线导体与防雷模块连接；使用原水泥杆的杆子引线选用Φ12的镀锌圆钢，金属立杆或引线与接地系统良好连接,使雷电流更好的泄放入地;地线的测量可使用接地摇表测量接地电阻值，前端设备的接地电阻应不大于4欧姆.四、立杆的安装。
立杆安装前务必确保基础混凝土凝固完好;备好地笼螺栓上的螺母、垫片,横臂与法兰连接使用的螺栓和螺母,设备箱和固定设备箱的螺栓、螺母,备好所使用的扳手等工具；六棱杆安装需租用吊车一部;立杆前首先把设备箱和横臂安装牢固；布放好摄像机至设备箱之间的连线，摄像机布放一根室内网线、一根RVV2*0.5电源线和一根4mm接地线，使用补光灯的需另布一根RVV2*1。

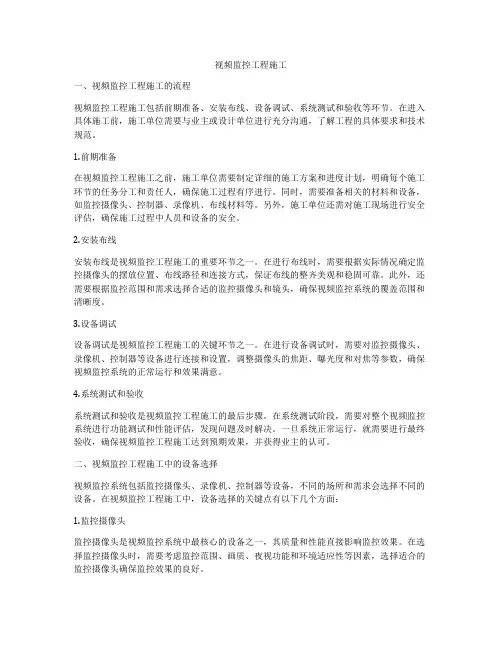

视频监控工程施工
