NPH电梯故障检测说明书(日立电梯)
HGP电梯故障检测说明日立电梯
HGP电梯故障检测说明日立电梯H G P电梯故障检测说明日立电梯集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN] HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。
1检查#15B的驱动回路2检查#15B的反馈信号输入回路14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms检查板上的50B继电器15 安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续。
1抱闸控制器2检查抱闸确认开关21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续。
HGP电梯故障检测说明(日立电梯)
共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。
1检查#15B的驱动回路2检查#15B的反馈信号输入回路14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms检查板上的50B继电器15 安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。
1抱闸控制器2检查抱闸确认开关21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。
1抱闸控制器2检查抱闸和抱闸确认开关22 运行速度偏差故障电梯打开抱闸运行（z10ax 为ON ）过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3 . 21 设定值，且不一致的持续时间超过变频器参数F3 . 22 的设定值。
日立电梯GVF-2故障代码
NPH GVF2的FMT板操作说明MODE-0-SET 显示楼层MODE-1-SET 显示状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能（*1）E30—E47 A2 停止电梯所有快、慢车运行功能（*2）E50—E57 B1 停止电梯快车、部分慢车运行功能（*3）E60—E67 B2 停止电梯快车运行功能（*4）E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87 E 对故障不作处理备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11 #10T ON、OFF故障E53 运行速度偏差故障E12 #15B ON、OFF故障E55 中速超速故障E14 #97输入信号异常E56 微动平层超速故障E21 #11输入信号异常E57 微动平层运行距离异常E22 #12输入信号异常E60 电梯层高表和数出错E26 规格表和数出错E61 电梯同步位置出错E27 重复故障检出E62 电梯层楼位置出错E31 #100R输入信号异常E63 电梯端站位置出错E32 门区感应器故障E64 电梯端站减速控制异常E33 变频器异常运行E70 变频器故障报警检出E35 厅门、轿门动作不一致E71 变频门机故障E36 变频器运行故障E73 门区运行故障E37 电梯逆转故障E75 通讯检出故障E40 零速不一致E76 电梯爬行时间异常E41 电梯低速超速故障E77 自救检出故障E42 软安全回路继电器ON、OFF故障E80 电梯运行中断门锁检出E43 变频器控制回路失电故障E81 电梯检修状态异常E44 #11动作超时故障E82 电梯微动平层超时故障E45 #12动作超时故障E83 电梯安全回路故障检出E46 速度低故障E84 微动平层起动故障E50 高速超速故障E85 变频器速度一致信号异常E51 起动速度控制异常E86 电梯开门超时故障E52 瞬时停电故障E87 电梯关门超时故障。
日立电梯资料-NPH 电梯故障码
日立电梯资料-NPH 电梯故障码2011-08-18 2:11E12 #115B ， 0N ， 1FF 故障 E51 起动速度控制异常E14 #97 输入信号异常 E52 瞬时停电故障E21 #11 输入信号异常 E53 运行速度偏差故障E22 #12 输入信号异常 E55 电梯中速超速故障E26 规格表和数出错 E56 微动平层超速故障E27 重复故障检出 E57 微动平层运行距离异常E31 #100R 输入信号异常 E60 电梯层高表和数出错E32 门区感应器故障 E61 电梯同步位置出错E33 变频器异常运行 E62 电梯层楼位置出错E35 厅门，轿门动作不一致 E63 电梯端站位置出错E36 变频器运行故障 E64 电梯端站减速控制异常E37 电梯逆转故障 E70 变频器故障报警检出E40 零速不一致 E71 变频门机故障 ***E41 电梯低速超速故障 E73 门区运行故障 FLM 0FFE42 软安全回路继电器 0N ， 0FF 故障 E75 通讯检出故障 *** E43 变频器控制回路失电故障 E76 电梯爬行时间异常E44 #11 动作超时故障 E77 自救检出故障 ***E45 #12 动作超时故障 E80 电梯运行中断门锁检出E46 速度低故障 E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障广州日立电梯（NPH .GVFⅡ）故障码故障级别故障号码故障名称故障级别故障号码故障名称A1E11＃10TON.OFF故障B1E50高速超速故障E12＃15BON.OFF故障E51起动速度控制异常E14＃97输入信号异常E52瞬时停电故障E21＃11输入信号异常E53运行速度偏差故障E22＃12输入信号异常E55中速超速故障E25抱闸开关的故障E56微动平层故障E26规格表和数出错E57微动平层运行距离异常E27重复故障检出B2E60电梯层高表和数出错A2E30断相保护WJD不吸合E61电梯同步位置出错E31＃100R输入信号异常E62电梯层楼位置出错E32门区感应器故障E63电梯端站位置出错E33变频器异常运行E64电梯端站减速控制异常E35厅门、轿门动作不一致C2E70变频器故障报警检出E36变频器运行故障E71变频门机故障E37电梯逆转故障E73门区运行故障E40零速不一致E75通讯检出故障E41电梯低速超速故障E76电梯爬行时间异常E42软安全回路断电器ON.OFF故障E77自救检出故障E43变频器控制回路失电故障（外界电源）EE80电梯运行中断门锁检出E44＃11动作超时故障E81电梯检修状态异常E45＃12动作超时故障E82电梯微动平层超时故障E46速度低故障E83电梯安全回路故障检出E E84微动平层起动故障EE86电梯开门超时故障E85变频器速度一致信号异常E87电梯关门超时故障键盘操作与功能操作状态号功能MODESET显示楼层MODE1SET显示状态MODE2SET显示故障码MODE3SET慢车（机房检修）MODE4SET置故障检查标记MODE8SET门止动功能MODE11SET层高测定MODE13SET消除110﹪开关MODE14SETSDS开关测试MODE15SET专用显示状态意义序号段码号显示状态序号段码号显示状态1A1机房检修8A2 自救运行2B1轿顶检修9B2 专用功能开关测试3C1平层信号10C2SDS4D1安全回路11D2 110开关取消5E1电梯有故障12E2 门止动6F1轿内检修13F2停电自救7G1层高测定14G2消防。
hgp电梯故障检测说明
允许低速运行（a101 ON ）或允许检修运行（a10c l 检查电梯的实际速度。
ON ) ， 运行中（x15b0N 或 x10t0N ) 检测速度 2 查看主微机的规格设置与实际是否一致
（nspeed )大于 30 米／分，时间持续 160 毫秒。 3 检查起动补偿设置情况
4 检查电机接线。
5 对旋转编码器的工作状态进行检查。
故障 等级
A1
代 码
故障说明
10 主微机故障
11 副微机故障
12 运行接触器短接故障
13 抱闸接触器短接故障
14 安全继电器短接故障 15 安全回路断开故障 16 软件 WDT 动作
17 连续 3 次开门锁死 18 19 DPROM 读写故障 20 抱闸制动器短接故障 21 抱闸制动器断开故障
22 运行速度偏差故障
23 40D 继电器故障 24 25 40G 继电器故障
26 程序和数故障 27 重复故障 28 29

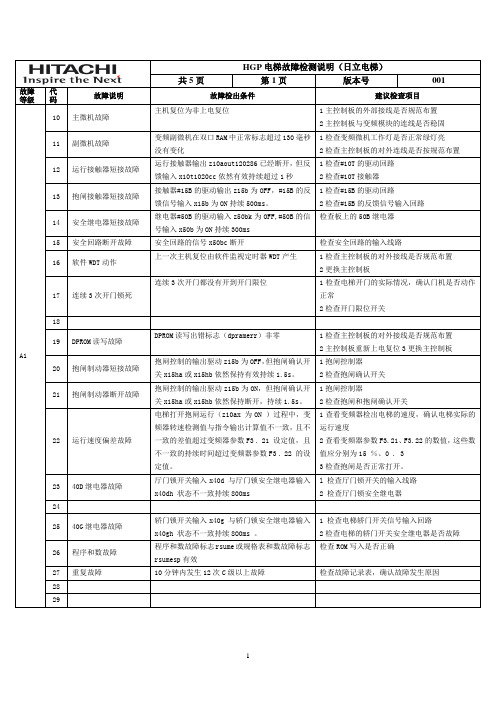

HGP 电梯故障检测说明（日立电梯）
共5页
第1页
版本号
001
故障检出条件
建议检查项目
主机复位为非上电复位
变频副微机在双口 RAM 中正常标志超过 130 毫秒 没有变化 运行接触器输出 z10aout120286 已经断开，但反 馈输入 x10t1020cc 依然有效持续超过 1 秒 接触器#15B 的驱动输出 z15b 为 OFF，#15B 的反 馈信号输入 x15b 为 ON 持续 500ms。 继电器#50B 的驱动输入 z50bk 为 OFF,#50B 的信 号输入 x50b 为 ON 持续 300ms 安全回路的信号 x50bc 断开 上一次主机复位由软件监视定时器 WDT 产生
日立电梯资料-NPH 电梯故障码
日立电梯资料-NPH 电梯故障码2011-08-18 2:11E12 #115B ， 0N ， 1FF 故障 E51 起动速度控制异常E14 #97 输入信号异常 E52 瞬时停电故障E21 #11 输入信号异常 E53 运行速度偏差故障E22 #12 输入信号异常 E55 电梯中速超速故障E26 规格表和数出错 E56 微动平层超速故障E27 重复故障检出 E57 微动平层运行距离异常E31 #100R 输入信号异常 E60 电梯层高表和数出错E32 门区感应器故障 E61 电梯同步位置出错E33 变频器异常运行 E62 电梯层楼位置出错E35 厅门，轿门动作不一致 E63 电梯端站位置出错E36 变频器运行故障 E64 电梯端站减速控制异常E37 电梯逆转故障 E70 变频器故障报警检出E40 零速不一致 E71 变频门机故障 ***E41 电梯低速超速故障 E73 门区运行故障 FLM 0FFE42 软安全回路继电器 0N ， 0FF 故障 E75 通讯检出故障 *** E43 变频器控制回路失电故障 E76 电梯爬行时间异常E44 #11 动作超时故障 E77 自救检出故障 ***E45 #12 动作超时故障 E80 电梯运行中断门锁检出E46 速度低故障 E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障广州日立电梯（NPH .GVFⅡ）故障码故障级别故障号码故障名称故障级别故障号码故障名称A1E11＃10TON.OFF故障B1E50高速超速故障E12＃15BON.OFF故障E51起动速度控制异常E14＃97输入信号异常E52瞬时停电故障E21＃11输入信号异常E53运行速度偏差故障E22＃12输入信号异常E55中速超速故障E25抱闸开关的故障E56微动平层故障E26规格表和数出错E57微动平层运行距离异常E27重复故障检出B2E60电梯层高表和数出错A2E30断相保护WJD不吸合E61电梯同步位置出错E31＃100R输入信号异常E62电梯层楼位置出错E32门区感应器故障E63电梯端站位置出错E33变频器异常运行E64电梯端站减速控制异常E35厅门、轿门动作不一致C2E70变频器故障报警检出E36变频器运行故障E71变频门机故障E37电梯逆转故障E73门区运行故障E40零速不一致E75通讯检出故障E41电梯低速超速故障E76电梯爬行时间异常E42软安全回路断电器ON.OFF故障E77自救检出故障E43变频器控制回路失电故障（外界电源）EE80电梯运行中断门锁检出E44＃11动作超时故障E81电梯检修状态异常E45＃12动作超时故障E82电梯微动平层超时故障E46速度低故障E83电梯安全回路故障检出E E84微动平层起动故障EE86电梯开门超时故障E85变频器速度一致信号异常E87电梯关门超时故障键盘操作与功能操作状态号功能MODESET显示楼层MODE1SET显示状态MODE2SET显示故障码MODE3SET慢车（机房检修）MODE4SET置故障检查标记MODE8SET门止动功能MODE11SET层高测定MODE13SET消除110﹪开关MODE14SETSDS开关测试MODE15SET专用显示状态意义序号段码号显示状态序号段码号显示状态1A1机房检修8A2 自救运行2B1轿顶检修9B2 专用功能开关测试3C1平层信号10C2SDS4D1安全回路11D2 110开关取消5E1电梯有故障12E2 门止动6F1轿内检修13F2停电自救7G1层高测定14G2消防。
日立电梯故障代码
2查看变频微叭规格设置
3 检查运行接触器驱动回路4检查电机接线
57
微动平层运行超距离
微动平层运行距离（zal6cnt ）大于允许值（hl6acnt ）。
1检查微动平层感应器输入回路
2 检查允许值设定是否正确3检查起动补偿是否正确
58
速度低故障
电梯打开抱闸（x15b ON ）运行中（x10t ON , z10ax ON ) ，检测速度（nspeed）小于5 米／分，减速状态( z90cw ON ) ，持续10s
10T 信号输入x10t 为OFF 持续1s。
l检查＃10T的驱动回路2检查材10T的信号输入回路
3检查＃10T的电源回路，正常时为DC48v
39
抱闸接触器断开故障
接触器15B 驱动输出z10b 为ON ，接触器15B 信号输入x15b 为OFF 持续1s
l检查＃15B的驱动回路2检查材15B的信号输入回路
3检查＃15B的电源回路，正常时为DC48v
41
低速运行超速
允许低速运行（a101 ON）或允许检修运行（a10cON )，运行中（x15b0N或x10t0N )检测速度（nspeed)大于30米／分，时间持续160毫秒。
l检查电梯的实际速度。2检查电机接线。
3查看主微机的规格设置与实际是否一致
4检查起动补偿设置情况
l检查电梯主机运行情况。
2检查电梯最大层间距离是否超过9 米。
3 检查hrunovert的设定值，l 个单位为40 毫秒。
34
厅门锁短接故障
在开门状态（zl020N )，厅门输入（x40d ) ON 而轿门输入（x40g) OFF 持续时间l 秒，且开门到达开门极限位置（zxolsON ）
HGP电梯故障检测说明日立电梯
12
运行接触器短接故 障
运行接触器输出z10aout120286已经断开，但反
馈输入x10t1020cc依然有效持续超过1秒
1检查#10T的驱动回路
2检查#10T接触器
13
抱闸接触器短接故障
接触器#15B的驱动输出z15b为OFF, #15B的反
馈信号输入x15b为ON持续500ms
故障检岀条件
建议检查项目
A2
30
旋转编码器断线故障
运行状态zlOax为ON，非零速标志z90p00为OFF，持续1. 6s。
l检查电梯编码器A、B相信号输入的接线回路。
2更换主控扳。
3更换旋转编码器。
31
32
空转保护
电梯在非检修状态下（zx43c OFF），运行（z10ax ON速度大于10m/min （z90plo ON平层感应器xfml保持 无效（xfml OFF）且持续由参数hrunovert设定的时间（一般为45秒）。
1检查#15BSW的驱动回路。
2检查#15BSW的反馈信号输入回路。
HGP电梯故障检测说明（日立电梯）
共5页第3页
版本号001
故障 等级
代码
故障说明
故障检岀条件
建议检查项目
44
45
46
47
48
49
B1
50
高速运行超速
检测速度(nspeed)大于额定速度设定(ispeed)
的1Hale Waihona Puke 15倍1检查规格表设置是否正确
2检查电机接线是否正确
3检查控制板与变频模块的连线是否牢固
4更换变频模块。
51
起动速度异常
日立电梯资料-NPH 电梯故障码
日立电梯资料-NPH 电梯故障码2011-08-18 2:11E12 #115B ， 0N ， 1FF 故障 E51 起动速度控制异常E14 #97 输入信号异常 E52 瞬时停电故障E21 #11 输入信号异常 E53 运行速度偏差故障E22 #12 输入信号异常 E55 电梯中速超速故障E26 规格表和数出错 E56 微动平层超速故障E27 重复故障检出 E57 微动平层运行距离异常E31 #100R 输入信号异常 E60 电梯层高表和数出错E32 门区感应器故障 E61 电梯同步位置出错E33 变频器异常运行 E62 电梯层楼位置出错E35 厅门，轿门动作不一致 E63 电梯端站位置出错E36 变频器运行故障 E64 电梯端站减速控制异常E37 电梯逆转故障 E70 变频器故障报警检出E40 零速不一致 E71 变频门机故障 ***E41 电梯低速超速故障 E73 门区运行故障 FLM 0FFE42 软安全回路继电器 0N ， 0FF 故障 E75 通讯检出故障 *** E43 变频器控制回路失电故障 E76 电梯爬行时间异常E44 #11 动作超时故障 E77 自救检出故障 ***E45 #12 动作超时故障 E80 电梯运行中断门锁检出E46 速度低故障 E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障广州日立电梯（NPH .GVFⅡ）故障码故障级别故障号码故障名称故障级别故障号码故障名称A1E11＃10TON.OFF故障B1E50高速超速故障E12＃15BON.OFF故障E51起动速度控制异常E14＃97输入信号异常E52瞬时停电故障E21＃11输入信号异常E53运行速度偏差故障E22＃12输入信号异常E55中速超速故障E25抱闸开关的故障E56微动平层故障E26规格表和数出错E57微动平层运行距离异常E27重复故障检出B2E60电梯层高表和数出错A2E30断相保护WJD不吸合E61电梯同步位置出错E31＃100R输入信号异常E62电梯层楼位置出错E32门区感应器故障E63电梯端站位置出错E33变频器异常运行E64电梯端站减速控制异常E35厅门、轿门动作不一致C2E70变频器故障报警检出E36变频器运行故障E71变频门机故障E37电梯逆转故障E73门区运行故障E40零速不一致E75通讯检出故障E41电梯低速超速故障E76电梯爬行时间异常E42软安全回路断电器ON.OFF故障E77自救检出故障E43变频器控制回路失电故障（外界电源）EE80电梯运行中断门锁检出E44＃11动作超时故障E81电梯检修状态异常E45＃12动作超时故障E82电梯微动平层超时故障E46速度低故障E83电梯安全回路故障检出E E84微动平层起动故障EE86电梯开门超时故障E85变频器速度一致信号异常E87电梯关门超时故障键盘操作与功能操作状态号功能MODESET显示楼层MODE1SET显示状态MODE2SET显示故障码MODE3SET慢车（机房检修）MODE4SET置故障检查标记MODE8SET门止动功能MODE11SET层高测定MODE13SET消除110﹪开关MODE14SETSDS开关测试MODE15SET专用显示状态意义序号段码号显示状态序号段码号显示状态1A1机房检修8A2 自救运行2B1轿顶检修9B2 专用功能开关测试3C1平层信号10C2SDS4D1安全回路11D2 110开关取消5E1电梯有故障12E2 门止动6F1轿内检修13F2停电自救7G1层高测定14G2消防。
HGP电梯故障检测说明日立电梯
l检查厅门锁开关的输入线路
2检查厅门锁安全继电器
24
25
40G继电器故障
轿门锁开关输入x40g与轿门锁安全继电器输入x40gh状态不一致持续8O0ms。
1检查电梯轿门开关信号输入回路
2检查电梯的轿门开关安全继电器是否故障
26
1检查主控制板的对外接线是否规范布置
2更换主控制板
17
连续3次开门锁死
连续3次开门都没有开到开门限位
1检查电梯开门的实际情况，确认门机是否动作正常
2检查开门限位开关
18
19
DPROM读写故障
DPROM读写出错标志（dpramerr）非零
1检查主控制板的对外接线是否规范布置
2主控制板重新上电复位3更换主控制板
3检查上极限及上强迫减速开关的输入回路
61
运行中DC48V断电
主微机检出运行中DC48V电源断开标志（pofferr)ON。
检查DC48V供电回路，检查AVR的供电回路是否正常。
HGP电梯故障检测说明（日立电梯）
共5页
第4页
版本号
001
故障等级
代码
故障说明
故障检出条件
建议检查项目
62
电梯层楼位置出错
3检查材10T的信号输入回路。
39
抱闸接触器断开故障
接触器15B驱动输出z10b为ON，接触器15B信号输入x15b为OFF持续1s。
l检查＃15B的驱动回路
2检查＃15B的电源回路，正常时为DC48v
3检查材15B的信号输入回路。
40
41
低速运行超速
允许低速运行（a101ON）或允许检修运行（a10cON)，运行中（x15b0N或x10t0N)检测速度（nspeed)大于30米／分，时间持续160毫秒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FMT微机故障检测说明（日立电梯） 共10页 第1页 版本号 001 故障 代码 故障说明 故障检出条件 建议检查项目
E10
E11 #10T ON、OFF 故障 （1）继电器#10TZ的驱动输出为ON（M275 ON），继电器#10T的信号输入X46为ON持续500ms。 （2）继电器#10TZ的驱动输出为OFF（M275 OFF），继电器#10T的信号输入X46为OFF持续500ms。
（1）确认信号输入X7的状态。当变频器正常工作时，X7为ON。如X7为OFF，则检查其信号输入回路及变频器故障。 （2）检查#10TZ的驱动回路。 （3）检查#10TZ的电源回路，正常时为DC24V。 （4）检查#10T的驱动回路。 （5）检查#10T的电源回路，正常时为AC200V。 （6）检查#10T的信号输入回路。
E12 #15B ON、OFF故障 （1）继电器#15BZ的驱动输出Y15为ON，#15B的信号输入X45为OFF持续500ms。 （2）继电器#15BZ的驱动输出Y15为OFF，#15B的信号输入X45为ON持续500ms。 （1）检查#15BZ的驱动回路。 （2）检查#15BZ的电源回路，正常时为DC24V。 （3）检查#15B的驱动回路。 （4）检查#15B的电源回路，正常时为DC110V。 （5）检查#15B的信号输入回路。 E13
E14 #97输入信号异常 （1）继电器#50X的驱动输出Y10为ON，#97的信号输入X47为ON持续500ms。 （2）继电器#50X的驱动输出Y10为OFF，#97的信号输入X47为OFF持续500ms （1）检查#50X的驱动回路。 （2）检查#50X的电源回路，正常时为DC24V。 （3）检查#50B的驱动回路。 （4）检查#50B的电源回路，正常时为DC48V。 （5）检查#97的驱动回路。 （6）检查#97的电源回路，正常时为AC200V。 （7）检查#97的信号输入回路。 E15 E16 E17 E18 E19 E20
E21 #11输入信号异常 继电器#11的驱动输出Y13为OFF，#11的信号输入X42为ON持续500ms。 （1）检查#11的驱动回路。 （2）检查#11的电源回路，正常时为DC24V。 （3）检查#11的信号输入回路。
E22 #12输入信号异常 继电器#12的驱动输出Y14为OFF，#11的信号输入X43为ON持续500ms。 （1）检查#12的驱动回路。
（2）检查#12的电源回路，正常时为DC24V。 （3）检查#12的信号输入回路。 E23 E24 E25
E26 规格表和数出错 FMT微机规格表数据寄存器D400—D499中的数据被非法修改，与原设定不相符。 （1）检查规格表中D989的数据与FMT微机中寄存器的是否相等。 FMT微机故障检测说明（日立电梯） 共10页 第2页 版本号 001 故障 代码 故障说明 故障检出条件 建议检查项目
（2）确认FMT微机中的规格表参数D400—D499后，将D742的数值写入D989中。
E27 重复故障检出 电梯在10分钟内出现了12次A2、B1、B2、C2级故障或6次自救运行（C2 ON或C3 ON或C4 ON或C5 ON或C6 ON）。
（1）用编程器查看C2—C6中的数据，找出引发此
故障的故障级别。 （2）查看故障记录D6200—D6263及其他相关记录，找出电梯频繁发生的故障，并将其排除。 E28 E29 E30
E31 #100R输入信号异常 继电器#100R的驱动输出Y11为OFF，继电器#1OOR的信号输入X41为ON持续200ms。 （1）检查#100R的驱动回路。 （2）检查#100R的电源回路，正常时为DC24V。 （3）检查#100R的信号输入回路。
E32 门区感应器故障 电梯的安全回路正常（M52 ON），在高速运行方式下（M285 ON）运行了（M446 ON）45秒钟，门区感应器的信号输入X3状态没有变化。
（1）检查电梯门区感应器的信号输入回路。
（2）检查电梯运行时钢丝绳和绳轮间是否出现打滑的现象。
E33 变频器异常运行 继电器#10TZ的驱动输出控制标志M275为OFF，变频器的运行信号输入X6为ON持续1s。 （1）检查变频器信号输出端子Y3至FMT微机信号输入端子X6间的接线回路。
（2）查看变频器参数E17的数值，此数值应该为00。 （3）查看变频器输入端子FWD、REV的状态。在正常状态下电梯起动运行前，变频器端子FWD、REV的状态应为O若其状态为ON，则需对端子FWD、REV的输入回路进行检查。 E34
E35 厅门、轿门动作不一致 （1）梯在服务层（M129 ON）门区中（M2 ON）、非运行状态下（M446 OFF），轿门开门极限开关信号输入X15为OFF，厅门门锁信号输入X10为ON持续200ms。 （2）电梯在非运行状态下（M446 OFF），轿门开门极限开关信号输入X15为OFF，轿门门锁信号输入X75为ON持续200ms。
（1）检查电梯轿门的开门极限开关及其信号输入回路。
（2）检查电梯的厅门门锁开关及其信号输入回路。 （3）检查电梯的轿门门锁开关及其信号输入回路。
E36 变频器运行故障 电梯运行中（M446 ON），上行继电器#11信号输入X42或下行继电器#12信号输入X43为ON，变频器运行信号输入X6为OFF持续1s。 （1）检查变频器的信号输出端子Y3至FMT微机信号输入端子X6间的接线回路。 （2）查看变频器参数E17的数值，此数值应该为00。 （3）查看变频器参数E01、E02、E03、E05、E07的数值，这些数值应分别为0、1、2、7、7。 （4）检查变频器端子FWD、REV的信号输入回路。 FMT微机故障检测说明（日立电梯） 共10页 第3页 版本号 001 故障 代码 故障说明 故障检出条件 建议检查项目
E37 电梯逆转故障 （1）电梯FMT微机上行控制标志（M86或M138）为ON，旋转编码器信号输入X1为ON、X0为OFF，而且测得电梯运行速度大于8m/min（M29 ON）持续200ms。 （2）电梯FMT微机下行控制标志（M87或M139）为ON，旋转编码器信号输入X1为OFF、X0为ON，而且测得电梯运行速度大于8m/min（M29 ON）持续200ms。 （1）观察电梯的实际运行方向和FMT微机上下行指令的输出。当电梯运行方向与指令方向相反时，应调转电机U、V两相的接线。 （2）当电梯的运行方向与FMT微机指令方向相同时，故障应发生在信号反馈回路中，检查方法如下： A．检查电梯旋转编码器方向信号的接线是否正确。 B．检查电梯运行时，旋转编码器输入FMT微机的信号是否正常。 当电梯实际运行方向向上时，X1为OFF，X0为ON。当电梯实际运行方向向下时，X1为ON，X0为OFF。 C．更换分频板。 D．更换旋转编码器。 E38 E39
E40 零速不一致 （1）FMT微机零速检出标志M26为OFF，变频器零速信号输入X4为ON持续1.5s。 （2）FMT微机零速检出标志M26为ON，变频器零速信号输入X4为OFF持续1.5s。 （1）检查电梯旋转编码器A、B相信号输入的接线回路。
（2）检查变频器信号输出端子Y1与FMT微机输入端子X4间的接线回路。
（3）查看变频器参数E15、E16的数值，这些数值应分别为1、2。
（4）查看变频器参数F37的数值，此数值应该为1.0。
（5）更换分频板。 （6）更换旋转编码器。
E41 电梯低速超速故障 （1）电梯在非高速状态下（M36 OFF），运行（M446 ON）速度大于30m/min（M31 ON）持续200ms。 （2）FMT微机高速运行标志M180为OFF，#15BZ驱动输出标志M181为ON，FMT微机速度检出寄存器D6100中的数据大于规格表低速超速速度寄存器D488中的数值持续200ms。 （1）查看FMT微机速度寄存器D6100的速度并观察电梯实际运行速度是否超出设定值。 （2）当发现电梯实际速度大于30m/min时，按下列程序对电梯进行检查。 A．查看变频器参数E01、E02、E03、E05、E07的数值，这些数值应分别为0、1、2、7、7。 B．对照规格表检查变频器参数C05-C11的数值。 C．观察电梯低速运行，变频器信号输入端子X1、X2、X3的状态。电梯正常低速运行时，X1为OFF、X2为OFF、X3为ON。 （3）当发现电梯实际速度小于30m/min，检查FMT微机速度寄存器D6100的数据。如D6100的数值大于30m/min时，检查FMT微机寄存器D456中的数据是否与规格表上的一致，检查旋转编码器的接线情况。接线正常时，可通过观察电梯作长距离运行 FMT微机故障检测说明（日立电梯） 共10页 第4页 版本号 001 故障 代码 故障说明 故障检出条件 建议检查项目
达到匀速时D6100的数据是否稳定，从而判定旋转编码器信号是否受到干扰。
E42 软安全回路继电器ON、OFF故障
（1）继电器#50X驱动输出Y10为OFF，继电器#50B信号输入X40为ON持续500ms。 （2）继电器#50X驱动输出Y10为ON，继电器#50B信号输入X40为OFF持续500ms。 （1）检查#50X的驱动回路。 （2）检查#50X的电源回路，正常时为DC24V。 （3）检查#50B的驱动回路。 （4）检查#50B的电源回路，正常时为DC48V。 （5）检查#50B的信号输入回路。
E43 变频器控制回路失电故障 当FMT微机投入运行1.2秒后（T14 ON），变频器零速信号输入X4为OFF、速度一致信号输入X5为OFF持续200ms。 （1）观察电梯实际运行速度。 （2）检查变频器信号输出端子Y1、Y2到FMT微机信号输入端子X4、X5间的接线回路。检查电梯投入运作后变频器信号输出端子Y1、Y2的工作状态。在正常状态下，电梯起动运行前，Y1的状态为OFF，Y2的状态为ON，起动运行后，Y1、Y2为ON。 （3）查看变频器参数E15、E16的数值，这些数值应分别为1、2。 （4）查看变频器参数E43的数值，此数值应为7.0%。 （5）查看变频器参数F37的数值，此数值应为1.0。 （6）检查变频器R0、T0端子上的电压，其电压值为AC380±10%。
E44 #11动作超时故障 继电器#11驱动输出Y13为ON，继电器#11信号输入X42为OFF持续500ms。 （1）检查#11继电器驱动回路。
（2）检查#11的电源回路，正常时为DC24V。 （3）检查#11的信号输入回路。
