徕卡全站仪TPS400机载应用程序简介
莱卡TS全站仪道路放样操作说明书
用户手册版感谢您使用TPS800机载道路放样应用软件。
使用中如有什么问题或修改意见，请与我们联系，我们将竭诚为您服务。
为正确、可靠地使用本软件，请仔细阅读本用户手册或CD中相关电子文档中的详细说明。
关于使用本软件的权利与义务，请参照《徕卡软件许可协议》。
软件标识在软件CD标签上，标有该软件的注册号和版本号。
请在下面填写上版本号与注册号，以便你在需要的时候，与徕卡测量系统（上海）有限公司或授权的代理店联系。
注册号：2006SR08253软件版本：V ersion1. 概述 (1)2. 本软件操作流程 (6)3. 路线定义 (8)4. 放样测量................................................ 145. 成果查看 (18)6. 数据传输 (20)7. 程序信息提示 (22)8. 平面定线输入样例 (23)道路放样是整个道路测量工作中的一个重要环节，传统的作业方法，往往采用“计算器+全站仪”或者“打印好的逐桩坐标表+全站仪”的工作模式。
这样不但费时费力，而且难以解决特殊情况下的临时加桩问题。
为此，我们设计开发了能够有效提高作业效率的机载道路放样软件。
本软件不仅适用于公路、铁路的放样测量，还可以用于管线、管道、河道等线状工程的放样测量工作。
软件的主要功能与特点本软件的设计、开发完全依据相关的国家测量规范、公路勘测规范及其它工程技术标准。
主要功能①、数据的组织管理。
只需将已知数据（控制点和平面定线数据）存储在全站仪，即可以各种方式灵活的调用这些数据；平面定线输入之后，可以方便的检核输入的数据是否有误；②、“中边桩”放样。
该软件可以根据用户输入的里程、偏向角、偏距自动调用预先存储的已知数据，从而计算出待放样点对应于当前测站的放样元素，并实时显示归化元素，指导棱镜员的移动；放样中线的同时可以实现线路的纵断面测量；③、横断面测量。
自动计算当前测站对应的里程及线路在该里程处的法线方向，用户也可以输入指定的里程，程序可实时显示出当前测量点与指定里程横断面之间的向对位置关系；④、数据传输。
徕卡全站仪TCR402测量位移说明书
TPS400徕卡全站仪使用说明编写：复核：审核：目录第一章概述1.1全站仪型号1.2徕卡全站仪生产商1.3、仪器性能及面板、部件简介第二章现场全站仪测量的准备工作2.1供电电源线布臵2.2棱镜安装第三章全站仪静载位移测量3.1架立仪器及整平3.2定向3.3设臵作业3.4设臵测站3.5开始测量作业第四章：全站仪软件介绍第五章：全站仪软件数据采集与数据处理第六章:桥梁静载位移测量示例附录：全站仪静载位移测量所需仪器第一章：概述：1.1、全站仪型号：TCR系列徕卡TPS4001.2、徕卡全站仪生产厂商：广州今徕仪器有限公司020-******** 1.3、仪器性能及面板、部件简介：大屏幕高分辨率显示器，界面全中文显示，具有软按键和导航键，操作流程直观方便，通过简单的菜单结构和综合的测量程序，可方便地完成测量、放样等工作；可配臵红外和激光双光源同轴测距系统，激光无棱镜测距测程可大于170m,灵活的电源配臵方案，配备标准的便携式摄像机电池；通过LGO，用户可自定义数据下载格式，可实现与计算机软件的无缝数据交换；大容量内存可满足日常测量工作中保存数据的需要，设臵的RS232接口可与计算机实现数据通信或连接外界电源。
第二章：现场全站仪测量的准备工作2.1、供电电源线布臵：电脑用电，照明用电2.2、棱镜安装：在要测量桥梁静载位移的地方，用冲击钻钻取合适孔径的孔，铁锤打入膨胀螺丝，装上棱镜，拧紧螺帽固定棱镜(尽量保证棱镜正对全站仪所在的地点)。
第三章：全站仪静载位移测量3.1:架立仪器及整平（1）松开脚架的紧固螺丝，为观测姿势舒适起见，把脚架腿伸长至所需长度，旋紧紧固螺丝；（2）沿脚架腿的方向，用力将脚架腿踩入地面，把脚架架设稳固。
架设脚架时，应注意使脚架面大致水平。
如果脚架面倾斜过大，应松开脚架紧固螺丝，调节其长度使脚架面大致处于水平位臵（粗平）；（2）将全站仪固定在三角架上，打开全站仪侧面红色开关机按钮，开机并通过【常用功能】>【整平/对中】按键打开全站仪电子水准器；（3）调节全站仪脚螺旋，先调节其中的两个脚螺旋，使得全站仪的圆水准气泡处于仪器显示屏上所显示的三角形一边的中点上，再调节余下的第三个脚螺旋，最后使得圆水准气泡位于三角形的形心处，此时将会看到仪器屏幕所显示的三角形各顶点都有一个勾，表示仪器已经完全整平(精平)，按【确认】键退出注意:（调好后切不可触动三角架，否则重新上述步骤调平）（4）用传输数据线连接全站仪RS232接口和计算机USB接口；接口插头接线图3.2：定向（顺桥向立面测量两点定坐标轴线）（1）沿桥向立面内找两点，在无棱镜（RL）状态下测量并记录第一点的水平距离及与基准线间的水平角分别为A(43.768m，38°15’47”)，第二点B(22.939m，141°46’47’’)；（2）在CAD 里利用相对坐标作出这两点，从C 点作AB 垂线CO,量出CO 的水平长度18.093m 及CO 与基准线间的水平夹角103°50’45”；(3)在全站仪面板上，【程序】>【设臵】>【放样设臵】>【定向】>【人工定向】。
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角)测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器.由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。
二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统.通过键盘可以输入操作指令、数据和设置参数.以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机(CPU）是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成.微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行.输入输出设备是与外部设备连接的装置(接口)，输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据.四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法.（一）全站仪的操作与使用1。
全站仪的基本操作与使用方法（1）测量前的准备工作1)电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔.②按电池盒的顶部直至听到“咔嚓"响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点,对中、整平。
③在两点分别安置棱镜.3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时)，竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360,水平度盘指标即自动设置.随即一声鸣响，同时显示水平角.至此,竖直度盘和水平度盘指标已设置完毕。
徕卡TPS三维变形监测软件培训
徕卡TCA三维变形监测系统安装与使用2008年6月机载程序/后处理软件/远程无线遥控安装使用培训的主要内容：机载应用程序TCA三维变形监测机载应用程序的安装，使用 后处理软件三维变形监测分析系统后处理软件的安装，使用 无线遥控模块远程无线遥控模块功能介绍，使用适用领域¾大坝、桥梁、地铁等变形监测；¾楼宇等高耸建筑物的变形监测；¾各种滑坡体，如河流两岸，露天矿边坡、高速公路护坡等变形监测；¾其他需要实时监测位移变化的监测项目；2：机载程序主菜单主菜单中有四个选项，分别为：限差配置（1 Configuration ），自动测量（2 Auto Measure)，学习测量( 3 Learn Measure ) ，目标点列表( 4 View Target List)在进行观测前，一定要先设置好各项限差，设置限差的目的是为了保证测量结果的精确可靠，在需求精度很高的变形监测项目中，此项工作尤为必要。
设置好限差后，需要对待观测目标进行学习测量，目的在于告诉仪器需要观测的目标的方向，便于仪器快速准备寻找到正确的目标进行测量。
学习测量完成后，将仪器照准第一个目标点，注意点号与实际照准点的匹配，按F1 START 仪器即自动开始观测，以上为大致流程，下面将就具体步骤详细说明F1 F2 F3 F4 F5 F63：参数设置(configuration)设置测站号(station Id)及仪器高(instrunment hight)配置各种限差:包括HZ.readsDiff（水平角读数差）、HZ.GL（归零差）、HZ.2C(2C互差)、HZ.setsDiff （水平角测回方向差）、V.readsDiff（垂直角读数差）、v.X（指标差）、V.setsDiff（垂直角测回方向差）、SD.readsDiff（斜距读数差）、SD.setDiff（斜距测回读数差）测回数设置（set number）4：学习测量(learn measuring)限差配置完成后，需要进入学习测量界面，主菜单第3项，进行目标点的学习测量，首先，将仪器瞄准待观测的第一点，大致照准即可，将屏幕上的光标停留到第一行，Target No，输入正确的点名，如果是用对中杆或角架架设的棱镜，则还要输入棱镜高。
徕卡TPS1000系列经纬仪_全站仪简易操作手册
有附加目镜和物镜如果选Yes， 测量将受到很多限制，切记!!!
6 V-Angle display 垂直角显示方式(天顶距/高度角/坡度角)
---zenith angle 天顶距 水平方向为90 度
---elev. Angle +/- 高度角 水平方向为 0 度仰角为正
---elev. Angle % 坡度角 水平方向为0 向上为正坡度(3%)
徕卡全站仪数据格式与数据通讯操作

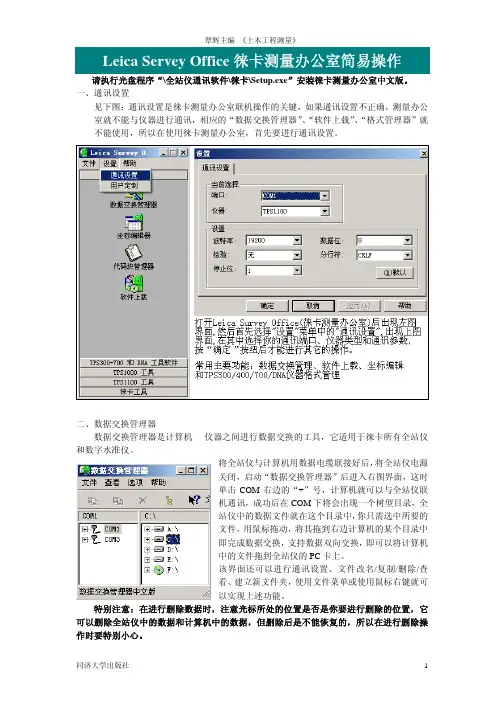

请执行光盘程序“\全站仪通讯软件\徕卡\Setup.exe”安装徕卡测量办公室中文版。
一、通讯设置见下图：通讯设置是徕卡测量办公室联机操作的关键，如果通讯设置不正确，测量办公室就不能与仪器进行通讯，相应的“数据交换管理器”、“软件上载”、“格式管理器”就不能使用，所以在使用徕卡测量办公室，首先要进行通讯设置。
二、数据交换管理器数据交换管理器是计算机----仪器之间进行数据交换的工具，它适用于徕卡所有全站仪和数字水准仪。
将全站仪与计算机用数据电缆联接好后，将全站仪电源关闭，启动“数据交换管理器”后进入右图界面，这时单击COM右边的“+”号，计算机就可以与全站仪联机通讯，成功后在COM下将会出现一个树型目录，全站仪中的数据文件就在这个目录中，你只需选中所要的文件，用鼠标拖动，将其拖到右边计算机的某个目录中即完成数据交换，支持数据双向交换，即可以将计算机中的文件拖到全站仪的PC卡上。
该界面还可以进行通讯设置、文件改名/复制/删除/查看、建立新文件夹，使用文件菜单或使用鼠标右键就可以实现上述功能。
特别注意：在进行删除数据时，注意光标所处的位置是否是你要进行删除的位置，它可以删除全站仪中的数据和计算机中的数据，但删除后是不能恢复的，所以在进行删除操作时要特别小心。
作为TPS300/400/700、DNA03/10仪器，可以定制数据输出，数据下载可以使用“格式管理器”进行。
三、软件上载软件上载可以将仪器的系统软件、系统固件、应用软件上传到仪器中去，这有利于系统软件、应用软件的升级和应用软件的开发，这是徕卡仪器的一个显著优点。
1、软件上载单击“传输文件”，然后选择“系统软件(System Firmware)”或“其它的软件”，单击“下一步”按纽，再选择“系统语言system Language”、EDM固件、ATR固件、搜霸固件、软件、配置中的一项，单击“下一步”按纽，单击“浏览”，在计算机中找到要传输的软件所在的目录，在这里将显示该目录中所有应用程序列表，选择需要传输的软件，然后按“下一步”后再按“完成”，软件就自动上传到全站仪中。
徕卡全站仪使用说明书
徕卡（LEICA）TC9051、基本技术参数以下叙述适合徕卡TC905全站仪，TC605、TC805与此相似。
1.1 主要技术指标水准器灵敏度：圆水准器4＇/2mm电子水准器： 5"激光对中器：精度0.8mm/1.5m 光斑直径 2.5mm/1.5m 补偿器：液体双轴补偿器显示屏：液晶4*16字符自动改正：视准误差垂直度盘指标差地球曲率及折光差垂直轴双向倾斜内部存储器：3000个点观测值或4000个点坐标通讯接口：RS232仪器重量：TC605 4.3kgTC805 5.6kgTC905 5.6kg工作温度：-20℃—+50℃1.2TC905及其键盘1.3 仪器的整置1.3.1 检视当您打开仪器箱时，首先检查仪器外观是否完好，附件是否齐全。
仪器箱内应有如下物品：①仪器；②使用手册；③防护罩；④改针；⑤内6角扳手；⑥TCTOOLS软件磁盘；⑦备用电池；⑧数据传输电缆。
1.3.2 整置仪器仪器应置于GST20三脚架之上，采用激光对中器整平对中，对中方法如下：①按住键2秒钟以上，激活激光对中器，此时显示屏出现电子水准器，地面可见红色激光斑点；②调节脚螺旋使电子水准器居中，同时使激光斑点对准地面点位中心；③按键关闭激光对点器，准备进行正常测量。
2、键盘介绍键盘按功能类别分为四组，各组用不同的颜色加以区分：灰色组—固定键橙色组—功能键绿色组—控制键黄色组—输入键…3、配置菜单在开始测量之前，应通过“CONFIG MENU”对仪器进行配置，以便使仪器处于正确的工作状态。
3.1配置菜单按住键超过2秒即可进入配置菜单“CONFIG MENU”。
见附图1。
3.2输入距离改正数按住键超过2秒进入配置菜单“CONFIG MENU”，选择“1.PPM/MM”并确认，显示界面如下：输入相应的ppm和mm值。
ppm为温度气压改正值，单位为mm/km；mm为棱镜常数，单位为mm，通常莱卡的棱镜常数为0。
3.3仪器误差的检验与调整首先整置仪器，在100米以外设置觇牌。
徕卡TPS全站仪系列
（一般大气条件） 360°棱镜（GRZ4）
500 m / 350 m
最短测量距离
5 m / 20 m
精度/测量时间
≤200m时为1mm：大于 200m 时取决于角度测量精度/3-4 秒
最大速度（LOCK模式） 切向（标准测距模式）
在 100 m 处：5 m / 秒，在20 m处: 1 m / 秒
切向（跟踪测距模式）
对径绝对式连续测量
补偿器
方式
竖轴中心电子双轴补偿器
补偿范围
4′
设置精度
0.5″
0.5″
1.0″ 1.5″
距离测量（IR）
精度
标准模式／测量时间
2mm+2ppm / 1.5秒
（ISO17123-3）快速模式／测量时间
5mm+2ppm / 0.8秒
跟踪模式／测量时间
5mm+2ppm / ＜0.15秒
最小显示单位
360°小棱镜（GRZ101）
350 m / 300 m
小棱镜（GMP101）
500 m / 400 m
反射片（60mm×60mm）
65 m
最短测量距离
1.5 m / 5 m
最大速度
切向（标准测距模式） 在100 m 处：25 m / 秒，在20 m处：5 m / 秒
（LOCK 模式）
径向（跟踪测距模式）
量系统 ■ 在测量办公软件 Leica SurveyOffice 或 Leica Geo-Office 的帮助下，可把仪器内 PC 卡上保存的数据轻松地传输到计算机中 ■ 广泛用于地面大型建筑和地下隧道施工等精密工程测量或变形监测领域
