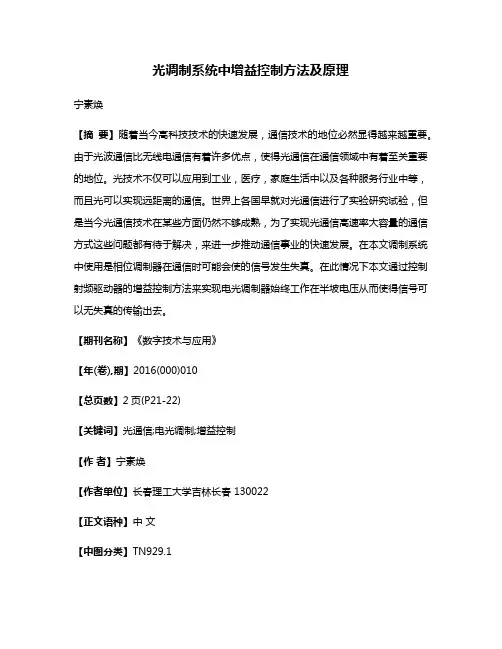

光调制系统中增益控制方法及原理
光调制系统中增益控制方法及原理宁素焕【摘要】随着当今高科技技术的快速发展，通信技术的地位必然显得越来越重要。
由于光波通信比无线电通信有着许多优点，使得光通信在通信领域中有着至关重要的地位。
光技术不仅可以应用到工业，医疗，家庭生活中以及各种服务行业中等，而且光可以实现远距离的通信。
世界上各国早就对光通信进行了实验研究试验，但是当今光通信技术在某些方面仍然不够成熟，为了实现光通信高速率大容量的通信方式这些问题都有待于解决，来进一步推动通信事业的快速发展。
在本文调制系统中使用是相位调制器在通信时可能会使的信号发生失真。
在此情况下本文通过控制射频驱动器的增益控制方法来实现电光调制器始终工作在半坡电压从而使得信号可以无失真的传输出去。
【期刊名称】《数字技术与应用》【年(卷),期】2016(000)010【总页数】2页(P21-22)【关键词】光通信;电光调制;增益控制【作者】宁素焕【作者单位】长春理工大学吉林长春 130022【正文语种】中文【中图分类】TN929.1光通信是以光波为载体的进行的通信。
在此通信系统中电光调制技术占着很重要的地位，电光调制的作用是将电信号加载到光波上进行信号在发射端无失真的传输。
在电光调制中电光驱动器是给电光调制器提供驱动电压的。
信号能否无失真的传输出去，完全依赖于电光调制器及其驱动器的综合性能，所以要对驱动器的性能进行多方位设定使得调制器工作在最佳的状态。
直接调制和间接调制依据光源和调制的关系划分的。
1.1 直接调制直接调制就是在光通信系统中用电源调制的一种办法，该调制方法是利用电流来驱动半导体激光器或发光二极管，从而达到信息以光信号的方式传输。
在整个调制过程中，传输距离会因光纤具有色散效应及展宽传输谱等受到影响。
我们在用激光远距离通信时，它必须具有相当高的输出功率才能实现，事实上相比其他调制直接调制的输出功率是比较小的，很难实现远距离的传输需求，虽然该方法简单易实现，应用范围不是很广。

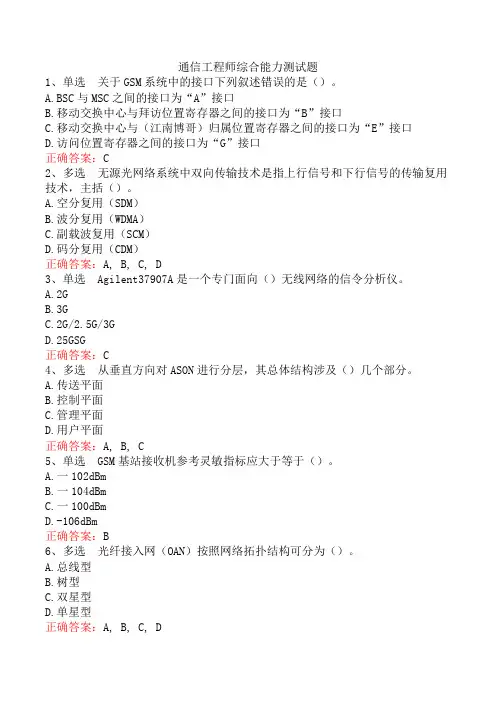

通信工程师综合能力测试题
通信工程师综合能力测试题1、单选关于GSM系统中的接口下列叙述错误的是（）。
A.BSC与MSC之间的接口为“A”接口B.移动交换中心与拜访位置寄存器之间的接口为“B”接口C.移动交换中心与（江南博哥）归属位置寄存器之间的接口为“E”接口D.访问位置寄存器之间的接口为“G”接口正确答案：C2、多选无源光网络系统中双向传输技术是指上行信号和下行信号的传输复用技术，主括（）。
A.空分复用（SDM）B.波分复用（WDMA）C.副载波复用（SCM）D.码分复用（CDM）正确答案：A, B, C, D3、单选Agilent37907A是一个专门面向（）无线网络的信令分析仪。
A.2GB.3GC.2G/2.5G/3GD.25GSG正确答案：C4、多选从垂直方向对ASON进行分层，其总体结构涉及（）几个部分。
A.传送平面B.控制平面C.管理平面D.用户平面正确答案：A, B, C5、单选GSM基站接收机参考灵敏指标应大于等于（）。
A.一102dBmB.一104dBmC.一100dBmD.-106dBm正确答案：B6、多选光纤接入网（OAN）按照网络拓扑结构可分为（）。
A.总线型B.树型C.双星型D.单星型正确答案：A, B, C, D7、多选ASON控制平面中规定了以下几种路由计算方法（）。
A.源路由B.逐跳路由C.分级路由D.MAC层正确答案：A, B, C8、单选对于一个站型为S3/2/2的GSM基站，其各扇区对应的TCH数是（）。
A.24/16/16B.23/15/15C.22/14/14D.22/15/15正确答案：C9、单选HP8922H是（）。
A .GSM基站综测B.CDMA基站综测C.WCDMA基站综测D. 都不是正确答案：A10、多选下列描述正确的是（）。
A.STM-1可以容纳63个VC12B.STM-4可以容纳4个VC4C.STM-16可以容纳16个STM-1支路D.STM-64可以容纳64个VC4正确答案：A, B, C, D11、单选色散位移光纤通过改变折射率分布，将1310m附近的零色散点，位移到（）m附近。
光通信中的全光信号处理-绪论
超高速率网络中，若继续采用原有的ATM 电学设备，节点将变的十分庞大复杂，超高速率传输带来的经济效益被高昂的转接费用升所抵消。例如思科（CISCO）的 CRS-1 型路由器实现 92Tbit/s 的交换容量，却占用了 100m2的空间，消耗了 1MW 的号处理！
六 全光信号处理涉及的关键技术包括哪些？
光调制技术
光复用技术
全光放大；
全光3R再生（全光整形、时钟恢复）；
全光波长转换；
全光码型转换；
全光逻辑与全光计算；
全光缓存；
全光标记
全光互联
全光模拟信号/数字信号转换；
全光波长交换与路由
全光分组交换与路由
1 全光放大
全光放大器出现之前，光纤通信的中继器采用光－电－光(O-E-O)变换方式。 装置复杂、耗能多、不能同时放大多个波长信道，在WDM系统中复杂性和成本倍增。
光纤通信研究什么？
图1 波分复用（WDM）
光纤通信研究什么？
图2 时分复用（OTDM）
光纤通信研究什么？
图3 单波长信道传输速率的发展状况
光纤通信研究什么？
图4 跨洋通信的单纤传输容量增长情况
光纤通信研究什么？
而在光网络的节点处需要相匹配的光交换技术来处理相应的数据信息，但是当前的全光交换技术发展相对滞后，交换速率相对较低。这主要是因为光子虽然具有优越的传输特性，但光控制光较难实现，存在一些基本问题需要突破。
单击此处添加小标题
发展超高速的全光信号处理技术，是解决光网络节点拥塞问题的必由之路。
单击此处添加小标题
光子相对于电子具有很多优点；
单击此处添加小标题
可以克服当前光通信系统中电学器件的速率瓶颈；
单击此处添加小标题
光纤通信-模拟试题
光纤通信模拟试题1一、选择题1.目前光纤通信中所使用的光波的波长区域是( )A.红外区B.远红外区C.紫外区D.近红外区2. 表示光纤色散程度的物理量是( )A.时延B.频带带宽C.时延差D.相位差3.在外来光子的激发下，低能级E1上的电子吸收了光子的能量hf(=E2-E1)而跃迁到高能级E2的过程称为( )A.自发辐射B.受激辐射C.受激吸收D.康普顿效应4.EDFA中，光滤波器的主要作用是( )A.使泵浦光和信号光耦合B.滤除光放大器的输出噪声C.提高光放大增益D.使信号再生5.目前，掺铒光纤放大器的噪声系数可低达( )A.-3 dB～0 dBB.0 dB～3 dBC.4 dB～5 dBD.10 dB～15 dB6.STM-1的帧结构中，段开销区域的位置是在( )A.1～9列，1～3行和5～9行B.1～9列，1～9行C.1～3列和5～9列，1～9行D.1～3列和5～9列，1～3行和5～9行7.不属于PIN光电二极管特性参数的是( )A.暗电流B.消光比C.响应度D.响应时间二、填空题11.利用光波作为载频的通信方式称为___________________。
12.通常根据传播方向上有无电场分量或磁场分量，可将光(电磁波)的传播形态分成TE波，TEM波和___________________三类。
13.薄膜波导由衬底、敷层和___________________三层介质构成。
14.在薄膜波导中，导波的基模是___________________。
15.按照射线理论，阶跃型光纤中光射线主要有___________________和斜射线两类。
16.渐变型光纤中，子午射线的自聚焦是指光纤中不同的射线具有___________________的现象。
17.光纤是一种介质光波导,具有把光封闭在其中进行传播的导波结构。
它是由直径大约只有___________________的细玻璃丝构成。
18.处于粒子数反转分布状态的工作物质称为___________________。

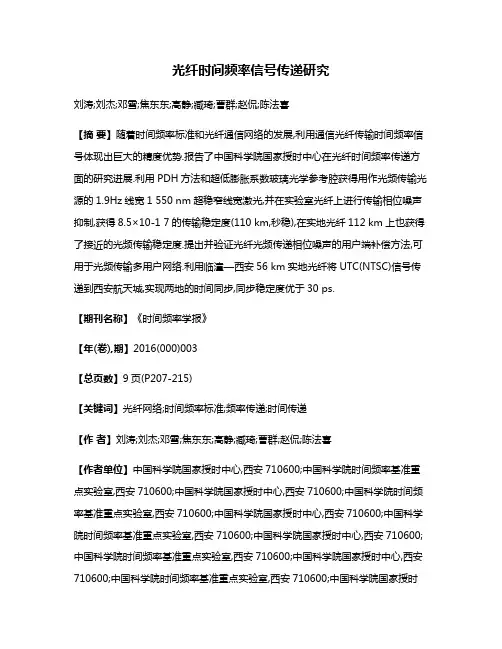

光纤时间频率信号传递研究
光纤时间频率信号传递研究刘涛;刘杰;邓雪;焦东东;高静;臧琦;曹群;赵侃;陈法喜【摘要】随着时间频率标准和光纤通信网络的发展,利用通信光纤传输时间频率信号体现出巨大的精度优势.报告了中国科学院国家授时中心在光纤时间频率传递方面的研究进展.利用PDH方法和超低膨胀系数玻璃光学参考腔获得用作光频传输光源的1.9Hz线宽1 550 nm超稳窄线宽激光,并在实验室光纤上进行传输相位噪声抑制,获得8.5×10-1 7的传输稳定度(110 km,秒稳),在实地光纤112 km上也获得了接近的光频传输稳定度.提出并验证光纤光频传递相位噪声的用户端补偿方法,可用于光频传输多用户网络.利用临潼—西安56 km实地光纤将UTC(NTSC)信号传递到西安航天城,实现两地的时间同步,同步稳定度优于30 ps.【期刊名称】《时间频率学报》【年(卷),期】2016(000)003【总页数】9页(P207-215)【关键词】光纤网络;时间频率标准;频率传递;时间传递【作者】刘涛;刘杰;邓雪;焦东东;高静;臧琦;曹群;赵侃;陈法喜【作者单位】中国科学院国家授时中心,西安710600;中国科学院时间频率基准重点实验室,西安710600;中国科学院国家授时中心,西安710600;中国科学院时间频率基准重点实验室,西安710600;中国科学院国家授时中心,西安710600;中国科学院时间频率基准重点实验室,西安710600;中国科学院国家授时中心,西安710600;中国科学院时间频率基准重点实验室,西安710600;中国科学院国家授时中心,西安710600;中国科学院时间频率基准重点实验室,西安710600;中国科学院国家授时中心,西安710600;中国科学院时间频率基准重点实验室,西安710600;中国科学院大学,北京100049;中国科学院国家授时中心,西安710600;中国科学院时间频率基准重点实验室,西安710600;中国科学院大学,北京100049;中国科学院国家授时中心,西安710600;中国科学院大学,北京100049;中国科学院国家授时中心,西安710600;中国科学院大学,北京100049【正文语种】中文【中图分类】TN929.11近期随着光钟领域的重大技术突破，美国JILA实验室和日本东京大学的原子光钟精度都达到1×10-18量级[1-2]，优于目前作为基准钟的铯原子喷泉钟。
有源光器件和无源光器件区别及基础
2、LD波长λ=650nm,光能量P=1mW,这个光源每秒发射多少光子？
解：总能量 E =P × 1s=1 × 10 -3W × 1s = 1 × 10 -3J
这个能量等于E = Ep ×N,其中N是光子的数量。 所以N=E/ Ep = {1 × 10 -3J}/{3.04 × 10-19 J }=3.3 × 1015 ，也就是3.3千万亿。
A
3
光器件与电器件的类比
电线 电阻 二极管 放大器 滤波器 电接插件 开关
光纤 光衰减器 光隔离器 光放大器 光滤波器 光连接器 光开关
调制器
光调制器
三通（多通） 光耦合器
混频器
光波分复用器
频率转换器 光波长转换器
电源
光源
探头
光探测器
集成电路
集成光路
A
4
光器件的应用
光放大
DWDM 光色散补偿 光隔离器 光环行器
粒子数反转（N2 >N1）是实现激光放大的必要条件。
N2
N1
为了实现粒子数反转，就需要大量电子跃迁到导带，为此，需要泵浦为跃迁提 供能量。 此外，还需要亚稳态能级使激发的电子保持一段时间，形成粒子数反转。
A
22
例如：T ～103 K； kT～1.38×10-20 J ～ 0.086 eV;
在可见光和近红外，Eg=hv=E 2-E 1～1eV;
P peak
λ (nm)A35源自相邻两个纵模的间隔λN –λN+1 ≈ λ2/2 n L
当谐振器的L=0.4mm, n=1，工作在λ= 1300 nm 附近时，计算出λN –λN+1≈ 2.1 nm ，假设 增益曲线的线宽等于7nm，则这种活性介质可支持3个纵模。
第五1讲-相干光通信技术
式中, AS为光场的幅度、ωS为光场的中心角频率和φS为光场的 相位。在ASK中，φS保持不变，只对幅度进行调制。 对于二进制数字信号调制，在大多数情况下，“0” 码传
输时，使AS=0，“1”码传输时，使AS=1。
ASK相干通信系统必须采用外调制器来实现，这样只有 输出光信号的幅度随基带信号而变化，而相位保持不变。 如果采用直接光强调制，幅度变化将引起相位变化。外 调制器通常用钛扩散的铌酸锂 (Ti: LiNbO3)波导制成的马赫 曾德尔(MZ)干涉型调制器，如图3.37所示。 当消光比大于20时，该调制器的调制带宽可达20 GHz。
式中,
2 n
i
2 in
2 s
i
和
2 T
4kT 2e( I I d ) B B RL
（7.37）
2 iT 分别为散粒噪声功率和热噪声功率，e为
电子电荷，Id为光检测器暗电流，B为等效噪声带宽，kT为热
能量， RL 为光检测器负载电阻， I 为光电流，由式 (7.31) 或式
(7.32)确定。
第五讲
DD)方式。
相干光通信技术
目前的光纤通信系统，都是采用光强调制-直接检测(IM-
这种方式的优点是：调制和解调简单，容易实现，因而 成本较低。但是这种方式没有利用光载波的频率和相位信息， 限制了系统性能的进一步提高。 相干光通信，像传统的无线电和微波通信一样，在发射
端对光载波进行幅度、频率或相位调制；在接收端则采用零
(7.46)
在 “ 0” 码 和 “ 1” 码 概 率 相 等 条 件 下 ， 对 于 ASK ， 2NP NP= , NP 为长比特流情况下， 每比特平均光子数。 用类似方法可以得到各种调制和解调方式的相干接收机 BER和极限灵敏度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1550nm 高速电光相位调制器KG-PM-15系列
1550nm 高速电光相位调制器KG-PM-15系列基于钛扩散工艺的铌酸锂电光相位调制器，具有低插入损耗、高调制带宽、低半波电压、高损伤光功率等特点，主要用于高速光通信系统中光啁啾控制，相干通信系统中的相移，ROF 系统中边带的产生以及减小模拟光纤通信系统中的受激布理渊散射(SBS)等领域。
● 调制带宽~20GHz ● 低半波电压 ● 高损伤光功率 ●
低插入损耗
● 光纤传感、光纤通信 ● 激光相干合成
● 相位延迟（移向器） ● 量子通信 ●
ROF 系统
参数
符号
最小值
典型值
最大值
单位
光学参数 工作波长 λ 1520 1570 nm 插入损耗 IL 3 3.5 4 dB 光回波损耗 ORL
-45
dB
光纤 输入端 Panda PM 输出端
Panda PM
光纤接口
FC/PC 、FC/APC 或用户指定
电学参数 3dB 带宽 KG-PM-15-20G S 21 18 20 GHz Vpi @ 50KHz KG-PM-15-20G
Vπ 3 4 4.5 V 电回波损耗 S 11
-12 -10
dB 匹配阻抗 KG-PM-15-20G Z RF 50
Ω
电接口 KG-PM-15-20G
K(f)
产品特点 应用领域
性能参数
参数
符号 单位 最小值 典型值
最大值 输入光功率 @1550nm P in,Max dBm 17 RF 端输入功率 dBm 27 工作温度 Top ºC -10 60 储存温度 Tst ºC -40 85 湿度 RH
%
5
90
S 11&S 21曲线
KG-PM-15-20G 机械结构图
KG PM
W
B
F
C
调制器类型： PM---相位调制器
工作波长： 15---1550nm
工作带宽： 20G---20GHz
输入输出光纤： PP---PM/PMF 接头： FA---FC/APC
FP---FC/PC SP---用户指定
*如有特殊要求请联系我公司销售人员
特性曲线
封装尺寸（mm ） 订货信息 极限条件。
