内燃机车简介

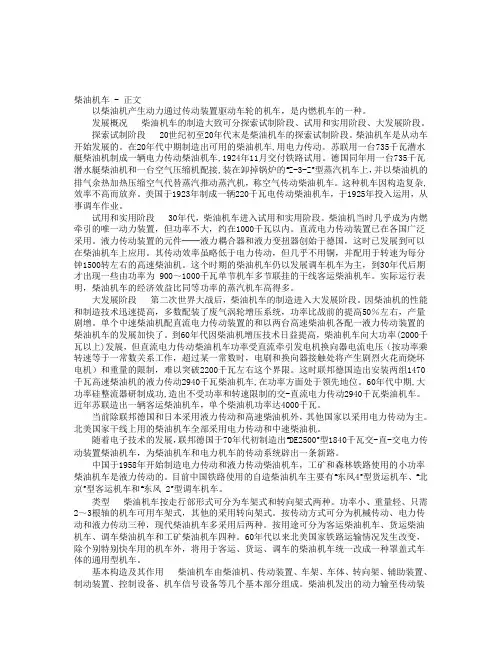

柴油机车 - 正文

以柴油机产生动力通过传动装置驱动车轮的机车，是内燃机车的一种。

发展概况柴油机车的制造大致可分探索试制阶段、试用和实用阶段、大发展阶段。

探索试制阶段 20世纪初至20年代末是柴油机车的探索试制阶段。柴油机车是从动车

开始发展的。在20年代中期制造出可用的柴油机车,用电力传动。苏联用一台735千瓦潜水

艇柴油机制成一辆电力传动柴油机车,1924年11月交付铁路试用。德国同年用一台735千瓦

潜水艇柴油机和一台空气压缩机配接,装在卸掉锅炉的“Z-3-Z”型蒸汽机车上，并以柴油机

的排气余热加热压缩空气代替蒸汽推动蒸汽机，称空气传动柴油机车。这种机车因构造复

杂,效率不高而放弃。美国于1923年制成一辆220千瓦电传动柴油机车，于1925年投入运用，

从事调车作业。

试用和实用阶段 30年代，柴油机车进入试用和实用阶段。柴油机当时几乎成为内燃

牵引的唯一动力装置，但功率不大，约在1000千瓦以内。直流电力传动装置已在各国广泛

采用。液力传动装置的元件──液力耦合器和液力变扭器创始于德国，这时已发展到可以

在柴油机车上应用。其传动效率虽略低于电力传动，但几乎不用铜，并配用于转速为每分

钟1500转左右的高速柴油机。这个时期的柴油机车仍以发展调车机车为主，到30年代后期

才出现一些由功率为 900～1000千瓦单节机车多节联挂的干线客运柴油机车。实际运行表

明，柴油机车的经济效益比同等功率的蒸汽机车高得多。

大发展阶段第二次世界大战后，柴油机车的制造进入大发展阶段。因柴油机的性能

和制造技术迅速提高，多数配装了废气涡轮增压系统，功率比战前的提高50％左右，产量

剧增。单个中速柴油机配直流电力传动装置的和以两台高速柴油机各配一液力传动装置的

柴油机车的发展加快了。到60年代因柴油机增压技术日益提高，柴油机车向大功率(2000千

瓦以上)发展，但直流电力传动柴油机车功率受直流牵引发电机换向器电流电压（按功率乘

中国火车发展历史

1964年“东方红”1型内燃机车，设计时速120公里/小时

东方红1型是四方机车车辆工厂1959年试制，1964年批量生产的干线客运内燃机车，机车按双机联挂设计，也能够单机使用。前73台的机车标称功率是1060kW，最大速度140km/h，车长16550mm，轴式B-B。后36台的机车标称功率增加到1220kW，最大速度降为120km/h，其他不变。东风系列是电传动内燃机车，也是中国内燃机车的主力，保有量占国产内燃机车总数的一半以上。“东风”是个大伙儿族，有东风、东风2、东风3、东风4系列、东风5系列、东风6、东风7系列、东风8系列、东风9、东风10系列、东风11系列、东风12、东风21米轨。

1969年“韶山”1型电力机车，设计速度：90公里/小时

1974年“东风”4型内燃机车，设计时速：120公里/小时

东风4型内燃机车是大连机车车辆工厂1969年开始试制的大功率干线客货运内燃机车，1974年转入批量生产。DF4型内燃机车是我国铁路运输的主力内燃机车，担当着客运和货运的运输任务。是东风系列里面，更是中国内燃机车中的经典车型。该车从首台下线使用开始距今已超过30年的历史，至今仍旧在使用当中，而且数量仍旧相当庞大。即便是我国铁路差不多走进铁路电气化的今天，他的地位依旧没有坚决，甚至在某些地区，他仍旧是运输的主力。现在我们所见到的东风系列内燃机车，差不多上差不多上以DF4型机车作为平台而设计制造的，可见DF4型内燃机车在中国铁路史上有着重要的地位。

1975年“北京号”内燃机车，设计时速：120公里/小时

北京型内燃机车是北京二七机车工厂1970年开始试制，1975年批量生产的四轴液力传动干线客运内燃机北京单节型内燃机车(现在中国铁道博物馆)车。机车标称功率1500kW，最大速度120km/h，车长15045mm，轴式B-B。北京型机车有3个品种，一种确实是4轴单节型，这种单节的北京型机车被车迷昵称为“小北京”；另一种确实是8轴双节重联型，这种双单节的北京型机车共生产了6组12台，被车迷昵称为“大北京”；第三种是北京6001型轴式D-D只生产了一台，不久便拆解改造成两台“小北京”。

和谐5型内燃机车

HXN5“和谐”

HXN50096担当的原油列车牙克石站临时停车

概览

类型柴油机车原产国美国

中国

生产南车戚墅堰机车有限公司

通用电气公司

型号 ES59ACi

机车编号 0001～0650

生产年份 2008年—

产量 650台

主要用户中华人民共和国铁道部别称 "大蚂蚱"

技术数据

UIC轴式Co'Co'轨距1,435毫米

轮径 1,050毫米（新轮）

轴重 25吨

轴距 2 × 1,850毫米机车长度 22,295毫米（车钩中心距）

机车宽度 3,119毫米

机车高度 4,770毫米

整备重量 150吨

燃料柴油

燃料储备量 9,000升

传动方式交—直—交流电

发动机 GEVO-16型柴油机

发动机功率 4,660千瓦（6,250马力）

交流发电机 5GMG201

牵引电动机 5GEB32 × 6

最高速度 120公里/小时

持续速度 25公里/小时

牵引功率 4,003千瓦

牵引力 620千牛（起动）

565千牛（持续）

制动方式踏面制动、电阻制动

制动功率 4,004千瓦

HXN5型柴油机车是中国铁路的柴油机车车型之一，由南车戚墅堰机车有限公司及美国通用电气公司（GE）共同研制，该型机车是在通用电气公司为北美市场提供的“创新”系列柴油机车和AC6000CW型柴油机车基础上，根据中国铁路技术规范改进设计而成6000马力交流传动货运柴油机车，机车轴式Co-Co，轴重25吨，采用单司机室外走廊车架承载结构车体、“GEVO-16”电子喷射柴油机、IGBT牵引变流器、“CCA”微机控制系统等技术，可在平直线路上单机牵引5,000吨货运列车，最高运用速度为120公里。

发展历史

背景

自2003年刘志军出任中华人民共和国铁道部部长后，提出并实施铁路“跨越式发展”，以尽快缩小在铁路机车车辆装备上与国际先进水平的差距。2003年11月，中国铁道部与中国南车、北车集团及其重点企业共同制定了《加快铁路机车车辆装备现代化实施纲要》，并选择了6家机车制造企业作为引进先进技术和自主创新依托的主体。2004年1月，中国国务院常务会议通过了《中长期铁路网规划》；2004年4月，国务院常务会议研究通过的铁路机车车辆装备现代化实施方案明确指出，“加快我国铁路运输装备现代化，要按照引进先进技术、联合设计生产、打造中国品牌的总体要求，力争在较短时间内，使我国机车车辆生产能力达到世界先进水平”[1][2]。根据国务院确立的上述方针，中国国家发改委与铁道部于2004年7月联合下达了《大功率交流传动电力机车技术引进与国产化实施方案》，正式开始了新型交流传动大功率机车的采购过程。

中国内燃机车出口现状和发展趋势

综述述评　

文章编号ｉ１００７－６０３４（２０１３）０４－０００７４１３　

中国内燃机车出口现状和发展趋势　

王洪年　

（南车戚墅堰机车有限公司，江苏常州２１３０１１）　

摘　要：简要回顾了中国铁路机车工业在出口内燃机车领域所走过的历程及近年来取得的新突破　和新成绩。通过对有代表性的机车出口项目介绍，分析了＇－３前及今后一段时期内着力需要解决的　主要问题和矛盾。面对海外市场出现的新情况，结合当前机车工业所面临的新形势，提出了如何　响应这些变化并抢抓市场机遇，快速布局海外市场的几点建议。　关键词：内燃机车；出口；现状；发展趋势；建议　中图分类号ＩＵ２７０．１　２　文献标识码：Ｂ　

根据德国ＳＣＩ　Ｖｅｒｋｅｈｒ咨询公司的报告，当前至　

２０１５年，西欧仍是最大的机车车辆市场，亚太地区　

紧随其后，北美自由贸易协定区（ＮＡＦＴＡ）位居第　三，前苏联地区居于第四位。非洲、南美洲、澳洲、中　

亚、西亚和南亚地区随着经济的发展，对内燃机车的　需求呈现快速增长的趋势，是国际上主要的热点市　

场　。　按近年来的销售台份统计（包括中国市场），在　

内燃机车市场中ＧＥ公司占有主要份额，ＥＭＤ公司　其次，其后就是中国市场的两家主要制造商一中国　

南车和中国北车。截止到２０１２年，南北车股份公司　面向海外市场已经交付的机车累计为７５０余台（商　

业出口）。　

１　内燃机车出口历程回顾　

自新中国诞生以来，机车工业从无到有，从弱到　强，经历了不平凡的６０年。其中，自１９５８年首台国　产建设型内燃机车试制成功以来，内燃机车工业更　

是走过了辉煌的５０年　。　进入２０世纪６０年代中后期，在基本满足国内　

市场需求的同时，内燃机车工业还积极配合中央政　

府组织的对外经济援助，先后向坦赞铁路和越南铁　路出口了１６３台内燃机车。　改革开放以后，中国内燃机车的出口事业步入　

了一个新的发展时期。在１９９２年至２０００年前后，　

国内的相关厂家向泰国、缅甸、坦赞、尼１３利亚、朝鲜　和伊朗等国家出口了９１台机车　。　

内燃机车资料

东风8型(DF8)内燃机车

东风8B型(DF8B)内燃机车

df8b

[55楼]：

一、简介

为了适应铁路运输现代化需要，实现货物运输重载化、快捷化的要求;按中车公司内燃机车型谱的规划，需要研制轴重25t，牵引4000~5000t货物列车，最高运行速度为80-90km/h的重载货运机车。戚墅堰厂于1997年7月完成两台东风8B型样车的试制。该型机车是东风8型机车的换代产品。装用 16V280ZJA型柴油机，装车功率3680kW，机车标称功率3100kW，最大速度100km/h，起动牵引力480kN。

经试验表明:该型机车采用25t轴重，其动力性能良好;各项指标达到或优于设计要求。正线牵引运行试验表明:东风8B型内燃机车牵引5000t货物列车最大运行速度可达80-85kmn/h。

二、设计特点

1、机车总体布置

东风8B型机车是大功率交直流电传动， 25t轴重的干线重载货运机车。装用 16V280ZJA型柴油机、JF204D型同步主发电机和ZD109C型牵引电动机。并采用微机控制系统，具有全功率自负荷试验功能的电阻制动装置等新技术。

机车分上、下两部分，上部为车体及安装在其上的设备，下部两端为转向架、申间为可拆式燃油箱。燃油箱的前后端设置总风缸，左右两侧为蓄电池箱。

机车上部车体以5道间壁将其隔为6室;第I司机室、电气室、动力室、冷却室、辅助室和第II司机室。

从1999年生产的0009号机车开始，加装司机室空调装置。

2、机车动力装置

机车装用16V280ZJA型柴油机。

3、机车电传动

机车主传动为交直流电传动。由 16V280ZJA型柴油机直接驱动1台同步主发电机发出三相交流电，经主硅整流柜整流后，供给6台并联的直流牵引电动机，通过牵引齿轮带动车轮转动，驱动机车前进。

(1)机车采用JF204D型同步主发电机。该电机是在东风11型机车的JF204C型同步主发电机的基础上改进而成的。该电机与 JF204C型电机具有较大的通用互换性，其参数覆盖了JF204C型电机，且可以代替使用。
