磷酸铵产品防结块的新措施
・２８・ 硫磷设计与粉体工程
Ｓ Ｐ＆ＢＭＨ ＲＥＬＡＴＥＤ ＥＮＧＩＮＥＥＲＩＮＧ ２０１２年第２期
磷酸铵产品防结块的新措施
张晓迁
（瓮福（集团）有限责任公司瓮福磷肥厂，贵州福泉５５０５０１）
摘要：介绍了一种磷酸铵产品防结块的途径，通过将硫铁矿制酸中产生的废渣，添加在磷酸铵料
浆中改善料浆黏性，在解决磷酸铵类肥料结块的同时，使得产品中 （Ｈ：Ｏ）≤３．Ｏ％，总养分不低于
５８％，满足产品的国家标准规定，实现了硫铁矿制酸装置废物用于磷酸铵装置产品防结块的循环利用。 关键词：磷酸铵；防结块剂；硫铁矿烧渣；措施
中图分类号：ＴＱ４４２．１４ 文献标识码：Ｂ 文章编号：１００９—１９０４（２０１２）Ｏ２—００２８—０２
磷酸铵是现代农业及林业的主要肥料之一，磷
酸铵通常是指磷酸一铵和磷酸二铵，简称磷铵。不
同原料生产的磷酸铵物理性质差别较大：有的磷矿
石能生产高养分的磷酸铵，有的只能生产低养分磷
酸铵；有的磷矿石生产磷酸铵产品结块程度不大，有
的磷矿石生产磷酸铵结块程度较为严重。而磷酸铵
结块极不方便施用。目前，有厂家直接在产品中加
入防结块剂，希望解决肥料结块问题，但这会对输送
带造成损坏，如输送带拉长、打滑等。
硫铁矿制备硫酸的过程中产生的烧渣，其最为
主要的成分是Ｆｅ Ｏ ，含有Ｆｅ、Ｐｂ、ｚｎ、Ａｌ等金属元
素。硫铁矿烧渣是硫酸工业排放的固体废渣，对环
境有一定污染，迄今为止人们已经探索了一些综合
利用该废渣的工艺技术，也有一些利用该烧渣的专
利技术。本文主要是介绍将硫酸生产中废渣用于磷
酸铵防结块方面的工艺和效果。
１ 防结块方法及工艺流程¨
采用硫铁矿制硫酸过程中产生的烧渣作为防结
块剂，具体做法是：先将硫铁矿烧渣磨成细粉，再将
烧渣细粉加入到磷酸铵生产原料稀磷酸贮槽之中，
改善料浆黏性；在贮槽中用搅拌器搅拌混合均匀，然
后用泵输送至中和反应器，磷酸与氨在反应器里中
和，最后用常规技术对中和料浆进行浓缩、干燥（见
图１），制成合格的磷酸一铵（ＭＡＰ），产品基本不结
块。同时也可以将浓缩工序的料浆通过造粒干燥、
破碎、筛分及冷却等工序生产粒状磷铵（ＭＡＰ、
ＤＡＰ）产品来满足市场需求。
上述硫铁矿烧渣中主要成分Ｆｅ，Ｏ 的质量分数
为４０％～５５％。以２０１０年１０月２０日为例，经贵阳
地化所分析的硫铁矿烧渣的主要组分如下： （Ｆｅ）
Ｗ（Ｓ）
Ｗ（Ｐｂ）
Ｗ（Ｚｎ）
Ｗ（ｃｕ） ３６．４００％
３．８２０％
０．１ ｌ０％
０．４ｌ０％
０．０ｌ５％
硫铁矿烧渣磨成的细粉粒度为０．０１～１．００ ｎｑｍ，细
粉加入到稀磷酸的比例控制为３％～１０％。原料稀
磷酸的质量分数为２０％～３２％（Ｐ：Ｏ 计），稀磷酸
密度为１．２７～１．３２ ｇ／ｍＬ。磷酸与硫铁矿烧渣在贮
槽中采用连续搅拌方式进行混合。磷酸与氨反应迅
速，一般在几秒中内完成。
图１磷酸一铵生产流程示意
该方法有以下优点：①硫铁矿烧渣加入磷酸中
改善料浆黏性，改善磷铵产品防结块；②相应的减少
硫铁矿烧渣对环境的污染及处理压力；③掺人硫铁
矿烧渣可改善施用土壤的结构，有利于农作物生长。
该方法适用于自产硫酸生产磷酸铵产品的企业。
２生产结果分析
２０１０年９～１１月工业化生产时，在稀磷酸中未
加硫铁矿烧渣和已添加硫铁矿烧渣后料浆组成情况
见表１，磷酸一铵产品的生产情况见表２。
２０１２年第２期 张晓迁．磷酸铵产品防结块的新措施 ・２９・
表１ 稀磷酸中未加硫铁矿烧渣和已添加硫铁矿烧渣的料浆组成
未添加硫铁矿烧渣 添加硫铁矿烧渣
日期 密度／ｇ・ｍＬ （Ｐ２０５）／１ Ⅲ（Ｆｅｚ０３）／１ 日期 密度／ｇ・ｍＩ （Ｐ２０５）／１ （Ｆｅ２０３）／１
０９—２６ １．２９９ ２４．３３％ ０．１６％ ¨一２４ Ｉ．２２７ ２１．３９％０．４８％ ０９—２７ １．２８０ ２５．２Ｉ％ Ｏ．１４％ ｌ１—２５ １．２８３ ２３．８８％０．４５％
０９—２８ １．２６５ ２３，Ｏ６％ ０．２２％ ｌｌ一２６ １．２９２ ２５．７３％ １．０８％
０９—２９ １．２５８ ２２．９９％０．１５％ ｌ１～２７ １．２８８ ２５．３Ｏ％０．８７％ ０９—３Ｏ １．３３７ ２９．１７％ ０．２５％ ¨一２８ １．３６７ ３３．Ｏ３％０．９４％
ｌ０—０１ １．３２７ ２８．６７％ Ｏ．２３％ ｌ１—２９ Ｉ．２７６ ２５．６９％０．４６％ ｌＯ一０２ １．３６ｌ ３Ｏ．４２％０．３０％
平均 １．３０４ ２６．２６％０．２１％ 平均 １．２８９ ２５．８４％０．７１％
表２磷酸一铵产品生产情况
上述磷酸一铵产品满足ＧＢ １０２０５—２００９￣磷酸
一铵、磷酸二铵》国家标准 合格品要求，产品中
（Ｈ ０）≤３．０％，总养分不低于５８％。
３ 结论
通过瓮福（集团）有限责任公司瓮福磷肥厂生
产实践，硫铁矿制酸中产生的废渣，添加在磷酸铵料
浆中改善料浆黏性，实现磷酸铵产品结块程度的改
善，对磷酸铵防结块是有帮助的；同时在部分加入硫
铁矿渣时，产品总养分有所降低，但磷酸一铵产品完
全能满足ＧＢ １０２０５—２００９合格品要求，产品中
（Ｈ ０）４３．０％（参考），总养分不低于５８％。
通过消化一部分硫铁矿烧渣用于改善磷酸铵结 块性能，能够实现了硫铁矿制酸装置、磷酸铵装置循
环发展。
参考文献：
［１］ 黄进，陈少平，邱祖军，等．一种磷酸铵防结块的方法：中 国，１０１７７４８２７Ａ［Ｐ］．２０１０—０７—１４．
［２］ 化学工业部建设协调司化工部硫酸和磷肥设计技术中心．磷
酸、磷铵、重钙技术 设计手册［Ｍ］．北京：化学工业出版社，
１９９６：４６８，４８０．
作者简介：张晓迁（１９６９一），男，贵州道真人，工程师，任职于
瓮福（集团）有限责任公司瓮福磷肥厂技术部，长期从事化工技术
工作。
（收稿日期：２０１１—１２—１７）
复合肥结块原因与防结块研究
复合肥结块原因与防结块研究
徐庭庭
（荆楚理工学院化工与药学院07级化学工程与工艺2班 湖北 荆门 448000）
[摘要] 对国内外复合肥结块原因和防结块的研究进展进行综述，指出复合肥的结块原因有内部因素和外部因素，其中内部因素是复合肥结块的主要原因；复合肥的防结块研究主要有工业生产条件的改变和防结块剂的使用；对复合肥内部的防结块应是复合肥防结块研究的主要方向。
[关键词] 复合肥,结块,防结块
Causes caking and Research on anti-
caking of Compound
Xutingting
(Jingchu University of Technology,Chemical engineering and technol-
Ogy Class2 Grade2，jingmen hubei 448000)
Abstract Compound on the domestic and foreign anti-
caking caking causes and progress of the study are summarized，pointing out that the compound causes caking internal
factors and external factors，internal factors are the main reason for agglome ration compound；compound of
anti-caking study the conditions of the main changes in industrial produ- ction and the use of anti-caking agent；of
anticaking compound within the anti-caking compound should be the main directions of research.
磷酸二铵标准

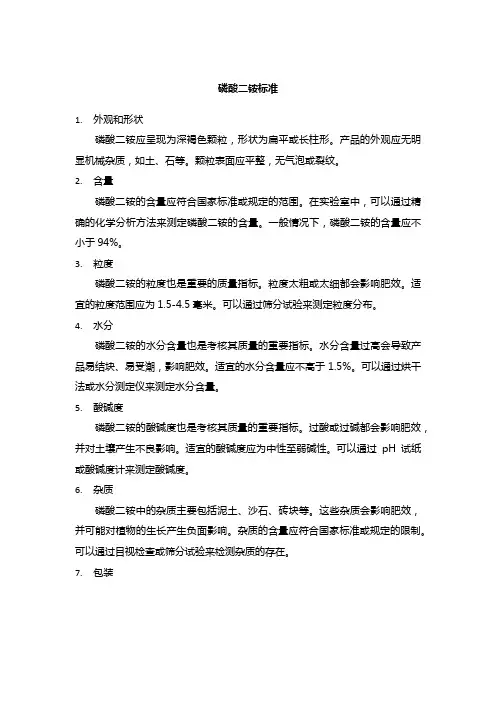

磷酸二铵标准
1. 外观和形状
磷酸二铵应呈现为深褐色颗粒，形状为扁平或长柱形。产品的外观应无明显机械杂质，如土、石等。颗粒表面应平整，无气泡或裂纹。
2. 含量
磷酸二铵的含量应符合国家标准或规定的范围。在实验室中，可以通过精确的化学分析方法来测定磷酸二铵的含量。一般情况下，磷酸二铵的含量应不小于94%。
3. 粒度
磷酸二铵的粒度也是重要的质量指标。粒度太粗或太细都会影响肥效。适宜的粒度范围应为1.5-4.5毫米。可以通过筛分试验来测定粒度分布。
4. 水分
磷酸二铵的水分含量也是考核其质量的重要指标。水分含量过高会导致产品易结块、易受潮，影响肥效。适宜的水分含量应不高于1.5%。可以通过烘干法或水分测定仪来测定水分含量。
5. 酸碱度
磷酸二铵的酸碱度也是考核其质量的重要指标。过酸或过碱都会影响肥效，并对土壤产生不良影响。适宜的酸碱度应为中性至弱碱性。可以通过pH试纸或酸碱度计来测定酸碱度。
6. 杂质
磷酸二铵中的杂质主要包括泥土、沙石、砖块等。这些杂质会影响肥效，并可能对植物的生长产生负面影响。杂质的含量应符合国家标准或规定的限制。可以通过目视检查或筛分试验来检测杂质的存在。
7. 包装 磷酸二铵的包装也应符合相关规定。包装材料应具有防潮、防水、防破损等功能，以保证产品的质量。同时，包装上应印有产品名称、生产日期、保质期、生产厂家等信息，以便消费者了解产品的详细信息。
复混肥装置设计防结块措施探讨
第３７卷第５期 ２００８年５月 贵州工业大学学报（自然科学版） ＪＯＵＲＮＡＬ ＯＦ’ＧＵＩＺＨＯＵ ＵＮＩＶＥＲＳＩＴＹ ＯＦ ＴＥＣＨＮＯＬＯＧＹ
Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ Ｖｏ１．３７ Ｎｏ．５ Ｍａｙ．２００８
文章编号：１００９—０１９３（２００８）０５—００５３—０３
复混肥装置设计防结块措施探讨
张万福 ，张伟
（１．贵州东华工程股份有限公司，贵州贵阳５５０００２；２．上海化工研究院，上海２０００６２）
摘要：针对复混肥的物化特性，分析了产品结块的机理，以理论为依据结合生产实际经验提
出了针对设计过程中硝基复混肥防止结块的措施。 关键词：硝酸铵；复混肥；结块
中图分类号：ＴＱ４４４ 文献标识码：Ｂ
Ｏ 引 言
复混肥是近年发展较快的品种，随着科技兴农和种植结构的调整，市场对复混肥的需求量逐年增长。由 于生产是连续的，而市场的需求却是季节性的，复混肥从生产到施用，储运期长短变化较大。在储运过程中，
肥料的防结块性能十分重要，是影响产品质量和销售的重要因素之一。因此，复混肥的防结块措施是提高肥 料品质的迫切需要，也是设计和生产过程中必须解决的课题。我公司在某复混肥装置设计中采用了上海化
工研究院的专利技术，并对设计中有关防结块措施进行初步探讨。
１复混肥结块的原因
复混肥生产的主要原料（如尿素、硝酸铵、磷酸铵、普钙、氯化钾、硫酸钾、硝酸钾等）大部分在水中都有 较大的溶解度，并随着温度的升高溶解度增大。它们相互作用生成了复盐溶液从而产生新的复盐结晶使肥
料产生了结块。
肥料的结块理论主要有三种： （１）“晶析”理论：晶析时肥料粒子间接触点形成晶体连接。由晶桥引起的结块是最严重的结块。晶桥 是肥料在贮运过程中内部连续发生的化学反应，发生溶解／再结晶过程和热作用等因素引起的…。
（２）“毛细管”理论：毛细管附着力是在肥料接触面上的分子吸引生成的，即Ｖａｎ ｄｅｒ ｗａａｌｓ力，该力比较 弱。这种接触性结块是由于肥料具有一定的塑性，在受压形变的条件下发生的。这种结块不严重，稍加处理 就可以恢复原来的松散性＿２ Ｊ。
复合肥料为什么会结块 复合肥料结块怎么办

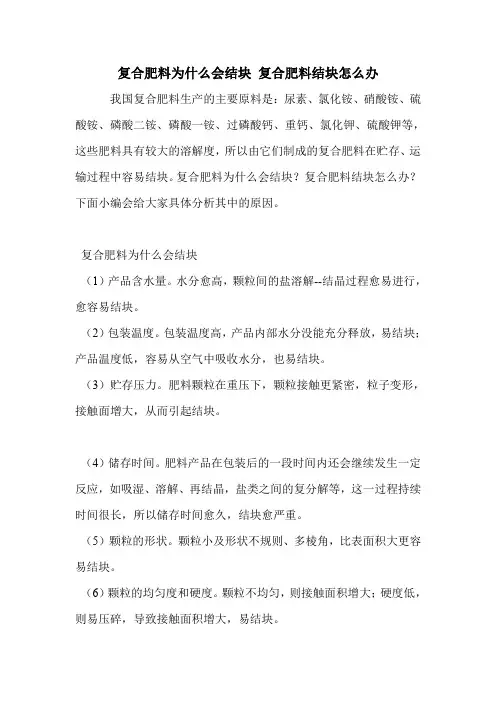

复合肥料为什么会结块 复合肥料结块怎么办
我国复合肥料生产的主要原料是：尿素、氯化铵、硝酸铵、硫酸铵、磷酸二铵、磷酸一铵、过磷酸钙、重钙、氯化钾、硫酸钾等，这些肥料具有较大的溶解度，所以由它们制成的复合肥料在贮存、运输过程中容易结块。复合肥料为什么会结块？复合肥料结块怎么办？下面小编会给大家具体分析其中的原因。
复合肥料为什么会结块
（1）产品含水量。水分愈高，颗粒间的盐溶解--结晶过程愈易进行，愈容易结块。
（2）包装温度。包装温度高，产品内部水分没能充分释放，易结块；产品温度低，容易从空气中吸收水分，也易结块。
（3）贮存压力。肥料颗粒在重压下，颗粒接触更紧密，粒子变形，接触面增大，从而引起结块。
（4）储存时间。肥料产品在包装后的一段时间内还会继续发生一定反应，如吸湿、溶解、再结晶，盐类之间的复分解等，这一过程持续时间很长，所以储存时间愈久，结块愈严重。
（5）颗粒的形状。颗粒小及形状不规则、多棱角，比表面积大更容易结块。
（6）颗粒的均匀度和硬度。颗粒不均匀，则接触面积增大；硬度低，则易压碎，导致接触面积增大，易结块。
（7）颗粒内的杂质组成及含量。
复合肥料结块怎么办
（1）如果没有水渗进而是挤压多的话不用急着去敲打的浪费人力等装车时注意点让搬运工高点往下丢，用脚踹踹，到卸货地点自然就没有结块了。
（2）肥料防结块剂可以防止肥料结块，保护肥料的肥效。
复合肥料为什么会结块？相信大家一定知道了这其中的原因。为了防止肥料结块，大家要合理储藏肥料，关键是对肥料进行防潮、防水和防止重物的过度施压。
复合肥结块原因及解决方法 2

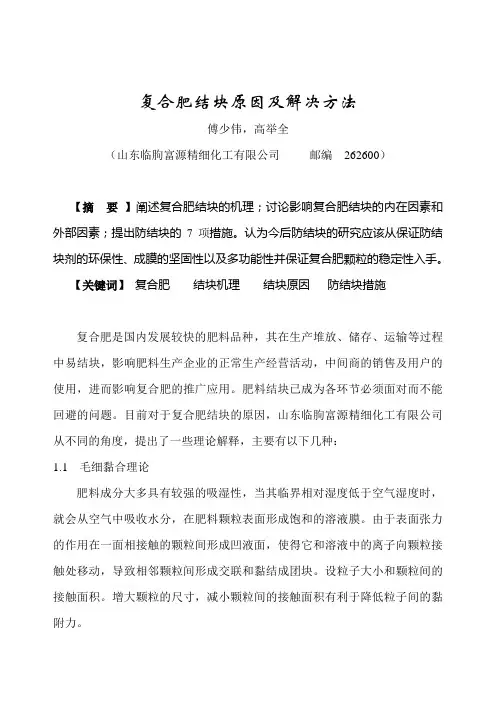

复合肥结块原因及解决方法
傅少伟，高举全
（山东临朐富源精细化工有限公司 邮编 262600）
【摘 要 】阐述复合肥结块的机理；讨论影响复合肥结块的内在因素和外部因素；提出防结块的7项措施。认为今后防结块的研究应该从保证防结块剂的环保性、成膜的坚固性以及多功能性并保证复合肥颗粒的稳定性入手。
【关键词】 复合肥 结块机理 结块原因 防结块措施
复合肥是国内发展较快的肥料品种，其在生产堆放、储存、运输等过程中易结块，影响肥料生产企业的正常生产经营活动，中间商的销售及用户的使用，进而影响复合肥的推广应用。肥料结块已成为各环节必须面对而不能回避的问题。目前对于复合肥结块的原因，山东临朐富源精细化工有限公司从不同的角度，提出了一些理论解释，主要有以下几种：
1.1 毛细黏合理论
肥料成分大多具有较强的吸湿性，当其临界相对湿度低于空气湿度时，就会从空气中吸收水分，在肥料颗粒表面形成饱和的溶液膜。由于表面张力的作用在一面相接触的颗粒间形成凹液面，使得它和溶液中的离子向颗粒接触处移动，导致相邻颗粒间形成交联和黏结成团块。设粒子大小和颗粒间的接触面积。增大颗粒的尺寸，减小颗粒间的接触面积有利于降低粒子间的黏附力。 1.2 晶桥理论
当复合肥颗粒吸收空气中的水分，或颗粒内部的水分扩散到表面，就会在颗粒表面形成溶液膜，这种溶液的浓度取决于温度。温度的波动会导致溶解和结晶过程交替进行。有些肥料成分的溶解度随温度的升高而增大，当环境温度降低时，颗粒间的溶液膜将变成过饱和溶液而析出晶体。或者当颗粒吸收的水分被蒸发或被其它干颗粒吸收时，这种溶液膜也会变成饱和溶液而有新的晶体产生。随着时间的推移这些晶体之间彼此结合形成晶桥，将肥料颗粒黏合在一起，逐渐形成大的团块。晶桥的强度取决于新生成的晶体的形状、厚度和等轴程度。
1.3 化学反应理论
当空气湿度较大，或复合肥在造粒过程中不同组分间的化学反应未来得及完成，在贮存过程中会发生复分解反应或生成复盐。这些反应发生在颗粒表面组分之间以及不同颗粒表面之间，伴随着放热与释放水分，可能引起颗粒表面之间的重结晶，形成晶桥而导致复合肥结块。此外，随着热效应的产生，复盐组分可能发生变化，导致颗粒产品膨胀和收缩，从而使产品出现崩裂粉化和结块现象。
DAP结块原因分析及采取的措施
DAP结块原因分析及采取的措施
蒙增辉
(广西鹿寨化肥有限责任公司,广西鹿寨 545624)
[摘 要]分析影响磷酸二铵产品结块的主要因素:包装温度高(设计≤50℃;实际≥60℃);细小颗粒(1～2
mm)较多;水分含量高(212%～215%);抗结剂效果欠佳等。介绍为降低包装温度和产品水分、改善粒度状况所采取
的工艺措施,并进行了抗结剂的优选试验。DAP结块情况有所缓解。
[关键词]磷酸二铵;结块原因;包装温度;产品水分;防结块剂
[中图分类号]TQ442114 [文献标识码]A [文章编号]10076220(2006)01003902
AnalyzingthecauseforcakingofDAPanditspreventivemeasures
MENGZenghui
(LuzhaiFertilizerCo.,Ltd,Luzhai,Guangxi545624,China)
Abstract:ThemainfactorsaffectingDAPcakingarediscussed:higherpackingtemperature(60℃actually
while50℃designed),toomanytinyparticles(1～2mm),highermoisture(2.2%～2.5%),pooranticak2
ingagentetc.,andthecountermeasuresforloweringpackingtemperatureandmoisture,improvingsize
distributionandtheoptimizationofanticakingagentsarepresented.Aftertheaboveimprovement,the
cakingofDAPisalleviated.
Keywords:diammoniumphosphate(DAP);causeanalysisforcaking;packingtemperature;productmois2
磷酸铵类肥料制备磷酸铵盐干粉灭火剂
磷酸铵类肥料制备磷酸铵盐干粉灭火剂
磷酸铵类肥料
简介
磷酸铵类肥料指的磷酸（包括多磷酸）与氨经中和反应并加工制成的氮、磷复合肥料。这是一类产量最大和最受欢迎的化肥，几乎适用于所有的土壤和作物，有效成分浓度高，不易吸湿结块。磷酸铵还可用作织物和纤维的阻燃剂、发酵工业中的培养液、食品添加剂和饲料添加剂、印染业的酸化剂和消防用的干粉灭火剂配料等。磷酸铵类肥料的生产过程，是磷肥生产过程和氮肥生产中氨加工过程的结合，经济上合理。
20世纪20年代磷酸铵开始工业生产，但是规模很小。60年代初期，湿法磷酸的生产技术趋于完善，磷酸铵有了比较便宜的原料，生产发展十分迅速，以美国发展得最快。1968年，美国磷酸铵类肥料的产量(以P2O5计)约为磷肥总产量的一半，1981年增加到74.1％。
品种
磷酸铵类肥料品种可以分为三类（见表）。①正磷酸铵类，是产量最大的一类，主要品种是磷酸二铵、磷酸一铵和两者的混合物。②多磷酸铵，是正磷酸铵和不同聚合度磷酸铵盐的混合物，它们多数用于制造流体复合肥料。③磷酸铵与其他氮肥配制成的复合肥料。 磷酸铵类肥料
原料
磷酸铵类肥料生产的原料是氨和磷酸（主要是湿法磷酸）。由于无水液氨和浓度为52％～54％P2O5的湿法磷酸以及浓度为63％～76％P2O5的多磷酸都可以作为商品进行贸易和长途运输，所以磷酸铵肥料工厂并不一定要与合成氨厂和磷酸厂邻近和配套生产。
生产方法
磷酸与氨反应可生成磷酸一铵、磷酸二铵和磷酸三铵，前两种稳定，后一种不稳定。当氨与磷酸的摩尔比大于2.0时，会有部分磷酸三铵生成,但在室温下即分解成磷酸二铵和氨。 H3PO4+NH3─→NH4H2PO4
H3PO4+2NH3─→(NH4)2HPO4
为强放热反应，反应热用来蒸发由磷酸带入的水分。用湿法磷酸为原料时，带入的杂质在氨中和过程中将产生一系列副反应。硫酸与氨反应生成硫酸铵： H2SO4+2NH3─→(NH4)2SO4
磷酸一铵结块的原因
磷酸一铵结块的原因
磷酸一铵（Ammonium phosphate）是一种常见的化学物质，其化学式为(NH4)3PO4。它是由氨和磷酸反应而成的无机盐。然而，磷酸一铵在特定条件下容易结块，这给其应用和储存带来了一定的困扰。本文将探讨磷酸一铵结块的原因及其对应的解决办法。
磷酸一铵结块的原因主要有以下几点：
1. 吸湿性：磷酸一铵具有较强的吸湿性，容易吸收周围环境中的水分。当吸湿性较高时，磷酸一铵中的水分会与盐结合形成结晶，导致结块现象的发生。
2. 结晶过程：磷酸一铵在结晶过程中，晶体中的离子会逐渐聚集并形成结晶核。当结晶核聚集到一定程度时，就会形成大块的结晶，导致磷酸一铵结块。
3. 细菌作用：在特定的环境条件下，细菌可能会生长繁殖，并与磷酸一铵发生反应，产生一些有机化合物。这些有机化合物会使磷酸一铵结块。
针对磷酸一铵结块问题，我们可以采取以下解决办法：
1. 防潮措施：在储存和使用磷酸一铵时，应尽量避免其接触空气中的湿气。可以将磷酸一铵放置在密封的容器中，并在容器中加入干燥剂，以吸收周围的湿气，减少磷酸一铵吸湿性。
2. 控制温度：磷酸一铵在高温下更容易结块，因此在储存和使用时，应尽量避免高温环境。可以将磷酸一铵存放在阴凉干燥的地方，避免阳光直射。
3. 搅拌均匀：在使用磷酸一铵时，可以通过搅拌或者翻动来保持其颗粒的均匀分布，避免结块的发生。定期检查磷酸一铵的储存容器，如有结块现象，及时进行搅拌或破碎。
4. 添加防结块剂：在一些特殊情况下，可以向磷酸一铵中添加一些防结块剂，以减少结块的发生。这些防结块剂可以与磷酸一铵中的离子发生反应，阻止结晶的形成。
磷酸一铵的结块问题主要是由于其吸湿性、结晶过程和细菌作用等因素导致的。为了解决磷酸一铵结块问题，我们可以采取防潮措施、控制温度、搅拌均匀和添加防结块剂等方法。通过合理的管理和使用，可以有效地减少磷酸一铵结块现象的发生，确保其正常的应用和储存。
表面活性剂在防化肥结块中的应用
《精细化工工艺学》课堂作业
表面活性剂在防化肥结块中的应用
班级：13级精细化工 组员：孙锦龙
尤涛
摘要: 介绍了化肥结块的原因和影响结块的主要因素，同时讨论了表面活性剂防结块的机理和各种表面活性剂防结块的效果。并简略介绍了几种表面活性剂的生产方法。以及对该应用的现状进行了了解和分析。
化肥结块问题是化肥工业长期以来致力于解决的问题，特别是碳酸氢铵、硫酸铵、硝酸铵、磷酸铵、尿素和复合肥料等都易发生结块现象。化肥结块严重影响了肥效，并给贮存、运输和使用带来不少困难。例如结块的碳酸氢铵在运输中很容易破包，在26℃～28℃的气温下存放10d，氮素损失可达75.14%。化肥严重结块难以破碎，化肥部分结块对机械施肥不利，小块化肥容易堵塞喷头，这些都会给施肥带来严重不便。因此，解决化肥结块问题是提高化肥产品质量的重要途径。
1化肥结块的主要原因及影响因素
而要解决该问题我们首先要了解化肥为什么会结块。目前公认的由Gamondes于1977 年提出的晶体桥连理论和毛细管吸附理论，可解释许多无机化合物的结块现象。晶体桥连理论的观点是由于自身和外界条件的变化，粉体内包含的水分促使粉体表面溶解、再结晶，从而在粉体孔隙处形成晶桥。随着时间的推移，这些结晶又彼此结合，逐渐形成巨大的团块。毛细管吸附理论认为；粉体间毛细管吸附力的存在，使粉体间饱和蒸汽压增加，促使粉体及其表面溶解形成饱和或过饱和液滴，进一步重结晶，颗粒间形成接触面，最后粘结成团块。
一般认为颗粒度、颗粒强度、吸湿性、含水量、外界温度、储存温度和储存压力是影响化肥结块的主要因素，同时化肥的储存时间也是不可忽视的影响化肥结块的因素。
为了防止化肥结块，除了在化肥生产、包装和储存过程中采取防范措施外，在化肥中添加防结块剂是最有效的方法。根据不同的化肥品种则选用不同的防结《精细化工工艺学》课堂作业
块剂，常用的防结块剂可分为4类。而我们今天主要探讨的是表面活性剂在防结块中的应用。
磷酸铵盐干粉灭火剂
磷酸铵盐干粉灭火剂
摘要：本文概述了磷酸铵盐干粉灭火剂的灭火原理、原料组分、配方设计、生产工艺及过程要点，并探讨了相关质量问题产生的原因及相应解决方法。
关键词：磷酸铵盐；干粉灭火剂；斥水性；吸湿性；灭火性能；结块；粒径
前言
磷酸铵盐干粉灭火剂简称ABC干粉灭火剂，其中磷酸二氢铵(NH4H2PO4)起主要灭火作用，其余辅料起防结块、添加剂等功能。磷酸铵盐干粉灭火剂主要分三类：1)以磷酸铵盐或焦磷酸铵盐为基料的干粉；2)以磷酸铵盐或硫酸铵盐为基料的混合干粉；3)以聚磷酸铵盐为基料的干粉。磷酸铵盐干粉灭火剂较之BC类干粉灭火剂用途更广泛，除具有BC灭火剂灭火功能外，还可灭A类固体火灾；不但能扑灭平面火灾，还能灭三维立体空间火灾。此外，磷酸铵盐干粉灭火剂因灭火效率高，速度快，原料来源广泛，对环境、人畜无毒害，不需要特殊动力及使用温度宽广等特点，已经获得很广泛应用。因磷酸铵盐灭火剂的多功能用途，为使用单一灭火剂替换各种各样高度专门化灭火剂提供了更大方便。另外，目前世界范围内掀起了淘汰"哈龙"灭火剂的环保运动，我国计划在2005年全面淘汰"哈龙"121l，2010年淘汰"哈龙"1301。因此，寻找开发新型环保灭火剂替代"哈龙"灭火剂势在必行，磷酸铵盐干粉灭火剂有望成为替代"哈龙"灭火剂的一类理想产品。
2 灭火原理
窒息、冷却、辐射及对有焰燃烧的化学抑制作用是磷酸铵盐干粉灭火效能的集中体现。其中化学抑制作用是灭火的基本原理，起主要灭火作用。磷酸二氢铵在燃烧火焰中吸热分解出氨和磷酸，随后生成P205。每一步反应均是吸热反应，故有较好的冷却作用；分解产生的游离氨能与火焰燃烧反应中产生的OH自由基反应，减少并终止燃烧反应产生的自由基，降低了燃烧反应速率，当火焰中游离氨浓度足够高，与火焰接触面积足够大，自由基中止速率大于燃烧反应生成的速率，链式燃烧反应被终止，导致火焰熄灭。此外，高温下磷酸二氢铵分解，在固体物质表面生成一层玻璃状薄膜残留覆盖物覆盖于燃烧物表面，冷却后形成脆性覆盖物使燃烧表面与空气隔绝，当覆盖物达到一定厚度时能够阻止复燃，阻止燃烧进行。
