填谷式PFC（功率因数校正）电路是一种用于提高交流电源供电系统中功率因数的电路。在现代电力电子系统中，功率因数校正技术起着至关重要的作用，因为它可以减少电网谐波污染、降低能源损耗，提高系统的整体效率。填谷式PFC电路因其独特的工作原理和优点而在众多PFC电路中脱颖而出。
一、填谷式PFC电路概述
填谷式PFC电路主要由输入滤波电容、开关管、谐波滤波器、输出电感等元件组成。它的工作原理是在电源电压的正半周期内，开关管导通，电流流经输出电感，形成磁场；在电源电压的负半周期内，开关管截止，电流通过谐波滤波器，输出电感中的磁场能量得以释放，从而实现功率因数的提高。
二、填谷式PFC电路的工作原理
1.在电源电压的正半周期，开关管导通，输出电感电流线性增长，形成磁场。
2.电源电压的负半周期开始时，开关管截止，输出电感电流继续流动，磁场能量开始释放。
3.磁场能量释放过程中，输出电感电流减小，实现对电源电流的填充，提高功率因数。
三、填谷式PFC电路的优点
1.结构简单，元件较少，易于实现和调试。
2.能够在宽电压范围内稳定工作，适应性强。
3.谐波滤波效果好，减小了对电网的谐波污染。 4.能量回收效率高，降低了能源损耗。
四、填谷式PFC电路的应用
填谷式PFC电路广泛应用于各种电力电子设备中，如开关电源、逆变器、变频器等。通过使用填谷式PFC电路，可以提高系统的功率因数，降低谐波污染，提高设备的工作效率。
五、填谷式PFC电路的调试与优化
1.调试时，首先应确保各元件的参数选择合理，如电感、电容、开关管等。
2.通过改变开关管的驱动方式、开关频率等参数，优化电路的性能。
3.对电路进行实时监测，分析工作状态，及时调整参数，提高电路的稳定性和可靠性。
总之，填谷式PFC电路作为一种高效、实用的功率因数校正技术，在现代电力电子系统中具有重要地位。
三相功率因数校正(PFC技术的综述(2)
三相功率因数校正（PFC技术的综述(2)
杨成林，陈敏，徐德鸿
(浙江大学电力电子研究所，浙江杭州310027）
摘要：综述了三相功率因数校正电路发展现状，并对典型拓扑进行分析比较。
关键词：三相整流器；谐波；功率因数校正
5三相双开关PFC

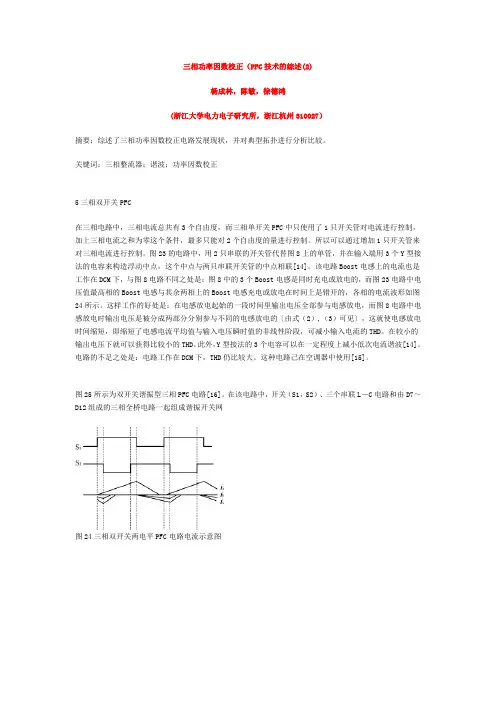

在三相电路中，三相电流总共有3个自由度，而三相单开关PFC中只使用了1只开关管对电流进行控制，加上三相电流之和为零这个条件，最多只能对2个自由度的量进行控制。所以可以通过增加1只开关管来对三相电流进行控制。图23的电路中，用2只串联的开关管代替图8上的单管，并在输入端用3个Y型接法的电容来构造浮动中点，这个中点与两只串联开关管的中点相联[14]。该电路Boost电感上的电流也是工作在DCM下，与图8电路不同之处是：图8中的3个Boost电感是同时充电或放电的，而图23电路中电压值最高相的Boost电感与其余两相上的Boost电感充电或放电在时间上是错开的，各相的电流波形如图24所示。这样工作的好处是：在电感放电起始的一段时间里输出电压全部参与电感放电，而图8电路中电感放电时输出电压是被分成两部分分别参与不同的电感放电的〔由式（2）,（3）可见〕，这就使电感放电时间缩短，即缩短了电感电流平均值与输入电压瞬时值的非线性阶段，可减小输入电流的THD。在较小的输出电压下就可以获得比较小的THD。此外，Y型接法的3个电容可以在一定程度上减小低次电流谐波[14]。电路的不足之处是：电路工作在DCM下，THD仍比较大。这种电路己在空调器中使用[15]。
图25所示为双开关谐振型三相PFC电路[16]。在该电路中，开关（S1，S2）、三个串联L－C电路和由D7～D12组成的三相全桥电路一起组成谐振开关网
图24三相双开关两电平PFC电路电流示意图
图23三相双开关两电平PFC电路
()
三相功率因数校正（PFC）技术的综述(2)
图25三相双开关谐振型PFC电路
图26三相双开关三电平PFC主电路及控制框图
PFC电感计算
PFC电感计算
PFC（Power Factor Correction）电感计算是为了提高电路的功率因数而进行的电感器的选取和设计。在交流电路中，功率因数是衡量电路有功功率与视在功率之间关系的一个参数。当电路的功率因数低于1时，会导致电能的浪费和电网的负荷问题，因此需要对电路进行功率因数校正。
首先是负载电流的频率。根据电源的频率，可以从标称频率为50Hz或60Hz的电感器中进行选择。对于高频应用，可以使用铁氧体材料制成的电感器。
其次是电感器的额定电压和额定电流。根据负载电流及电路的工作电压，可以选择适当的额定电压和额定电流。在实际应用中，一般选择额定电压为负载电压的1.1至1.5倍。
另外一个重要的参数是电感器的感值。电感器的感值大小取决于目标功率因数，电压波形和电流波形。在选择感值时，需要根据负载的功率因数进行计算。常用的计算公式为：
L = (P × (tan θ1 – tan θ2)) / (2π × f × U^2)
其中，L为电感器的感值，P为有功功率，θ1为输入电压的相角，θ2为输出电压的相角，f为电路的工作频率，U为电路的工作电压。
在计算中，需要注意电感器的感值应该符合相关的电流的范围。
此外，还需要考虑一些其他的因素，如电感器的尺寸、内阻、损耗等。电感器的尺寸应根据电路的空间限制来选择，一般情况下，尽量选择尺寸较小的电感器。内阻和损耗方面，可以根据电感器的材料和制造工艺进行选择。 综上所述，PFC电感的计算需要考虑负载电流的频率、额定电压和额定电流、感值大小以及其他的因素。在实际应用中，还需要根据具体的情况进行调整和优化。通过合理选择和设计电感器，可以提高电路的功率因数，减少能量的浪费，并且对电网的负荷问题也有积极的影响。
电源pfc电路工作原理详解
电源pfc电路工作原理详解

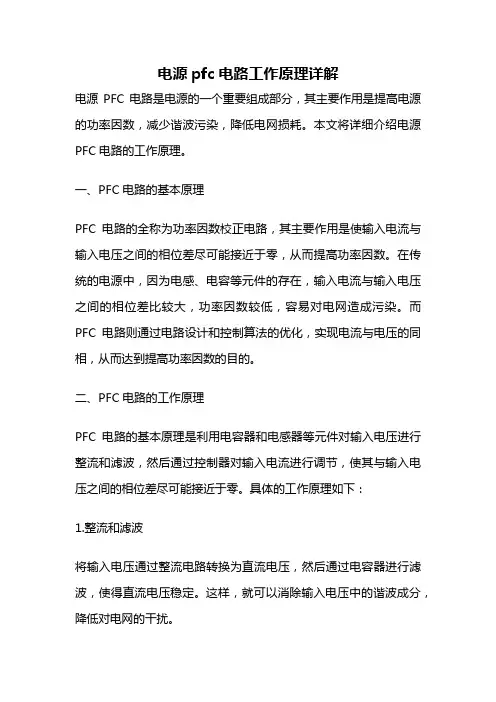

电源PFC电路是电源的一个重要组成部分，其主要作用是提高电源的功率因数，减少谐波污染，降低电网损耗。本文将详细介绍电源PFC电路的工作原理。
一、PFC电路的基本原理
PFC电路的全称为功率因数校正电路，其主要作用是使输入电流与输入电压之间的相位差尽可能接近于零，从而提高功率因数。在传统的电源中，因为电感、电容等元件的存在，输入电流与输入电压之间的相位差比较大，功率因数较低，容易对电网造成污染。而PFC电路则通过电路设计和控制算法的优化，实现电流与电压的同相，从而达到提高功率因数的目的。
二、PFC电路的工作原理
PFC电路的基本原理是利用电容器和电感器等元件对输入电压进行整流和滤波，然后通过控制器对输入电流进行调节，使其与输入电压之间的相位差尽可能接近于零。具体的工作原理如下：
1.整流和滤波
将输入电压通过整流电路转换为直流电压，然后通过电容器进行滤波，使得直流电压稳定。这样，就可以消除输入电压中的谐波成分，降低对电网的干扰。
2.电流控制
接下来，利用控制器对电流进行调节。控制器通过对电源开关管的控制，调节电源输出电流，使其与输入电压之间的相位差尽可能接近于零。为了实现这个目的，控制器需要监测输入电流和输入电压，并根据电路设计和控制算法进行计算和调整。
3.反馈控制
为了确保PFC电路的稳定性和精度，需要加入反馈控制回路。具体来说，就是通过采集输出电压，与参考电压进行比较，然后通过PID控制算法调节输出电流，使其稳定在设定值附近，从而保证电源的稳定性和性能。
三、PFC电路的优点
1.提高功率因数
PFC电路可以使输入电流与输入电压之间的相位差尽可能接近于零，从而提高功率因数，减少对电网的污染。
2.降低谐波污染
PFC电路可以消除输入电压中的谐波成分，降低对电网的干扰，提高电源的稳定性和性能。
3.节能降耗
PFC电路可以降低电网损耗，减少电能的浪费，从而实现节能降耗的效果。
几种PFC控制的优缺点
几种PFC控制的优缺点

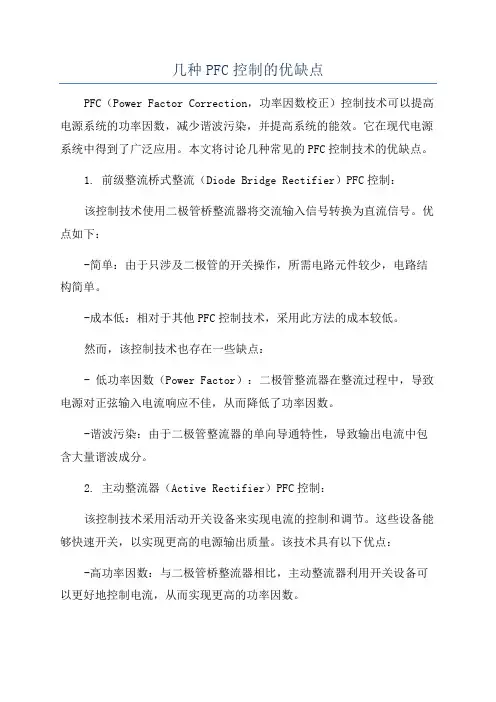

PFC（Power Factor Correction，功率因数校正）控制技术可以提高电源系统的功率因数，减少谐波污染，并提高系统的能效。它在现代电源系统中得到了广泛应用。本文将讨论几种常见的PFC控制技术的优缺点。
1. 前级整流桥式整流（Diode Bridge Rectifier）PFC控制：
该控制技术使用二极管桥整流器将交流输入信号转换为直流信号。优点如下：
-简单：由于只涉及二极管的开关操作，所需电路元件较少，电路结构简单。
-成本低：相对于其他PFC控制技术，采用此方法的成本较低。
然而，该控制技术也存在一些缺点：
- 低功率因数（Power Factor）：二极管整流器在整流过程中，导致电源对正弦输入电流响应不佳，从而降低了功率因数。
-谐波污染：由于二极管整流器的单向导通特性，导致输出电流中包含大量谐波成分。
2. 主动整流器（Active Rectifier）PFC控制：
该控制技术采用活动开关设备来实现电流的控制和调节。这些设备能够快速开关，以实现更高的电源输出质量。该技术具有以下优点：
-高功率因数：与二极管桥整流器相比，主动整流器利用开关设备可以更好地控制电流，从而实现更高的功率因数。 -谐波抵消：通过控制开关设备的开关时机和信号调制技术，可以有效抵消输出电流中的谐波成分。
然而，主动整流器PFC控制技术也存在一些缺点：
-复杂：使用多个开关设备和相关电路，设计和调整较为复杂，需要更高的工程技能水平。
-成本高：由于需要使用更多的开关设备，所以成本较高。
3. 变流器（Inverter）PFC控制：
该控制技术使用变流器来完成功率因数校正任务。该技术具有以下优点：
-高功率因数：变流器可以通过调整开关设备的开关时间和方式来实现较高的功率因数。
-可编程性：由于控制技术较为灵活，可以根据需求自由调整和编程。
然而
-系统效率较低：由于变流器的使用，会引入额外的转换损耗，使系统效率降低。
PFC电感计算详解
PFC电感计算详解
PFC（功率因数校正器）电感是用于提高电路功率因数的一种元件，其作用是通过改变电流与电压的相位关系，从而使功率因数接近1、在低功率因数的情况下，PFC电感能够减小电网对电路的负荷，降低系统电能损耗，提高功率利用效率。
首先，需要明确的是输入电压和频率。输入电压直接影响PFC电感的绝缘等级和耐压能力，频率则决定了电感和电容的选择。通常，电感可使用50Hz或60Hz的工频电源。
其次，需要确定的是负载功率。负载功率的大小会影响PFC电感的额定电流和能量损耗。对于大功率负载，通常会选择高感值和低电流的电感。一般来说，功率因数越小，选择的电感感值越大。
然后，需要选择合适的PFC拓扑结构。常见的PFC拓扑结构有单端整流器、双端整流器、两级整流器等。不同的拓扑结构对电感参数的要求也有所不同。例如，在单端整流器中，需要经过整流桥整流，可以选择较高的感值和电流等参数，而在双端整流器中，需要在两个输入端分别设计电感，电感参数相对较小。
此外，电流波形形状也是影响PFC电感选择的重要因素。根据电流波形的不同，可以选择不同形状的电感。常见的有二极管电感、C型电感、L型电感等。其中，二极管电感适用于具有脉冲状负载的情况，C型电感适用于具有周期性脉冲的负载，而L型电感适用于具有低谐波以及稳态电流的情况。 最后，需要注意的是PFC电感的额定电流和能量损耗。额定电流是指电感能够持续承受的最大电流，通常会选择额定电流较大的电感。能量损耗则决定了电感的质量和效率，能量损耗越低，效率越高。
综上所述，PFC电感的计算主要涉及到电源输入电压、电源频率、负载功率、PFC拓扑结构和电流波形形状等要素。选择合适的感值、额定电流和能量损耗，可以提高系统的功率因数，降低能量损耗，提高功率利用效率。在实际应用中，还需要考虑元件的尺寸、成本和散热等因素，以使设计更加合理和可靠。
主动PFC(有源PFC)和被动PFC(无源PFC)
PFC 主动PFC和被动PFC
PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。
现在有一个趋势，就是买电源的时候，大家都喜欢买主动PFC的产品。
这当然是一件好事情，不过也要看场合而定。
主动PFC和被动PFC简介：
传统的二极管整流电路会造成电网干扰，功率因数也很低，浪费电网容量。（但是并不浪费电能）
为了解决这个问题，引入了PFC。
被动PFC是一个工频电感器，利用电感中电流不能突变的原理，可以大幅降低电网干扰，同时提升功率因数。
被动PFC的优势是：电路简单，成本低，电磁干扰小。
主动PFC其实也需要电感器：高频感应线圈，由大功率开关管控制，动态反馈跟踪，实现很高的功率因数。
主动PFC的优势是：电压适应范围宽，功率因数高。
功率因数 和 转换效率 是两个不同的指标。
功率因数 是电路的参数，交流电路中的一个指标，和线路损耗有一定的关系。
功率因数的范围是 0 -- 1.0，1.0是最理想的，0 在实际电路中其实不存在。
供电局对这个指标比较重视，对于一般家用没有实际意义。
转换效率 是关于能量转换的，直接决定电源的损耗大小。
转换效率的范围是 0% -- 100%，100%是理想的状态，0%是最差劲的极端。
这才是我们应该关心的，转换效率越低，电源损耗越大，浪费的电越多。
功率因数不影响电表走字，0.1和1.0都是一样的走法。
转换效率要影响电表走字，转换效率越低，损耗的电能越多，电表也会多走些。
高功率因数，是在给供电局省钱。
高转换效率，是在给自己省钱。
主动PFC和电源转换效率并没有必然联系
就目前市面上的产品来看，大部分高转换效率的电源都是主动PFC的，也同时拥有很高的功率因数。
这有很大一部分是市场造成的：
低端电源在成本上要求太严，不可能用主动PFC；买低端电源的人通常也不会关心转换效率和功率因数。
PFC
1 引 言
功率因数校正技术的发展呈现两级发展的趋势，其一是应用在大功率高精度电源上的双级功率因数校正技术，该方法采用专用PFC控制芯片，控制性能好，但成本高，一般的中小功率电源难以接受；其二是应用在中小功率电源中利用电压自动跟随技术的功率因数校正电路即不连续工作模式（DCM）功率因数校正电路[1]。在DCM模式下，通过适当的设计使得输入电流自动跟随输入电压的变化实现功率因数补偿，该类电路有控制简单，成本低廉和便于应用的特点。近年来提出的单级组合PFC电路更加表现出其优越性。
但至今对于PFC变换器有三方面问题的研究还不够深入，即输入电流畸变，变换器的临界条件以及稳态特性的研究。尤其是采用单级结构后，由于PFC和DC-DC变换器存在着不可避免的联系，当输入电压达到最大值且负载最轻时，储能电容上的电压会大幅增加，电路稳定性受到很大的影响。因而控制储能电容电压是该类电路要解决的重要问题之一。
对此，本文将结合DCM模式下的单级PFC变换器进行严格的数学推理，深入地研究了PFC电路的输入电流畸变问题，得出电流畸变的数学解析式。然后，本文针对Boost-Forward单级功率因数校正电路，在对PFC电路及DC/DC电路工作在连续及不连续的边界条件进行了讨论后，得出了电路工作状态转换的精确解。
在此基础上本文提出了临界工作模式，即通过电路的负载范围设计变换器，让电路工作在电感临界点并随负载变化自动调节电路工作方式，即可保持高功率因数的同时控制了储能电容电压值，让电路的稳态特性得到较好的保证。
2 电流波形的畸变分析
2.1 输入电流解析式
首先分析PFC变换器的输入电流畸变。在单级DCM模式PFC电路中，通过电压跟随方式取得的电流波形并非纯粹的正弦波，对于输入电流在固定占空比下被分解为三角脉冲波，电感电流峰值将自动跟随正弦输入电压。但是，由于输入电感电流放电时间的调制，输入电流的平均值不会与输入电压成正比，因而输入电流会呈现一定程度的畸变，并随电感电流的放电时间的变化而产生畸变。
pfc 电容
pfc 电容
PFC电容，即功率因数校正电容器，是一种用于改善电力系统功率因数的被动电子设备。功率因数指的是交流电路中有用功率与总功率的比值，是衡量电路利用电能效率的一个重要参数。功率因数低于1的情况下，电力系统的能源利用率将降低，会引起线路过载、电能浪费、设备寿命缩短等问题。PFC电容的作用是通过增加电路的感性负载来改善功率因数，从而提高电能利用率，减少电网的负担。
PFC电容通常由金属化聚丙烯膜制成，其优点是工作稳定、温度变化影响小、抗高电压冲击能力强等。根据功率因数校正电容器的不同使用场景，可以分为直流PFC电容和交流PFC电容。下面将详细介绍这两种类型的PFC电容的工作原理、特点及应用。
直流PFC电容通常用于直流电源设备中，可以校正电源模块的功率因数，保证其输出稳定性。直流PFC电容器的并联接入电源输入端，通过调整电路中的电压和电流相位差来改善功率因数。直流PFC电容器的额定电压通常较高，可达几百伏特或更高，具有较大的容量和贮能能力。直流PFC电容器一般采用并排多个电容单元连接的方式，以提高整体电容量和散热能力。直流PFC电容器还需要具备耐高电压冲击和低介质损耗等特点，以确保其长时间稳定工作。
交流PFC电容主要用于交流电路中，例如工业电机、电源适配器、LED驱动器等电器设备。交流PFC电容的工作原理是通过并联连接在电路中，利用电容器的感性电流来校正电路的功率因数。交流PFC电容器通常具有较低的电压等级，因为其工作在交流电路中，一般为几十伏特。交流PFC电容器还需要具备快速开关能力，以及良好的自愈特性，以防止电容器过电压导致的电路故障。交流PFC电容器的设计需要考虑电容值、电容耐压、损耗因数、频率响应等因素，以满足不同应用场景的需求。
PFC电容在工业、农业、建筑等领域都有广泛的应用。工业电机、风力发电机组、UPS电源、电源适配器、太阳能逆变器等都需要使用PFC电容来改善功率因数。PFC电容还可以用于电力电网中，通过并联方式接入变电站、配电柜等设备，来提高电网功率因数，减少线路负载，提高整体能源利用效率。在节能减排的背景下，PFC电容的应用将越来越重要。
PFC工作原理和控制方法
PFC工作原理和控制方法
2010—12-15 14:46 分类： 电源知识
PFC不是一个新概念了，在UPS电源要运用地较多，而PC电源上很少见到PFC电路。PFC在PC电源上的兴起，主要是源于CCC认证，所有需要通过CCC认证的电脑电源，都必须增加PFC电路.
PFC就是“功功率因数校正”的意思，主要用来表征电子产品对电能的利用效率。功率因数越高，说明电能的利用效率越高。
PC电源采用传统的桥式整流、电容滤波电路会使AC输入电流产生严重的波形畸变，向电网注入大量的高次谐波，因此网侧的功率因数不高，仅有0。6左右,并 对电网和其它电气设备造成严重谐波污染与干扰。早在80年代初,人们已对这类装置产生的高次谐波电流所造成的危害引起了关注.1982年，国际电工委员会 制订了IEC55－2限制高次谐波的规范(后来的修订规范是IEC1000－3－2），促使众多的电力电子技术工作者开始了对谐波滤波和功率因数校正 （PFC）技术的研究。电子电源产品中引入PFC电路，就可以大大提高对电能的利用效率。
PFC有两种，一种是无源PFC（也称被动式PFC）,一种是有源PFC（也称主动式PFC）。无源PFC一般采用电感补偿方法使交流输入的基波电流与电 压之间相位差减小来提高功率因数，但无源PFC的功率因数不是很高,只能达到0。7～0.8；有源PFC由电感电容及电子元器件组成,体积小，可以达到很 高的功率因数，但成本要高出无源PFC一些。
有源PFC电路中往往采用高集成度的IC，采用有源PFC电路的PC电源，至少具有以下特点：
1） 输入电压可以从90V到270V；
2） 高于0。99的线路功率因数，并具有低损耗和高可靠等优点；
3) IC的PFC还可用作辅助电源，因此在使用有源PFC电路中，往往不需要待机变压器；
4） 输出不随输入电压波动变化,因此可获得高度稳定的输出电压；
