IG气体灭火系统施工方案精编版
I G气体灭火系统施工方
案
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
气体灭火施工方案施工准备：
1、认真熟悉图纸，参照以下施工规范进行施工：1）建筑设计防火规范
（GB-50016-2006）2）气体灭火系统施工及验收规范（GB-50263-2007）3）洁净气体灭火剂剂系统标准4）工业金属管道工程施工及验收规范5）惰性气体IG541灭火系统施工验收规范6）其他与本工程有关的设计规范及规程。
2、施工机具：套丝机、割管机、台钻、手电钻、电焊机、卷尺等。
材料进场：
1、管材、管道连接件应符合以下规定：1）品种、规格、性能等应符合相
应产品标准和设计要求，且应有出厂合格证与质量检测报告。
2）镀锌层不得有脱落、破损等缺陷。
3）螺纹连接件不得有断纹、缺纹等现象。
2、成套装置与灭火剂贮存容器及容器阀、单向阀、连接管、集流管、安
全泄放装置、驱动
3、装置、喷嘴、信号反馈装置、检漏装置、减压装置等系等系统组件，
灭火剂输送管道及管道连接件的产品因具备下列要求：1）出厂合格证和市场准入制度要求的有效证明文件应符合要求。
2）系统组件无碰撞变形及其他机械性能性损伤。
3）组件外露非机械加工表面保护涂层完好。
4）铭牌清晰、牢固、方向正确。
5）同一规格的灭火剂贮存容器，其高度差不宜超过20mm。
6)同一规格的驱动气体贮存容器，其高度差不宜超过10mm。
4、系统中采用的不能复验的产品，应具有生产厂出具的同批产品检验报
告与合格证。
5、对属于设计有复验要求的或对质量有疑义的灭火剂、管材及管道连接
件，应抽样复验，其复验结果应符合国家现行产品标准和设计要求。
6、阀驱动装置应符合以下要求：1）电磁驱动器的电源电压应符合系统设
计要求。
通电检查电磁铁芯，其行程应能满足系统启动要求，且动作灵活，无卡阻现象。
2）气动驱动气体贮存容器内气体压力不应低于设计压力，且不得超过设计压力的5%。
气体驱动管道上的单向阀应启闭灵活，无卡阻现象。
3）机械驱动装置应传动灵活，无卡阻现象。
管道支、吊架安装：
1、管道应固定牢靠，管道支、吊架的最大间距应符合下表规定
支、吊架之间最大间距
2、支架与末端喷嘴间的间距不应大于500mm。
3、支架安装形式详见附图。
管道安装：
1、管道下料：
根据图纸和现场实际测量的管道尺寸，画出草图，按草图计算管道长度下料，在管道上画出所需的分段尺寸后，使用割管器将管道垂直切断，然后切割好的管道切口用锉刀挫平，并除去管道内外的卷边、毛刺。
2、管道套丝：
一般管径20~32mm的套两次，管径40~50mm的套三次，管径70mm 以上的套3~4次为宜。
将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径调整位置对准所需的刻度，紧住固定板机，将润滑管对准丝头，开机推板，待丝扣套到适当的长度，轻轻松开扳机。
管螺纹长度尺寸表
3、配装管件：
根据现场测绘的草图，将已套好丝扣的管材，配装管件。
配装管件时应将所需管件带入丝扣，试试松紧度（一般用手带入3扣为宜）。
套丝后应在螺纹的表面做防锈处理（刷防锈漆），然后在丝扣处涂厌养胶、缠聚四氟乙烯生料带后带入管件，然后用管钳将管件拧紧，使丝扣外露2~3扣；去掉填充物，擦净胶水，编号后排放到适当位置等待安装。
管道安装：
将预制加工好的管道按草图顺序在地面组装一部分，长度以便于吊装为宜。
起吊后轻落在支吊架上，再依次进行连接，最后采用U型卡将管道固定。
安装完毕后还应拨正调直，从管端上看过去，整根管道应在一条水平线上。
用水平尺在管段上复验，防止局部管段有“下垂”或“拱起”现象。
6、集合管及配管件安装：
把集合管设置在支架上面，将固定螺栓临时拧紧，连接口垂直向下，将高压软管安装后使其扭曲度不产生附加应力，把所定的方向调整到符合要求后，固定拧紧即可。
集流管安装前应清洗内腔并封闭进出口。
集流管应固定在支、框架上。
支、框架应固定牢靠，且应做防腐处理。
集流管上的泄压装置的泄压方向不应朝向操作面。
集流管外表面应涂红色油漆。
喷嘴安装：
喷嘴安装时应根据设计图纸要求，对号入座，不得任意调换、装错。
以免影响安装质量。
喷嘴与管道连接采用丝扣，具体安装方式详见管道连接。
安装在吊顶下的带装饰罩的喷嘴，其装饰罩应紧贴吊顶,喷头位置应结合装饰吊顶尺寸经行适当调整，保证喷头在活动吊顶的中间，以保证美观要求。
储存容器的安装
1、储存容器的操作面距墙或操作面之间的距离不宜小于1.0m。
2、储存容器上的压力表应朝向操作面，安装高度和方向应一致。
3、储存容器的支、框架应固定牢靠，且应做防腐处理。
4、储存容器正面应标明“IG541”字样及容器编号
电磁阀安装：
1、在安装电磁阀前，要确认电磁阀启动器处于未启动状态，如果已经启动，不要安装。
安装后（验收前）应确认控制盘到电磁阀启动器的电源已经断开，如不断开电源会引起误喷。
2、电磁启动器应安装在压力启动器顶部的螺纹上并拧紧。
压力启动器安装：
1、在瓶头阀顶部的螺纹上安装压力启动器并拧紧（用手即可）。
2、在安装压力启动器前，要确认压力启动器处于未启动状态，如果已经
启动，不要安装。
高压释放软管：
1、从瓶头阀上把球型单向阀的旋塞卸下（确认弹簧和球体在阀中，它们不能被卸走，如果卸下，则在启动时瓶头阀不会动作）。
2、把接头和90度螺纹弯头或螺纹三通拧到阀上，在所有的阳螺纹上使用少量的密封胶。
3、通过三通、接头、弯头将不锈钢启动软管接至钢瓶瓶头阀上。
手拉启动器安装：
1、手拉启动器应安装在墙上距地面高度1.5米处，应安装牢固并不得倾斜。
2、最末端的手拉启动器应安装4.7K的检测电阻。
紧急停止开关:
1、紧急停止开关应安装在墙上距地高度1.5米处，应安装牢固并不得倾
斜。
2、最末端的紧急停止开关应分别安装4.7K的检测电阻。
系统试压：
1、气压强度试验：气压强度试压时应以不大于0.5Mpa/s的升压速度缓慢
升压至试验压力10.5MPa，保压5min,检查管道各处无渗漏（采用肥皂水喷涂在管件连接处看有无气泡冒出）、无变形为合格。
2、管道吹扫：灭火剂输送管道在水压试验合格后，应进行吹扫，吹扫管
道可采用压缩空气或氮气，吹扫时，管道末端的气体流速不应小于20m/s，直至无铁锈、尘土、水渍及其他异物出现。
3、管道气密性试验：气密性试验时应以不大于0.5Mpa/s的升压速度缓慢升压至试验压力7Mpa，关闭试验气源3min内压力降不超过试验压力的10% 0. 7MPa为合格。
系统调试
1、用主、备电源供电，分别按以下步骤进行调试：
1）在自动状态下，当控制器接收到火灾自动报警控制器发出的启动控制信号以后，输出正确的声光报警信号，经过规定时间的延时后，灭火剂或气体应能正确喷入被试防护区内，且能从被试防护区的每个喷嘴喷出。
2）在手动状态下，按下防护区门口的紧急启动按钮，当控制器接收到相应的启动控制信号以后，输出正确的声光报警信号，经过规定时间的延
时后，灭火气体应能正确喷入被试防护区内，且能从被试防护区的每个喷嘴喷出。
3）模拟试验在电气启动全部失灵的情况下的机械应急启动，压下相应防护区域的先导控制器手柄，气体应能正确喷出，松开手柄后应能停止喷放。
4）分别在自动和手动状态下，在延时时间内，按下防护区门口的紧急截止按钮，
报警控制器应不再输出启动信号。
2、模拟喷气试验的结果，应符合下列规定：
1）灭火剂或气体应能喷入被试防护区内，并应能从被试防护区的每个喷头喷出。
2）有关控制阀门工作正常。
3）有关声、光报警信号正确。
4）储罐间内的设备和对应防护区内的灭火剂输送管道无明显晃动和机械性损坏。
5）有关联动设备（包括风机、防火阀等）工作正常。
3、进行调试试验时请监理参加，做好记录。
4、调试完毕，厂家和安装单位双方共同在调试报告上签字，由安装单位报送监理。
系统安装注意事项：
1、在系统交付业主使用前，电磁阀启动器应与释放回路断开。
2、高压启动软管在安装管道与管件前应确认所有端部都仔细的去毛边，清楚铁屑和氧化皮；在管道和管件的连接处必须无油脂和赃物；管道和管件连接处必须用密封带密封，当绕密封带时，从阳螺纹的第二扣开始离开管口按顺时针方向多绕两圈（不要让密封带挡住管口，因为这样可能导致气体压力的阻塞）。
3、单向阀安装时阀体上的箭头方向应与管道气体流动方向相同。
4、减压装置安装时应注意外壳上永久性箭头标志表示的箭头方向应与管道中气体流动方向一致。
气体灭火系统施工组织设计方案
气体灭火系统施工组织设计方案一、项目背景随着工业化水平的不断提高，各类高值设备的使用不断增加，安全问题也日益凸显。
气体灭火系统作为一种高效、无残留、无氧化性、无导电性的灭火设备，已经逐渐被广泛应用于各类生产、仓储、文化建筑等场所中。
二、施工组织设计目标1.确保施工过程中的安全性，尽量避免事故风险。
2.保证施工质量，确保气体灭火系统能够正常运行。
3.提高施工效率，合理安排施工进度，保证工期。
三、施工组织设计内容1.前期准备1.1模拟实施方案：在实际施工之前，通过模拟实施方案，包括模拟灭火设备的位置、工程材料准备、施工过程等，确保施工之前已经进行了充分的准备和测试。
1.2资料整理：整理施工所需的相关资料，包括气体灭火系统的施工图纸、设备说明书、施工方案等。
2.施工人员组织管理2.1人员配置：根据施工规模和施工进度，确定所需的施工人员数量和专业要求，确保施工过程中有足够的技术人员。
2.2岗位职责：明确各个施工岗位的职责和权限，确保施工人员能够充分理解自己的职责并按规范执行。
2.3培训措施：对施工人员进行必要的培训，提高施工技术和安全意识。
3.施工方案制定3.1施工图纸解读：通过对气体灭火系统的施工图纸进行解读，明确施工的基本要求和流程。
3.2施工顺序：根据施工图纸和实际情况，确定施工的顺序，并合理安排施工进度。
3.3施工程序：制定详细的施工程序，包括灭火设备的安装程序、管道连接程序、电气接线程序等。
4.安全措施4.1安全技术措施：根据施工图纸和相关标准要求，采取必要的安全技术措施，包括防止火灾和爆炸的措施、施工现场的通风措施、施工现场的防护措施等。
4.2安全教育和培训：对施工人员进行安全教育和培训，提高他们的安全意识和应对能力。
4.3安全监督：设立专门的安全监督人员，对施工现场进行监督和检查，确保施工安全。
5.质量控制5.1工程材料检验：对所采购的工程材料进行检验，确保其质量符合相关标准要求。
5.2工序检验：在施工过程中，对每道工序进行检验，确保施工过程的质量。
完整版)气体灭火的施工方案
完整版)气体灭火的施工方案气体灭火系统施工前的准备在进行气体灭火系统的施工前，需要做好以下准备工作，以保证施工质量符合设计要求和国家标准规范。
1.技术资料的准备施工队伍需要掌握以下技术资料：1）设计施工图、系统主要组件的使用、维护说明书。
2）国家消防产品质量监督检验测试中心出具的阀、单向阀、选择阀、喷嘴、灭火剂和驱动装置等主要组件的检验报告和产品的出厂合格证。
3）灭火剂输送管道及管道附件的出厂检验报告和合格证。
4）系统中采用的不能复验的产品，如安全膜片，应有生产厂出具的同批产品检验报告和合格证。
2.施工应具备的基本条件为了保证气体灭火系统的施工质量，除了一般工程施工所需的条件外，还应具备以下基本条件：1）防护区和贮瓶间设置条件与设计相符。
这包括防护区的位置、大小、开口及封闭情况，维护构件的耐火性能和耐压性能；贮瓶间的位置、大小、梁板的承载能力、室内温度等。
这些设置条件是保证系统能否保持有效的条件。
因此在安装前应进行检查，如与设计不符，应向设计、建设单位反映，以采取补救措施。
2）系统组件与主要材料齐全，其品种和规格符合设计要求。
3）系统所需的预埋件和空洞符合设计要求。
一般来说，气体灭火的施工有一定的独立性，常在建筑物土建施工完成后进行。
因此在土建施工时，要注意系统所需预埋件和孔洞的位置及大小是否符合设计要求，以确保系统安装位置正确，缩短施工时间。
3.系统组件的检查在气体灭火系统施工前，需要对灭火剂贮存、阀、选择阀、液体单向阀、喷嘴和阀驱动装置等系统组件进行检查，并确保符合以下要求：1）外观质量检查1）系统组件无碰撞变形和其他机械损伤。
2）组件外露非机械加工表面的保护涂层完好。
3）组件所有外露接口均设有防护堵盖，且封闭良好，接口螺纹和法兰密封面无损伤。
4）铭牌清晰，标注的内容，如每个贮存的编号、灭火剂充装量、充装日期和贮存压力等符合现行国家有关气体灭火系统设计规范的规定和设计要求。
5）用于保护同一防护区的灭火剂贮存的高度相差不宜超过20毫米。
无管网气体灭火系统施工方案
无管网气体灭火系统施工方案1无管网气体灭火系统的工作流程图 2系统施工技术措施2.1施工准备：(1)无管网自动灭火系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。
(2)容器阀、选择阀、单向阀、喷嘴、阀驱动装置等系统组件的产品必须具备出厂合格证和由国家质量监督检验测试中心出具的检验报告。
灭火剂输送管道及管道附件的出厂检验报告与合格证。
(3)系统采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。
火警火灾探测器 火灾报警控制器 人员发现电气手动 机械应急手动灭火控制器火警显示(声光报警) 延时 设备联动(关闭电源、风机、防火阀)开启容器阀、选择阀人员撤离 灭火剂喷放 灭火喷放显示(4)防护区与灭火剂贮瓶间设置条件与设计相符。
(5)系统组件与主要材料齐全，其品种、规格、型号符合设计要求。
(6)系统所需的预埋件、孔洞符合设计要求。
2.2系统组件检查2.2.1系统组件检查应符合下列规定：(1)无碰撞变形及其他机械性损伤。
(2)组件外露非机械加工表面保护涂层完好。
(3)组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹、发兰密封面无损伤。
(4)铭牌清晰，其内容符合《二氧化碳灭火系统设计规范》GB50193的规定。
(5)保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过20mm。
(6)气动驱动装置的气体贮存容器规格应一致，其高度差不宜超过10mm。
2.2.2系统安装前应检查灭火剂贮存容器内的充装量与充装压力，且应符合下列要求：(1)贮压式灭火装置上的压力表应指示在绿色区域内；(2)贮气瓶式灭火装置的贮气瓶内的压力应不低于规定值。
2.3施工2.3.1气体灭火系统的施工应按设计施工图纸和相应的技术文件进行，不得任意更改。
集流管的制作，阀门、高压软管的安装，管道及支架的制作、安装以及管道的吹扫、试验、涂漆除符合现行国标《气体灭火系统施工及验收规范》GB50263-97的规定外，尚应符合现行国标《工业管道工程施工及验收规范》GBJ235中的有关规定。

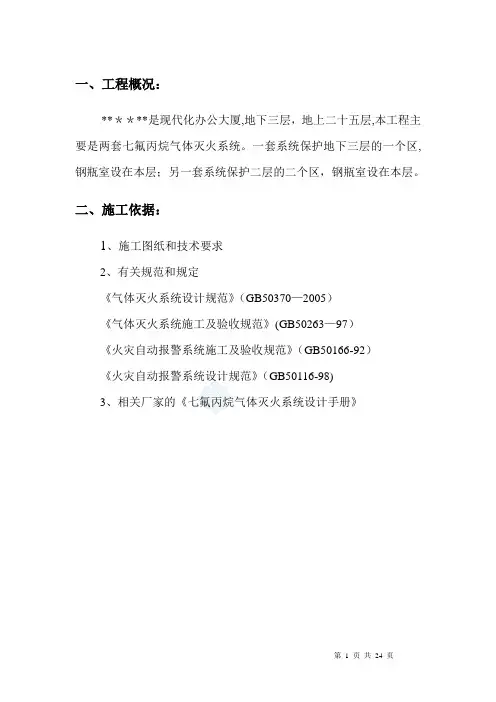

气体灭火系统施工方案【范本模板】
一、工程概况：**＊＊**是现代化办公大厦,地下三层，地上二十五层,本工程主要是两套七氟丙烷气体灭火系统。
一套系统保护地下三层的一个区,钢瓶室设在本层；另一套系统保护二层的二个区，钢瓶室设在本层。
二、施工依据：1、施工图纸和技术要求2、有关规范和规定《气体灭火系统设计规范》（GB50370—2005）《气体灭火系统施工及验收规范》(GB50263—97）《火灾自动报警系统施工及验收规范》（GB50166-92）《火灾自动报警系统设计规范》（GB50116-98)3、相关厂家的《七氟丙烷气体灭火系统设计手册》三、施工组织结构公司总工程师公司工程部公司技术部项目经理项目副经理技术员施工员安全员质检员材料员资料员（工长）施工班组（一）火灾自动报警及其联动系统1．工程内容:（1）根据七氟丙烷气体灭火系统设计说明及工程的实际情况。
气体灭火系统采用独立的报警联动系统.一层消防控制中心只做为监视不做为控制.（2）根据设计本工程选用两台区域控制器.分别设在地上二层的值班室和地下三层气体灭火系统区域内。
（3)探测器：在地下三层UPS室设感温探测器及感烟探测器。
在地上二层计算机室和测试服务器机房的吊顶内设感烟探测器及线型定温探测器;吊顶下设感温探测器及感烟探测器；活动地板下设线型定温探测器.（4）在气体灭火系统区域的各个出入门口设紧急启动、紧急停止按钮；放气指示灯；声光报警器。
2．施工准备（1）开工前，熟悉工程图纸,做好技术交底工作。
（2）组建技术精，能打硬仗的专业施工队伍。
(3）主要机具：尖嘴钳、剥线钳、压接钳、放线架、放线车、电炉、锡锅、锡勺、电烙铁、一字改锥、十字改锥、电工刀、万用表、兆欧表、套丝机、电焊机、电源箱、台钻、切割锯、电锤、压力钳、管钳等。
3．施工安全技术措施根据本工程安装内容和施工特点,除要求各工种严格执行工程施工的安全技术操作规范以及总包方规定的各项规章制度外，并提出以下各项要求和注意事项。
（1)施工现场内使用的电源线均应架空敷设，并要检查绝缘良好。

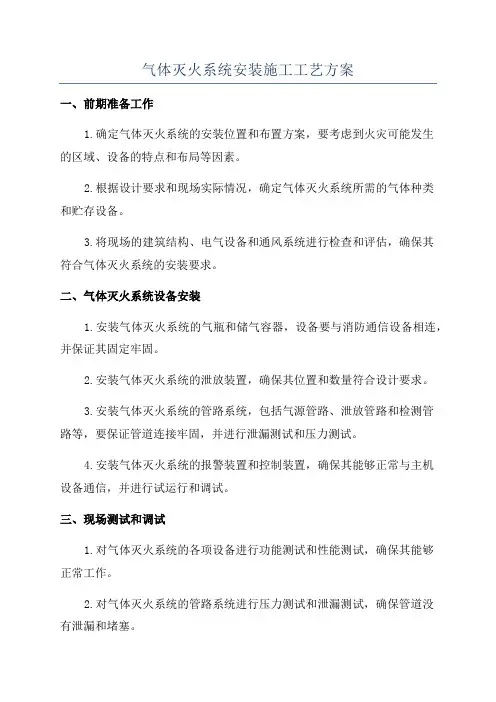

气体灭火系统安装施工工艺方案
气体灭火系统安装施工工艺方案一、前期准备工作1.确定气体灭火系统的安装位置和布置方案，要考虑到火灾可能发生的区域、设备的特点和布局等因素。
2.根据设计要求和现场实际情况，确定气体灭火系统所需的气体种类和贮存设备。
3.将现场的建筑结构、电气设备和通风系统进行检查和评估，确保其符合气体灭火系统的安装要求。
二、气体灭火系统设备安装1.安装气体灭火系统的气瓶和储气容器，设备要与消防通信设备相连，并保证其固定牢固。
2.安装气体灭火系统的泄放装置，确保其位置和数量符合设计要求。
3.安装气体灭火系统的管路系统，包括气源管路、泄放管路和检测管路等，要保证管道连接牢固，并进行泄漏测试和压力测试。
4.安装气体灭火系统的报警装置和控制装置，确保其能够正常与主机设备通信，并进行试运行和调试。
三、现场测试和调试1.对气体灭火系统的各项设备进行功能测试和性能测试，确保其能够正常工作。
2.对气体灭火系统的管路系统进行压力测试和泄漏测试，确保管道没有泄漏和堵塞。
3.对气体灭火系统的报警装置和控制装置进行试运行和调试，确保其与主机设备的通信正常。
四、施工验收与文件整理1.进行气体灭火系统的施工验收，包括对设备、管路系统和报警控制装置的检查和测试。
2.编制气体灭火系统的安装施工报告，详细描述工程的施工过程和验收结果。
3.整理气体灭火系统的相关文件资料，包括设计文件、施工图纸和质量检测报告等。
综上所述，气体灭火系统安装施工工艺方案包括前期准备工作、设备安装、现场测试和调试以及施工验收与文件整理等步骤。
通过合理的规划和精细的施工，可以确保气体灭火系统能够正常运行，并提供可靠的灭火保护。
气体灭火系统施工方案
气体灭火系统施工方案气体灭火系统施工方案一、工程概述气体灭火系统（Gas Fire Suppression System）是指利用特定的气体来进行灭火和控制火势的一种灭火设备。
其优点是灭火剂成分和浓度可以精确控制，灭火速度快、残留物少，对设备和环境的损害小。
本文将介绍气体灭火系统施工方案。
二、施工准备1. 施工前要编制施工计划和施工方案，确定施工的时间、地点、工程量以及人员配置等。
2. 购买所需要的材料和设备，如灭火瓶、灭火喷头、管道、控制阀等。
3. 进行现场勘察，确定灭火器安装的位置和消防设备的布局。
三、施工步骤1. 安装管道：根据现场勘察结果，将灭火管道连接到灭火器和灭火喷头。
确保管道的安装顺利进行，并进行压力测试，确保系统的正常运行。
2. 安装灭火器：按照设计要求，将灭火器安装在指定位置。
安装时要保证灭火器的连接口紧密，防止气体泄漏。
3. 安装灭火喷头：根据灭火喷头的类型和数量，将其连接到管道上。
确保喷头的布置合理，能够覆盖到需要灭火的区域。
4. 安装控制阀：将控制阀安装到管道的适当位置上。
控制阀用于控制气体的喷射时间和数量，确保灭火系统的灵活性。
5. 进行系统调试：施工完成后，对灭火系统进行测试和调试。
测试时要检查系统的各项指标是否符合设计要求，如气体浓度、压力等。
6. 进行培训和演练：在施工完成后，还需要对使用人员进行培训，讲解灭火系统的使用方法和注意事项。
并进行实际演练，提高使用人员的应急处理能力。
四、安全措施1. 在施工过程中，要严格遵守相关的安全操作规范，如佩戴防护装备、使用安全工具等。
2. 施工现场要设置警示标志，并设置相应的安全防护措施，防止意外发生。
3. 在工程施工中，要严格按照相关法律法规和国家标准进行操作，确保施工过程的安全可靠。
五、设备维护1. 定期检查灭火系统的运行状态和压力，确保其正常工作。
2. 定期更换灭火剂和检修设备，确保其性能可靠。
3. 对设备进行定期保养，清洁喷头和管道，排除杂质和堵塞。
气体灭火施工方案
气体灭火施工方案气体灭火施工方案 11. 电气管路安装电线管安装应符合国家标准《电气安装导管特殊要求》(GBT14823.1—93)和《电气安装用导管的技术要求通用要求》(GBT13381.1—92)的规定，符合《紧定式镀锌电线钢导管电线管路施工及验收规范》、《套接扣压式薄壁钢导管电线管路施工及验收规范》要求。
2. 布线(1).管内或线槽布线应在建筑抹灰及地面工程结束后进行;穿线前应将管内或线槽内的积水和杂物清除干净。
(2).不同系统、不同电压等级、不同电流类别的线路应分别布设管路或线槽，不能共行。
(3).不同防火分区的防火线路应分管路敷设。
(4).系统传输线路应分类选择不同颜色的绝缘导线，中途不得更换颜色，在接线端子压线时必须标记线号。
(5).导线在管内或线槽内不应有接头，应在接线盒内连接;导线连接时必须可靠压接或焊接，焊接时不得使用腐蚀性的助焊剂;每回路导线对地绝缘电阻不应小于20MΩ(使用500V兆欧表测量)。
3. 探测器、模块及消防按钮等终端设备安装(1). 终端设备安装时导线预留量应不小于15cm，安装位置及高度应满足设计和施工规范要求，并兼顾协调和美观;设备安装必须牢固;预埋盒出口宜封堵，采取防尘、防潮、防腐措施。
(2).点型探测器安装应符合下列规定：① 探测器距墙壁、梁边的水平距离不应小于0.5m，;② 探测器周围0.5m内不应有遮挡物;③ 探测器至空调送风口边的水平距离不应小于1.5m，至多孔送风顶棚孔口的.水平距离不应小于0.5m;④ 在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m; 感烟探测器的安装间距不应超过15m。
探测器距墙的距离不应大于探测器的安装间距的一半。
⑤ 探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45。
⑥ 探测器安装时确认灯应面向便于观察的主要入口方向;探测器应在即将调试时安装，并上好防尘罩，正式运行时再拆下防尘罩。
气体灭火系统施工方案
气体灭火系统施工方案气体灭火系统施工方案工程概况：本工程原为喷淋系统，已完成施工，现要求变更为管网式七氟丙烷气体灭火系统。
在施工前，需要拆除原喷淋管道。
此外，空调施工单位已安装了部分空调管道，安装气体管道将增加困难，需要与空调通风安装进行协调。
气体灭火系统施工前的准备：为确保气体灭火系统施工质量，施工队伍除具有必要的专业技术人员和施工机具外，还应掌握相关技术资料。
在施工中，应遵守《气体灭火系统施工及验收规范》和《工业管道工程施工及验收规范》中的相关规定。
施工技术及步骤：管网安装、报警和弱电控制的安装、喷嘴和组件安装、气体储瓶的安装、驱动和控制设备的安装、辅助设备的安装、完工和检测是气体灭火系统施工的主要步骤。
管道施工：气体灭火系统管道施工包括支吊架的预制和安装、干、立、支管的管道安装、阀件安装、管道的防腐与保温等。
在管道施工过程中，需要与其他工种进行配合施工，因此应预先安排好施工程序并进行协调。
管道预制包括管道组件和管道支撑件的安装。
管道组件由管道元件连接或装配组成的管段组成，管道支撑件包括吊杆、支撑件、锚固件等安装件和吊夹、紧固件等附着件。
3/10错误C、管道安装前应检查管道的净直、净弯曲度和偏差，如有不符合要求的应进行调整D、钢管安装应采用预制支吊架或现场制作支吊架，支架应符合设计要求，且应有防腐蚀措施E、钢管安装时应注意管道的轴线和法兰的连接，确保其垂直度和平行度F、管道安装完毕后，应进行水压试验和泄漏检查，合格后方可进行下一步工作G、管道安装完毕后，应进行防腐蚀处理，包括喷涂或涂刷防腐漆等H、钢管安装完毕后，应进行管道的标识和编号，以便于管理和维护。
3、在实施管道预制时，需要注意以下几点：A、按照图纸要求进行管道元件及部分支吊架的连接和装配，制成的管道组件应按照图纸规定做好标识。
B、预制管道组件的管端出口法兰，若与设备的法兰或其他组件法兰连接，则管端出口法兰只能在管端点定位，待运到安装现场定位后方可施焊。
气体灭火系统施工组织设计方案[详细]
1 范围本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统,卤代烷1211、1301七氟丙烷、1G541等灭火系统的管道及设备安装.2 施工准备2.1 接到任务后,认真熟悉施工图纸,对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合,如存在问题,应及时与设计协商解决并办理洽商手续.根据工程特点确定施工方法,配备所需各项资源.2.2 设备材料:2.2.1 消防气体灭火系统主要设备材料的选用应符合6—1"消防工程安装的通用要求"的有关内容.2.2.2 主要设备:灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等.这些系统组件均应给国家质量监督检测中心检测合格.系统中采用的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告.2.2.3 一般常用材料:管材及连接件,型钢,焊条,氮气,氧气,乙炔,聚四氟乙烯胶带,膨胀螺栓,螺栓,螺母,密封垫；机油,防腐漆,稀料,小线,铅丝,电池等.2.3 主要机具:锯管机,套管机,台钻,手电钻,射钉枪,电焊机,空气压缩机,专用弯管机,步话机,管钳,压力案子,手锯,手锤,调管专用支架,钢锯,锉刀,板牙,扳手,活扳手,改锥,榔头,錾子,钢卷尺,平尺,角尺,油标卡尺,水平尺,线坠,白绸或白纸,石笔,粉笔,铅笔等.2.4 作业条件:2.4.1 预留预埋应配合结构施工进行.2.4.2 管网安装所需基准线应测定并标明.吊顶内管道应在封吊顶前完成.2.4.3 设备安装应在设备间完成粗装修后进行.3 操作工艺3.1 工艺流程:→→→3.2 安装准备:3.2.1 熟悉图纸并对照现场复核管路走向,发现问题及时与设计研究解决.检查预留预埋是否正确；临时剔凿应与设计,土建协调好.3.2.2 进场设备材料检验:设备材料规格:型号应满足设计要求,外观整洁,无缺损、变形及锈蚀,镀锌或涂漆均匀无脱落,接口螺纹和法兰密封面完好无损伤；充压药剂钢瓶压力表指针应在指定范围内.选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果,应满足施工规范规定.3.3 管网安装:3.3.1 气体灭火系统管材应根据设计要求或贮存压力选用,一般采用冷拔冷轧精密无缝钢管并内外镀锌.当公称直径小于或等于80mm时,宜采用螺纹连接；当公称直径大于80mm 的管道,宜采用法兰连接.丝扣及法兰连接件应满足试验压力要求并内外镀锌.对镀锌层有腐蚀的环境可采用不锈钢或钢管等.3.3.2 管道安装前应进行调直并清理内部杂物.采用法兰连接时,被焊接损坏的镀锌层要做好防腐处理.丝扣连接时,丝扣填料应采用聚乙烯四氟胶带.切割的管口应用锉刀打净毛刺.3.3.3 气体灭火管道必须固定牢靠.公称直径大于或等于50mm的主干管道,垂直和水平方向至少应各安装一个防晃支架.当穿过建筑物楼层时,每层应设一个防晃支架.当水平管道改变方向时,应增设防晃支架.管道支吊架安装最大间距应符合下列规定:3.3.4 干管安装时,出瓶室的一段管应先安装好,找准尺寸后固定牢靠,管与管之间的距离应严格按照施工图纸确定,确保设备安装尺寸,然后再顺序安装其它管道.所有管道的安装尺寸应与设计图纸一致,严禁任意改变管道方向和长度.3.3.5 七氟丙烷、1G541、卤代烷1301和二氧化碳系统管道的三通接头的分流出口应水平安装.3.3.6 吊顶型喷头支管安装前,应按照图纸在现场确定出喷头位置,有条件的可以配合吊顶装修进行,但封吊顶板前应完成系统压力、严密性试验.喷头支管应加固定支架,支架与喷嘴间的管道长度不应大于500mm.3.3.7 管网安装完应进行强度试验,如采用水压试验,试验压力为工作压力的1.5倍.如采用气压试验,试验压力为工作压力的1.2倍.在试验压力下稳压5min,无明显渗漏,目测管道无变形为合格.高压二氧化碳灭火系统管道的水压强度试验压力应为15MPa.3.3.8 强度试验后,管网应进行吹扫.吹扫时管道末端应保证20m/s的流速,采用白布进行检查,直至无铁锈、尘土、水渍及其它赃物出现为合格.3.3.9 管网试压、吹扫后应进行气压严密性试验,试验压力采用工作压力,稳压3分钟,压降不大于10%为合格.3.3.10 在管网容积不大,工作压力不高时,强度试验、吹扫及严密性试验宜采用氮气进行.3.4 设备安装:3.4.1 药剂钢瓶安装:钢瓶运输时应采取保护措施,防止碰撞、擦伤.安装时压力表观察面及产品标牌应朝外.钢瓶应排列整齐,间距符合设计要求.钢瓶重量用楼板承担,其固定一般是先在墙面上固定一根槽钢,再用抱卡将钢瓶与槽钢卡在一起.抱卡的高度应在钢瓶2/3左右并尽量避开标牌.当槽钢在墙面上不能固定时,也可做成框架在地面上生根.3.4.2 集流管安装:药剂钢瓶一般通过弯管接头,高压软管和单向阀与集流管相接.集流管宜采用焊接方法制做,焊接前每个开品均应采用机械加工方法制造,焊接后镀锌处理.当贮存压力不大于4.0MPa,管径不大于80mm时,也可采用丝扣连接方法.集流管应至少设两个固定支架固定牢靠.末端应设安全泄压阀.3.4.3 选择阀安装:选择阀安装在集流管的排气口,当安装高度超过1.7m时应采取便于操作的措施.选择阀采用螺纹连接时应增加一个法兰活接口.选择阀安装应高度一致.3.4.4 阀驱动装置的安装:3.4.4.1 阀驱动装置的作用是在保护区域发生火灾时启开药剂钢瓶容器阀和火灾区域的选择阀.驱动方式有电磁驱动,气动驱动和机械手动驱动等.控制方式分自动、手动和应急制动.3.4.4.2 电磁驱动装置的电气连接线应沿固定灭火剂贮存容器的支、框架或墙面固定.3.4.4.3 拉索式手动驱动装置包括:保护箱、拉线盒、拉线手柄、钢丝绳和手动阀.钢丝绳应设套管并内外防腐.拉索转弯处采用专用导向滑轮.套管及保护盒应固定牢靠.3.4.4.4 安装以物体重力为驱动力的机械驱动装置时,应保证重物在下落行程中无阻挡,其行程应超过阀开启所需行程25mm.3.4.4.5 气动驱动装置由氮气瓶、铜管和压力启动阀等组成.氮气瓶安装与药剂钢瓶安装基本相同,铜管采用扩口器扩口用索母等接头零件连接.铜管安装应横平竖直、固定支架间距及平行管道固定夹间距均不宜超过0.6m,安装后应进行气压严密性试验,试验压力不应低于氮气瓶内的贮存压力,稳压5分钟,不掉压为合格.3.4.5 压力开关安装:压力开关的作用是在系统工作时受压动作从而反馈工作状态信号,一般在集流管的末端锥丝安装,或在管接头连接件上锥丝安装.3.4.6 喷嘴安装:喷嘴开孔规格与开孔朝向必须满足设计要求,安装时应采用专用扳手.3.5 系统调试及功能验收:3.5.1 气体灭火系统安装完应按防护区总数(不足10个按10个计)的10%进行模拟喷气试验.喷气的区域应做好防护措施.试验结果应满足设计要求.3.5.2 卤代烷灭火气体应采用氮气进行模拟试喷,氮气瓶充装压力不应低于药剂钢瓶贮存压力,且容器结构、型号、规格应相同,数量不少于药剂瓶的20%,且不得少于l个.3.5.3 二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验,试验采用的容器数应为防护区实际使用药剂贮存容器总数的10%,且不得少于1个.4 质量标准4.1 保证项目:系统管道压力试验结果必须符合设计要求.交工前必须进行吹扫.4.2 基本项目:系统管段长度及走向、喷头位置及喷口朝向必须符合设计要求.4.3 允许偏差项目:喷头支管固定支架距离喷头间的管段长度不大于500mm.5 成品保护安装好的气瓶室应有专职人员管理,以防操作失误导致误喷.6应注意的质量问题51 管道镀锌层被管锥咬坏,原因是管钳破旧,卡不紧造成.5.2 钢瓶运输时损坏涂漆层.原因是没有采取保护措施.7 质量标准符合GB50263-2007气体灭火系统施工及验收规范要求。
机房气体灭火系统施工方案
机房气体灭火系统施工方案一、施工前准备工作机房气体灭火系统是保护机房内重要设备和贵重数据安全的关键设备。
为确保施工顺利进行，需要进行以下准备工作：1. 定位机房：根据机房布局和设备分布情况，确定气体灭火系统的布置位置和数量。
2. 确定气体种类：根据机房的特点和对设备的保护需求，确定适合的气体种类，如FM200、NOVEC1230等。
3. 设计施工方案：根据机房的具体情况和气体灭火系统的技术要求，制定施工方案，包括气体灭火系统的管道布置、喷头位置等细节。
4. 采购材料：根据施工方案确定所需的管道、阀门、喷头等材料，并进行统一采购，确保材料的质量和规格符合要求。
5. 人员培训：组织施工人员参加相关培训，学习气体灭火系统的安装要求和操作流程，提高施工质量和安全意识。
二、施工步骤1. 清理机房：施工前，先清理机房内的杂物和灰尘，确保施工区域的整洁和通风良好。
2. 安装管道：根据施工方案，在机房内安装气体灭火系统的管道，包括主管道和分支管道，并采用合适的固定设施进行固定。
3. 安装阀门和喷头：根据施工方案，在管道上安装阀门和喷头，确保其位置和数量与设计一致，并采用正确的工具进行紧固。
4. 连接气瓶：将气瓶与管道进行连接，确保连接口的密封性，同时进行漏气测试，确保系统的完整性和气密性。
5. 安装报警装置：根据施工方案，在机房内适当的位置安装气体泄漏报警装置，用于监测气体泄漏，并及时发出警报，保障人员安全。
6. 连接控制系统：将气体灭火系统与机房的火灾控制系统进行连接，确保可以实现自动启动和关闭，同时保障设备和数据的安全。
7. 系统调试：施工完成后，对气体灭火系统进行全面的调试和检测，确保系统的可靠性和有效性。
8. 完善施工记录：在施工完成后，编制详细的施工记录，包括施工时间、施工人员、使用材料等，作为施工质量的依据。
三、安全注意事项在机房气体灭火系统施工过程中，需要注意以下安全事项：1. 严格遵守操作规程：施工人员必须熟悉相关操作规程，并按照规程进行施工，确保施工的安全和质量。
