2019年中考物理真题集锦——专题三十七：电与磁(word版含答案)
2019年中考物理真题集锦——专题三十七：电与磁 1.（2019铜仁，18）中国高铁已经成为世界属目的一张名片。2018年底，铜仁站正式开通高铁，为铜仁的发展带来新的机遇。高铁包含许多物理知识，如:高铁的运动靠电动机驱动等。请你结合所学知识，回答下列问题。 (1)电动机的工作原理是 : (2)电动机正常工作时，主要的能量转化是 : (3)高铁站台设有安全线，乘客必须站在安全线以外候车。当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。请你结合流体压强与流速的关系，简述危险的原因 。 2.（2019徐州，32）两个磁体之间有力的作用，同名磁极相 ；通电导线能使小磁针发生偏转，这是因为通电导线周围存在 ；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向 （填“纸里”或“纸外”）．
3..(2019云南，16)2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高速磁浮技术领域实现重大突破。磁浮列车“悬浮”是利用了电流的 效应;丹麦物理学家 是第一个发现电与磁之间有联系的人。 4.（2019辽阳，25）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒气球，管的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口飞出，请回答下列问题：
（1）乒乓球沿着玻璃管向上运动，是利用了流体压强的什么特点？ （2）电吹风中的电动机工作时，主要的能量转化是什么？ （3）电吹风吹热风时，电热丝的发热原理是什么？ 5.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值 时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。
（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字） （2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。 6.（2019北部湾，21）如图所示，动车快速行驶时，其上方气流的速度_______（选填“大于”、“小于”或“等于”）下方气流的速度，从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是________联；动车采用了“再生电制动”技术，即在制动时，列车由于惯性仍会向前运动一段距离，带动发电机发电，将________能转化为电能。
7.（2019安顺，9）如甲、乙两图所示，能说明电动机工作原理的是图 ，如图丙所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，在渐片P由b端向a端滑动过程中，弹簧长度 （选填“变长”或“缩短”）。 8.(2019北京，23)在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是 （选填“N”或“S”）极。
9.（2019无锡，16）如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感觉到有一个物块在来回运动。小明猜想这个物块是磁体，依据是：磁体运动时，闭合线圈切割磁感线产生 ，线圈相当于电路中的 。
10.（2019黄石，16）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由 （选填“法拉第”、“奥斯特”或“安培”）发现的。装置通电后，电磁铁上端为 （选填“N”或“S”）极。若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应 （选填“大于”“等于”或“小于”）密封罩的重力，若提不起，则应将滑动变阻器滑片向 （选填“左”或“右”）滑动。 11..(2019天水,11)如图所示的电路，开关S接到a后，电磁铁左端为______极，小磁针静止时，A端是______极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性______（选填“增强”、“不变”或“减弱”）。
12.（2019长春，15）如图所示，闭合开关S，小磁针静止时N极指向 （选填“左”或“右”）．向左移动滑动变阻器的滑片，螺线管的磁性 （选填“增强”或“减弱”）
13.（2019江西，8）如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的______极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的______方.
14.（2019重庆A卷，9）英国物理学家法拉第发现了_______现象，利用这个原理制成了______（选填“发电机”或“电动机”）。 15.（2019贵港，11）位于桂平的大藤峡水电站是广西建设“西江亿吨黄金水道”的关键节点和打造珠江——西江经济带标志性工程，预计2023年全部项目建成。在庞大而复杂的水 电枢纽中，将水的机械能转化为电能的主要设备是_____（选填“电动机” “发电机”或“船闸”）；货船通过船闸后，若两艘船并排行驶时，两船间水的流速比两船外侧的大，这会使两 船“相吸”甚至发生碰撞，这是因为液体在流速大的地方_____。 16.（2019新疆，16）中国标准动车组“复兴号”CR400系列的成功研制，对我国掌握核心技术，加快高铁“走出去”具有重要战略意义。 （1）“复兴号”动车组进行了多项技术创新和改进。例如运行过程中，_______次能源——电能的消耗降低了10%左右。车内噪声有一定程度的降低，正常运行时约为_______（填“6”或“60”）dB；刹车过程优先采用再生制动，也就是将电动机转变为_______机，从而将动车的动能转化为电能。 （2）“复兴号”动车组座位上装有两孔和三孔插座。三孔插座______（填“能”或“不能”）防止电器漏电。同一排座位上正在充电的两部手机之间是_______（填“串”或“并”）联的，使用快速充电器给手机充电时，其充电_______（“功率”或“电压”）一定比使用普通充电器时大。 （3）京沪高铁线路全长1463 km。一列从北京到上海的“复兴号”动车组载客1193人，当动车组以300 km/h的速度行驶时，平均每人一百公里消耗电能3.4度；当动车组以350 km/h的速度行驶时，平均每人一百公里消耗电能3. 8度。该动车组全程消耗的电能约为_______（填“6”、“60”或“600”）万度。动车组以350 km/h的速度行驶时的电功率约为以300km/h的速度行驶时的电功率的________（填“1.1”、“1.2”或“1.3”）倍。 17. (2019扬州，29）学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：
（1）_________（2）________（3）_________ 18.(2019扬州，26）如图所示是一种自动测定油面高度的装置。电源电压为 6V，R1 是最大电阻为 30Ω的滑动变阻器，它的金属滑片P连在杠杆一端，R2 是定值电阻，油量表是用量程为 0〜0.6A 的电流表改装而成（ABCD四点表示四个接线柱，电磁继电器线圈电阻忽略 不计） （1）当油面上升时，电流表示数变大，则导线 M 应与_____接线柱相连；当油量下降到预设位置时，警示 灯亮，滑片 P 刚好在B 处，则导线N应与______接线柱相连。 （2）当油箱加满油时，滑片 P 刚好在 A 处，电流表的示数达到最大值，求电阻 R2的阻值________。 （3）在滑片滑动的过程中，求滑动变阻器 R 1的最大功率_________。 19.（2019襄阳，24）小明同学在做“探究通电螺线管外围的磁场分布”的实验中 (1)当他在通电螺线管四周不同位置摆放多枚小磁针,最后静止在如图所示位置。则通电螺线管外部的磁场与_________磁体的磁场相似。
(2)当他改变通电螺线管中电流方向后,发现周围每个小磁针转动_____度角后重新静止下来。 20.（2019桂林，13）一块磁体，无论被分割得多么小，总存在____极和____极。 21.（2019龙东，23）如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为 极（填““N”或““S”），当滑片P向右移动时，小灯泡的亮度将 （填“变亮”、“变暗”或“不变”）。 22.（2019株洲，23）图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为 （填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面 （填“向外”或“向里”），线框在转动过程中将 能转化为 能。
23．(2019益阳，17) 如图，当导体棒ab向 运动时，与ab组成闭合电路的电流表指针会发生偏转。在生产和生活中有很多电器设备应用了电磁感应的原理，请试举一例： 。
24.（2019长春，15）如图所示，闭合开关S，小磁针静止时N极指向 （选填“左”或“右”）．向左移动滑动变阻器的滑片，螺线管的磁性 （选填“增强”或“减弱”）
25.（2019广安，15）抽油烟机的核心部件是电动机，图中与电动机的工作原理相同的是 图（选填“甲”或“乙”）抽油烟机工作时是利用气体流速大，压强 的原理把油烟抽到室外。

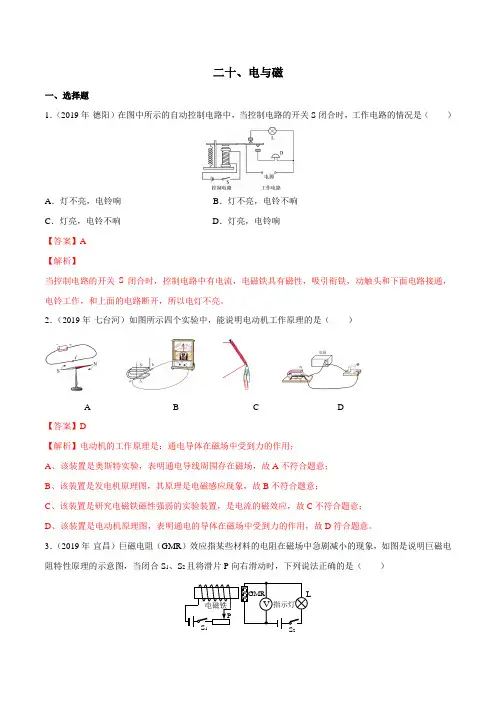

2019年中考物理真题(140套)分类汇编 专题1.20 电与磁(教师版)
二十、电与磁一、选择题1．（2019年·德阳）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯不亮，电铃响B．灯不亮，电铃不响C．灯亮，电铃不响D．灯亮，电铃响【答案】A【解析】当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
2．（2019年·七台河）如图所示四个实验中，能说明电动机工作原理的是（）A B C D【答案】D【解析】电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围存在磁场，故A不符合题意；B、该装置是发电机原理图，其原理是电磁感应现象，故B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，故C不符合题意；D、该装置是电动机原理图，表明通电的导体在磁场中受到力的作用，故D符合题意。
3．（2019年·宜昌）巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（）GMR指示灯S S2P电磁铁VLA ．指示灯变暗，电压表示数变大B ．指示灯变暗，电压表示数变小C ．指示灯变亮，电压表示数变大D ．指示灯变亮，电压表示数变小【答案】A 【解析】由左图可知，电磁铁与滑动变阻器串联，当闭合S 1、S 2且将滑片P 向右滑动时，变阻器接入电路中的电阻变大，电路的总电阻变大，由I=U R可知，左侧电路中的电流变小，通过电磁铁的电流变小，电磁铁的磁性变弱，因巨磁电阻的电阻在磁场中急剧减小，所以，巨磁电阻（GMR ）的阻值变大，右图中指示灯和巨磁电阻串联的总电阻变大，电路中的电流变小，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P ＝UI 可知，灯泡的实际功率变小，灯泡变暗，故CD 错误；因串联电路中总电压等于各分电压之和，所以，巨磁电阻两端的电压变大，即电压表的示数变大，故A 正确、B 错误。

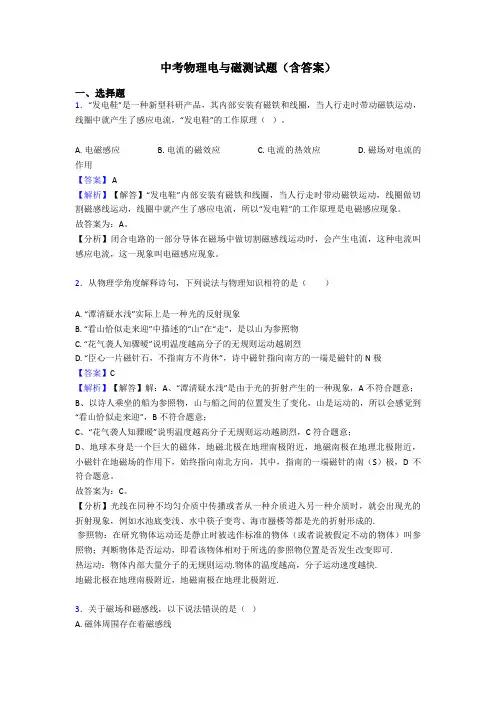

中考物理电与磁测试题(含答案)
中考物理电与磁测试题（含答案）一、选择题1．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。
A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 磁场对电流的作用【答案】 A【解析】【解答】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，所以“发电鞋”的工作原理是电磁感应现象。
故答案为：A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
故答案为：C。
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.参照物：在研究物体运动还是静止时被选作标准的物体（或者说被假定不动的物体）叫参照物；判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.热运动：物体内部大量分子的无规则运动.物体的温度越高，分子运动速度越快.地磁北极在地理南极附近，地磁南极在地理北极附近.3．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。
初三物理电与磁测试题及答案
初三物理电与磁测试题及答案一、选择题1．关于电磁现象，下列说法正确的是（）A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小，可以改变电动机转动的方向D. 任何导体在磁场中运动时，都能产生感应电流【答案】 A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
初中物理《电与磁》练习题(附答案)
初中物理《电与磁》练习题（附答案）1、磁现象【知识积累】（1）磁性：物体具有吸引铁、钴、镍等物质的性质。
我们就说物体具有磁性。
（2）磁体：具有磁性的物体叫做磁体。
磁体分为条形磁体、蹄形磁体、针形磁体。
（3）磁极：磁体上磁性最强的部分叫做磁极。
能够自由转动的磁体，静止时总是一个磁极指南，一个磁极指北，指南的那个磁极叫做南极（S极），指北的那个磁极叫做北极（N极）。
（4）磁极间的相互作用：同名磁极互相排斥，异名磁极互相吸引。
（5）磁化：①概念：一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
②特点：被磁化后，磁体的相对端出现异名磁极。
③磁化的利与弊：应用：磁卡、磁盘、磁带等利用它上面的磁性物质可以储存声音、图像和文字信息等，钢针被磁化后，可以用来制作指南针。
危害：机械手表被磁化后，走时不准；彩色电视机显像管被磁化后，色彩失真等。
【典型习题】【练习1】实验表明，磁体能吸引1元硬币，对这一现象解释正确的是（）A.硬币一定是铁做的，因为磁体能吸引铁B.硬币一定是铝做的，因为磁体能吸引铝C.磁体的磁性越强，能吸引的物质种类越多D.硬币中含有磁性材料，磁化后被吸引【练习2】下列物体中，能被磁铁吸引的是（）A.粉笔B.塑料尺C.大头针D.橡皮擦【练习3】一条形磁铁不慎从中间断为两段，则两段的磁性（）A.两段都没有磁性B.一段只有N极，一段只有S极C.每段都有N、S极D.以上三种情况都有可能2、判断物体是否具有磁性的方法【知识积累】方法：（1）根据吸铁性判断：能吸引铁、钴、镍等物质的物体具有磁性。
（2）根据指向性判断：能自由转动的物体静止时总是指南北方向，则该物体具有磁性。
（3）根据磁极间的相互作用规律判断：若该物体的一端与小磁针相互排斥，则它一定有磁性；若与小磁针的两级均表现为相互吸引，或根本没有作用，则它没有磁性。
（4）根据磁体的磁性强弱分布判断：若有A、B两根外形完全相同的钢棒，已知一根有磁性，另一根没有磁性，区分方法为：将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，说明A有磁性；若发现吸引力先变小再变大，说明B有磁性。
全国各省市2019年中考物理真题专题分类汇编：专题37 动态电路计算(含解析)
1 全国各省市2019年中考物理真题专题分类汇编
专题37 动态电路计算
1．(2019·临沂)如图甲所示电路的电源电压为3V ，小灯泡的额定电压为2.5V ，图乙是小灯泡的I -U 图象。
闭合开关S 后，下列判断正确的是（ ）
A ．滑动变阻器的滑片P 向左滑动时，灯泡变暗
B ．电流表示数为0.4A 时，灯泡的电阻是25Ω
C ．电压表示数为2.5V 时，小灯泡的功率是1.25W
D ．小灯泡正常发光时，滑动变阻器的电功率是0.25W
【答案】D
【解析】
A 、由图可知，闭合开关S 后，灯泡与变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，滑片P 向左滑动时，电路中的电阻变小，由欧姆定律可知，电路中的电流变大，即通过灯泡电流变大，因此灯泡的实际功率增大，则灯泡变亮，故A 错误；
B 、由灯泡的I -U 图象可知，当电流为0.4A 时，灯泡两端的电压为1V ，由欧姆定律可得，灯泡的电阻：R L =U I =1V 0.4A
=2.5Ω，故B 错误； C 、电压表示数为2.5V 时，由串联电路电压的规律，灯泡两端的电压为： U L ′=U －U 滑′=3V －2.5V=0.5V ，由图象可知，灯泡两端的电压为0.5V 时电流为。
中考物理《电与磁——实验探究》专项练习题及答案
中考物理《电与磁——实验探究》专项练习题及答案一．实验探究题（共15小题）1．如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为A，此时通电螺线管的下端是（选填“N”或“S”）极。
（2）下列操作不能改变通电螺线管磁性强弱的是（选填字母）。
A.抽去铁芯B.电源两极对调C.减少线圈的匝数2．在“探究通电螺线管外部磁场的分布”的实验中：（1）开关闭合后，小磁针的指向如图所示，说明通电螺线管外部的磁场与磁体的磁场相似；图中螺线管的端是N极，电源的端是正极。
（2）将电源正、负极对调，小磁针的指向改变了，说明通电螺线管的磁场方向与方向有关。
（3）为了增强通电螺线管的磁场，可采取的有效措施是。
（答一条即可）3．“研究电磁感应现象”的实验装置如图。
（1）实验中通过观察来判断电路中是否有感应电流。
（2）使导体AB在蹄形磁体中上下竖直运动，灵敏电流计指针偏转；使导体AB斜向上或斜向下运动，灵敏电流计指针偏转。
（3）分析可得电路中产生感应电流的一个条件：导体AB在磁场中做运动。
（4）实验中能转化为了电能。
（5）若将此装置中灵敏电流计换成，可进一步探究电动机的工作原理。
4．小宇同学参加了学校'研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。
实验步骤如下：将一条形磁铁的一端固定在铁架台上，另一端吸有一些小铁钉，用酒精灯给磁铁加热，如图甲所示。
经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）小宇的实验可以得出结论：温度越高，磁体的磁性越。
（2）根据这一结论，他设计了如图乙所示的温度报警器，工作原理为：当温度逐渐升高时，磁铁的减弱直至消失，无法（填“排斥”或“吸引”）弹簧开关，弹簧恢复原状，电路接通，电铃报警。
（3）为了设定具体的报警温度，他进一步设计了如图丙所示的温度报警器，当达到报警温度时，电磁铁（选填“有”或“无”）磁性，工作电路接通，电铃响。
2019中考物理专项练习第7讲-电与磁.doc
2019中考物理专项练习第7讲-电与磁注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！【一】磁场1、物体具有吸引铁、钴、镍等物体的性质，该物体就具有了磁性。
具有磁性的物体叫做磁体。
2、磁体两端磁性最强的部分叫磁极，磁体中间磁性最弱。
当悬挂静止时，指向南方的叫南极〔S〕，指向北方的叫北极〔N〕。
3、同名磁极互相排斥，异名磁极互相吸引。
4、磁体周围存在一种物质，能使磁针偏转，叫做磁场。
磁场对放入它里面的磁体会产生力的作用。
5、在物理学中，为了研究磁场方便，我们引入了磁感线的概念。
磁感线总是从磁体的北极出来，回到南极。
6、地球也是一个磁体，所以小磁针静止时会由于同名磁极互相排斥，异名磁极互相吸引的原理指向南北，由此可知，地磁南极在地理北极附近，地磁北极在地理南极附近。
7、地磁南极与地理北极、地磁北极与地理南极并不完全重合，中间有一个夹角，叫做磁偏角，是由我国宋代学者沈括首先发现的。
8、一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
有些物体在磁化后磁性能长期保存，叫永磁体〔如钢〕；有些物体在磁化后磁性在短时间内就会消失，叫软磁体〔如软铁〕。
【二】电生磁1、通电导线的周围有磁场，磁场的方向跟电流的方向有关，这种现象叫做电流的磁效应。
这一现象是由丹麦物理学家奥斯特在1820年发现的。
2、把导线绕在圆筒上，做成螺线管，也叫线圈，在通电情况下会产生磁场。
通电螺线管的磁场相当于条形磁体的磁场。
3、通电螺线管的磁场方向与电流方向以及螺线管的绕线方向有关。
磁场的强弱与电流强弱、线圈匝数、有无铁芯有关。
4、在通电螺线管里面加上一根铁芯，就成了一个电磁铁。
可以制成电磁起重机、排水阀门等。
5、判断通电螺线管的磁场方向可以使用右手定那么：将右手的四指顺着电流方向抓住螺线管，姆指所指的方向就是该螺线管的北极。
【三】电磁继电器扬声器1、继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
2019年中考物理真题集锦专题四十二：电与磁(含答案)
2019年中考物理真题集锦——专题四十二：电与磁1.（2019大庆，8）下列关于四幅图片的描述中正确的是（）A．S闭合后小磁针N极向左偏转B．表示的是汽油机的做功冲程C．图中船闸的工作过程应用了帕斯卡定律D．验钞机利用了红外线辨别钞票的真伪2.（2019咸宁，16）有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈。
运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数。
“计步器”的基本原理与下列哪幅图相同（）3.（2019宿迁，9）如图是研究电磁现象的四个实验装置。
相关说法正确的是（）A.图能证明通电导体周围有磁场，这个现象是法拉第首先发现的B.图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能C.图是研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转D.图是电磁继电器的原理图，电磁继电器被广泛应用于自动控制领域4.（2019咸宁，18）下列说法中正确的是A.法拉第发现了电流的磁效应B.帕斯卡首先用实验的方法测出了大气压强的数值C.伽利略通过实验得出了物体的运动不需要力维持的结论D.焦耳用实验确定了电流产生的热量跟电压、电流和通电时间成正比5. (2019衡阳，13)如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。
下图中与充电鞋垫的工作原理相同的是6.(2019荆门，24)下列有关磁现象的说法中正确的是A．电磁铁磁性的强弱与线圈的匝数、电流的大小都有关B．导体棒在磁场中运动就一定会产生感应电流C．地球周围存在地磁场，地磁场两极与地理两极重合D．放在磁感线上的小磁针会受到磁场力的作用，放在磁感线与磁感线之间的小磁针不会受到磁场力的作用7.（2019荆州，18）关于电和磁，下列说法正确的是（）A.电动机的工作原理是磁场对通电导体有力的作用B.奥斯特发现了电磁感应现象C.指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D.导体在磁场中运动就一定会产生感应电流8.（2019南充，7）下列图中能够说明电动机工作原理的实验装置是：9.（2019阜新，9）下列四幅图中，工作原理与其他三个不同的是（）10.（2019德阳，7）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响10.（2019常德，16）对下列各图的描述中，正确的是A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动B．乙图的实验表明磁可以生电C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系D．丁图中螺线管上方小磁针静止时a端是S极11.（2019成都，14）如图所示的四个实验,反映电动机基本原理的是（）12.（2019海南，4）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理13.（2019呼和浩特，9）下列说法正确的是A. 丹麦物理学家奥斯特，是世界上第一个发现电与磁之间联系的科学家B. 我国未的航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大推力而快速起飞。
辽宁省2019年、2020年物理中考试题分类(13)——电和磁(含解析)
辽宁省2019年、2020年物理中考试题分类（13）——电和磁一．选择题（共17小题）1．（2020•葫芦岛）下列四幅图中的设备，与动圈式话筒工作原理相同的是()A．电铃B．电动平衡车C．电磁起重机D．手摇发电机2．（2020•大连）如图所示，导体棒ab置于蹄形磁铁的磁场中，并垂直于金属导轨。
闭合开关，导体棒向右运动。
则下列措施中，能使导体棒向左运动的是()A．提高电源电压B．换更粗的导体棒C．将蹄形磁铁的N、S极对调D．将蹄形磁铁的N、S极和电源正、负极的接线都对调3．（2020•朝阳）如图是实验室用的手摇发电机，使线圈在磁场中转动，可以看到发光二极管发光。
下列选项与其工作原理相似的是()A．电磁继电器B．电磁铁C．电风扇D．动圈式话筒4．（2020•营口）如图所示是一款常见的电动咖啡搅拌杯，它的核心部件就是电动机，图中能够说明其工作原理的是()A．B．C．D．5．（2020•本溪）下列设备是利用电磁感应原理工作的是()A．动圈式话筒B．电风扇C．电磁起重机D．电铃6．（2019•抚顺）下列四幅图中的设备，与动圈式话筒工作原理相同的是()A．手摇发电机B．台式电风扇C．电磁起重机D．电磁继电器7．（2019•丹东）如图所示的电路，下列说法正确的是()A．当开关S拨到a时，电磁铁的左端为S极B．当开关S拨到a时，小磁针静止时B端为N极C．当开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强D．当开关S由a到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强8．（2019•丹东）下列说法正确的是()A．法拉第通过实验证实了电流的周围存在着磁场B．电磁波的传播不需要介质，在真空中的传播速度为340/m sC．实现全球通信至少需要4颗同步卫星D．能量的转化和转移是有方向性的，我们能利用的能源是有限的，所以需要节约能源9．（2019•鞍山）如图所示，是一个手机无线充电装置。
它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示的探究实验装置中不能完成探究内容的是（）【答案】B【解析】要探究电磁铁磁性强弱与电流大小的关系，应保持电磁铁的匝数一定，改变电流的大小，B选项中电路的电流不能改变，所以不能完成实验探究，如果把电路中的定值电阻改成滑动变阻器就可以了。
【考点】电与磁2.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是A．若将两电磁铁上部靠近，会相互吸引B．要使电磁铁磁性增强，应将滑片P向右移动C．线圈B匝数多，所以线圈B中的电流小于线圈A中的电流D．电磁铁能吸引的大头针越多，表明它的磁性越强【答案】D【解析】两个电磁铁中线圈上的电流方向都是向右的，所以上端都是N极，靠近时会相互排斥，A错；要使电磁铁的磁性增强，应增大电路中的电流，滑片向左移动，B错；两个线圈是串联关系，电流相等，C错；电磁铁的磁性是通过它吸引大头针的多少来判断的，吸引的大头针越多，说明磁性越强，这种方法叫转换法，D对。
【考点】电磁铁3.下图是有关电与磁实验的装置图，其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源，如果外电路中有电源，是电动机，没有电源，是发电机，所以A是发电机，D是电动机；B是奥斯特实验，揭示了电流的磁效应；C是电磁铁的原理。
【考点】电与磁4.下列说法中正确的是A．导体中的电流一定会产生磁场B．地磁场的磁感线是真实存在的C．改变电磁铁中电流的大小可以改变电磁铁的南、北极D．发电机是把机械能转化为电能【答案】AD【解析】电流周围有磁场说明导体中的电流一定会产生磁场，A选项正确；磁感线是为了形象而又方便地描述磁场分布情况而引入的假想曲线，并非真实存在，B选项错误；改变电磁铁中电流的大小可以改变电磁铁磁性的强弱，改变电磁铁中电流方向才能改变电磁铁的南、北极。
C选项错误；发电机是把机械能转化为电能的装置，D选项正确。
