CAD操作步骤
CAD操作 操作要点：左手键盘、右手鼠标 一、CAD文件的打开、新建、保存、另存 A、双击找到的图形文件打开 B、快捷键Ctrl+N新建CAD文件 【Ctrl+N】——选择【.dwt】模板文件——【打开】 2、保存与另存 C、点击左上角的【保存】按钮或快捷键“Ctrl+S” a、如果是双击打开的文件可以直接按Ctrl+S保存 b、如果是Ctrl+N新建的文件： 按“Ctrl+S”——选择保存位置——输入文件名——选择文件类型——保存
二、设置绘图环境 A.自定义右键功能（初次使用） 【工具】——【选项】——【用户系统配置】——【自定义右键单击】——【默认模式】选“重复上一命令”——【命令模式】选“确认” B.修改十字光标大小 【工具】——【选项】——【显示】——十字光标大小，拖动滑块调整 C.设置图形界限 limits——回车——指定左下角点<0.0000,0.0000>——回车——指定右上角点<420.0000,297.0000>——回车——Z——回车——A——回车
三、设置图层
打开图层管理器（像一摞纸）设置图层 A、名称：给所设图层的命名 双击“图层n”——重命名为“标注”“轴线”等等 B、颜色：不同的图层设置不同的颜色 点击“带颜色的小框”——重选颜色 C、线型：主要用实线和细单点长划线 点击线型——【加载】——选择【细单点长划线】——【确定】——选择【细单点长划线】——确定 D、线宽：一般使用默认线宽 E、开：控制该图层是否在图纸上显示 F、冻结：冻结图层可以减少系统重新生成图形的计算时间 G、锁定：控制该图层是否可以被更改 CAD预设图层0，不能被删除、改名。 在需要用的图层上双击——状态变成“√”——【确定】
四、标注 A.文字标注 输入图纸上的一些文字内容 【格式】——【文字样式】——【新建】——输入【样式名】——【确定】——字体【仿宋】——【宽度比例】“0.7”——【应用】——【关闭】 “T”——回车——拉一个框——输入文字——选中调整字体格式——【确定】 B.尺寸标注 尺寸标注是向图形中添加测量注释的过程。可以用来控制标注的外观，如箭头样式、文字位置、尺寸公差等。标注要符合行业或工程标准。 在标注样式管理器中可以新建多个标注样式，给每个样式命名可以确保用户快速准确地找到相应的标注样式。 a.设置： 【标注】——【标注样式】——【新建】——新样式命名（暂时命名为标注1）——【继续】——对直线线型、箭头、文字等根据图纸情况进行调整——【确定】 b.标注： ①快速标注：选中的线两项之间的距离都会被标注 ②线性标注：只能标注一个距离 ③对齐标注：可以标注非水平或垂直的情况 ④半径标注：比澳元的半径 ⑤直径标注：标圆的直径 ⑥角度标注：标注两条直线间的角度或圆弧的角度
做标注练习练习题
五、画图 在画图区域中：滚动滚轮可以调整显示大小；按下滚轮拖动鼠标可以平移 基本操作步骤：输入命令——回车——选择对象——回车 A、快捷键 F5 等轴测图面的转换 F8 正交开关 LA 图层管理器 L 直线 ML 多线 POL 正多边形 REC 矩形 C 圆 A 圆弧 EL 椭圆 REG 面域 T多行文字 MT 多行文字 B 块定义 I 插入块 H 填充 DIV 等分 RO 旋转 O 偏移 CO 复制 P 平移 MI 镜像 AR 阵列 M 移动 E/Delete 删除 X 分解 TR 修剪 EX 延伸 S 拉伸 SC 按比例缩放 BR 打断 CHA 倒角 F 圆角 DI 测量 %%P: %%C: %%D:
1、B.画图第二部分（直线：以直线练习1为例） a.L直线 输入“L”——回车——点一下左键——拖动鼠标——输入长度/点一下鼠标——回车 b.O偏移 选择对象——输入“O”——回车——指定偏移距离——回车——指定偏移的方向 c.TR修剪 单剪：输入“TR”——回车——选择作为边界的对象——回车——选择要修剪的对象 全剪：输入“TR”——回车——回车——修剪要修剪的部分 d.DI测量 输入“DI”——回车——指定第一点——指定第二点 e.CO复制 输入“CO”——回车——选择对象——回车——指定基点——移动对象——回车 f.E/Delete删除 输入“E”——选择对象——回车 选择对象——“Delete” 做直线练习 C.画图第三部分（圆：以圆形练习0为例） a.C圆（六种情况，灵活运用） ①圆心-半径：输入“C”——回车——指定圆心——指定半径 ②圆心-直径：“C”——回车——指定圆心——“D”——回车——指定直径 ③2P：“C”——回车——指定圆心——“2P”——指定两个点 ④3P：C”——回车——指定圆心——“2P”——指定三个点 ⑤相切-相切-半径：“C”——回车——指定圆心——“T”——回车——指定切点、切点、半径 ⑥相切-相切-相切：“C”——回车——指定圆心——“T”——回车——指定切点、切点、切点 b.A圆弧
c.EL椭圆 输入“EL”——回车——指定端点、端点、半轴 输入“EL”——回车——A——回车——指定中心点、端点、半轴 d.RO旋转（默认逆时针为正） 输入“RO”——回车——选择对象——指定基点——指定旋转角度——回车 e.DIV等分（将线段平均分成多份） “DIV”——回车——选择对象——输入段数——回车 做圆形练习 D.画图第四部分（镜像、阵列） a.MI镜像
输入“MI”——回车——选择对象——回车——指定对称轴——Y（删除原图形）/N（不删除原图形）——回车 b.AR阵列 ❖ 矩形阵列：阵列对象，行/列数，行/列偏移量，角度 ❖ 环形阵列：阵列对象，中心点，图形个数，角度
“AR”——回车——【选择对象】——回车——【矩形阵列】——输入【行】【列】【行偏移】【列偏移】【阵列角度】——【确定】/回车 “AR”——回车——【选择对象】——回车——【环形阵列】——输入【项目总数】【填充角度】——【确定】/回车 做镜像练习和阵列练习 E.画图第五部分（倒角、圆角、填充、正多边形） a.CHA倒角 “CHA”——回车——“D”——回车——指定距离——点第一根线、第二根线（先输的哪根先点哪根） 倒角的标注：利用引线进行，【标注】——【引线】——指定三个点——指定字宽——先不输入文字（回车、回车、回车）——从其他位置分解一个文字——复制到目标位置改成想要的文字即可 倒角标注2乘45度的意思是倒角所形成的直角三角形的直角边为2，直角三角形的两个锐角的角度为45度，这是零件所特有的倒角规格。
b.F圆角 “F”——回车——“R”——回车——输入半径——点第一根线、第二根线 c.H填充 “H”——回车——【图案填充】——【图案】右边三个点——选择图案——【确定】——【角度和比例】——调整比例——【添加：拾取点】——拾取点——回车——回车 d.POL正多边形 ①中心：内接、外切 ②边 “POL”——回车——输入边数——回车——画 做倒角圆角练习 F.画图第六部分（轴侧图） a.右击【捕捉】——【设置】——【步骤类型】——【等轴测捕捉】——【确定】 b.轴侧图中，有X、Y、Z三个平面，按F5切换平面 c.轴侧图中不能使用“O偏移” d.轴侧图中画圆 “EL”——回车——“I”——回车——F5切换平面——输入半径——回车 e. 做轴测图练习
六、综合练习 七、图框 图纸上限定给图区域的线框，图框格式有留装订边和不留装订边两种，但同一产品只能采用一种格式 看图方向一般与标题栏方向一致 图框线与纸边界线之间的区域称为周边，各周边具体尺寸与图纸幅面有关。 当当图纸需要装订时， 一般采用A3幅面横幅或A4幅面竖幅。 留边尺寸：
幅面代号 A0 A1 A2 A3 A4
B*L 841*1189 594*841 420*594 297*420 210*297 e 20 20 10 10 10 c 10 10 10 5 5 A 25 25 25 25 25
八、CAD出图 在图纸绘制完成之后，需将图纸进行设置打印出图 1）【文件】——【页面设置管理器】——【新建】——新页面设置名称——【确定】——【打印机/绘图仪名称】（DWG To PDF.pc3）——【图纸尺寸】（A0：1189×841 A1：841×594 A2：594×420 A3：420×297 A4：297×210）——【打印范围】（窗口）——【打印样式】（monochrome.ctb）——设置图形方向（纵横向）——确定 2）将新设置的打印设置【置为当前】——【关闭】 3）【文件】——【打印】——【预览】——【确定】——有打印机就打印，没有打印机就会保存一份PDF格式的图纸，方便以后到打印社打印 4）点【打印】——就可以以按我们刚刚设置的打印样式进行打印了
如何在CAD中进行绘制图纸的步骤
如何在CAD中进行绘制图纸的步骤CAD（计算机辅助设计）是工程图纸设计和制作的重要工具，广泛应用于建筑、机械、电子等领域。
通过使用CAD软件，我们可以方便地进行图纸的绘制、编辑和修改。
以下是在CAD中进行绘制图纸的基本步骤：1. 了解基本概念和操作：在开始绘制图纸之前，我们需要熟悉CAD软件的基本概念和操作。
熟悉软件界面、工具栏、菜单和常用命令能够提高工作效率。
通常，CAD软件具有绘图区、属性编辑器、命令窗口等界面元素。
2. 创建新图纸：在CAD软件中，我们可以通过选择“新建”或“创建新图纸”等选项来开始一个新的绘图项目。
选择适当的单位和比例是很重要的，这将决定绘制出的图纸的尺寸。
3. 绘制基本形状：CAD软件通常提供了各种绘图命令和工具，以便我们根据需要创建不同的几何形状。
使用线段、圆、矩形等基本绘图工具可以快速绘制出图纸所需的各种形状。
4. 编辑和修改图纸：在CAD中，我们可以随时对已绘制的图形进行编辑和修改。
通过选择相应的编辑命令，我们可以移动、复制、删除和改变图形的属性。
这些功能可以帮助我们轻松地优化和完善绘图。
5. 应用图纸样式和属性：在绘制图纸时，我们可以根据需要应用不同的图纸样式和属性。
图纸样式可以决定图纸的线宽、颜色和填充效果等。
此外，我们还可以为图纸添加文字、注释和标签等，以提供更多的信息。
6. 使用图层管理：图层管理是CAD软件中的重要功能之一。
通过创建和使用不同的图层，我们可以将不同类型的图形分离开来，并灵活地控制它们的显示和编辑。
这有助于提高图纸的可读性和可编辑性。
7. 导出和打印图纸：在完成绘制图纸的过程中，我们可以使用CAD软件提供的导出和打印功能。
通过将图纸导出为常见的文件格式（如DWG、DXF等），我们可以与他人分享和交流。
此外，我们还可以使用打印功能将图纸输出为纸质版本。
以上是在CAD软件中进行绘制图纸的基本步骤。
当然，实际操作可能还涉及到一些高级的技术和功能，但这些基本步骤对于初学者来说是一个良好的起点。

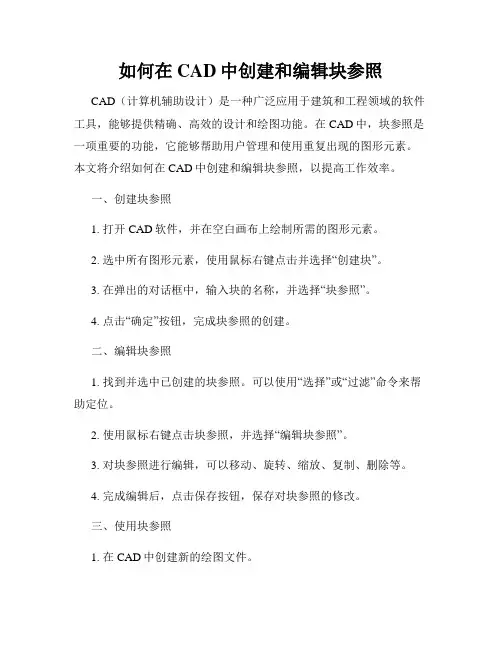

如何在CAD中创建和编辑块参照
如何在CAD中创建和编辑块参照CAD（计算机辅助设计）是一种广泛应用于建筑和工程领域的软件工具，能够提供精确、高效的设计和绘图功能。
在CAD中，块参照是一项重要的功能，它能够帮助用户管理和使用重复出现的图形元素。
本文将介绍如何在CAD中创建和编辑块参照，以提高工作效率。
一、创建块参照1. 打开CAD软件，并在空白画布上绘制所需的图形元素。
2. 选中所有图形元素，使用鼠标右键点击并选择“创建块”。
3. 在弹出的对话框中，输入块的名称，并选择“块参照”。
4. 点击“确定”按钮，完成块参照的创建。
二、编辑块参照1. 找到并选中已创建的块参照。
可以使用“选择”或“过滤”命令来帮助定位。
2. 使用鼠标右键点击块参照，并选择“编辑块参照”。
3. 对块参照进行编辑，可以移动、旋转、缩放、复制、删除等。
4. 完成编辑后，点击保存按钮，保存对块参照的修改。
三、使用块参照1. 在CAD中创建新的绘图文件。
2. 使用“插入”命令将块参照导入到当前绘图文件中。
可以通过浏览、拖放或输入文件路径的方式导入。
3. 在绘图文件中，选择块参照并放置到所需位置。
4. 根据需要，可以进行进一步的编辑、复制、删除等操作。
四、管理块参照1. 使用“图层管理器”命令来管理块参照所在的图层。
可以将块参照与其他图形元素分开，方便管理和控制显示。
2. 使用“块属性管理器”命令来查看和编辑块参照的属性。
可以修改块的名称、标注等信息。
3. 使用“块编辑器”命令来对块参照进行高级编辑。
可以修改块的组成元素、调整尺寸比例等。
以上是在CAD中创建和编辑块参照的基本操作步骤。
通过合理使用块参照，可以实现图形元素的重复利用，提高绘图的效率和准确性。
在进行CAD设计时，我们建议多加练习和实践，熟练掌握这一功能的使用技巧。
通过不断学习和探索，我们可以更好地应用CAD软件，提升我们的设计能力和工作效率。

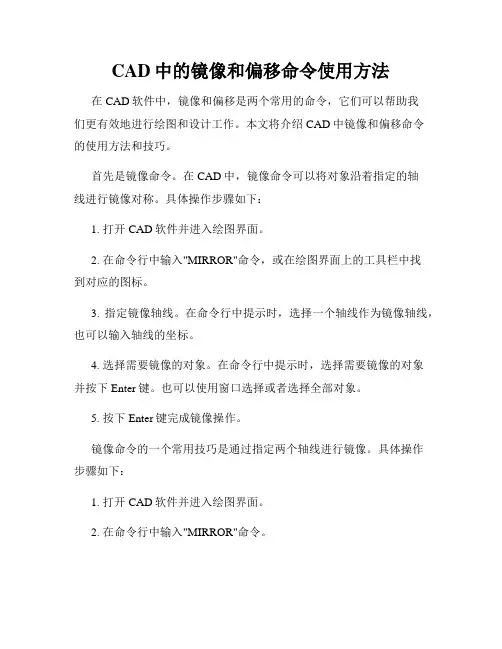

CAD中的镜像和偏移命令使用方法
CAD中的镜像和偏移命令使用方法在CAD软件中，镜像和偏移是两个常用的命令，它们可以帮助我们更有效地进行绘图和设计工作。
本文将介绍CAD中镜像和偏移命令的使用方法和技巧。
首先是镜像命令。
在CAD中，镜像命令可以将对象沿着指定的轴线进行镜像对称。
具体操作步骤如下：1. 打开CAD软件并进入绘图界面。
2. 在命令行中输入"MIRROR"命令，或在绘图界面上的工具栏中找到对应的图标。
3. 指定镜像轴线。
在命令行中提示时，选择一个轴线作为镜像轴线，也可以输入轴线的坐标。
4. 选择需要镜像的对象。
在命令行中提示时，选择需要镜像的对象并按下Enter键。
也可以使用窗口选择或者选择全部对象。
5. 按下Enter键完成镜像操作。
镜像命令的一个常用技巧是通过指定两个轴线进行镜像。
具体操作步骤如下：1. 打开CAD软件并进入绘图界面。
2. 在命令行中输入"MIRROR"命令。
3. 指定第一个镜像轴线。
在命令行中提示时，选择第一个轴线作为镜像轴线。
4. 指定第二个镜像轴线。
在命令行中提示时，选择第二个轴线作为镜像轴线。
5. 选择需要镜像的对象。
6. 按下Enter键完成镜像操作。
下面是偏移命令的使用方法。
在CAD中，偏移命令可以在对象周围创建一个或多个平行的新对象。
具体操作步骤如下：1. 打开CAD软件并进入绘图界面。
2. 在命令行中输入"OFFSET"命令，或在绘图界面上的工具栏中找到对应的图标。
3. 指定偏移距离。
在命令行中提示时，输入偏移距离的数值。
4. 选择需要偏移的对象。
在命令行中提示时，选择需要偏移的对象并按下Enter键。
也可以使用窗口选择或者选择全部对象。
5. 指定偏移方向。
在命令行中提示时，选择向内偏移或向外偏移。
6. 按下Enter键完成偏移操作。
偏移命令的一个常用技巧是通过指定一条路径进行偏移。
具体操作步骤如下：1. 打开CAD软件并进入绘图界面。
使用CAD进行电路布线的步骤
使用CAD进行电路布线的步骤使用CAD（计算机辅助设计）软件进行电路布线是现代电子设计中常见的一项任务。
通过CAD软件，工程师可以方便地设计和布线电路板，提高工作效率和准确性。
本文将介绍使用CAD进行电路布线的基本步骤，帮助读者掌握相关技巧。
步骤一：创建新项目在使用CAD软件之前，首先需要创建一个新的项目。
在软件界面上选择“新建项目”选项，并填写项目名称、文件路径等相关信息。
步骤二：导入原理图在进行电路布线之前，通常需要先完成电路的原理图设计。
将原理图导入到CAD软件中，通过“导入文件”功能实现。
步骤三：设置网格和尺寸在进行电路布线之前，需要设置网格的大小和尺寸。
网格是帮助设计师保持布线的准确性和一致性的重要工具。
步骤四：放置元件根据原理图，将电路设计所需的元件放置在板子上。
在CAD软件的库中选择对应的元件，并将其拖放到适当的位置。
步骤五：连线在放置元件后，需要通过连线来连接它们。
选择“连线”工具，在元件的引脚之间绘制连接线路。
注意，布线时需要考虑信号的通路和电流的路径，避免干扰和短路。
步骤六：调整布线布线完成后，可能需要对布线进行调整，以满足设计的要求。
可以通过拖动连线、调整路线、旋转元件等方式对布线进行必要的修改。
步骤七：进行规则检查在完成布线后，进行规则检查是十分重要的环节。
通过“规则检查”功能，软件会检测布线是否符合设定的要求，如信号完整性、功耗、电流等。
步骤八：生成输出文件完成布线后，需要将设计保存为相应的输出文件。
根据需要，可以生成Gerber文件、BOM表、钻孔文件等，以便于进一步的制造和生产。
以上是使用CAD进行电路布线的基本步骤。
当然，在实际操作中还会涉及到更多的技巧和细节，需要根据具体情况进行调整和学习。
掌握CAD软件的使用，对于电子工程师来说是一项重要的技能，能够提高工作效率和设计准确性。
希望本文对读者在电路布线方面提供一定的帮助。
CAD绘制工程施工图的基本步骤
CAD绘制工程施工图的基本步骤CAD（计算机辅助设计）是一种常用于制作工程施工图的软件工具，能够提高绘图的精确性和效率。
下面将介绍CAD绘制工程施工图的基本步骤，帮助读者更好地理解和运用这一工具。
第一步：收集资料在开始绘制施工图之前，我们需要收集与工程相关的所有资料。
这些资料包括设计图纸、规格说明、设计计划以及其他相关文件。
仔细阅读这些资料，了解工程的整体要求和细节，以便在绘图过程中准确表达设计意图。
第二步：创建图纸在CAD软件中，我们需要创建一个新的图纸文件。
选择合适的图纸尺寸和比例，确保可以在图纸上精确地绘制各种工程元素。
在创建图纸时，还可以设置图层、注释和其他绘图属性，以方便后续操作。
第三步：绘制基本几何图形使用CAD软件的绘图工具，如直线、圆形、矩形等，开始绘制基本几何图形。
根据施工图的需要，绘制建筑物的平面布局、梁柱的位置、管道的走向等。
在绘制过程中，可以借助各种CAD工具，如偏移、镜像、阵列等，提高绘图的速度和准确性。
第四步：添加尺寸和标注在绘制完成基本几何图形后，需要添加尺寸和标注。
通过CAD软件的尺寸工具，测量和标注各个元素的长度、宽度、高度等，并标明各种构件之间的距离和间距。
这些尺寸和标注对于施工人员理解图纸意图和实际操作非常重要。
第五步：绘制细节和剖面根据工程的需要，绘制一些细节和剖面，以展示建筑物的各个部分和细节。
在CAD软件中，可以利用截面工具和绘制工具，绘制建筑物的剖面、不同部位的细节等。
这些细节和剖面图能够帮助施工人员理解建筑物的构造和细节，确保施工过程的准确性和质量。
第六步：检查和修改在完成绘制后，需要仔细检查图纸的准确性和完整性。
对于可能存在的错误、不完整或不一致的地方进行修改和修正，确保图纸的准确性和可读性。
此外，还可以利用CAD软件的校验工具对图纸进行检查，以确保符合设计和规范的要求。
第七步：输出图纸完成对图纸的检查和修改后，可以将图纸输出为不同的格式和尺寸。

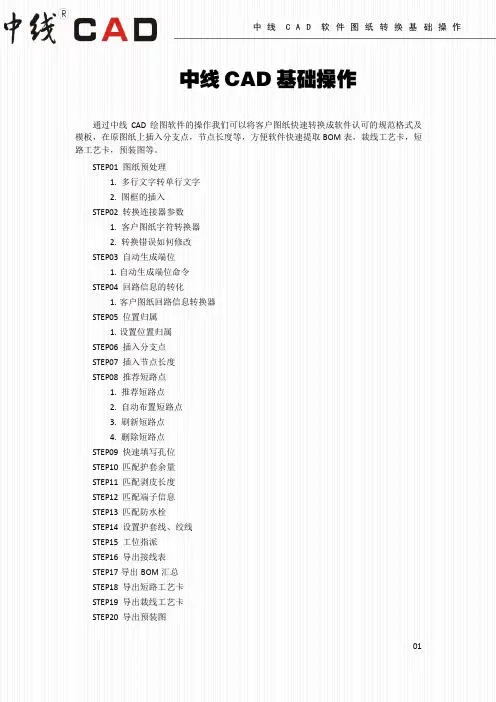

中线CAD基础操作流程
