JT3200 电流互感器负荷箱说明书
hl说明书

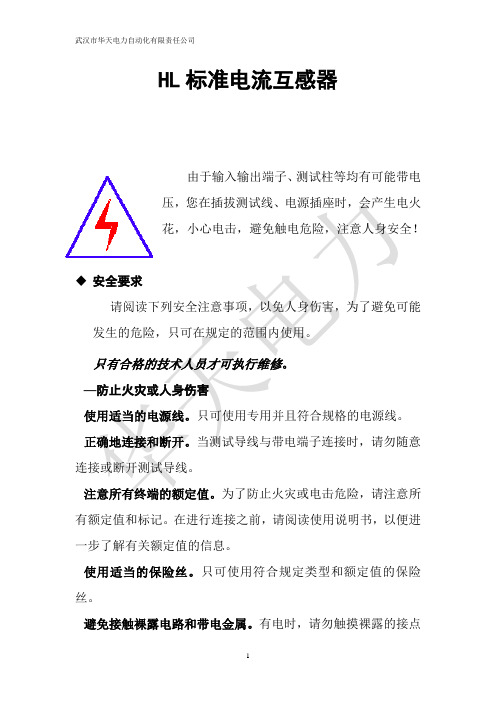

HL标准电流互感器由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语一．用途作为标准用来检定比其低两级或两级以下准确等级的电流互感器。
二．结构电流互感器是由一次绕组和二次绕组组成，其原理如图2所示。
接线时严格参照接线牌所给出的电流比进行接线。
L1与K1分别是一次、二次绕组的极性端，当需要穿心时L a为极性端。
三．技术指标温度：-5—+40℃湿度：﹤80%容量：5VA、COSφ=0.8-1允许额定电流下长期工作，150A以上穿心重量：﹤70Kg标准电流比：2000A/5A准确等级：0.01S级体积：480mm×300mm×560mm四．自校若电流互感器有5/5或1/1电流比时，则可经常进行自校，以考核其准确度。
自校线路附图3所示。
图中T X为电流互感器，Z为负荷箱。
五．检定该电流互感器检定比其低两级或两级以下准确等级的互感器时，其线路附图4所示。
图中，T O为标准电流互感器，T X为被检电流互感器，Z为被检电流互感器所带的负荷。
六．注意事项1．检定电流互感器时，标准电流互感器与被检电流互感器电流比必须相同。
2．严格按照图中所给出的线路接线。
--FY96电流互感器负荷箱002623

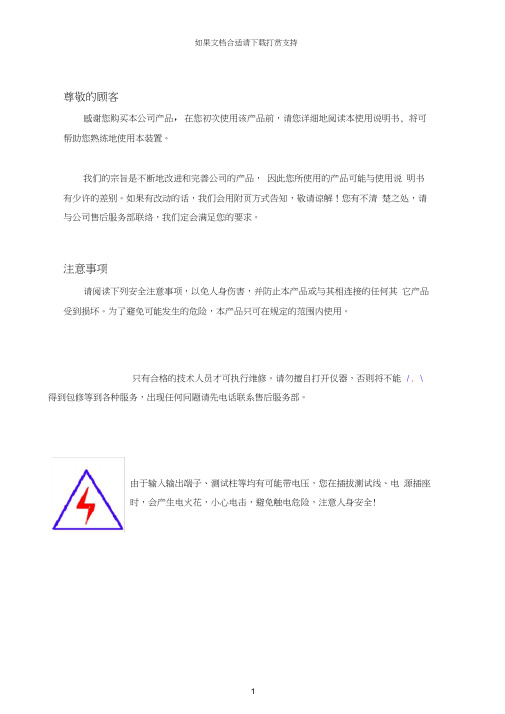

尊敬的顾客感谢您购买本公司产品，在您初次使用该产品前，请您详细地阅读本使用说明书, 将可帮助您熟练地使用本装置。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
注意事项请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
请勿擅自打开仪器，否则将不能/. \得到包修等到各种服务，出现任何问题请先电话联系售后服务部。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全!♦防止火灾和人身伤害♦使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
♦正确地链接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。
♦产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。
♦注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。
♦请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。
♦使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。
♦避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。
♦有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
♦请勿在潮湿、易爆环境下操作，保持产品的清洁和干燥。
-安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法目录一、..................................................... 主要特点4二、..................................................... 技术指标4三、..................................................... 使用指南4四、................................................. 误差计算公式5五、售后服务5附装箱清单 (6)、主要特点重量轻，外形美观，电流范围宽、主要技术指标1、环境条件温度：5—40 C海拔高度: 1500m2、额定容量：2.5-60VA3、测量范围：5%-120%4、二次电流: 5A5、功率因数：0.8 ，1.06、准确度：± 37、试验电压：2kV 湿度：80 (25 C)电源频率：50Hz(0-3.2 Q)三、使用指南1、将本设备串接到被试电流互感器的K2与校验仪Tx之间。
110KV干式电流互感器说明书
SRLGU－35∽220kV套管电流互感器使用说明书湖南金一电气有限公司1 产品特点1.1 冷缩整体硅橡胶复合绝缘，国内独创。
1.2 绿色环保产品，无油、无瓷、无气（SF6）、干式不爆裂结构。
1.3 体积小、重量轻，维护简便。
1.4 互感器的一次与二次完全隔离，运行安全可靠。
1.5 采用一次贯穿式结构且空腹软定位不紧固不密闭，动热稳定性能优良，通用性、互换性好。
1.6 一次绕组串、并联简便，更换变比容易。
1.7 耐污能力强，防污闪。
1.8可替代油浸式和SF6气体式电流互感器,实现无油、无气化改造。
2 产品用途SRLGU－35～220kV硅橡胶复合绝缘互感器适用于50Hz电力系统变电站、发电厂，具有电能计量、电流测量、继电保护、电气监控等多种用途。
3 技术参数3.1额定一次电压：40.5、72.5、126、245kV3.2额定一次电流：100-3000A3.3额定频率：50Hz3.4额定二次电流：1A、2A、5A3.5测量用准确级：0.1、0.2、0.2S、0.5、0.5S3.6保护用准确级：5P、10P级3.7额定输出容量：10-60VA（更大要求时另议）3.8测量级仪表保安系数：Fs≤103.9保护用准确限值系数：15、20、25、30（更高要求时另议）3.10级次组合：1-6个二次绕组任意组合3.11极性：减极性3.12污秽等级：Ⅲ、Ⅳ级（爬电比距为25、31mm/kV）4 使用条件4.1户内或户外均可适用4.2环境温度：-40°C～+40°C4.3海拔高度：普通型≤1000m高原型≤3500m5 型式试验按GB1208-1997《电流互感器》及IEC-44-1-1996的要求，通过下列型式试验：5.1绝缘水平表1 35～220kV干式电流互感器的额定绝缘水平注：当一次绕组分成二段或多段时，段间绝缘的lmin工频耐受电压为3kV（方均根值）。
5.2误差试验（测量级）电流误差和相位误差符合GB1208-1997《电流互感器》的要求。
电流互感器二次回路负载测量
产品关键字：二次负荷测试仪、电流互感器二次回路负载测试仪功能简述：电压互感器电压与负荷特性目前对互感器误差测试时，通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试，但互感器运行过程中实际二次负荷是多少？是不是就是互感器铭牌上规定值？互感器在实际二次负荷下的误差是多少？为了解决上述问题，实际测试互感器二次负荷就显得特别重要。
同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。
在测试现场二次负荷时停电断开电流回路既不方便也不安全。
我公司产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。
另外有些公司产品采用取PT电压作为仪器工作电源，这种方式不是很安全，在这种方式下，相当于给PT/CT增加了负荷，同时仪器变压器的瞬间激磁电流很可能引起系统保护动作，影响供电安全。
我公司仪器采用大容量锂电池作为仪器工作电源，既可以保障系统安全又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。
仪器特点：1.可以实现三相三线，三相四线、单相全自动测量；2.使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；3.仪器具有量程自动切换功能，保证测试精度；4.采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；5.测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
6.采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据。
7.采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。
同时在现场无供电电源的情况下使用。
8.次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。
可以实现不停电在线测量。
自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。
9.工作时间可以长达24小时（最长），可在充电状态下测量。
产品技术规范书版本3.0 2012-1-510.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
FY-H电流负荷箱
FY-H电流负荷箱一、概述FY系列电流、电压互感器负荷箱是检验电流、电压互感器时，专门提供的各种有效负载，是各种互感器检定装置的理想配套产品。
本产品是严格按照国家标准JJG313-94<<电流互感器检定规程>>、JJG314-94<<电流互感器检定规程>>而设计的。
其输出容量大、负载种类齐全、重量轻、外形美观、稳定性强等优点。
二、使用方法电流负载箱：1、将电流负载箱面板上接线柱Z和5A或Z和1A端子串接到被试电流互感器的K2与校验仪的Tx之间。
2、将负荷调节到被试电流互感器的实际二次负荷；注：部分电流互感器的二次负荷是以容量来表示的，单位为V A；电流互感器负荷箱的负荷一般是以电阻值来表示的，单位为Ω。
它们转换关系为：容量（V A）=电阻值（Ω）X二次电流（A）X 二次电流（A）3、根据用户要求特殊定制不同要求的负荷箱。
4、电流负荷箱扣除外接导线电阻0.06Ω，是指由于负荷箱实际使用时，被试互感器的负载除负荷箱以外还有连接导线的电阻。
如果cosΦ=1，档位为0.4Ω时的实际负荷箱的电阻为0.34Ω；cosΦ=0.8，档位为0.4Ω时的实际负荷箱的电阻f=0.4*0.8-0.06=0.26Ω。
电压负载箱：1、将本电压负荷箱面板上的电压端子Y与相应电压等级端子并接到被试电压互感器的a与x之间；2、将负荷调节到被试电压互感器的实际二次负荷；3、根据用户要求可特殊定制不同要求的负荷箱；三、使用注意事项1、送检时温度应控制在15-25℃之间；2、做电流互感器时，切勿随意切换档位，造成二次开路；3、注意防潮，防剧烈震动；四、主要技术指标1、FY96-H电流互感器负荷箱主要技术指标环境条件：温度：15-25℃湿度：<80%(25℃)海拔：<1500m 电源频率：50Hz额定容量：COS0.8: 2.5V A-60V A; COS1.0: 2.5VA-20V A;测量范围：电流：1%-120%二次电流：5A功率因数：0.8、1.0准确度：±3%±0.0025V A试验电压：2kV外形尺寸：250 mm×350 mm×175 mm重量：8kg2、FY96-A电流互感器负荷箱主要技术指标环境条件：温度：15-25℃湿度：<80%(25℃)海拔：<1500m 电源频率：50Hz额定容量：COS0.8: 2.5V A-60V A; COS1.0: 2.5VA-20V A; 测量范围：电流：5%-120%二次电流：1A功率因数：0.8、1.0准确度：±3%±0.0025V A试验电压：2kV外形尺寸：250 mm×350 mm×175 mm重量：8kg3、FY95-H电压互感器负荷箱主要技术指标环境条件：温度：15-25℃温度：<80%(25℃) 海拔：<1500m 电源频率：50Hz额定容量：1.25V A-158.75VA测量范围：20%-120%、二次电压；110/√3V功率因数：0.8，1.0准确度：±3% ±0.05V A试验电压：2kV外形尺寸：250 mm×350 mm×175 mm 重量：8kg4、FY95-A电压互感器负荷箱主要技术指标环境条件：温度：15-25℃温度：<80%(25℃) 海拔：<1500m 电源频率：50Hz额定容量：1.25V A-158.75VA测量范围：20%-120%、二次电压；100/√3V功率因数：0.8，1.0准确度：±3% ±0.05V A试验电压：2kV外形尺寸：250 mm×350 mm×175 mm5、FY98-H电流、电压互感器负荷箱主要技术指标环境条件：温度：15-25℃湿度：<80%(25℃)海拔：<1500m 电源频率：50Hz额定容量：电流：COS0.8: 2.5V A-60VA; COS1.0: 2.5-5VA;电压：1.25V A-158.75V A测量范围：电流：1%-120% 电压：20%-120%二次电流：5A二次电压：100/√3V功率因数：0.8，1.0准确度：电流：±3%±0.0025V A 电压：±3% ±0.05V A 试验电压：2kV外形尺寸：340 mm×350 mm×175 mm重量：15kg6、FY98-A电流、电压互感器负荷箱主要技术指标环境条件：温度：15-25℃湿度：<80%(25℃)海拔：<1500m 电源频率：50Hz电流：COS0.8: 2.5V A-60VA; COS1.0: 2.5-5VA;电压：1.25V A-158.75V A测量范围：电流：5%-120% 电压：20%-120%二次电流：1A二次电压：100/√3V功率因数：0.8，1.0准确度：电流：±3%±0.0025V A 电压：±3% ±0.05V A 试验电压：2kV外形尺寸：340mm×350mm×175mm重量：15kg五、装箱清单1、负载箱1台2、使用说明书1份3、合格证/保修卡1份。
负荷开关说明书
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
七、FL(R)N36-12 D型SF6负荷开关1 2 34 5 6 7注：1、上接线端头。
2、上壳体。
3、操作机构。
4、下接线端头。
5、电显输出端。
6、下壳体。
7、固定螺栓。
八、操作机构（一）、二工位手动操作机构1 2 3 4 5注：1、SF6开关合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、合、分闸操作孔。
（二）、三工位手动操作机构1 2 3 4 56注：1、合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、SF6开关合闸操作孔。
6、分闸按钮。
（三）、二工位电动操作机构（四）、三工位电动操作机构1 2 3 4 5 1 2 3 4 56 7 6 7 8注：1、辅助接点。
2、合、分闸指示。
注：1、辅助接点。
2、SF6开关合、分闸指示。
3、连锁机构。
4、接地开关操作孔。
3、连锁机构。
4、接地开关操作孔。
5、操作手柄。
6、储能电机。
5、操作手柄。
6、储能电机。
7、手动合、分闸操作孔。
7、手动合闸操作孔。
8、分闸按钮。
九、操作程序FL(R)N36-12□型负荷开关出厂前，经过严格的出厂检验，符合产品的技术要求。
在安装、调试前，必须仔细的阅读安装使用说明书，并做好以下准备工作。
HL系列标准CT
HL系列标准CT一、用途本产品是由一次绕组和二次绕组组成，其原理如图1所示。
接线时，严格参照接线牌所给出的电流比进行接线，L1与K1分别是一次、二次绕组的极性端，当需要穿心时La为极性端。
电流互感器结构原理图：K1K2L1L2图1二、使用条件1、环境温度：-5~+40℃2、相对湿度：＜80%3、工作场所不应有与工作无关的外界强电磁场。
4、允许在额定电流下长期工作。
三、自校若电流互感器有5/5或者1/1电流比时，则可经常进行自校，以考核其准确度。
自校线路如图2所示。
图中TX为电流互感器，为负荷箱。
电流互感器自校图：图2T 1T X T o K DL 1L 2K 1K 2四、检 定该产品检定比其低两级或两级以下准确等级的互感器时，其线路图如图3所示。
图中，To 为标准电流互感器，TX 为被检电流互感器，为被检电流互感器所带的负荷。
电流互感器检定图：图3T X T O K 1K 2T XT O K 1K 2K D电流互感器退磁图：TX TOT1K1K2L1L3图4五、注意事项1、检定电流互感器时，标准电流互感器与被检电流互感器的电流比必须相同。
2、严格按照图中所给出的线路接线。
3、检定互感器之前，须先测试负荷箱是否准确。
4、检定过程中，严禁二次绕组开路。
5、检定互感器之前需先退磁，退磁线路如图4所示。
6、在图4中，二次开路，均匀缓慢调节调压器,使百分表指示由0增至100%,然后均匀且缓慢地降至零。
重复这一过程2~3次。
退磁完毕后切断电源之前，应将二次绕组短接。
7、带升流器电流互感器的接线原理图与上述的接线图大致相同，只是升流器的输出绕组与互感器的一次绕组是同一绕组，其余均相同。
六、装箱清单1、标准电流互感器1台2、说明书1本3、合格证/保修卡1台。
升流器介绍及使用方法
智能型互感器校验仪升流器的介绍及使用方法升流器的介绍及说明1.升流器介绍升流器用于校验电流互感器时，作为供给电流互感器一次电流的电源或其它50Hz单相电流电源设备。
本升流器是由输入绕组（250V、±）、输出绕组（100A以下）及穿心绕组组成。
铭牌上所注明的输出电流是指穿心绕组允许通过的额定电流。
当穿心多匝时，其允许通过的额定电流将成反比下降。
铭牌上所注明的输出容量与输出电流和每匝电压的乘积的比值既为在此输出电流情况下允许穿心的最大匝数。
2.技术指标：温度：-5— +40℃湿度：﹤80%容量:5kVA允许额定电流下长期工作允许过载1.5倍，连续工作30分钟。
智能型互感器校验仪九、电流电压互感器负荷箱使用1.电压互感器负荷箱使用时并接到被试电压互感器的a与x之间。
2.电流互感器负荷箱使用时串接到被试电流互感器的K2与校验仪的TX之间。
3.将负荷调节到被试互感器的实际二次负荷。
注：部分电流互感器的二次负荷是以容量来表示的，单位为VA。
电流互感器负荷箱的负荷一般是以电阻值来表示的，单位为Ω。
它们的转换关系为：容量（VA）=电阻值（Ω）⨯二次电流（A）⨯二次电流（A）4.注意事项：（1）据用户要求可特殊定制不同要求的负荷箱。
（2）电流负荷箱扣除外接导线电阻0.06Ω（或0.05），是指由于负荷箱实际使用时，被试互感器的负载除负荷箱以外还有连接导线的电阻。
如果cosφ=1, 0.4Ω，实际负荷箱的电阻为0.4-0.06=0.34Ω；cosφ=0.8，0.4Ω,实际负荷箱的电阻R=0.4⨯0.8-0.06=0.26Ω，电抗X=0.4⨯0.6=0.24Ω。
（3）本负荷箱电流部分是S级的，1%点满足精度要求。
十、互感器校验软件介绍智能型互感器校验仪1.系统介绍互感器误差数据管理系统的主要任务是以互感器基本数据为线索，按《国家计量检定规程》对互感器进行检定、打印、查询统计、计划报表等进行管理。
2.其主要功能有互感器按《国家计量检定规程》进行检定管理；试数据可以通过人工录入，也可调用华天电力一体化校验装置的测试数据，实现互感器校验、管理一体化；实现控制校验仪及台体自动完成互感器的测量；智能型互感器校验仪能够打印规程所要求的所有记录及证书、结果通知书及各种计划报表；丰富的统计查询功能，包括统计和查询在某一时间段内所检定的设备情况，统计和查询某检定人员在某一时间段内所完成的工作量及检定情况；按满足用户需要设计的数据库备份和恢复功能；完整的系统使用教程和在线联机帮助，方便用户使用。
3200-12 PTC-8320H 三相电能表校验装置操作规程
有限公司
三相电能表校验装置(涵普)操作规程
3200-12
共1页
第பைடு நூலகம்页
为正确、安全、规范的使用PTC-8320H，以考核电能表的性能，制定本操作规程。
一、【操作程序】
1、按PTC-8320H使用说明书要求，接通主电源，将台体电源打开，同时启动电脑；
2、挂表后，仔细接线（拧紧螺钉，并夹好脉冲线、RS485线），确认无误时再接入电网；
6、待校验结束，取下电能表，保存试验结果，打印报表，正常关闭电脑和台体电源；
二、【注意事项】
1、非试验人员和不熟悉校验台操作人员，不准使用，操作前应仔细阅读使用说明书。
2、被校表电流不许开路,电压不许短路。
3、连续两次开机的间隔时间要在二分钟以上。
4、禁止电流选择超过电能表的极限电流。
5、校表过程中严禁让电脑运行其它大型软件或游戏软件。
6、要定期检查台体接线柱是否拧紧，防止过松烧坏功放管。
7、为确保使用安全和装置的稳定性，应将装置与大地可靠连接。
底图号
资料来源
编制
装订号
审核
标准化
提出部门
批准
标记
处数
更改文件号
签字
日期
PTC-8320H三相电能表校验装置(涵普)
操作规程
3200-12
安特仪表集团有限公司
年 月 日
3、“启动”校验台，按F2联机按钮后打开电脑校验程序，点击“设置”，将电能表号对应
表位输入，然后根据提示输入电能表正确的型号、量程、等级、参比电压等，然后进行相关的试验；
4、通过校验台面板操作，按“设置”键进入设置菜单，选择被检表类型，按“↑”键设置被检表参数，按“↓”键设置其它参数；
可变功率因数电流互感器二次负荷模拟装置
流互感器现场 实负荷测试 的要求 ， 用的领域是全 国各级电力试验、研究 、 应
计量部 门和电流互感器生产厂家。
进 步
等 奖
口
要求制作 的，并且是在功率 因数为 ０ ８和 １ ０两档下 的一些固定值 。对于 ． ．
电流互感器的试验 室检定 ．以前 的电流互感器负荷箱可以满足测量检定需 要 由于现场 电流互感器 二次 负荷根据 接入表计不同 ，电流互感器二次 回 路路径不 同 ，使 得电流互感器二次负荷为不 同功率 因数下 的各种 阻抗值 。
可变功率因数电流互感器 ◆ 次负荷模拟装置
关 口电能计量装置所引起 的电能计量误 差主要是 由电压、电流互感器
的合成误差 ，电压互感器二次压降合成误差和电能表的误 差组成的 ，因此 ．
就必须进行电压、电流互感器 、电压互感器二次压降、电能表等的现 场测
试 工作 。就 目前的测量手段 ，电压互感器二次压降误差、关 口电能表误 差 均可实现实负荷误 差的测量。对于电流 互感器的现场检验 ，由于 以前只开 展电流互感器试验 室检定 ，所 以电流互感器 负荷箱是按试验室检定在二次 回路停 电的情况下进行的 ．只有在电流互 感器二次侧带有可 以完全模拟二次回路运行状态量的装置 ．才能准确测量
出电流互感器在实际运行线路 电流下的比差、 角差 ，保证 电流互感器合成
误 差的准确性 。
该装置从电流互感器现场检定实际出发 ，满足 了电流互感器带现场实 际负荷检定 的需要 具 有方便 、快捷 、实 用性强等优点 。 可变功率因数 电流互感器二次 负荷模拟装置是 以电能计 量装置 的准确 计量 为目标 ，以现场 工作人 员的现场工作实际需要 为出发点 ．在 目前国内 仍然停 留在电流互感器试验室检定阶段 ，尚无电流互感器现场检验规范和 具体检测设备要求的基础上进行研制的 ，因此可变功率因数 电流互感器二
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉市竣腾电气有限公司 网址：www.jt8001.com 400-027-1468
JT3200 电流互感器负荷箱
使用说明书
武汉市竣腾电气有限公司 网址：www.jt8001.com 400-027-1468
2
尊敬的顾客
感谢您购买本公司JT3200 电流互感器负荷箱，在您初次使用该产品前，请您详细地阅读本
使用说明书，将可帮助您熟练地使用本装置。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可
能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，
敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足
您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源
插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！
武汉市竣腾电气有限公司 网址：www.jt8001.com 400-027-1468
3
◆ 产品保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）
内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。
◆ 安全忠告
请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到
损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。请勿擅自打开仪器，否则将不能得到包修等到各种服务，
出现任何问题请先电话联系售后服务部。
防止火灾和人身伤害
使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。
产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，
接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自
行检查用户接地线是否可靠。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线
之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。
请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。
使用适当的保险管。只可使用符合本产品规定类型和额定值的保险管。
避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。
有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿、易爆环境下操作。保持产品的清洁和干燥。
——安全术语
警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它产品损坏的做法。
武汉市竣腾电气有限公司 网址：www.jt8001.com 400-027-1468
4
JT3200 电流互感器负荷箱
一、 主要特点
重量轻，外形美观，电流范围宽。
二、 主要技术指标
1. 环境条件
温 度：5—40℃ 湿 度:80(25℃)
海拔高度: 1500m 电源频率：50HZ
2. 额定容量：６０VA （O-２.４Ω）
3. 测量范围：5%-120%
4. 二次电流: １A
5. 功率因数：0.8，1
6. 准确度：±3±0.0025VA
7. 试验电压：2kV
二、使用指南
1. 将本设备串接到被试电流互感器的K2与校验仪Tx之间。
2. 将负荷调节到被试电流互感器的实际二次负荷。
注:部分电流互感器的二次负荷是以容量来表示的,单位为VA.电流互感器负荷箱的负荷一般
是以电阻值来表示的单位为Ω.它们的转换关系为:
容量(VA)=电阻值(Ω)*二次电流(A)* 二次电流(A)
（1） 将本设备可靠接地。
注意事项：为保证互感器二次负载的准确性，必须使互感器二次端连接在负载箱的两条连接
线总电阻值为0.06Ω。若二次再联校验仪则校验仪对互感器二次引起的负载也算进去，这样才能
保证精度。
四、误差计算公式
负载箱内的线圈是不要敲击，以免引起阻抗的变化。
阻抗值Z=22XR Ω
武汉市竣腾电气有限公司 网址：www.jt8001.com 400-027-1468
5
功率因数COS=22XRR
五、设备附件清单
1.JT3200电流互感器负荷箱 壹台
2.使用说明书 壹本
3．产品合格证 壹份
六．售后服务
凡购买此仪器的用户均享受以下的售后服务：
1、仪器自售出之日起三个月内，如有质量问题，由我公司免费更换新仪器，但用户不能自行
拆机。
2、仪器一年内凡质量问题由我公司免费维修。
3、仪器使用超过一年，我公司负责长期维修，适当收取材料费。
4、若仪器出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开仪表，否则造成自
损我公司不负责任。
