04-CBT2423.17-2008恒定湿热操作指导书
恒温恒湿试验箱的基本使用要点及操作规程
恒温恒湿试验箱的基本使用要点及操作规程恒温恒湿试验箱的基本使用要点恒温恒湿试验箱也称恒温恒湿试验机、恒温恒湿试验箱、可程式湿热交变试验箱、恒温机或恒温恒湿箱，用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。
适合电子、电器、移动电话、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。
符合标准：GB/T5170.5—2023、GB/T10586—2023、GB/T2423.1—2023试验A、GB/T2423.2—2023试验B、GB/T2423.3—2023试验Ca、GB/T2423.4—2023试验Db。
恒温恒湿试验箱使用基本15点：1.为避开恒温恒湿试验箱发生机器故障，请供应额定电压范围内的电源。
2.为了防止触电或产生误动作和故障，可程式恒温恒湿试验箱厂家在安装和接线结束之前，请不要接通电源。
3.在开机之前要查看电源是否稳定。
4.接线必需正确，确定要进行接地。
恒温恒湿试验箱说明书不接地可能造成触电、错误动作事故、显示不正常或测量有较大误差。
5.机器安装设置时注意不要让灰尘、线头、铁屑或其他东西进入，否则会发生错误动作或故障。
6.仪器工作中请尽量不要打开试验箱门，高温时打开可能会对操作人员造成烫伤，低温时打开可能会对工作人员造成冻伤，并且可能造成蒸发器结冰，影响制冷效果。
若确定要打开，请做好确定的防护工作。
7.仪表在运转中，进行修改设定、信号输出、启动、停止等操作之前，应充分地考虑安全性，错误的操作会使工作设备损坏或发生故障。
8.恒温恒湿试验箱仪表运转期间，电源入力端子盖必需安装在端子板上以防触电。
9.请使用干布擦拭仪表，不要使用酒精、汽油或其他有机溶剂，不要把水溅到仪表上，假如仪表浸入水中，请立刻停止使用，否则有漏电、触电或火灾的不安全。
10.定期检查端子螺丝和固定架，请不要在松动的情况下使用。
11.仪表内部零件有确定的寿命期限，为持续安全地使用本仪表，请定期进行保养和维护。
温湿度循环试验标准
温湿度循环试验标准温湿度循环试验是一种常见的环境试验，用于测试产品在不同温度和湿度条件下的耐久性和可靠性。
该试验可以模拟产品在不同环境下的使用情况，从而评估其性能和可靠性。
以下是温湿度循环试验的标准。
1. GB/T 2423.1-2008《电工电子产品环境试验第2部分：试验A：冷热循环》该标准适用于电工电子产品及其组件的环境试验，包括冷热循环试验、温度梯度试验和恒温恒湿试验。
其中，试验A为冷热循环试验，要求在规定的温度范围内进行循环变化，以评估产品的耐久性和可靠性。
2. GB/T 2423.2-2008《电工电子产品环境试验第2部分：试验B：湿热循环》该标准适用于电工电子产品及其组件的环境试验，包括湿热循环试验、温度梯度试验和恒温恒湿试验。
其中，试验B为湿热循环试验，要求在规定的温度和湿度范围内进行循环变化，以评估产品的耐久性和可靠性。
3. GB/T 2423.3-2016《电工电子产品环境试验第2部分：试验Ca：恒温恒湿试验》该标准适用于电工电子产品及其组件的环境试验，要求在规定的温度和湿度条件下进行恒温恒湿试验，以评估产品的耐久性和可靠性。
4. IEC 60068-2-1:2007《环境试验第2部分：试验A：冷热试验》该标准适用于各种类型的产品，要求在规定的温度范围内进行冷热试验，以评估产品的耐久性和可靠性。
5. IEC 60068-2-30:2005《环境试验第2部分：试验Db：湿热试验》该标准适用于各种类型的产品，要求在规定的温度和湿度范围内进行湿热试验，以评估产品的耐久性和可靠性。
以上是温湿度循环试验的标准，企业在进行产品测试时应根据产品的特性和使用环境选择相应的标准进行测试，以确保产品的质量和可靠性。

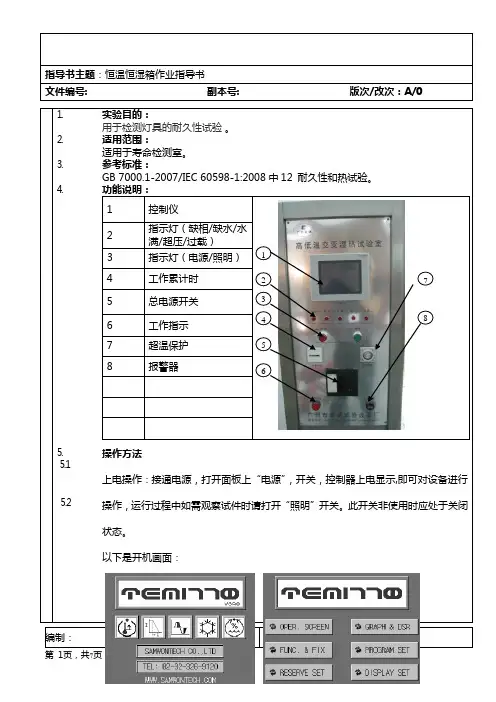

恒温恒湿箱作业指导书
上电操作：接通电源，打开面板上“电源”，开关，控制器上电显示,即可对设备进行操运行过程中如需观察试件时请打开“照明”开关。
此开关非使用时应处于关闭状态。
SP”处，屏幕下方即出现数字键，根据数字键左上方显示的温度范围，相应的数字后再点击“END”键确认即可。
如果温度设定在18～
内要设定湿度的话，可直接点击湿度“SP”处，数字键即出现在屏幕下方，
：段所用的时间；
点击程序组号后面的方框内，屏幕下方显示数字键后设定所需修改或设定的程序组
……等序号设定每一段的温度或湿度以及段所用的时间等参数，设置到屏幕最下方段号时，可点击“下页”进入下一段的设定。
设定：程序号码.(1~120)；
：连接(0 ~ 120)程序执行完后可连接另一组程序；
PTN RPT：全部循环(0 ~ 999)设定全部循环的次数，设定
START (0 ~ 99)部分循环的起始段；
(0 ~ 99)部分循环的结束段。

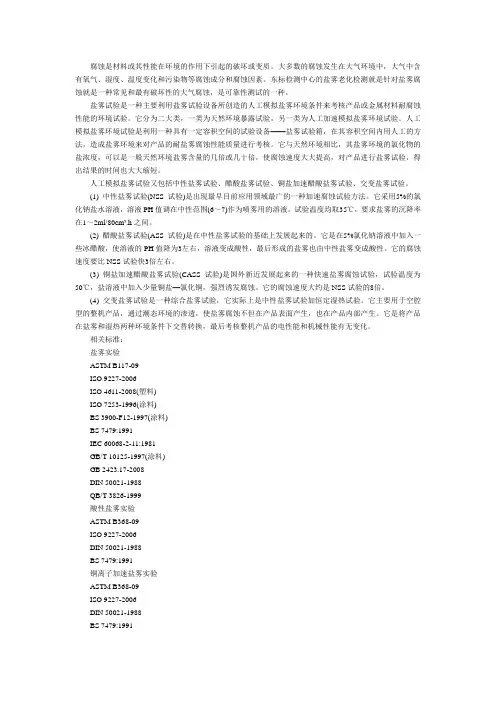

盐雾试验-东标
腐蚀是材料或其性能在环境的作用下引起的破坏或变质。
大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。
东标检测中心的盐雾老化检测就是针对盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀，是可靠性测试的一种。
盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。
它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。
人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱，在其容积空间内用人工的方法，造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。
它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。
人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。
(1) 中性盐雾试验(NSS试验)是出现最早目前应用领域最广的一种加速腐蚀试验方法。
它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围(6～7)作为喷雾用的溶液。
试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm².h之间。
(2) 醋酸盐雾试验(ASS试验)是在中性盐雾试验的基础上发展起来的。
它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。
它的腐蚀速度要比NSS试验快3倍左右。
(3) 铜盐加速醋酸盐雾试验(CASS试验)是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。
它的腐蚀速度大约是NSS试验的8倍。
(4) 交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。
它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。

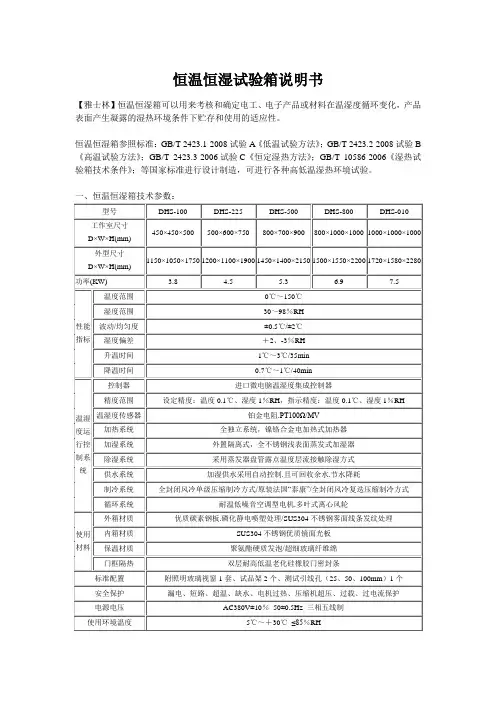

恒温恒湿试验箱说明书
恒温恒湿试验箱说明书【雅士林】恒温恒湿箱可以用来考核和确定电工、电子产品或材料在温湿度循环变化，产品表面产生凝露的湿热环境条件下贮存和使用的适应性。
恒温恒湿箱参照标准：GB/T 2423.1-2008试验A《低温试验方法》；GB/T 2423.2-2008试验B 《高温试验方法》；GB/T 2423.3-2006试验C《恒定湿热方法》；GB/T 10586-2006《湿热试验箱技术条件》；等国家标准进行设计制造，可进行各种高低温湿热环境试验。
一、恒温恒湿箱技术参数：注：1“DHS”为低温恒温恒湿试验箱型号。
2、以上数据均在环境温度（QT）25℃工作室无负载条件下测得3、可根据用户的具体要求定做非标型“低温恒温恒湿试验室”本技术信息，如有变动恕不另行通知二、恒温恒湿箱箱体结构:设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；内胆为SUS304优质不锈钢板；保温材质高密度玻璃纤维棉(厚度100mm)，使室内温度不会传导到设备外部，确保箱内的温度平衡稳定；箱门合理的位置设置一个透明窗口，用以观测室内试样的变化；引线孔(机器左侧)可外接测试电源线或信号线使用(直径50mm)；搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；三、恒温恒湿箱控制系统：温湿度控制仪表采用（日本）进口数显高精度电脑集成控制器（湿度直接显示百分数）；精度：0.1℃(显示范围)；加热采用远红外镍铬合金高速加温电热丝；温湿度控制采用P.I.D＋S.S.R，系统同频道协调控制。
四、恒温恒湿箱制冷系统：压缩机：全封闭法国泰康；制冷方式：双机复迭制冷；冷凝方式：强制风冷；制冷剂：R404A、R23（环保型）；全系统管路均作通气加压48H捡漏测试；加温、降温系统完全独立；内螺旋式冷媒铜管；干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件。
高低温湿热试验箱标准
高低温湿热试验箱标准高低温湿热试验箱是一种常见的试验设备，用于进行环境适应性测试，以评估产品的稳定性和可靠性。
以下是关于高低温湿热试验箱的一些标准。
1. GB/T 2423.1-2008《电子产品第1部分：环境试验第1-1节：一般和引言》这个标准规定了一般环境试验和引言。
其中包括了温度、湿度、振动和冲击等方面的测试。
此标准适用于电子产品的环境试验，其中包括了高低温湿热试验箱。
2. GB/T 2423.3-2016 《电子产品环境试验的基本规程第3部分：引言》这个标准的引言部分规定了环境试验的一些基本概念和术语。
其中提到了温度、湿度和湿热度等方面的概念。
此标准可以为制定高低温湿热试验箱的测试方法提供一些基本框架。
3. MIL-STD-810G《Department of Defense Test Method Standard for Environmental Engineering Considerations andLaboratory Tests》这个标准主要适用于美国国防部的产品测试，但其测试对象和测试内容与高低温湿热试验箱相关。
此标准规定了温度、湿度、高低压等方面的测试，同时也包括了振动和冲击等方面的测试。
4. IEC 60068-2-1《電子用機械と環境條件的基礎試驗第2部分：考虑溫度》这个标准为高低温湿热试验箱提供了关于温度方面测试的一些要求。
其中对于温度变化的速率、精确度等方面的要求进行了规定。
5. IEC 60068-2-2《電子用機械と環境條件的基礎試驗第2部分：考虑的標準的溼度》这个标准为高低温湿热试验箱提供了关于湿度方面测试的一些要求。
其中对于湿度变化的速率、精确度等方面的要求进行了规定。
在制定高低温湿热试验箱的测试方法时，可以参考以上标准，根据具体产品需要进行测试方案的制定。
同时，要求高低温湿热试验箱的制造商在设计和制造设备时，要满足相应的标准要求，并且测试结果的准确度和可重复性要高，以保证测试的有效性和可靠性。
恒温恒湿机作业指导书
一、设备基本参数温度范围:-70℃～150℃ 精度:波动范围±0.5℃ 偏差:±0.5℃湿度范围:20%～98%RH 波动范围±2.5%RH 偏差:±5%RH升/降温时间:2℃/min 1℃/min二、图解1.整机图解控制面板控制器电源按钮超温保护控制器视窗口视窗照明灯开关箱门把手使用登记表储水桶2.操作流程图三、操作步骤1.先在使用登记表上填写试验内容2.在机台右侧板下方位置合上电源开关,再按控制电源按钮,进行试验条件参数设定3.参数设定3.1程序参数设定①开机画面 ② 用手触摸左上角目录③进入初始画面,选程式设定④选择程序编辑选项⑤设定程序参数 ⑥设定程序循环次数a.程序参数编辑在程序编号栏输入未设定过的组别(1～120),未设定过的组别系统默认每段温度值为-80.每一个温度值需设定两段,第一段为升温过程,若对升温过程没特别要求,那么时间设定为0.01以最快的速度升温.第二段为实际值,根据要求输入温度、湿度、时间.温度:-40～150℃湿度20～98%RH注:时间设定以小时为单位,输入要写完整,例7.00、12.00.段数不够可按下页接着编辑；若想删除中间某段数,先可按段数号码再按删除即可；b.循环设定循环设定:可根据需要设定程序循环次数,在程序编号中输入需要循环的程序组别；选择循环种类:全部循环为整个组别循环,根据需要输入循环次数部分循环为程序组别中的某段数循环.c.按左上角程式退出,再按左上角目录退到初始画面,按操作设定选项,进入下图⑦在运行方式选程式,按左上角目录退到初始画面⑧选监控画面 ⑨在程式里输入组别,按右下角运行⑩程式运行正常画面,按右上角切换可观察设备详细运行状态11.设定超温保护a.保持:即为当前段数继续无限时间运行b.跳段:即为当前段数跳到下一段数运行c.切换:可观察当前运行段数、循环次数、运行剩余时间和设备能力输出.d.停止:即为设备停止运行注:1.设备停机前要把箱内温度回到常温才可停机,否则会影响设备使用寿命.3.2定值参数设定①开机画面 ② 用手触摸左上角目录③进入初始画面,选操作设定④在运行方式选定值⑤设定试验时间与温度上升速度⑥温度、湿度参数设定按左上角目录退出,选监控画面⑧设定超温保护有湿度要求时需检查加湿桶内水量不得低于1/3⑦按右上角切换可观察详细运行状态说明:a.停电方式:当外部停电后在送电时选择设备运行方式,停止:即为来电后设备不工作；冷起:即为来电后设备重新运行；热起:即停电前未完成的事项往下继续运行b.锁定:即设备工作时屏幕锁定,不受到外界因素触碰到屏幕而影响设备运行,解锁可按目录到监控画面选操作设定c.运行时间可设定以小时为单位或以分钟为单位或两者兼备均可,最后在计时设定里选择ONd.温度/湿度斜率:一般情况不设定,会直接影响定值温升速度.此参数设定后设备以每分钟为单位进行升温防止设备和样品损坏,防止发生危险e.运行温度设定:温度:-40～150℃,湿度20～98%RH3.3超温保护设定超温保护:当测试样品超过设备温度值时或设备无法稳定设定值时该保护器起作用设定方法:按选择键两下进入高温保护设定,按三下进入低温保护设定设定值:必须比运行值高5～10度注:1.设备停机前要把箱内温度回到常温才可停机,否则会影响设备使用寿命.2.设定时务必按此步骤进行,当中未提到的参数不得随便更改4.设备一般故障处理4.1故障画面显示4.2故障处理4.2.1压缩机过载用一字螺丝刀在侧板红色位置顺时针旋转90度取下侧板. 在上图红色位置用螺丝刀顶红色和黑色按钮4.2.2加湿器空焚用同样的方法打开设备配电盘侧盖,检查OH2设定.标准设定为图上所示(红色位置)4.2.3高压保护用同样的方法打开设备配电盘侧盖和压缩机旁侧盖用螺丝刀推超压保护器上绿色按钮,听到滴一声复位OK压缩机过高压保护电源供应异风扇异常或加湿器空焚加湿器空焚缺水异常箱内超温4.2.4缺水异常机台在运行高湿试验出现缺水保护时,检查加水桶内是否有水,若没水请加纯净水补满为止.4.2.5电源供应异常用同样的方法打开设备配电盘侧盖,检查PPR设定是否在<10>位置设备工作电压范围380±10%(342～418)用万用表量电压否在此范围,测量方式:将万用表调到交流电压档750V位置,测室内电压即插座电源4.2.6箱内超温检查超温保护器设定是否符合试验要求设定方法:按选择键两下进入高温保护设定,按三下进入低温保护设定设定值:设定值必须比运行值高5～10度4.2.7风扇异常或加湿器空焚检查OH1是否设定正常(见4.2.2)若发现偏离位置请与管理者联系不可私调检查风扇马达是否工作正常机台运转时风扇有吹出,风扇运转时无异音了风扇马达增加减少选择生效日期 核 准 审 核 编 写。
高低温交变湿热试验箱操作作业指导书
产品型号锂电池文件编码制订工序名高低温测试版 次审核作业名高低温交变湿热试验箱页 次批准标准工时分 发 号NO.物料名称数量1、待测试电池NO.1、开机.5、出仓6、关机7、清洁机台A/01/14、参数由专人调试，其他人不得调试；5、切勿不戴手套出入仓操作；作业步骤作业要点观察“显示屏”显示温度、湿度，如高于要设定的温度，需待温度下降到要设定温度以下；待烤箱温度降到要设定温度以下后，打开烤箱门放入待测电池（电池须放在托架或中转盒中）；1、在放入待测电池时须戴高温手套，谨防烫伤；2、如设备出现异常，请及时按下“电源开关”；1、 操作时，戴好手套、口罩、工作帽；2、设备操作参见《设备操作指导书》；4、参数设定2、参数检验辅料标 准 作 业 指 引物料编码工装、夹具、设备、仪器、量具3、入仓打开空开并按“电源”按纽，打开设备电源；1、要保证地线接地；高低温交变湿热试验箱、刷子3、设备由专人进行操作，其他不用开关且勿乱动；6、不可烘烤易燃易爆物品，防止发生危险；按“停止”按钮，使温度变到合适时，方可戴手套取出电池；戴手套使用刷子将烤箱内的灰尘及杂物清理干净；注意事项1、在取出电池时须戴手套，谨防烫/冻伤；一般在45度以下；1、如烤箱温度高于要设定值时，不可直接设定温度；手套、口罩、托架或中转盒关掉设备电源开关，空开；1、设定温度不可高于150℃；2、观察“温度显示器”的温度；按下“温度/湿度”，设置温度、湿度的参数并点击“运行”；或在“程式设定”里面设置参数；46仓门程式设定设定温度显示箱内温度显示器显示屏箱内湿度显示电源开关观察孔照明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
方法标准作业指导书
ELT/ZD-4-4
中性盐雾试验
分发号
状态
正本/副本
版本A/0
2018-6-8发布2018-6-8实施
编制：审核：批准：
1目的
为了规范实验室的技术管理工作，指导试验工作的正确开展，确保试验结果的有效性和可靠性，更方便快捷的为客户提供相关技术服务，特编制本作业指导书。
本试验适用于确定电工电子产品元件或设备在盐雾的条件下使用、贮存和运输时的适应性。
2试验依据
GB/T 2423.17-2008 电工电子产品环境试验第2 部分：试验方法试验Ka：盐雾
3试验设备
盐雾箱（温度：﹢10~50℃、盐雾沉降量1~2ML/80cm²h使用范围）
4测试时间
根据严酷等级确定具体测试时间。
5测试步骤
5.1盐溶液
浓度：试验所用的盐应当是高品质的氯化钠，干燥时，碘化钠的含量不超过0.1%，杂质的总含量不超过0.3％。
盐溶液的浓度应为（5士1)%（质量比）。
溶液应通过以下的方法制备，将质量为（5士1）份的盐溶解在质量为95份的蒸馏水或者去离子水中。
检查设备状态，确认设备满足试验要求。
5.2pH值
温度为（35士2）℃时，溶液的pH值应在6.5~7.2内。
条件试验时，pH值应维持在该范围内。
在保证氯化钠浓度的前提下，可以使用盐酸或者氢氧化钠调节pH值。
每一批新配置的溶液都应测量pH值。
喷雾后的溶液不能再次使用。
5.3测试样品将目视检查以及相关规范要求的性能检测。
5.4预处理
相关标准应规定试验前对试样所采用的清洁程序，同时规定是否需要移除保护性涂层。
注：清洁方法不应影响盐雾对试样的腐蚀影响，且不能引人任何的二次腐蚀。
试验前应尽量避免手接触试样表面。
5.5根据相关规范，试样应按正常使用状态进行试验。
因此，试样应分为多个批次，每个批次
按照一种使用状态进行试验。
试样之间不应有接触，也不能与其他金属部件接触，因此试样应安放好以消除部件之间的影响。
注：试样在试验箱内的位置（即试样表面跟竖直平面的倾斜角）非常重要，位置上非常小的差别可能会导致结果差别比较大，取决于试样的形状。
5.6试验箱的温度应维持在（35士2）℃。
5.7所有的暴露区域都应维持盐雾条件，用面积为80cm2的器皿在暴露区域的任何一点连续收
集至少16h的雾化沉积溶液，平均每小时收集量应在1.0mL~2.0mL之间。
至少应采用两个收集器皿，器皿放置的位置不应受试样的遮挡，以避免收集到试样上凝结的溶液，器皿内的溶液可用于测试pH值和浓度。
溶液的收集可以按照5.9的规定在试验前或者试验中进行。
5.8按照5.7收集到的溶液，在（35士2）℃测量时，浓度和pH值应分别符合5.1和5.2的
要求。
5.9浓度和pH值的测量应当在下列时间内进行：
a）对于连续使用的试验箱，每次试验后都应对试验过程中收集到的溶液进行测量；
b）对于不连续使用的试验箱，在试验开始前应进行16h~24h的试运行。
试运行结束后，在试样开始试验之前立即进行测量。
为了保证稳定的试验条件，还应按照a）的规定进行测量。
5.10相关规范应规定试验周期：16h、24h、48h、96h、168h、336h、672h。
5.11恢复
试验结束后，除非有相反规定，小试样应在自来水下冲洗5min，然后用蒸馏水或者去离子水冲洗，然后晃动或者用气流干燥去掉水滴。
清洗用水的温度不应超过35℃。
如有必要，相关规范应规定较大试样的清洗和干燥方法。
试样应在标准恢复条件下放置，不少于1h，且不超过2h。
5.12按相关规范的要求对试验样品进行外观检查及电气与机械性能的检测
6记录
6.1按照要求记录以下试验参数：
a)样品状态（包括测试前、测试中与测试后的样品状态。
）
b)测试设备信息
c)测试日期
d)测试人员
e)测试期间环境参数
f)定期记录试验过程中的收集溶液沉降量和PH值。
6.2按照《盐雾试验记录表》要求填写原始记录
---------------全文结束--------------。
