高中物理《实验：练习使用多用电表》课件
实验：练习使用多用电表
1．学会用多用电表测量电压、电流、定值电阻。 2．学会用多用电表测量二极管的正、反向电阻，并据此判断二极管的 正、负极。 3．学会用多用电表探测简单黑箱中的电学元件。
01课前自主学习
02课堂探究评价
03课后课时作业
01课前自主学习
一、实验原理
1．测电压(直流)
选择直流电压挡合适的量程，将电表与被测电路 □01 并联 ，读数即所测
断它的正、负极或区分它的好坏。
01课前自主学习
02课堂探究评价
03课后课时作业
二、实验器材 多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、 定值电阻(大、中、小)三个。
01课前自主学习
02课堂探究评价
03课后课时作业
三、实验步骤 1．观察多用电表的外形，认识选择开关的测量项目及量程。知道红表
把多用电表 □04 串联 在电路中，注意电流应该从红表笔流入电表。如图乙所
示，测量通过小灯泡的电流。
01课前自主学习
02课堂探究评价
03课后课时作业
3．测电阻
(1)机械调零：使用前若指针没有停在左端“0”位置，要用螺丝刀转动指
针定位螺丝，使指针指零。
(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡
的合适挡位。
(3)欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指在表
盘右端“0”刻度处。
(4)测量读数：将两表笔分别与待测电阻的两端接触，指针示数乘以挡
位倍率即为待测电阻阻值。
(5)测另一电阻时重复(2)(3)(4)。
(6)实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
01课前自主学习
笔连接表内电源的□01 负 极，黑表笔连接表内电源的□02 正 极，所以电流必须
从黑表笔流出，从红表笔流入，故红表笔接正接线柱，黑表笔接负接线柱。
01课前自主学习
02课堂探究评价
03课后课时作业
2．测电压、电流 (1)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零， 则可用小螺丝刀进行机械调零。
提示：指针偏转过大或过小，误差都比较大，应使指针落在刻度盘的中 间区域。更换挡位后，电表内部电源改变，所以需要重新欧姆调零使电流满 偏，然后才能测量电阻。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动5：测量完毕，整理好器材是否就可以了？
提示：实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或 交流电压最高挡。长期不用，应将多用电表中的电池取出。
指针落在刻度盘的 □03 中间 区域。
01课前自主学习
02课堂探究评价
03课后课时作业பைடு நூலகம்
4．二极管的特点及其电阻测量
(1)特点：如图所示，它由半导体材料制成，有两个电极：正极和负
极，电流从 □04 正 极流入时电阻较小，从 □05 负极流入时电阻较大，即二极管
具有单向导电性。
(2)电阻测量：□06 正向 电阻较小， □07 反向 电阻较大，可用多用电表判
电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要 及时换电池。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动6：测电压、电流和电阻时，读取数据时要注意什么？是否需要估 读？如何估读？
提示：(1)电压、电流的读数要看清所选择的量程，搞清楚每一小格表 示多少。
电压和电流刻度均匀，所以需要估读，规则如下：如果所读表盘的最小 刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻 度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。
的电压。
2．测电流(直流) 选择直流电流挡合适的量程，将被测电路导线卸开一端，把多用表
□02 串 联在电路中，读数即所测电流。
01课前自主学习
02课堂探究评价
03课后课时作业
3．测量定值电阻 (1)将被测电阻元件从电路中断开，选择合适的欧姆挡接在电阻两端， 即可测出阻值。
(2)利用欧姆挡测电阻时，指针偏转过大或过小，误差都比较大，应使
(2)测电阻时，要看清选择的挡位倍率，表盘示数应乘以相应的倍率。 欧姆表的表盘刻度不均，一般不估读。
(2)将红、黑表笔分别插入“＋”“－”插孔。 (3)将多用电表选择开关置于直流电压挡，将电表与被测电路并联，注
意红表笔接触点的电势应该比黑表笔 □03 高 (填“高”或“低”)，如图甲所
示，测量小灯泡两端的电压。
01课前自主学习
02课堂探究评价
03课后课时作业
(4)将多用电表选择开关置于直流电流挡，将被测电路导线卸开一端，
02课堂探究评价
03课后课时作业
4．研究二极管的单向导电性
(1)测正向电阻：将多用电表的选择开关旋至 □05 低倍率 (填“低倍率”
或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极， 红表笔接触二极管的负极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管
的正向电阻。
(2)测反向电阻：将多用电表的选择开关旋至 □06 高倍率 (填“低倍率”
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动3：测电阻时，电阻能连接在原电路中吗？
提示：不能，因为被测电阻要和多用电表内部的电源组成闭合电路，所 以测电阻时必须把待测电阻隔离。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动4：测电阻时挡位选择有什么要求？更换挡位后，是否可以直接测 电阻？
或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极， 红表笔接触二极管的正极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管
的反向电阻。
5．测量完毕，应把选择开关旋转到“OFF”挡或交流电压最高挡。
01课前自主学习
02课堂探究评价
03课后课时作业
02课堂探究评价
提升训练
对点训练
课堂任务 测量过程·获取数据 仔细观察下列图片，认真参与“师生互动”。
01课前自主学习
02课堂探究评价
03课后课时作业
活动1：实验前要注意什么？
提示：一定要观察指针是否指向电流的零刻度，若有偏差，应调整机械 零点。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动2：测电压、电流时，表笔的接法要注意什么？量程选择有什么要 求？
提示：测电压时，红表笔接触点的电势要比黑表笔高；测电流时，电流 应该从红表笔流入，从黑表笔流出。要合理选择电流、电压挡的量程，使指 针不能偏转太小，也不能超过量程。
1．学会用多用电表测量电压、电流、定值电阻。 2．学会用多用电表测量二极管的正、反向电阻，并据此判断二极管的 正、负极。 3．学会用多用电表探测简单黑箱中的电学元件。
01课前自主学习
02课堂探究评价
03课后课时作业
01课前自主学习
一、实验原理
1．测电压(直流)
选择直流电压挡合适的量程，将电表与被测电路 □01 并联 ，读数即所测
断它的正、负极或区分它的好坏。
01课前自主学习
02课堂探究评价
03课后课时作业
二、实验器材 多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、 定值电阻(大、中、小)三个。
01课前自主学习
02课堂探究评价
03课后课时作业
三、实验步骤 1．观察多用电表的外形，认识选择开关的测量项目及量程。知道红表
把多用电表 □04 串联 在电路中，注意电流应该从红表笔流入电表。如图乙所
示，测量通过小灯泡的电流。
01课前自主学习
02课堂探究评价
03课后课时作业
3．测电阻
(1)机械调零：使用前若指针没有停在左端“0”位置，要用螺丝刀转动指
针定位螺丝，使指针指零。
(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡
的合适挡位。
(3)欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指在表
盘右端“0”刻度处。
(4)测量读数：将两表笔分别与待测电阻的两端接触，指针示数乘以挡
位倍率即为待测电阻阻值。
(5)测另一电阻时重复(2)(3)(4)。
(6)实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
01课前自主学习
笔连接表内电源的□01 负 极，黑表笔连接表内电源的□02 正 极，所以电流必须
从黑表笔流出，从红表笔流入，故红表笔接正接线柱，黑表笔接负接线柱。
01课前自主学习
02课堂探究评价
03课后课时作业
2．测电压、电流 (1)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零， 则可用小螺丝刀进行机械调零。
提示：指针偏转过大或过小，误差都比较大，应使指针落在刻度盘的中 间区域。更换挡位后，电表内部电源改变，所以需要重新欧姆调零使电流满 偏，然后才能测量电阻。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动5：测量完毕，整理好器材是否就可以了？
提示：实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或 交流电压最高挡。长期不用，应将多用电表中的电池取出。
指针落在刻度盘的 □03 中间 区域。
01课前自主学习
02课堂探究评价
03课后课时作业பைடு நூலகம்
4．二极管的特点及其电阻测量
(1)特点：如图所示，它由半导体材料制成，有两个电极：正极和负
极，电流从 □04 正 极流入时电阻较小，从 □05 负极流入时电阻较大，即二极管
具有单向导电性。
(2)电阻测量：□06 正向 电阻较小， □07 反向 电阻较大，可用多用电表判
电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要 及时换电池。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动6：测电压、电流和电阻时，读取数据时要注意什么？是否需要估 读？如何估读？
提示：(1)电压、电流的读数要看清所选择的量程，搞清楚每一小格表 示多少。
电压和电流刻度均匀，所以需要估读，规则如下：如果所读表盘的最小 刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻 度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。
的电压。
2．测电流(直流) 选择直流电流挡合适的量程，将被测电路导线卸开一端，把多用表
□02 串 联在电路中，读数即所测电流。
01课前自主学习
02课堂探究评价
03课后课时作业
3．测量定值电阻 (1)将被测电阻元件从电路中断开，选择合适的欧姆挡接在电阻两端， 即可测出阻值。
(2)利用欧姆挡测电阻时，指针偏转过大或过小，误差都比较大，应使
(2)测电阻时，要看清选择的挡位倍率，表盘示数应乘以相应的倍率。 欧姆表的表盘刻度不均，一般不估读。
(2)将红、黑表笔分别插入“＋”“－”插孔。 (3)将多用电表选择开关置于直流电压挡，将电表与被测电路并联，注
意红表笔接触点的电势应该比黑表笔 □03 高 (填“高”或“低”)，如图甲所
示，测量小灯泡两端的电压。
01课前自主学习
02课堂探究评价
03课后课时作业
(4)将多用电表选择开关置于直流电流挡，将被测电路导线卸开一端，
02课堂探究评价
03课后课时作业
4．研究二极管的单向导电性
(1)测正向电阻：将多用电表的选择开关旋至 □05 低倍率 (填“低倍率”
或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极， 红表笔接触二极管的负极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管
的正向电阻。
(2)测反向电阻：将多用电表的选择开关旋至 □06 高倍率 (填“低倍率”
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动3：测电阻时，电阻能连接在原电路中吗？
提示：不能，因为被测电阻要和多用电表内部的电源组成闭合电路，所 以测电阻时必须把待测电阻隔离。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动4：测电阻时挡位选择有什么要求？更换挡位后，是否可以直接测 电阻？
或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极， 红表笔接触二极管的正极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管
的反向电阻。
5．测量完毕，应把选择开关旋转到“OFF”挡或交流电压最高挡。
01课前自主学习
02课堂探究评价
03课后课时作业
02课堂探究评价
提升训练
对点训练
课堂任务 测量过程·获取数据 仔细观察下列图片，认真参与“师生互动”。
01课前自主学习
02课堂探究评价
03课后课时作业
活动1：实验前要注意什么？
提示：一定要观察指针是否指向电流的零刻度，若有偏差，应调整机械 零点。
01课前自主学习
02课堂探究评价
03课后课时作业
提示
活动2：测电压、电流时，表笔的接法要注意什么？量程选择有什么要 求？
提示：测电压时，红表笔接触点的电势要比黑表笔高；测电流时，电流 应该从红表笔流入，从黑表笔流出。要合理选择电流、电压挡的量程，使指 针不能偏转太小，也不能超过量程。
合集下载

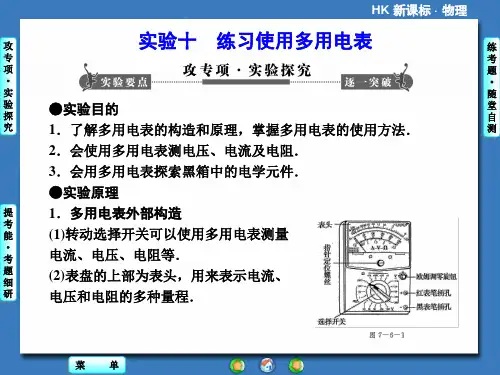

高考物理一轮复习配套课件：实验十 练习使用多用电表(共22张PPT)
