AutoCAD 坐标系
AutoCAD 坐标系
与传统的手工绘图相比较，使用AutoCAD软件绘图的优势之一就是该软件为用户提供了众多的辅助绘图工具。如利用捕捉和栅格功能可以控制光标的精确移动，利用正交和极轴追踪功能可以绘制水平、垂直和倾斜直线，特别是坐标系的应用，为用户快速准确地定位点提供了极大的方便。
1．坐标系的分类
在AutoCAD中，坐标系按不同的类别分为世界坐标系和用户坐标系，以及直角坐标系和极坐标系两大类，现分别介绍如下。
世界坐标系和用户坐标系
启动AutoCAD或新建图形文件时，默认坐标系为世界坐标系（WCS），通过改变坐标系原点或旋转坐标轴而创建的坐标系为用户坐标系（UCS），如图1-30所示。
图1-30 世界坐标系和用户坐标系
在二维视图中，世界坐标系的X轴成水平方向，Y轴成垂直方向。且规定沿X轴向右和Y轴向上的位移为正方向，X轴和Y轴的交点为世界坐标系的原点。
直角坐标系和极坐标系
直角坐标系又称为笛卡尔坐标系，由一个原点和两个通过原点的、互相垂直的坐标轴构成。该坐标系的样式与世界坐标系相同，且平面上任何一点都可以由X轴和Y轴的坐标所定义，即用一对坐标值（x，y）来定义一个点。如图1-31所示就是输入一对直角坐标值确定圆心位置的效果。 用户坐标系
世界坐标系
图1-31 输入直角坐标值确定圆心
极坐标系是由一个极点和一个极轴构成的，极轴的方向为水平向右。平面上的任何一点都可以由该点到极点的连线长度L（L<0）和连线和极轴的夹角a（极角，逆时针方向为正）所定义，即用一对坐标值（L 图1-32 输入极坐标值确定圆心 2．坐标的输入法 为了体现出精确性，在绘制图形的过程中，点必须要精确定位。AutoCAD软件提供了两种精确定位的坐标输入法，即绝对坐标输入法和相对坐标输入法。 绝对坐标输入法 选用该方法在创建点的时候，任何一个点都是相对于同一个坐标系的坐标原点，也就是世界坐标系的原点来创建的，参照点是固定不变的。在直角坐标系和极坐标系中，点的绝对坐标输入形式分别介绍如下。 绝对直角坐标系 该方式表示目标点从坐标系原点出发的位移。用户可以使用整数、小数等形式表示点的X、Y坐标值，坐标间用逗号隔开，如（9，10），（1.5，3.5）。 绝对极坐标系 该方式表示目标点从坐标系原点出发的距离，以及目标点和坐标系原点连线（虚拟）与X轴之间的夹角。其中距离和角度用“<”隔开，且规定X轴正向为0°，Y轴正向为90°，逆时针旋转角度为正，顺时针旋转角度为负，如（20<30），（15<-30）。 2.确定圆心位1.输入直角坐标值 绘制圆 2.确定圆心位1.输入极坐标绘制圆 相对坐标输入法 选用该方法在创建点的时候，所创建的每一个点不再是参照同一个坐标系原点来完成的，坐标原点时时在变，创建任何的一个点，都是相对于上一个点来定位的。在创建过程中，上一点是下一点的坐标原点，参照点时时在变。 在直角坐标系和极坐标系中使用该方法输入点坐标时，表示目标点相对于上一点的X轴和Y轴位移，或距离和角度。它的表示方法是在相应的绝对坐标表达式前加上“@”符号，如（@9，10），（@20<30），其中相对极坐标中的角度是目标点和上一点连线与X轴的夹角。 3．坐标值的显示 在AutoCAD操作界面底部左边的状态栏中，显示着当前光标所处位置的坐标值，如图1-33所示。该坐标值有以下几种主要的显示状态。 图1-33 光标坐标值显示 绝对坐标状态 显示光标所在位置的坐标。 相对极坐标状态 在相对于上一点来指定第二点时可使用该状态。 关闭状态 颜色变为灰色，并“冻结”关闭时所显示的坐标值。 用户可以在状态栏中显示坐标值的区域双击，进行各状态之间的切换，也可以在该区域单击右键打开快捷菜单，选择所需的状态，如图1-34所示。 图1-34 切换坐标显示状态 光标坐标值 快捷菜单
02绘图坐标系
1 郁南县职业技术学校教案纸
科目：AutoCAD2006 班别： 年 月 日 星期
课题 2绘图坐标系
教学方法 讲授、讨论、演示、探究等 教具 多媒体 课次 次/ 周
教学目的：1.掌握坐标系的分类及坐标值的输入方法；
2.引导学生灵活运用坐标系简化绘图；
3.培养学生坐标空间感。
教学重点：坐标值的输入。
教学难点：极坐标系。
教
学
过
程 教学过程：
一、 组织教学、考勤（2分钟）
二、 复习（提问法）（4分钟）
软件安装过程及激活方法，用户界面。
三、 引入（思考法、提问法）（2分钟）
用AutoCAD来绘图，如何精确定位某点，回顾初中时的几何画图，引出坐标点定位。让学生明确要用CAD来绘图，必须了解整个绘图的坐标系。
四、 讲授新课（30分钟）
1、 坐标系的分类（讲授法）（4分钟）
CAD定义分：世界坐标系，用户坐标系
坐标类型分：直角坐标系，极坐标系
坐标（原点）值输入分：绝对坐标系，相对坐标系
重点介绍直角坐标系与极坐标系此分类，介绍两种坐标系的组成，可以右手定则去讲述直角坐标系各轴的定位关系及正负方向。辅助学生记忆。
2、 静态输入坐标值（演示法、讲授法、探究法）（10分钟）
绝对坐标：对应于当前坐标系原点的坐标值。数值直接输入，各轴间坐标值用“，”间开。
相对坐标：相对于前一点的坐标值。输入与绝对坐输入相同，但必须在值前加“@”。
绝对极坐标：对应于当前坐标系原点的距离，以角度和距离来描述。角度与距离的值中间以小于符号“<”作分隔直接输入。
相对极坐标：以角度和距离来描述相对于前一点的距离。数值输入以“@”开头，以“<”作分隔。
教师在讲述过程中以实例输入演示，设计错误让学生思考，加深学生记忆。
CAD教案(完整)
1 建东职业技术学院
教师授课教案
2016 / 2017学年 第二学期
课程名称 建筑CAD
课程代码 04030101
课程学分 2
任课教师 黄良正
授课班级 16工程管理、市政、监理、造价
起止周数 1—14
每周时数 2
2 教师授课教案
No 1
授课日期
授课班级 16管理、技术、监理、造价
授课课题 第一章 AutoCAD2008的基础知识及绘图设置
第二章 AutoCAD坐标系和基本图形绘制 授课时数 2学时
教学目标 通过软件知识的介绍，了解AutoCAD中文版的用户界面，理解AutoCAD基础知识及绘图设置，掌握基本图形的绘制方法。
教学重点 软件要求及绘图设置要求
教学难点 基本图形的绘制方法
时间分配 教 学 主 要 内 容 教学方法
5
10
10
5 导入：AutoCAD（Auto Computer Aided Design）是美国Autodesk公司首次于1982年生产的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计。现已经成为国际上广为流行的绘图工具。.dwg文件格式成为二维绘图的事实标准格式。
第一章AutoCAD2008的基础知识及绘图设置
提问：AutoCAD软件的特点有哪些？
AutoCAD软件具有如下特点：
(1)具有完善的图形绘制功能。
(2)有强大的图形编辑功能。
(3)可以采用多种方式进行二次开发或用户定制。
(4)可以进行多种图形格式的转换，具有较强的数据交换能力。
(5)支持多种硬件设备。
(6)支持多种操作平台
CAD考试试题库及参考答案
优质文档
CAD考试试题库及参考答案
一、单项选择
1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。
A、绝对坐标 B、平面坐标 C、相对坐标 D、用户坐标
2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（ B ）
A、用户坐标系 B、世界坐标系 C、相对坐标系 D、绝对坐标系
3、如需对所选图形作出规则的复制，该使用（ B ）
A、执行COPY（复制）命令后，当出现“选择对象”时，再介入F
B、使用阵列命令 C、XCOPY D、用“宏”命令
4、使用下面的哪个操作可以完成对所选图形的移动（ A ）
A、MOVE B、ROTAE C、COPY D、MOCORO
5、 用LINE命令画出一个矩形，该矩形中有___B___图元实体。
A．1个 B．4个 C．不一定 D．5个
6、 用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。
A．PAN B．MOVE C．SCALE D．COPY
7、在执行FILLET命令时，先应设置__A____。
A．圆弧半径R B．距离D C．角度值 D．内部块Block
8、剪切物体需用___A___命令。 优质文档
A．Trim B．Extend C．Stretch D．Chamfer
9、当使用LINE命令封闭多边形时，最快的方法是__A____。
A．输入C回车 B．输入B回车 C．输入PLOT回车 D．输入DRAW回车
10、 AutoCAD中的图层数最多可设置为__B____。
A．10层 B．没有限制 C．5层 D．256层
11、 CP是哪个命令的热键名__B____。
CAD导出坐标数据方法
CAD导出坐标数据的方法
AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点完，
也可分次点完。
步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在记事本里，除
坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”
打开文本“数据”，根据文本导入向导步骤设置。将数据导入到所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空
格即多余的文字删去只保留坐标数据。
步骤六：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐标系
与测量坐标相反的把X改成Y，Y改成X）。自己根据需要进行调整。
此种方法结合了三种软件的各自独特的功能，能快速的从CAD图形文件里将各
特征点的坐标导入EXCEL电子表格里，将数据整理后运用EXCEL的制表功能快速编号整理。
但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点
位，且便于自检。
还有一种方法：
步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：然后用多段线依次按顺序把每个点连接。可以一次点完，也可分次点
完。
步骤三：点击多段线，然后在命令栏输入LIST确定，屏幕出现文本窗口，复制
历史记录,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，
然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”
—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。将数据导入到
所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，

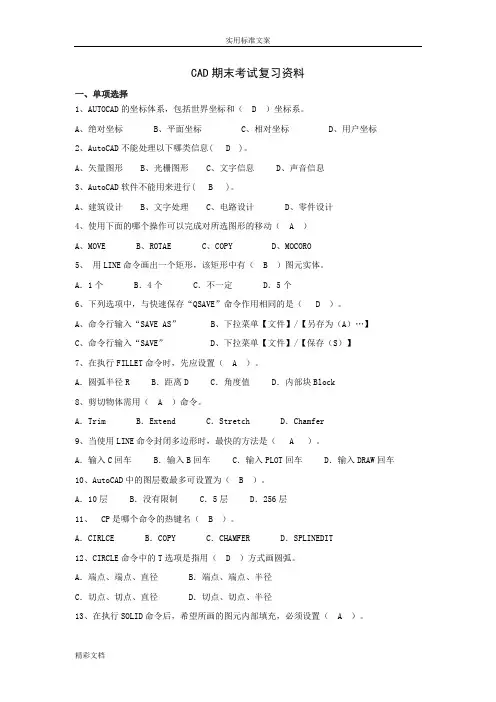

CAD期末考试复习资料
实用标准文案
精彩文档 CAD期末考试复习资料
一、单项选择
1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。
A、绝对坐标 B、平面坐标 C、相对坐标 D、用户坐标
2、AutoCAD不能处理以下哪类信息( D )。
A、矢量图形 B、光栅图形 C、文字信息 D、声音信息
3、AutoCAD软件不能用来进行( B )。
A、建筑设计 B、文字处理 C、电路设计 D、零件设计
4、使用下面的哪个操作可以完成对所选图形的移动（ A ）
A、MOVE B、ROTAE C、COPY D、MOCORO
5、 用LINE命令画出一个矩形，该矩形中有（ B ）图元实体。
A．1个 B．4个 C．不一定 D．5个
6、下列选项中，与快速保存“QSAVE”命令作用相同的是（ D ）。
A、命令行输入“SAVE AS” B、下拉菜单【文件】/【另存为（A）…】
C、命令行输入“SAVE” D、下拉菜单【文件】/【保存（S）】
7、在执行FILLET命令时，先应设置（ A ）。
A．圆弧半径R B．距离D C．角度值 D．内部块Block
8、剪切物体需用（ A ）命令。
A．Trim B．Extend C．Stretch D．Chamfer
9、当使用LINE命令封闭多边形时，最快的方法是（ A ）。
A．输入C回车 B．输入B回车 C．输入PLOT回车 D．输入DRAW回车
10、AutoCAD中的图层数最多可设置为（ B ）。
A．10层 B．没有限制 C．5层 D．256层
11、 CP是哪个命令的热键名（ B ）。
A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT
完整版)CAD考试试题库及参考答案
完整版)CAD考试试题库及参考答案
CAD考试试题库及参考答案
一、单项选择
1、AUTOCAD的坐标体系，包括世界坐标和用户坐标系。
2、当进入AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为世界坐标系。
3、如需对所选图形作出规则的复制，应使用阵列命令。
4、使用MOVE命令可以完成对所选图形的移动。
5、用LINE命令画出一个矩形，该矩形中有4个图元实体。
6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用MOVE命令相同。
7、在执行FILLET命令时，先应设置圆弧半径R。
8、剪切物体需用Trim命令。
9、当使用LINE命令封闭多边形时，最快的方法是输入C回车。
10、AutoCAD中的图层数最多可设置为没有限制。
11、CP是COPY命令的热键名。
12、ARC子命令中的（S，E，A）指的是起点、终点、圆心角。
13、CIRCLE命令中的TTR选项是指用切点、切点、半径方式画圆弧。
14、在执行SOLID命令后，希望所画的图元内部填充，必须设置FILL为ON。
15、OFFSET命令前，必须先设置距离。
16、当使用“chamfer”命令进行倒角操作时，不能对文字对象进行操作。
17、环形阵列可以通过定义阵列对象数目和分布方法来实现，其中不包括项目总数和基点位置。
18、要将圆对象移动到直线中点，需要应用对象捕捉功能。
19、使用“rotate”命令旋转对象时，必须指定旋转基点。
20、使用“scale”命令缩放对象时，可以在三维空间缩放对象。
21、使用“stretch”命令拉伸对象时，不能将圆拉伸为椭圆。
22、使用“lengthen”命令修改开放曲线的长度时，不包括增量选项。
23、不能使用修剪命令“trim”对文字进行修剪操作。
24、AutoCAD中CAD标准文件的后缀名为“dwg”。
25、使用“offset”命令对一条多段线进行圆角操作时，如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角。
AutoCAD 考试题 附答案
填空：
1. AutoCAD 的界面是有标题栏、菜单栏、工具栏、绘图窗口、文本窗口与命令
行和状态行组成。
2. AutoCAD 的坐标系统有世界坐标系、用户坐标系，其中世界坐标系是固定不
变的。
3. 只要是封闭体就一定能建立面域吗？不是
4. 多线画图时，通过输入s来控制间距，通过输入 j来控制拖那条线。
5.1 英寸=25.4 毫米，1 英尺=30.48 厘米。
6. Au 3、在进行夹点编辑时，通常圆有 5 个夹点，直线有 3 个夹点。
7. 单行文字的命令是 DTEXT ，惰性文字的命令是 MTEXT 。
8. 文字样式中，宽度比例因子是指（宽高比）。
9. A4 图纸的大小事：（210*297）A3 图纸的大小事（297*420）。
10. 在文字的输入时，以下符号怎样输入：Ф（%%C）+^-（%%P）度数（%%D）。
11. 进入 DOS 系统的命令是（shell）。
12. 在不知道角度的情况下，可以通过（参照角）实现对象的旋转。
13. CAD 是英文（Computer Aided Design）的缩写。
14. 在 AUTOCAD 软件使用过程中，按功能键（F1）为查看帮助信息。
15. CAD 三围模型有（线框、曲面模型、实体模型）三种类型，其中主要生成的
是（实体）模型。
16. 开式的多段线分解炸开后，可以通过输入（pedit）进行连接唯一整体。
17. 关于三维动态观察器的设置，第一带你为（目标点），第二点为（相机点）。 18.3点定义 UCS，第一点为（指定新的UCS 原点），第二点为（X轴的正方向） 第三点为（Y 轴的正方向）。
19.线型长短可以通过调节‘对象特性'中的（线型比）进行控制。
21. 面积查询时，A为（加）， S 为（减）。
22. AUTOCAD 默认环境中，转旋方向逆时针为（+）顺时针为（—）。
23、布尔运算的三种情况是（差集、交集、并集）。
AutoCAD 考试题 附答案 2
填空：
1. AutoCAD 的界面是有标题栏、菜单栏、工具栏、绘图窗口、文本窗口与命令
行和状态行组成。
2. AutoCAD 的坐标系统有世界坐标系、用户坐标系，其中世界坐标系是固定不
变的。
3. 只要是封闭体就一定能建立面域吗？不是
4. 多线画图时，通过输入s来控制间距，通过输入 j来控制拖那条线。
5.1 英寸=25.4 毫米，1 英尺=30.48 厘米。
6. Au 3、在进行夹点编辑时，通常圆有 5 个夹点，直线有 3 个夹点。
7. 单行文字的命令是 DTEXT ，惰性文字的命令是 MTEXT 。
8. 文字样式中，宽度比例因子是指（宽高比）。
9. A4 图纸的大小事：（210*297）A3 图纸的大小事（297*420）。
10. 在文字的输入时，以下符号怎样输入：Ф（%%C）+^-（%%P）度数（%%D）。
11. 进入 DOS 系统的命令是（shell）。
12. 在不知道角度的情况下，可以通过（参照角）实现对象的旋转。
13. CAD 是英文（Computer Aided Design）的缩写。
14. 在 AUTOCAD 软件使用过程中，按功能键（F1）为查看帮助信息。
15. CAD 三围模型有（线框、曲面模型、实体模型）三种类型，其中主要生成的
是（实体）模型。
16. 开式的多段线分解炸开后，可以通过输入（pedit）进行连接唯一整体。
17. 关于三维动态观察器的设置，第一带你为（目标点），第二点为（相机点）。 18.3点定义 UCS，第一点为（指定新的UCS 原点），第二点为（X轴的正方向） 第三点为（Y 轴的正方向）。
19.线型长短可以通过调节‘对象特性'中的（线型比）进行控制。
21. 面积查询时，A为（加）， S 为（减）。
22. AUTOCAD 默认环境中，转旋方向逆时针为（+）顺时针为（—）。
23、布尔运算的三种情况是（差集、交集、并集）。
cad极坐标指令
在CAD软件中，使用极坐标指令可以方便地指定点的位置，特别是当你知道点与坐标系原点的距离和角度时。在AutoCAD中，使用极坐标的方法如下：
1. 输入 `POINT` 命令，或者直接按 `P` 键。
2.
当你处于点模式时，输入点的极坐标值。极坐标由距离和角度组成，用 `<` 符号分隔。例如，要指定一个距离为10，角度为30度的点，你只需要输入 `10<30`。
3. 按回车键确认点的输入。
如果你想要相对于当前点使用极坐标，可以先输入 `@`
符号，然后跟上距离和角度。例如，如果当前点是 (0,0)，要指定一个相对距离为10，角度为30度的点，你可以输入 `@10<30`。
此外，你也可以在动态输入框中直接输入极坐标。如果你想要使用动态输入，可以先打开动态输入工具栏，然后直接在动态输入框中输入距离和角度，按回车键确认。
请注意，不同CAD软件的操作可能略有不同，但基本原理是一致的。如果你使用的CAD软件与AutoCAD有所不同，请参考该软件的帮助文档或在线教程以获取具体的操作指南。
在AUTOCAD中将图中假坐标系进行坐标转换成设计真实坐标的方法
在AUTOCAD中将图中假坐标系进行坐标转换成设计真实坐标的方法
在AUTOCAD中我们常遇到电子版图上坐标与实际的设计坐标不符（相差很多），具体解决方法步骤如下：
1，打开电子版图，在图中找出具有特殊的两点（如：图中的一根直线，坝轴线，两基点连线等等），然后在图中量出该直线两端点坐标；
2，用图中量出的坐标计算出该直线的距离和方位角；相对应的找到图中该直线两端点的设计真实坐标和真实方位角；
3，先用真实坐标计算出的距离除以图上量出坐标计算的距离，进行缩放（假如为5.009876则要整图扩大5.009876；为0.009876则要整图扩大0.009876）；
4，图形整体缩放后，再用真实坐标计算出的方位角减去图上量出坐标计算的方位角（假如为0d0'34.8765"则要整图顺时针旋转0d0'34.8765"，特别强调在CAD中输入旋转角度时应输入：-0d0'34.8765"。若逆时针则输入：0d0'34.8765"）；
5，如果要与其它图相连接，则进行整体平移及可，若是单幅图则不需平移。
以上五步是进行坐标转换前所应做的工作，接下来进行坐标转换：
6，输入UCS命令----回车---输入N---回车----把指针移到该根直线的其中一个端点处并点击左健---然后再输入UCS命令--再输入N---输入该端点的设计真实坐标（如：Y：-471868.331,X：-4007746.135,Z：3400.000；特别强调该步输入坐标时一定要按例子中的格式输入）
7，回车，再把指针移到该直线的另一端点量下坐标，检查下坐标转换后电子图上的坐标是否为设计的真实坐标，若一致说明转换正确，否则重新检查再进行转换；
8，完毕。
