单片机控制LED及蜂鸣器毕业课程设计报告
(此文档为word格式，下载后您可任意编辑修改！) 武汉**大学单片机设计报告课程单片机课程设计设计题目 LED灯及蜂鸣器年级专业信息与计算科学09级学号学生姓名指导教师2012年 04 月 17 日设计题目:一、要求1.了解LED显示流水灯的原理。
2.能够在LED上显示和控制蜂鸣器的工作。
3．熟悉掌握keil软件的使用。
二、分析本设计使用AT89C52RC做为主控制模块，利用简单的外围电路来驱动LED蝴蝶。
设计分为三个模块：单片机控制模块，输出显示模块和驱动模块，单片机控制模块以单片机为核心，以软件KEIL编程实现信号输出，以驱动LED及蜂鸣器为目的。
三、设计1、硬件方面（1）、LED驱动模块图文显示有静态和动态两种方案，本设计中静动态都用到了。
动态扫描的意思简单的说就是轮流点亮。
具体就图案来说，把内部同行的发光管的阳极相连在一起，先送出对应行的发光管亮灭的数据并锁存，然后选通其它行使其燃亮相同的时间，然后熄灭。
反复循环。
蜂鸣器的控制则是加入三极管接在VCC，单片机的第20引脚和负极上，以此来控制蜂鸣器的工作。
（2）、硬件设计实验板上设计一个蝴蝶状的LED显示，可用于简单的图形图像。
蝴蝶的图案是由74个LED绿灯、8个红灯、10个黄灯拼接而成。
其中绿灯直接接到正负极上，黄灯和红灯接到单片机的P2口，来控制其闪动。
2、软件编程（包括流程图、完整的汇编源程序及其注释）1.电路图本软件要求实现如下要求：外圈绿灯亮度明亮，红灯和黄灯都不停地闪动，蜂鸣器自动播放歌曲。
电路图如下：2.主程序本设计的系统软件能使系统LED各点亮度均匀，充足，可显示清晰图案，并且闪动。
系统主程序开始后，首先是对系统环境初始化，包括设置串口，中断和端口；然后闪动红黄灯，由于单片机没有停机指令，所以可以设置系统程序不断循环。
3.序代码如下：#include <reg51.h>#include <rtx51tny.h>#include <absacc.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define DY_PORT P2 设置LED连接的IO组#define DY_SPEED 100 设置每一个明亮级的停留时间（值域：0~65535）struct music_type{ uchar tone;uchar delay;};void delay (unsigned int a){ 1ms延时程序unsigned int i;while( --a != 0){for(i = 0; i < 600; i++);STC单片机在外部晶振为12MHz 时i值上限为600} AT89C51单片机在外部晶振为12MHz时i值上限为125}uint code tonetab[]={ D调7声音阶3个8度64704, 低音1~765120, 中音1~765328 高音1~7};曲谱,每个音符两项数据:第1项为音高,第2项为节拍(以14拍为单位)struct music_type code notetab[]={ ”三十里铺”曲谱1+14,0x02,2+14,0x04,2+14,0x02,5+14,0x02,1+14,0x04,6+7, 0x02,5+7,0x03,6+7,0x01,5+7,0x02,2+7,0x02,5+7,0x08,1+14,0x02,2+14,0x04,2+14,0x02,5+14,0x02,1+14,0x04,6+7, 0x02,5+7,0x03,6+7,0x01,5+7,0x02,2+7,0x02,5+7,0x08,1+14,0x02,4+7,0x04,5+7,0x02,1+14,0x02,1+14,0x04,6+7,0x 02,5+7,0x03,6+7,0x01,5+7,0x02,2+7,0x02,5+7,0x08,4+7,0x03,4+7,0x01,3+7,0x02,2+7,0x02,1+7,0x03,2+7,0x01,5+7,0x02,2+7,0x02,1+7,0x08,1+14,0x02,2+14,0x04,2+14,0x02,5+14,0x02,1+14,0x04,6+7, 0x02,5+7,0x03,6+7,0x01,5+7,0x02,2+7,0x02,5+7,0x08,1+14,0x02,2+14,0x04,2+14,0x02,5+14,0x02,1+14,0x04,6+7, 0x02,5+7,0x03,6+7,0x01,5+7,0x02,2+7,0x02,5+7,0x08,1+14,0x02,4+7,0x04,5+7,0x02,1+14,0x02,1+14,0x04,6+7,0x 02,5+7,0x03,6+7,0x01,5+7,0x02,2+7,0x02,5+7,0x08,4+7,0x03,4+7,0x01,3+7,0x02,2+7,0x02,1+7,0x03,2+7,0x01,5+7,0x02,2+7,0x02,1+7,0x08,0,0x00};sbit P10=P1^0; 连接无源蜂鸣器*sbit SDAT=P3^4; 连接显示数码的移位寄存器sbit SCLK=P3^5;*volatile uchar tl1,th1; 存控制定时器1定时参数uint led=0x0001; LED初始显示数据bit dir=0; LED流水方向控制标志void T1_sev() interrupt 3 定时器T1中断:控制蜂鸣器发声频率{ TL1=tl1; 重装定时数据TH1=th1;P10=!P10; 蜂鸣器驱动倒相}void INT1_serv() interrupt 2 外中断1,改变LED流水方向标志{ dir=!dir; 流水方向控制标志改变}void init() _task_ 0 任务0:初始化,激活任务1~3{ TMOD|=0x10; 系统硬件初始化ET1=1;IT1=1;EX1=1;os_create_task(1); 启动任务1~3* os_create_task(2);*os_create_task(3);os_delete_task(0); 自身撤退}void disled() _task_ 1 任务1:16个LED 流水显示{ unsigned int temp;unsigned int i;while(1){ temp=0xA0;for(i=0;i<8;i++){ 8个流水灯逐个闪动DY_PORT=~temp;delay(DY_SPEED); 调用延时函数temp<<=1;}temp=0xA7;for(i=0;i<8;i++){ 8个流水灯反向逐个闪动DY_PORT=~temp;delay(DY_SPEED); 调用延时函数temp>>=1;}temp=0xA0;for(i=0;i<8;i++){ 8个流水灯依次全部点亮DY_PORT=temp;delay(DY_SPEED); 调用延时函数temp<<=1;}temp=0xA7;for(i=0;i<8;i++){ 8个流水灯依次反向全部点亮DY_PORT=temp;delay(DY_SPEED); 调用延时函数temp>>=1;}os_wait2(K_IVL,10); 控制LED流水显示的节奏}}void musicplay() _task_ 3 任务3:蜂鸣器演奏”三十里铺”{ uchar i,j;while(1){ i=0;while(notetab[i].delay){ if(!notetab[i].tone) TR1=0; 音高数据为else 音高数据不为0{ th1=TH1=tonetab[notetab[i].tone-1]256;用定时参数控制T1的振荡频率(音高)tl1=TL1=tonetab[notetab[i].tone-1]%256;TR1=1; 该音符发声}for(j=0;j<notetab[i].delay;j++) 控制音符的持续时间(节拍)os_wait2(K_IVL,20);i++; 拟换下个音符}TR1=0; 停奏os_wait2(K_IVL,100); 奏完1遍后的等待 }}3、调试说明使用LEIL 软件编译调试代码，确保无误后下载到单片机里，硬件电路连接p2口LED的所有跳帽，下载生成的hex文件，即可看到LED屏幕上能够出现明亮的蝴蝶图案并且有歌曲的伴随。
4、设计结果及错误分析能够在LED屏上清晰显示蝴蝶图案，但是没有达到流水灯和歌曲同时实现的目的，经努力修改程序代码还是没能实现。
直到主动找老师询问后，才知道是因为应该用IO中断来控制程序的并发进行，以后会吸取教训，认真落实老师给的任务，不懂即问。
四、总结在此次设计中，我得到以下体会：1.这次图案设计的过程让我进一步熟悉了KEIL 软件的使用。
2.通过这次设计，重新复习并进一步学习了51单片机的优点，明确了单片机在显示生活中的应用是十分广泛的。
3.让我明白任何一件事情都必须小心谨慎，稍有差错变不会得出正确的结论。
就像程序代码，错一点，整个程序也就错了。
所以我们应该养成严谨学习习惯。
单片机实验报告蜂鸣器
一、实验目的1. 熟悉51单片机的基本结构和工作原理。
2. 掌握51单片机的I/O口编程方法。
3. 学习蜂鸣器的驱动原理和应用。
4. 通过实验，提高动手实践能力和问题解决能力。
二、实验原理蜂鸣器是一种将电信号转换为声音信号的器件，常用于产生按键音、报警音等提示信号。
根据驱动方式，蜂鸣器可分为有源蜂鸣器和无源蜂鸣器。
1. 有源蜂鸣器：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定。
2. 无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才能发声，调整提供振荡脉冲的频率，可发出不同频率的声音。
在本次实验中，我们使用的是无源蜂鸣器。
51单片机通过控制P1.5端口的电平，产生周期性的方波信号，驱动蜂鸣器发声。
三、实验器材1. 51单片机实验板2. 蜂鸣器3. 连接线4. 电路焊接工具5. 编程软件（如Keil）四、实验步骤1. 电路连接：- 将蜂鸣器的正极连接到51单片机的P1.5端口。
- 将蜂鸣器的负极接地。
2. 程序编写：- 使用Keil软件编写程序，实现以下功能：1. 初始化P1.5端口为输出模式。
2. 通过循环，不断改变P1.5端口的电平，产生方波信号。
3. 调整方波信号的频率，控制蜂鸣器的音调。
3. 程序下载：- 将程序下载到51单片机中。
4. 实验观察：- 启动程序后，观察蜂鸣器是否发声，以及音调是否与程序设置一致。
五、实验结果与分析1. 实验结果：- 成功驱动蜂鸣器发声，音调与程序设置一致。
2. 结果分析：- 通过实验，我们掌握了51单片机的I/O口编程方法，以及蜂鸣器的驱动原理。
- 在程序编写过程中，我们学习了方波信号的生成方法，以及如何调整方波信号的频率。
六、实验总结本次实验成功地实现了51单片机控制蜂鸣器发声的功能，达到了预期的实验目的。
通过本次实验，我们提高了以下能力：1. 对51单片机的基本结构和工作原理有了更深入的了解。
2. 掌握了51单片机的I/O口编程方法。
3. 学习了蜂鸣器的驱动原理和应用。
单片机课程设计报告蜂鸣器
单片机课程设计报告蜂鸣器河南师范大学新联学院单片机课程设计报告课程单片机原理及接口技术设计题目蜂鸣器演奏歌曲年级专业级计算机科学与技术学号 11学生姓名李指导教师莹6 月 15 日蜂鸣器演奏歌曲实验报告一、要求完成驱动蜂鸣器歌曲演奏的实验二、目的1、学习KEIL软件的使用方法；2、掌握BST-V51单片机学习板设计蜂鸣器音乐的发生；3、掌握设计中各模块的功能，能够填入并演奏曲子；4、学习乐谱的基本知识，掌握其演奏的原理。
三、分析1、基本原理简述声音是经过振动产生的。
单片机对某一引脚以一定的频率循环置1置0，该引脚便产生一定频率的方波，方波经过放大，作用于一定的物理实件（蜂鸣器），就产生了一定频率的声音。
若改变输出方波的频率，产生的声音随之改变。
经过控制输出方波的时间长短，声音的长短也可以得到控制，因此，根据乐谱，以类似的音及同样的节拍，单片机就能够产生电子音乐。
音乐的播放选择能够经过按键的输入得以实现。
为简便起见，以一定的频率方波产生的音在其每个周期内高低幅值得时间各占一半。
因此，输出引脚在每个方波周期内要动作两次：一次升高，一次降低。
即输出引脚的频率是原音频率的两倍。
2、单片机产生不同频率脉冲信号的原理（1）要产生音频脉冲，只要算出某一音频的脉冲（1/频率），然后将此周期除以2，即为半周期的时间，利用定时器计时这个半周期的时间，每当计时到后就将输出脉冲的I/O反相，然后重复计时此半周期的时间再对I/O反相，就能够在I/O脚上得到此频率的脉冲。
（2）利用8051的内部定时器使其工作在计数器模式MODE1下，改变计数值TH0及TL0以产生不同频率的方法如下：例如，频率为523Hz，其周期天/523 S=1912uS，因此只要令计数器计时956uS/1us=956，在每计数956次时就将I/O反接，就可得到中音DO（532Hz）。
计数脉冲值与频率的关系公式如下： N=Fi/2/Fr（N：计数值，Fi：内部计时一次为1uS，故其频率为1MHz，Fr：要产生的频率）（3）其计数值的求法如下：T=65536-N=65536-Fi/2/Fr计算举例：设K=65536,F=1000000=Fi=1MHz，求低音DO（261Hz）、中音DO（523Hz）、高音DO（1046Hz）的计数值。

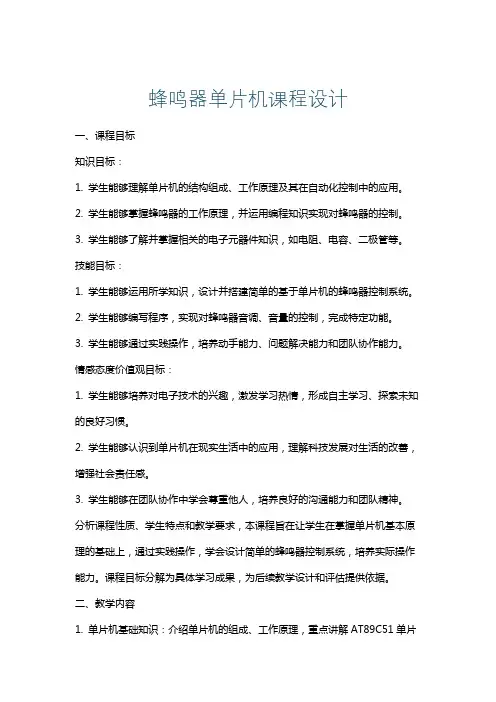

蜂鸣器单片机课程设计
蜂鸣器单片机课程设计一、课程目标知识目标：1. 学生能够理解单片机的结构组成、工作原理及其在自动化控制中的应用。
2. 学生能够掌握蜂鸣器的工作原理，并运用编程知识实现对蜂鸣器的控制。
3. 学生能够了解并掌握相关的电子元器件知识，如电阻、电容、二极管等。
技能目标：1. 学生能够运用所学知识，设计并搭建简单的基于单片机的蜂鸣器控制系统。
2. 学生能够编写程序，实现对蜂鸣器音调、音量的控制，完成特定功能。
3. 学生能够通过实践操作，培养动手能力、问题解决能力和团队协作能力。
情感态度价值观目标：1. 学生能够培养对电子技术的兴趣，激发学习热情，形成自主学习、探索未知的良好习惯。
2. 学生能够认识到单片机在现实生活中的应用，理解科技发展对生活的改善，增强社会责任感。
3. 学生能够在团队协作中学会尊重他人，培养良好的沟通能力和团队精神。
分析课程性质、学生特点和教学要求，本课程旨在让学生在掌握单片机基本原理的基础上，通过实践操作，学会设计简单的蜂鸣器控制系统，培养实际操作能力。
课程目标分解为具体学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 单片机基础知识：介绍单片机的组成、工作原理，重点讲解AT89C51单片机的内部结构、引脚功能及其指令系统。
相关教材章节：第一章 单片机概述、第二章 AT89C51单片机结构。
2. 蜂鸣器工作原理：讲解蜂鸣器的基本构造、工作原理，以及如何通过单片机控制蜂鸣器发出不同音调的声音。
相关教材章节：第三章 常用外围设备、第六章 单片机控制蜂鸣器。
3. 程序设计：教授如何编写C语言程序，实现对蜂鸣器音调、音量的控制，并完成特定功能。
相关教材章节：第四章 单片机C语言编程、第五章 单片机中断与定时器。
4. 电子元器件知识：介绍电阻、电容、二极管等常用电子元器件的原理及应用。
相关教材章节：第七章 常用电子元器件。
5. 实践操作：安排学生进行单片机控制蜂鸣器的实践操作，包括电路搭建、程序编写、调试与优化等。
单片机蜂鸣器控制实验报告
单片机蜂鸣器控制实验报告摘要：本实验旨在通过使用单片机（Microcontroller Unit，MCU）来控制蜂鸣器发出不同的声音，进一步熟悉单片机的使用和控制技术。
通过实验，我们可以了解如何编程控制蜂鸣器，从而为更复杂的电子设备的开发做好准备。
本实验基于XXXXX单片机平台进行，具体的实验步骤和控制代码将在下文进行详细说明。
1. 实验介绍单片机蜂鸣器控制实验是一项基础实验，旨在让学生了解单片机的控制原理和实践操作。
在实验中，我们使用XXXXX单片机平台。
此平台具有良好的可编程性，且集成了许多功能模块，是学习和使用单片机的理想选择。
2. 实验材料- XXXXX单片机开发板- 蜂鸣器模块- 连接线- 电源3. 实验步骤3.1 连接电路将蜂鸣器模块的正极与单片机开发板的IO口相连，将负极与开发板的GND相连。
使用连接线进行正确的连接。
3.2 编程调试根据单片机平台的要求，采用XXXXX编程语言编写蜂鸣器控制程序。
以下是一段示例代码：```#include <XXXXX.h>int main() {while(1) {// 产生蜂鸣器控制信号XXXXX_WritePin(GPIOX, PinX, HIGH);delay_ms(1000);XXXXX_WritePin(GPIOX, PinX, LOW);delay_ms(1000);}}```在该示例代码中，通过控制GPIOX的PinX引脚输出高电平或低电平，来控制蜂鸣器的工作状态。
通过设置适当的延迟时间，我们可以调整蜂鸣器的鸣叫频率和持续时间。
3.3 烧录程序将编写好的程序烧录到单片机开发板中。
按照开发板的烧录方法进行操作。
3.4 调试和测试烧录完成后，将开发板连接到电源，并观察蜂鸣器的工作情况。
根据我们在代码中设定的参数，蜂鸣器应该会发出特定频率和持续时间的声音。
4. 结果与分析在实验过程中，我们可以根据需要编写不同的程序来控制蜂鸣器的状态，例如不同的频率、间隔时间和持续时间。
单片机蜂鸣器实验报告
一、实验目的1. 了解单片机I/O的工作方式；2. 熟悉51单片机的汇编指令；3. 掌握蜂鸣器的工作原理及驱动方法；4. 学会通过单片机控制蜂鸣器发声，实现音乐播放功能。
二、实验原理1. 单片机：单片机是一种具有微处理器的集成电路，它将微处理器、存储器、输入/输出接口等集成在一个芯片上，具有体积小、功耗低、成本低等特点。
2. 蜂鸣器：蜂鸣器是一种将电信号转化为声音信号的装置，广泛应用于计算机、打印机、复印机、报警器、电子玩具等电子产品中。
蜂鸣器主要分为有源蜂鸣器和无源蜂鸣器两种类型。
有源蜂鸣器内置振荡源，可直接发声；无源蜂鸣器无内置振荡源，需要控制器提供振荡脉冲才能发声。
3. 51单片机与蜂鸣器连接：51单片机通过P1.0端口控制蜂鸣器，当P1.0端口输出高电平时，蜂鸣器发声；输出低电平时，蜂鸣器停止发声。
三、实验器材1. 51单片机实验板；2. 蜂鸣器；3. 连接线；4. 信号源；5. 示波器；6. 计算机及仿真软件（如Proteus）。
四、实验步骤1. 将蜂鸣器连接到51单片机实验板的P1.0端口；2. 编写程序，实现以下功能：（1）初始化51单片机系统；（2）通过P1.0端口控制蜂鸣器发声；（3）实现音乐播放功能；3. 将程序烧录到51单片机实验板；4. 使用示波器观察蜂鸣器发出的声音波形；5. 使用信号源模拟按键输入，验证蜂鸣器控制功能；6. 使用Proteus仿真软件验证程序功能。
五、实验结果与分析1. 通过实验，成功实现了51单片机控制蜂鸣器发声，验证了单片机I/O的工作方式和51单片机的汇编指令；2. 实现了音乐播放功能，验证了蜂鸣器的工作原理及驱动方法；3. 通过示波器观察，蜂鸣器发出的声音波形符合预期，验证了程序的正确性；4. 通过Proteus仿真软件，验证了程序在虚拟环境中的正确性。
六、实验总结1. 通过本次实验，掌握了单片机I/O的工作方式，熟悉了51单片机的汇编指令；2. 理解了蜂鸣器的工作原理及驱动方法，学会了通过单片机控制蜂鸣器发声；3. 提高了动手实践能力，培养了团队协作精神。
单片机课程设计蜂鸣器
单片机课程设计 蜂鸣器一、课程目标知识目标：1. 让学生理解单片机的基本原理和功能，掌握蜂鸣器在单片机系统中的应用。
2. 使学生掌握蜂鸣器的电路连接和工作原理，能够运用编程实现蜂鸣器的控制。
3. 帮助学生掌握相关指令和程序设计方法，实现蜂鸣器的不同音调、音量及节奏的控制。
技能目标：1. 培养学生动手操作能力，能够独立完成蜂鸣器与单片机的连接和调试。
2. 提高学生的编程能力，使其能够设计出功能完善、结构清晰的蜂鸣器控制程序。
3. 培养学生的问题分析和解决能力，能够针对实际需求，调整程序参数，实现不同功能。
情感态度价值观目标：1. 培养学生对单片机课程的兴趣和热情，激发学生主动探索和实践的精神。
2. 培养学生的团队合作意识，鼓励学生在课堂上积极交流、分享经验，共同进步。
3. 培养学生严谨、认真、负责的学习态度，使其在课程学习过程中养成良好的学习习惯。
课程性质分析：本课程为单片机课程设计，以实践操作为主，注重理论联系实际，提高学生的动手能力和创新能力。
学生特点分析：学生处于高年级阶段，已具备一定的单片机基础知识和编程能力，对实践操作有较高的兴趣。
教学要求：结合课程性质和学生特点，明确课程目标，注重理论与实践相结合，充分调动学生的积极性和主动性，培养其独立思考和解决问题的能力。
通过本课程的学习，使学生能够将所学知识应用于实际项目中，提高其综合素质。
二、教学内容1. 理论知识：- 单片机原理概述，重点掌握其内部结构、工作原理及指令系统。
- 蜂鸣器工作原理，包括蜂鸣器的种类、电路连接方式及声音产生机制。
- 编程语言基础，复习C语言基本语法，强调其在单片机编程中的应用。
2. 实践操作：- 蜂鸣器与单片机的硬件连接，学会使用面包板进行电路搭建。
- 编写蜂鸣器控制程序，实现不同音调、音量和节奏的控制。
- 调试程序，学会使用调试工具，分析并解决程序运行过程中可能出现的问题。
3. 教学大纲：- 第一周：单片机原理复习及蜂鸣器工作原理学习。
基于stm32的蜂鸣器毕业设计报告
基于stm32的蜂鸣器毕业设计报告基于stm32的蜂鸣器毕业设计报告一、项目背景在现代科技快速发展的今天，越来越多的电子产品开始普及到我们的生活中，而这些电子产品中，蜂鸣器是一种被广泛应用的发声器件，其特点是音量高、音色单一、价格便宜、耗电低等优点，因此蜂鸣器在门铃、警报器、计数器等多种电子设备中都有广泛的应用。
基于此，本项目将使用stm32芯片作为主控芯片，通过IO口控制蜂鸣器的开关来实现不同频率、不同音乐的输出，以此来深入了解stm32的相关知识和应用。
二、项目设计1. 硬件设备本项目所用到的硬件设备如下：•stm32f103c8t6开发板•蜂鸣器•杜邦线2. 软件环境本项目所用到的软件环境如下：•Keil μVision5•STLink驱动程序•STM32CubeMX3. 硬件接线本项目的硬件接线如下：•将蜂鸣器的正极接到stm32开发板的PC13引脚上。
•将蜂鸣器的负极接到开发板的GND引脚上。
4. 软件设计本项目的软件设计过程如下：•使用STM32CubeMX生成初始化代码，并配置GPIO口控制蜂鸣器的开关。
•编写stm32的程序，使用GPIO口控制蜂鸣器的开关，实现不同频率、不同音乐的输出。
•利用Keil μVision5进行编译、烧录程序。
三、项目进程本项目的进程如下：•第1周：购买硬件设备，了解stm32芯片的基础知识。
•第2-3周：使用STM32CubeMX生成初始化代码，并进行初步的程序设计。
•第4周：编写stm32的程序，使用GPIO口控制蜂鸣器的开关，实现输出一个固定频率的声音。
•第5周：编写新的程序，实现输出不同频率、不同音乐的声音。
•第6周：调试程序，确保输出声音的正常和稳定。
•第7周：整理代码，撰写毕业设计报告。
•第8周：提交毕业设计报告，进行答辩。
四、项目结论通过本项目的学习，我深入了解了stm32的相关知识和应用，掌握了GPIO口控制设备的方法。
同时，通过对蜂鸣器的控制，我也对发声器件的工作原理和应用有了更深入的了解。
基于stm32的蜂鸣器毕业设计报告
基于stm32的蜂鸣器毕业设计报告基于STM32的蜂鸣器毕业设计报告一、引言蜂鸣器是一种能够产生固定音调的电子元件，广泛应用于报警、提醒等场合。
基于STM32的蜂鸣器毕业设计旨在设计一款可控制音调和音量的蜂鸣器系统。
二、设计方案本设计采用STM32单片机作为控制核心，通过外接电路驱动蜂鸣器工作，并利用STM32的PWM功能实现对蜂鸣器音调和音量的控制。
1. 系统硬件设计系统硬件主要包括STM32单片机、蜂鸣器、电源电路以及控制电路。
其中蜂鸣器通过一个可调电阻连接到STM32的PWM输出引脚，用于产生不同音调的声音。
电源电路为系统提供稳定的电源，控制电路用于通过STM32的IO口控制蜂鸣器的开关。
2. 系统软件设计系统软件主要包括STM32的驱动程序和控制程序。
驱动程序负责配置STM32的外设和引脚功能，并初始化PWM模块。
控制程序通过读取外部设备（如按键、旋钮等）的状态来控制蜂鸣器的音调和音量，并与驱动程序进行交互。
三、实现过程1. 硬件连接按照系统硬件设计进行连接，将蜂鸣器与STM32单片机相连接，确保电源电路和控制电路正常工作。
2. 软件编程（1）使用ST官方提供的STM32CubeMX软件进行初始化设置，包括配置IO口功能、启用PWM输出等。
（2）根据设计需求，编写驱动程序进行PWM模块的初始化，并实现控制蜂鸣器音调和音量的函数。
（3）编写主控制程序，通过读取外部设备（如按键、旋钮等）的状态来实现对蜂鸣器的控制。
四、实验结果与分析通过实验可以得出如下结论：（1）通过外接电路驱动蜂鸣器，可以产生不同音调的声音。
（2）通过控制程序，可以实现对蜂鸣器音调和音量的控制。
五、总结与展望本设计基于STM32的蜂鸣器系统设计成功，可以实现对蜂鸣器音调和音量的控制。
未来可以进一步完善系统功能，如增加无线控制模块，引入蓝牙或Wi-Fi技术，实现对蜂鸣器的远程控制。
这将进一步提升蜂鸣器的灵活性和便利性。
综上所述，基于STM32的蜂鸣器毕业设计拥有较高的实用性和市场潜力。
单片机蜂鸣器课程设计
单片机蜂鸣器课程设计一、课程目标知识目标：1. 让学生理解单片机的基本原理，掌握蜂鸣器的功能和使用方法；2. 使学生掌握利用单片机编程控制蜂鸣器发出不同频率声音的技巧；3. 帮助学生了解单片机在现实生活中的应用，拓宽知识视野。
技能目标：1. 培养学生动手实践能力，能够独立完成单片机蜂鸣器电路的搭建；2. 提高学生编程能力，使其能够编写简单的控制程序，实现对蜂鸣器的控制；3. 培养学生团队协作能力，学会在项目实施过程中与他人合作、交流。
情感态度价值观目标：1. 激发学生对单片机及电子技术的兴趣，培养探究精神；2. 培养学生严谨、细致的学习态度，提高解决问题的自信心；3. 增强学生的创新意识，鼓励他们在实际应用中发挥创造力。
课程性质：本课程为实践性较强的课程，旨在培养学生的动手能力、编程能力和团队协作能力。
学生特点：学生具备一定的单片机基础知识和编程能力，对实践操作有较高的兴趣。
教学要求：教师应注重理论与实践相结合，关注学生个体差异，提供个性化指导，确保课程目标的实现。
在教学过程中，将目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 单片机基础知识回顾：C51语言基础、单片机工作原理、I/O口控制；2. 蜂鸣器原理介绍：蜂鸣器种类、工作原理、应用场景；3. 单片机控制蜂鸣器编程：编写控制程序，实现蜂鸣器发出不同频率声音；4. 电路搭建与调试：设计并搭建单片机与蜂鸣器的电路连接，进行程序下载和调试；5. 实践项目：分组进行项目实践，每组完成一个具有实际应用场景的单片机蜂鸣器控制系统设计；6. 知识拓展：介绍单片机在其他电子设备中的应用，激发学生学习兴趣。
教学内容安排与进度：第一课时：回顾单片机基础知识，介绍蜂鸣器原理；第二课时：讲解单片机控制蜂鸣器编程方法，进行示例演示；第三课时：指导学生搭建电路，进行程序下载和调试；第四课时：分组进行项目实践，教师巡回指导；第五课时：展示项目成果，进行评价和总结。
单片机蜂鸣器实验报告
单片机蜂鸣器实验报告单片机蜂鸣器实验报告引言：单片机蜂鸣器是一种常用的电子元件，广泛应用于各种电子设备中。
本篇实验报告旨在介绍单片机蜂鸣器的基本原理和实验过程，并探讨其在不同应用场景中的应用。
一、实验目的：本次实验的主要目的是通过使用单片机控制蜂鸣器发出不同频率的声音，了解蜂鸣器的工作原理及其在电子设备中的应用。
二、实验器材和原理：1. 实验器材：- 单片机开发板- 蜂鸣器- 连接线- 电源2. 实验原理：蜂鸣器是一种能够发出声音的电子元件，它通过振动产生声音。
在单片机蜂鸣器实验中，我们使用单片机控制蜂鸣器的振动频率，从而产生不同的声音。
三、实验步骤：1. 连接电路：将蜂鸣器的正极连接到单片机开发板的IO口，将蜂鸣器的负极连接到开发板的地线。
确保连接稳固。
2. 编写程序：使用单片机开发板的编程软件，编写程序来控制蜂鸣器的振动频率。
可以通过调整程序中的延时时间来改变蜂鸣器发声的频率。
3. 上传程序：将编写好的程序通过USB线上传到单片机开发板中。
4. 运行实验：将电源接入单片机开发板，开启电源。
单片机将根据程序中设定的频率控制蜂鸣器发声。
四、实验结果与分析：通过修改程序中的延时时间，我们可以改变蜂鸣器发声的频率。
实验中，我们尝试了不同的延时时间，并观察了蜂鸣器发声的效果。
在较短的延时时间下，蜂鸣器发出的声音频率较高，声音连续不断。
而在较长的延时时间下，蜂鸣器发出的声音频率较低，声音间隔较长。
通过实验结果分析，我们可以得出结论：蜂鸣器的发声频率与延时时间成反比关系。
延时时间越短，蜂鸣器发声的频率越高；延时时间越长，蜂鸣器发声的频率越低。
五、实验应用：单片机蜂鸣器在实际应用中有着广泛的用途。
以下是几个常见的应用场景：1. 报警系统：将蜂鸣器连接到报警设备中，当设备检测到异常情况时，通过单片机控制蜂鸣器发出警报声，提醒用户注意。
2. 电子钟：通过单片机控制蜂鸣器发出定时的滴答声，实现电子钟的功能。
3. 游戏设备：将蜂鸣器连接到游戏设备中，通过单片机控制蜂鸣器发出不同的声音，增加游戏的趣味性和互动性。
