数据流图转换为功能结构图
数据流图转换为功能结构图
1、已知有一抽象的DFD图如下所示，请用SD方法画出相应的功能结构图
。
T1
BDFFABEA2B1AAT2BB
CC
G
C
D
A1
B2
答：功能结构图
2、高考录取统分子系统有如下功能：
(1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；
(2) 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文
件。
试根据要求画出该系统的数据流图，并将其转换为功能结构图。
答：
(1) 数据流图：
(2) 功能结构图：
3、图书馆的预定图书子系统有如下功能：
(1) 由供书部门提供书目给订购组。
(2) 订书组从各单位取得要订的书目。
(3) 根据供书目录和订书书目产生订书文档留底。
(4) 将订书信息(包括数目，数量等)反馈给供书单位。
(5) 将未订书目通知订书者。
(6) 对于重复订购的书目由系统自动检查，并把结果反馈给订书者。
试根据要求画出该问题的数据流程图，并把其转换为功能结构图。
答：
(1) 数据流图：
(2) 功能结构图:
① 原始分 ② 标准分
③ 招生计划 ④ 录取线
数据流程图与ER图
数据流程图与ER图数据流图简介: 数据流图是结构化分析方法中使用的工具,它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型数据流程图中有以下几种主要元素：例子:实体-联系图(ER图) 目的:为了把用户的数据要求清楚准确地描述起来系统分析员通常建立一个概念性的数据模型要素:在E-R图中要明确表明1对多关系，1对1关系和多对多关系: 例子:层次方框图用树形结构的一系列多层次的矩形描述数据的层次结构.树形结构的顶层是一个单独的矩形框,它代表完整的数据结构,下面的各层矩形框代表这个数据的子集,最底层的各个框代表组成这个数据的实际数据元素(不能再分割的元素)3.8.1信息模型信息模型是从信息的这个角度对某企业系统进行描述，信息是集成的基础，同时也可进行共享，成为各个功能元素之间联系的纽带，所以，对一个系统来说，建立一个信息模型是非常重要和关键的，如果缺少了信息模型，将会带来许多不必要的麻烦。
建立E-R模型，这里E（entity）代表实体，R（relation）代表关系，即实体-联系模型，实体-联系图就是描述实体间关系的图解，是设计数据概念模型的一种有效工具。
通过需求的分析，利用实体-联系模型的属性，实体和实体间的联系的模型概念，从而转入信息世界。
绩效评估系统E－R模型图3.2 实体-联系模型3.8.2绩效评估系统数据流程图数据流程分析是通过分层的数据流程图（data flow diagram，DFD）来实现的，可以用来描绘绩效评估系统的逻辑模型。
图3.3 外部实体图3.4 数据处理图3.5 数据存储图3.6 数据流 1图3.7顶层DFD图2）P0数据流程图3）P1数据流程图图3.9 P1 DFD图4）P2数据流程图图3.10 P2 DFD图实验题目：实验地点：指导教师：学生班级：学生学号：学生姓名：实验时间：一、实验目的：1．理解E-R图的三要素，会根据语义，绘制E-R图。
软件工程04 结构化设计分析题
可供货单
根据供货单修改 库存 2.1
开备货单 2.2
备货单
库存记录
订单记录
1层图-3
汇总各项缺货量 3.1 缺货量 打印缺货通知单 3.2 缺货通知单
缺货记录
1层图-4
进货通知单 根据进货单修改库 存 4.1
核对后的进货 单
处理缺货订单 4.2
原缺货现可 供货订单
订单变更信 息
库存记录
修改缺货记录 4.3
数据流图
结构体系图
2
某旅馆的电话服务如下：可以拨分机号和外线号
码。分机号是从7201到7299，外线先拨9，然 后是市话号码或长话号码。长话号码由区号和市
号组成。区号是从100到300中任意的数字串，
市话由局号和分局号组成。局号可以是
455.466,888,552中任意一个，分局号是任意
长度为4的数字串。
（4） 将订书信息（包括数目，数量等）反馈给供书单位；
（5） 将未订书目通知订书者； （6） 对于重复订购的书目由系统自动检查，并把结果反馈给订书者
。
试根据要求画出该问题的数据流程图，并把其转换为软件结构图。
4
银行系统的问题描述为：储户用存折取款，
5
某服装贸易公司的销售子系统功能如下： (1)公司提供多种类别服装，所有类别的服装通过各个地区的分公司 进行销售； (2)公司接收分公司的订单，检验订单，若有库存就供货，则修改库 存，给仓库开备货单，并且将订单留底；若库存不足，则进行缺货登 记。 (3)根据缺货记录将缺货通知单发给采购部，以便采购。
(4)根据采购部门的进货通知单处理进货，即修改库存，并从缺货记
录中取出缺货订单 进行供货处理。
软件工程考试题
六、填空题1、（可行性研究）的目的就是用最小代价在尽可能短的时间内确定该软件项目是否能够开发、是否值得开发。
2、可行性研究的目的不是是开发一个软件项目，而是研究这个项目是否（是否做值得）。
3、可行性研究需要从（经济）可行性、（技术）可行性、（操作）可行性和（社会）可行性四个方面分析研究每种解决方案的可行性。
4、技术可行性是对开发项目的（功能、性能、限制条件）进行分析，确定现有4、可行性研究要进行的需求分析和设计应是(C)。
A.详细的B.全面的C.简化的D.彻底的七、填空题1、需求分析的基本任务是要准确地定义（扇新系统的目标），为了满足用户需求，回答系统必须（做什么）的问题。
2、在需求分析阶段，首先进行问题识别，即双方确定对问题的综合需求，这些需求包括：（功能）需求、（性能）需求、（环境）需求、（用户界面）需求。
另外还有可靠性、安全性、保密性、可移植性、可维护性等方面的需求。
3、需求分析的困难主要体现在4个方面：问题的复杂性、（交流障碍）、（不完备性和不一致性）、需求易变性。
4、在需求分析阶段进行以下几个方面的工作：识别系统综合要求、（分析系统的数据要求）、导出软件逻辑模型、（编写文档）。
八、选择题1、需求分析（D)。
A.要回答“软件必须做什么？”B.可概括为：“理解、分解、表达”6个字C.要求编写需求规格说明书D.以上都对的（物理）模型，即着手实现软件需求，并将设计的结果反映在（设计）文档中。
9、总体设计评价是对设计部分是否完整地实现了需求中规定的（功能）、（性能）等要求，设计方案的（可行性），关键的处理及内外部接口定义（正确性）有效性，各部分之间的（一致性）等都一一进行评审。
10、在一个模块中，（功能）、（状态）和（接口）反映模块外部特征，（逻辑)反映它的内部特性。
11、（信息隐藏）是指在设计和确定模块时，使得一个模块的内包含的信息对于不需要遮羞信息的其它模块来说是不能（访问）的。
12、设计软件结构，具体为：(1)采用某种方法将一个复杂系统按功能划分为（模块）(2)确定每个模块的（功能）(3)确定模块之间的（调用关系）(4)确定模块之间的（接口），即模块之间传递的信息。
结构化开发方法中,模块结构图(功能结构图)的设计,可以先从业
结构化开发方法中,模块结构图(功能结构图)的设计,可以先从业一、系统分析概述系统分析：一种问题求解技术，将系统分解，并研究各部分的工作和交互，从而实现系统目标，系统分析强调业务问题，而非技术或实现，要求用户参与；侧重业务全过程的角度进行分析，分析业务和数据的流程是否通畅合理，数据、业务和组织管理之间的关系；并研究系统开发的可行性；最后提出信息系统的各种设想和解决方案系统分析的步骤：对当前系统进行详细调查、收集数据；建立当前系统的逻辑模型；对现状进行分析，提出改进意见和新系统应达到的目标；建立新系统的逻辑模型；编写系统方案说明书1、系统设计的基本原理系统设计的基本原理：抽象、模块化、信息隐蔽、模块独立（耦合、内聚）2、系统总体结构设计系统总体结构设计：根据系统分析的要求和组织的实际情况对系统的总体结构形式和可利用的资源进行大致设计，这是一种宏观、总体上的设计和规划系统结构设计原则：分解-协调原则；自顶向下的原则；信息隐蔽、抽象的原则；一致性原则；明确性原则；模块之间的耦合尽可能小，内聚尽可能高；模块的扇入、扇出系数合理；模块的规模适当子系统划分原则：子系统要具有相对独立性；子系统之间数据的依赖性尽量小；子系统划分结果应使数据冗余小；子系统的设置要考虑未来管理发展的需要；子系统的划分应便于系统分阶段实现；子系统的划分应考虑到各类资源的充分利用子系统的设计：确定划分后的子系统模块机构，需要考虑，每个子系统如何划分成多个模块；如何确定子系统之间、模块之间传送的数据及其调用关系；如何评价并改进模块结构的质量；如何从数据流图导出模块结构图模块：组成系统的基本单位，可以组合、分解和更换，依据功能具体化的程度，可以将模块分为逻辑模块和物理模块模块的要素：输入和输出、处理功能、内部数据、程序代码结构设计遵循原则：模块独立性强；模块连接存在上下级之间，不能同级之间；系统呈树状结构，不允许网状和交叉；所有模块都严格分类编码并建立归档文件模块结构图：结构化设计中描述系统结构的图形工具，主要关心模块的外部属性，即上下级模块、同级模块之间的数据传递和调用关系，不关心内部结构，由模块、调用、数据、控制信息和转接符号组成数据存储设计：数据结构组织和数据库或文件设计，就是要根据数据的不同用途、使用要求、统计渠道和安全保密性来决定数据的整体组织形式、表或文件的形式，以及决定数据的结构、类别、载体、组织方式、保密级别等；做好数据资源分布和安全保密性的协调3、系统文档系统文档：是建设过程的痕迹，是系统维护人员的指南，是开发人员与用户交流的工具，是保证系统可维护、可升级的基础；包括开发过程汇总产生的文档，也包括采购网络设计中形成的文档；还包括建设过程中的各种来往文件、会议纪要、会计单据等4、结构化分析方法结构化分析与设计方法：是一种面向数据流的传统软件开发方法，以数据流为中心内构建软件的分析模型和设计模型，结构化分析、结构化设计和结构化程序设计构成完整的结构化方法5、结构化分析方法概述结构化方法：将一个复杂的问题，逐步奉节成若干个足够简单的、容易解决的小问题，这种自顶向下逐层奉节的思想就是结构化方法的基础6、数据流图数据流图：是便于用户理解、分析系统数据流程的图形工具，其摆脱系统物理内容，精确的在逻辑上描述系统的功能、输入、输出和数据存储，是系统逻辑模型的重要组成部分基本图形元素：数据流、加工、数据存储和外部实体数据流：由一组固定成分的数据组成，表示数据的流向（一个加工向另一个加工；加工流向数据存储；数据存储流向加工；从外部实体流向加工；从加工流向外部实体），数据流需要定义名臣，以反映数据流的含义加工：描述输入数据流到输出数据流之间的变换，即处理；具备名字和编号数据存储：用来存储数据；具有名字标识；可以由文件实现也可以用数据库实现，介质可以是磁盘、磁带或其他存储介质外部实体：存在于软件之外的人员或组织，指出数据的源和宿扩充符号：星号（*）表示数据流之间的“与”关系；加号（+）表示“或”；异或表示“互斥”层次结构：顶层图（描述了软件凶弹与外界的数据流）、0层图、中间图（至少有一个加工被分解）、底层图（所有加工不能奉节）、基本加工分层数据流图的步骤：画系统的输入和输出；画系统的内部（确定加工、确定数据流、确定数据存储、确定源和宿）；画加工的内部分层数据流图的审查：审查一致性和完整性（一致性，分层结构图中不存在矛盾和冲突；完整性，分层结构图本身的是否有遗漏的数据流、加工等）构造分层结构图需要注意的问题：适当命名；画数据流而不是控制流；避免一个加工有过多的数据流；分解尽可能均匀；先考虑确定状态，忽略琐碎的细节；随时准备重画分解的程度：1+-2；分解应自然，概念上应合理、清晰；不影响理解性，可以增加子加工，减少层数；上层分解快，下层分解慢；分解要均匀7、数据字典数据字典：为数据流图中的每个数据流、文件、加工以及组成数据流或文件的数据项作出说明数据字典条目：数据流、数据项、数据存储和基本加工数据流条目：给出数据流图中数据流的定义，通常列出该数据流的各组成数据项数据存储条目：是对数据存储的定义数据项条目：是不可在分解的数据单位基本加工条目：说明数据流图中基本加工的处理逻辑词典管理：将词典条目按照某种格式组织后存储在词典中，并提供排序、查找和统计加工说明方法：结构化语言、判定表和判定树8、结构化设计方法结构化设计方法：一种面向数据流的设计方法，可以与结构化分析方法衔接，基本思想为将系统设计成由相对独立、功能单一的模块组成的结构结构图：用来描述软件系统的体系结构，指出软件由那些模块组成，以及模块间的调用关系9、结构化设计的步骤设计步骤：建立初始结构图；改进初始结构图；书写设计文档；设计评审10、数据流图到软件体系结构的映射结构化设计是将结构化分析的结果映射成软件的体系结构，依据信息流的特点可以将数据流图分为变换型数据流图和事务型数据流图，对应的映射分别为变换分析和事务分析变换流：信息沿输入通路进入系统，将信息的外部形式转换成内部表达，通过变换中心处理，再沿输出通路转换成外部形式离开系统事物流：信息沿输入通路进入事务中心，事务中心依据输入信息的类型在若干动作序列中选择一个来执行，有明显的事务中心变换分析：从变换流型的数据流图中导出程序结构图；确定输入流和输出流，分离出变换中心（物理输入到逻辑输入构成输入流、逻辑输出到物理输出构成输出流，输入流至输出流之间构成变换中心）；第一级分解（顶层--第一层）；第二级分解（中层、下层）事务分析：从事务型数据流图导出程序结构图；确定事务中心和每条活动六的流特性；将事务流型数据流图映射成高层的程序结构；进一步分解结构化设计的步骤：复查并精化数据流图；确定数据流图的信息流类型；依据流类型分别实施变换分析和事务分析；依据系统设计原则对程序结构图进行优化。
软件工程课后习题参考答案
软件工程课后习题参考答案1.简述软件开发的本质。
答:软件开发的本质就是实现问题空间的概念和处理逻辑到解空间的概念和处理逻辑之间的映射。
P192.简述实施软件开发的基本途径。
答:实施软件开发的基本途径是系统建模。
所谓系统建模，是指运用所掌握的知识，通过抽象，给出该系统的一个结构——系统模型。
P193.简述何谓模型以及软件开发中所涉及的模型。
答:模型是一个抽象。
该抽象是在意图所确定的角度和抽象层次对物理系统的一个描述，描述其中的成分和成分之间所具有的特定语义的关系，还包括对该系统边界的描述。
软件开发中所涉及的模型可分为两大类，一类称为概念模型，描述了系统是什么；另一类统称为软件模型，描述了实现概念模型的软件解决方案。
4.简述软件开发所涉及的两大类技术。
答:软件开发所涉及的两大类技术为:一是求解软件的开发逻辑，二是求解软件的开发手段。
5、简述需求与需求规约的基本性质。
答:需求的基本性质:1)必要的，该需求是用户所要求的。
2)无歧义的，该需求只能用一种方式解释。
3)可测的，该需求是可进行测试的。
4)可跟踪的，该需求可从一个开发阶段跟踪到另一个阶段。
5)可测量的，该需求是可测量的。
需求规约的基本性质:1)重要性和稳定性程度:按需求的重要性和稳定性，对需求进行分级。
2)可修改的:在不过多地影响其他需求的前提下，可以容易地修改一个单一需求。
3)完整的:没有被遗漏的需求。
4)一致的:不存在互斥的需求。
6、简述软件需求的分类。
答:软件需求可以分为两大类:一类是功能需求，一类是非公能需求，而非公能需求可分为性能需求，外部接口需求、设计约束和质量属性需求。
P237、举例说明功能需求和非功能需求之间的基本关系。
答:非功能需求可作用于一个或多个功能需求，例如非功能需求可作用于一个或多个功能需求其中，非功能需求1作用于功能需求1和功能需求38、有哪几种常用的初始需求发现技术？答:有5种常用的需求发现技术:自悟、交谈、观察、小组会和提炼。

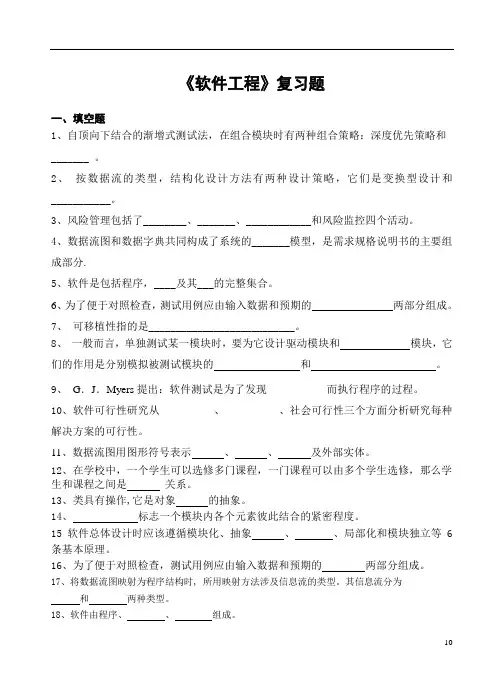

《软件工程》复习题
《软件工程》复习题一、填空题1、自顶向下结合的渐增式测试法，在组合模块时有两种组合策略：深度优先策略和_______ 。
2、按数据流的类型，结构化设计方法有两种设计策略，它们是变换型设计和___________。
3、风险管理包括了________、_______、____________和风险监控四个活动。
4、数据流图和数据字典共同构成了系统的_______模型，是需求规格说明书的主要组成部分.5、软件是包括程序，____及其___的完整集合。
6、为了便于对照检查，测试用例应由输入数据和预期的两部分组成。
7、可移植性指的是___________________________。
8、一般而言，单独测试某一模块时，要为它设计驱动模块和模块，它们的作用是分别模拟被测试模块的和。
9、G．J．Myers提出：软件测试是为了发现___________而执行程序的过程。
10、软件可行性研究从__________、__________、社会可行性三个方面分析研究每种解决方案的可行性。
11、数据流图用图形符号表示、、及外部实体。
12、在学校中，一个学生可以选修多门课程，一门课程可以由多个学生选修，那么学生和课程之间是关系。
13、类具有操作,它是对象的抽象。
14、标志一个模块内各个元素彼此结合的紧密程度。
15软件总体设计时应该遵循模块化、抽象、、局部化和模块独立等6条基本原理。
16、为了便于对照检查，测试用例应由输入数据和预期的两部分组成。
17、将数据流图映射为程序结构时, 所用映射方法涉及信息流的类型。
其信息流分为和两种类型。
18、软件由程序、、组成。
19、软件工程方法分两类：方法和对象方法。
20、单元测试过程应为测试模块开发一个和(或)若干个。
21、一个模块拥有的直属下级模块的个数称为，一个模块的直接上级模块的个数称为。
22、维护阶段是软件生存周期中花费精力和费用______的阶段。
23、被测试程序不在机器上运行,而是采用人工检测和计算机辅助分析检测的手段称为。
《软件工程》11套考试复习练习题、作业题(含答案)
作业1：1. 软件是计算机系统中与硬件相互依存的另一部分，它是包括( A )、( B )及( C )的完整集合。
其中，( A )是按事先设计的功能和性能要求执行的指令序列。
( B )是使程序能够正确操纵信息的数据结构。
( C )是与程序开发、维护和使用有关的图文材料。
供选择的答案：A~C. ①软件②程序③代码④硬件⑤文档⑥外设⑦数据⑧图表2. 开发软件时对提高软件开发人员工作效率至关重要的是( A )。
软件工程中描述生存周期的瀑布模型一般包括计划、( B )、设计、编码、测试、维护等几个阶段，其中设计阶段在管理上又可以依次分成( C )和( D )两步。
供选择的答案：A．①程序开发环境②操作系统的资源管理功能③程序人员数量④计算机的并行处理能力B．①需求分析②需求调查③可行性分析④问题定义C、D．①方案设计②代码设计③概要设计④数据设计⑤运行设计⑥详细设计⑦故障处理设计⑧软件体系结构设计3. 从供选择的答案中选出适当字句填入下列关于软件发展过程的叙述中的( )内。
有人将软件的发展过程划分为4个阶段：第一阶段（1950～1950年代末）称为“程序设计的原始时期”，这时既没有( A )，也没有( B )，程序员只能用机器指令编写程序。
第二阶段（1950年代末～1960年代末）称为“基本软件期”。
出现了( A )，并逐渐普及。
随着( B )的发展，编译技术也有较大的发展。
第三阶段（1960年代末～1970年代中期）称为“程序设计方法时代”。
这一时期，与硬件费用下降相反，软件开发费急剧上升。
人们提出了( C )和( D )等程序设计方法，设法降低软件的开发费用。
第四阶段（1970年代中期～现在）称为“软件工程时期”。
软件开发技术不再仅仅是程序设计技术，而是包括了与软件开发的各个阶段，如( E )、( F )、编码、单元测试、综合测试、(G )及其整体有关的各种管理技术。
供选择的答案：A ~ D：①汇编语言②操作系统③虚拟存储器概念④高级语言⑤结构式程序设计⑥数据库概念⑦固件⑧模块化程序设计E ~ G：①使用和维护②兼容性的确认③完整性的确认④设计⑤需求定义⑥图象处理4. 软件工程过程有哪几个基本过程活动？试说明之。
软件工程导论试题集
1。
航空公司“机票预定系统"：航空公司为给旅客乘机提供方便,需要开发一个机票预定系统.各个旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码（护照号码)、旅行时间、旅行始发地和目的地，航班舱位要求等）输入到系统中,系统根据旅客信息和航班信息为旅客安排航班。
当旅客交付了预订金后，系统打印出取票通知和帐单给旅客，旅客在飞机起飞前一天凭取票通知和帐单交款取票，系统核对无误即打印出机票给旅客。
请用结构化分析方法,给出系统的功能模型(DFD描述）。
参考答案:（02。
一个简化的机票销售系统需求描述如下:售票员根据旅客需要的航班，首先查询有无该航班机票。
若有，则负责录入旅客的基本信息，并将指定的机票标志设置为售出;售票部经理可随时查询每一个航班的售票情况，并在当日结算时能计算出日营业额。
请画出该系统的0层DFD图和1层DFD图(注:1层分解为查询和录入、统计和计算两个处理)。
3. 图书馆的预定图书子系统有如下功能：（1）由供书部门提供书目给订购组（2）订书组从各单位取得要订的书目（3)根据供书目录和订书书目产生订书文档留档（4）将订书信息（包括书目、数量）反馈给供书单位(5）将未订书目通知订书者(6）对于重复订购的书目有系统自动检查,并将结果反馈给订书者画出数据流图，并转换为软件结构图。
4。
某单位要研制一个计算机培训管理系统,它的业务是将学员发来的信件收集分类后，按以下几种情况处理：1）处理报名如果是报名，则将报名数据送给负责报名事物的职员，他们将查阅课程文件，检查课程是否满额，然后在学生文件、课程文件上登记，并开出报告单较财务部们，财务人员开出发票给学生。
2）注销课程；如果是想要注销原来已选修的课程，则有注销人员在课程文件、学生文件和账目文件上做相应的修改，并给学生注销单。
3）处理付款如果是付款，则有财务人员在账目文件上登记，也给学生一张收费收据。
要求：给出该系统的数据流图和软件结构图。
软件工程操作题
四、操作题（共4题,共40分）1. 为方便旅客，某航空公司拟开发一个机票预订系统。
旅行社把预订机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行时间、旅行目的地等）输入进该系统，系统为旅客安排航班，印出取票通知和帐单，旅客在飞机起飞的前一天凭取票通知和帐单交款取票，系统校对无误即印出机票给旅客。
请画出该系统的ER图。
（10分）标准答案：考生答案：2. 建立图形系统的对象模型，问题陈述如下：图形分为0维图形、一维图形和二维图形。
0维图形是指实际中的一个点；一维图形又分为直线、圆弧、折线；二维图形分为圆、椭圆、矩形、多边形，其中折线与多边形由若干有序顶点组成。
（10分）标准答案：考生答案：3. 高考录取统分子系统有如下功能：(1)计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；(2)计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文件。
试根据要求画出该系统的数据流程图，并将其转换为软件结构图。
（10分）标准答案：(1)数据流图:(2) 软件结构图:考生答案：4. 自学考试报名过程中有个“记录报名单”的加工。
该加工主要是根据报名表(姓名、性别、身份证号、课程名)和开考课程(课程名、开考时间)、经校核，编号、填写、输出准考证给报名者，同时记录到考生名册中(准考证号、姓名、课程)。
请绘制该加工的DFD图。
（10分）标准答案：1. 一本书有一个封面、一个目录、一个前言、若干章、每章有若干节、每节有若干段每段有若干句子、每节有0个或多个插图，还有0个或多个表格，最后有一个附录。
试建立该书的对象模型。
（10分）标准答案：考生答案：3. {输入三个正整数作为边长，然后判断该三条边能否构成三角形。
若能，则构成的三角形是等边、等腰还是一般三角形？请用N-S图描述程序的算法，并将盒图中每个格中标出数字①、②……，利用数字画出程序控制流图，计算此程序的环形复杂度。
（10分）标准答案：环形复杂度=62. 根据描述建立复印机行为的动态模型，即画出复印机状态图。
06计算机《软件工程》A答案
06计算机《软件⼯程》A答案泉州师院2008~2009学年度第⼆学期本科计算机科学与技术专业2006级《软件⼯程》期末试卷（A）答案⼀、选择题（20 %，每题1分）1.以下哪⼀项不是软件危机的表现形式( C )。
A. 开发的软件不满⾜⽤户需要B. 开发的软件可维护性差C. 开发的软件价格便宜D. 开发的软件可靠性差2.瀑布模型的关键不⾜在于( D )。
A. 过于简单B. 各个阶段需要进⾏评审C. 过于灵活D. 不能适应需求的动态变更3.在软件的可⾏性研究中，可以从不同的⾓度对软件的可⾏性进⾏研究，其中从软件的功能可⾏性⾓度考虑的是( B )。
A、经济可⾏性B、技术可⾏性C、操作可⾏性D、法律可⾏性4.结构化程序设计主要强调的是（ D ）。
A、程序的规模B、程序的效率C、程序设计语⾔的先进性D、程序易读性5.以下说法错误的是( A )。
A. ⽂档仅仅描述和规定了软件的使⽤范围及相关的操作命令B. ⽂档也是软件产品的⼀部分，没有⽂档的软件就不成软件C. 软件⽂档的编制在软件开发⼯作中占有突出的地位和相当⼤的⼯作量D. ⾼质量⽂档对于发挥软件产品的效益有着重要的意义6.数据字典是对数据定义信息的集合，它所定义的对象都包含于( A)。
A.数据流图B.程序框图C.软件结构D.⽅框图7.软件概要设计结束后得到（B）。
A、初始化的软件结构图B、优化后的软件结构图C、模块的接⼝图和详细算法D、程序编码8.软件结构图的形态特征能反映程序重⽤率的是（ C ）。
A、深度B、宽度C、扇⼊D、扇出9.对软件进⾏分解，是为了( C )。
A、降低模块的复杂程度B、降低模块间接⼝的复杂程度C、降低模块的复杂程度，并降低模块间接⼝的复杂程度D、降低模块的复杂程度，并提⾼模块间接⼝的复杂程度10.UML是软件开发中的⼀个重要⼯具，它主要应⽤于哪种软件开发⽅法( C )。
A、基于瀑布模型的结构化⽅法B、基于需求动态定义的原型化⽅法C、基于对象的⾯向对象的⽅法D、基于数据的数据流开发⽅法11.在⾯向对象分析时，确定类的属性时，所有（ C ）是候选的属性。
