10KV配电室操作规程
高压配电室安全操作规程
高压配电室安全操作规程
《高压配电室安全操作规程》
为保障高压配电室的安全运行，减少事故发生的可能性，特制订本规程，以规范高压配电室操作，确保操作人员的安全。
一、入室前准备
1.1、确认高压配电室工作区域是否有其他人员，如有，应当采取有效措施确保安全。
1.2、携带必要的个人防护装备，包括绝缘手套、绝缘鞋、绝缘镊子等。
1.3、检查隔离开关、断路器等设备是否处于断开状态。
二、操作规程
2.1、使用工具之前应检查其状态是否合格，确保没有损坏或老化现象。
2.2、对高压设备进行操作时，必须戴绝缘手套，并确保其绝缘性能良好。
2.3、在进行设备操作时，应确保手部干燥，避免因潮湿导致绝缘性能下降。
2.4、在进行高压设备检修时，应先将设备拉开或切断相应的开关，并采取有效的措施确保设备断电并且处于安全状态。
三、紧急情况处理
3.1、如果在操作过程中遇到设备故障或者其他紧急情况，应立即停止操作，及时报告上级主管，并在确保安全的前提下采取相应的紧急处理措施。
3.2、在发生意外事故时，应立即停电，清除现场的隐患，同
时及时报告事故情况，并配合相关部门进行事故调查及后续处置。
四、操作后工作
4.1、操作结束后，应关闭相应设备的开关，将工具清理干净
并放回原处。
4.2、在确认无其他人员受到危害和无其他异常情况发生后，
可离开高压配电室。
本规程自颁布之日起生效。
未尽事宜，由公司相关部门根据实际情况制订并落实。
如有违反规程的行为，将依据公司相关制度予以处罚。
希望所有操作人员都能严格遵守《高压配电室安全操作规程》，做到安全第一，确保配电室的安全操作和生产。

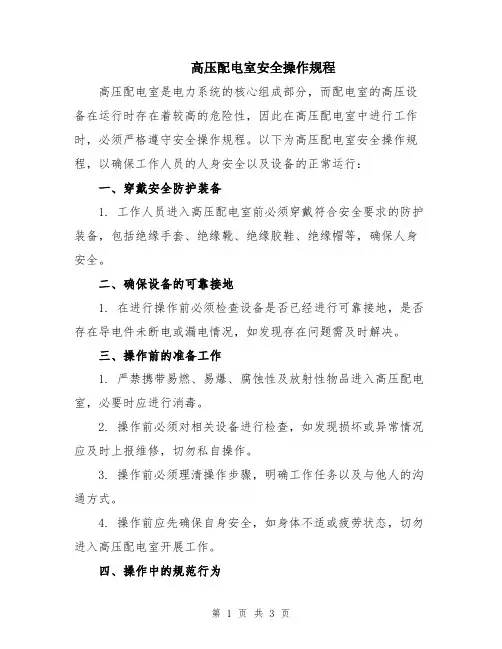

高压配电室安全操作规程
高压配电室安全操作规程高压配电室是电力系统的核心组成部分，而配电室的高压设备在运行时存在着较高的危险性，因此在高压配电室中进行工作时，必须严格遵守安全操作规程。
以下为高压配电室安全操作规程，以确保工作人员的人身安全以及设备的正常运行：一、穿戴安全防护装备1. 工作人员进入高压配电室前必须穿戴符合安全要求的防护装备，包括绝缘手套、绝缘靴、绝缘胶鞋、绝缘帽等，确保人身安全。
二、确保设备的可靠接地1. 在进行操作前必须检查设备是否已经进行可靠接地，是否存在导电件未断电或漏电情况，如发现存在问题需及时解决。
三、操作前的准备工作1. 严禁携带易燃、易爆、腐蚀性及放射性物品进入高压配电室，必要时应进行消毒。
2. 操作前必须对相关设备进行检查，如发现损坏或异常情况应及时上报维修，切勿私自操作。
3. 操作前必须理清操作步骤，明确工作任务以及与他人的沟通方式。
4. 操作前应先确保自身安全，如身体不适或疲劳状态，切勿进入高压配电室开展工作。
四、操作中的规范行为1. 操作时应持绝缘工具进行操作，严禁使用金属工具接触带电部分。
2. 断电操作前，需确定断电所有可能的电源，并进行可靠的隔离操作，并使用醒目标识进行警示。
3. 操作时应专心致志，切勿分心干扰他人或进行与工作无关的行为。
4. 禁止搬动未经许可的设备或工具，严防误操作。
5. 进行高压设备检修保养时，必须使用专门人员和工具，严禁擅自拆卸、改动或掉落设备零部件。
6. 发现设备异常运转或发生故障时，应立即停止操作并及时报告上级。
五、操作后的安全措施1. 操作结束后，应将工具、设备等归放到指定位置，清理现场，确保高压配电室内的干净整洁。
2. 操作结束后，应在安全距离外对设备进行检查，并确认工作完成后，方可离开高压配电室。
3. 对设备进行安全状态记录，包括设备运行情况、维修情况等，以备后续参考。
六、应急处理措施1. 在高压配电室发生事故时，应立即停止操作，并及时报告上级，执行应急预案。
高压配电室电气设备操作规程
高压配电室电气设备操作规程1客观的正确操作配电室高压供电设备，为公司生产提供可靠的配电、控制和保护，满足生产的需要。
2 适用范围本程序仅适用于富泰硅配电室高压供电系统。
3 程序内容3.1全体的4.1.1 高压电气设备是指电压10KV以上的高压送、配电及用电设备，高压电气设备的操作必须由岗位操作员操作。
4.1.2 操作员必须熟悉设备性能、功能、安装及工艺流程等情况。
4.1.3 岗位操作人员必须熟悉国家和行业电气操作及安全操作规程。
4.1.4 岗位操作人员必须持证上岗，严禁无证上岗，以确保人身及设备安全。
4.1.5 岗位操作人员必须学习并严格执行公司规定《电气操作票、工作票管理办法》。
4.2 高压配电系统概述：石横焦化高压系统所使用的是KYN28A-12Z型铠装移开式户内交流金属封闭开关设备，它适用于三相交流50HZ电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
柜体尺寸为：800*1500*2300mm。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。
各隔室间防护等级都达到IP2X，除断电器室外，其它三个隔室都分别有其泄压通道。
断路器手车采用VS1型真空断路器，合分闸机构采用弹簧操作机构。
断路器手车、高压柜体和电磁装置的锁定装置一起使用，完全能满足高压开关柜的“五防”功能，即：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线；防止带接地线合隔离开关；防止人员误入带电间隔。
高压配电系统设备组成：高压配电系统包括电源进线柜、母线联络柜、备自投装置、变压器出线柜、电动机出线柜组成。
焦化公司配电系统均由10kV两路电源供电，其中201配电室两路进线引自集团公司5号变电站，分别为工段动力变压器、空气压缩机、循环氨水泵、化产循环水泵、制冷循环水泵、出焦风机、冷冻水泵、煤气鼓风机、溶液循环泵、生化处理、高压变频器柜等提供高压电源；202两路电源引自干熄焦高压配电室，分别为工段动力变压器、管带机电动机、可逆式破碎机提供高压电源；干熄焦配电室10kV这两个电源来自发电厂的鼓风机高压配电室，分别为干熄焦动力变压器、循环冷却风机、202变电所提供高压电源。
配电室电工安全操作规程(三篇)
配电室电工安全操作规程第一章总则第一条为了保障配电室电工的人身安全和设备安全，规范配电室电工的操作行为，特制定本规程。
第二章配电室电工的资格要求第二条配电室电工应具备下列资格要求：1. 具备中专及以上学历，具备相关电工证书；2. 通过电工安全操作培训并取得合格证书；3. 具备操作配电设备的相关工作经验。
第三章工作前的准备第三条电工在工作之前应仔细检查工作场所的环境和设备的运行状态，确保工作环境和设备安全。
第四条工作前应进行正确的穿戴和佩戴个人防护装备，包括安全帽、防护鞋、隔热手套等，同时确保个人安全。
第四章电源操作第五条在进行电源操作之前，电工应先查明电源的位置和相应的断路器状态。
禁止在未确定电源已经断开的情况下进行操作。
第六条在进行电源接通时，应确保操作正确并且操作人员远离高压设备。
第七条禁止在电源接通状态下进行修复、调试、维护等工作，必须将电源断开后方可进行上述工作。
第五章配电设备的操作第八条在进行配电设备操作前，电工应仔细阅读设备操作手册，了解设备的操作方法和注意事项。
第九条在进行设备操作前，应检查设备的运行状态和各个部件的完好情况。
第十条禁止在设备运行状态下进行维修、更换、连接操作，必须先将设备停止后，确保设备无电才可进行上述操作。
第六章紧急情况的处理第十一条在紧急情况下，电工应保持冷静，立即采取相应的应急措施，并及时向上级报告。
第十二条禁止在紧急情况下盲目行动，必须按照相应的应急预案进行处置。
第十三条在紧急情况下，电工应配合其他相关人员进行紧急救援，并遵循救援原则进行行动。
第七章工作结束的整理第十四条在工作结束后，电工应及时清理工作现场，并做好仪器设备的整理和维护工作。
第十五条离开工作现场前，电工应确认所操作设备已经停止运行，并且电源已经断开。
第八章法律和责任第十六条在违反本规程的操作行为中造成后果的，电工应承担相应的法律责任和安全责任。
第十七条电工应积极参加安全培训，提高安全意识，熟悉操作规程，切实履行安全责任。
高压配电室操作规程
高压配电室操作规程高压配电室是电力系统的重要组成部分，负责将电能从变电所输送到用户终端。
为了确保高压配电室的安全和可靠运行，制定了一系列操作规程。
以下是高压配电室操作规程的相关内容。
一、出入高压配电室的注意事项1. 所有进入高压配电室的人员必须佩戴防静电服，穿戴绝缘鞋，并接受相关安全培训。
2. 进入高压配电室前必须检查个人防护装备的完好性，确保防护手套、眼镜等的有效性，防止电击危险。
3. 进入高压配电室前必须戴好安全帽，确保头部安全。
二、高压开关操作注意事项1. 高压开关的操作必须由熟悉操作规程的人员进行，不得擅自操作或者将操作权限交接给未经培训的人员。
2. 在操作高压开关之前必须切断相关电源，并确保开关处于“断开”位置。
3. 操作高压开关时，必须用干燥的手套握住手柄，并保持良好的体力和注意力，确保开关操作的准确性和安全性。
4. 操作高压开关时，必须按照规定的顺序进行，遵守规定的操作步骤，不得随意操作。
三、高压设备巡检注意事项1. 高压设备巡检必须定期进行，确保设备的正常运行和安全性。
2. 巡检时必须戴好安全帽、防护手套，并使用专用绝缘杆，避免电击。
3. 巡检过程中，必须仔细观察设备的运行状况，检查设备是否出现异常现象，如温升过高、异响等，及时报修。
4. 巡检过程中，必须注意设备周围的安全状况，确保设备的周围通道畅通，设备周围不得存放杂物。
5. 巡检结束后，必须填写巡检记录，并保存好相关材料。
四、应急处理注意事项1. 在高压配电室发生火灾或其他紧急情况时，必须迅速采取措施进行处理。
2. 发生火灾时，必须立即切断与火灾相关的电源，并用灭火器、灭火泡沫等进行灭火。
3. 在紧急情况下，必须采取相应的应急措施，如报警、疏散人员等。
4. 处理紧急情况时，必须保持冷静，按照预先制定的应急预案进行处理。
五、高压配电室的日常管理1. 高压配电室必须保持清洁、干燥，设备周围不得堆放任何杂物。
2. 高压配电室必须定期进行维护和检修，发现问题及时修复。
配电室操作规程
配电室操作规程一、概述配电室是电力系统中的重要设施，用于对电能进行分配和控制。
为了确保配电室的安全运行，提高工作效率，制定配电室操作规程是必要的。
本文将详细介绍配电室操作规程的内容和要求，以确保操作人员正确、安全地进行工作。
二、配电室操作人员要求1. 操作人员必须具备相关的电力知识和技能，并经过专业培训合格。
2. 操作人员应严格遵守安全操作规程，保持良好的操作习惯。
3. 操作人员应熟悉配电室的设备和仪器，并能正确使用。
三、配电室操作准备1. 操作人员在进入配电室前，应佩戴防静电工作服和安全帽，并检查其完好性。
2. 操作人员应检查配电室的通风设备和照明设备是否正常运行。
3. 操作人员应检查配电室的温湿度是否在正常范围内。
四、配电室操作流程1. 操作人员应按照操作规程的要求，挨次进行以下操作：a. 检查配电室的主开关和分支开关是否处于断开状态。
b. 检查配电室的仪表和设备是否正常运行。
c. 检查配电室的电缆和绝缘体是否有损坏或者异常。
d. 检查配电室的漏电保护器和过载保护器是否正常工作。
e. 检查配电室的接地系统是否可靠。
f. 检查配电室的消防设备是否齐全并处于可用状态。
2. 操作人员在操作过程中应注意以下事项：a. 禁止在配电室内吸烟或者使用明火。
b. 禁止在配电室内存放易燃、易爆物品。
c. 禁止在配电室内进行无关的工作或者活动。
d. 禁止在配电室内随意触摸设备或者调整开关。
e. 禁止在配电室内使用损坏的工具或者设备。
f. 禁止在配电室内进行未经授权的操作。
g. 禁止在配电室内进行违反安全规定的行为。
五、应急处理1. 在发生紧急情况时，操作人员应即将采取以下措施：a. 关闭配电室的主开关和分支开关。
b. 使用灭火器或者其他消防设备控制火灾。
c. 疏散人员并报警求助。
2. 操作人员应定期参加应急演练，提高应对紧急情况的能力和反应速度。
六、配电室操作记录1. 操作人员应按规定填写配电室操作记录，记录每次操作的时间、内容和结果。
高低压配电室安全操作规程
高低压配电室安全操作规程高低压配电室是供电系统中非常重要的组成部分，为了保障工作人员的人身安全和电力设备的正常运行，必须制定严格的安全操作规程。
下面是一份高低压配电室安全操作规程：一、一般规定1. 工作人员无论何时进入配电室都必须穿戴工作服和防护装备，包括绝缘手套、绝缘靴、安全帽和护目镜等。
2. 配电室的出入口必须保持畅通，不得阻塞或存放杂物。
3. 不得在配电室内进行任何形式的火种和明火作业。
4. 工作人员应定期参加安全培训和演练，了解配电室的相关规定和操作流程，提高安全意识和应急处置能力。
二、进入与离开配电室1. 进入配电室前，必须提前通报运维管理人员，并经过其同意，并按照规定的程序进入。
2. 进入配电室时必须携带工作证，并在进入登记簿上签名。
3. 进入配电室前，工作人员必须检查自己的防护装备是否完好，并确保能正常使用。
4. 离开配电室时，必须及时关掉所有电源开关，并清理现场，确保安全出场。
三、操作规程1. 不得擅自拆卸、修理或更换高低压设备，必须由特定的维护人员进行。
2. 在进行操作之前，必须确保设备电源已切断，并进行可靠的截锁，防止误操作导致电击事故。
3. 在进行设备检修或维护时，必须使用绝缘工具，禁止直接接触电源或触摸设备内部导体。
4. 操作时必须保持手部和地面的干燥，并确保不带带电物体进入配电室。
5. 在操作过程中，必须按规定的操作程序进行，禁止盲目操作或试验设备的极限性能。
6. 发生火灾或设备故障时，必须立即切断电源并报告运维管理人员。
禁止擅自使用灭火器进行扑救。
四、特殊情况处理1. 配电室内如出现异常响声、异味、烟雾、火花等凡非正常现象，应及时切断电源并报告运维管理人员。
2. 配电室内如发生漏电、过电压等电器事故，应遵循“人走为先，事后分析”的原则，及时报告并寻求专业人员的帮助。
3. 配电室内如有未能及时排除的故障或隐患，应采取安全防护措施，并切断电源，以保障人员的安全。
以上是高低压配电室安全操作规程，工作人员必须严格按照这些规程进行操作，保持工作环境的安全和设备的可靠运行。
配电室安全操作规程
配电室安全操作规程
一、前言
配电室是电力系统中至关重要的一环，正确的操作规程对于保障安全具有至关
重要的意义。
本文将介绍配电室的安全操作规程，希望能够引起每位操作人员的高度重视。
二、配电室基本要求
1.配电室必须保持通风良好，定期进行清洁和检查。
2.禁止在配电室内吸烟或使用明火。
3.禁止在配电室内存放易燃、易爆物品。
三、配电室操作规程
3.1 准备工作
1.操作人员应核对工具设备完好，着装符合安全要求。
2.在操作前应确保已完成相关安全培训和考核。
3.2 操作流程
1.操作人员应依次操作断路器、隔离开关，确保所有装置处于断开状态。
2.操作人员应依据图纸或指示操作开关，调整电流大小，并注意观察运
行情况。
3.3 警示标志
1.配电室内应有清晰的警示标志，指明高压区域和危险警示。
2.操作人员应熟悉各种警示标志的含义，严格按照标志执行。
四、异常情况处理
1.若在操作过程中发现异常情况，应立即停止操作并向上级报告。
2.禁止擅自修改或维修设备，必要时，应请专业人员进行处理。
五、定期检查
1.配电室设备应定期进行检查和维护，确保设备完好。
2.定期对设备进行试验，检测设备性能和运行情况。
六、结束语
配电室是电力系统中的关键环节，正确的操作规程对于保障运行安全至关重要。
希望每位操作人员都能够严格按照规程进行操作，做好配电室安全工作。
以上是针对配电室的安全操作规程的相关内容，希望每位操作人员都能认真遵守，共同维护安全。
配电室操作规程
配电室操作规程配电室是电力系统中的重要组成部分，主要用于变压器的接线和电能传输。
正确操作配电室不仅可以确保电力系统的安全稳定运行，还可以防止火灾等事故的发生。
本文将介绍配电室的操作规程，以保障电力系统的安全运行。
一、配电室的安全规定1.禁止吸烟、带火柴、打火机等易燃物品进入配电室。
2.禁止在配电室内存放易燃、易爆、腐蚀性物品等危险品。
3.禁止在配电室内进行打闹、抽奖等活动。
4.禁止未经授权的人员进入配电室。
5.禁止在配电室内进行修理、改装等操作，必须由专业人员进行。
二、配电室的操作规程1.配电室内必须佩戴绝缘鞋、绝缘手套等防护用品。
2.在进入配电室前，必须检查安全门、安全开关等设备是否完好。
3.在进行配电室操作前，必须对配电室内的电力设备进行检查，确保设备正常运行。
4.在进行配电室操作时，必须按照标准操作流程进行，不得随意调整设备。
5.在进行配电室操作时，必须注意电器设备的电压、电流等参数，确保设备正常运行。
6.在进行配电室操作时，必须注意安全距离，避免接触高压设备。
7.在进行配电室操作时，必须保持清醒头脑，不得饮酒、吸毒等。
8.在进行配电室操作时，必须注意通风，确保配电室内空气流通。
9.在进行配电室操作时，必须对设备进行标记，以便于后续操作。
10.在进行配电室操作时，必须按照规定的时间进行操作，不得超时操作。
三、配电室的日常维护1.定期对配电室内的设备进行检查，确保设备正常运行。
2.定期清洁配电室内的设备，确保设备表面清洁、干燥。
3.定期更换配电室内的电缆、接线等设备，确保设备正常运行。
4.定期维护配电室内的设备，确保设备性能稳定。
5.定期对配电室内的安全设备进行检查，确保设备正常运行。
四、配电室的紧急处理1.在配电室发生火灾等紧急情况时，必须立即切断电源。
2.在配电室发生火灾等紧急情况时，必须立即报警，联系相关部门处理。
3.在配电室发生火灾等紧急情况时，必须按照应急预案进行处理，确保人员安全。
配电室电工操作规程4篇
配电室电工操作规程4篇1【第1篇】电气控制室及配电室电工安全操作规程1、值班电工必须遵守电工作业一般规定,熟悉供电系统和配电室各种设备的性能和操作方法,并具备在异常情况下采取措施的能力。
2、停电拉闸操作必须按照负荷侧刀闸、母线侧刀闸的顺序依次操作,送电合闸的顺序与此相反。
严防带负荷拉闸。
3、高压设备和大容量低压总盘上的倒闸操作,必须由两人执行,并由对设备更为熟悉的一人担任监护。
4、用绝缘棒拉合高压刀闸应戴防护眼睛和绝缘手套。
雨天操作室外高压设备时,绝缘棒应有防雨罩,还应穿绝缘靴站在绝缘站台上。
雷电时禁止进行倒闸操作。
5、电气设备停电后,在未拉闸和做好安全措施以前应视为有电,不得触及设备和进入遮栏,以防突然来电。
6、施工和检修需要停电或部分停电时,值班人员应该按照工作票要求做好安全措施,包括停电、验电、装设临时接地线、装设遮栏和悬挂警示牌,会同工作负责人现场检查确认无电,并交待附近带电设备位置和注意事项,然后双方办理许可开工签证,方可开始工作。
7、工作结束时,工作人员撤离,工作负责人应向值班人员交待清楚,并共同检查,双方办理工作终结签证,然后值班人员才可拆除安全措施,恢复送电。
严禁约时停,送电。
在未办理工作终结手续前,值班人员不准将施工设备合闸送电。
8、停电时必须切断各回路可能来电的电源,不能只拉开断路器就进行工作,而必须拉开隔离刀闸,使各回路至少有一个明显的断开点。
变压器与电压互感器必须从高低压两侧断开。
9、当验明设备确已无电压后,应立即将检修设备用导体接地并互相短路。
对可能送电至停电设备的各回路或可能产生感应电压的部分都要装设接地线。
接地线应用多股裸软铜线,截面面积不得小于25平方毫米。
接地线必须使用专用的线夹固定在导体上,严禁用缠绕的方法进行接地和短路。
装设接地线时必须先接好接地端,后接导体端,拆除时的顺序与此相反。
装拆接地线都应使用绝缘棒和戴绝缘手套。
装拆工作必须由两人进行。
不许检修人员自行装拆和变动接地线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 10KV配电室操作规程 第一章 总则 1. 操作原则 1.1 禁止带负荷分合隔离开关。 1.2 禁止带接地刀闸合闸送电。 1.3 直流操作电源低于188伏（85%）或高于242伏（110%）时，不宜用电动装置停送电，可改为手动操作。 2. 送电、停电的操作 2.1 送电：先依次将隔离开关合闸，再合断路器。 2.2 停电：先将断路器分闸，再分开隔离开关，最后合上隔离接地刀闸。 3. 停送电顺序 3.1 停电时：先停各馈出柜，再停电源柜。 3.2 送电时：先送电源柜，再依次送各馈出柜。 4. 断路器的操作 4.1 工控机后台操作或远方操作时，断路器的控制开关应置于“远方”位置。手动操作分、合断路器时，控制开关应置于“就地”位置。 4.2 由工控机进行分、合闸操作时，须一人操作，一人监护；操作时，确认无误后方可进行下一步骤操作。 4.3 严禁使用工控机做与监控无关的事情；如运行中工控机死机，可重启动恢复运行，如不能恢复运行应立即汇报调度处理。 5. 运行方式 5.1 本所设XX、XX两路电源，正常运行时，两路电源分别向两段母线供电， 2
单母线断路器分段运行，母联自动投入。母联柜处于热备用状态，当一路电源失压跳闸时，母联断路器自动投入，另一路电源带全部负荷 5.2 正常运行时，一级贯通馈出和综合贯通馈出柜分别经调压器供电。 5.3 一级（综合）贯通柜运行（需要与设计院沟通） 5.4 正常运行一级（综合）柜主供和备供时，均投入备投和重合闸。 5.5 一级（综合）本所主供，若故障跳闸，对方备投失败，本所重合失败时，应汇报调度，根据调度命令可强送一次。 5.6 一级（综合）区间开口施工运行时，该回路禁止投入重合闸。 第二章 操作细则 1. N07电源进线及联络（一）柜操作 1.1 N07电源进线及联络送电。 1.1.1 将N05引入及计量隔离开关合闸。 1.1.2 确认N15断路器分闸位 1.1.3 确认电源电压正常后，方可操作。 1.1.4 将N09母互柜隔离合闸 1.1.5 将N07隔离合闸 1.1.6 将N07电源进线及联络断路器合闸 1.2 N07电源进线及联络停电 1.2.1 将N07电源进线及联络（一）断路器分闸。 1.2.2 将N07电源进线隔离分闸、将N09母互隔离分闸。 1.2.3 将N07电源进线隔离、将N09母互隔离合至接地位置 1.3 电源进线及联络（一）柜失压，母联自投成功。 3
1.3.1 确认贯通柜均由对方所供电。 1.3.2 确认保护信号并复归。 1.3.3 汇报调度。 2. N08电源进线及联络（二）电源柜操作 2.1 N08电源进线及联络送电。 2.1.1 将N06引入及计量隔离开关合闸。 2.1.2 确认N15断路器在分闸位 2.1.3 确认电源电压正常后，方可操作。 2.1.4 将N10母互柜隔离合闸 2.1.5 将N08隔离合闸 2.1.6 将N08电源进线及联络断路器合闸 2.2 N08电源进线及联络停电 2.2.1 将N08电源进线及联络（一）断路器分闸。 2.2.2 将N08电源进线隔离分闸、将N10母互隔离分闸。 2.2.3 将N08电源进线隔离、将N10母互隔离合至接地位置 2.3 电源进线及联络（一）柜失压，母联自投成功。 2.3.1 确认贯通柜均由对方所供电。 2.3.2 确认保护信号并复归。 2.3.3 汇报调度。 3. 一级负荷贯通调压器柜的操作 3.1 合闸送电。 3.1.1 依次将N17隔离开关N19隔离开关合闸 4
3.1.2 将N17断路器合闸。 3.1.3 送点完成 3.2 分闸停电。 3.2.1 确认一级负荷贯通（一）、（二）由对方所供电，取消一级负荷贯通（一）、（二）柜备投和重合闸。 3.2.2 将N17贯调柜断路器分闸。 3.2.3 依次将N17贯调柜隔离开关、N19母互柜分闸，并打至接地位 3.3 一级负荷贯通调压器柜事故跳闸。 3.3.1 确认一级负荷贯通（一）、（二）对方所备投成功，取消一级负荷贯通（一）（二）柜备投和重合闸。 3.3.2 根据调度命令，将贯调柜强送一次。 3.3.3 确认保护信号并复归，汇报调度。 4. 综合贯通调压器柜的操作 4.1 合闸送电。 4.1.1 依次将N18隔离开关N20隔离开关合闸 4.1.2 将N18断路器合闸。 4.1.3 送电完成 4.2 分闸停电。 4.2.1 确认综合负荷贯通（一）、（二）由对方所供电，取消综合负荷贯通（一）、（二）柜备投和重合闸。 4.2.2 将N18贯调柜断路器分闸。 4.2.3 依次将N17贯调柜隔离开关、N19母互柜分闸，并打至接地位 5
4.3 综合负荷贯通调压器柜事故跳闸。 4.3.1 确认综合负荷贯通（一）、（二）对方所备投成功，取消综合负荷贯通（一）（二）柜备投和重合闸。 4.3.2 根据调度命令，将贯调柜强送一次。 4.3.3 确认保护信号并复归，汇报调度。 5. 一级负荷贯通（一）柜的操作 5.1 送电。 5.1.1 确认一级负荷贯通母线三相电压正常，一级负荷贯通（一）线路无电压时方可操作。 5.1.2 将N21一级负荷贯通（一）柜隔离开关合闸。 5.1.3 将N21一级负荷贯通（一）柜断路器合闸。 5.1.4 送电完成 5.2 停电。 5.2.1 联系对方所做好备投准备。 5.2.2 退出一级负荷贯通（一）柜备投和重合闸。 5.2.3 将一级负荷贯通（一）柜 断路器分闸。 5.2.4 将一级贯通（一）柜隔离分闸并打至接地位 5.2.5 确认对方所备投成功，线路电压正常。 5.2.6 汇报调度 6. 一级负荷贯通（二）柜的操作 6.1 送电。 6.1.1 确认一级负荷贯通母线三相电压正常，一级负荷贯通（二）线路无 6
电压时方可操作。 6.1.2 将N23一级负荷贯通（二）柜隔离开关合闸。 6.1.3 将N23一级负荷贯通（二）柜断路器合闸。 6.1.4 送电完成 6.2 停电。 6.2.1 联系对方所做好备投准备。 6.2.2 退出一级负荷贯通（二）柜备投和重合闸。 6.2.3 将一级负荷贯通（二）柜 断路器分闸。 6.2.4 将一级负荷贯通（二）柜隔离分闸并打至接地位 6.2.5 确认对方所备投成功，线路电压正常。 6.2.6 汇报调度 7. 综合负荷贯通（一）柜的操作 7.1 送电。 7.1.1 确认综合负荷贯通母线三相电压正常，综合负荷贯通（一）线路无电压时方可操作。 7.1.2 将N22综合负荷贯通（一）柜隔离开关合闸。 7.1.3 将N22综合负荷贯通（一）柜断路器合闸。 7.1.4 送电完成 7.2 停电。 7.2.1 联系对方所做好备投准备。 7.2.2 退出综合负荷贯通（一）柜备投和重合闸。 7.2.3 将综合负荷贯通（一）柜 断路器分闸。 7
7.2.4 将综合贯通（一）柜隔离分闸并打至接地位 7.2.5 确认对方所备投成功，线路电压正常。 7.2.6 汇报调度 8. 综合负荷贯通（二）柜的操作 8.1 送电。 8.1.1 确认综合负荷贯通母线三相电压正常，综合负荷贯通（二）线路无电压时方可操作。 8.1.2 将N24综合负荷贯通（二）柜隔离开关合闸。 8.1.3 将N24综合负荷贯通（二）柜断路器合闸。 8.1.4 送电完成 8.2 停电。 8.2.1 联系对方所做好备投准备。 8.2.2 退出综合负荷贯通（二）柜备投和重合闸。 8.2.3 将综合负荷贯通（二）柜 断路器分闸。 8.2.4 将综合负荷贯通（二）柜隔离分闸并打至接地位 8.2.5 确认对方所备投成功，线路电压正常。 8.2.6 汇报调度 9. 馈出（二）柜的操作 9.1 合闸送电。 9.1.1 将N11馈出（二）柜隔离开关合闸 9.1.2 将N11馈出（二）柜断路器合闸 9.1.3 送电完成，汇报调度。 8
9.2 分闸停电。 9.2.1 将N11馈出（二）柜断路器分闸。 9.2.2 将N11馈出（二）柜隔离开关分闸。 9.2.3 汇报调度。 10. 馈出（四）柜的操作 10.1.1 将N13馈出（四）柜隔离开关合闸 10.1.2 将N13馈出（四）柜断路器合闸 10.1.3 送电完成，汇报调度。 10.2 分闸停电。 10.2.1 将N13馈出（四）柜断路器分闸。 10.2.2 将N13馈出（四）柜隔离开关分闸。 10.2.3 汇报调度。 11. 馈出（一）柜的操作 11.1.1 将N12馈出（一）柜隔离开关合闸 11.1.2 将N12馈出（一）柜断路器合闸 11.1.3 送电完成，汇报调度。 11.2 分闸停电。 11.2.1 将N12馈出（一）柜断路器分闸。 11.2.2 将N12馈出（一）柜隔离开关分闸。 11.2.3 汇报调度。 12. 馈出（三）柜的操作 12.1.1 将N14馈出（三）柜隔离开关合闸
