2020年上海浦东新区中考物理一模试题及答案
浦东新区2019年中考一模
理化试卷
(满分150分，考试时间100分钟)
物 理 部 分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题(共16分)
下列各题均只有一个正确选项，请在答题纸的相应位置写上答案。
1．在下列科学家中，其名字作为我们所学物理量单位的是 ( )
A．托里拆利 B．阿基米德 C．帕斯卡 D．伽利略
2．以下用电器正常工作时的电功率最接近1瓦的是 ( )
A．白炽灯 B．手电筒 C．电冰箱 D．电饭锅
3．下列各现象中，与大气压强无关的是 ( )
A．压路机压路 B．吸管吸饮料 C．抽水机抽水 D．钢笔吸墨水
4．阻值分别为10欧和20欧的两个电阻并联，它们的总电阻 ( )
A．小于10欧 B．等于15欧 C．等于30欧 D．大于30欧
5．对于密度公式Vm的理解，下列说法中正确的是 ( )
A．相同质量，密度与体积成反比 B．相同体积，密度与质量成正比
C．同种物质，密度与质量成反比 D．同种物质，质量与体积成正比
6．下列事实中，最能说明压力作用效果跟受力面积有关的是 ( )
A．相同形状的实心铜块和铁块放在同一海绵上，铜块产生的效果显著
B．同一个人站在水泥地上和沙坑中，在沙坑中会留下较深的脚印
C．同一块砖平放和竖放在沙面上，竖放时陷入沙中的程度较显著
D．行驶在同一泥地上的载重汽车，满载时在泥上的留下的痕迹深
7．在图1所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，电路中只有一处故障，且只发生
在灯L或电阻R上，则 ( )
R
V
L
A．若电压表有示数，一定为灯L短路
B．若电压表无示数，一定为灯L断路
C．若电压表有示数，一定为电阻R断路
D．若电压表无示数，一定为电阻R短路
8．甲、乙两个实心正方体分别放在水平地面上，它们对水平地面的压强相等，且ρ甲>ρ乙。若在它们上部沿水
平方向分别切去相同体积，则它们对地面压强变化量Δp甲、Δp乙的大小关系 ( )
A．Δp甲>Δp乙 B．Δp甲=Δp乙
C．Δp甲<Δp乙 D．都有可能
二、填空题(共26分)
请将结果填入答题纸的相应位置。
9．教室内日光灯正常工作的电压为 (1) 伏，日光灯与电风扇之间是 (2) 连接的，日光灯上标有“40W”
的字样，它表示日光灯的 (3) 为40W。
10．物体 (4) 上受到的压力叫压强。某同学站在水平地面上时，他对地面的压强约为2×104 (5) ；若他由
站立改为在水平地面上行走时，对地面的压强将 (6) (选填“变大”、“不变”或“变小”)。
11．某阻值为10欧的定值电阻连在一节新干电池两端，则它两端的电压为 (7) 伏，，通过它的电流是 (8) 安；
若把它连在3伏的电源两端，它的电阻为 (9) 欧。
12．物理知识在生产和生活中有着广泛应用，在图2(A)中的茶壶相当于一个 (10) ；图2(B)中的铁路钢轨
辅设在枕木上，是为了减小对路基的 (12) ；图2(C)所示是用来测量用户消耗 (12) 的仪表。
13．如图3所示，我国的“蛟龙”号潜水器完全潜入水中后，随着潜水深度的增大，潜水器受到海水的压强将
(13) ，海水对潜水器的浮力 (14) (均选填“增大”、“减小”或“不变”)。当它创纪录地突破5000米深处时，海水对
它的压强为 (15) 帕(海水的密度取水的密度值)。
14．某导体两端的电压为3伏，通过的电流为0.3安，则10秒内通过它的电量为 (16) 库，电流所做的功为 (17)
焦。若把它接在6伏的电源两端，通过它的电流将 (18) (选填“变大”、“不变”或“变小”)。
15．在图4所示电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右
移动时，电流表A1示数将 (19) ；电压表V示数跟电流表A示数的比值 (20) 。(均选
填“变小”、“不变”或“变大”)
16．在探究浮力的大小与哪些因素有关的实验中，某小组同学用若干个完全相同的塑
料块分别浸入水和酒精中，实验过程如图5所示。已知ρ水>ρ酒精。
图1
图2 (A) (B) (C) 图3
图4
0
2
1
3 5 4 0 2 1 3 5 4 0 2 1 3 5 4 0 2 1 3 5 4 0 2 1 3 5 4 0 2 1 3 5 4 0 2 1 3 5 4 0 2 1 3 5 4 0 2
1
3
5
4
0
2
1
3
5
4
0
2
1
3
5
4
0
2
1
3
5
4
R2
R1
A
1
A
S
V
P

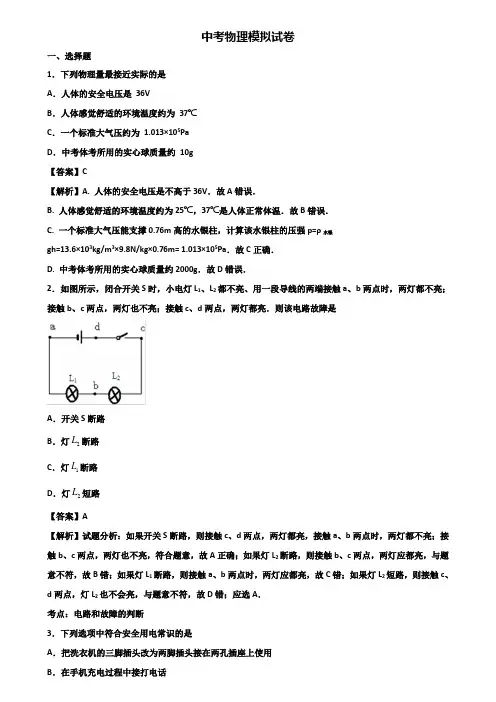

〖汇总3套试卷〗上海市浦东新区2020年中考多校联考物理试题
中考物理模拟试卷一、选择题1．下列物理量最接近实际的是A．人体的安全电压是36VB．人体感觉舒适的环境温度约为37℃C．一个标准大气压约为1.013×105PaD．中考体考所用的实心球质量约10g【答案】C【解析】A. 人体的安全电压是不高于36V．故A错误．B. 人体感觉舒适的环境温度约为25℃，37℃是人体正常体温．故B错误．C. 一个标准大气压能支撑0.76m高的水银柱，计算该水银柱的压强p=ρ水银gh=13.6×103kg/m3×9.8N/kg×0.76m= 1.013×105Pa．故C正确．D. 中考体考所用的实心球质量约2000g．故D错误．2．如图所示，闭合开关S时，小电灯L1、L2都不亮、用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点，两灯也不亮；接触c、d两点，两灯都亮．则该电路故障是A．开关S断路B．灯2L断路C．灯1L断路D．灯2L短路【答案】A【解析】试题分析：如果开关S断路，则接触c、d两点，两灯都亮，接触a、b两点时，两灯都不亮；接触b、c两点，两灯也不亮，符合题意，故A正确；如果灯L2断路，则接触b、c两点，两灯应都亮，与题意不符，故B错；如果灯L1断路，则接触a、b两点时，两灯应都亮，故C错；如果灯L2短路，则接触c、d两点，灯L2也不会亮，与题意不符，故D错；应选A．考点：电路和故障的判断3．下列选项中符合安全用电常识的是A．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用B．在手机充电过程中接打电话C．家庭电路中，电灯开关应串联在火线与电灯之间D．当空气开关自动断开后，不做任何检查就立即闭合开关【答案】C【解析】A、把洗衣机的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故A错误；B、手机在充电过程中接打电话，不仅对手机电池寿命有所损害，而且有一定几率发生手机爆炸的可能性，故B错误；C、在家庭电路中，控制电灯的开关应该接在火线和灯泡之间．只有开关接在火线与电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人触及灯泡与火线构成通路，发生触电事故，故C正确；D、当空气开关自动断开后，说明电路中电流超过额定电流，这时应考虑电路中的总功率过大引起的，还是某用电器接通时发生了短路，应检查电路中是否存在安全隐患，所以不能不做任何检查就立即闭合开关，故D错误．4．关于如图所示四幅图片的说法中，正确的是（）A．图片A所示的实验表明，真空不能传声B．图片B所示的实验表明，频率越高，音调越低C．图片C所示的实验表明，噪声可以在人耳处减弱D．图片D中的蝙蝠利用发出的光来导航【答案】A【解析】A、图片所示的实验闹铃的声音听不到，因为它周围接近真空，真空不能传声，故A正确；B、图片所示的实验表明，声音响度的大小与振幅的关系，故B错误；C、图片所示的实验即可研究声音是由物体的振动产生的，也可研究声音的音调与频率的关系，故C错误；D、图片中的蝙蝠利用发出的超声波导航，而不是电磁波，故D错误。
2020年上海中考物理一模动态电路
图1R 1AS PVR 2图3R 2 R 1SV AP 三、动态电路1、（长宁和金山）如图2所示电路中，电源电压不变。
闭合开关、滑动变阻器滑片P 向右移动时，下列关于各电表示数的判断中正确的是A ．A 1示数变小 B.V 示数变大C ．V 与A 示数的比值变大D ．V 与A 示数的乘积不变2、（杨浦）在图3所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 1的滑片P 由中点向右端移动时，变大的是A ．电压表V 的示数B ．电压表V 示数与电流表A 示数的比值C ．电流表A 的示数D ．电压表V 示数与电流表A 示数的乘积3、（杨浦）在图5所示的电路中，电源电压保持不变。
当开关S 从断开到闭合，电压表V 的示数 （16） ，电流表A 的示数 （17） 。
闭合开关S ，向左移动滑动变阻器滑片P 的过程中电压表V 示数与电流表A 示数的比值 （18） 。
（均选填“变大”、“变小”或“不变”）4、（徐汇）在图3所示的电路中，电源电压保持不变。
闭合开关S ，向左移动滑动变阻器滑片P 的过程中，变大的是 A ．电流表A 与A 1示数的差值 B ．电压表V 示数与电流表A 1示数的比值 C ．电压表V 示数与电流表A 1示数的乘积 D ．电压表V 示数与电流表A 示数的乘积5、（松江）在图3所示的电路中，电源电压保持不变。
闭合开关S ，滑动变阻器滑片P 向右移动的过程中，下列数值一定变大的是 A ．电压表V 的示数B ．电流表A 2的示数C ．电流表A 2与电流表A 1示数的比值D ．电压表V 与电流表A 示数的比值6、（普陀）在图2所示的电路中，电源电压保持不变。
可能使电压表示数与电流表示数同时变小的操作是 A ．闭合开关S B ．移动R 2的滑片C ．用阻值更大的电阻替换R 1D ．用阻值更小的电阻替换R 1图5SVR 2R 1P A图3R 1 P ASVR 2 A 2A 1R 1 VA SR 2P 图2A 17、（浦东新区）如图1所示的电路中，电源电压保持不变。
上海市2020年中考物理一模试卷(II)卷
上海市2020年中考物理一模试卷（II）卷姓名:________ 班级:________ 成绩:________一、单项选择题：（本题7小题，每小题3分，共21分．每小题只有一 (共7题；共18分)1. （3分）在如图所示的物理学家中，以其名字命名为电功率单位的是（）A . 伽利略B . 瓦特C . 安培D . 牛顿2. （2分）关于光现象，下列说法错误的是（）A . 影子是由于光的直线传播形成的B . 物体在平面镜中成正立、等大的实像C . 光从空气射入水中后传播速度会变小D . 太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散3. （3分） (2016八下·深圳期末) 甲体重大、乙手臂粗、丙手臂长，三位同学用同一个拉力器比试臂力，结果每个人都能把手臂撑直，则下列说法中正确的是（）A . 甲所用拉力大B . 乙所用拉力大C . 丙所用拉力大D . 甲乙丙所用拉力一样大4. （2分） (2017八下·如皋期中) 如皋城区推行公共自行车免费使用政策，不仅给市民的出行带来方便，而且低碳环保，下列说法中正确的是（）A . 增大座垫面积能减小人对座垫的压力B . 增大座垫面积能增大人对座垫的压强C . 自行车拐弯时快慢不变，此过程受到非平衡力的作用D . 人骑车在水平路面前进，车受到的重力与地面对它的支持力相互平衡5. （3分） (2020八下·长沙月考) 小明发现蹦极运动中只受到两个力的作用（不计空气阻力），重力大小不变，而弹性绳的弹力是变化的。
蹦极运动的过程是利用弹性绳捆住人的脚，从高处p跳下，人到a处时刚好拉直弹性绳，人继续向下运动到最低点c后又返回向上运动，如此反复，最终停在b位置。
在开始下降时，经过pa段、ab段、bc段的过程中，人的运动情况分析错误的是（）A . pa段加速运动B . ab段加速运动C . bc段减速运动D . a点速度最大6. （2分）(2017·临沂) 将两物体分别挂在弹簧测力计下，让它们同时浸没在水中时，两弹簧测力计示数的减小值相同，则这两物体必定有相同的（）A . 溶度B . 体积C . 质量D . 重量7. （3分） (2017九上·通州期末) 如图所示，电源电压为6V且保持不变，定值电阻R0=20Ω，在开关S闭合的情况下，下列说法中正确的是（）A . 在a、b两点间接入一个“3V0.5A”的小灯泡，小灯泡能正常发光B . 在a、b两点间接入一个量程为0～0.6A的电流表，电流表的示数为0.2AC . 在a、b两点间接入一个阻值为10Ω的定值电阻R，则R0两端的电压为4VD . 在a、b两点间接入一个阻值为10Ω的定值电阻R，电路消耗的总电功率为1.8W二、填空题：（本题7小题，每空1分，每小题3分，共21分） (共7题；共21分)8. （3分） (2018九下·弥勒月考) 中考期间学校周围路段禁止鸣喇叭这是在________减弱噪声，用超声波打结石是因为声波具有________。
2020届沪科版中考物理一模试卷
2020届沪科版中考物理一模试卷一、选择题 (共11题；共22分)1. （2分）下列运动物体中，平均速度有可能为20m/s的是（）A . 在平直公路上行驶的汽车B . 正在快速爬行的蚂蚁C . 正在进行比赛的短跑运动员D . 在高空中正常飞行的波音747飞机2. （2分）晴天在茂密树荫的地面上，常会看到许多圆形的光斑，这些光斑是（）A . 树叶间小孔的像B . 太阳的像C . 太阳的影子D . 树叶的影子3. （2分）下列说法正确的是（）A . 物体的内能跟物体的运动有关B . 两物体接触时，没有发生热传递是由于它们具有相同的热量C . 物体对外做功，物体的内能通常会减少D . 温度高的物体放出热量一定多4. （2分）如图所示的事例中，不是通过做功来改变物体内能的是（）A . 钻木取火B . 铁丝反复折弯处发热C . 烧水时温度升高D . 下滑时臀部发热5. （2分）（2015•泰州）开发和利用清洁能源是我国社会发展面临的重要课题，以下属于清洁能源的是（）A . 天然气B . 煤C . 石油D . 太阳能6. （2分）如图所示的两个电路，它们的电源电压相等．闭合开关S，当滑动变阻器的滑片P都向左移时（）A . L1和L2都变亮B . L1亮度不变、L2变亮C . L1亮度不变、L2变暗D . L1变亮，L2变暗7. （2分）如图所示，是一种指甲刀的结构示意图，下列说法正确的是（）A . ABC是一个省力杠杆B . D处刀刃较薄，可以增大压力C . 杠杆ABC上有粗糙的花纹，可以减小摩擦D . 指甲刀只有两个杠杆，一个省力杠杆，一个费力杠杆8. （2分）（2015•绵阳）如图所示，两完全相同的实心物体A，B通过细绳系于可绕O点转动的轻质杠杆MON 的两端，其中物体A置于水平地面上，物体B悬于空中，两物体均保持静止，杠杆在水平位置保持平衡，已知两细绳均沿竖直方向，OM：ON=3：2，物体A，B都是高为10cm的长方体，其密度为0.9×103 kg/m3 ，取g=10N/kg，则物体A对水平地面的压强为（）A . 0B . 300PaC . 600PaD . 900Pa9. （2分）如图是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光．图中与这一过程的工作原理相同的是（）A . 导体在磁场中左右运动时，电流表指针偏转B . 验电器可以显示物体是否带电C . 不同的电磁铁下吸引的小铁钉数目不同D . 通电导体在磁场中受力运动10. （2分）（2013•南宁）2013年6月5日是第42个世界环境日，为了保护环境，低碳出行，一位学生表示学校离家不远，今后“谢绝”家长开轿车接送．下列关于轿车的说法正确的是（）A . 轿车使用的汽油是可再生能源B . 轿车行驶时，只要不鸣喇叭，就不会产生噪声C . 轿车上的收音机接收的信号是依靠电磁波传过来的D . 轿车上凸下平近似流线型的设计，使它行驶时，顶部受到气流的压强比底部大11. （2分）如图是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可实现冷水、温水、热水档之间的切换，若R2=2R1 ，水龙头在温水档正常工作时电功率为2000W，则它在热水档正常工作时的功率为（）A . 1000WB . 2000WC . 3000WD . 4000W二、填空题 (共3题；共6分)12. （2分）如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体．在光屏上得到清晰的像，拿一个近视眼镜给“眼睛”戴上，烛焰的像变得模糊．近视眼镜对光线有________ 作用，将光屏适当________ （填远离或靠近）凸透镜能使光屏上重新得到清晰像．13. （3分）我国“山东号”国产航母于2018年4月正式下水。

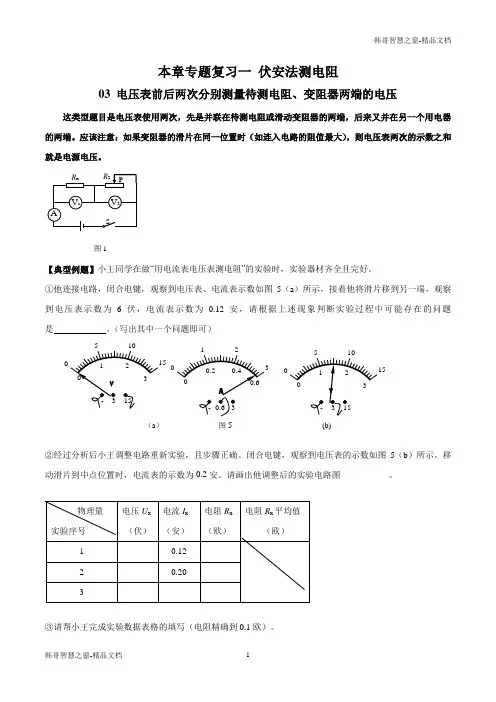

上海市2020年中考物理一模复习必刷题电压表前后两次分别测量待测电阻、变阻器两端的电压(解析版)
