2013-2014新版人教九年级物理第十六章_电压_电阻单元测试题及答案
1 电压 电阻
一、单项选择题
1、电源在电路中的作用是 （ ）
A．提供电流 B．提供电压
C．提供电量 D．既提供电压，也提供电流
2、在用电压表测量如图16-1所示电路中灯泡L两端的电压时，电压表应接在（ ）
A.a、b之间，a与电压表“+”接线柱连接
B.a、b之间，b与电压表“+”接线柱连接
C.c、d之间，c与电压表“+”接线柱连接
D.c、d之间，d与电压表“+”接线柱连接
3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是 （ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
4、下列用电器中，不需要变阻器的是 （ ）
A．调温电熨斗 B．电视机或收音机
C．无级调光书写台 D．普通家用的白炽电灯
5、关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
6、为了研究电阻跟哪些因素有关，实验中必须 （ ）
A．保持一个因素不变，改变其它因素，比较电阻中电流的大小
B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小
C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小
D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小
7、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是 （ ）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
8、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ）
A．将导线拉长后使用 B.将导线对折后使用
C. 给导线加热 D.改变导线中的电流
9、在图16-2所示的电路中，①②③④处的电表分别是（ ）
A.表①是电压表，表②③④是电流表
B.表①③是电压表，表②④是电流表
C.表①②是电压表，表③④是电流表
D.表①③④是电压表，表②是电流表
11、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 ( ) 图16-1
2 A．5V B．2．5V C. 1．3V D．11．5V
二．填空题
12、单位换算：
（1）0.22kV= V （2）3.8×105mV= V
（3）468000Ω＝ MΩ （4）1.1KΩ = Ω
13、请完成图16-4中甲、乙、丙、丁四表的读数。
甲图：量程 ；
分度值 ；
读数 。
乙图：量程 ；
分度值 ；
读数 。
丙图：量程 ；
分度值 ；
读数 。
丁图：量程 ；
分度值 ；
读数 。
14、把下列电源和所对应的电压值用直线连接起来：
蓄 电 池 220V
干 电 池 2V
家庭电路 不高于36V
动力线路 1.5V
对人体安全电压 380V
手机电池 3.7V
15、图16-5是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑动片向右移动时，接入电路中的电阻值是如何变化的？（选填“变大”、“变小”或“不变”）
图A连入电阻 ；
图B连入电阻 ；
图C连入电阻 ；
图D连入电阻 。
16、读出图16-6中两电阻箱的示数：
甲图的示数是 ；
乙图的示数是 。 图16-5
图16-6 图16-4
3 图16-7 17、做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行。
三、作图、实验题
18、如图16-7所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）（3分）按要求连接实物图。
（2）（3分）画出相应的电路图。
（3）连接电路时开关应处于___________（填“断开”或“闭合”）状态，变阻器的滑片应处于阻值_________（填“最大”或“最小”）处。
（4）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_________________________________；如发现电流表、电压表的指针均反偏，最简单的解决方法是______________________________；如移动滑片P发现两表示数均比较小且不变，则原因为 。
19、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关．
供她选择的导体如下表所示：
序号 材料 长度（m） 横截面积（mm2）
A 镍铬合金 0.8
0.5
B 锰铜 0.8 1
C 锰铜 0.8 0.5
D 锰铜 1.2 0.5
她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）：
(1)要验证猜想①，小芳同学应选择的两段导体是 和 ；
(2)要验证猜想②，小芳同学应选择的两段导体是 和 ；
(3)要验证猜想③，小芳同学应选择的两段导体是 和 ；
（4）这种物理研究方法，通常叫做 。

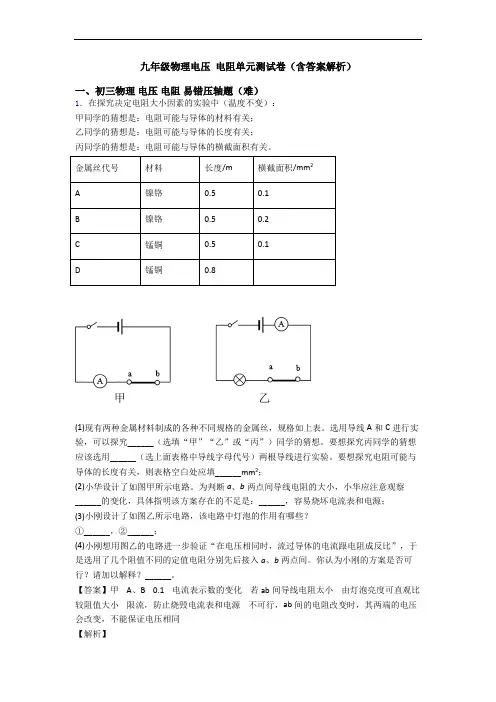

九年级物理电压 电阻单元测试卷(含答案解析)
九年级物理电压 电阻单元测试卷（含答案解析）
一、初三物理 电压 电阻 易错压轴题（难）
1．在探究决定电阻大小因素的实验中（温度不变）：
甲同学的猜想是：电阻可能与导体的材料有关；
乙同学的猜想是：电阻可能与导体的长度有关；
丙同学的猜想是：电阻可能与导体的横截面积有关。
金属丝代号 材料 长度/m 横截面积/mm2
A 镍铬 0.5 0.1
B 镍铬 0.5 0.2
C 锰铜 0.5 0.1
D 锰铜 0.8
(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；
(2)小华设计了如图甲所示电路。为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；
(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？
①______，②______；
(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。你认为小刚的方案是否可行？请加以解释？______。
【答案】甲 A、B 0.1 电流表示数的变化 若ab间导线电阻太小 由灯泡亮度可直观比较阻值大小 限流，防止烧毁电流表和电源 不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同
【解析】
【分析】
【详解】
(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。
[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。
人教版九年级全一册-第十六章-电压 电阻-同步练习(含答案)
1 / 13 人教版九年级全册-第十六章-电压，电阻-同步练习
一、单选题
1.如图所示的电路中，当S闭合后，电压表V
1示数为7V，V
2的示数为8V，若电源电压为12V，
则灯L
2两端的电压为（ ）
A. 4V B. 3V C. 5V D. 8V
2.如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭，若电路中只有一处故障，且只发
生在灯L或R上，现用一只规格相同且完好的灯替换灯L，正确的判断是（ ）
A. 若灯亮，则灯L一定断路 B. 若灯亮，则灯L一定短路
C. 若灯不亮，则电阻R一定断路 D. 若灯不亮，则电阻R一定短路
3.下列关于材料、技术及能源的说法中正确的是（ ）
A. 数码相机的图象传感器与处理芯片是由半导体材料制成的
B. 微波炉是利用电流的热效应来加热食品的
C. 我国海域深处蕴藏大量的“可燃冰”属于可再生能源
D. “华龙一号”第三代核电站是利用核聚变释放出的能量来发电的
4.如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则( )
A. 电压表被烧坏 B. 两只灯泡都将被烧坏 C. 灯L
1亮，灯L
2不亮 D. 电流表将被烧坏
5.小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，其中一
个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（ ）
2 / 13
A. L
1短路 B. L
1断路 C. L
2短路 D. L
2断路
6.在图所示的电路中，闭合电键S ， 电路正常工作。一段时间后灯L熄灭，电路中只有一
处故障，且只发生在灯L或电阻R上，则 ( )
A. 若电压表有示数，一定为灯L短路 B. 若电压表无示数，一定为灯L断路
C. 若电压表有示数，一定为电阻R断路 D. 若电压表无示数，一定为电阻R短路
7.如图所示是小兰同学用伏安法测定灯泡电阻的电路图，当她闭合开关S时，发现电流表的
示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）
人教版九年级全一册物理第十六章 电压 电阻 期末复习题(含答案解析)
第 1 页 共 16 页 人教版九年级全一册物理第十六章 电压 电阻 期末复习题
一、单选题
1．下列关于电压的说法不正确的是
A．电压是形成电流的原因
B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
2．如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（ ）
A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压
B．只闭合开关S1和S2时，电压表和电流表能正常工作
C．只闭合开关S1和S2时，电压表示数为0
D．同时闭合开关S2和S3时，电路将发生短路
3．两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1∶I2=4∶3，则电阻R1和R2的两端电压之比为（ ）
A．4∶9 B．1∶1 C．3∶2 D．2∶3
4．如图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动。现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（ ）
A．电流表内部接线断了
B．灯L1灯丝断了
C．灯L2灯丝断了
D．电流表和两个电灯都坏了 第 2 页 共 16 页 5．有一段镍铬电阻丝，下列措施中能减小其电阻的是（ ）
A．增大它的长度 B．减小它两端电压
C．增大它的横截面积 D．减小通过它的电流
6．甲、乙两导体材料、温度相同，若R甲>R乙，则甲、乙两导体的长度L及横截面积S的大小情况，不可．．能．存在的是（ ）
A．S甲>S乙 L甲>L乙 B．S甲
C．S甲=S乙 L甲>L乙 D．S甲>S乙 L甲
7．将滑动变阻器按如图所示的方法连接，以下叙述正确的是（ ）
A．滑片向右滑动时，它的电阻增大
B．实验开始前滑片P应放在最左端
C．实验中经常用它来改变电路中的电流方向
D．用它来调节小灯泡亮度时，应将它和小灯泡并联
九年级物理全册第十六章《电压 电阻》测试卷-人教版(含答案)
九年级物理全册第十六章《电压 电阻》测试卷-人教版（含答案）
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．【原创题】下列关于电压和电压表的说法中，不正确的是( )
A．电压是电路中形成电流的原因
B．人体的安全电压不高于36 V
C．电压表不可以直接接在电源的两端
D．智能手机的电池电压大约为3.7 V
2．【2021·汕头金平区模拟】如图所示的电路图，各元件连接正确的是( )
3．【2021·深圳罗湖区一模】2021春晚舞台设置了154块超高清LED大屏幕分布于观众席后区上方，形似“穹顶”，每块屏幕可以呈现不同画面。下面说法正确的是( )
A．LED具有单向导电性，利用它可以判断电源正负极
B．每块LED屏幕画面的颜色由红、黄、蓝三种色条合成的
C．154块LED屏幕是串联在一起的
D．LED发光时，几乎不发热，属于超导体材料
4．【2021·佛山禅城区校级月考】如图所示，小明将A、B两种不同的金属片分别插入土豆里，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是( )
A．若断开开关，A、B两金属片间没有电压 B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
5．【2021·天津】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是( )
6．如图所示的电路中各元件完好， a、b 、c 、d 、e 、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是( )
A．a和b B．c和d C．a和f D．e和 f
7．如图所示电路中，开关闭合，电压表V1、V2、V3示数分别为U1、U2、U3，电流表A1、A2示数分别为I1、I2，电路无故障，那么下列关系式正确的是( )

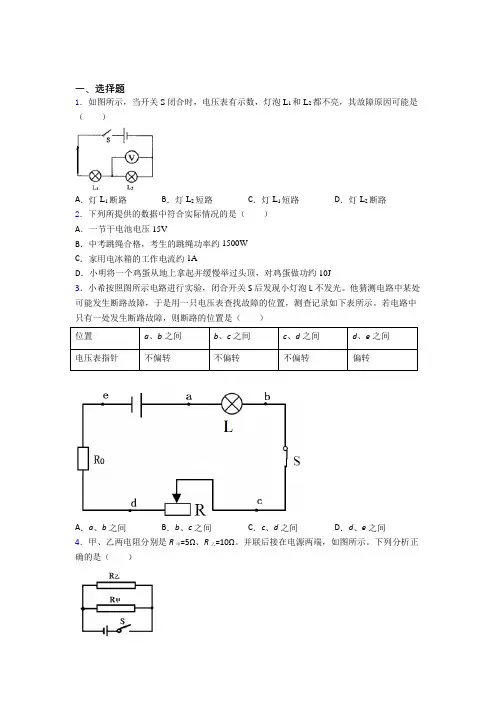

(人教版)济南市初中物理九年级全册第十六章《电压电阻》检测(含答案解析)
一、选择题
1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（ ）
A．灯L1断路 B．灯L2短路 C．灯L1短路 D．灯L2断路
2．下列所提供的数据中符合实际情况的是（ ）
A．一节干电池电压15V
B．中考跳绳合格，考生的跳绳功率约1500W
C．家用电冰箱的工作电流约1A
D．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
位置 a、b之间 b、c之间 c、d之间 d、e之间
电压表指针 不偏转 不偏转 不偏转 偏转
A．a、b之间 B．b、c之间 C．c、d之间 D．d、e之间
4．甲、乙两电阻分别是 R甲=5Ω、R乙=10Ω。并联后接在电源两端，如图所示。下列分析正确的是（ ）
A．甲两端的电压大于乙两端的电压
B．通过甲的电流与通过乙的电流相等
C．甲两端的电压等于乙两端的电压
D．甲的电功率与乙的电功率相等
5．在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（ ）
A．1︰3 B．3︰1 C．3︰4 D．4︰3
6．下列提供的数据符合实际情况的是（ ）
A．实验室小灯泡的电流约为0.3A
B．对于人体的安全电压是低于36V
C．小军同学骑自行车的功率约为500W
D．手托两个鸡蛋匀速向上抬高1m约做功10J
7．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
导体代号 O A B C D
导体长度l/m 1.5 1.5 1.5 1.5 0.5
人教版九年级物理第十六章电压 电阻画图题专项练习卷I(解析卷)
1 人教版九年级物理第十六章电压 电阻画图题专项练习卷I
参考答案
一．作图题。
1．如图为亮度可调的台灯的电路图，其中AB是一根电阻丝，OP是滑片，可绕O点旋转，P端与电阻丝接触良好，请将图中的电路图补充完整。要求：滑片OP顺时针转动时，电灯变亮。
【解答】解：根据题意可知，滑片OP顺时针转动时，电灯变亮，这说明灯泡与变阻器串联，通过灯泡的电流变大，根据欧姆定律可知，电路中的电阻减小，变阻器接入电路的电阻变小，故应接OB接线柱，如图：
2．在如图所示电路中的〇里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。
【解答】解：
要使电路能正常工作，与电源并联的电表必为电压表，要使灯L2正常工作，与L2串联的电表必为电流表，所以正确的电表符号如下图所示： 2
3．在图电路中的O处填入电表符号，使之成为正确的电路。
【解答】解：电流表与被测电路串联，电压表与被测电路并联；由图知，最上边的〇与电源并联，所以是电压表；左边的〇与灯泡串联，是电流表；右边的〇与电阻并联，为电压表，如图所示：
。
4．如图所示，甲、乙均为理想电表，当开关S闭合后，灯L1、L2都能发光，请在相应的圆圈内标出电压表或电流表的符号。
【解答】解：由图可知，甲表串联在电路中，为电流表；乙与两个灯泡并联，为电压表，如图所示： 3
5．开关闭合后，图中的两个灯泡都能正常发光，请在图中的“〇”中填上电流表和电压表的符号。
【解答】解：由图可知，上面的电表与灯泡L1是串联的，所以为电流表；下面的电表与灯泡L1是并联的，为电压表，如图所示：
6．如图所示，在a、b、c的“〇“内填上适当的电表，且保证两灯均正常发光。
【解答】解：由图可知，a表与L1并联，b表与L2并联，c表与L2串联；
电流表的电阻很小，相当于导线；电压表的电阻很大，相当于断路；
则为了避免短路，则a、b不能为电流表；为避免断路，c不能为电压表，因此a是电压表，b是电压表，c是电流表； 4
(人教版)佛山市初中物理九年级全册第十六章《电压电阻》测试题(答案解析)
一、选择题
1．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。下列说法正确的是（ ）
导体代号 导体长度l/m 导体横截面积S/mm2 导体材料
a 1.0 3.2 锰铜
b 1.5 1.2 镍锘
c 1.0 0.8 锰铜
d 1.5 1.2 锰铜
e 0.5 1.2 镍锘
A．选用 a、c进行对比实验，可以探究电阻大小与导体长度的关系
B．选用 b、d 进行对比实验，可以探究电阻大小与导体材料的关系
C．选用 b、d进行对比实验，可以探究电阻大小与导体横截面积的关系
D．选用 b、e进行对比实验，可以探究电阻大小与导体横截面积的关系
2．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器1R的滑片P向右移动时，总电路和各支路中的电流（I、1I、2I），电压（U、1U、2U），电阻（R、1R、2R）中大小不变的量有（ ）
A．3个 B．4个 C．5个 D．6个
3．关于导体的电阻，下列说法正确的是（ ） A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，通过它电流就一定越小
C．导体的电阻与加在它两端的电压及通过它的电流无关
D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定
4．两个灯泡以某种方式接在某一电源上。根据下列现象，能确定这两个灯泡一定并联的是（ ）
A．灯泡的亮度相同 B．通过灯泡的电流不等
C．通过灯泡的电流相等 D．灯泡两端的电压相同
5．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
6．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（ ）
A．电压表测的是灯L1两端的电压
B．开关断开时电流表无示数但电压表有示数
【单元练】(必考题)初中九年级物理第十六章【电压和电阻】习题(答案解析)
一、选择题
1．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（ ）
A． B．
C． D．A
解析：A
滑动变阻器的接线柱应一上一下串联接入电路，电路开关闭合前，滑片应处于最大阻值处，滑片要位于最右侧，下方接线柱应接左侧。
故选A。
2．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（ ）
A．灯L1短路 B．灯L1开路
C．灯L2开路 D．灯L2短路B
解析：B
A．当灯L1短路时，电压表无示数，电流表有示数，故A不符合题意；
B．当灯L1开路时，电压表和灯L2及电流表串联，因为电压表的电阻很大，所以电路中的电流很小，几乎忽略不计，所以电流表示数为0，电压表测电源电压，故B符合题意；
C．当灯L2开路时，不能形成闭合回路，所以电路中没有电流，所以电流表和电压表都无示数，故C不符合题意；
D．当灯L2短路时，电流表和电压表均有示数，故D不符题意。
故选B。
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
位置 a、b之间 b、c之间 c、d之间 d、e之间
电压表指针 不偏转 不偏转 不偏转 偏转
A．a、b之间 B．b、c之间 C．c、d之间 D．d、e之间D
解析：D
电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
故ABC不符合题意，D符合题意。
故选D。
4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（ ）
A．滑动变阻器两端的电压是U1 B．滑动变阻器两端的电压是U2
大连市大连市第三十九中学人教版初中九年级物理下册第十六章《电压电阻》测试卷(包含答案解析)
一、选择题
1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1：I2=3：4 U1：U2=1：1 B．I1：I2=3： 4 U1：U2=3：4
C．I1：I2=4：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=4：3
2．下列说法正确的是（ ）
A．长导线的电阻比短导线的电阻大 B．导线粗的电阻一定比导线细的电阻小
C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小
3．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器1R的滑片P向右移动时，总电路和各支路中的电流（I、1I、2I），电压（U、1U、2U），电阻（R、1R、2R）中大小不变的量有（ ）
A．3个 B．4个 C．5个 D．6个
4．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（ ）
A． B．
C． D．
5．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
位置 a、b之间 b、c之间 c、d之间 d、e之间
电压表指针 不偏转 不偏转 不偏转 偏转
A．a、b之间 B．b、c之间 C．c、d之间 D．d、e之间
6．在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（ ）
A．1︰3 B．3︰1 C．3︰4 D．4︰3
7．如图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的数是5V，当开关S1断开，S2闭合时，电压表的示数是3V，则S1，S2都断开时，灯L1和L2两端的电压分别为（ ）
(新人教版)九年级物理第16章 第3节电阻同步练习题(含 答案)
(新人教版)九年级物理第16章
第3节电阻同步练习题（含 答案）
1 / 3 (新人教版)九年级物理第16章 第3节电阻同步练习（含答案）
1．当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体。电流通过超导体时不发热，因此超导体的应用十分广泛。假如有室温环境中的超导体，可用它来制作D
A．家用保险丝 B．白炽灯灯丝
C．电热丝 D．输电导线
2．下列物品中使用了半导体材料的是A
A．机器人 B．白炽灯 C．滑动变阻器 D．机械手表
3．下列材料中符合大功率、远距离输送电能要求并最具有应用前景的是B
A．铝质材料 B．超导体材料 C．纳米材料 D．半导体材料
4.下列物体中，不可能应用超导材料的是C
A．输电导线 B．发电机线圈 C．电炉丝 D．磁悬浮列车
5．今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。这表明，在新超导体研究领域，我国取得了令人瞩目的成就。假如人们已研制出常温下的超导体，则可以用它制作 D
A．家用保险丝 B．白炽灯泡的灯丝
C．电炉的电阻丝 D．远距离输电导线
6．材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是D
A．保险丝是利用半导体材料制成的
B．利用超导材料做电热丝，电热丝会更热
C．利用钨做灯丝，是因为钨的熔点低
D．试电笔外壳是用塑料制成的，因为它是绝缘材料
7．婷婷用两节干电池和一只小灯泡连成了如图所示的电路，用来探究铅笔芯AB的导电性。闭合开关S后，发现小灯泡Ｌ能发光，这说明铅笔芯是_________当滑片P向右移动时，灯泡亮度增加，说明铅笔芯接入电路的电阻________，这个实验说明导体的电阻跟导体的___________有关，在其它条件相同的情况下，导体越___________，电阻越大。导体 变小 长度 长
