PVB,聚乙烯醇缩丁醛
营口天元化工研究所股份有限公司
聚乙烯醇缩丁醛
执行标准：Q/TYG001-2014
英 文 名：Polyvinyl Butyral（PVB）
CAS RN：63148-65-2
1、产品简述：
聚乙烯醇缩丁醛是一种白色固体颗粒，产品形成的涂膜
具有高透明性、弹性、韧性、耐碱性强、耐油性和低温耐冲
击性等优越的特性，同时，对玻璃、金属、陶瓷粉、塑胶、
皮革等木材都有优良的粘接力，此外对颜料与染料有良好的
分散性，与其他树脂也具有不错的相容性。
结构式：
2、技术指标
项目 TB-5 TB-6 TB-8 TB-12 TB-14 TB-16 TB-17 TB-20
外观 白色粉末或颗粒
粒度(20 目)筛下(m/m),%
挥发份(m/m),% ≤
粘度(20℃±℃,10%乙醇溶
5-6 6-8 8-15 15-30 30-50 50-80 80-160 160-240
液),s
粘度(20℃±℃,10%乙醇溶 50-70 70-100 100-20
200-400 400-750 750-1200 1200-2800 2800-3800
液),（） 0
游离酸(以 HCl 计)(m/m),% ≤
乙烯醇缩丁醛基(m/m),%
透明度
660nm ≥90
3、用途：产品主要应用与汽车与建筑物的安全玻璃中间膜、防锈底漆、考漆、木器漆、印刷油墨、
电子陶瓷及覆铜板粘接剂，还可作为金属与金属、金属与塑胶间的粘接剂、热熔胶的改质剂、纺织品
防水加工等。
4、包装：外层为塑料编织袋，内衬薄膜袋，每袋净重 kg。
5、储存：阴凉、通风处且低温下保存，保质期 24 个月，过期复检合格仍可使用。
6、运输：运输过程中应避免雨淋、潮湿，防暴晒，不能与强氧化剂混运。
* 另外，为满足客户需求，公司可根据客户特殊需求开发、研制产品。
聚乙烯醇缩丁醛用途
聚乙烯醇缩丁醛（Polyvinyl Butyral，简称PVB），是由聚乙烯醇与丁醛在酸催化下缩合的产物。
由于PVB分子含有较长支链，具有良好的柔顺性，玻璃化温度低，有很高的拉伸强度和抗冲击强度。
PVB 具有优良的透明度，良好的溶解性，很好的耐光、耐水、耐热、耐寒和成膜性。
它含有的官能团可以进行乙酞基的皂化反应、羟基的醋化、磺酸化等各种反应，与玻璃、金属（尤其是铝）等材料有很高的粘接力。
因此，在制造夹层安全玻璃、粘合剂、陶瓷花纸、铝箔纸、电器材料、玻璃钢制品、织物处理剂等领域得到了广泛应用，成为一种不可或缺的合成树脂材料。
用途：
1、制得的薄膜用于制作安全玻璃的夹层材料，该安全玻璃透明性好，冲击强度大，广泛用于航空和汽车领域。
2、用于制造防腐蚀涂料、防锈能力强，附着力、耐水性好的金属底层涂料和防寒漆。
3、用于制造花纹鲜艳的薄膜花纸，可代替陶瓷花纸。
树脂工业用于制造代替钢、铅等有色金属的压塑料，可配成多种粘合剂。
广泛用于木材、陶瓷、金属、塑料、皮革、层压材料等的粘接。
4、用于制造织物处理剂和纱管。
食品工业用于制造无毒包装材料。
5、造纸工业用于制造纸张处理剂。
此外，还可用于制造防缩剂、硬挺剂及其他防水材料。
6、可用于印刷工业的柔印，凹印，凸印，丝网印，热转印，因其溶于醇类且无毒，印件不残留异味，可用于食品工业中对异味敏感的包装如茶叶/香烟等。
因树脂为阳离子型，对带有强烈阴离子的玻璃表面有极好的附着力，特别适用于玻璃板装饰丝印。
PVB Film聚乙烯醇缩丁醛膜
6.3 防音性
• 一般单层玻璃窗户对外面噪音的进入提供最简单的防护,使用夹层玻璃能更有 效的降低噪音值,仍因为夹层玻璃中间膜的作用，WINLITE ®柔软的性质能减 弱穿透玻璃的声音振动，使防音效果提升，增加WINLITE®中间膜厚度，效果 会更佳 一般使用在高质量的建筑物如旅馆,医院及办公大楼或是噪音产生值大的埸所 如机场,高速公路,火车站附近建筑物。
Relative Humidity and Equilibrium Moisture content
1.4
Equilibrium Moisture content (wt%)
1.2 1 0.8 0.6 0.4 0.2 0 0 10 20 30 40 50 60
Relative humidity (% RH)
3.2 预黏合
预黏合工程主要目的如下： A. 将玻璃和中间膜之间的空气排出， B. 促进玻璃与中间膜间的密着性 C. 夹层玻璃边缘的密封以避免在正压合程序中空气浸入夹层玻璃 中
主要方法有
a. 压轮法： 例如：二加热室、二压轮法，操作条件请参考下表
第一压轮 条件 玻璃表面温度,℃ 控制范围 30~60 目标 50 第二压轮 控制范围 90~105 目标l 95
4000
6.4 防紫外线
• 紫外线是造成家具,图画,涂料，纺织物品及其它有机产品变色的主因。 WINLITE®胶合玻璃能够吸收约100%的紫外光以防止物品黄变。
92.0
80
70
6.0mm glass
60
3mm glass+0.76mm PVB film+3mm glass
50 %T 40
30
20
10
0.76 HP
聚乙烯醇缩丁醛PVB纳米纤维的制备方法
聚乙烯醇缩丁醛纳米纤维的制备一、背景聚乙烯醇缩丁醛（PVB）是在酸催化作用下，经正丁醛与聚乙烯醇（PVA）水溶液进行缩合反应而得到的合成树脂，它是由缩丁醛基、醇羟基、乙酰氧基（醋酸根基）组成的三元共聚体，其物理化学性能均与以上三个基团的组成有关。
PVB不溶于水，可溶于醇类、酮类等多种有机溶剂中。
PVB具有较高的拉伸强度、抗冲击性能、粘结力和弹性等综合性能，目前被应用于制造夹层安全玻璃、特种涂料、黏合剂等方面。
聚乙烯醇缩丁醛纳米纤维的应用领域非常广泛，主要应用于纺丝材料、滤材等领域。
Wu等通过平行金属板收集聚乙烯丁缩醛(PVB)的静电纺丝纳米纤维膜，得到的纤维膜表现出与竹叶十分相似的亲水特性[1]。
东华大学丁斌等采用PVB作为模板聚合物，SnCl2作为锡源，通过共混纺丝制备出复合纳米纤维，经过热处理制备出SnO2@C复合纳米纤维,这种材料有望作为高效柔性电极应用在锂离子电池负极材料领域[2]。
二、纳米纤维的制备2.1仪器和试剂仪器：静电纺丝装置(ET-2535H)；磁力搅拌器；电子天平；扫描电镜。
试剂：聚乙烯醇缩丁醛(PVB108)；无水乙醇（市售，分析纯）；2.2聚乙烯醇缩丁醛纳米纤维膜的制备使用静电纺丝装置制备纳米纤维膜。
先称取一定质量的聚乙烯醇缩丁醛（PVB）粉末，然后缓缓加入无水乙醇配制成7%的纺丝液，并密封好；然后放在磁力搅拌器上充分搅拌，使粉末完全溶解，便制得所需PVB纺丝液。
将溶液装入具不锈钢针头(20号)的注射器中，调节溶液推进速度为0.5mm/min，用导线将喷针与正高压电源相连，接收滚筒与负高压相连。
调节正电压为7KV，负高压1KV，喷射距离10cm。
液滴在静电力作用下在喷针形成Taylor 锥形成射流和纤维。
纺丝一段时间制得聚乙烯醇缩丁醛纤维膜。
PVB结构式三、结构表征扫描电子显微镜广泛应用于对静电纺纤维表面形貌的观察。
在实际的应用中能够有效地反映具有不同表面形貌的静电纺纤维，包括光滑表面、珠串结构、带状结构和粗糙表面等。
聚乙烯醇缩丁醛PVB的应用

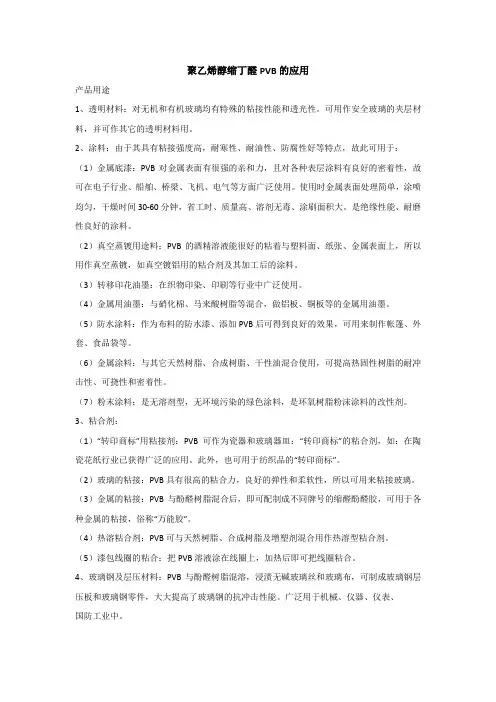

聚乙烯醇缩丁醛PVB的应用产品用途1、透明材料：对无机和有机玻璃均有特殊的粘接性能和透光性。
可用作安全玻璃的夹层材料，并可作其它的透明材料用。
2、涂料：由于其具有粘接强度高，耐寒性、耐油性、防腐性好等特点，故此可用于：（1）金属底漆：PVB对金属表面有很强的亲和力，且对各种表层涂料有良好的密着性，故可在电子行业、船舶、桥梁、飞机、电气等方面广泛使用。
使用时金属表面处理简单，涂喷均匀，干燥时间30-60分钟，省工时、质量高、溶剂无毒、涂刷面积大。
是绝缘性能、耐磨性良好的涂料。
（2）真空蒸镀用途料：PVB的酒精溶液能很好的粘着与塑料面、纸张、金属表面上，所以用作真空蒸镀，如真空镀铝用的粘合剂及其加工后的涂料。
（3）转移印花油墨：在织物印染、印刷等行业中广泛使用。
（4）金属用油墨：与硝化棉、马来酸树脂等混合，做铝板、铜板等的金属用油墨。
（5）防水涂料：作为布料的防水漆、添加PVB后可得到良好的效果，可用来制作帐篷、外套、食品袋等。
（6）金属涂料：与其它天然树脂、合成树脂、干性油混合使用，可提高热固性树脂的耐冲击性、可挠性和密着性。
（7）粉末涂料：是无溶剂型，无环境污染的绿色涂料，是环氧树脂粉沫涂料的改性剂。
3、粘合剂：（1）“转印商标”用粘接剂：PVB可作为瓷器和玻璃器皿：“转印商标”的粘合剂，如：在陶瓷花纸行业已获得广泛的应用。
此外，也可用于纺织品的“转印商标”。
（2）玻璃的粘接：PVB具有很高的粘合力，良好的弹性和柔软性，所以可用来粘接玻璃。
（3）金属的粘接：PVB与酚醛树脂混合后，即可配制成不同牌号的缩醛酚醛胶，可用于各种金属的粘接，俗称“万能胶”。
（4）热溶粘合剂：PVB可与天然树脂、合成树脂及增塑剂混合用作热溶型粘合剂。
（5）漆包线圈的粘合：把PVB溶液涂在线圈上，加热后即可把线圈粘合。
4、玻璃钢及层压材料：PVB与酚醛树脂混溶，浸渍无碱玻璃丝和玻璃布，可制成玻璃钢层压板和玻璃钢零件，大大提高了玻璃钢的抗冲击性能。
聚乙烯醇缩丁醛gpc分子量标准品
聚乙烯醇缩丁醛（PVB）是一种重要的工业化学品，具有超强的韧性和耐候性。
常见的PVB产品有PVB树脂、PVB膜等。
PVB的分子量对其性能有着重要的影响，因此需要对PVB的分子量进行精确的测定。
而GPC分子量标准品则是进行PVB分子量测定的重要工具之一。
1. GPC分子量标准品的定义GPC分子量标准品，全称是凝胶渗透色谱法（Gel Permeation Chromatography）分子量标准品，是一种用于测定高分子聚合物相对分子质量的标准品。
它的主要作用是作为分子量测定的参照物，用于校准GPC仪器的分子量刻度，从而确保分子量测定的准确性和可靠性。
2. GPC分子量标准品的种类目前市面上主要有两种类型的GPC分子量标准品，一种是聚合物标准品，另一种是低聚物标准品。
聚合物标准品主要用于测定高聚物的相对分子质量，而低聚物标准品主要用于测定低聚物的相对分子质量。
它们还可以根据相对分子质量的范围分为不同的档次，比如常见的GPC分子量标准品有1000-10,000、10,000-100,000等。
3. GPC分子量标准品的选择原则在选择GPC分子量标准品时，需要根据待测高聚物的特性和相对分子质量范围来进行选择。
一般来说，如果待测高聚物的相对分子质量较小，就可以选择相对较低相对分子质量的分子量标准品来校准；而如果待测高聚物的相对分子质量较大，就需要选择相对较大相对分子质量的分子量标准品来校准。
还需要考虑分子量标准品的纯度和稳定性等因素。
4. GPC分子量标准品在PVB分子量测定中的应用PVB作为一种重要的高分子材料，其分子量对其性能有着决定性的影响。
而采用GPC分子量标准品进行PVB分子量测定，可以确保测定结果的准确性和可靠性，为PVB产品的质量控制提供重要的技术支持。
在进行PVB分子量测定时，选择合适的GPC分子量标准品对于保证测定结果的准确性和可靠性至关重要。
5. GPC分子量标准品的市场现状及发展趋势随着高分子材料的广泛应用，对分子量测定精度和可靠性的要求也越来越高。
拓展——聚乙烯醇缩丁醛树脂的合成及其废水处理研究
聚乙烯醇缩丁醛树脂的合成及其废水处理研究
四、聚乙烯醇缩丁醛的合成改造工艺
为了解决传统制造工艺中的沉淀问题和无机酸带来的污染问题，现代制造工艺从合成改造和污水 处理等方面都对生产过程进行了优化。 使用混合溶剂
混合溶剂溶解法在缩醛反应体系中加入百分之五至百分之二十之间含量的水，对PVB分散状态进 行改善，防止反应产物着色或有杂质，采用异丙醇—水的共沸组成物，作为溶解法的溶剂，能够保 持缩醛化度的基本稳定性。并且在合成反应之后，可以回收反应溶剂，并且循环利用，符合可持续 发展的基本要求。但是该方法工艺比较复杂，混合溶剂配比需要严格控制含量，且反应中需要带水 剂的添加，难以用于工业化生产之中。
聚乙烯醇缩丁醛树脂的合成及其废水处理研究
二、PVB 材料的应用
PVB树脂材料最主要的应用领域是安全夹层玻璃制造，PVB树脂材料的应用渗透 到各类生产工作中，美国的PVB树脂消费结构中17%的出口量是面对亚洲国家。因 此，加强高粘度高性能PVB树脂材料的研究和制造工作，是我国目前该方面研究的 重中之重，需要在传统工艺的基础上，提出技术优化措施，保证工艺的精进和产品 质量的提升。以下将分析目前应用的多种合成改造工艺。
到百分之九十以上。但是该方法受到外界影响因素较多，包括水体的主要性质（水体温度、水体化学性质、内 容物性质和浓度等），向水体内投放的凝聚剂种类和含量，混凝过程中使用的絮凝设备种类及其相关的性能参 数等。吸附处理技术。吸附处理法是目前应用于工业废水处理中，去除有机物最基本且最广泛的手法。选择合 适的化学吸附剂，并利用其吸附特性，处理掉废水中的化学物质。处理过程比较方便简介，吸附剂的特性能够 得到较稳定的展现。目前市面上应用较多的吸附剂主要有活性炭、硅藻土、活性氧化铝以及吸附树脂等。其中 活性炭所谓预处理剂有较优的性能，能够无差别地吸附废水中的COD和BOD等物质，但是活性炭并不具有较强 的经济型，不能重复利用，使用一次即失活，并且不可再生。但是吸附树脂的出现很好的解决了活性炭的经济 性问题。
PVB在PV产业的应用位置
PVB材料的物理化学性质
A.外观为:白色或微黄的固体颗粒或粉末。 透明,易流动，密度为0.17-0.4g/cm3温度适应可达零下 60℃、玻璃化温度57℃、软化温度为60℃-75℃。 B、溶解性：PVB不溶于水，可溶于醇类、酯类、酮类等 多种有机溶剂中，如乙醇、苯乙酰、环已酮。并与多种增 塑剂相混溶如邻苯二甲酸酯类、磷酸脂类、脂肪酸脂类等。 加入后可成膜，具有极强的粘结力、优良的透明性、耐水 性和耐光性。还能与多种树脂相溶，如酚醛树脂、尿素树 脂、三聚氰胺树脂、环氧树脂、硝化纤维素、天然树脂等。 C、具有良好的绝缘性、耐侯性、耐水性、耐老化性并耐 无机酸和脂肪烃的作用。此外，聚乙烯醇缩丁醛无毒、无 嗅、无腐蚀性。
PVB产品的适用领域范围及作用
PVB产品主要用于安全玻璃夹层、胶粘剂、涂料等。 1、透明材料：PVB对无机和有机玻璃均有特殊的粘接的粘接性和高透 明性，可用作安全玻璃的夹层材料，用PVB作夹层制成的安全玻璃现 已经被广泛应用于汽车、飞机的挡风玻璃。因为用PVB作夹层制成的 安全玻璃具有极强的耐冲击性，透明度高、耐水、耐老化的特性，并 能在零下60℃的环境里使用，此外还可以代替用有机玻璃作透明材料 的产品。 2、涂料：由于PVB具有粘接强度高、耐寒性、耐油性、耐磨性、防腐 性好等特点，因此被广泛应用于：木材涂料,金属涂料,金属底膝,真空 蒸镀用涂料,混凝土涂料,防水涂料,皮革用涂料等领域. 3、胶粘剂：PVB中含有羟基、乙酰基和醛基，具有很高的粘接性能， 因此可以制成各种粘合剂： (1)玻璃的粘接：因为PVB具有极高的粘合力，适当的弹性和柔软性， 所以用来粘接玻璃。 (2)金属的粘合：PVB与酚醛树脂混合后，即可配制成不同牌号的缩醛 酚醛胶，可用于各种金属的粘合，将溶液涂在金属面后，待溶剂蒸发 后，将金属加热压轧即可
聚乙烯醇缩丁醛(PVB)树脂的性能,应用及废料回收利用
聚乙烯醇缩丁醛(PVB)树脂的性能,应用及废料回收利用摘要：本文介绍了聚乙烯醇缩丁醛（PVB）树脂的基本性能以及应用领域，并阐述了废弃PVB的处理与回收方法。
关键字：聚乙烯醇缩丁醛；性能；应用；回收利用；Abstract:This article describes the basic propertyand application of Polyvinylbutyral resin .As well as the method of recycling and re-use of the pvb wastes.Keywords: Polyvinyl butyralresin ; property; application; recycling and re-use;前言：聚乙烯醇缩丁醛树脂由于具有良好的成膜性、粘结性，抗冲击性等。
在近几十年中得到了迅速的发展。
本文综述了PVB的性能，在安全玻璃夹层，涂料、粘合剂以及印刷油墨等领域中的应用，并针对当前大量产生的PVB 固体废料，对其回收利用方法进行讨论。
1.PVB的性能聚乙烯醇缩丁醛（PVB）是聚乙烯醇分子链中两个羟基跟一分子丁醛在酸的作用下缩合反应制得的。
PVB分子链中有三类官能团：醇羟基，乙酸酯基，缩丁醛基。
前两种基团是由醋酸乙烯酯水解而得。
PVB分子链中缩丁醛形成的六元环状结构提高了分子链的强度。
同时，聚合物的结晶性下降。
羟基的存在使聚合物的粘结性和抗撕裂强度提高。
由于羟基氢键作用可以形成部分结晶区或者微晶区，所以PVB可以溶解在极性溶剂中，如醇类，酮类，氯代烃类，芳烃类等。
可以与多种增塑剂互相混溶。
由于PVB 分子具有较长的支链，所以分子链的柔顺性较好，玻璃化温度低。
PVB具有良好的透光性，抗拉伸和抗冲击强度高。
并且具有良好的溶解性，耐寒性和成膜性。
对玻璃，木材，金属，陶瓷，纤维制品等具有良好的粘结力。
PVB分子链中的三种官能团在分子链中随机分布，改变三个官能团的数量，在分子链中的分布状态及平均聚合度均能改变PVB的性能。
PVB基础培训资料解析
PVB树脂
该产品是以酸作催化剂，使聚乙烯醇和醛进行 缩合反应而成的合成树脂。本产品的化学名称 为聚乙烯醇缩醛树脂。它不仅具有高度的透明 性、良好的耐光性、耐寒性、耐水性、成膜性 和抗冲击性能，而且对玻璃、金属、木材、陶 瓷、皮革、纤维等材料有良好的粘接性能，现 已在各工业部门得到广泛的应用，如安全玻璃 的中间膜、瓷用花纸、铜箔、金属保护底漆、 水松纸、铝铂纸、绝缘漆、纤维处理剂、制件、 印刷油墨、染料、人造海绵等等。
5、对无机玻璃良好的粘结性能。根据需 要可选用普通玻璃、钢化玻璃、LOW—E 玻璃作为的原片，从而使夹层玻璃具有 不同的优良性能。
PVB检验质量内控标准
建筑片
外观
无色或微黄透明薄膜，表面平整，不存在划伤； 不允许出现折皱、折痕和粘连（冷冻膜）。 直径≥2.0mm的晶点不允许密集存在，无肉眼 可见水纹。 允许分散存在，在500mm延长距离内≤2个。 如密集存在(注1)，则每个密集存在区视为一个 直径＞0.5mm的缺陷。
外观
0.52每卷300米＜7处，允许2个接头。 0.76每卷200米＜6处，允许2个接头 。 如昆虫、头发、油污等禁止存在。
附装箱单说明。
几何尺寸
厚度(mm)： 0.76±0.02 ； 均匀度： CD<18,MD<40 ； 长度公差(m)：订单值+3 宽度公差(mm) ：订单值+(10–20)
增塑剂检验标准
色度（APHA）：≤30 酸值（mgKOH/g）：≤0.1 加热减量（%）：≤0.5 密度（g/cm3）：0.982 耐热性 色度：≤40 酸值：≤1.5 酯含量（%）：≥97.5
PVB树脂的介绍
聚乙烯醇缩丁醛树脂中羟基含量的测定
聚乙烯醇缩丁醛（PVB ）树脂是由聚乙烯醇（PVA ）与正丁醛（BTA ）在盐酸催化下，PVA 的羟基与正丁醛的醛基进行缩合反应的合成树脂。
PVB 分子结构中主要包含三种官能团，羟基、乙酰基以及缩丁醛基，其主要品种包括粘合剂用PVB 树脂和胶片用PVB 树脂，它的品种分类与三种官能团在PVB 中的含量相关，因此准确测定PVB 中三种官能团的含量至关重要。
关于PVB 中羟基含量的检测方法，国内不同PVB 树脂生产厂家都有自己不同的分析标准，但主要以化学分析为主，所用化学试剂品种多，检测过程复杂，耗时长，并产生大量的试剂废液，环保处理困难。
本文建立了一种近红外光谱测定PVB 中羟基含量的检测方法，该方法操作简单快速、准确可靠，对PVB 中其他官能团分析也有一定的指导意义。
以下通过化学分析与近红外光谱分析对比验证来确定最佳检测方案。
1化学分析1.1原理用过量的乙酸酐与PVB 中羟基进行乙酰化反应，剩余的乙酸酐用水水解生成乙酸（CH 3COOH ），再用氢氧化钠（NaOH ）标准溶液进行中和滴定，同时做空白试验，根据定量反应关系得出羟基值。
1.2仪器和试剂梅特勒电子分析天平，精度0.1mg ；HH-4数显恒温水浴锅；磨口三角烧瓶（配套相同口径的球形冷凝管）；移液管；碱式滴定管。
乙酸酐，分析纯，纯度≥98.5%；吡啶，分析纯，纯度≥99.5%；1，2-二氯乙烷，分析纯，纯度≥99.5%；NaOH 标准溶液，c （NaOH ）=0.5000mol/L ；1%酚酞指示剂；乙酸酐-吡啶混合溶液，乙酸酐和吡啶按照1∶9的比例进行配制，混合均匀，储存于棕色的小口试剂瓶中，要求环境干燥，保质期一周。
1.3实验步骤预先准备干燥的磨口三角烧瓶，准确称量1.0000gPVB 样品置于瓶中，再加入10.00mL 乙酸酐-吡啶混合溶液，将三角烧瓶套上水浴锅环形孔盖，连接球形冷凝管，置于95℃恒温水浴中3h 至反应完全（过程中防止水蒸气溢出，并沿着冷凝管壁流入三角瓶中，造成分析结果偏低），然后将瓶连带冷凝管从水浴中移出，冷却至室温，用移液管移取20mL 1，2-二氯乙烷，从冷凝管顶部沿壁转圈淋洗管内壁至三角烧瓶中。
